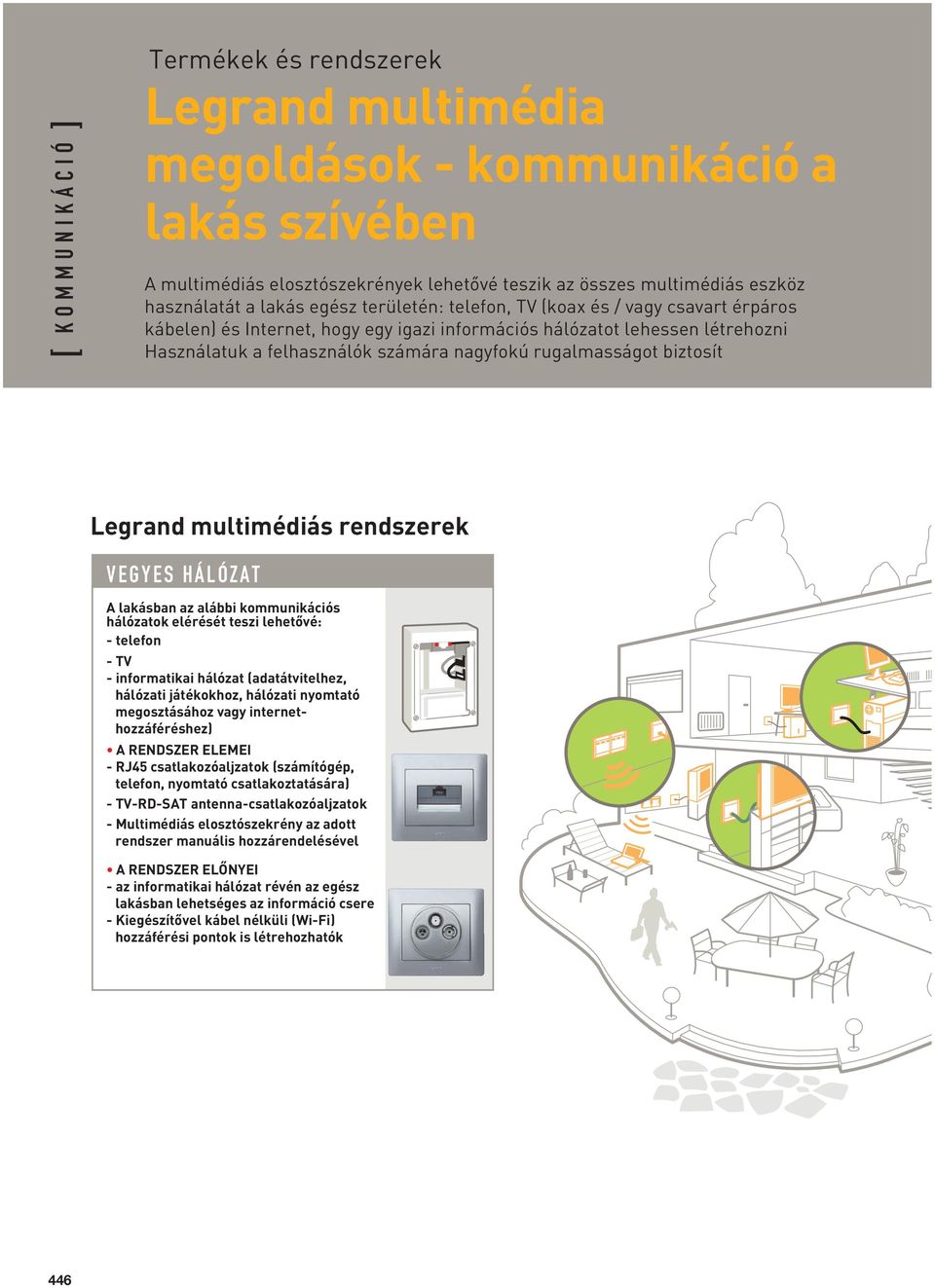

1 [ K OMMUNIKÁCIÓ ] Termékek és rendszerek Legrand multimédia megoldások - kommunikáció a lakás szívében A multimédiás elosztószekrények lehetôvé teszik az összes multimédiás eszköz használatát a lakás egész területén: telefon, TV (koax és / vagy csavart érpáros kábelen) és Internet, hogy egy igazi információs hálózatot lehessen létrehozni Használatuk a felhasználók számára nagyfokú rugalmasságot biztosít Legrand multimédiás rendszerek VEGYES HÁLÓZAT A lakásban az alábbi kommunikációs hálózatok elérését teszi lehetôvé: - telefon - TV - informatikai hálózat (adatátvitelhez, hálózati játékokhoz, hálózati nyomtató megosztásához vagy internethozzáféréshez) A RENDSZER ELEMEI - csatlakozóaljzatok (számítógép, telefon, nyomtató csatlakoztatására) - TV-RD-SAT antenna-csatlakozóaljzatok - Multimédiás elosztószekrény az adott rendszer manuális hozzárendelésével A RENDSZER ELÔNYEI - az informatikai hálózat révén az egész lakásban lehetséges az információ csere - Kiegészítôvel kábel nélküli (Wi-Fi) hozzáférési pontok is létrehozhatók 446

2 OPTIMUM HÁLÓZAT A lakásban az alábbi kommunikációs hálózatok elérését és elosztását teszi lehetôvé: - telefon, TV, - informatikai hálózat - megkönnyíti az audiovizuális és informatikai hálózatok közötti adatátvitelt (Pl. a nappaliban lévô hi-fi berendezésen is hallgathatjuk a számítógépen vagy PC médiacenterben tárolt zenét) A RENDSZER ELEMEI - többfunkciós informatikai csatlakozóaljzatok (minden berendezés csatlakoztatására - Multimédiás elosztószekrény: az eszközök manuális hozzárendelésével A RENDSZER ELÔNYEI - egyetlen típusú csatlakozóaljzat az összes berendezés csatlakoztatására - folyamatosan fejleszthetô - kiegészítôvel kábel nélküli (Wi-Fi) hozzáférési pontok is létrehozhatók TOVÁBBI SEGÍTSÉG A VÁLASZTÁSHOZ patch kábelek (Cat. 6 vagy Cat. 5e) /IEC kábel RJ11/ kábel Szeretne az In One by Legrand rendszer specialistája lenni? Jelentkezzen oktatásainkra! Kiválasztási táblázat oldal Kérdése van? Hívja Szakmai Vevôszolgálatunkat! 447

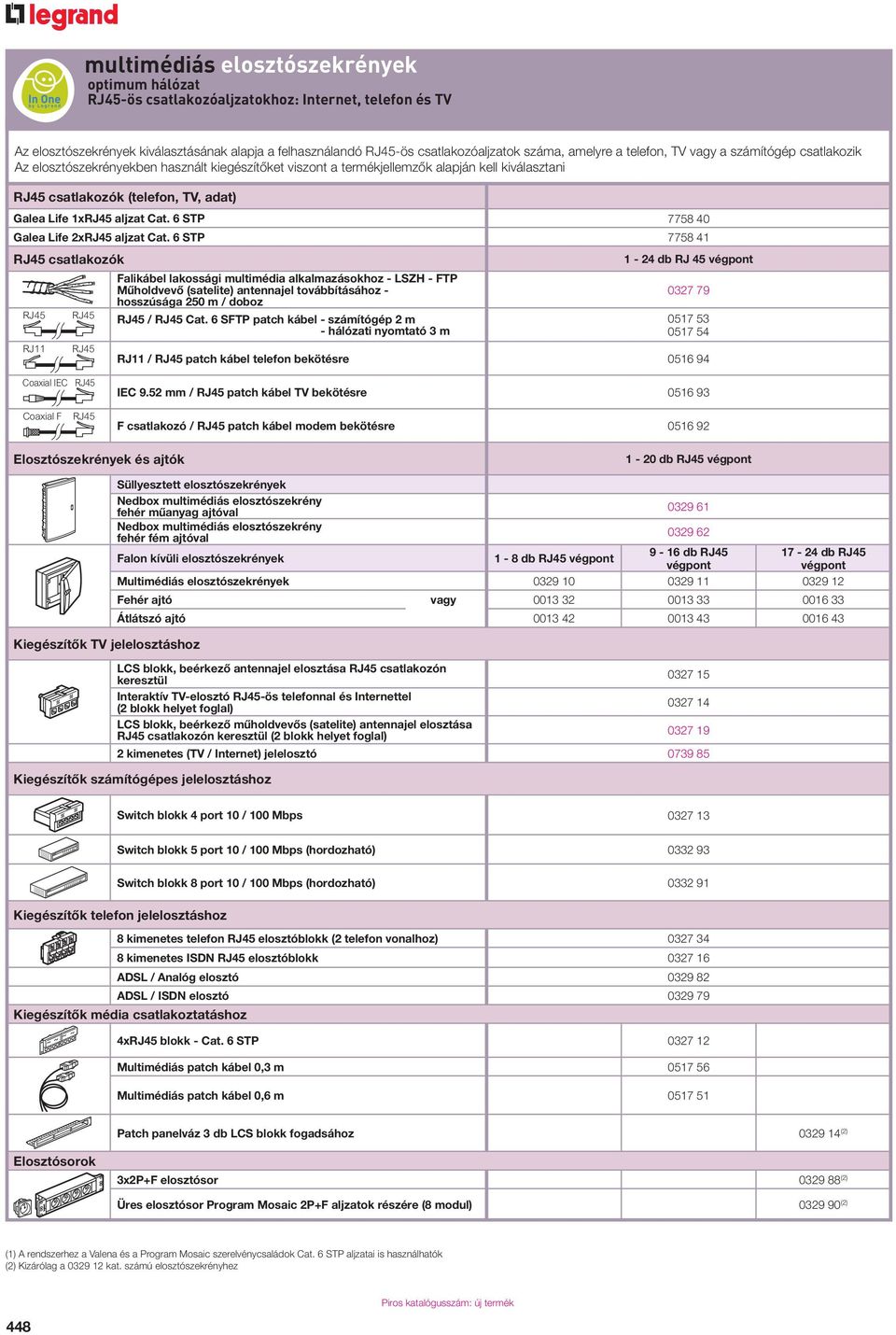

3 optimum hálózat -ös csatlakozóaljzatokhoz: Internet, telefon és TV Az elosztószekrények kiválasztásának alapja a felhasználandó -ös csatlakozóaljzatok száma, amelyre a telefon, TV vagy a számítógép csatlakozik Az elosztószekrényekben használt kiegészítôket viszont a termékjellemzôk alapján kell kiválasztani csatlakozók (telefon, TV, adat) Galea Life 1x aljzat Cat. 6 STP Galea Life 2x aljzat Cat. 6 STP csatlakozók RJ11 Falikábel lakossági multimédia alkalmazásokhoz - LSZH - FTP Mûholdvevô (satelite) antennajel továbbításához - hosszúsága 250 m / doboz / Cat. 6 SFTP patch kábel - számítógép 2 m - hálózati nyomtató 3 m 1-24 db RJ 45 végpont RJ11 / patch kábel telefon bekötésre Coaxial IEC Coaxial F IEC 9.52 mm / patch kábel TV bekötésre F csatlakozó / patch kábel modem bekötésre Elosztószekrények és ajtók 1-20 db végpont Kiegészítôk TV jelelosztáshoz Süllyesztett elosztószekrények Nedbox multimédiás elosztószekrény fehér mûanyag ajtóval Nedbox multimédiás elosztószekrény fehér fém ajtóval Falon kívüli elosztószekrények 1-8 db végpont 9-16 db db végpont végpont Multimédiás elosztószekrények Fehér ajtó vagy Átlátszó ajtó LCS blokk, beérkezô antennajel elosztása csatlakozón keresztül Interaktív TV-elosztó -ös telefonnal és Internettel (2 blokk helyet foglal) LCS blokk, beérkezô mûholdvevôs (satelite) antennajel elosztása csatlakozón keresztül (2 blokk helyet foglal) kimenetes (TV / Internet) jelelosztó Kiegészítôk számítógépes jelelosztáshoz Switch blokk 4 port 10 / 100 Mbps Switch blokk 5 port 10 / 100 Mbps (hordozható) Switch blokk 8 port 10 / 100 Mbps (hordozható) Kiegészítôk telefon jelelosztáshoz 8 kimenetes telefon elosztóblokk (2 telefon vonalhoz) kimenetes ISDN elosztóblokk ADSL / Analóg elosztó ADSL / ISDN elosztó Kiegészítôk média csatlakoztatáshoz 4x blokk - Cat. 6 STP Multimédiás patch kábel 0,3 m Multimédiás patch kábel 0,6 m Patch panelváz 3 db LCS blokk fogadsához (2) Elosztósorok 3x2P+F elosztósor (2) Üres elosztósor Program Mosaic 2P+F aljzatok részére (8 modul) (2) (1) A rendszerhez a Valena és a Program Mosaic szerelvénycsaládok Cat. 6 STP aljzatai is használhatók (2) Kizárólag a kat. számú elosztószekrényhez 448 Piros katalógusszám: új termék

4 vegyes hálózat TV koax kábelen keresztül: Internet és telefon -ön keresztül Az elosztószekrények kiválasztásának alapja a felhasználandó -ös csatlakozóaljzatok száma, amelyre a telefon, TV vagy a számítógép csatlakozik Az elosztószekrényekben használt kiegészítôket viszont a termékjellemzôk alapján kell kiválasztani Antenna csatlakozóaljzatok (1) Galea Life TV-RD-SAT aljzat végzáró, 1,5 db csatlakozók (telefon, adat) (2) Galea Life 1x aljzat Cat. 5e UTP Galea Life 2x aljzat Cat. 5e UTP csatlakozók falikábel Cat. 5e UTP - PVC - hosszúsága: 305 m / doboz / Cat. 5e UTP patch kábel - számítógép 2 m - hálózati nyomtató 3 m RJ RJ11/ patch kábel telefon bekötésre Elosztószekrények és ajtók Süllyesztett elosztószekrények 1-20 db végpont Nedbox multimédiás elosztószekrény fehér mûanyag ajtóval Nedbox multimédiás elosztószekrény fehér fém ajtóval Falon kívüli elosztószekrények 1-8 db végpont 1-4 TV aljzat 9-16 db végpont 1-4 TV aljzat db végpont 1-4 TV aljzat Multimédiás elosztószekrények Fehér ajtó Átlátszó ajtó Kiegészítôk TV jel elosztásához: analóg, digitális és mûholdas (satelite) 2 irányú TV koax elosztó irányú TV koax elosztó irányú TV koax elosztó irányú TV koax elosztó (2 bemenet - 1 kimenet) Kiegészítôk számítógépes jelelosztáshoz Switch blokk 4+1 port 10 / 100 Mbps Switch blokk 5 port 10 / 100 Mbps (hordozható) Switch blokk 8 port 10 / 100 Mbps (hordozható) Kiegészítôk telefon jelelosztáshoz 8 kimenetes telefon elosztóblokk (2 telefon vonalhoz) kimenetes ISDN elosztóblokk ADSL / Analóg elosztó ADSL / ISDN elosztó Kiegészítôk média csatlakoztatáshoz 4x blokk - Cat. 5e UTP Cat. 5e UTP PVC patch kábel 0,3 m Cat. 5e UTP PVC patch kábel 0,6 m (3) Elosztósorok 3x2P+F elosztósor (3) Üres elosztósor Program Mosaic 2P+F aljzatok részére (8 modul) (3) (1) A rendszerhez a Valena és a Program Mosaic szerelvénycsaládok TV-RD-SAT végzáró 1,5 db-es aljzatai is használhatók (2) A rendszerhez a Valena és a Program Mosaic szerelvénycsaládok Cat. 6 STP aljzatai is használhatók (3) Kizárólag a kat. számú elosztószekrényhez Piros katalógusszám: új termék 449

5 optimum és vegyes hálózatokhoz elosztóblokkokkal és üvegajtóval felszerelve Kezelési útmutató és technikai információk (453. old.) Lehetôvé teszik, hogy ott nézzünk TV-t, ahol szeretnénk, számítógépes hálózatot hozzunk létre akár játékhoz is, több géphez csatlakoztassunk egy nyomtatót, és fájlokat cseréljünk. Bármelyik helyiségbôl rácsatlakozhatunk az Internetre vagy telefonálhatunk Az elosztószekrényekben manuálisan hozzárendelhetjük a kívánt alkalmazást a csatlakozóaljzatokhoz Lehetôvé teszik az -ös csatlakozóaljzatokra, esetleg koax antenna-csatlakozóaljzatokra a telefon, az antenna és a számítógépes hálózat szétosztását a lakás teljes területén Lehetôvé teszik 8 24 telefon és TV-aljzat táplálását Lehetôség van minden egyes aljzathoz egy alkalmazási típus hozzárendelésére (telefon, TV vagy számítógép) Csom. Kat. szám Süllyesztett multimédiás elosztószekrények Multimédiás elosztószekrény Max. 20 db csatlakozóaljzat részére Mûanyag keret. IP30 - IK05-2 db fém keret az LCS blokkok elhelyezésére, - 1 db berendezéstálca (265 x 237 mm) aktív elemek részére (switch, modem, stb.), - fehér ajtó - 1 db din sín (90 mm), - 3 db Program Mosaic 2P+F csatlakozóaljzat, - szerelôkészlet Méret: 680 x 330 x 86 mm Multimédiás elosztószekrény Max. 20 db csatlakozóaljzat részére Fém keret. IP30 - IK05-2 db fém keret az LCS blokkok elhelyezésére, - 1 db berendezéstálca (265 x 237 mm) aktív elemek részére (switch, modem, stb.), - fehér ajtó - 1 db din sín (90 mm), - 3 db Program Mosaic 2P+F csatlakozóaljzat, - szerelôkészlet. Méret: 680 x 330 x 86 mm Falon kívüli multimédiás elosztószekrények Multimédiás elosztószekrény 8 db informatikai csatlakozóaljzat részére - 1 db berendezéstálca (180 x 125 x 35 mm) aktív elemek részére (switch, modem, stb.) Felszerelhetô: - 1 db telefonos elosztóblokk, 1 db switch, - 1 db TV-elosztó (koax antenna-csatlakozóaljzatokhoz) vagy 1 db TV patch panel (ha a TV-sugárzás -ön történik) - LCS blokkok, kábelek, - 2 db Program Mosaic 2P+F csatlakozóaljzat 8 db csatlakozóaljzat ellátását biztosítja, amelyeket vagy telefonhoz, vagy TV-hez, vagy számítógéphez használunk, vagy 8 db -ös csatlakozóaljzat (telefon és számítógéphez) és 4 db koax TV-csatlakozóaljzat részére Csom. Kat. szám Falon kívüli multimédiás elosztószekrények (folytatás) Multimédiás elosztószekrény 16 db informatikai csatlakozóaljzat részére - 1 db berendezéstálca (180 x 125 x 35 mm) aktív elemek részére (switch, modem, stb.) Felszerelhetô: - 1 db telefonos elosztóblokk, 1 db switch, 1 db TV-elosztó (koax antenna-csatlakozóaljzatokhoz) vagy 1 db TV patch panel (ha a TV-sugárzás -ön történik) LCS blokkok, kábelek, 2 db Program Mosaic 2P+F csatlakozóaljzat. 1 db fém keret 2 db LCS blokk és 2 db LCS blokk részére Méret: 250 x 360 x 100 mm 16 db csatlakozóaljzat ellátását biztosítja, amelyeket vagy telefonhoz, vagy TV-hez, vagy számítógéphez használunk, vagy 16 db -ös csatlakozóaljzat (telefon és számítógéphez) és 4 db koax TV-csatlakozóaljzat részére Méret: 250 x 485 x 100 mm Multimédiás elosztószekrény 24 db informatikai csatlakozóaljzat részére - 1 db berendezéstálca (180 x 125 x 35 mm) aktív elemek részére (switch, modem, stb.), - 1 db DIN sín, - 4 db DIN sínvégzáró (kat. szám ) Felszerelhetô: - Max. 4 db patch panellel, - LCS csatlakozó blokkok, - telefonos elosztó blokkok, kábelek, TV-elosztó, switch és elosztósor. 24 db csatlakozóaljzat ellátását biztosítja, amelyeket vagy telefonhoz, vagy TV-hez, vagy számítógéphez használunk, vagy 16 db -ös csatlakozóaljzat (telefon és számítógéphez) és 6 db koax TV-csatlakozóaljzat részére Méret: 430 x 615 x 180 mm Multimédiás elosztószekrény 24 db aljzatig - 1 db biztonsági üvegbôl készült, nyílásirányt változtatható, ívelt ajtó, - kulccsal zárható (zártípus: 405) Méret: 340 x 350 x 300 mm Felszerelhetô: - patch panelekkel, - LCS egységekkel - 1 db fém keret 2 db LCS blokk és 2 db LCS blokk részére Méret: 250 x 360 x 100 mm 450

6 kiegészítôk elosztószekrényekhez Csom. Kat. szám Kiegészítôk elosztószekrényekhez Beérkezô telefonvonalhoz és annak elosztásához kimenetes telefon elosztóblokk A telefonvonal 8 kimenetre történô elosztásához, vagy vonalanként 4 kimenetre (ha 2 telefonvonal van) Patch panelhez kell rögzíteni (elosztószekrényekhez ) vagy közvetlenül a /11-es elosztószekrényekbe kimenetes ISDN elosztóblokk Méret: 1 db LCS blokk Patch panelhez kell rögzíteni ( ) vagy közvetlenül a /11-es elosztószekrényekbe ADSL / ISDN elosztó ADSL / analóg elosztó Beérkezô antennajel elosztásához koax kábelen keresztül TV-elosztó, 2 kimenet F TV-elosztó, 4 kimenet F TV-elosztó, 6 kimenet F Beérkezô antennajel elosztása csatlakozón keresztül TV elosztóblokk Kapacitás 4x csatlakozóaljzat. 2 kábellel szállítjuk (/IEC) a TV és az csatlakozóaljzat csatlakozásához, valamint 1 db /F kábellel a digitális terminál csatlakoztatására kat. számú falikábel és STP csatlakozóaljzat használatát igényli Helyi és kábel TV-elosztó csatlakozóaljzatokhoz, 1 db koax bemenet és 4 db kimenet 5 m és 32 m-es csatlakozások között TV-sávszélesség: 47 MHz MHz között Helyi és kábel TV-elosztó csatlakozóaljzatokhoz 5 m és 25 m csatlakozások között 1 db koax bemenettel és 4 db kimenettel Interaktív elosztóként TV, Internet és telefon eléréssel, visszacsatolással, 5 és 65 MHz között Sávszélesség: MHz Kiegészítôk számítógépes hálózathoz és HDTV-hez Fiókra rögzíthetô hordozható switch 5 db 10/100 Mbps-os STP porttal Külsô tápegységgel Méretek: 116 x 70 x 215 mm Polcba építhetô, doboz alakú Falon kívüli polcba építhetô vagy csavarral falra szerelhetô Méretei: 171 x 98 x 29 mm Külsô tápegységgel 230V/7,6 V Switch blokk 4+1 port 10/100 Mbps Lehetôvé teszi 4 számítógép alkalmazását, valamint hálózatba állítását 1 porttal van felszerelve bôvítéshez Csom. Kat. szám Kiegészítôk elosztószekrényekhez (folytatás) Kiegészítôk aljzatok média hozzárendeléséhez x blokk Cat. 6 UTP x blokk Cat. 6 STP x blokk Cat. 5e UTP x blokk Cat. 5e FTP Multimédiás csatlakozókábel 0,3 m Multimédiás csatlakozókábel 0,6 m Patch kábel 0,3 m Cat. 5e UTP Patch kábel 0,6 m Cat. 5e UTP Patch kábel 0,3 m Cat. 5e FTP Patch kábel 0,6 m Cat. 5e FTP Patch kábel 0,6 m Cat. 5e SFTP Speciális kiegészítôk a es és a es katalógusszámú elosztószekrényekhez db LCS blokk fogadására alkalmas patch panelváz Berendezés tálca aktív elemek részére ( es kat. számhoz) Berendezés tálca aktív elemek részére ( es kat. számhoz) LSA Plus csatlakozórendszer-tartó pár leválasztható csatlakozómudulhoz (Kat. szám: ) Elosztósor 230 V~, 16 A Elosztósor 3x2P+F csatlakozóaljzattal Üres elosztósor Program Mosaic 2P+F csatlakozóaljzat részére Méret: 8 modul Ajtók Fehér kat. számú elosztószekrényhez kat. számú elosztószekrényhez kat. számú elosztószekrényhez Átlátszó kat. számú elosztószekrényhez kat. számú elosztószekrényhez kat. számú elosztószekrényhez XL VDI szekrények Lásd 760. oldal 451

7 CSATLAKOZÓALJZATOK multimédiás elosztószekrények falikábelek, patch kábelek, egyéb kiegészítôk Fedezze fel a választékot és ismerje meg az elôírásokat Oteo TM > Az -ös csatlakozóaljzatok mind Cat. 5e (UTP, FTP vagy SFTP), mind pedig Cat. 6 (UTP, FTP vagy SFTP) kivitelben kaphatóak Csom. Kat. szám Falikábelek 4 db 100 Ohm-os csavart érpár Megfelel az alábbi szabványok elôírásainak: ISO/IEC 11801: EIA/TIA 568: EN 50173:1996 Színkód: EIA/Tia szerint Falikábel lakossági multimédia alkalmazáshoz Hosszúság: 250 m / doboz Súlya: 21 kg Optimum hálózathoz Cat. 5e UTP PVC falikábel Hosszúsága: 305 m/doboz Súlya: 12 kg Cat. 5e UTP LSZH falikábel Hosszúsága: 305 m/doboz Súlya: 12 kg Cat. 5e FTP LSZH falikábel Hosszúsága: 305 m/doboz Súlya: 12 kg Valena TM Program Mosaic TM 452 Galea TM Life Lásd 509. oldal Lásd 540. oldal Lásd 585. oldal Lásd 642. oldal > Piros katalógusszám: új termék Patch kábelek - Számítógépes hálózatok létrehozásához ISO/IEC 11801: EIA/TIA 568: EN 50173: Cat. 6 STP - 2 m Optimum hálózathoz! Cat. 6 STP - 3 m Optimum hálózathoz! Cat. 5e FTP - 2 m Cat. 5e FTP - 3 m Cat. 5e UTP - 2 m Cat. 5e UTP - 3 m RJ11 - telefon, fax vagy modem csatlakoztatásához m Optimum és vegyes hálózatokhoz Koax IEC 9.52 mm - TV- csatlakoztatásához m Optimum hálózathoz Koax F - set-top-box vagy kábel modem csatlakoztatásához m Optimum hálózathoz

8 manuális csatlakoztatással Beszerelési elvek es katalógusszámú elosztószekrényhez Példa egy vegyes szerelésre (TV koax kábelen keresztül) Az elosztószekrények mérete (mm) Szélesség Magasság Mélység es katalógusszámú elosztószekrényhez Példa egy optimum, csak -ös installációra Javasolt elosztószekrény-méretek: A , és a es katalógusszámú elosztószekrényekbe elhelyezhetôk LCS egységek is Az egységek számára fennmaradó hely a választott elosztószekrénytôl függ: : 4 db LCS egység + 1 db modem/router : 8 db LCS egység + 1 db modem/router : max. 12 db LCS egység + 1 db modem/router + 1 db egyéb aktív termék Javasolt kábel Javasolt kábel Telefon/Internet és TV koaxos Kat. szám: Telefon/Internet és TV -ös multicsatlakozón Kat. szám: TV-csatlakoztatás Beszerelés változhat, a TV jel forrásától függôen: - kábel televíziós szolgáltatóktól érkezô jeleket (862 MHz alatti frekvencia) közvetlenül beköthetünk és eloszthatunk az RJ 45-ön TV konverteren keresztül, - bejövô mûholdas jeleket (950 MHz-tôl MHz-es sávban) elöször demodulálni kell. Egy TV-RD-SAT koax csatlakozó, 2 db kábel segítségével a lakás összes csatlakozóján ugyanazt a demodulált jelet kapjuk 453
