1 Linkeo Az ön projektjéhez szabott minőség A villamossági rendszerek és informatikai hálózatok világszintű szakértője

2 linkeo A legrand által elvárt megbízhatóságot, egyszerű telepítést és magas teljesítményszintet biztosítja. A struktúrált kábelezési megoldás linkeo patch panelek A linkeo struktúrált megoldás és költséghatékony alternatíva a gyengeáramú kivitelezők részére. Az aljzatok/panelek egyszerűsített azonosítása könnyű hozzáférés a telepített panelhez 6 színű jelölő modul 24 keystone hely áll rendelkezésre Egy panelen belül lehetősége van több típusú csatlakozó használatára Patch panelek rendelkezésre állnak utp és FtP kivitelben (Cat.5e vagy Cat.6) A termékeket független laboratóriumokban tesztelték, hogy biztosítsák a Cat.5e és a Cat.6 kategóriájú alkatrészekhez kapcsolódó IA/EIA-568-C.2 és az IsO műszaki előírásokhoz szükséges megfelelősséget. A patch panelen található kampó segítségével kihúzott állapotban felakasztható, ezzel megkönnyítve a hozzáférhetőséget szereléskor 6 színű jelölési lehetőség, innovatív, kedvező ár, egyedi a piacon.

3 Legrand kábelezési rendszer LCS 2 Cat.5e kábelek Legrand kábelezési rendszer LCS 2 Cat.6 kábelek Csom. Kat. szám Fali kábelek Cat.5e Csom. Kat. szám Fali kábelek Cat.6 4 csavart érpár 100 ohm-os LSZH kábelköpeny: halogénmentes Szürke RAL 7035 Színkód EIA/TIA LSZH PVC U/UTP - 4 pár 305 (1) Hossz 305m Kartondobozban szállítva. Súly 10 kg 500 (1) Hossz 500 m Dobon szállítva. Súly 15 kg 1000 (1) Hossz 1000 m Dobon szállítva 305 (1) Hossz 305m Kartondobozban szállítva. Súly 9 kg 500 (1) Hossz 500 m Dobon szállítva. Súly 15 kg 1000 (1) Hossz 1000 m Dobon szállítva U/UTP - 2 x 4 pár 500 (1) Hossz 500 m Dobon szállítva. Súly 34 kg 500 (1) méterben Hossz 500 m Dobon szállítva 305 (1) Hossz 305 m Kartondobozban szállítva. Súly 12 kg 500 (1) Hossz 500 m Dobon szállítva. Súly 21 kg 305 (1) Hossz 305 m Dobozban szállítva. Súly 11 kg 500 (1) Hossz 500 m Dobon szállítva. Súly 20 kg F/UTP - 2 x 4 pár 500 (1) Hossz 500 m Dobon szállítva. Súly 38 kg 500 (1) Hossz 500 m Dobon szállítva. Súly 34 kg Legrand kábelezési rendszer LCS 2 Cat.6a kábelek 4 pár kábel vagy 2 x 4 csavart pár 100 ohm Kék RAL 5015 Színkód EIA/TIA Megfelel az ISO/IEC szabványnak Ed. 2.0, EN és EIA/TIA 568 B2.10 LSZH PVC U/UTP - 4 pár 305 (1) Hossz 305 m Kartondobozban szállítva. súly 16 kg 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 18 kg 1000 (1) Hossz 1000 m Kábeldobon szállítva 305 (1) Hossz 305m Kartondobozban szállítva. Súly 13 kg 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 19 kg 1000 (1) Hossz 1000 m Kábeldobon szállítva U/UTP - 2 x 4 pár 500 (1) Hossz 500 m Kartondobozban szállítva. Súly 38 kg 305 (1) Hossz 305 m Kábeldobon szállítva. Súly 17 kg 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 25 kg 305 (1) Hossz 305 m Kartondobozban szállítva. Súly 17 kg 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 25 kg F/UTP - 2 x 4 pár 50 (1) Hosszh 500 m Kábeldobon szállítva. Súly 48 kg 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 45 kg S 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 29 kg 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 30 kg SF/UTP - 2 x 4 pár 500 (1) Hossz 500 m Kábeldobon szállítva. Súly 52 kg Csom. Kat. szám Fali kábelek Cat.6a LSZH 4 pár vagy 2 x 4 csavart érpár 100 ohm-os LSZH kábelköpeny: halogénmentes Sárga RAL 1018 Színkód EIA/TIA Megfelel az alábbi szabványok előírásainak: ISO/IEC Ed. 2.0, EN és EIA/TIA 568 B MHz 500 MHz 500 (1) Hossz 500 m Dobon szállítva. Súly 25 kg F/UTP - 2 x 4 pár 500 MHz 500 (1) Hossz 500 m Dobon szállítva. Súly 65 kg S/FTP - 4 pár 600 MHz 500 (1) Hossz 500 m Dobon szállítva. Súly 30 kg

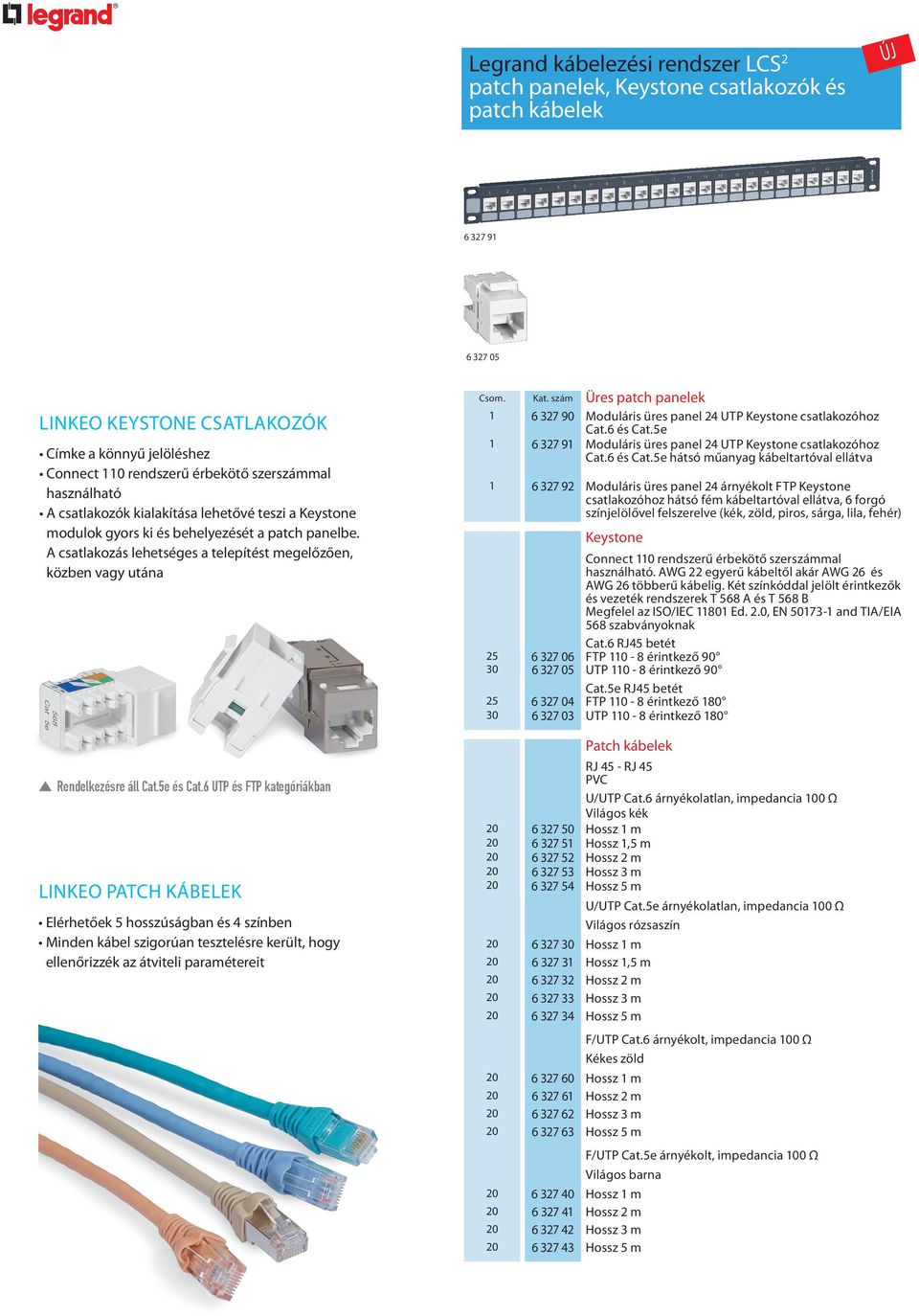

4 Legrand kábelezési rendszer LCS 2 patch panelek, Keystone csatlakozók és patch kábelek Linkeo Keystone csatlakozók Címke a könnyű jelöléshez Connect 110 rendszerű érbekötő szerszámmal használható A csatlakozók kialakítása lehetővé teszi a Keystone modulok gyors ki és behelyezését a patch panelbe. A csatlakozás lehetséges a telepítést megelőzően, közben vagy utána Rendelkezésre áll Cat.5e és Cat.6 UTP és FTP kategóriákban Linkeo patch kábelek Elérhetőek 5 hosszúságban és 4 színben Minden kábel szigorúan tesztelésre került, hogy ellenőrizzék az átviteli paramétereit Csom. Kat. szám Üres patch panelek Moduláris üres panel 24 UTP Keystone csatlakozóhoz Cat.6 és Cat.5e Moduláris üres panel 24 UTP Keystone csatlakozóhoz Cat.6 és Cat.5e hátsó műanyag kábeltartóval ellátva Moduláris üres panel 24 árnyékolt FTP Keystone csatlakozóhoz hátsó fém kábeltartóval ellátva, 6 forgó színjelölővel felszerelve (kék, zöld, piros, sárga, lila, fehér) Keystone Connect 110 rendszerű érbekötő szerszámmal használható. AWG 22 egyerű kábeltől akár AWG 26 és AWG 26 többerű kábelig. Két színkóddal jelölt érintkezők és vezeték rendszerek T 568 A és T 568 B Megfelel az ISO/IEC Ed. 2.0, EN and TIA/EIA 568 szabványoknak Cat.6 RJ45 betét FTP érintkező UTP érintkező 90 Cat.5e RJ45 betét FTP érintkező UTP érintkező 180 Patch kábelek RJ 45 - RJ 45 PVC U/UTP Cat.6 árnyékolatlan, impedancia 100 Ω Világos kék Hossz 1 m Hossz 1,5 m Hossz 2 m Hossz 3 m Hossz 5 m U/UTP Cat.5e árnyékolatlan, impedancia 100 Ω Világos rózsaszín Hossz 1 m Hossz 1,5 m Hossz 2 m Hossz 3 m Hossz 5 m F/UTP Cat.6 árnyékolt, impedancia 100 Ω Kékes zöld Hossz 1 m Hossz 2 m Hossz 3 m Hossz 5 m F/UTP Cat.5e árnyékolt, impedancia 100 Ω Világos barna Hossz 1 m Hossz 2 m Hossz 3 m Hossz 5 m

5 Legrand kábelezési rendszer LCS 2 Linkeo 19" LCS² rack szekrények Kompatibilis az 19" LCS 2 szekrény tartozékokkal IP 20 - IK 08 Fali szekrény megfordítható nyitásirányú, biztonsági üveges ajtóval, zárral 2 db mélységben állítható 19 tartóbordával szállítva Kábel bevezetése a tetőlemezen, a hátlapon és az alaplapon Rácsozat biztosítja a természetes szellőzést, ehhez rögzíthető a ventilátor készlet kat. szám Földelő készülékkel szállítva Felhasználhatóak hozzá az LCS 2 szekrény kiegészítői (kivéve a kábelbevezető gyűrűt) Szürke RAL 7035 színű Csom. Pack Kat. Cat.Nos szám Linkeo 19" LCS 2 fixed fali szekrény cabinets Kapacitás Magasság Height Szélesség Width Mélység Depth Net Nettó weight súly Load Teherbírás capacity Capacity U U U U Linkeo LCS 2 fan ventilátor kit csomag Kit Csomag contains: tartalma: - 2 fans ventilátor - 1 thermostat termosztát - ON/OFF KI/BE kapcsoló switch Supplied 2.3 m kábellel with szállítva 2.3 m cable Power Felhasznált supply energia 230 VA /60 VA - 50/60 Hz Hz kiegészítő táblázat kat. szám IP20 - IK08 Megfordítható nyitásirányú, szitanyomott biztonsági üvegajtóval A patch panelek automatikusan földelődnek, oldallapok 2433A típusú kulccsal nyithatóak (tartozék) Belülről állítható szintezőlábak 2 perforált rész a tető és a fenéklemezen 19 -os kábelbevezető, ventilátor, stb. fogadására Lehetőség a kat. szám /76 kábelezési egység használatára Oldallapok leszerelhetőek, így jobban hozzá lehet férni a csatlakozókhoz A szekrények a kat. szám /79 csatlakozó készlet segítségével csatlakoztathatóak egymáshoz Szürke RAL 7035 színű Csom. Kat. szám Linkeo 19" LCS 2 álló szekrény Kapacitás Magasság Szélesség Mélység Teherbírás U U U U U Csom. Kat. szám Linkeo 19" LCS 2 álló szekrény bővítők Oldallapok nélkül Csatlakozó készlettel szállítva Kapacitás Magasság Szélesség Mélység Teherbírás U U Csom. Kat. szám Linkeo 19" LCS 2 kábelezési kiegészítők A Linkeo LCS U szekrényhez alkalmazható Lehetővé teszi a kábelek könnyebb vezetését 250 mm széles Szürke RAL 7035 színű Az alábbi mélységű szekrényekhez alkalmazható : Csom. Kat. szám Linkeo 19" LCS 2 összekötő készlet Két Linkeo LCS 2 szekrény összekötéséhez Az alábbi szekrény mélységekhez alkalmazható :
