1 Pragma kiselosztók Sorkapcsok többféle felhasználással Kiegészítők vízszintes vagy függőleges összeépítéshez Megerősített zsanérok A felhasználó által beszerelhető készülékek, kiegészítők Kétféle magasságban szerelhető sínek és takarópanelek C310

2 Egyszerűen szerelhető Gyors csatlakoztatású csatlakozóblokkok, melyeket egy kiegészítő segítségével átalakíthatunk elosztóblokká, max. 125 A-ig. Kivehető keret, segíti a kábelezést. Kábelbevezető lemez, kivehető és kivágásokkal ellátott. Robusztus Két erős ajtózsanér, rendkívül egyszerűen szerelhető. Kivehető keret fém részekkel. Növeli a mellső panel merevségét. Stílusos Egyedi képpel ellátható ajtó, attraktív megjelenést biztosít, a szekrény könnyen a környezetéhez alakítható. Megfordítható nyitásirányú ajtó, lehet teli vagy átlátszó. Modern megjelenés, kétféle fém kombinációjával (titán fehér és metálszürke). C311

3 Pragma Falon kívüli kiselosztók Jellemzők b Anyagok: v 13, 18 modulos kiselosztók és illesztődobozok: műszaki műanyag v 24 modulos kiselosztók: fém és műanyag v 13 és 18 modulos átlátszó és tömör ajtók: műanyag v 24 modulos átlátszó ajtók: fém és üveg b tűz- és hőmérsékletállóság: 750 C b szabványnak való megfelelőség: IEC b védettségi fokozat: v ajtó nélkül: IP30 v ajtóval: IP40 b mechanikus hatások elleni védelem: v IK08 ajtó nélkül v IK09 ajtóval b használati hőmérséklet: -25 C 60 C b szigetelés: 2-es érintésvédelmi osztály, teljes szigetelés 13 osztásos kiselosztók fázis/nulla sorkapoccsal szállítva 13 vagy 18 osztásos kiselosztóval összeépíthető illesztődobozok, illesztőkészlettel szállítva Megjegyzés: a fém elemekből álló, 24 modulos kiselosztó és az ajtó a teljes szigetelés besorolás alá tartozik az IEC szabványnak megfelelően; földelni nem szükséges. 1 sor 2 sor 3 sor 4 sor 1 sor 2 sor 3 sor Kiselosztók Rendelési számok PRA20113 PRA20213 PRA20313 PRA20413 PRA06118 PRA06218 PRA06318 Befogadóképesség 9 mm-es modulban mm-es osztásban Méretek (mm) magasság szélesség mélység Névleges áram (In) 63 A 63 A 90 A 90 A 125 A 125 A 125 A A kiselosztókhoz mellékelt tartozékok Váz soronként 1 sínnel a moduláris készülékek beszereléséhez soronként használjon egy 7 modulos, beépítőkeretet (rendelési szám PRA91065) Homloklapok RAL9016 titánfehér homloklapokkal fehér tömör homloklapokkal (RAL9016) Címkevédő és jelölőcsík (soronként 1 készlet) Kiselosztó szélességű szalag takarófedél Sorkapocs 25 v (1 széles blokk) 3 P 3 N 5 P 5 N 6 P 6 N 6 P 6 N Fázis és nulla 50 v (2 széles blokk) 1 P 1 N 1 P 1 N 1 P 1 N 1 P 1 N Földelősín 4 x 6 v (1 széles blokk) v (1 széles blokk) v (2 széles blokk) Tartóelem sorkapocshoz vagy földelősínhez 2 (18) 2 (18) 2 (18) 2 (18) (tartónkénti blokkok száma) Illesztőkészlet (illesztőelem tömítés) Az ajtók 20 mm-rel megnövelik a kiselosztók mélységét átlátszó PRA15113 PRA15213 PRA15313 PRA15413 tömör PRA16113 PRA16213 PRA16313 PRA16413 PRA07118 PRA07218 PRA07318 Az illesztődobozok összekapcsolása Az illesztődobozokat lehet önállóan illetve 13, 18 vagy 24 osztásos kiselosztókkal összeépítve használni. 13 osztásos vagy 18 osztásos kiselosztók illesztődobozok 6 soros kiselosztó 2 illesztődobozzal PRA20113 vagy PRA20118 PRA06118 PRA20213 vagy PRA20218 PRA06218 PRA20313 vagy PRA20318 PRA06318 PRA20413 vagy PRA20418 PRA06118 PRA06218 C312

4 Pragma Falon kívüli kiselosztók 18 osztásos kiselosztók fázis/nulla sorkapoccsal szállítva 24 osztásos kiselosztók 24 osztásos kiselosztókkal össze kapcsolható illesztő do bozok, illesztőkészlettel szállítva 1 sor 2 sor 3 sor 4 sor 1 sor 2 sor 3 sor 4 sor 5 sor 6 sor 1 sor 2 sor 3 sor PRA20118 PRA20218 PRA20318 PRA20418 PRA20124 PRA20224 PRA20324 PRA20424 PRA20524 PRA20624 PRA06124 PRA06224 PRA A 90 A 125 A 125 A 125 A 125 A 160 A 160 A 160 A 160 A 160 A 160 A 160 A moduláris berendezések beépítéséhez soronként használjon egy 7 modulos beépítőkeretet (rendelési szám PRA90065) RAL9016 titánfehér homloklapokkal RAL9022 metálszürke homloklapokkal metálszürke, tömör homloklapokkal (RAL9022) P 5 N 7 P 7 N 7 P 7 N 7 P 7 N 1 P 1 N 1 P 1 N 1 P 1 N 1 P 1 N (25) 2 (25) 2 (25) 2 (25) 1 (32) 1 (32) 1 (32) 1 (32) 1 (32) 1 (32) PRA15118 PRA15218 PRA15318 PRA15418 PRA15124 PRA15224 PRA15324 PRA15424 PRA15524 PRA15624 PRA16118 PRA16218 PRA16318 PRA16418 PRA16124 PRA16224 PRA16324 PRA16424 PRA16524 PRA16624 PRA07118 PRA07218 PRA osztásos kiselosztók illesztődobozok PRA20124 PRA06124 PRA20224 PRA06224 PRA20324 PRA06324 PRA20424 PRA06124 PRA20524 PRA06224 PRA06224 PRA06224 PRA20524 PRA06124 PRA06324 PRA20624 PRA06224 PRA06324 C313

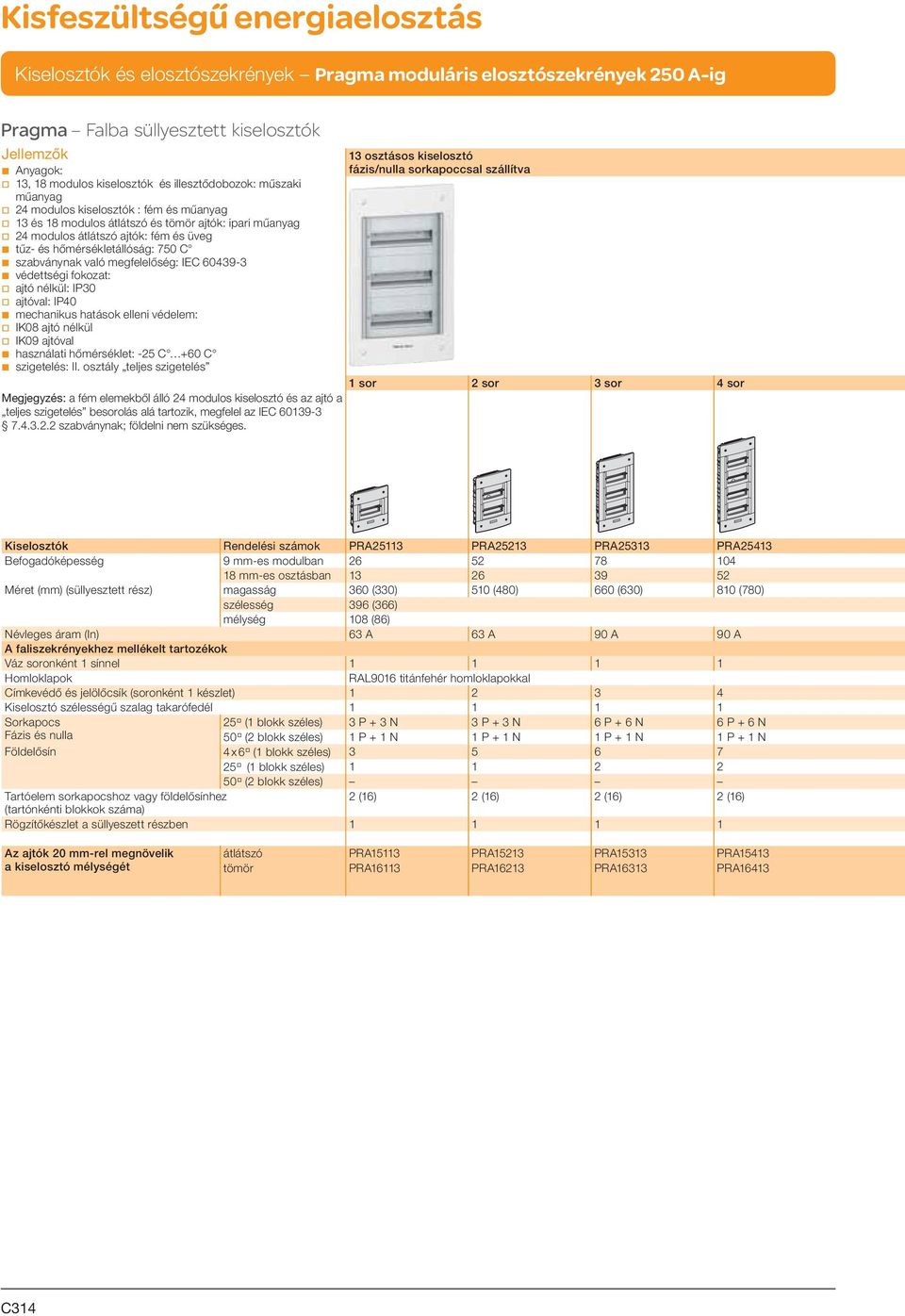

5 Pragma Falba süllyesztett kiselosztók Jellemzők b Anyagok: v 13, 18 modulos kiselosztók és illesztődobozok: műszaki műanyag v 24 modulos kiselosztók : fém és műanyag v 13 és 18 modulos átlátszó és tömör ajtók: ipari műanyag v 24 modulos átlátszó ajtók: fém és üveg b tűz- és hőmérsékletállóság: 750 C b szabványnak való megfelelőség: IEC b védettségi fokozat: v ajtó nélkül: IP30 v ajtóval: IP40 b mechanikus hatások elleni védelem: v IK08 ajtó nélkül v IK09 ajtóval b használati hőmérséklet: -25 C 60 C b szigetelés: II. osztály teljes szigetelés Megjegyzés: a fém elemekből álló 24 modulos kiselosztó és az ajtó a teljes szigetelés besorolás alá tartozik, megfelel az IEC szabványnak; földelni nem szükséges. 13 osztásos kiselosztó fázis/nulla sorkapoccsal szállítva 1 sor 2 sor 3 sor 4 sor Kiselosztók Rendelési számok PRA25113 PRA25213 PRA25313 PRA25413 Befogadóképesség 9 mm-es modulban mm-es osztásban Méret (mm) (süllyesztett rész) magasság 360 (330) 510 (480) 660 (630) 810 (780) szélesség 396 (366) mélység 108 (86) Névleges áram (In) 63 A 63 A 90 A 90 A A faliszekrényekhez mellékelt tartozékok Váz soronként 1 sínnel Homloklapok RAL9016 titánfehér homloklapokkal Címkevédő és jelölőcsík (soronként 1 készlet) Kiselosztó szélességű szalag takarófedél Sorkapocs Fázis és nulla 25 v (1 blokk széles) 3 P 3 N 3 P 3 N 6 P 6 N 6 P 6 N 50 v (2 blokk széles) 1 P 1 N 1 P 1 N 1 P 1 N 1 P 1 N Földelősín 4 x 6 v (1 blokk széles) v (1 blokk széles) v (2 blokk széles) Tartóelem sorkapocshoz vagy földelősínhez 2 (16) 2 (16) 2 (16) 2 (16) (tartónkénti blokkok száma) Rögzítőkészlet a süllyeszett részben Az ajtók 20 mm-rel megnövelik a kiselosztó mélységét átlátszó PRA15113 PRA15213 PRA15313 PRA15413 tömör PRA16113 PRA16213 PRA16313 PRA16413 C314

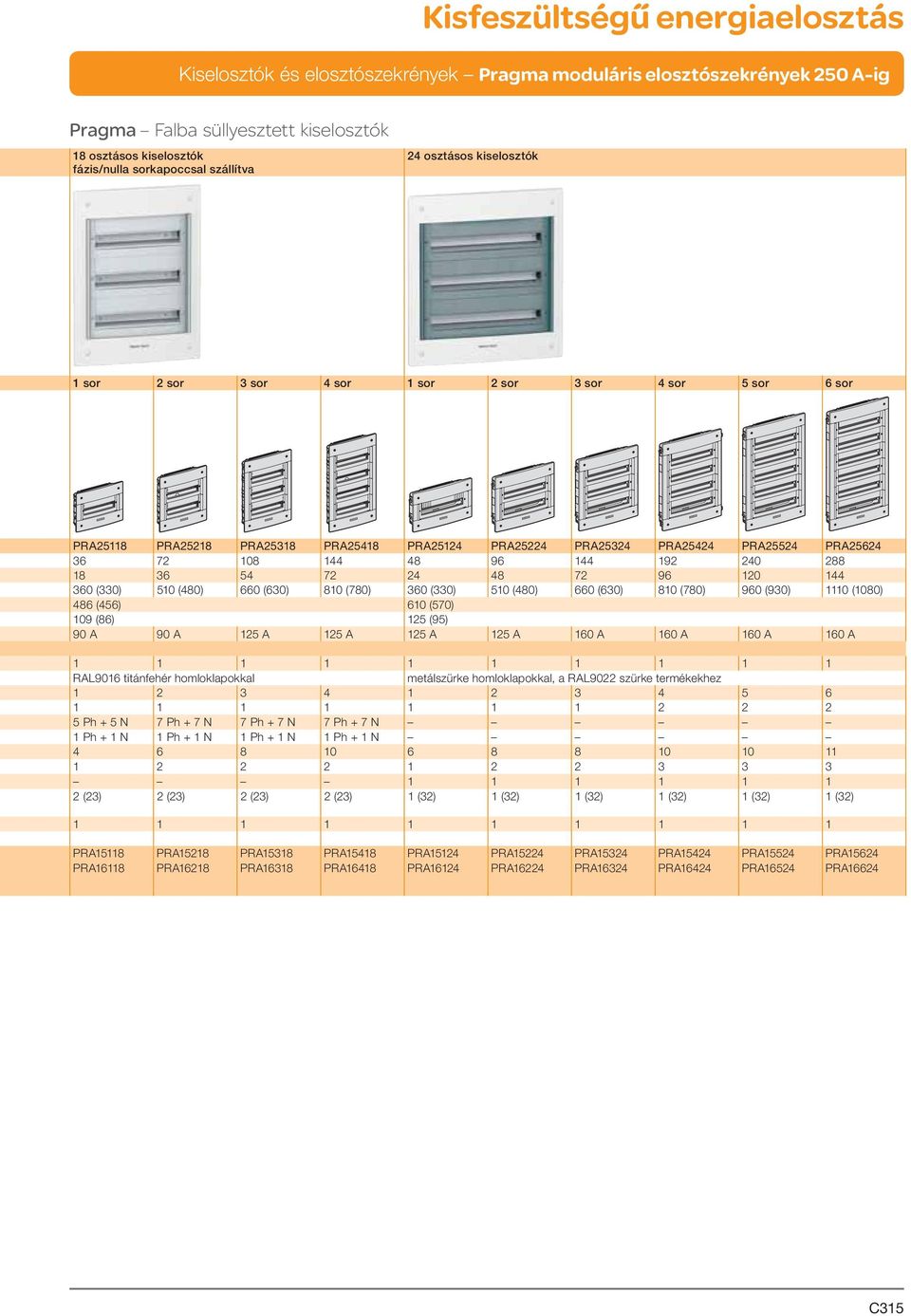

6 Pragma Falba süllyesztett kiselosztók 18 osztásos kiselosztók fázis/nulla sorkapoccsal szállítva 24 osztásos kiselosztók 1 sor 2 sor 3 sor 4 sor 1 sor 2 sor 3 sor 4 sor 5 sor 6 sor PRA25118 PRA25218 PRA25318 PRA25418 PRA25124 PRA25224 PRA25324 PRA25424 PRA25524 PRA (330) 510 (480) 660 (630) 810 (780) 360 (330) 510 (480) 660 (630) 810 (780) 960 (930) 1110 (1080) 486 (456) 610 (570) 109 (86) 125 (95) 90 A 90 A 125 A 125 A 125 A 125 A 160 A 160 A 160 A 160 A RAL9016 titánfehér homloklapokkal metálszürke homloklapokkal, a RAL9022 szürke termékekhez Ph 5 N 7 Ph 7 N 7 Ph 7 N 7 Ph 7 N 1 Ph 1 N 1 Ph 1 N 1 Ph 1 N 1 Ph 1 N (23) 2 (23) 2 (23) 2 (23) 1 (32) 1 (32) 1 (32) 1 (32) 1 (32) 1 (32) PRA15118 PRA15218 PRA15318 PRA15418 PRA15124 PRA15224 PRA15324 PRA15424 PRA15524 PRA15624 PRA16118 PRA16218 PRA16318 PRA16418 PRA16124 PRA16224 PRA16324 PRA16424 PRA16524 PRA16624 C315

7 Pragma Tartozékok Fázis/nulla csatlakozóblokkok, földelősínek, szétválasztók Megnevezés Csomagolás Összetétel Rend. szám Sorkapocskészlet 50 mm 2 2 darab 28 mm széles blokk 2 db/csomag b 2 sorkapocs 1 x 50 mm 2 b 2 db 2 egységes csatlakozó-összekötő b 4 védőfedél (4 x 1 széles blokk) b 3 öntapadós jelölőcímke PRA90045 Sorkapocskészlet 25 mm 2 1 darab 14 mm széles blokk Sorkapocskészlet 4 x 6 mm 2 1 darab 14 mm széles blokk Elosztókészlet Ui: 400 V Uimp: 6 kv 4 x 1 blokk szélesség: 56 mm 5 db/csomag 10 db/csomag 4 db/csomag b 5 sorkapocs 1 x 25 mm 2 b 5 db 2 egységes csatlakozó-összekötő b 5 védőfedél b 5 x 3 öntapadós jelölőcímke b 10 sorkapocs 4 x 6 mm 2 b 10 db 2 egységes csatlakozó-összekötő b 10 védőfedél b 3 öntapadós jelölőcímke b 4 keret b 4 összekötőelem b 4 védőfedél b 4 x 6 öntapadós jelölőcímke PRA90046 PRA90047 PRA90048 Tömítéskészlet szélesség 2 blokk 10 db/csomag b 10 db 2 egységes csatlakozó-összekötő b 10 védőfedél b 10 x 3 öntapadós jelölőcímke PRA90049 Tömítéskészlet szélesség 8 blokk 1 db/csomag b 1 db 8 egységes csatlakozó-összekötő b 1 védőfedél b 3 öntapadós jelölőcímke PRA90050 Sorkapocstartókészlet 1 db/csomag szélesség 34 blokk A kiselosztó szélességéhez igazodva méretre vágható Sorkapocstartókészlet 1 db/csomag szélesség 4 blokk Lehetővé teszi a sorkapocs be építését 2 sor közé. b 1 sorkapocs-tartó b 3 láb típus (szerelés érintkezőre, b DIN sínen és szerelőlap aljára) b Pragma és PrismaPlus kompatibilis b 1 tartó falon kívüli kiselosztóhoz b 1 tartó süllyesztett kiselosztóhoz PRA90051 PRA90053 Beépítési tartozékok Megnevezés Falon kívüli kiselosztó összeerősítő készlet Tartalmazza a műanyag lábakat, egy végtömítést és a hozzá tartozó csavarokat. Megjegyzés: a 24 modulos kiselosztók számára PRA90003 megerősített összeszerelő készletet kell rendelni fém lábakkal. 24 modulos falon kívüli kiselosztóhoz összeszerelő készlet Csomagonként 2 db fém lábat és a hozzá tartozó csavarokat tartalmazza. Süllyesztett kiselosztó összeerősítő készlet Tartalmaz 1 függőleges hidat (megtartás kábelelvezetés) és 2 érintkezőt a vízszintes összekötéshez (a kábelek elvezetése az üregben lévő csatornán keresztül lehetséges). A kiselosztók fenéklemeze között 40 mm távolságot kell tartani, a homloklapok egymáshoz illeszkednek. Falon kívüli kiselosztó rögzítőfül 4 db / csomag, tartalmazza a a fém rögzítőfüleket és hozzá tartozó csavarokat. Rendelési szám 13 mod. 18 mod. kiselosztóhotóhoz kiselosz- PRA mod. kiselosztóhoz PRA90003 PRA90004 PRA90005 PRA90009 C316

8 Pragma Tartozékok Csatlakozóblokkok és földelősínek = csatlakozóblokkok 1x50 mm² 1x25 mm² 4x6 mm² 2 széles 1 széles 1 széles csatlakozóblokk csatlakozóblokk csatlakozóblokk csatlakozóbokk-tartó Háromfázisú csatlakozóblokk összeállítás a kiselosztó tartozékaival 1 A csatlakozóblokk kialakításához, szükség van egy 50 mm² sorkapocs készletre (rendelési szám PRA90045). A megmaradt 2 darab 25 mm²-es csatlakozóblokk a DIN sínre szerelhető összekötő A fésűs sín eltávolítása a fázis/nulla csatlakozóblokkról A csatlakozóblokkok kivétele A fésűs sín méretre vágása védelem és jelölés A sorkapcsok visszahelyezése A fésűs sín beillesztése A védelem és jelölés elhelyezése Egyfázisú 90 A Egyfázisú 160 A Elosztók = csatlakozóblokkok 1x50 mm² 2 blokk széles csatlakozó tartó 1x25 mm² 1 blokk széles csatlakozó 4x6 mm² 1 blokk széles csatlakozó Fázis/nulla elosztó kialakítása a kiselosztóhoz tartozó csatlakozóblokkal 1 Az elosztó elkészítéséhez 2 elosztókészletet kell használni (rendelési szám PRA90048). Marad 2 darab 25 mm² csatlakozóblokk, amit a földelősínen fel lehet használni összekötő A fésűs sín eltávolítása Csatlakozóblokkok kivétele Csatlakozóblokk ráerősítése az elosztó-tartóra védelem és jelölés A fésűs sín méretre vágása (ha szükséges) A fésűs sín beillesztése Lovagok beillesztése (ha szükséges) 7 8 Egyfázisú 80 A Egyfázisú 125 A Háromfázisú 160 A A védelem elhelyezése A jelölések elhelyezése 1: Egy 3 soros, 18 modulos Pragma kiselosztó példája, ami a következőkből áll: fázis csatlakozóblokk (7 x 25 v és 1 x 50 v ), egy nulla csatlakozóblokk (7 x 25 v és 1 x 50 v ) és egy földelősín (2 x 25 v és 8 x 4 x 6 v ). C317

9 Pragma Tartozékok Illesztődobozok szerelési tartozékai Megnevezés 7 modulos beépítőkeret b Moduláris kapcsolókészülékek beépítésére b 1 sort foglal el Rendelési számok metálszürke PRA90065 titánfehér PRA91065 Szerelőkészlet 3 db Altira 45 x 45 szerelvényhez (ALB x 45 takarófedél használata az üres helyek takarására) metálszürke PRA90074 titánfehér PRA91074 Szerelőkészlet ipari vagy háztartási PK vagy Pratika csatlakozóaljzathoz 90 x 100 mm vagy 65 x 85 mm keret metálszürke PRA90067 titánfehér PRA91067 Illesztődoboz készülékkel Beépítési tartozékok Megnevezés Tömör homloklap Rendelési szám 13 modulos kisellos kisel- 18 moduosztóhoosztóhoz 24 modulos kiselosztóhoz metálszürke PRA90016 PRA90017 PRA90018 titánfehér PRA91016 PRA91017 PRA91018 Tömör fém szerelőlap falon kívüli vagy sülylyesztett faliszekrényhez magasság: 1 sor PRA90032 PRA90033 PRA90034 IPxxB sorelválasztó felerősítő szerelvénnyel együtt 2 sor közé lehet beilleszteni, például a gyenge áram és erős áram szétválasztására PRA90006 PRA90007 PRA90008 DIN-sín mélység adapter, 4 emelőelem mm magasítás moduláris készülék beszereléséhez, ha van már sín a kiselosztóban C318

10 Pragma Tartozékok Zárak Megnevezés Leírás Rendelési szám 13 modulos kiselosztókhoz Kulcsos zár ajtókhoz (illesztődobo zos kivi tel hez nem használható) Karmos zár ajtókhoz (illesztődobo zos kivitelhez nem használható) 405 ös kulcs (2 kulccsal szállítva) PRA ös / 1242E-s / 2433A-s kulcsok PRA90055 (mindegyik típus 2 kulccsal szállítva) belső karom és háromszög alakú karom (7 mm) és kettős tolórúd (3 mm) PRA90056 Plombálókészlet PRA modulos kiselosztókhoz 24 modulos kiselosztókhoz Befejező munkálatok Leírás Modultakaró 6 csík/csomag b 2 x 13 osztás széles b 2 x 18 osztás széles b 2 x 24 osztás széles Azonosítócímke (10 db A4-es lap) lézer- vagy tintasugaras nyomtatóhoz 3 soros és 13 osztás széles laponként. 18 vagy 24 osztásos kieselosztóhoz 2 x 9 vagy 2 x 12 osztást kell nyomtatni Címkevédő 5 db/csomag, papír azonosítócímkével szállítva Rendelési szám 13 modulos kisellos kisel- 18 moduosztókhoosztókhoz szürke PRA90020 fehér PRA91020 PRA modulos kiselosztókhoz PRA90027 PRA90028 PRA90029 Öntapadós szimbólumok (10 db A4-es lap / csomag) átlátszó műanyag papír áramszimbólumok (dugaszolóaljzat, világítás, hálószoba stb.) Rajztartó tömör ajtó belsejébe ragasztható PRA ml-es festékspray RAL modulos kiselosztó fém részeihez PRA90076 Cserealkatrészek Leírás Beépítési készlet gipszkarton falba falba süllyeszthető kiselosztók számára Rendelési szám 13 modulos kisellos kisel- 18 moduosztókhoosztókhoz PRA modulos kiselosztókhoz illesztődoboz Kivágott homloklap a süllyesztett és falon kívüli kivitelű faliszekrényekhez metálszürke PRA90013 PRA90014 PRA90015 titánfehér PRA91013 PRA91014 PRA91015 Tömör homloklap metálszürke PRA90066 titánfehér PRA91066 Kábelvezető falon kívüli kiselosztók számára 2 db/csomag Váz falon kívüli kiselosztók számára PRA90040 PRA90041 PRA90042 PRA90057 PRA90058 Zsanér, 2 db/csomag: b 1 készlet a 13 és 18 modulos kiselosztókhoz és illesztődobozokhoz b 1 készlet a 24 modulos kiselosztókhoz PRA90043 C319
