1 IP30/IP31/IP43 fali és álló szekrények Összeépített fali szekrény 300 mm-es csatornával Bemutatás A minden részletükben gondosan megtervezett Prisma Plus faliszekrények megoldást kínálnak minden általánosan felmerülő kapcsolószekrény-konfiguráció igényre 630 A-ig: b összesen 11-féle magasság, mm-ig, b kétféle szélesség: v 595 mm a készülékek, v 305 mm a kábelek, sorozatkapcsok, gyűjtősínek és további készülékek számára b egymás mellé, illetve egymás fölé építhetők b alapkiépítésben IP30 védettségi szintű (ajtóval, illetve anélkül), amely IP43 fokozatig fejleszthető b a készülékekhez és csatlakozási pontokhoz való hozzáférést mindenkor megkönnyítő felépítés b diszkrét megjelenés, amely jól illeszkedik kereskedelmi épületek, irodaházak belső teréhez is, beleértve a bejárati tereket és folyosókat is b RAL9001 színben készülnek. A Prisma Plus faliszekrények megfelelnek az EN szabvány előírásainak. Összeépített álló szekrény 300 mm-es csatornával Függőleges modulhelyek H = 50 mm Szekrény magassága (mm) IP30 Fali szekrények Szekrény Tömör ajtó Átlátszó ajtó Osztott ajtó Csatorna Csatorna L = 600 mm Tömör Kivágással W = 300 mm Tömör ajtó Átlátszó ajtó Készlet süllyesztett szereléshez Jellemzők Mindkét oldalról nyithatóan felszerelhetők: balról és jobb ról egyaránt b Mindkét oldalról nyithatóan felszerelhetők: balról és jobb ról egyaránt b Magasság: 6 függőleges modulhely b Az osztott ajtó mögötti tér hasznos magassága 5 függőleges modulhely Szerelőkészlettel szállítjuk, amellyel szekrény mellé építhető Mindkét oldalról nyithatóan felszerelhetők: balról és jobb ról egyaránt Tartozékok kilincs és kulcsos zár (405-ös kulcs) szerelőkészlet Kiegészítők 100 mm-es alapkeret kilincs és kulcsos zár (405-ös kulcs) Prisma Plus kisfeszültségű kapcsolószekrények G rendszer MG294/2008 C328

2 IP30/IP31/IP43 fali és álló szekrények Példa Prisma Plus G kapcsolószekrény-konfigurációra (250 A) Betáplálás/kábelvezetés felülről 1 Felülről a kábelcsatornában Betápláló készülék Interpact INS250 2 Rögzített, függőleges beépítésű, közvetlen rotációs hajtással Vigi Compact NSX250 3 Rögzített, függőleges, billenőkaros hajtással LV Lépcsős gyűjtősínek 4 Csatlakozó az NSX INS250 és a gyűjtősín között Gyűjtősín: 4 db 250 A-es rézsín, L = 1000 mm db lépcsős gyűjtősín-tartó 2 x Lépcsős gyűjtősín-fedél, L = 1500 mm Moduláris készülékek 6 C60N + Vigi Moduláris sín moduláris készülékek beépítéséhez NG125 Vigi Moduláris sín moduláris készülékek beépítéséhez Vezetékcsatorna 8 12 db vezetéktartó bilincs vízszintes vezetékekhez db takaró vízszintes vezetéktartó bilincsekhez, L = 430 mm Függőleges vezetékcsatorna, 80 x 60 mm, L = 2000 mm (18 db-os készletben) db függőleges vezetékcsatorna tartó IP30 álló szekrény függőleges modul, 600 mm széles IP30 csatorna függőleges modul, 300 mm széles Álló szekrények Alapszekrénszekrény Bővítő- L = 600 mm L = 600 mm Tömör ajtó Átlátszó ajtó Osztott ajtó Csatorna Csatorna Védőtető Tömítés Tömör Kivágással W = 300 mm Tömör ajtó Átlátszó ajtó IP31 IP43 lásd lent Több szekrényből álló készlettel Összeépítő kapcsoló- szállítjuk, szekrény amellyel az kialakításához alapszekrényhez használjon 1 db alapszekrényt, és egy szerelhetők v. több bővítőszekrényt összeépítő készlet Mindkét oldalról nyithatóan (balról és jobbról egyaránt) felszerelhetők b Mindkét oldalról nyithatóan (balról és jobbról egyaránt) felszerelhető b Magasság: 6 függőleges modulhely b Az ajtó mögötti tér hasznos magassága 5 függőleges modulhely Szerelőkészlettel szállítjuk, amellyel alapszekrény mellé építhető kilincs és kulcsos zár (405-ös kulcs) összeépítő készlet Mindkét oldalról nyithatóan felszerelhetők: balról és jobbról egyaránt kilincs és kulcsos zár (405-ös kulcs) Használatával az IP43 védettségi szintre vonatkozó követelmények kielégíthetők. Védőtető Rend. sz. egyedülálló fali-, vagy állószekrényhez fali-, vagy álló, csatornával összeépített szekrényhez db fali-, vagy állószekrényhez db fali-, vagy álló, csatornával összeépített szekrényhez C329

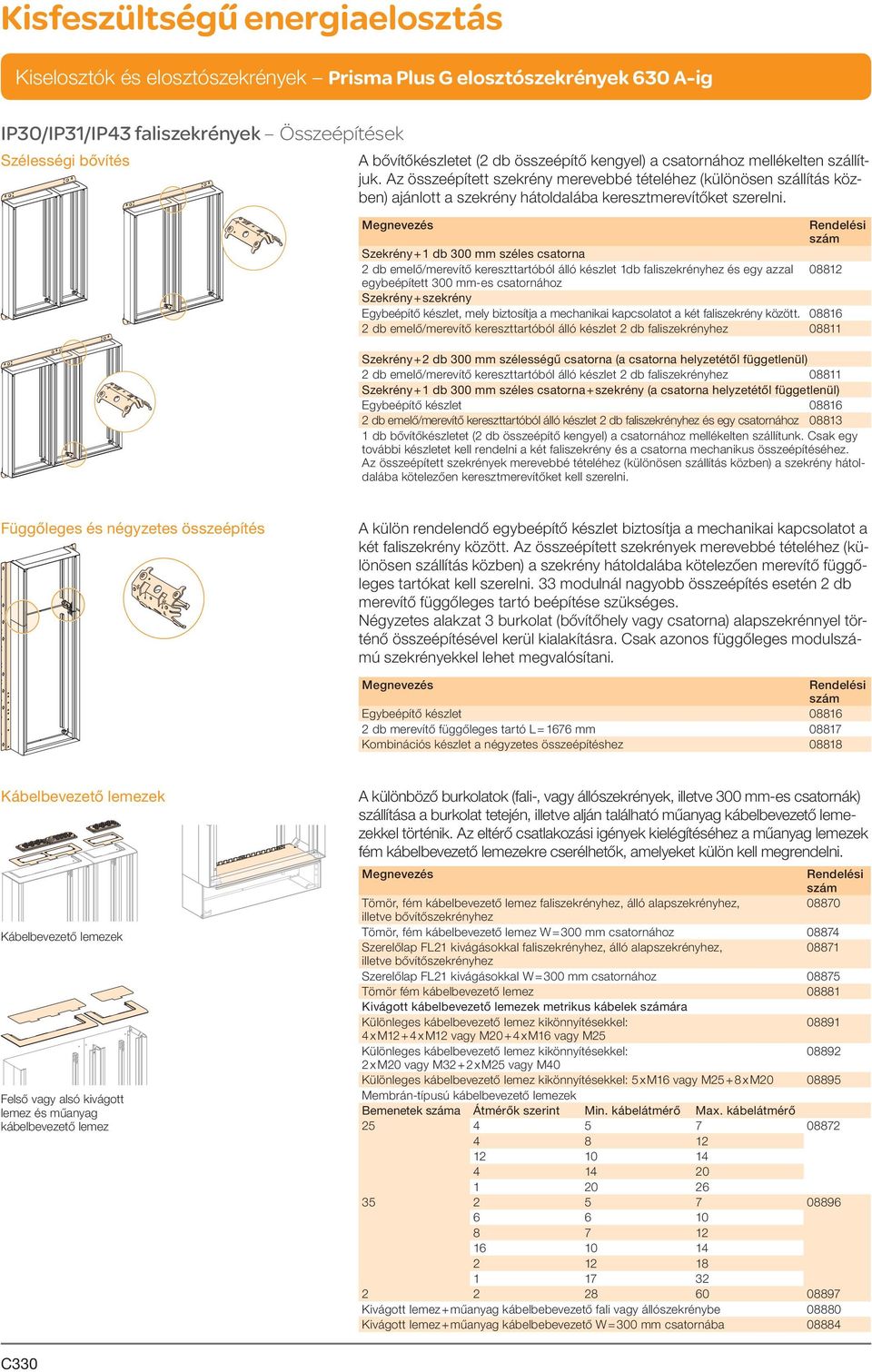

3 IP30/IP31/IP43 faliszekrények Összeépítések Szélességi bővítés A bővítőkészletet (2 db összeépítő kengyel) a csatornához mellékelten szállítjuk. Az összeépített szekrény merevebbé tételéhez (különösen szállítás közben) ajánlott a szekrény hátoldalába keresztmerevítőket szerelni. Rendelési szám Szekrény + 1 db 300 mm széles csatorna 2 db emelő/merevítő kereszttartóból álló készlet 1db faliszekrényhez és egy azzal egybeépített 300 mm-es csatornához Szekrény + szekrény Egybeépítő készlet, mely biztosítja a mechanikai kapcsolatot a két faliszekrény között db emelő/merevítő kereszttartóból álló készlet 2 db faliszekrényhez Szekrény + 2 db 300 mm szélességű csatorna (a csatorna helyzetétől függetlenül) 2 db emelő/merevítő kereszttartóból álló készlet 2 db faliszekrényhez Szekrény + 1 db 300 mm széles csatorna + szekrény (a csatorna helyzetétől függetlenül) Egybeépítő készlet db emelő/merevítő kereszttartóból álló készlet 2 db faliszekrényhez és egy csatornához db bővítőkészletet (2 db összeépítő kengyel) a csatornához mellékelten szállítunk. Csak egy további készletet kell rendelni a két faliszekrény és a csatorna mechanikus összeépítéséhez. Az összeépített szekrények merevebbé tételéhez (különösen szállítás közben) a szekrény hátoldalába kötelezően keresztmerevítőket kell szerelni. Függőleges és négyzetes összeépítés A külön rendelendő egybeépítő készlet biztosítja a mechanikai kapcsolatot a két faliszekrény között. Az összeépített szekrények merevebbé tételéhez (különösen szállítás közben) a szekrény hátoldalába kötelezően merevítő függőleges tartókat kell szerelni. 33 modulnál nagyobb összeépítés esetén 2 db merevítő függőleges tartó beépítése szükséges. Négyzetes alakzat 3 burkolat (bővítőhely vagy csatorna) alapszekrénnyel történő összeépítésével kerül kialakításra. Csak azonos függőleges modulszámú szekrényekkel lehet megvalósítani. Rendelési szám Egybeépítő készlet db merevítő függőleges tartó L = 1676 mm Kombinációs készlet a négyzetes összeépítéshez Kábelbevezető lemezek Kábelbevezető lemezek vagy alsó kivágott lemez és műanyag kábelbevezető lemez A különböző burkolatok (fali-, vagy állószekrények, illetve 300 mm-es csatornák) szállítása a burkolat tetején, illetve alján található műanyag kábelbevezető lemezekkel történik. Az eltérő csatlakozási igények kielégítéséhez a műanyag lemezek fém kábelbevezető lemezekre cserélhetők, amelyeket külön kell megrendelni. Rendelési szám Tömör, fém kábelbevezető lemez faliszekrényhez, álló alapszekrényhez, illetve bővítőszekrényhez Tömör, fém kábelbevezető lemez W = 300 mm csatornához FL21 kivágásokkal faliszekrényhez, álló alapszekrényhez, illetve bővítőszekrényhez FL21 kivágásokkal W = 300 mm csatornához Tömör fém kábelbevezető lemez Kivágott kábelbevezető lemezek metrikus kábelek számára Különleges kábelbevezető lemez kikönnyítésekkel: x M x M12 vagy M x M16 vagy M25 Különleges kábelbevezető lemez kikönnyítésekkel: x M20 vagy M x M25 vagy M40 Különleges kábelbevezető lemez kikönnyítésekkel: 5 x M16 vagy M x M Membrán-típusú kábelbevezető lemezek Bemenetek Átmérők szerint Min. kábelátmérő Max. kábelátmérő Kivágott lemez + műanyag kábelbebevezető fali vagy állószekrénybe Kivágott lemez + műanyag kábelbebevezető W = 300 mm csatornába C330

4 IP30/IP31/IP43 faliszekrények Összeépítések Beépítési tartozékok Rendelési szám Emelő szerelvények 2 db fali-, vagy állószekrény mozgatásához alkalmazható emelőgyűrű db emelő/merevítő kereszttartóból álló készlet: b 2 db fali vagy álló szekrényhez; b fali vagy álló szekrényhez + 2 db 300 mm széles csatornához Emelőgyűrű Emelő/merevítő kereszttartó fali vagy álló szekrényhez és azzal egybeépített 300 mm széles csatornához db fali vagy álló szekrényhez és azokkal egybeépített, 300 mm széles csatornához Fali rögzítés 2 db emelő/merevítő kereszttartóból álló készlet Lásd előző sorokat 4 db külső rögzítésű fül Kábeltartók Adapter kábeltartóhoz Csatlakozószerelvények Rendelési szám Kábelszétbontó bővítő kábelcsatorna és szekrény professzionális kivitelű csatlakoztatásához Maximális befogadóképessége: 2 db 250 x 80 mm-es kábelcsatorna. Kábeltartók 2 db kábeltartó fali- és állószekrényekhez Kábeltartó adapter db kábeltartó 300 mm-es csatornákhoz Kalickás anyák 20 db M6-os kalickás anyából álló készlet, melyek fali és álló szekrények függőleges főtartóiba pattinthatók. Rácsos szerelőlapokhoz is alkalmazhatók Kábelszétbontó Kalickás anyák bővítő C331

5 Rendelési számok meghatározása Az egyvonalas rajzzal kezdve: IP30 kapcsolószekrény NSX250 Betápláló készülékek szerelése lásd C334. oldaltól 1. Beszerelés és csatlakozás Függ. modulok Kivágott Sorozatkapcsok felső kábe les alsókábeles csatla- csatlakozáshokozáshoz Rögzített Compact NSX NSX100/ vagy Powerclip gyűjtősínekkel Teljesítmény csatlakozó-blokk 2 darabos kapocstakaró készlet Rögzített Compact NSX és Vigicompact NSX NSX100/ Rendelendő tételek: b szerelőlapok és ok b betápláló csatlakozóblokk b teljesítmény-csatlakozóblokk a Powerclip gyűjtősínekhez. Powerclip gyűjtősínek Moduláris készülékek beszerelése 1. Multi 9 lásd C347. oldal Függőleges modulhelyek Moduláris sín Moduláris Minden Multi 9 készülék esetében Minden, vezetéktartó bilincsekkel és vezetékcsatornákkal ellátott betápláló rendszerhez (fésűs sínek, Multiclip) Legfeljebb 40 A névleges áramú Multi 9 készülékek esetében Minden, vezetéktartó bilincsekkel és vezetékcsatornákkal ellátott betáp. rendszerhez (fésűs sínek, Multiclip) TeSys U lásd C349. oldal Függőleges modulhelyek Moduláris sín Moduláris Minden Multi 9 készülék esetében Minden, vezetéktartó bilincsekkel és vezetékcsatornákkal ellátott betápláló rendszerhez (fésűs sínek, Multiclip) Legfeljebb 40 A névleges áramú Multi 9 készülékek esetében Táplálás 63/80 A-es, vezetéktartó bilincsekkel felszerelt fésűs sínekkel vagy Multiclippel Függőleges modulhelyek A sín hasznos hossza (mm) Hátsó moduláris sín Átlátszó Minden Multi 9 készülék esetében TeSys U modell b A Multiclip elosztóblokkot lásd C358. oldal b A kábelvezetést lásd C351. oldal A szerelőlapok és ok rendelésénél a következő szempontokat kell figyelembe venni: b a készüléksorok betáplálása b kábelvezetés. A kapcsolószekrény méretének meghatározása b a szükséges modulhelyek számának meghatározása b a megfelelő faliszekrény kiválasztása b a szükséges további tömör ok megrendelése. 19 modul 21 modul Tömör lásd C , C353. oldal 500 mm széles tömör Rend. sz. 1 modul (H = 50 mm) modul (H = 100 mm) modul (H = 150 mm) C332

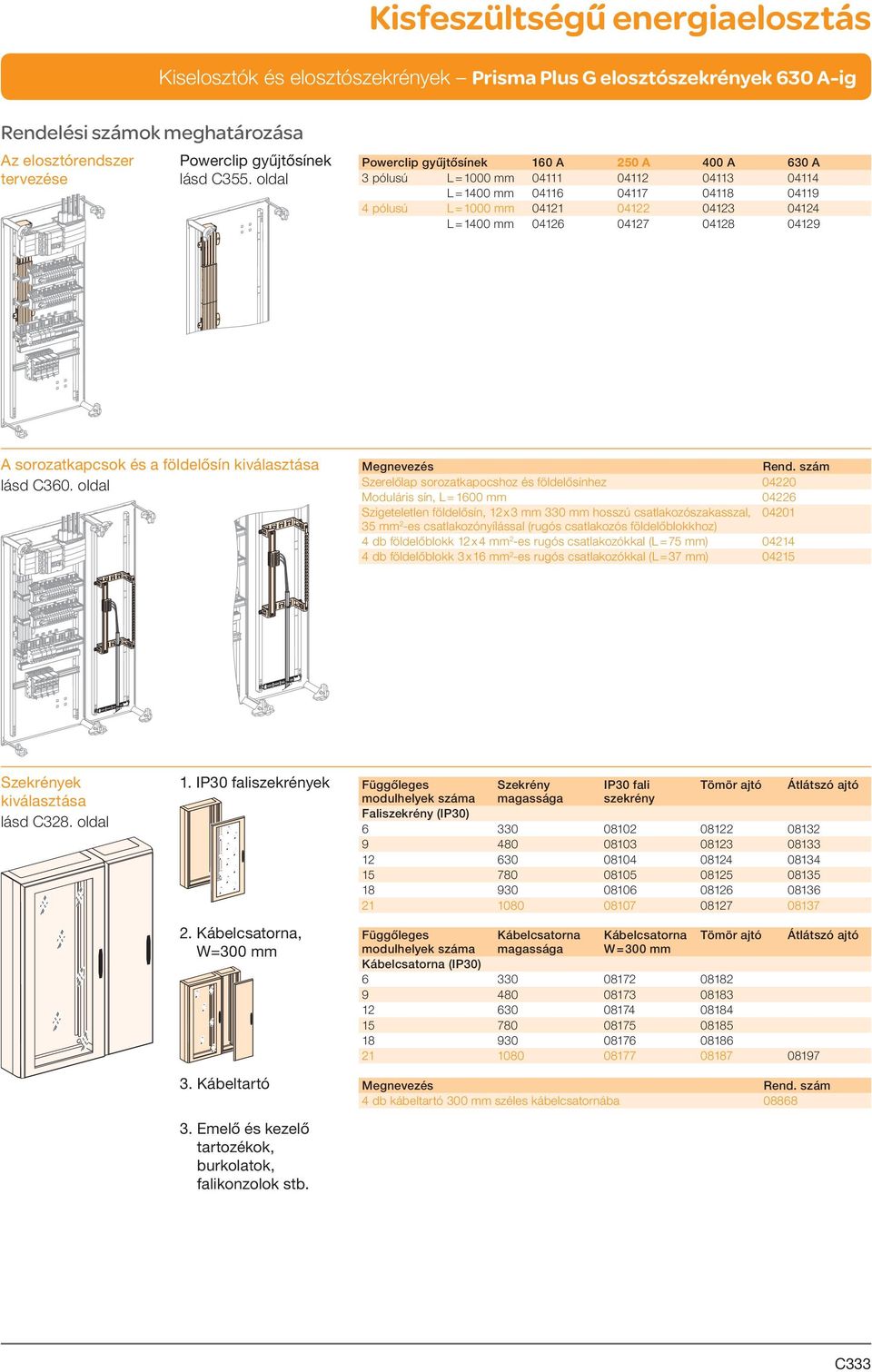

6 Rendelési számok meghatározása Az elosztórendszer tervezése Powerclip gyűjtősínek lásd C355. oldal Powerclip gyűjtősínek 160 A 250 A 400 A 630 A 3 pólusú L = 1000 mm L = 1400 mm pólusú L = 1000 mm L = 1400 mm A sorozatkapcsok és a földelősín kiválasztása lásd C360. oldal Rend. szám sorozatkapocshoz és földelősínhez Moduláris sín, L = 1600 mm Szigeteletlen földelősín, 12 x 3 mm 330 mm hosszú csatlakozószakasszal, mm 2 -es csatlakozónyílással (rugós csatlakozós földelőblokkhoz) 4 db földelőblokk 12 x 4 mm 2 -es rugós csatlakozókkal (L = 75 mm) db földelőblokk 3 x 16 mm 2 -es rugós csatlakozókkal (L = 37 mm) Szekrények kiválasztása lásd C328. oldal 1. IP30 faliszekrények 2. Kábelcsatorna, W=300 mm 3. Kábeltartó 3. Emelő és kezelő tartozékok, burkolatok, falikonzolok stb. Függőleges Szekrény IP30 fali Tömör ajtó Átlátszó ajtó modulhelyek magassága szekrény Faliszekrény (IP30) Függőleges Kábelcsatorna Kábelcsatorna Tömör ajtó Átlátszó ajtó modulhelyek magassága W = 300 mm Kábelcsatorna (IP30) Rend. szám 4 db kábeltartó 300 mm széles kábelcsatornába C333

7 ek beépítése: Compact NSX400/630 Vízszintes beépítés, rögzített készülék, billenőkaros hajtás Beszerelés Csatlakozás a kábelcsatornában elhelyezkedő betápláló csatlakozóblokkhoz Függőleges modulhelyek Kivágott Compact NSX, a kapcsolószekrény felső részébe szerelve NSX400/ (felső csatlakozás) NSX400/630 (alsó csatlakozás) Compact NSX, a kapcsolószekrény alsó részébe szerelve NSX400/ (felső csatlakozás) NSX400/630 (alsó csatlakozás) kábelcsatlakozás a kábelcsatornában elhelyezkedő betápláló csatlakozóblokkhoz Alsó kábelcsatlakozás a kábelcsatornában elhelyezkedő betápláló csatlakozóblokkhoz Powerclip szigetelt gyűjtősínek Betápláló csatlakozóblokk Teljesítménycsatlakozóblokk Powerclip szigetelt gyűjtősínek Compact NSX NSX lásd C355. oldal NSX lásd C355. oldal Egyéb elosztómegoldások Powerclip szigetelt gyűjtősínek, 400 A-es teljesítménycsatlakozóblokkal (04070) táplálva Hátsó gyűjtősínek Lépcsős gyűjtősínek C334

8 Compact NSX400/630 Függőleges beépítés, rögzített készülék, billenőkaros/közvetlen rotációs hajtás Beépítés Billenőkaros hajtás Függőleges modulhelyek 1 Kivágott Alsó Hosszú kapocs takarók (2 db-os készlet) Compact NSX és Vigicompact NSX NSX LV (3P) LV (4P) NSX LV (3P) LV (4P) Vigi NSX LV (3P) LV (4P) Vigi NSX LV (3P) LV (4P) 1: Fázisszéthúzóval vagy anélkül. Közvetlen rotációs hajtás Függőleges Kivágott modulhelyek 1 Hosszú kapocs takarók (2 db-os készlet) Compact NSX és Vigicompact NSX NSX LV (3P) LV (4P) NSX LV (3P) LV (4P) Vigi NSX LV (keret) LV (3P) LV (4P) Vigi NSX LV (keret) LV (3P) LV (4P) 1: Fázisszéthúzóval vagy anélkül. Powerclip szigetelt gyűjtősínek Alsó Teljesítménycsatlakozóblokk (csatla kozó nélkül) Rövid kapocstakarók (2 db-os készlet) Powerclip szigetelt gyűjtősínek Compact NSX és Vigicompact NSX NSX400/630 és Vigi 3P lásd C355. oldal 4P Egyéb elosztómegoldások Powerclip szigetelt gyűjtősínek teljesítmény-csatlakozóblokkal (04074) táplálva (csatlakozó nélkül szállítva). Hátsó gyűjtősínek Lépcsős gyűjtősínek C335

9 Compact NSX100/250 Vízszintes beépítés, rögzített, ill. dugaszolható készülék, billenőkaros hajtás Beépítés Kábelcsatorna nélkül: betápláló csatlakozóblokkal Függ. modul helyek Kivágott Csatlakozóblokk felső csatl. alsó csatl. Rögzített Compact NSX NSX100/ v Kábelcsatorna nélkül: közvetlen csatlakozás kábellel Függ. modul helyek Kivágott Hosszú Kábelszorító kapocstakaró Rögzített Vigicompact NSX Vigi NSX100/ LV (3P) Compact megszakító betápláló csatlakozóblokkal (04066). A csatlakozókábel mérete: max. 95 mm 2. Compact NSX, dugaszolható NSX100/ LV (3P) Közvetlen csatlakozású Compact megszakító. Polybloc Polybloc 250 A Compact NSX, Vigicompact NSX, rögzített Compact NSX és Vigicompact NSX NSX100/250 3P P Vigi NSX100/250 3P P Compact NSX, dugaszolható NSX100/250 3P P Polybloc elosztóblokkal (04034). Kábelcsatornával: közvetlen csatlakozás a készülékhez Függ. mo dulhelyek Kivágott Hosszú kapocstakaró Rögzített Compact NSX és Vigicompact NSX NSX100/ LV (3P) NSX100/ LV (3P) árammérő modullal Vigi NSX100/ LV (3P) Powerclip szigetelt gyűjtősínek Teljesítménycsatlakozóblokk Kapocstakarók (2 db-os készlet) Powerclip gyűjtősínek Rögzített Compact NSX és Vigicompact NSX NSX100/ lásd C355. oldal NSX100/ LV (3P) lásd C355. oldal árammérő modullal LV (4P) Vigi NSX100/ LV (3P) lásd C355. oldal LV (4P) Egyéb elosztómegoldások Powerclip szigetelt gyűjtősínekkel és NSX250 teljesítmény-csatlakozóblokkal (04060). Hátsó gyűjtősínek Lépcsős gyűjtősínek C336

10 Compact NSX100/250 Függőleges beépítés, rögzített készülék, billenőkaros, rotációs, motoros hajtás Beépítés 1: Fázisszéthúzóval vagy anélkül, az elosztó megoldástól függetlenül (Powerclip szigetelt gyűjtősínek, Polybloc elosztóblokk stb.) Tartozékok ek soronként Függ. modulhelyek 1 Szerelő lap Kivá gott hom loklap homlok lap Alsó homlok lap Hosszú kapocstakarók (2 db-os készlet) Rögzített Compact NSX és Vigicompact NSX NSX100/160 billenőkaros LV (3P) 4 x 3P, 3 x 4P rotációs, motoros hajt LV (3P) 4 x 3P, 3 x 4P NSX250 billenőkaros LV (3P) 4 x 3P, 3 x 4P rotációs, motoros hajt LV (3P) 4 x 3P, 3 x 4P Vigi NSX100/160 billenőkaros LV (3P) 4 x 3P, 3 x 4P rotációs, motoros hajtás LV (3P) 4 x 3P, 3 x 4P LV (keret) Vigi NSX250 billenőkaros LV (3P) 4 x 3P, 3 x 4P rotációs, motoros hajtás LV (3P) 4 x 3P, 3 x 4P LV (keret) Takarólemez függőleges NSX100/250 készülékhez (03249): lásd C353. oldal. Polybloc Polybloc 250 A Moduláris sín (állítható) Rögzített Compact NSX és Vigicompact NSX NSX100/250 3P P Vigi NSX100/250 3P P állítható moduláris készüléktartó sínre (03002) szerelt Polybloc elosztóblokkal (04034). Powerclip szigetelt gyűjtősínek Univerzális teljesítmény-csatlakozóblokkozás + csatla- (csatlakozó nélkül) Rövid kapocstakarók (2 db-os készlet) Rögzített Compact NSX és Vigicompact NSX (1 készülék, a szerelőlap közepére szerelve) NSX100/ LV (3P) LV (4P) Vigi NSX100/ elkészítendő LV (3P) LV (4P) Powerclip gyűjtősínek lásd C355. oldal lásd C355. oldal Egyéb elosztómegoldások Powerclip szigetelt gyűjtősínekkel és 250 A-es univerzális teljesítmény-csatlakozóblokkal (04061) (csatlakozás nélkül) és csatlakozással (04062). Hátsó gyűjtősínek Lépcsős gyűjtősínek C337

11 Compact NSX100/250 Vízszintes beépítés, rögzített készülék, közvetlen rotációs/motoros hajtás Beépítés Kábelcsatorna nélkül Függ. modul helyek 1 Rögzített Compact NSX és Vigicompact NSX NSX100/250 közvetlen rotációs hajtás Kivágott Alsó Hosszú kapocstakaró LV (3P) NSX100/250 motoros hajtás LV (3P) Vigi NSX100/ LV (3P) közvetlen rotációs hajtás LV (keret) 1: Polybloc elosztóblokkal. Két modulhellyel kisebb méret, az alsó ra (03802) nincs szükség. Kábelcsatornával Függ. mo dulhelyek 1 Kivágott Rögzített Compact NSX és Vigicompact NSX NSX100/250 közvetlen rotációs hajtás NSX100/250 motoros hajtás Vigi NSX100/250 közvetlen rotációs hajtás Alsó Hosszú kapocstakaró LV (3P) LV (3P) LV (3P) LV (keret) 1: Polybloc elosztóblokkal. Két modulhellyel kisebb méret, az alsó ra (03802) nincs szükség. Polybloc Polybloc 250 A Rögzített Compact NSX és Vigicompact NSX NSX100/250 3P P Vigi NSX100/250 3P P Polybloc elosztóblokkal (04034). Powerclip szigetelt gyűjtősínek Univerzális teljesítménycsatlakozóblokk (csatlakozó nélkül) Rövid kapocs takarók (2 db-os készlet) Rögzített Compact NSX és Vigicompact NSX NSX100/ LV (3P) LV (4P) Vigi NSX100/ LV (3P) LV (4P) Powerclip gyűjtősínek lásd C355. oldal lásd C355. oldal Egyéb elosztómegoldások Powerclip szigetelt gyűjtősínekkel és 250 A-es univerzális teljesítmény-csatlakozóblokkal (04061) (csatlakozás nélkül). Hátsó gyűjtősínek Lépcsős gyűjtősínek C338

12 Compact NSX100/630 Függőleges beépítés, rögzített készülék, billenőkaros vagy közvetlen rotációs hajtás Billenőkaros Függ. modul helyek 1 Kivágott Alsó Hosszú kapocs takaró Compact NSX NSX100/ LV (3P) NSX LV (3P) LV (4P) NSX LV (3P) LV (4P) Vigicompact NSX Vigi NSX100/ LV (3P) Vigi NSX400/ LV (3P) LV (4P) 1: Fázisszéthúzóval vagy anélkül, az elosztó megoldástól függetlenül (Powerclip szigetelt gyűjtősínek, Polybloc elosztóblokk stb.) Közvetlen rotációs hajtás Függ. mo dulhelyek Szerelő lap Kivágott 1 Hosszú kapocs takaró Compact NSX NSX100/ LV (3P) NSX400/ LV (3P) LV (4P) 1: Fázisszéthúzóval vagy anélkül, az elosztó megoldástól függetlenül (Powerclip szigetelt gyűjtősínek, Polybloc elosztóblokk stb.) C339

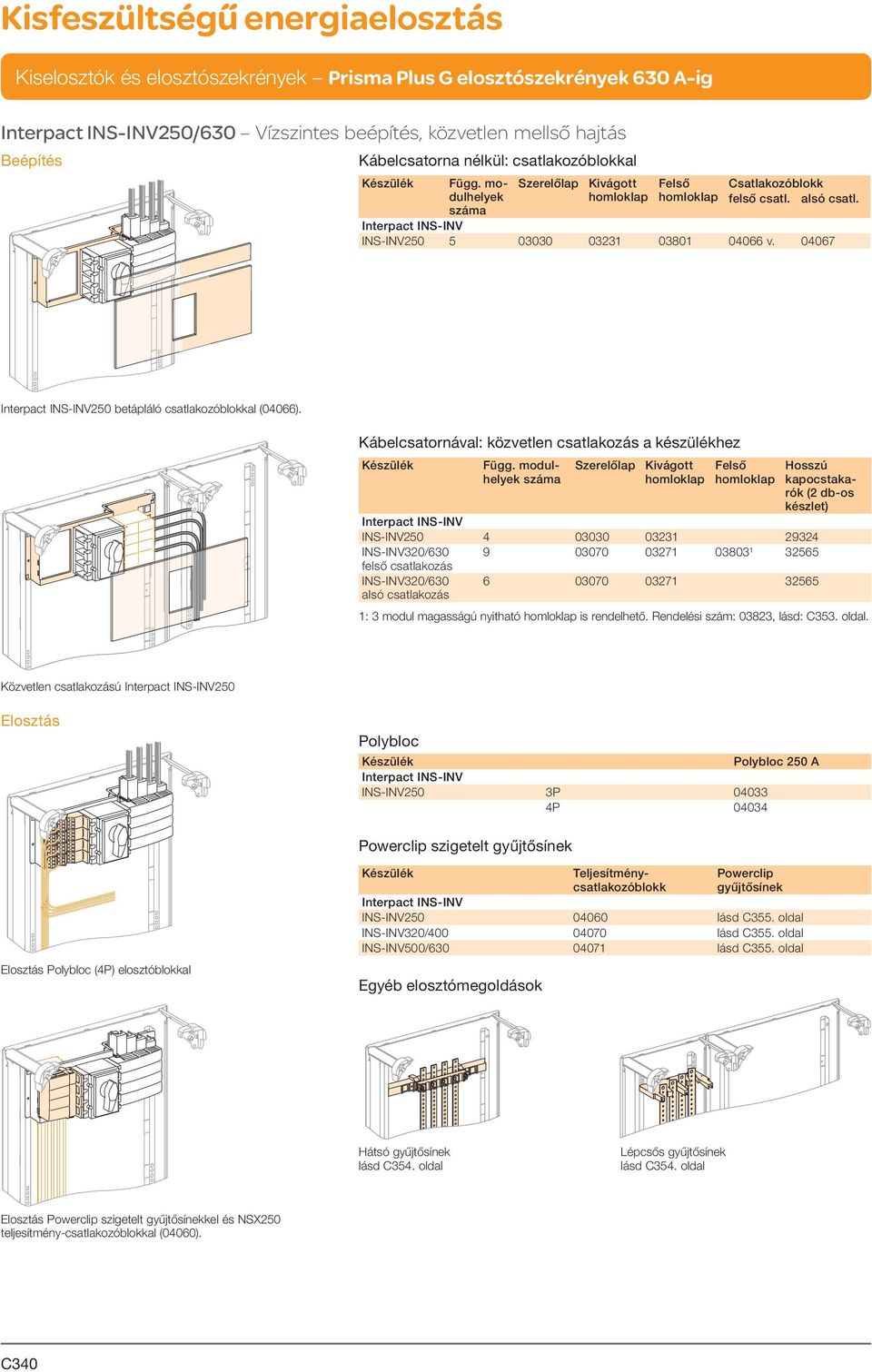

13 Interpact INS-INV250/630 Vízszintes beépítés, közvetlen mellső hajtás Beépítés Kábelcsatorna nélkül: csatlakozóblokkal Függ. modul helyek Kivágott Csatlakozóblokk felső csatl. alsó csatl. Interpact INS-INV INS-INV v Interpact INS-INV250 betápláló csatlakozóblokkal (04066). Kábelcsatornával: közvetlen csatlakozás a készülékhez Függ. mo dulhelyek Kivágott Hosszú kapocstakarók (2 db-os készlet) Interpact INS-INV INS-INV INS-INV320/ felső csatlakozás INS-INV320/ alsó csatlakozás 1: 3 modul magasságú nyitható is rendelhető. Rendelési szám: 03823, lásd: C353. oldal. Közvetlen csatlakozású Interpact INS-INV250 Polybloc Polybloc 250 A Interpact INS-INV INS-INV250 3P P Powerclip szigetelt gyűjtősínek Polybloc (4P) elosztóblokkal Teljesítménycsatlakozóblokk Powerclip gyűjtősínek Interpact INS-INV INS-INV lásd C355. oldal INS-INV320/ lásd C355. oldal INS-INV500/ lásd C355. oldal Egyéb elosztómegoldások Hátsó gyűjtősínek Lépcsős gyűjtősínek Powerclip szigetelt gyűjtősínekkel és NSX250 teljesítmény-csatlakozóblokkal (04060). C340

14 Interpact INS-INV250/630 Függőleges beépítés, közvetlen mellső hajtás, oldalsó hajtás Beépítés Alsó Függ. modul helyek 1 Interpact INS-INV INS-INV250 mellső hajtás INS-INV250 oldalsó hajtás INS- INV320/400 mellső hajtás INS- INV500/630 mellső hajtás 1: Fázisszéthúzóval vagy anélkül. Kivágott Hosszú kapocstakarók (2 db-os készlet) Polybloc Polybloc 250 A Moduláris sín (állítható) Interpact INS-INV INS-INV250 3P mellső hajtás 4P INS-INV250 oldalsó hajtás 04037: réz távtartó. 3P P állítható moduláris készüléktartó sínre (03002) szerelt Polybloc elosztóblokkal (04034) Powerclip szigetelt gyűjtősínek Univerzális teljesítmény-csatlakozóblokkozás + csatla- (csatlakozó nélkül) Interpact INS-INV Rövid kapocstakarók (2 db-os készlet) Powerclip gyűjtősínek INS-INV lásd C355. oldal INS-INV320/ elkészítendő lásd C355. oldal Egyéb elosztómegoldások Powerclip szigetelt gyűjtősínekkel és 250 A-es univerzális teljesítmény-csatlakozóblokkal (04061) (csatlakozó nélkül) és csatlakozással (04062). Hátsó gyűjtősínek Lépcsős gyűjtősínek C341

15 Kézi átkapcsoló rendszer Rögzített NSX100/250, mellső csatlakozás, közvetlen rotációs hajtás Átkapcsoló rendszer mechanikus reteszeléssel Függőleges modulhelyek 1 Kivágott Alsó Compact NSX közvetlen rotációs hajtással NSX100/ Rend. sz. Hosszú kapocstakarók (2 db-os készlet) LV (3P) Retesz LV Csatlakozószerelvény (3 pólusú készülékekhez) (4 pólusú készülékekhez) 1: 3 modul magasságú nyitható is rendelhető: rendelési szám Kézi átkapcsoló rendszer INS-INV250, közvetlen mellső rotációs hajtás, rögzített beépítés Átkapcsolórendszer mechanikus reteszeléssel Függőleges modulhelyek 1 Kivágott Alsó Átkapcsolórendszer mechanikus reteszeléssel INS-INV250 átkapcsoló automatika x Rend. sz. Hosszú kapocstakarók (2 db-os készlet) Mechanikus retesz Terhelésoldali összekötő (3 pólusú készülékekhez) (4 pólusú készülékekhez) Komplett átkapcsoló összeállítás Függőleges modulhelyek Kivágott Alsó 1 Komplett átkapcsoló összeállítás INS250 átkapcsolórendszer Névleges áram 3P készülékekhez 4P készülékekhez Komplett átkapcsoló 100 A összeállítás 160 A A A Rend. sz. Terhelés oldali összekötő (3P készülékekhez) (4P készülékekhez) Hosszú kapocstakarók (2 db-os készlet) C342

16 Fupact INF Vízszintes beépítés, közvetlen mellső rotációs hajtás Beépítés ek soronként Függ. modul helyek Kivágott Alsó Hosszú ka pocs ta karók (db készülé ken ként) Biztosítós szakaszolókapcsolók INF32/40 1 x 3/4P INF63 1 x 3P x 4P x 2 INF100/ x 3P x 6 1 x 4P x 8 1: Közvetlen csatlakozásnál az alsó (03802) nem szükséges. INF32/40. INF100/160. Lépcsős gyűjtősín a kábelcsatornában Csatlakozás Lépcsős gyűjtősín Biztosítós szakaszolókapcsolók INF32/40 elkészítendő lásd C355. oldal INF63 elkészítendő lásd C355. oldal INF100/160 elkészítendő lásd C355. oldal Powerclip szigetelt gyűjtősínek 1 Kiegészítő + csatla kozás Powerclip 35 mm 2 -es blokk gyűjtősínek Biztosítós szakaszolókapcsolók INF100/160 3P elkészítendő lásd C355. oldal 4P elkészítendő lásd C355. oldal 1: Betápláló készülék: az elosztó rendszer a funkcionális egység alá kerül beépítésre. Egyéb elosztómegoldások Hátsó gyűjtősínek C343

17 Fupact INF Függőleges beépítés, közvetlen mellső rotációs hajtás Beépítés INF32/40. ek soronként Függ. modul helyek Kivágott Alsó Hosszú ka pocs ta karók (db készülé ken ként) Biztosítós szakaszolókapcsolók INF32/40 4 x 3P x 4P INF63 3 x 3P x 4P x 2 INF100/ x 3P x 6 2 x 4P x 8 1: Közvetlen csatlakozásnál az alsó (03802) nem szükséges. INF100/160. Polybloc elosztóblokk Polybloc + csatla kozás Állítható moduláris sín Biztosítós szakaszolókapcsolók INF100/160 3P x 3 elkészítendő lásd C351. oldal 4P x 4 elkészítendő lásd C351. oldal Powerclip gyűjtősín 1 Univerzális teljesítménycsatlakozóblokk + csatla kozás Powerclip gyűjtősín Biztosítós szakaszolókapcsolók INF100/ elkészítendő lásd C355. oldal 1: Betápláló készülék: az elosztó rendszer a funkcionális egység alá kerül beépítésre. Egyéb elosztási megoldások Hátsó gyűjtősínek Lépcsős gyűjtősínek C344

18 Fupact ISFT Vízszintes beépítés, 3P/IP20 Beépítés ek soronként Függ. mo dulhe lyek Kivágott Hosszú kapocstakarók Alsó Szakaszolókapcsoló-biztosító ISFT x ISFT x : Közvetlen táplálás esetén az alsó (3802) nem szükséges. Powerclip gyűjtősín Univerzális teljesítménycsatlakozóblokk + csatla kozás Powerclip gyűjtősín (csatlakozó nélkül) Szakaszolókapcsoló-biztosító ISFT elkészítendő lásd C355. oldal ISFT elkészítendő lásd C355. oldal Egyéb elosztási megoldások Hátsó gyűjtősínek Lépcsős gyűjtősínek C345

19 Fupact ISFT Függőleges beépítés, 3P/IP20 Beépítés ek soronként Függ. modul helyek Kivágott Alsó Hosszú ka pocs ta karók (db készülé ken ként) Szakaszolókapcsoló-biztosító 1 ISFT (szerelőlapon) ISFT x 2 (szerelőlapon) ISFT x 2 (gyűjtősínre építve) 1: Közvetlen táplálás esetén az alsó (3802) nem szükséges ISFT160: beépítés szerelőlapra Kiegészítők Fésűs sín ISFT100-hoz (Névleges áram (In): max. 250 A) 2 készülékhez készülékhez készülékhez Sínösszekötő Kapocstakaró tápkapocsból álló készlet (25 95 mm 2 ) elosztókapocsból álló készlet 3 x 10 mm ISFT160: beépítés sínre Polybloc elosztóblokk Polybloc + csatla kozás Állítható moduláris sín Szakaszolókapcsoló-biztosító ISFT100 3P x 3 + elkészítendő ISFT160 3P x 3 + elkészítendő Powerclip gyűjtősín Univerzális teljesítménycsatlakozóblokk + csatla kozás Powerclip gyűjtősín (csatlakozó nélkül) Szakaszolókapcsoló-biztosító ISFT elkészítendő lásd C355. oldal ISFT elkészítendő lásd C355. oldal Egyéb elosztási megoldások Hátsó gyűjtősínek Lépcsős gyűjtősínek C346

20 Moduláris készülékek Multi 9 y 63 A Multi 9 készülékek Betáplálás: 200 A-es Multiclip. Kábelvezetés: kábelcsatornában A beszereléshez 4 függőleges modulhely szükséges. Függőleges modulhelyek Moduláris sín Moduláris Nyitható moduláris Minden Multi 9 készülék esetében Minden, vezetéktartó bilincsekkel és vezetékcsatornákkal ellátott betápláló rendszerhez (fésűs sínek, Multiclip) Max. 40 A névleges áramú Multi 9 készülékek esetében Táplálás 63/80 A-es Multiclippel, vagy vezetéktartó bilincsekkel felszerelt fésűs sínekkel Moduláris sín kapacitása: 48 db Multi 9 modul. Megjegyzés: azoknál a moduláris soroknál, ahol a 160 A-es (félsoros) vagy 200 A-es Multiclip elosztóblokk közvetlenül egy nem moduláris szerelőlap alá kerül (Compact, Interpact stb.), vagy ahol a kapcsolószekrény tetejében foglal helyet, hagyjon még egy modulnyi helyet (pl. 4+1), és alkalmazzon egy tömör felső ot (03801). Betáplálás: 80 A-es Multiclip Kábelvezetés: bilincsekkel A beszereléshez 4 függőleges modulhely szükséges. 3 sor Multi9 készülékekkel 3 sor Multi9 készülékekkel y 40 A Betáplálás fésüs sínnel vagy Multiclip elosztóblokkal (63/80 A) Kábelmegvezetés bilincsekkel Függőleges modulhelyek Max. 40 A névleges áramú Multi 9 készülékek esetében. Moduláris sín Moduláris x C347

21 Moduláris készülékek 80/160 A betápláló készülékek NG125, C120 kismegszakítók, INS40/160 szakaszolókapcsolók NG125, C120 kismegszakító NG125 kismegszakító NG125, Vigi NG125 C120, Vigi C120 Függőleges modulhelyek Állítható moduláris sín Moduláris Moduláris sín kapacitása: 48 db Multi 9 modul. Az NG125 megszakítók szélessége: NG125 3P: 9 Multi 9 modulszélesség NG125 4P: 12 Multi 9 modulszélesség Vigi NG125 3P: 18 Multi 9 modulszélesség Vigi NG125 4P: 21 Multi 9 modulszélesség INS40/160 szakaszolókapcsoló Függőleges modulhelyek Állítható moduláris sín Moduláris sín kapacitása: 48 db Multi 9 modul. A készülékek szélessége: INS40/80: 10 Multi 9 modulszélesség INS100/160: 15 Multi 9 modulszélesség Moduláris Nyitható moduláris INS40/160 INS40/ INS100/160 hosszú kapocstakarókkal C348

22 Ipari vezérlőkészülékek D és K sorozatú kontaktorok Függ. modulhelyek Hasznos sínhossz (mm) Hátsó mo dulá ris sín Tömör Nyitható D és K sorozatú kontaktorok D és K sorozatú kontaktorok y40 A GV2/GV3 megszakítók Függ. modulhelyek Hasznos sínhossz (mm) Mo du lá ris sín Kivágott Nyitható kivágott GV2/GV3 megszakítók GV GV A készülékek szélessége az oldalsó tartozékok nélkül: 45 mm. Tartozékok Moduláris takarólapok: lásd C353. oldal. GV2 + kontaktor kombináció Függ. modulhelyek Hasznos sínhossz (mm) Hátsó mo dulá ris sín Átlátszó Tömör GV2 + kontaktor kombináció D és K sorozatú kontaktorok kombinációja, legfeljebb 40 A névleges árammal A készülékek szélessége az oldalsó tartozékok nélkül: 45 mm. TeSys U motorindító Függ. modulhelyek Hasznos sínhossz (mm) Hátsó mo dulá ris sín Átlátszó Átlátszó nyitható TeSys U motorindító TeSys U motorindító A készülékek szélessége az oldalsó tartozékok nélkül: 45 mm. C349

23 Ipari vezérlőkészülékek Tego Power Tego Power Tego Power 2-8 egységes Függ. modulhelyek Átlátszó Alsó ATS01 lágyindítók Függ. modulhelyek Hasznos sínhossz (mm) Moduláris sín Tömör Nyitható Moduláris sínre szerelve ATS01N103/106FT ATS01N109/112FT ATS01N ATS01N ATS01N230LY ATS01N244LY ATS01N244Q Függ. modulhelyek Süllyesztett rácsos szerelőlap Tömör Nyitható Rácsos szerelőlapon ATS01N272LY ATS01N285LY ATS01N272Q ATS01N285Q A készülékek szélessége: ATS01N103/106FT: 22,5 mm ATS01N109/112FT: 45 mm ATS01N : 45 mm ATS01N : 45 mm ATS01N230LY: 180 mm ATS01N244LY: 180 mm ATS01N244Q: 180 mm ATS01N272LY: 180 mm ATS01N285LY: 180 mm ATS01N272Q: 180 mm ATS01N285Q: 180 mm KIF/KIF táplálás Függ. modulhelyek Süllyesztett rácsos szerelőlap KIF/KIF transzformátor ABL6-TS/TD 630 VA-ig KIF/KIF egyenáramú tápegység ABL6-RF 120 W-ig Tömör C350

24 Tartozékok Függőleges vezetéktartó bilincs Takaró függőleges bilincshez Vezetéktartó bilincs moduláris sínhez Kábelvezetés és tartozékai (G, P) Rendelési szám Függőleges vezetéktartó bilincsek 12 db vezetéktartó bilincs függőleges vezetékekhez G rendszer db takaró függőleges vezetéktartó bilincsekhez, L = 1 m Vízszintes vezetéktartó bilincsek 12 db vezetéktartó bilincs vízszintes vezetékekhez, befogadóképességük a x 30 mm-esvezetékcsatornákéval egyezik meg. 4 db takaró vízszintes vezetéktartó bilincsekhez, L = 430 mm Vezetékcsatornák és tartozékok 4 db vízszintes csatorna, 60 x 30 mm, L = 450 mm (tartókkal) Függőleges csatorna, 80 x 60 mm, L = 2000 mm (18 db-os készletben) db függőleges vezetékcsatorna tartó db vízszintes vezetékcsatorna tartó Vezetékcsatorna ajtókhoz, L = 2000 mm (30 db-os készletben), Öntapadó csatorna, 30 x 30 mm Hajlékony védőcső ajtókábelezéshez Hossz = 500 mm, belső átmérő = 19 mm Megszakítható sorozatkapocs segédáramköri kábelezéshez db kábelátvezető mellső vezetékezéshez Vízszintes vezetéktartó bilincs Vízszintes vezetékcsatorna Függőleges vezetékcsatorna tartó Vezetékcsatorna ajtókhoz Takaró vízszintes bilincshez Függőleges vezetékcsatorna Vízszintes vezetékcsatorna tartó Beépítési tartozékok Mélység a mögött (mm) Hasznos hossz (mm) Rendelési szám Beépítés moduláris sínre Állítható moduláris sín Süllyesztett moduláris sín Hátsó moduláris sín Moduláris sín furattal 64 mm, 450 mm távolság a furatközéppontok között Moduláris sínek készülékek beépítéséhez Moduláris sín Állítható moduláris sín Moduláris sín, L = 1600 mm, 4 db 6,4 mm furattal, a furatok középpontja között mm távolsággal Függőleges modulhelyek Hasznos magasság (mm) Hasznos szélesség (mm) Mélység a mögött (mm) Rendelési szám Beépítés rácsos szerelőlapon szekrényben Rácsos szerelőlap Süllyesztett rácsos szerelőlap Beépítés rácsos szerelőlapon 300 mm széles csatornában Rácsos szerelőlap Süllyesztett rácsos szerelőlap Hajlékony védőcső ajtókábelezéshez C351

25 Tartozékok Szerelési tartozékok Rendelési szám 20 db M5-ös csavar készülékek függőleges főtartóra szereléséhez db kalickás anya rácsos szerelőlapokhoz M db kalickás anya rácsos szerelőlapokhoz M db kalickás anya rácsos szerelőlapokhoz M db kalickás anya moduláris sínekhez M db kalickás anya moduláris sínekhez M db kalickás anya moduláris sínekhez M db Pratic emelő db M5 hatlapú távtartó H = 9 mm db M5 hatlapú távtartó H = 23 mm db M5 hatlapú távtartó H = 55 mm db M6 hatlapú távtartó H = 9 mm db M6 hatlapú távtartó H = 23 mm db M6 hatlapú távtartó H = 25 mm db M6 hatlapú távtartó H = 55 mm db M8 hatlapú távtartó H = mm db univerzális saroktartó db univerzális saroktartó Földelősodrony, 6 mm Földelővezeték, 6 mm A sodrony egyik végére Ø4 mm, a másik végére Ø6 mm saru van szerelve. Felhasználás: b ajtók földelése b tartókeret földelése Ajtókilincsek (kivéve: G rendszer, IP55) Rendelési szám EURO kilincs zárbetét nélkül ASSA/ABLOY kilincs zárbetét nélkül RAL 7016 standard kilincs zárbetét nélkül Zárbetétek, dugózárak Az alábbi zárbetétek a Prisma Plus sorozat összes kilincsébe beszerelhetők (kivéve: G rendszer, IP55 védettségi szint) a szabványos 405-ös zárbetét eltávolítása után. Rend. szám Zárbetétek Zárbetét ös zárbetét egy kulccsal Zárbetét ös zárbetét két kulccsal Zárbetét E zárbetét két kulccsal Zárbetét A zárbetét két kulccsal Zárbetét A zárbetét két kulccsal Dugózárak kétcsapos DIN zárbetét csavarhúzó nyílású zárbetét ,5 mm-es háromszögcsapos zárbetét mm-es háromszögcsapos zárbetét mm-es háromszögcsapos zárbetét mm-es háromszögcsapos zárbetét mm-es háromszögcsapos zárbetét mm-es háromszögcsapos zárbetét mm-es háromszögcsapos zárbetét mm-es belső négyzetnyílású zárbetét Kilincslakatoló készlet, az összes Prisma Plus szekrényre (kivéve: G rendszer, IP55 védettségi szint), az összes fenti zárbetéttel ellátott kilincsre felszerelhető. Javítókellékek és rajztartó Rendelési szám Javító spray, RAL 9001 színben Javítófesték ecsettel, RAL 9001 színben Öntapadó rajztartó, RAL 9001 színben C352

26 Tartozékok Plombálható csavar Homloklap tartozékok Rendelési szám 4 db plombálható csavar Takarólemezek moduláris készülékekhez Takarólemezcsík, H = 46 mm, L = 1000 mm osztható takarólemez, H = 46 mm, L = 90 mm, szín: fehér RAL Takarólemez moduláris készülékhez Kapcsolószekrényazonosítótábla Takarólemez Compact/ Interpact készülékhez Takarólemezek Compact NSX100/250 és Interpact INS250 készülékekhez 1 osztható takarólemez, H = 85 mm, L = 147 mm szín: fehér RAL fogantyú szín: fehér RAL 9001 kettős öntapadó felülettel Kapcsolószekrény-azonosítótábla Bepattintható címkék és gravírozott táblák A bepattintható tartót papírcímkével és átlátszó takaróval szállítjuk. A ra vízszintesen és függőlegesen is felpattintható, valamint bárhová felcsavarozható (tömör ajtó, tömör stb.). A gravírozott táblák külön rendelendők, a papírcímkék helyére tehetők. Méret 12 db bepattintható címke 12 db gravírozott tábla 18 x 35 mm x 72 mm x 85 mm FÉNYES Bepattintható címke Gravírozott tábla FÉNYES Öntapadó címkék és címketartók Az öntapadó címketartókat papírcímkével és átlátszó takaróval szállítjuk. Méret 12 címketartó, W = 180 mm 12 öntapadó címketartó, W = 432 mm H = 24 mm H = 36 mm Öntapadó címke Szabványos szimbólumok Szimbólumok Minden lapon az azonosító címkékre ragasztható öntapadó azonosító címkék vannak, amelyek segítségével az áramkör típusát lehet meghatározni. Szabványos szimbólumok: b terhelések: foglalatok, jelzőlámpák, fűtőegységek stb. b helyiségek: hálószoba, fürdőszoba stb. Különleges szimbólumok: b terhelések: villámvédő, kapu, úszómedence stb. b helyiségek: technikai helyiség, számítógépterem stb. Rendelési szám 10 szimbólumból álló készlet, szabványos Tartalék sorok Magasság (mm) Függőleges modulok H = 50 mm Tömör Átlátszó tér, W = 600 mm Oldalsó csatorna: W = 300 mm a G rendszer esetében Nyitható tömör C353

27 Gyűjtősínek Tartozékok Hátsó gyűjtősínek A A hátsó gyűjtősínek közvetlenül a keret függőleges főtartóira szereltek. A sínek 3P és 4P, A névleges áramú változatokban készülnek. Kétféle hoszszúságban (1000 és 1400 mm) rendelhetők, szükség esetén méretre vághatók. A Compact, illetve Interpact készülékekhez történő csatlakozáshoz két függőleges modulméretnyi helyre van szükség (2 x 50 mm). Rézsín M6 Síntartó Rézsínek Névleges áram (A) Sínek mérete (mm) Rendelési szám 4 db rézsín, L = x x x db rézsín, L = x x x Hátsó gyűjtősíntartó Hátsó gyűjtősíntakaró,mely véd a síncsatlakozások közvetlen érintése ellen Szerelési anyagokkal együtt szállítjuk. H = 100 mm 4 db hajlékony, 125 A-es, L = 230 mm hosszúságú csatlakozásból álló készlet (NG125, NSX és INS csatlakozóblokkokhoz) 4 db 160 A-es csatlakozás, készülékek közvetlen táplálásához a kapcsolószekrény hátsó gyűjtősíneiről. Hátsó gyűjtősín-csatlakozás 200 A-es Multiclip elosztóblokkokhoz db derékszögű rézidom, 250 A, két hátsó gyűjtősín-készlet közötti villamos csatlakozás kialakításához. 20 db M6 x 20 mm-es csavarból álló készlet (20 db csavar + 20 db anya db lapos alátét) 8.8 osztályú 40 db M6 x 16 mm-es csavarból álló készlet (40 db csavar + 40 db lapos alátét) osztályú 4 db hajlékony csatlakozás, 125 A Hátsó gyűjtősín csatlakozás Multicliphez Derékszögű rézidom Rézsín, M6 Lépcsős gyűjtősín-tartó Lépcsős gyűjtősínek 630 A A lépcsős gyűjtősínek 300 mm széles kábelcsatornába szereltek. Különösen alkalmasak két, a kábelcsatorna két oldalára szerelt szekrény közötti elosztásra. A csatlakozási pontok kezelőoldalról könnyen elérhetők. A sínek döntött szerelése megkönnyíti a csatlakozást és a kábelvezetést. 3P és 4P, A névleges áramú kivitelben készülnek. Kétféle hosszban (1000 és 1400 mm) rendelhetők, igény szerint méretre vághatók. Rézsínek Névleges áram (A) Sínek mérete (mm) Rendelési szám 4 db rézsín, L = x x x db rézsín, L = x x x x Lépcsős gyűjtősín-tartó Tartozékok Lépcsős gyűjtősín-fedél, L = 1500 mm, mely véd a síncsatlakozások közvetlen kezelőoldali érintése ellen. Szerelési anyagokkal együtt szállítjuk. 4P lépcsős gyűjtősín-csatlakozás 200 A-es Multiclip elosztóblokkokhoz db M6 x 20 mm-es csavarból álló készlet (20 db csavar + 20 db anya db lapos alátét) 8.8 osztályú 40 db M6 x 16 mm-es csavarból álló készlet (40 db csavar + 40 db lapos alátét) osztályú Lépcsős gyűjtősín fedél 4P lépcsős gyűjtősíncsatlakozás Multicliphez C354

28 Powerclip gyűjtősínek A A Powerclip gyűjtősínek kompakt, teljesen szigetelt kivitelű sínek (IPxxB védelmi fokozat). Kapcsolószekrénybe szerelhetően, szerelésre kész állapotban szállítjuk. A gyűjtősín 3P és 4P, A névleges áramú kivitelben rendelhető. Négyféle hosszúságban készül, 150 illetve 200 mm-enként (a névleges áramtól függően) a kívánt hosszra vágható. 125 A-es Powerclip gyűjtősínek A gyűjtősínek 3P és 4P változatban, kétféle hosszúságban (450 és 750 mm) rendelhetők. A sínek 150 mm-es osztás szerint méretre vághatók. A gyűjtősínekhez mellékelt bepattintható fedelek védik a kábelsarukat; a fedelek szükség esetén kivághatók. Rendelési szám 3P L = 450 mm P L = 750 mm P L = 450 mm P L = 750 mm Gyűjtősín csatlakozás 4 db 125 A-es csatlakozáshoz (NG125 és INS, belső nyílású csatlakozókkal felszerelt készülékekhez) Gyűjtősín csatlakozás 95 mm 2 -es belső nyílású csatlakozók INS készülékekhez: db-os készlet Gyűjtősín csatlakozás 95 mm 2 -es belső nyílású csatlakozók INS készülékekhez: db-os készlet NSX400 csatlakozóblokk a betápkészülék és a gyűjtősín között 160/630 A-es Powerclip gyűjtősínek A gyűjtősínek 3P és 4P, kétféle hosszúságú (1000 és 1400 mm) kivitelben rendelhetők. A sínek 200 mm-es osztás szerint méretre vághatók. A gyűjtősínekhez mellékelt bepattintható takarólapok védik a kábelsarukat; a takarólapok szükség esetén kivághatók. A készülékekhez előre gyártott csatlakozások rendelhetők. 160A 250A 400A 630A 3P L=1000 mm L=1400 mm P L=1000 mm L=1400 mm Csatlakozás a betápáló készülék és a Powerclip gyűjtősínek között Teljesítmény-csatlakozóblokk NSX (csatlakozókkal) NSX NSX Univerzális csatlakozóblokk + függőleges betápkészülék csatlakozó Univerzális teljesítménycsatlakozóblokk (csatlakozók nélkül) Csatlakozó az univerzális teljesítménycsatlakozóblokkhoz 4 db 160 A-es gyűjtősín csatlakozás, L = 230 mm 100/250 A /630 A Függőleges NSX100/ Függőleges NSX100/250 csatornában Függőleges NSX400/630 csatornában NSA Csatlakozás 200 A-es Multiclip és Powerclip gyűjtősínek között 200 A-es négypólusú csatlakozás Multicliphez (mellékelt szerelési anyagokkal) mm 2 -es kiegészítő blokk 3P mm 2 -es kiegészítő blokk 4P mm 2, 4P kiegészítő blokk Tartozékok 12 Powerclip lecsatlakozó blokk 6 mm 2 -es és 10 mm 2 -es csatlakozókkal Powerclip lecsatlakozó blokk 16 mm 2 -es csatlakozókkal db IPxxB bepattintható csatlakozófedél Powerclip gyűjtősínekhez: a kábelsarukat védik, szükség esetén kivághatóak. IPxxB védettségi szintet nyújtanak a derékszögű kábelsaruk és a mm 2 -es kábelek számára. 20 db CHC M6 x 12 mm-es csavarból álló készlet Powerclip gyűjtősínekhez: Villamos csatlakozások létesítésére rézsíneken. Lecsatlakozó blokk Bepattintható fedél gyűjtősínhez C355

29 Distribloc elosztóblokk Distribloc elosztóblokk, 4P, A Az elosztóblokk falra szerelhető vagy állószekrények (G rendszer) készülékterébe vízszintesen, vagy a szekrények kábelcsatornájába függőlegesen szerelhető. Az elosztóblokk a következő elemekből áll: b 2 db szigetelőanyagból k b észült lépcsős tartó b 4 db döntött rézsín 25 mm távolságban lévő furatokkal v 13 db menetes M6-os furat a leágazásokhoz v 4 db 12,2 mm átmérőjű furat az elosztóblokk táplálásához. Mellékelt tartozékok: b M6-os szerelési anyagok b 1 db IPxxB védettségi szintnek megfelelő kezelőoldali szigetelő takarólemez Névleges áramerősség (40 C-on) 160 A 250 A 400 A 630 A Sínek mérete (mm) 15 x 5 20 x 5 32 x 5 32 x 8 Névleges szigetelési feszültség (Ui) 750 V 750 V 750 V 750 V Névleges rövid idejű határáram Icw(kA eff/1 s) 10 ka 13 ka 20 ka 25 ka Betáplálás kábelek préselt sarukkal mm² hajlékony sínekkel b 20 x 2 mm-es az NSX100/160 készülék esetében b 20 x 3 mm-es az NSX250 készülék esetében b 32 x 5 mm-es az NSX400 készülék esetében b 32 x 8 mm-es az NSX630 készülék esetében 13 leágazás fázisonként, max. 50 mm² Beépítés b a falra szerelt vagy állószekrények függőleges főtartóira csavarozva vízszintesen (G rendszer) b a 300 mm-es kábelcsatornák függőleges főtartóira csavarozva függőlegesen (G rendszer) b tömör vagy rácsos szerelőlapra csavarozva (P/G rendszer) b számú adapterre csavarozva (P rendszer) Mellékelt tartozékok b M6-os szerelési anyagok b 1 db IPxxB védettségi szintnek megfelelő kezelőoldali szigetelő takarólemez Distribloc elosztóblokk, 4P, A A 4P Distribloc elosztóblokk a következő elemekből áll: b teljesen szigetelt, egy darabból készült elosztóblokk, IPxxB védelmi fokozatnak megfelelően (közvetlen érintés elleni védelem) b moduláris takaró A kialakítása (45 mm-es orrkiképzés) tökéletesen illeszkedik a moduláris készülékekből álló sorba. Distribloc 160A előre gyártott csatlakozással Distribloc 125 A Rendelési szám Névleges üzemi áramerősség Ie (40 C) 125A 160A 9 mm-es modulhelyek 12 Méretek mag. x hossz. x mélys. (mm) 127 x 108 x 48 Névleges feszültség 690 VAC Névleges szigetelési feszültség 750 VAC Névleges lökőfeszültség 8 kv Betáplálás Csatlakozónyílás a 125 A-es Distribloc elosztóblokkon 6 35 mm² keresztmetszetű, hajlékony kábelek (10 35 mm² tömör kábelek) számára. A 160 A-es Distribloc elosztóblokk táplálása előre gyártott hajlékony csatlakozókkal történik. A csatlakozók az elosztóblokk jobb vagy bal oldalán elhelyezkedő INS100/160 megszakító kapcsolóhoz csatlakoztathatók. Rugós csatlakozók: b 2 db 1 10 mm² keresztmetszetű, hajlékony vagy tömör leágazó kábelhez b 3 db 1 6 mm² keresztmetszetű, hajlékony vagy tömör leágazó kábelhez b 7 db 1 4 mm² keresztmetszetű, hajlékony vagy tömör leágazó kábelhez Csatlakozónyílások: b 1 db 4 16 mm² keresztmetszetű hajlékony, 4 25 mm² keresztmetszetű tömör leágazó kábelhez Kiegészítők Rendelési szám db hajlékony csatlakozó, 35 mm², L = 210 mm A 125 A-es Distribloc táplálásához, C120, NG125 vagy INS125 készülékről. C356

30 Polybloc elosztóblokk NG125 készülékkel táplált 3 db 160 A-es Polybloc elosztóblokk, moduláris sínen, függőlegesen szerelve 160 A-es Polybloc elosztóblokk, 1 4P A 160 A-es Polybloc különálló elemekből épül fel, amelyek egyedül is használhatók, illetve amelyek kombinálásával 2P, 3P és 4P csatlakozóblokkok építhetők fel. Szerelésük rendkívül gyors. Moduláris sínre pattinthatók, táplálásuk belső nyílású csatlakozókon keresztül, kábelekkel történik. A rugós csatlakozók döntöttek, ami megkönnyíti a kábelek csatlakoztatását, és csökkenti a tömör, illetve sodrott csatlakozókábelek szükséges hajlítási sugarát. Szállítása mellékelt védőfedéllel történik, amelynek kábelvezető szerepe is van. 1P 2P 3P 4P Rendelési szám x x x Névleges üzemi áramerősség 160 A (40 C-on): Terhelésoldali csatlakozások 6 2 x 6 3 x 6 4 x 6 (min. 1 mm 2 -es keresztmetszetű vezetékkel) Méretek 95 x 38 x x 76 x x 114 x x 152 x 70 mag. x hossz. x mélys. (mm) Névleges feszültség 690 V Névleges szigetelési 750 V feszültség Névleges lökőfeszültség 8 kv Betáplálás Közvetlenül a belső nyílású csatlakozókon keresztül, maximálisan 70 mm²-es kábelekkel. Maximálisan 6 db 16 mm²-es kábellel. 250 A-es Polybloc elosztóblokk, 3 4P A Polybloc elosztóblokkok 250 A áramerősségig közvetlenül Compact megszakítók és Interpact szakaszolókapcsolók alá szerelhetők. Vízszintes helyzetben gyorsan rögzíthetők. A villamos csatlakozások közvetlenül a készülékek csatlakozóival történnek. Szélességük a készülékek szélességével egyezik meg, a kapcsolószekrényben külön helyet nem foglalnak. A csatlakozók döntöttek, ami megkönnyíti a kábelek csatlakoztatását, és csökkenti a tömör, illetve sodrott csatlakozó kábelek hajlítási sugarát, megelőzve a határértékek túllépését. 3P 4P Rendelési szám Névleges üzemi áramerősség 250 A Ie (40 C): Méretek 105 x 138 x x 138 x 63 mag. x hossz. x mélys. (mm) Névleges feszültség 690 V Névleges szigetelési feszültség 750 V Névleges lökőfeszültség 8 kv Betáplálás Maximálisan 250 A-ig, közvetlenül a Compact NSX és Interpact INS készülékek csatlakozóin keresztül. Fázisonként m aximálisan 6 db 10 mm²-es és 3 db 16 mm²-es kábellel. Beépítés b Vízszintesen szerelt Compact NSX100/250 és Interpact INS250 készülékek szerelőlapjára. b Függőlegesen szerelt Compact NSX100/250 és Interpact INS250 készülékek alá. Ebben az esetben a Polybloc elosztóblokkokat állítható mélységű moduláris sínre kell szerelni (03002 G rendszer). Vízszintesen szerelt Polybloc faliszekrényben Kiegészítők Rendelési szám mm²-es 3P kiegészítő csatlakozóblokk-készlet (3 db) 35 mm²-es 4P kiegészítő csatlakozóblokk-készlet (4 db) A kiegészítő blokkok 250 A-es Polybloc elosztóblokkra szerelhetők, csavarszorítós csatlakozóikkal fázisonként 2 db 35 mm²-es kábelt képesek fogadni. Kiegészítő blokkok Polybloc elosztóblokkal C357

31 Multiclip elosztóblokk Multiclip elosztóblokk 4P, 63/80 A Multiclip elosztóblokk, 4P fél sor készülékhez Multiclip elosztóblokk, 4P Rendelési szám Névleges üzemi áramerősség Ie (40 C): 63 A 80 A Méretek mag. x hossz. x mélys. (mm) 39 x 216 x x 378 x 37 Névleges feszültség Ue 440 V Névleges szigetelési feszültség Ui 500 V Névleges lökőfeszültség Uimp 6 kv Teljes levezetési áram Imax b 4 mm²-es kábeles leágazás: Imax=32 A b 6 mm²-es kábeles leágazás: Imax=40 A b 2 db 6 mm²-es kábel: Imax=63 A Betáplálás Maximálisan 25 mm²-es kábeleket befogadó csatlakozónyílásokon keresztül, általában egy leágazáscso portot ellátó betápláló készülékről. Felülről és alulról jövő kábelek fogadására egyaránt alkalmasak. Beépítés Betáplálás 100 mm hosszú rézsínekkel Fázisonként: b 2 csatlakozási pont maximálisan 6 mm 2 keresztmetszetű kábelekhez b 2 csatlakozási pont maximálisan 4 mm 2 keresztmetszetű kábelekhez a nullavezetőre vonatkozóan, b 4 csatlakozási pont maximálisan 6 mm 2 keresztmetszetű kábelekhez b 4 csatlakozási pont maximálisan 4 mm 2 keresztmetszetű kábelekhez Fázisonként: b 2 csatlakozási pont maximálisan 6 mm 2 keresztmetszetű kábelekhez b 7 csatlakozási pont maximálisan 4 mm 2 keresztmetszetű kábelekhez a nullavezetőre vonatkozóan, b 4 csatlakozási pont maximálisan 6 mm 2 keresztmetszetű kábelekhez b 13 csatlakozási pont maximálisan 4 mm 2 keresztmetszetű kábelekhez A csatlakozási pontok egyetlen, hajlékony vagy tömör kábelt képesek fogadni. b moduláris sín hátoldalára pattintva b tömör vagy rácsos hátlapra csavarozva 1 készlet, amely 10 db 4 mm 2 -es csatlakozót tartalmaz + 1 készlet, amely 6 db 6 mm 2 -es csatlakozót tarzót tartalmaznak + 1 készlet, amely 6 db 6 mm 2 -es csat- 2 készlet, amelyek egyenként 10 db 4 mm 2 -es csatlakotalmazlakozót tartalmaz Multiclip elosztóblokk 2-4P, 160/200 A 4P fél sor készülékhez 2P 3P 4P Rendelési szám Névleges üzemi áramerősség (40 C) Ie 160A 200A 200A 200A Méretek mag. x hossz. x mélys. (mm) 52 x 216 x x 432 x x 432 x x 432 x 43 Névleges feszültség Ue 690 V Névleges szigetelési feszültség Ui 750 V Névleges lökőfeszültség Uimp 8 kv Teljes levezetési áram Imax b 10 mm 2 -es kábeles leágazás: Imax = 50 A b 2 db 10 mm 2 -es kábel: Imax = 63 A Betáplálás b közvetlenül a csatlakozókhoz: b 50 mm 2 -es kábelek préselt sarukkal b 20 x 3 mm-es hajlékony sínek b Powerclip szigetelt gyűjtősínekről falra szerelt vagy állószekrényekben (04021) b a szekrényben elhelyezett oldalsó, hornyolt gyűjtősínekről (a csatlakozást ki kell alakítani) b falra szerelt vagy állószekrények kábelcsatornájában elhelyezett gyűjtősínekről (04024) b falra szerelt vagy állószekrények hátsó gyűjtősíneiről (04029). Beépítés Betáplálás 100 mm hosszú rézsínekkel b 6 csatlakozási pont minden egyes fázis számára b 9 csatlakozási pont a nullavezető számára b 12 csatlakozási pont a fázisok és a nullavezető számára b 12 csatlakozási pont minden egyes fázis számára b 18 csatlakozási pont a nullavezető számára A csatlakozási pontok egyetlen, hajlékony vagy tömör, 10 mm 2 -es kábelt képesek fogadni. b moduláris sín hátoldalára pattintva b tömör vagy rácsos hátlapra csavarozva. 12 db összekötőt tartalmazó két, egyenként 12 db csatla- két, egyenként 12 db csat- készlet kozót tartalmazó készlet lakozót tartalmazó készlet b 12 csatlakozási pont minden egyes fázis számára b 18 csatlakozási pont a nullavezető számára két, egyenként 12 db csatlakozót tartalmazó készlet Tartozékok b IPxxB védőfedelek a betápláló csatlakozókhoz b a betápláló csatlakozókhoz szükséges egyéb szerelési anyagok. Gyűjtősín csatlakozás Rendelési szám Csatlakozás 200 A-es Multiclip elosztóblokk és Powerclip szigetelt gyűjtősínek között (szekrényen belül) Csatlakozás 200 A-es Multiclip elosztóblokk és vezetékcsatornában elhelyezett gyűjtősínek között (szekrényen belül) Csatlakozás 200 A-es Multiclip elosztóblokk és hátsó gyűjtősínek között (szekrényen belül) C358

32 Sorozatkapcsok Beépítés 300 mm széles csatornába A két tartóból álló szerelőlap a következő egységeket tartalmazza: b 1600 mm hosszúságú moduláris sín sorozatkapcsok számára; a sín méretre vágható, 450 mm-enként egy-egy 6,4 mm átmérőjű furattal van ellátva. b földelősín. A tartókon kivágások vannak, amelyekhez a csatlakozókábelek könnyen hozzáerősíthetők Rendelési szám Konzolok a sorozatkapcsok és a földelősín fölerősítéséhez Moduláris sín, L = 1600 mm Állítható mélységű moduláris sín 45 -os tartó moduláris sínekhez Beépítés a szekrény felső, illetve alsó részébe A sorozatkapcsok csoportosítva olyan moduláris sínekre szerelhetők, amelyek: b állítható mélységűek (03002) vagy b a kapcsolószekrény hátoldalába szereltek (03004). Ez utóbbi esetben a sínek tartókkal, illetve távtartókkal megemelhetők, vagy különleges tartók segítségével 45 -kal megdönthetők. Rendelési szám Beépítés közvetlenül a függőleges főtartókra Állítható mélységű moduláris sín, L = 432 mm Hátsó moduláris sín, L = 432 mm Sín beépítése 45 -os tartókra 2 db 45 -os tartó moduláris sínek számára Sín beépítése konzolokra 2 db konzol függőleges főtartókhoz H = 15 mm db konzol függőleges főtartókhoz H = 45 mm db konzol függőleges főtartókhoz H = 80 mm Sín beépítése hatlapú távtartókra 4 db M6-os hatlapú távtartóból álló készlet H = 9 mm db M6-os hatlapú távtartóból álló készlet H = 23 mm db M6-os hatlapú távtartóból álló készlet H = 55 mm Konzol függőleges főtartókhoz A kapcsolószekrényben elfoglalt hely nagysága Maximális kábelkeresztmetszet Sorozatkapcsok szélessége Elfoglalt függőleges modulméretek Alkalmazandó tömör 4 mm 2 6 mm mm 2 8 mm mm 2 10 mm mm 2 12 mm Alkalmazandó nyitható Hatlapú távtartó 4 db függőleges moduláris sínnel sorozatkapcsokhoz Beépítés speciális szerelvény alkalmazásával A szerelvény nagyszámú sorozatkapocs minimális helyre történő beépítését teszi lehetővé. Különösen hasznos abban az esetben, ha a sorozatkapcsok számára nem szerelhető fel külön csatorna. A szekrények felső vagy alsó részébe szerelhető konzolok 4 db 200 mm-es szimmetrikus sínt tartanak. A sínek a kábelvezetés megkönnyítése érdekében függőlegesen szereltek. A különböző méretű sorozatkapcsok használatának, illetve az oldalról, vagy szemből történő csatlakozás megkönnyítése érdekében a sínek közötti távolság, illetve a sínek beépítési mélysége egyenként beállítható. A szerelvény kivágásokat tartalmaz, amelyekhez a csatlakozókábelek könnyen kikötözhetők. A külön rendelendő földelősínek a sorozatkapocssorok közé szerelhetők, így különböző elrendezések hozhatók létre, például: b 4 készlet sorozatkapocs b 3 készlet sorozatkapocs + 1 vagy 2 földelősín (L = 290 mm) Magasság Függőleges modulhelyek Rendelési szám 4 db függőleges moduláris sínnel sorozatkapcsok számára 250 mm C359

33 Földelősínek 35 mm 2 -es csatlakozó + földelőblokk A földelősín kivitelében lehet: b szigeteletlen földelősín, 12 x 3 mm méretű, 330 mm hosszúságú csatlakozószakasszal, 35 mm 2 befogadóképességű belső nyílású csatlakozókkal felszerelve; a sínre rugós csatlakozójú földelőblokkok pattinthatók fel, b 200 vagy 450 mm hosszúságú földelősín, 35 mm 2 befogadóképességű belső nyílású csatlakozókkal és kalickás csavaros csatlakozókkal. Rendelési szám Szigeteletlen földelősín, 12 x 3 mm méretű, 330 mm hosszúságú csatlakozó szakasszal, 35 mm 2 befogadóképességű belső nyílású csatlakozókkal, illetve a földelőblokkok számára rugós csatlakozókkal felszerelve 4 db földelőblokk, 12 x 4 mm 2 -es rugós csatlakozóval (L = 75 mm) db földelőblokk, 3 x 16 mm 2 -es rugós csatlakozóval (L = 37 mm) mm 2 csatlakozó + földelősín Földelősín moduláris sínen Földelősín a szekrény hátoldalán 45 -os tartó földelősínhez Földelősín kalickás csavaros csatlakozókkal Földelősín 40 kalickás csavaros csatlakozóval és egy 35 mm 2 -es csatlakozóval (L = 450 mm) 2 földelősín 20 kalickás csavaros csatlakozóval és egy 35 mm 2 -es csatlakozóval (L = 200 mm) Beépítés a szekrény felső vagy alsó részébe Az alkalmazott földelősín lehet: b 450 mm-es földelősín szekrénybe szerelve, kalickás csavaros csatlakozókkal vagy rugós csatlakozókkal b 200 mm-es földelősín kalickás csavaros csatlakozókkal, csatornába szerelve. Rendelési szám Földelősín moduláris sín hátoldalára szerelve 2 db tartó földelősín moduláris sínre történő szereléséhez Földelősín a szekrény hátoldalára szerelve Földelősín 45 -os tartókra szerelve 2 db 45 -os tartó földelősínhez Konzolokra szerelt földelősín 2 db konzol, földelősín függőleges főtartóra szereléséhez H = 15 mm db konzol, földelősín függőleges főtartóra szereléséhez H = 45 mm db konzol, földelősín függőleges főtartóra szereléséhez H = 80 mm Konzol Hatlapú távtartók Hatlapú távtartókra szerelt földelősín 4 db M6-os hatlapú távtartóból álló készlet H = 9 mm db M6-os hatlapú távtartóból álló készlet H = 23 mm db M6-os hatlapú távtartóból álló készlet H = 55 mm Konzol függőleges rögzítéshez 2 db 200 mm-es földelősín rögzítése Nullavezető távtartó sorozat kapcsokhoz és földelősínhez Beépítés a szekrény oldalába A földelősín a szekrény oldalába függőlegesen szerelhető két konzol segítségével, amelyek a szekrény függőleges főtartóihoz rögzítik. Ez a megoldás számottevő helyet takarít meg a készüléktérben, és fölöslegessé teszi 300 mm-es csatorna alkalmazását. Rendelési szám 2 db rögzítőkonzol, földelősín függőleges főtartóhoz rögzítéséhez H = 45 mm db rögzítőkonzol, földelősín függőleges főtartóhoz rögzítéséhez H = 15 mm db rögzítőkonzol, földelősín függőleges főtartóhoz rögzítéséhez H = 80 mm Beépítés 300 mm széles csatornába Az alkalmazott földelősín lehet kalickás csavaros csatlakozókkal vagy rugós csatlakozókkal felszerelt földelősín. A két tartóból álló szerelőlap (04220) a következő alkatrészekkel van felszerelve: b 1 db 1600 mm-es moduláris sín (04226) a sorozatkapcsok számára b 1 db földelősín. A szerelvény kivágásokat tartalmaz, amelyekhez a csatlakozókábelek könynyen kikötözhetők. Rendelési szám sorozatkapcsok és földelősín számára Szerelés speciális szerelőlapra Az alkalmazott földelősín lehet 200 mm-es földelősín kalickás csavaros csatlakozókkal. A sorozatkapcsok számára készült szerelőlap (04223) 2 db 200 mm-es, kalickás csavaros csatlakozókkal felszerelt földelősínt rögzíthet. Rendelési szám 4 db, sorozatkapcsok rögzítésére alkalmas DIN sínnel Nullavezető sín Nullavezető sín szigetelt távtartókkal szerelt földelősínnel alakítható ki. Rendelési szám Nullavezető távtartó C360
