2 Beltéri villamos elosztószekrény ECC ÁLTALÁNOS BEMUTATÁS (rendeléshez) 1. Szekrény rendeltetés Különféle elosztó- és kapcsolórendszeri funkcionális készülékek közös egységben történő elhelyezését biztosítani beltéri ipari környezetben, egyszerű tervezhetőséggel és kiépíthetőséggel. A szekrény kialakítások a Merlin-Gerin védőtokozat és kisfeszültségű készülék- tulajdonságok, funkcionális jellemzők alkalmazásával, vagy más szabványos és hasonló-, moduláris rendszerű villamos gyártmányok beépítésével készülnek. 2. Villamos funkciók A szekrény kialakítás meghatározása a beépítendő villamos feladatok és kezelési (mechanikus) igények ismeretének birtokában lehetséges (betáplálóegység, gyűjtősinek-vezetékkorbácsok, fesz/áram-leágazások, adott készülékek, csatlakozó-blokkok, kezelés-karbantartás szükségletek). A villamos funkcionális igényt illetve az alapadatokat megrendelő közli. Az előirányzott kialakítást gyártó és megrendelő egyeztetik, vagy megfelelőség esetén megegyeznek egy korábbi kialakítás alkalmazásában. 3. Az elosztószekrény őt méretben rendelhető ECC612 tip. fali: 630x595x250mm (maxszéxmé) ECC615 tip. fali: 780x595x250mm (maxszéxmé) ECC621 tip. fali: 1080x595x250mm (maxszéxmé) ECC630 tip. álló: 1680x595x250mm (maxszéxmé) ECC633 tip. álló: 1830x595x250mm (maxszéxmé) 4. Sáv magasság Egy sáv függőleges mérete egyenlő egy 150mm-es vagy 200mm-es homloklap magasságg (megfelel a Prisma 3H vagy 4H modulnak, ahol H=50mm). A homloklap lehet kivágott vagy tele lap. 5. Hasznos szélesség ECC típusok mindegyikénél: 432mm (48mod.) A hasznos szélesség az egy sorban és egymás mellett elhelyezhető készülékek szélességi méretét jelenti, mely egy kivágott homloklap ablak méretével egyenlő. (igazodik a kisfeszültségű készülékek Multi9 modul rendszeréhez, ahol a modul=9mm) 6. Szekrény méret megválasztás menete 1/ előlapon kezelt készülékek helyfoglalás meghatározása, vizsgálata 2/ belső téri készülékek, sorkapcsok, szerelvények helyfoglalás meghatározása, vizsgálata 3/ szekrény sávok (sorok) darabszámának meghatározása 4/ szekrény méret választás a sávok mérete és darabszámuk ismeretében. 7. Típus megadása BNS E C C F Lábazat álló kivitelhez (150mm) Beltéri-szekrény Sávok összes magassága n x H(modul) Szekrény szélesség (595mm) 12H=600mm 21H=1050mm 30H=1500mm 15H=750mm 33H=1650mm például: ECC621 (595mm széles, 21modul magas fali szekrény) Rendeléshez mellékelni kell: - igényelt áramút tervezetet, alapadatokat - villamos készülék típusokat (ha vevő kívánja előírni) - csatlakozó kábelek típusát (vagy külső átmérőket) Berendezéssel együtt szállított dokumentációk: - Elrendezés és villamos kapcsolás - Darabvizsgálati- és műbizonylat

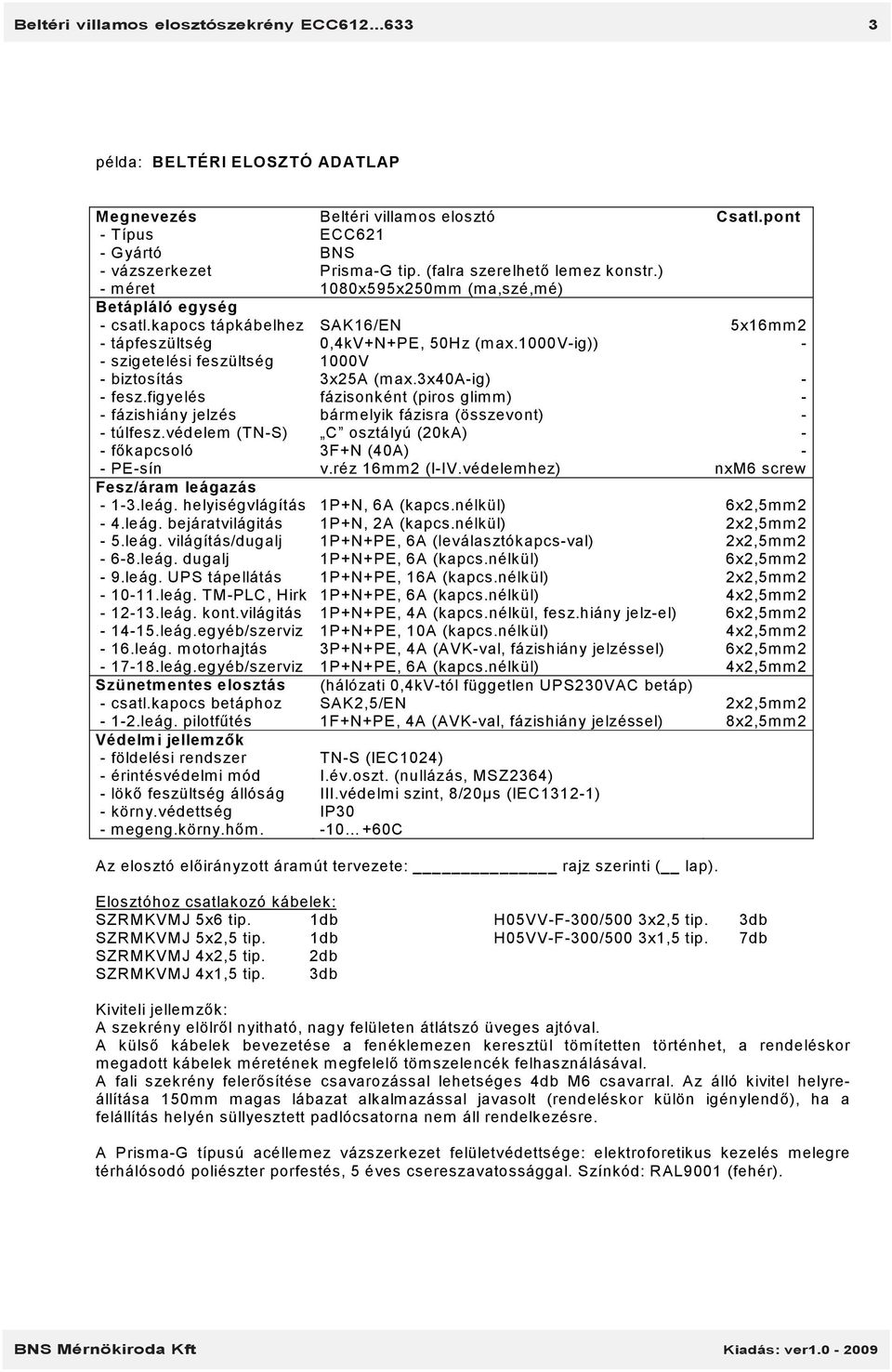

3 Beltéri villamos elosztószekrény ECC példa: BELTÉRI ELOSZTÓ ADATLAP Megnevezés Beltéri villamos elosztó Csatl.pont - Típus ECC621 - Gyártó BNS - vázszerkezet Prisma-G tip. (falra szerelhető lemez konstr.) - méret 1080x595x250mm (ma,szé,mé) Betápláló egység - csatl.kapocs tápkábelhez SAK16/EN 5x16mm2 - tápfeszültség 0,4kV+N+PE, 50Hz (max.1000v-ig)) - - szigetelési feszültség 1000V - biztosítás 3x25A (max.3x40a-ig) - - fesz.figyelés fázisonként (piros glimm) - - fázishiány jelzés bármelyik fázisra (összevont) - - túlfesz.védelem (TN-S) C osztályú (20kA) - - főkapcsoló 3F+N (40A) - - PE-sín v.réz 16mm2 (I-IV.védelemhez) nxm6 screw Fesz/áram leágazás leág. helyiségvlágítás 1P+N, 6A (kapcs.nélkül) 6x2,5mm2-4.leág. bejáratvilágitás 1P+N, 2A (kapcs.nélkül) 2x2,5mm2-5.leág. világítás/dugalj 1P+N+PE, 6A (leválasztókapcs-val) 2x2,5mm2-6-8.leág. dugalj 1P+N+PE, 6A (kapcs.nélkül) 6x2,5mm2-9.leág. UPS tápellátás 1P+N+PE, 16A (kapcs.nélkül) 2x2,5mm leág. TM-PLC, Hirk 1P+N+PE, 6A (kapcs.nélkül) 4x2,5mm leág. kont.világitás 1P+N+PE, 4A (kapcs.nélkül, fesz.hiány jelz-el) 6x2,5mm leág.egyéb/szerviz 1P+N+PE, 10A (kapcs.nélkül) 4x2,5mm2-16.leág. motorhajtás 3P+N+PE, 4A (AVK-val, fázishiány jelzéssel) 6x2,5mm leág.egyéb/szerviz 1P+N+PE, 6A (kapcs.nélkül) 4x2,5mm2 Szünetmentes elosztás (hálózati 0,4kV-tól független UPS230VAC betáp) - csatl.kapocs betáphoz SAK2,5/EN 2x2,5mm2-1-2.leág. pilotfűtés 1F+N+PE, 4A (AVK-val, fázishiány jelzéssel) 8x2,5mm2 Védelmi jellemzők - földelési rendszer TN-S (IEC1024) - érintésvédelmi mód I.év.oszt. (nullázás, MSZ2364) - lökő feszültség állóság III.védelmi szint, 8/20μs (IEC1312-1) - körny.védettség IP30 - megeng.körny.hőm C Az elosztó előirányzott áramút tervezete: rajz szerinti ( lap). Elosztóhoz csatlakozó kábelek: SZRMKVMJ 5x6 tip. 1db H05VV-F-300/500 3x2,5 tip. 3db SZRMKVMJ 5x2,5 tip. 1db H05VV-F-300/500 3x1,5 tip. 7db SZRMKVMJ 4x2,5 tip. 2db SZRMKVMJ 4x1,5 tip. 3db Kiviteli jellemzők: A szekrény elölről nyitható, nagy felületen átlátszó üveges ajtóval. A külső kábelek bevezetése a fenéklemezen keresztül tömítetten történhet, a rendeléskor megadott kábelek méretének megfelelő tömszelencék felhasználásával. A fali szekrény felerősítése csavarozással lehetséges 4db M6 csavarral. Az álló kivitel helyreállítása 150mm magas lábazat alkalmazással javasolt (rendeléskor külön igénylendő), ha a felállítás helyén süllyesztett padlócsatorna nem áll rendelkezésre. A Prisma-G típusú acéllemez vázszerkezet felületvédettsége: elektroforetikus kezelés melegre térhálósodó poliészter porfestés, 5 éves csereszavatossággal. Színkód: RAL9001 (fehér).

1000v-ig)) - - szigetelési feszültség 1000V - biztosítás 3x25A (max.3x40a-ig) - - fesz.figyelés fázisonként (piros glimm) - - fázishiány jelzés bármelyik fázisra (összevont) - - túlfesz.

4 V V V CT CT CT Beltéri villamos elosztószekrény ECC példa: ECC621 tip. SZEKRÉNY ELRENDEZÉS (ajtó nélkül) 595 mélység= 238 (ajtó nélkül) 432 Hasznos beépitési hossz H (homloklap nélkül) 4H Sáv magasságok Kivágás méret 4H 47 3H 3H 3H Q1 FŐKAPCSOLÓ Alkalmazott feliratok, figyelmeztető táblák a készüléksor alatt feltüntetve.

beépitési hossz 1 080 4H (homloklap nélkül) 4H Sáv magasságok Kivágás méret 4H 47 3H

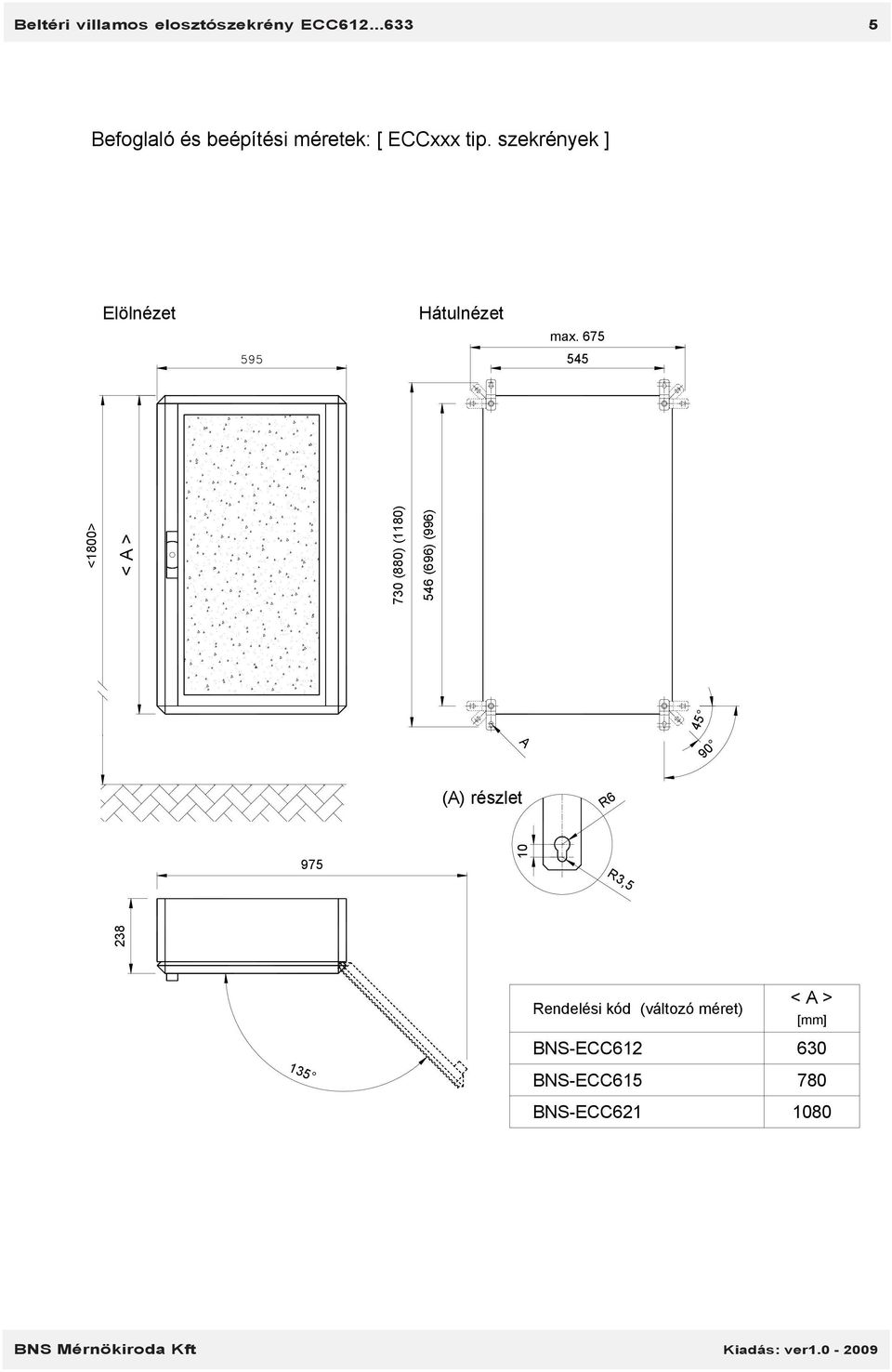

5 R3,5 Beltéri villamos elosztószekrény ECC Befoglaló és beépítési méretek: [ ECCxxx tip. szekrények ] Elölnézet Hátulnézet max <1800> 730 (880) (1180) 546 (696) (996) 45 A 90 (A) részlet R Rendelési kód (változó méret) [mm] BNS-ECC BNS-ECC BNS-ECC

6 R3,5 Beltéri villamos elosztószekrény ECC Befoglaló és beépítési méretek: [ ECCxxx-F tip. szekrények ] Elölnézet Hátulnézet max (1680) 1730 (1880) 1638 (1788) 45 A 90 (A) részlet R Rendelési kód (változó méret) [mm] BNS-ECC630-F BNS-ECC633-F 1830

7 BNS BNS MÉRNÖKIRODA KFT. H-1131 Budapest, Szent László u Tel./Fax: (+36-1) Tel.: (+36-1)
