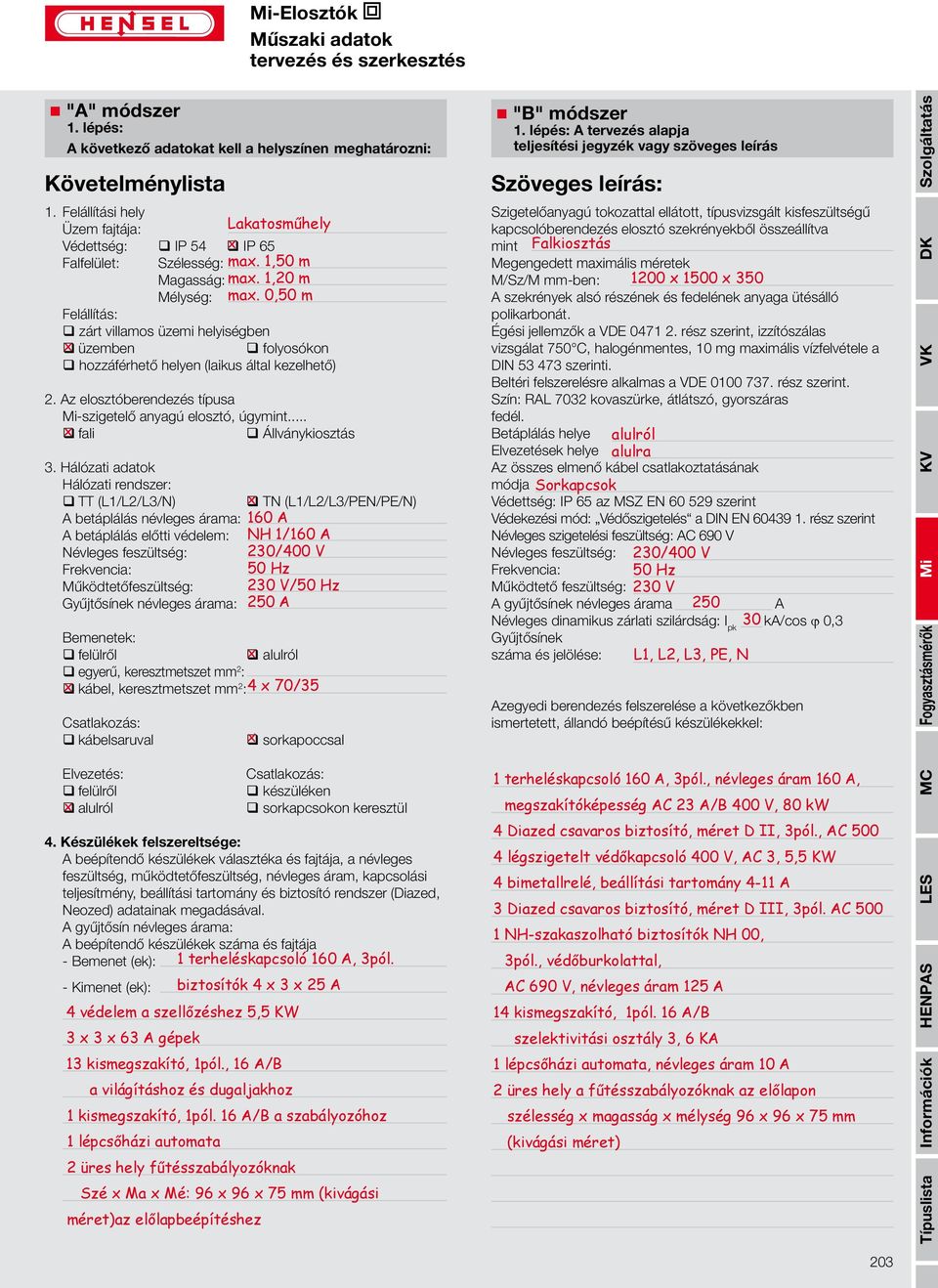

1 "A" módszer 1. lépés: A következő adatokat kell a helyszínen meghatározni: Követelménylista 1. Felállítási hely Üzem fajtája: Lakatosműhely Védettség: IP 54 x IP 65 Falfelület: Szélesség: max. 1,50 m Magasság: max. 1,20 m Mélység: max. 0,50 m Felállítás: zárt villamos üzemi helyiségben x üzemben folyosókon hozzáférhető helyen (laikus által kezelhető) 2. Az elosztóberendezés típusa Mi-szigetelő anyagú elosztó, úgymint... x fali Állványkiosztás 3. Hálózati adatok Hálózati rendszer: TT (L1/L2/L3/N) A betáplálás névleges árama: A betáplálás előtti védelem: Névleges feszültség: Frekvencia: Működtetőfeszültség: Gyűjtősínek névleges árama: Bemenetek: felülről x alulról egyerű, keresztmetszet mm 2 : x kábel, keresztmetszet mm 2 : 4 x 70/35 Csatlakozás: kábelsaruval Elvezetés: felülről x alulról x TN (L1/L2/L3/PEN/PE/N) 160 A NH 1/160 A 230/400 V 50 Hz 230 V/50 Hz 250 A x sorkapoccsal Csatlakozás: készüléken sorkapcsokon keresztül 4. Készülékek felszereltsége: A beépítendő készülékek választéka és fajtája, a névleges feszültség, működtetőfeszültség, névleges áram, kapcsolási teljesítmény, beállítási tartomány és biztosító rendszer (Diazed, Neozed) adatainak megadásával. A gyűjtősín névleges árama: A beépítendő készülékek száma és fajtája - Bemenet (ek): 1 terheléskapcsoló 160 A, 3pól. - Kimenet (ek): biztosítók 4 x 3 x 25 A 4 védelem a szellőzéshez 5,5 KW 3 x 3 x 63 A gépek 13 kismegszakító, 1pól., 16 A/B a világításhoz és dugaljakhoz 1 kismegszakító, 1pól. 16 A/B a szabályozóhoz 1 lépcsőházi automata 2 üres hely fűtésszabályozóknak Szé x Ma x Mé: 96 x 96 x 75 mm (kivágási méret)az előlapbeépítéshez "B" módszer 1. lépés: A tervezés alapja teljesítési jegyzék vagy szöveges leírás Szöveges leírás: Szigetelőanyagú tokozattal ellátott, típusvizsgált kisfeszültségű kapcsolóberendezés elosztó szekrényekből összeállítva mint Falkiosztás Megengedett maximális méretek M/Sz/M mm-ben: 1200 x 1500 x 350 A szekrények alsó részének és fedelének anyaga ütésálló polikarbonát. Égési jellemzők a VDE rész szerint, izzítószálas vizsgálat 750 C, halogénmentes, 10 mg maximális vízfelvétele a DIN szerinti. Beltéri felszerelésre alkalmas a VDE rész szerint. Szín: RAL 7032 kovaszürke, átlátszó, gyorszáras fedél. Betáplálás helye alulról Elvezetések helye alulra Az összes elmenő kábel csatlakoztatásának módja Sorkapcsok Védettség: IP 65 az MSZ EN szerint Védekezési mód: Védőszigetelés a DIN EN rész szerint Névleges szigetelési feszültség: AC 690 V 230/400 V 50 Hz Névleges feszültség: Frekvencia: Működtető feszültség: 230 V A gyűjtősínek névleges árama 250 A Névleges dinamikus zárlati szilárdság: I pk 30 ka/cos ϕ 0,3 Gyűjtősínek száma és jelölése: L1, L2, L3, PE, N Azegyedi berendezés felszerelése a következőkben ismertetett, állandó beépítésű készülékekkel: 1 terheléskapcsoló 160 A, 3pól., névleges áram 160 A, megszakítóképesség AC 23 A/B 400 V, 80 kw 4 Diazed csavaros biztosító, méret D II, 3pól., AC légszigetelt védőkapcsoló 400 V, AC 3, 5,5 KW 4 bimetallrelé, beállítási tartomány 4-11 A 3 Diazed csavaros biztosító, méret D III, 3pól. AC NH-szakaszolható biztosítók NH 00, 3pól., védőburkolattal, AC 690 V, névleges áram 125 A 14 kismegszakító, 1pól. 16 A/B szelektivitási osztály 3, 6 KA 1 lépcsőházi automata, névleges áram 10 A 2 üres hely a fűtésszabályozóknak az előlapon szélesség x magasság x mélység 96 x 96 x 75 mm (kivágási méret) 203

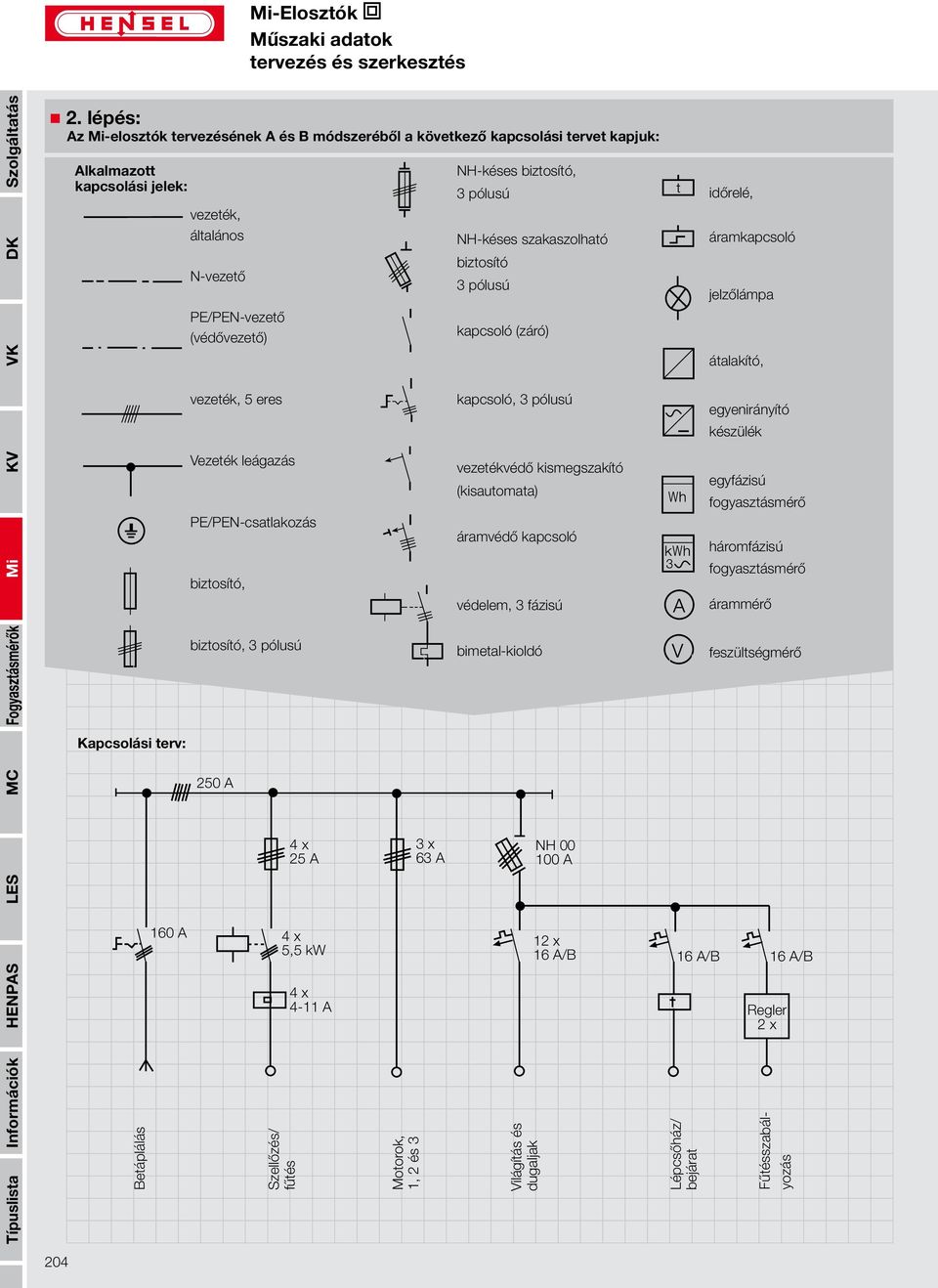

2 Betáplálás Mi-Elosztók & 2. lépés: Az Mi-elosztók tervezésének A és B módszeréből a következő kapcsolási tervet kapjuk: Alkalmazott kapcsolási jelek: Kapcsolási terv: vezeték, általános N-vezető PE/PEN-vezető (védővezető) vezeték, 5 eres Vezeték leágazás PE/PEN-csatlakozás biztosító, biztosító, 3 pólusú Szellőzés/ fűtés Motorok, 1, 2 és 3 NH-késes biztosító, 3 pólusú NH-késes szakaszolható biztosító 3 pólusú kapcsoló (záró) kapcsoló, 3 pólusú vezetékvédő kismegszakító (kisautomata) áramvédő kapcsoló védelem, 3 fázisú bimetal-kioldó Világítás és dugaljak Lépcsőház/ bejárat időrelé, áramkapcsoló jelzőlámpa átalakító, egyenirányító készülék egyfázisú fogyasztásmérő háromfázisú fogyasztásmérő árammérő feszültségmérő Fűtésszabályozás 204

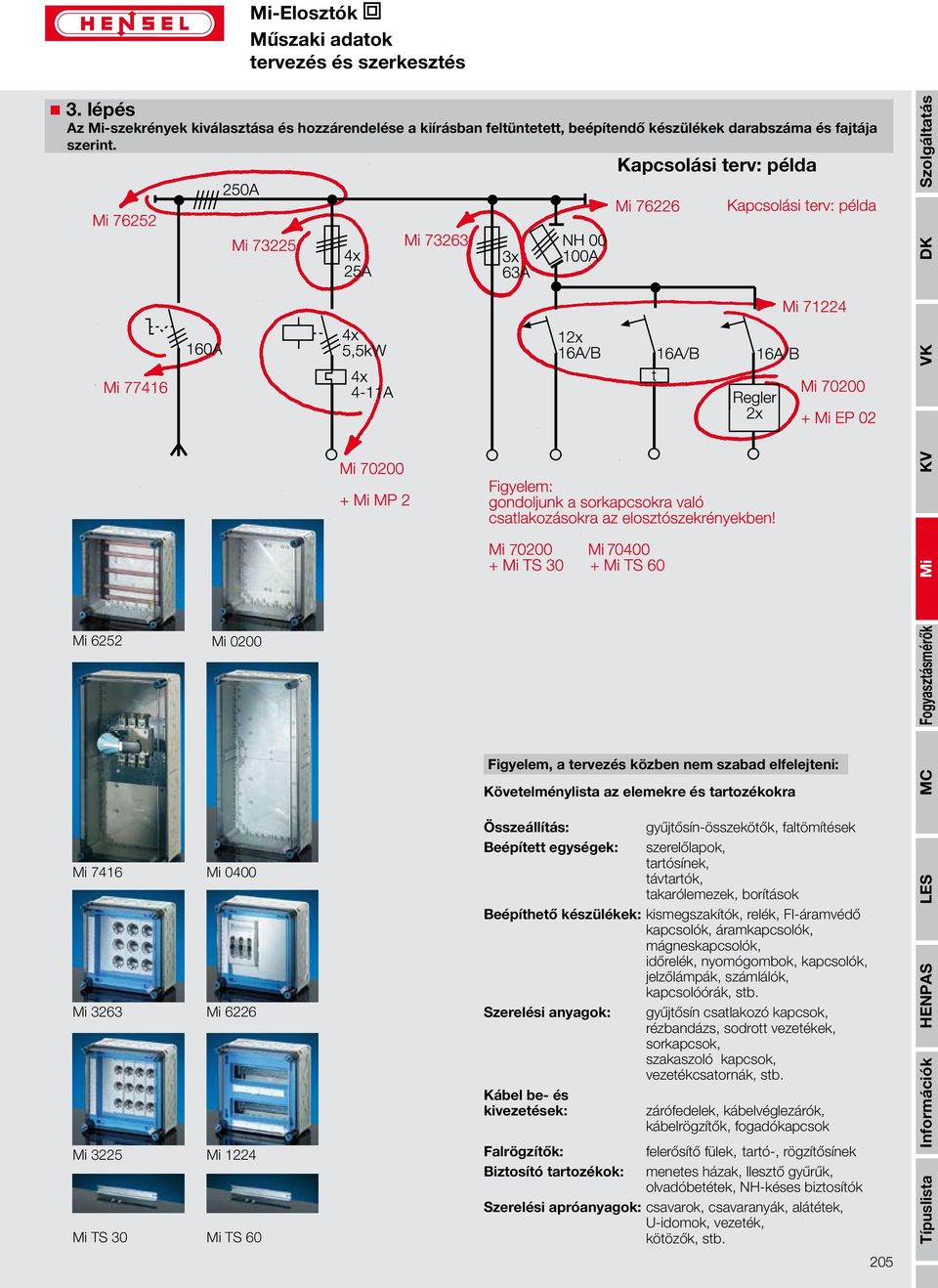

3 3. lépés Az Mi-szekrények kiválasztása és hozzárendelése a kiírásban feltüntetett, beépítendő készülékek darabszáma és fajtája szerint. Kapcsolási terv: példa Mi 6252 Mi 0200 Mi 7416 Mi 0400 Mi 3263 Mi 6226 Mi 3225 Mi 1224 Mi TS 30 Mi TS 60 Figyelem, a tervezés közben nem szabad elfelejteni: Követelménylista az elemekre és tartozékokra Összeállítás: Beépített egységek: gyűjtősín-összekötők, faltömítések szerelőlapok, tartósínek, távtartók, takarólemezek, borítások Beépíthető készülékek: kismegszakítók, relék, FI-áramvédő kapcsolók, áramkapcsolók, mágneskapcsolók, időrelék, nyomógombok, kapcsolók, jelzőlámpák, számlálók, kapcsolóórák, stb. Szerelési anyagok: gyűjtősín csatlakozó kapcsok, rézbandázs, sodrott vezetékek, sorkapcsok, szakaszoló kapcsok, vezetékcsatornák, stb. Kábel be- és kivezetések: Falrögzítők: Biztosító tartozékok: zárófedelek, kábelvéglezárók, kábelrögzítők, fogadókapcsok felerősítő fülek, tartó-, rögzítősínek menetes házak, llesztő gyűrűk, olvadóbetétek, NH-késes biztosítók Szerelési apróanyagok: csavarok, csavaranyák, alátétek, U-idomok, vezeték, kötözők, stb. 205

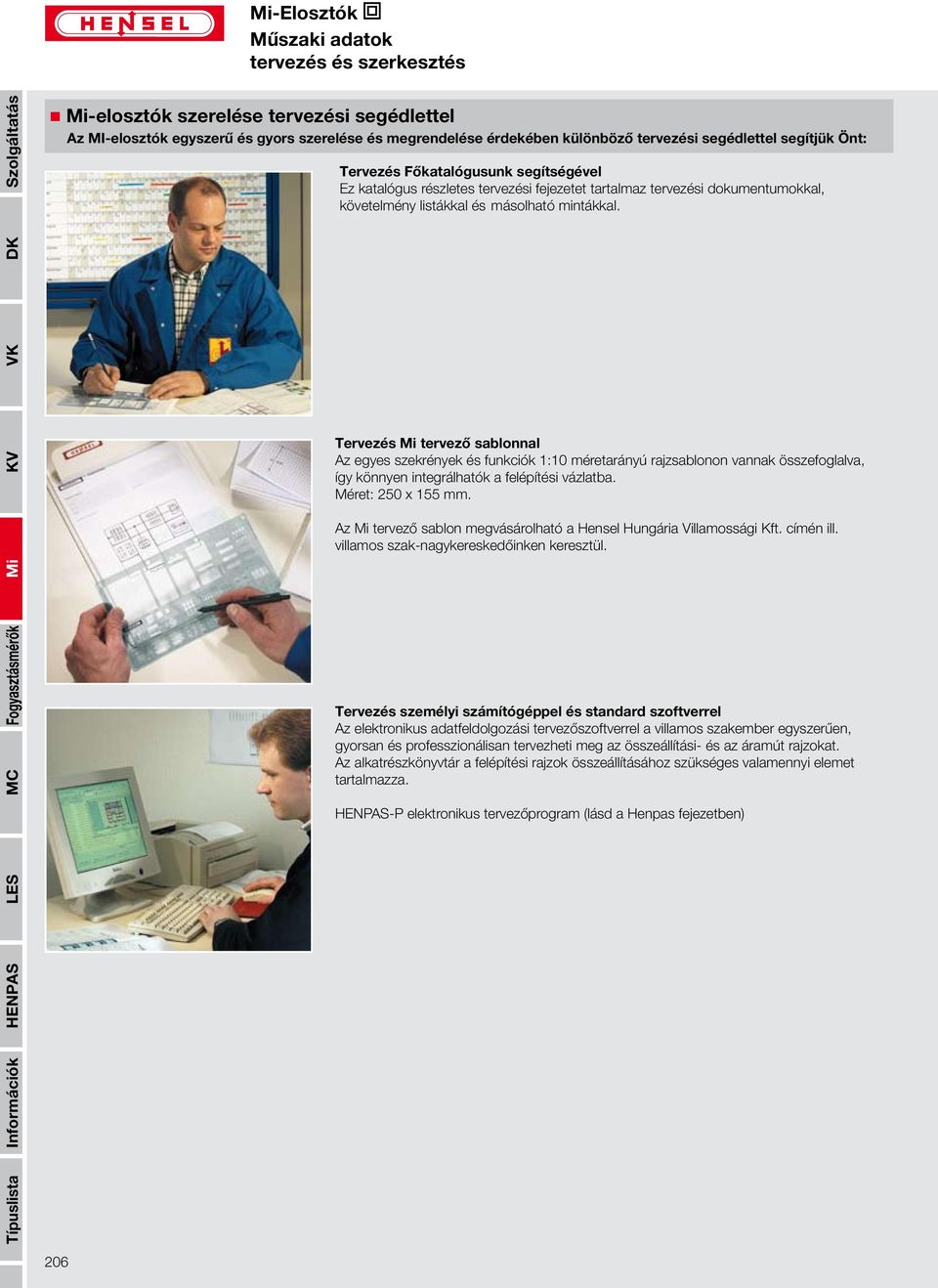

4 n Mi-elosztók szerelése tervezési segédlettel Az MI-elosztók egyszerű és gyors szerelése és megrendelése érdekében különböző tervezési segédlettel segítjük Önt: Tervezés Főkatalógusunk segítségével Ez katalógus részletes tervezési fejezetet tartalmaz tervezési dokumentumokkal, követelmény listákkal és másolható mintákkal. Tervezés Mi tervező sablonnal Az egyes szekrények és funkciók 1:10 méretarányú rajzsablonon vannak összefoglalva, így könnyen integrálhatók a felépítési vázlatba. Méret: 250 x 155 mm. Az Mi tervező sablon megvásárolható a Hensel Hungária Villamossági Kft. címén ill. villamos szak-nagykereskedőinken keresztül. Tervezés személyi számítógéppel és standard szoftverrel Az elektronikus adatfeldolgozási tervezőszoftverrel a villamos szakember egyszerűen, gyorsan és professzionálisan tervezheti meg az összeállítási- és az áramút rajzokat. Az alkatrészkönyvtár a felépítési rajzok összeállításához szükséges valamennyi elemet tartalmazza. HENPAS-P elektronikus tervezőprogram (lásd a Henpas fejezetben) 206

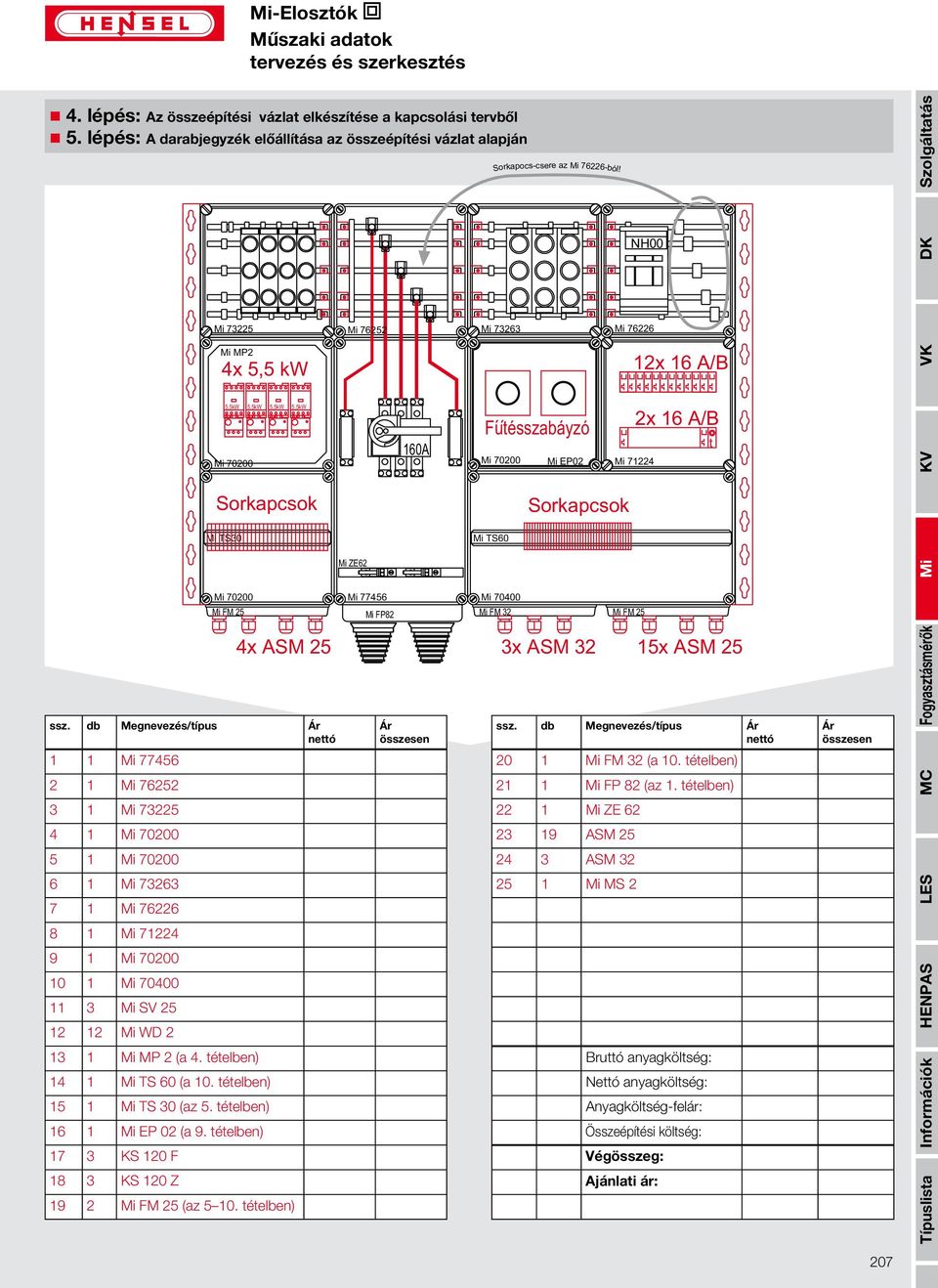

5 Mi-Elosztók & 4. lépés: Az összeépítési vázlat elkészítése a kapcsolási tervből 5. lépés: A darabjegyzék előállítása az összeépítési vázlat alapján ssz. db Megnevezés/típus Ár nettó 1 1 Mi Mi Mi Mi Mi Mi Mi Mi Mi Mi Mi SV Mi WD Mi MP 2 (a 4. tételben) 14 1 Mi TS 60 (a 10. tételben) 15 1 Mi TS 30 (az 5. tételben) 16 1 Mi EP 02 (a 9. tételben) 17 3 KS 120 F 18 3 KS 120 Z 19 2 Mi FM 25 (az tételben) Ár összesen ssz. db Megnevezés/típus Ár nettó 20 1 Mi FM 32 (a 10. tételben) 21 1 Mi FP 82 (az 1. tételben) 22 1 Mi ZE ASM ASM Mi MS 2 Bruttó anyagköltség: Nettó anyagköltség: Anyagköltség-felár: Összeépítési költség: Végösszeg: Ajánlati ár: Ár összesen 207
