1 NEMZETI SZAKKÉPZÉSI ÉS FELNŐTTKÉPZÉSI HIVATAL Komplex szakmai vizsga Gyakorlati vizsgatevékenység Vizsgafeladat megnevezése: Épületvillamossági vagy villamos berendezés szerelési feladat Gyakorlati vizsgatevékenység időtartama: 300 perc A vizsgafeladat értékelési súlyaránya: 60 % 315/2013. (VIII. 28.) Korm. rendelet bekezdésében foglaltak alapján a gyakorlati feladatlapokra vonatkozó javaslatot a vizsga megkezdése előtt a vizsgaelnök a vizsgabizottsági tagok véleménye alapján hagyja jóvá. Jóváhagyta:. vizsgabizottság elnöke

2 A vizsgázó neve:... Tanfolyam száma:... A/1 Feladat: Vizsga időpontja:... Készítse el dokumentáció alapján szerelőfalra egy tüdőszűrő helyiség csatlakozó, világítási, és villamos jelzőáramköreit vezetékcsatornás szereléssel! Építsen ki egy kézi működtetésű jelzőlámpa-kapcsolást a szűrésre jelentkezők tájékoztatására, a röntgengép csatlakoztatására egy dugaszoló aljzat, világítás céljából egy lámpa áramkörét! Az S1-es kapcsoló feszültség alá helyezi a jelzőlámpák áramkörét. Az S2-es kapcsoló a FELVÉTEL /VÖRÖS / vagy a SZABAD /FEHÉR/ izzót működtesse! A két izzót egy közös lámpatestben helyezze el a szerelőtáblán! Az S3-as kapcsoló a helyiség világítási áramkörét kapcsolja. Az egyvonalas kapcsolási rajz alapján, tervezze meg és készítse el a szerelőfalon az áramkörök vezetékezését, szerelését. A hibavédelem (közvetett érintés elleni védelem) TN-S (önálló védővezetővel kialakított nullázás) áram-védőkapcsolóval (ÁVK) kiegészítve A tüdőszűrő helyiség villamos áramköreinek végezze el a műszeres vizsgálatát! a. Mérje meg a kiépített hálózat szigetelési ellenállását a rendelkezésre álló műszerrel! b. Feszültségméréssel ellenőrizze a védővezetők folytonosságát, a lámpák üzemi feszültségét! c. Készítsen mérési jegyzőkönyvet mely tartalmazza a villamos mérések kapcsolási rajzát, a műszerek adatait és a mérési eredményeket! d. A mérés elvégzése során fokozott figyelmet fordítson a munka és a baleset megelőzés szabályaira! A feladat végrehajtásához szükséges eszközök: - univerzális mérőműszer, - szigetelési ellenállásmérő - mérő- és rajzeszközök - keretes fémfűrész - fogókészlet, - csupaszoló fogó - csavarhúzó készlet

3 Munkatervezés vázlata: - a feladat dokumentációjának értelmezése - megfelelő készülékek, szerelvények, vezetékek és szerelési anyagok kiválasztása - a kapcsolás készülékeinek és szerelvényeinek felszerelése az előkészített szerelőfalra - a vezetékcsatornák leszabása, felszerelése - a kapcsolás vezetékezésének elkészítése kapcsolási rajz alapján - a berendezés kisfeszültségű hálózatra csatlakoztatása - a kapcsolás szabályszerű működésének ellenőrzése - ellenőrző mérések, mérési jegyzőkönyv készítése Fokozottan figyeljen a munka-, tűz- és balesetvédelmi előírások betartására!

4 Tüdőszűrő helyiség csatlakozó, világítási, és villamos jelzőáramköreinek villamos és elrendezési rajza. TÜDŐSZŰRŐ HELYISÉG ÁRAMKÖREINEK EGYVONALAS KAPCSOLÁSI RAJZA SZERELÉSI, ELRENDEZÉSI RAJZ

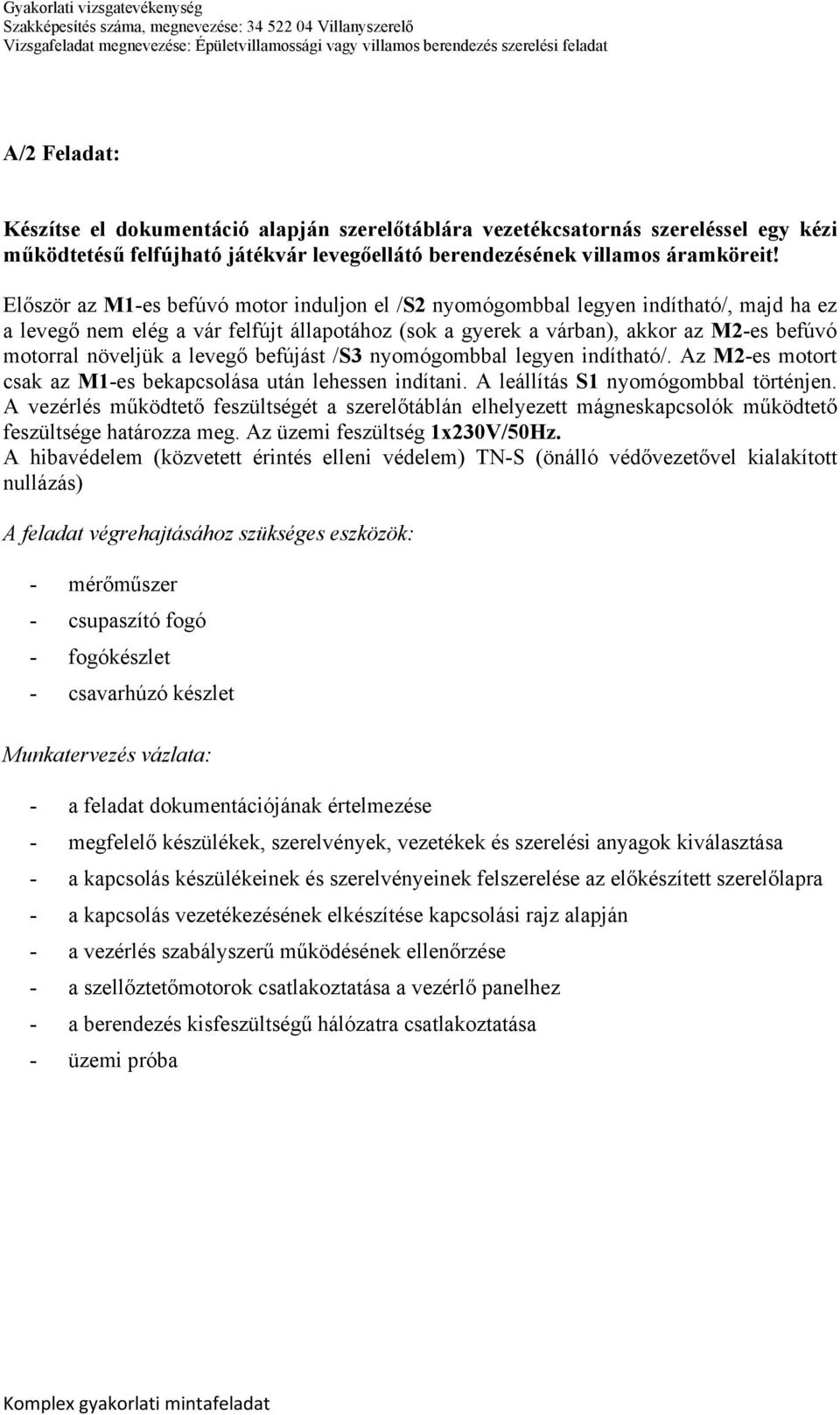

5 A/2 Feladat: Készítse el dokumentáció alapján szerelőtáblára vezetékcsatornás szereléssel egy kézi működtetésű felfújható játékvár levegőellátó berendezésének villamos áramköreit! Először az M1-es befúvó motor induljon el /S2 nyomógombbal legyen indítható/, majd ha ez a levegő nem elég a vár felfújt állapotához (sok a gyerek a várban), akkor az M2-es befúvó motorral növeljük a levegő befújást /S3 nyomógombbal legyen indítható/. Az M2-es motort csak az M1-es bekapcsolása után lehessen indítani. A leállítás S1 nyomógombbal történjen. A vezérlés működtető feszültségét a szerelőtáblán elhelyezett mágneskapcsolók működtető feszültsége határozza meg. Az üzemi feszültség 1x230V/50Hz. A hibavédelem (közvetett érintés elleni védelem) TN-S (önálló védővezetővel kialakított nullázás) A feladat végrehajtásához szükséges eszközök: - mérőműszer - csupaszító fogó - fogókészlet - csavarhúzó készlet Munkatervezés vázlata: - a feladat dokumentációjának értelmezése - megfelelő készülékek, szerelvények, vezetékek és szerelési anyagok kiválasztása - a kapcsolás készülékeinek és szerelvényeinek felszerelése az előkészített szerelőlapra - a kapcsolás vezetékezésének elkészítése kapcsolási rajz alapján - a vezérlés szabályszerű működésének ellenőrzése - a szellőztetőmotorok csatlakoztatása a vezérlő panelhez - a berendezés kisfeszültségű hálózatra csatlakoztatása - üzemi próba

6 Egy kézi működtetésű felfújható játékvár levegőellátó berendezésének villamos kapcsolási rajza.

7 A vizsgázó neve:... Értékelő lap Szakmai ismeretek/ Pontszámok feladatprofil alkalmazása a szakmai és vizsgakövetelmény szerint Max. Elért A/1 feladat Készítse el dokumentáció alapján szerelőfalra egy tüdőszűrő helyiség csatlakozó, világítási, és villamos jelzőáramköreit vezetékcsatornás szereléssel! A feladat dokumentációjának értelmezése 5 Megfelelő készülékek, szerelvények, vezetékek és szerelési anyagok kiválasztása 5 A kapcsolás készülékeinek és szerelvényeinek felszerelése az előkészített szerelőfalra 10 A vezetékcsatornák leszabása, felszerelése 10 A kapcsolás vezetékezésének, kötéseinek elkészítése kapcsolási rajz alapján 10 A berendezés kisfeszültségű hálózatra csatlakoztatása 10 A kapcsolás szabályszerű működésének ellenőrzése 10 Ellenőrző mérések, a mérések dokumentálása / jegyzőkönyv készítés / 10 A/1 feladat pontszáma 70 A/2 feladat Készítse el dokumentáció alapján szerelőtáblára vezetékcsatornás szereléssel egy kézi működtetésű felfújható játékvár levegőellátó berendezésének villamos áramköreit! A feladat dokumentációjának értelmezése, szerelési anyagok kiválasztása 5 A szerelvények felszerelése, vezetékezésének elkészítése kapcsolási rajz alapján 5 A vezérlés szabályszerű működésének ellenőrzése 5 A szellőztető motorok főáramköreinek kialakítása 5 A berendezés kisfeszültségű hálózatra csatlakoztatása, üzemi próba 10 A/2 feladat pontszáma 30 Összesen 100 Érdemjegy

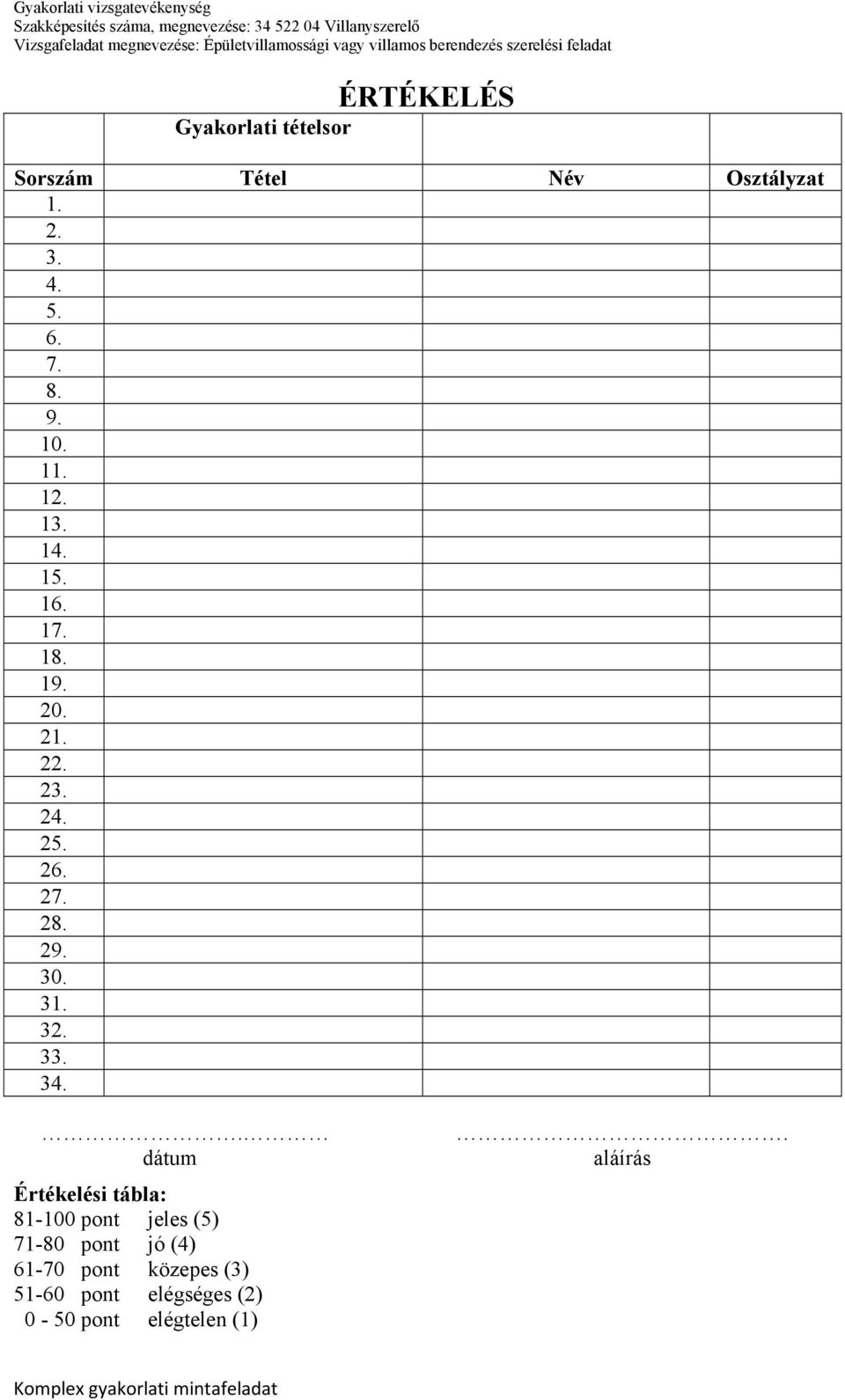

8 ÉRTÉKELÉS Gyakorlati tételsor Sorszám Tétel Név Osztályzat dátum Értékelési tábla: pont jeles (5) pont jó (4) pont közepes (3) pont elégséges (2) 0-50 pont elégtelen (1). aláírás
