1 NEMZETI SZAKKÉPZÉSI ÉS FELNŐTTKÉPZÉSI HIVATAL Komplex szakmai vizsga Gyakorlati vizsgatevékenység Gyakorlati vizsgatevékenység időtartama: 300 perc A vizsgafeladat értékelési súlyaránya: 70 % 315/2013. (VIII. 28.) Korm. rendelet bekezdésében foglaltak alapján a gyakorlati feladatlapokra vonatkozó javaslatot a vizsga megkezdése előtt a vizsgaelnök a vizsgabizottsági tagok véleménye alapján hagyja jóvá. Jóváhagyta:. vizsgabizottság elnöke

2 A vizsgafeladat 1. feladat Geometriai mérések Összetett méret-, alak-, helyzetellenőrzési feladat elvégzése Készítette: Időtartama: 100 perc Osztály: Kezdés ideje: Dátum: Befejezés ideje Aláírás: Értékelte: Végezze el a megadott rajz alapján a méréseket és töltse ki a táblázatot! Termék neve: Mérőeszközök: MÉRŐLAP Munkadarab. száma: Rajzszáma: Névleges méret Alsó határeltéré s Felső határeltéré s Mért méret Pontszám Megállap Átlag ítás Adható Elért L1-0,5 +0,5 1 L2-0,2 +0,2 1 L3-0,3 +0,3 1 L4-0,5 +0,5 1 L5-0,2 +0,2 1 L6-0,2 +0,2 1 L7-0,3 +0,3 1 L8-0,1 +0,1 1 L10-0,3 +0,3 1 D1 1 D2-0,1 +0,1 1 D3-0,1 +0,1 1 D4-0,1 +0,1 1 D5 0 +0,021 1 D6-0,1 +0,1 1 D7 1 R1 1 R2 1 Lt1 1 Lt2 1 Lt3 1 Lt4 1 Lt5 1 Megállapítás: 2 Elérhető pontszám: 25 Ellenőrizte: Az ellenőrzés ideje:

3

4 2. feladat Gépbeállítási, hiba megállapítási, javítási feladat Készítette: Időtartama: 100 perc Osztály: Kezdés ideje: Dátum: Befejezés ideje Aláírás: Értékelte: Végezze el a hibakeresést a meghibásodott termelő berendezésen, hiba ok behatárolását, szétszerelését, meghibásodott, kopott alkatrészek cseréjét, összeszerelését, próbajáratását! MUNKALAP Hibajelenség: Pontszám Adható Elért Berendezés típusa: 1 Mérőeszközök, felhasznált szerszámok 5 Hibajelenség behatárolása: Javítás, beállítás leírása: Működőképesség megállapítása: Szakszerű munkavégzés: 5 Elérhető pontszám: 50 Ellenőrizte: Az ellenőrzés ideje:

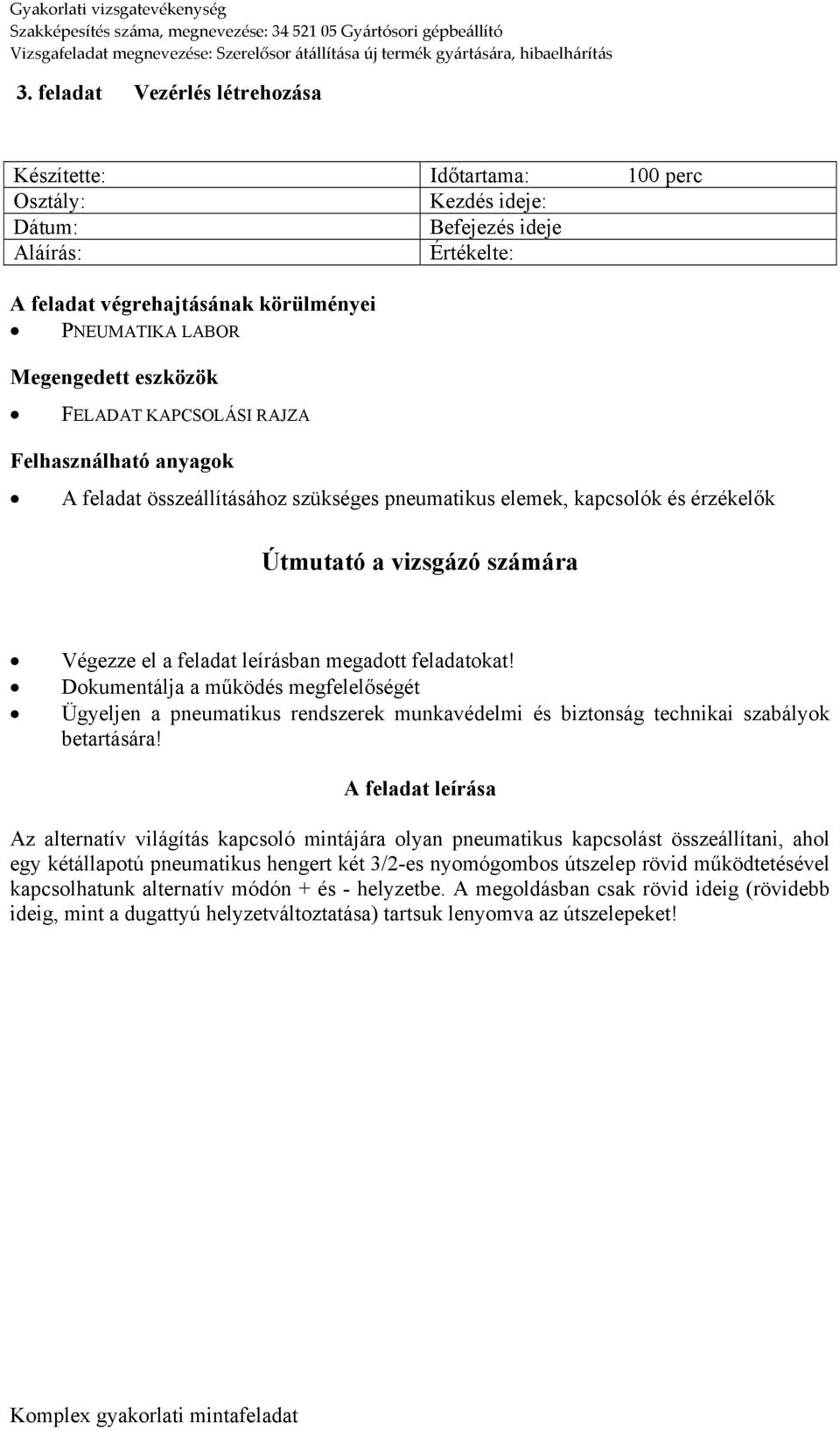

5 3. feladat Vezérlés létrehozása Készítette: Időtartama: 100 perc Osztály: Kezdés ideje: Dátum: Befejezés ideje Aláírás: Értékelte: A feladat végrehajtásának körülményei PNEUMATIKA LABOR Megengedett eszközök FELADAT KAPCSOLÁSI RAJZA Felhasználható anyagok A feladat összeállításához szükséges pneumatikus elemek, kapcsolók és érzékelők Útmutató a vizsgázó számára Végezze el a feladat leírásban megadott feladatokat! Dokumentálja a működés megfelelőségét Ügyeljen a pneumatikus rendszerek munkavédelmi és biztonság technikai szabályok betartására! A feladat leírása Az alternatív világítás kapcsoló mintájára olyan pneumatikus kapcsolást összeállítani, ahol egy kétállapotú pneumatikus hengert két 3/2-es nyomógombos útszelep rövid működtetésével kapcsolhatunk alternatív módón + és - helyzetbe. A megoldásban csak rövid ideig (rövidebb ideig, mint a dugattyú helyzetváltoztatása) tartsuk lenyomva az útszelepeket!

6 Kapcsolási rajz: MŰKÖDÉS DOKUMENTÁLÁSA: Dátum:. Aláírás s

7 Értékelőlap Vizsgázó neve:. Értékelés szempontjai: Vizsga időpontja:. Pontszám Adható Elért 1. Önálló elem kiválasztás 8 2. Esztétikus légkábelezés 4 3. Módszeres működés vizsgálat 4 4. Esetleges hibakeresés 2 5. Működés dokumentálása 7 Elérhető pontszám: 25 Összesített értékelés: Pontszám Adható Elért 1. feladat feladat feladat 25 Összesen 100 Érdemjegy Elért összes pontszám Osztályzata pontszámig jeles (5) pontszámig jó (4) pontszámig közepes (3) pontszámig elégséges (2) 0 50 pontszámig elégtelen (1) Dátum:. értékelte

8 Gyakorlati tételsor ÉRTÉKELÉS Sorszám Tétel Név Osztályzat dátum. aláírás
