1 NEMZETI SZAKKÉPZÉSI ÉS FELNŐTTKÉPZÉSI HIVATAL Komplex szakmai vizsga B Szakképesítés száma, megnevezése: Ács B) A vizsgafeladat megnevezése: Rendszerzsaluzatok, homlokzati fémállványok szerelése, bontása a kiosztási időtartama: perc A vizsgafeladat értékelési súlyaránya: 0 % 9/016. (VIII. 6.) NGM rendelet szakmai és vizsgakövetelményei alapján 315/013. (VIII. 8.) Korm. rendelet bekezdésében foglaltak alapján a gyakorlati feladatlapokra vonatkozó javaslatot a vizsga megkezdése előtt a vizsgaelnök a vizsgabizottsági tagok véleménye alapján hagyja jóvá. Jóváhagyta:. vizsgabizottság elnöke

2 Szakképesítés száma, megnevezése: Ács Képzőintézmény neve: Vizsgaszervező neve: Nemzeti Szakképzési és Felnőttképzési Hivatal Vizsga időpontja: Vizsga helyszíne: Vizsgázók létszáma: Értékelési tábla: 81-0 pont pont pont pont 0-50 pont jeles (5) jó (4) közepes (3) elégséges () elégtelen (1)

3 Szakképesítés száma, megnevezése: Ács Feladatlap B) 1. Vizsgafeladat: Készítse el egy egyszerű sík födémszerkezet kitűzését és zsaluzását! A födémszerkezet területe 4 m x 4 m, magassága,85 m. A zsaluzása fa fő- és fióktartós födémzsaluzattal történik. Egyik oldalról készítsen homlokzati fémállványt! Az állvány típusa keretes csőállvány. Az értékelést követően bontsa el, és szabályosan deponálja a felhasznált anyagokat! Munkatervezés vázlata: - szükséges eszközök kiválasztása támaszok kihúzása keresztfejek elhelyezése főtartók kialakítása, vízszintbe állítása fióktartók kiosztása kerete csőállvány felállítása zsaluhéjak rögzítése anyagok bontása, deponálása 3

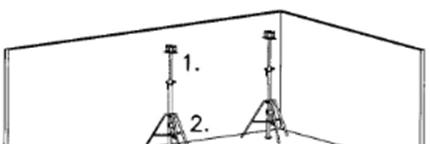

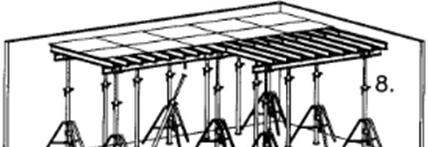

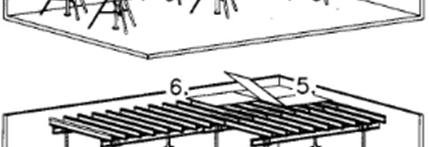

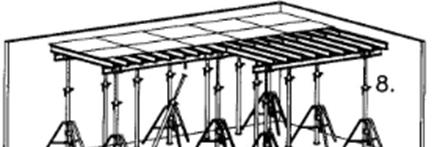

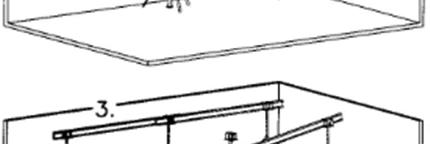

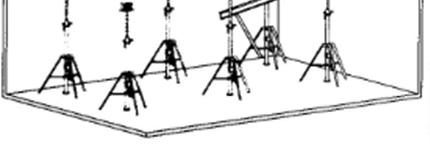

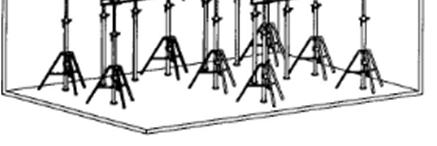

4 Szakképesítés száma, megnevezése: Ács 1. számú melléklet: Fatartós födémzsaluzat építésének lépései: - támaszok kihúzása - keresztfejek elhelyezése - főtartók kialakítása - fióktartók kiosztása - zsaluhéjak rögzítése - közbenső támaszok (ha szükséges) 4

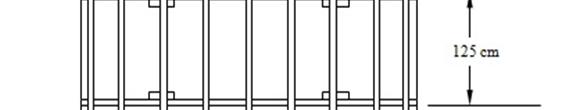

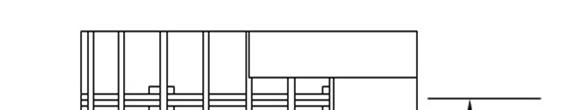

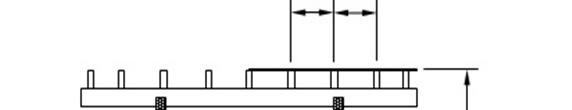

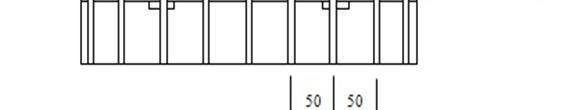

5 Szakképesítés száma, megnevezése: Ács A zsalutáblák kiosztási terve 4 x 4 méteres födémtervnél: Főtartók és fióktartók kiosztása: Felülnézet: Oldalnézet: A beltér magassága, 85 méter 5

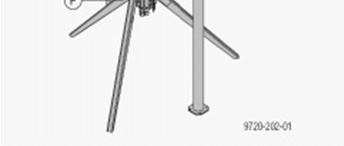

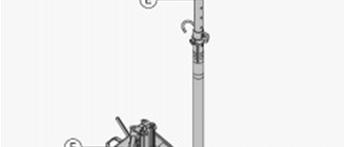

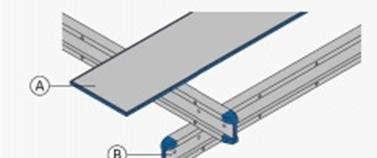

6 Szakképesítés száma, megnevezése: Ács Anyagszükséglet: A Dokadur tábla (zsaluhéj) B Doka főtartó 3,90 m és,65 m Doka kereszttartó 3,90 m és,65 m C Ejtőfej H0 D Tartófej H0 DF E Doka - födémtámasz Eurex F Támasztóláb A keretes csőállvány fő elemei: 6 0 m 1 (4) fm 36 fm

7 Szakképesítés száma, megnevezése: Ács Értékelő lap vizsgázó neve:.. születési helye, ideje: B) 1. Vizsgafeladat: pontszámok Szakmai ismeretek/ feladatprofil alkalmazása a szakmai és vizsgakövetelmény szerint max. Támaszok kihúzása, keresztfejek elhelyezése. Főtartók kialakítása, vízszintbe állítása. 15 Fióktartók kiosztása. 15 Keretes csőállvány felállítása. 0 Zsaluhéjak rögzítése. Méretolvasás műszaki rajzról. Mérőeszközök használata. 4 Szerszámok, gépek szakszerű használata. Műszaki rajzról vázlat készítése. Tervdokumentáció értelmezése. Önállóság. Kézügyesség. Irányíthatóság. Áttekintés. Kontroll. Összesen 0 elért Érdemjegy dátum aláírás 7

8 Szakképesítés száma, megnevezése: Ács Feladatlap B). Vizsgafeladat: Készítse el egy,65 m magasságú, egyszerű sík födémszerkezet kitűzését és zsaluzását! A födémszerkezet területe 4 m x 4 m. A zsaluzása fa fő- és fióktartós födémzsaluzattal történik. Egyik oldalról, készítsen homlokzati fémállványt. Az állvány típusa keretes csőállvány. Az értékelést követően bontsa el, és szabályosan deponálja a felhasznált anyagokat! Munkatervezés vázlata: - szükséges eszközök kiválasztása támaszok kihúzása keresztfejek elhelyezése főtartók kialakítása, vízszintbe állítása fióktartók kiosztása kerete csőállvány felállítása zsaluhéjak rögzítése anyagok bontása, deponálása 8

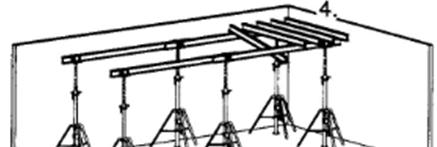

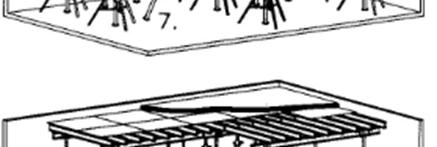

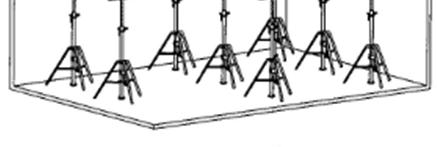

9 Szakképesítés száma, megnevezése: Ács. számú melléklet: Fatartós födémzsaluzat építésének lépései: - támaszok kihúzása - keresztfejek elhelyezése - főtartók kialakítása - fióktartók kiosztása - zsaluhéjak rögzítése - közbenső támaszok (ha szükséges) 9

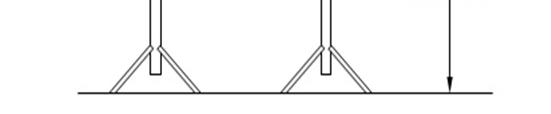

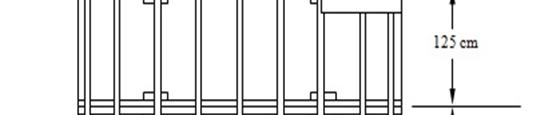

10 Szakképesítés száma, megnevezése: Ács Főtartók és fióktartók kiosztása: Felülnézet: Oldalnézet: A beltéri magassága:, 65 méter

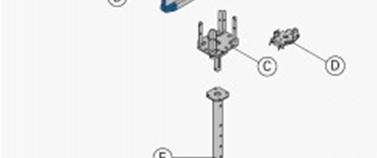

11 Szakképesítés száma, megnevezése: Ács Anyagszükséglet: A Dokadur tábla (zsaluhéj) B Doka főtartó 3,90 m és,65 m Doka kereszttartó 3,90 m és,65 m C Ejtőfej H0 D Tartófej H0 DF E Doka - födémtámasz Eurex F Támasztóláb A keretes csőállvány fő elemei: 11 0 m 1 (4) fm 36 fm

12 Szakképesítés száma, megnevezése: Ács Értékelő lap vizsgázó neve:.. születési helye, ideje: B). Vizsgafeladat: pontszámok Szakmai ismeretek/ feladatprofil alkalmazása a szakmai és vizsgakövetelmény szerint max. Támaszok kihúzása, keresztfejek elhelyezése. Főtartók kialakítása, vízszintbe állítása. 15 Fióktartók kiosztása. 15 Keretes csőállvány felállítása. 0 Zsaluhéjak rögzítése. Méretolvasás műszaki rajzról. Mérőeszközök használata. 4 Szerszámok, gépek szakszerű használata. Műszaki rajzról vázlat készítése. Tervdokumentáció értelmezése. Önállóság. Kézügyesség. Irányíthatóság. Áttekintés. Kontroll. Összesen 0 elért Érdemjegy dátum aláírás 1

13 Szakképesítés száma, megnevezése: Ács ÉRTÉKELÉS gyakorlati tételsor sorszám tétel név... dátum... aláírás 13 osztályzat
