1 KLV elosztószekrények ÚJDONSÁG

2 Innovatív, acéllemez ajtóval ellátott műanyag KLV elosztószekrények Az innovatív, acéllemez ajtóval ellátott műanyag KLV elosztószekrények a csehországi Suchdol nad Luznici-beli üzemben készülnek, és már több mint 15 éve elérhetők ügyfeleink részére. Ez is bizonyítja a termék töretlen népszerűségét ügyfeleink és felhasználóink körében. A jelenlegi kialakítás sok változtatás eredménye, melyeknek köszönhetően a szekrények flexibilitása nőtt, fel- és összeszerelése pedig könnyebbé vált. A termékcsalád újdonsága a multimédiás kivitel az új fejlesztésnek köszönhetően ezek a szekrények különféle kommunikációs eszközök összekapcsolásához használhatók. A termékcsalád süllyesztett és üreges falba szerelhető tagjai teljes szigeteléssel, IP30-as fokozatú védelemmel és II. érintésvédelmi osztállyal rendelkeznek. Az ajtót és a fed lapot alapkivitelben fehér, RAL 9016 színben szállítjuk. A KLV elosztószekrények fejlesztése és gyártása a kisfeszültségű kapcsoló- és vezérlőberendezésekhez használt üres burkolatokkal kapcsolatos követelményeket leíró IEC/EN 62208:2011 és IEC/EN :2011 szabványok szerint történik. Jellemzők IP30 fokozatú védelem II. érintésvédelmi osztály, teljesen szigetelt Szín: RAL 9016 Süllyesztve szerelt vagy üreges falba szerelhető kivitel Multimédiás kivitelek 12+2 TE soronként Beépített szintező (vízmérték) Csavaros vagy feszítőrugós sorkapcsok N-FI sorkapoccsal bővíthető Előlyukasztott kábelvezető kikönnyítések minden oldalon IEC/EN 62208:2011 szerint bevizsgálva IEC/EN :2011 szerint bevizsgálva Teljesíti az IEC/EN követelményeit 3D falprofil kompenzáció 2

3 Standard kivitel Multimédiás kivitel Beépített szintező* Beépített szintező* Csavaros sorkapocs* Kábelrögzítő* N-FI sorkapocs, ÁVK-khoz* DIN sín RJ45-ös vagy koaxiális csatlakozómodulok beszereléséhez* Függőleges osztó Perforált szerelőlap* Vízszintes osztó Eszközrögzítő* Kivehető keret DIN sínekkel* Kábelrögzítő* * S-F alapkivitel esetén Feszítőrugós sorkapocs Dupla elektromos aljzat* * M-F alapkivitel esetén A rögzítőfuratok helye könnyen bejelölhető A könnyebb felszerelés érdekében a felső és az alsó kábelfedél levehető Két vagy több elosztószekrény könnyen egymás mellé építhető Két vagy több elosztószekrény könnyen egymás alá/fölé építhető Az illetéktelen személyek könnyen és hatékonyan távol tarthatók +/- 3 mm + 18 mm A fali egyenetlenségek +/- 3,5 mm 3D-s kompenzációja révén a keret és az ajtó még jobban síkba illeszthető 3

4 Multimédiás elosztószekrények Példa a felszerelésre a RJ45-ös csatlakozómodul b Koaxiális csatlakozómodul c Kábelrögzítő szerelvény is beszerelhető d Smart Manager e TV elosztó f Kivehető perforált szerelőlap, melyre bármilyen eszköz felszerelhető 1 2 g Wi-Fi router / modem h Dupla csatlakozóaljzat II. érintésvédelmi osztályú eszközökhöz (földeletlen) 3 i 3D falprofil kompenzáció

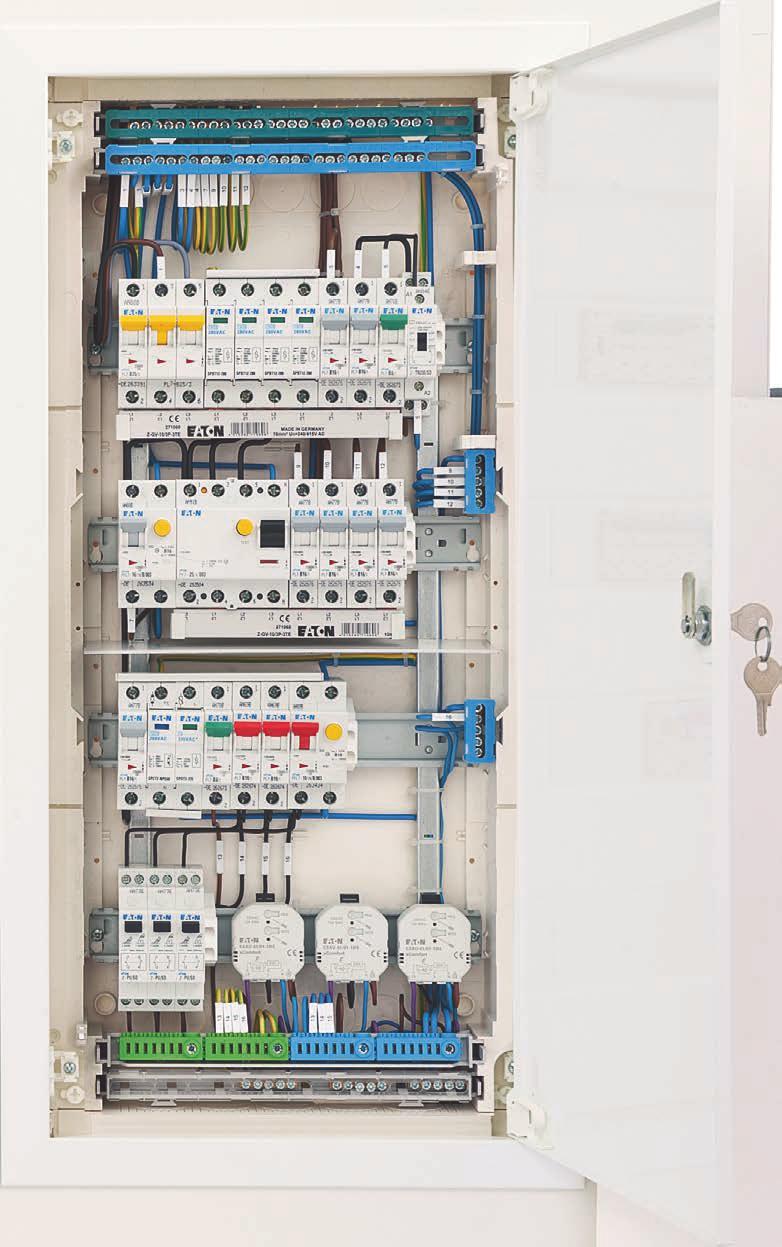

5 Standard kivitelű elosztószekrény Példa a felszerelésre i 3D falprofil kompenzáció j Alul és felül is két-két sorkapocs szerelhető be k A sorkapcsoknál elegendő hely marad a vezetékeknek l Az eszközök és az oldalfal között bőséges hely marad a kábelek elvezetéséhez 12 m A DIN szerelőkereteknek köszönhetően az egész keret kivehető n Az ajtó zárral szerelhető fel o Az N-FI sorkapocs akár 4 helyre is felszerelhető p A sorok közötti távolság 125 mm 13 q Az RF rendszer aktorai a DIN szerelőkeretre, a takarólapok alá szerelhetők r A sorkapocs-szerelőkeretre osztottan nulla és védővezető, feszítőrugós sorkapcsok is szerelhetők 16 s A fázisvezeték osztott sorkapcsok segítségével elosztható

6 KLV süllyesztett, ill. üreges falba szerelhető kiselosztó UPS-F süllyesztett kiselosztó (csavaros sorkapcsokkal, SK) 1 / x N/PE, 13x mm 2 (N) a 13x mm 2 (PE) KLV-12UPS-F / x N/PE, 13x mm 2 (N) a 16x mm 2 (PE) KLV-24UPS-F / x N + 1x PE, 25x mm 2 (N) a 25x mm 2 (PE) KLV-36UPS-F / x N + 1x PE, 25x mm 2 (N) a 25x mm 2 (PE) KLV-48UPS-F UPP-F süllyesztett kiselosztó (kombinált, feszítőrugós sorkapcsokkal, KSK) 1 / x N/PE, 2x mm 2 a 14x mm 2 (N i PE) KLV-12UPP-F / x N/PE, 2x mm 2 a 14x mm 2 (N i PE) KLV-24UPP-F / x N + 1x PE, 4x mm 2 a 28x mm 2 (N i PE) KLV-36UPP-F / x N + 1x PE, 4x mm 2 a 28x mm 2 (N i PE) KLV-48UPP-F UPM-F süllyesztett kiselosztó 1 / 12+2 KLV-36UPM-F / 12+2 KLV-48UPM-F KLV üreges falba szerelhető kiselosztó szekrények HWS-F üreges falba szerelhető (csavaros sorkapcsokkal, SK) 1 / x N/PE, 13x mm 2 (N) a 13x mm 2 (PE) KLV-12HWS-F / x N/PE, 13x mm 2 (N) a 16x mm 2 (PE) KLV-24HWS-F / x N + 1x PE, 25x mm 2 (N) a 25x mm 2 (PE) KLV-36HWS-F / x N + 1x PE, 25x mm 2 (N) a 25x mm 2 (PE) KLV-48HWS-F HWP-F üreges falba szerelhető (kombinált, feszítőrugós sorkapcsokkal, KSK) 1 / x N/PE, 2x mm 2 a 14x mm 2 (N i PE) KLV-12HWP-F / x N/PE, 2x mm 2 a 14x mm 2 (N i PE) KLV-24HWP-F / x N + 1x PE, 4x mm 2 a 28x mm 2 (N i PE) KLV-36HWP-F / x N + 1x PE, 4x mm 2 a 28x mm 2 (N i PE) KLV-48HWP-F HWM-F üreges falba szerelhető Sor / TE Típusjelzés Cikkszám 1 / 12+2 KLV-36HWM-F / 12+2 KLV-48HWM-F Méretek Típus Elosztószekrény Elosztószekrény (kerettel és ajtóval) szélesség [mm] magasság [mm] mélység [mm] szélesség [mm] magasság [mm] mélység [mm] KLV KLV KLV KLV

7 Tartozékok Csavaros sorkapocs SK Sorkapocs típusa Sorkapcsok száma Típusjelzés Cikkszám SK-13N/PE-KLV 1x N/PE 13x mm 2 (N) a 13x mm 2 (PE) SK-13N/PE-KLV x N 25x mm 2 SK-25N-KLV x PE 25x mm 2 SK-25PE-KLV sorkapocs 1x 25 mm 2 a 6x 16 mm 2 KL üres sorkapocsszerelőkeret SK-KLV Kombinált, feszítőrugós sorkapocs KSK Sorkapocs típusa Sorkapcsok száma Típusjelzés Cikkszám KSK-2N/2PE-KLV 1x N/PE 2x mm 2 a 14x mm 2 (N i PE) 1x N 4x mm 2 a 28x mm 2 1x PE 4x mm 2 a 28x mm 2 1x N 1x mm 2 + 7x mm 2 1x PE 1x mm 2 + 7x mm 2 üres sorkapocsszerelőkeret Bővítő N-FI sorkapocs KSK-2N/2PE-KLV KSK-4N-KLV KSK-4PE-KLV KSK-N KSK-PE KSK-KLV N-FI-KLV Sorkapocs típusa Sorkapcsok száma Típusjelzés Cikkszám 1x N 1x 25 mm 2 + 3x 16 mm 2 N-FI-KLV Egyéb tartozékok Megnevezés Alkalmasság Típusjelzés Cikkszám LOCK-KLV Zárkészlet 2 kulccsal LOCK-KLV HWS-KLV Gipszkarton-dübel készlet HWS-KLV NL-KLV Vezetékleszorítókészlet NL-KLV KH-KLV Kábelrögzítők KH-KLV AVH-KLV Soroló készlet, egymás mellé szereléshez, 1 pár AVH-KLV AVV-KLV Soroló készlet, egymás fölé szereléshez, 1 pár AVV-KLV Eszközrögzítő M-... GH-KLV GH-KLV EURO2-es aljzat M-... S1-KLV EURO2-es dupla aljzat M-... S2-KLV S1-KLV S2-KLV Tartólemez EURO2-es aljzathoz M-... HA-KLV HA-KLV 7
