1 BiP dobozok Stabilitás és gyors telepíthetőség Süllyesztődobozok tégla és gipszkartonos telepítéshez 393

2 BiP Stabil kivitelezés A BiP fali süllyesztődobozok polipropilénből készülnek, így könnyedén ellenállnak a telepítés során fellépő igénybevételnek. A dobozok horganyzott csavarokkal ellátottak, és integrált csatlakozófelülettel rendelkeznek a könnyű sorolhatóság érdekében. A dobozfedők masszív felülete megkönnyíti a festést; nem mozognak, nem türemkednek ki. A BiP dobozok használatával nem lesznek görbék a sorolások, a szerelvények pontosan fognak illeszkedni a helyükre. Sorolás esetén az előlapi részen található sorolást könnyítő pontoknak köszönhetően több doboz pontos és stabil egymás mellé sorolása is gyerekjáték. P P Sorolópontok Kikönnyítések 71-es osztástávolság 16 Ha több dobozt akarunk egymás mellé sorolni, az osztástávolságkiképzés megkönnyíti a pontos beállítást. 10/16 10/ P as szerelvények telepítésére A dobozok számos kikönynyítési ponttal rendelkeznek mm nagyságban. Ezen kikönnyítéseket könnyedén ki lehet törni, így a kábelbevezetés könnyedén megvalósítható. Kétféle mélységben P A hagyományos 60 mm-es szerelvények szinte mindegyike használható a dobozban. A két csavar megkönnyíti a mechanizmus rögzítését. Ha a falvastagság nem engedi a hagyományos, 60-as mélységű dobozok elhelyezését, lehetőség van keskenyebb, 45 mm-es doboz kiválasztására és besüllyesztésére. Integrált dokkoló P P Két doboz sorolása esetén lehetőséget ad arra, hogy a dobozokban átfűzzük a vezetékeket anélkül, hogy azok sérülnének. Masszív dobozfedél IP30 - mit jelent pontosan? Az IP rövidítése a Nemzetközi Védelmi Besorolás (International Protection), az IEC nemzetközi szabvány szerint. Az első számjegy a szilárd tárgyak (mint például a kéz, az ujjak és ill. a por) behatolás elleni védelmét jelenti, míg a második számjegy a folyadékok elleni védelmet jelzi. Tehát az IP30 azt jelenti, hogy a BiP doboz védett a 2,5 mm-től nagyobb tárgyak behatolása ellen, de nem védett a vízzel szemben. 394 P Bepattintós kivitelű dobozfedelek kikönnyítéssel rendelkeznek, hogy a levételük sérülésmentesen megoldható legyen.

A dobozfedők masszív felülete megkönnyíti a festést; nem mozognak, nem türemkednek ki.

3 BiP Gyors és pontos telepíthetőség A BiP gipszkarton doboz minden részletében innovatív előnyöket hordoz magában. A Schneider Electric nagy tapasztalatokkal rendelkezik a szerelési anyagok terén is, így tudjuk, mi kell ahhoz, hogy a termékeinkkel megkönnyítsük a villanyszerelők munkáját. A kiképzések, az anti-rotációs megoldás és a könnyen mozgatható csavarok csak néhány az innovatív előnyök közül... Tartósnak tervezve A doboz polipropilénből készült. Ennek köszönhetően merev, megbízható és nem törik. A vizsgálatok azt mutatják, hogy megtartja alakját és teljes funkcionalitását 60 C és -25 C között. P Könnyen mozgatható csavarok A dobozok ún. gyors csavarokkal felszereltek, aminek köszönhetően gyorsabb a rögzítés, mint más gyártók hasonló dobozainál. P A vékony perem elrejti a fali kivágások esetleges pontatlanságait valamint minimalizálja a szerelvények és a fal közötti távolságot. A dobozok univerzális rögzítőkarmokkal rendelkeznek, amelyek acélból készülnek. A csavar nagy nyomatéknak is ellenáll. O Elrejti a kivágási hibákat Tökéletes rögzítés 60-as szerelvények telepítésére Anti-rotációs megoldás A hagyományos, 60 mm-es szerelvények szinte mindegyike használható a dobozban. A két csavar megkönynyíti a mechanizmus rögzítését. P Időtakarékos A dobozok 4 szélesebb füllel vannak ellátva, amelyek segítik a tökéletes illeszkedést a gipszkarton falhoz és megakadályozzák a doboz véletlen elfordulását is. Minden BiP doboz alkatrészt úgy terveztünk, hogy gyorsítsuk az Ön munkáját. Az ún. gyors csavaroknak köszönhetően rengeteg időt takaríthat meg. Az univerzális rögzítőkarmoknak köszönhetően könnyű a telepítés, ill. könnyen eltávolíthatóak a dobozok. Így újra használhatja azokat anélkül, hogy roncsolná a gipszkarton falat. P Könnyen telepíthető és kivehető Két doboz sorolása esetén lehetőséget ad arra, hogy a dobozokban átfűzzük a vezetékeket anélkül, hogy azok sérülnének. Kikönnyítések 16 10/16 P P Integrált dokkoló Masszív dobozfedél IP - mit jelent pontosan? A bepattintós kivitelű dobozfedelek kikönnyítéssel rendelkeznek, hogy a levételük sérülésmentesen megoldható legyen. P Az IP rövidítése a Nemzetközi Védelmi Besorolás (International Protection), az IEC nemzetközi szabvány szerint. Az első számjegy a szilárd tárgyak (mint például a kéz, az ujjak és ill. a por) behatolás elleni védelmét jelenti, míg a második számjegy a folyadékok elleni védelmet jelzi. Tehát az IP azt jelenti, hogy a BiP doboz védett a 12 mm-től nagyobb tárgyak behatolása ellen, de nem védett a vízzel szemben. 10/ A dobozok számos kikönynyítési ponttal rendelkeznek mm nagyságban. Ezen kikönnyítéseket könnyedén ki lehet törni, így a kábelbevezetés könynyedén megvalósítható. 395

A kiképzések, az anti-rotációs megoldás és a könnyen mozgatható csavarok csak néhány az innovatív előnyök közül... Tartósnak tervezve A doboz polipropilénből készült.

4 BiP Süllyesztődoboz kínálat Fali süllyesztődobozok Süllyesztő- és kötődobozok Kiegészítők Fali süllyesztődobozok Típus Szín Rend. szám Egyes süllyesztődobozok Egyes fali süllyesztődoboz, téglafalhoz, nyolc kikönnyítési ponttal. Két Ø10 mm-es, Ø16 mm-es és három Ø mm-es. Integrált dokkolóval ellátott, két vagy több doboz egymáshoz sorolása esetén, biztosítja a megfelelő helyzetet akkor is, amikor a dobozok különböző magasságúak. Védettség: IP30. 65x45 mm Zöld IMT35100 P P x60 mm Zöld IMT35101 P1235 Kerek kötődobozok Kerek kötődoboz, 8 db kikönnyítéssel és bepattintható fehér fedéllel, téglafalhoz. Két Ø10 mm-es, három Ø16 mm-es és három Ø mm-es. Védettség: IP30. 70x40 mm Zöld IMT351 Kerek kötődoboz, 12 db kikönnyítéssel és bepattintható fehér fedéllel, téglafalhoz. Két Ø16 mm-es, négy Ø mm-es és hat Ø25 mm-es. Védettség: IP x50 mm Zöld IMT35121 P Szögletes kötődoboz Szögletes kötődoboz, 28 db kikönnyítéssel és csavaros fehér fedéllel, téglafalhoz. Nyolc Ø16 mm-es, tíz Ø mm-es és kettő Ø25 mm-es. Védettség: IP x100x50 mm Zöld IMT35122 P Süllyesztő- és kötődobozok Típus Szín Rend. szám P P Kiegészítő P Egyes süllyesztődoboz Egyes fali süllyesztődoboz, gipszkarton falhoz, nyolc kikönnyítési ponttal, rögzítő karmokkal. Két Ø10 mm-es, három Ø16 mm-es és három Ø mm-es. Véletlen elforgás elleni védelem. Védettség: IP30. 65x45 mm Sárga IMT35150 Kerek kötődoboz Kerek kötődoboz, 12 db kikönnyítéssel és bepattintható fehér fedéllel, gipszkarton falhoz. Két Ø10 mm-es, két Ø12 mm-es, négy Ø16 mm-es és négy Ø mm-es. Védettség: IP30. 80x45 mm Sárga IMT35160 Illesztődarab Két süllyesztődoboz összeillesztéséhez. Illesztődarab Fehér IMT

Integrált dokkolóval ellátott, két vagy több doboz egymáshoz sorolása esetén, biztosítja a megfelelő helyzetet akkor is, amikor a dobozok különböző magasságúak. Védettség: IP30.

5 BiP Technikai információk Gipszkarton süllyesztődobozok Anyag PP (polipropilén) Sűrűség 0.98 g/cm 3 Színek Sárga RAL 1018 (doboz) Fehér RAL 9010 (fedő) Védelem IP Tűzállóság 850 C Hőmérsékleti értékek -25 C és +60 C között Szabványok IEC GOST P Méretek (mm) IMT35150 A S H h M W X Y Z IMT Ø75 10/16 10/ 2x16 2x IMT35160 A H h D W X Y IMT35160 Ø Ø95 4x16/ 2x12 2x10 397

értékek -25 C és +60 C között Szabványok IEC 60670-1 GOST P50827-95 Méretek (mm) IMT35150 A S H h M W

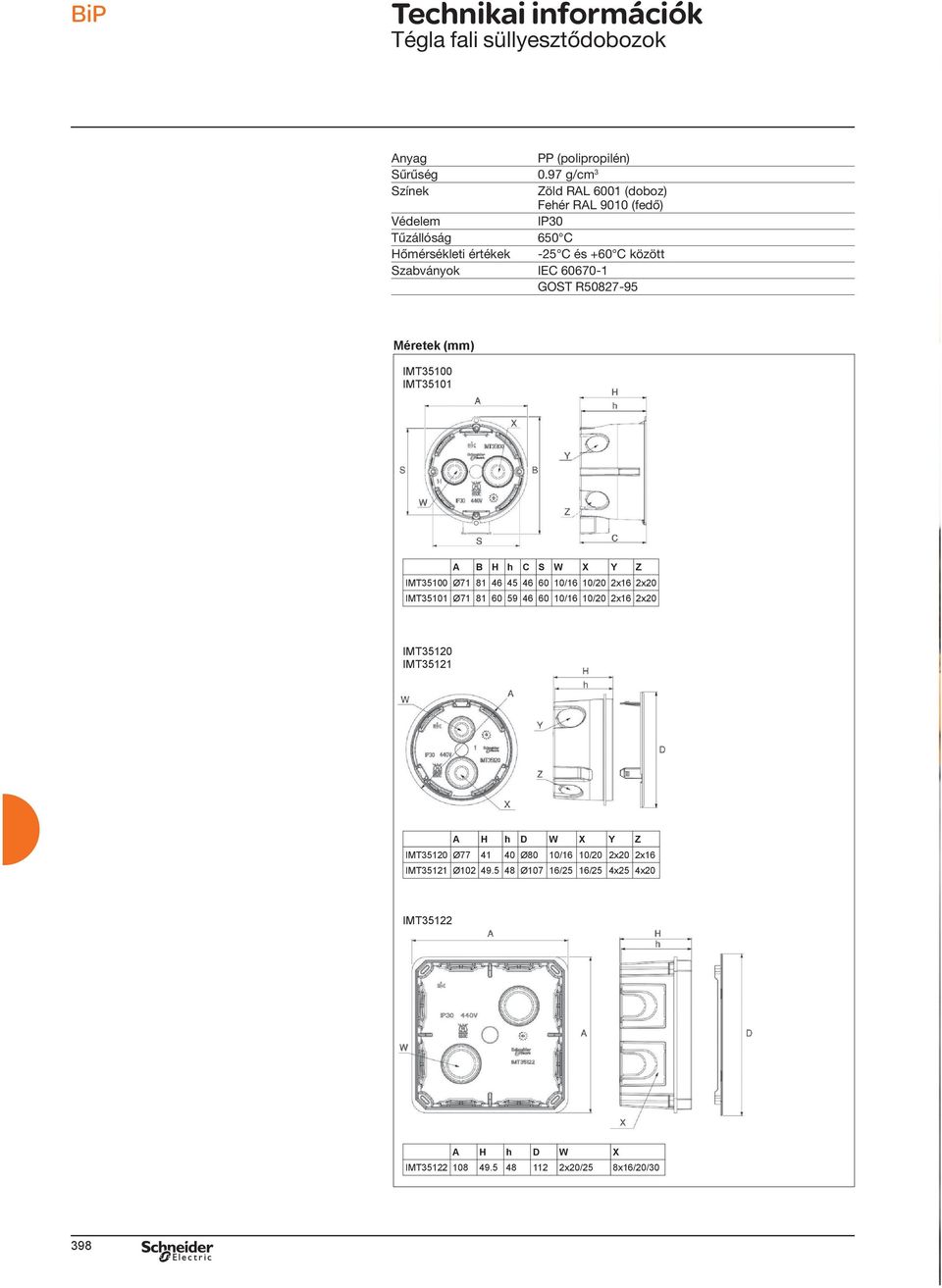

6 BiP Technikai információk Tégla fali süllyesztődobozok Anyag PP (polipropilén) Sűrűség 0.97 g/cm 3 Színek Zöld RAL 6001 (doboz) Fehér RAL 9010 (fedő) Védelem IP30 Tűzállóság 650 C Hőmérsékleti értékek -25 C és +60 C között Szabványok IEC GOST R Méretek (mm) IMT35100 IMT35101 A B H h C S W X Y Z IMT35100 Ø /16 10/ 2x16 2x IMT35101 Ø /16 10/ 2x16 2x IMT351 IMT35121 A H h D W X Y Z IMT351 Ø Ø80 10/16 10/ 2x 2x16 IMT35121 Ø Ø107 16/25 16/25 4x25 4x IMT35122 A H h D W X IMT x/25 8x16//30 398

IEC 60670-1 GOST R50827-95 Méretek (mm) IMT35100 IMT35101 A B H h C S W X Y Z IMT35100 Ø71 81 46 45 46 60 10/16 10/ 2x16 2x IMT35101 Ø71 81 60 59
