1 109 THE GREEN LIGHT 2 3

2 Ismertető A LÁMPATESTEK JELLEMZŐI Védettség Optikai tér IP 66 Sealsafe (*) Szerelvénytér - Onyx2 IP 44 (*) - Onyx3 IP 44 (*) - Onyx2 ST IP 65 (*) Aerodinamikai felület (CxS) - Onyx2 0,048 m 2 - Onyx3 0,073 m 2 Törési szilárdság Üveg IK 08 (**) Névleges feszültség 230 V 50 Hz Érintésvédelemi osztály I vagy II (*) Tömeg (szerelvények nélkül) Fénypontmagasság Ajánlott útosztály (***) (*) az MSZ EN szabvány szerint (**) az MSZ EN szabvány szerint (***) az MSZ EN szabvány szerint - Onyx2 / 2ST 7,8 kg - Onyx3 11,4 kg - Onyx2 / 2ST 8-12 m - Onyx3 >10 m - Onyx2 / 2ST ME1-ME4 - Onyx3 ME1 Sealsafe IP 66 védettségű közvilágítási lámpatestekből álló termékcsalád maximum 600 W-os fényforrásokhoz. A ház két festett alumíniumöntvény egységből áll, amelyek az egyik oldalon két zsanérral és egy rozsdamentes zárrendszerrel kapcsolódnak egymáshoz. Az optikai teret hajlított üvegbura, és a hozzá tömítetten kapcsolódó mélyhúzott, polírozott és eloxált alumínium tükör alkotja. Bevonat: poliészter porfestés Alapszínek: bézs RAL 1013, piros RAL 3004, kék RAL 5003, zöld RAL 6005, szürke RAL 7035, fekete RAL opciók Bármilyen RAL és AKZO színben elérhető Alkonykapcsoló 48 mm-es karra rögzíthetőség Onyx2 ST Az Onyx2 ST modell két tulajdonságában különbözik az Onyx2 alapmodelltől: integrált profiltömítés garantálja a teljes ház IP 65 védettségét hárompontos zárrendszer MÉRETEK Onyx2 2 ST Onyx3 H 732 mm 843 mm M 208 mm 268 mm SZ 332 mm 392 mm Onyx2 SZ H M Onyx3

3 KIEMELKEDŐEN JÓL IRÁNYÍTOTT VILÁGÍTÁS A hajlított üvegbura tökéletesen irányítja a fényt és a minimálisra csökkenti a fényszennyezést. Ez a kiváló eredmény a kis törésmutatójú üvegnek és a kis mélységű bura alkalmazásának köszönhető. A hajlított bura ugyanakkor lehetővé teszi, hogy a fényforrást elegendően alacsonyra helyezzék a sík üvegburákra jellemző villanási effektus elkerüléséhez. Ez a megoldás (a vizuális komfort javításán túl) szélesebb fényeloszlást eredményez, amely lehetővé teszi, hogy a lámpaoszlopokat egymástól távolabbra helyezzék. ÜVEGBURA Az Onyx termékcsalád lámpatestein edzett üvegbura található. Az üveg kedvező tulajdonságai hosszú időn keresztül egységes és optimális átlátszóságot garantálnak: a bura az UV-sugárzás hatására nem sárgul meg. HELYSZÍNI BEÁLLÍTÁS A külön tartóelemre felszerelt fényforrástartó foglalat helyzete kb. 20 különböző pozícióba állítható. Ez a rugalmasság lehetővé teszi, hogy a fényeloszlást a megvilágítandó terület sajátosságaihoz (pl az út szélességéhez, a fénypontmagassághoz, stb) igazítsák. Onyx2 RÖGZÍTÉS A lámpatest rögzítő rendszerében egy billenthető alkatrész található, amely lehetővé teszi a karra vagy oszlopcsúcsra való felszerelést. A rögzítés két rozsdamentes M8 (az Onyx2 ST esetén egy darab M10) csavarral történik. Ø60 (opció:ø48) Ø60 (opció: Ø48) Onyx2 ST Ø60-76 Ø XM8 130 the green light Csak bizonyos konfigurációk esetén. Kérjük, forduljon munkatársunkhoz. 111

4 Hárompontos alumínium öntvényből készült zárrendszer Az integrált neoprén profiltömítés IP65 védettséget ad a teljes háznak Onyx2 ST Robosztus és tartós kialakítás: a fedél és a ház festett alumínium öntvényből készült. Hatféle alapszínben érhető el, de opcióként más színekre is festhető Fényforrástartó foglalat Rozsdamentes acél záró rugó Mélyhúzott, polírozott és eloxált alumínium tükör Rozsdamentes acél kitámasztó kar Csatlakozó Rugalmas rögzítési lehetőségek: karra vagy oszlopcsúcsra való rögzítés Többféle fényforrás 70 és 600 W közötti teljesítményel Edzett üvegbura: a hajlított üveg minimálisra csökkenti a fényszennyezést, a bura az UV sugárzás hatására nem sárgul meg Könnyű karbantartás: feszültség-mentesíthető és kivehető szerelvénytartó lap Alacsonyabb karbantartási és energiafogyasztási költségek: A Sealsafe rendszer kiemelkedő (IP 66) védettséget garantál. Nincs szükség belső tisztításra: a tükör ragasztva, bonthatatlanul kapcsolódik a burához

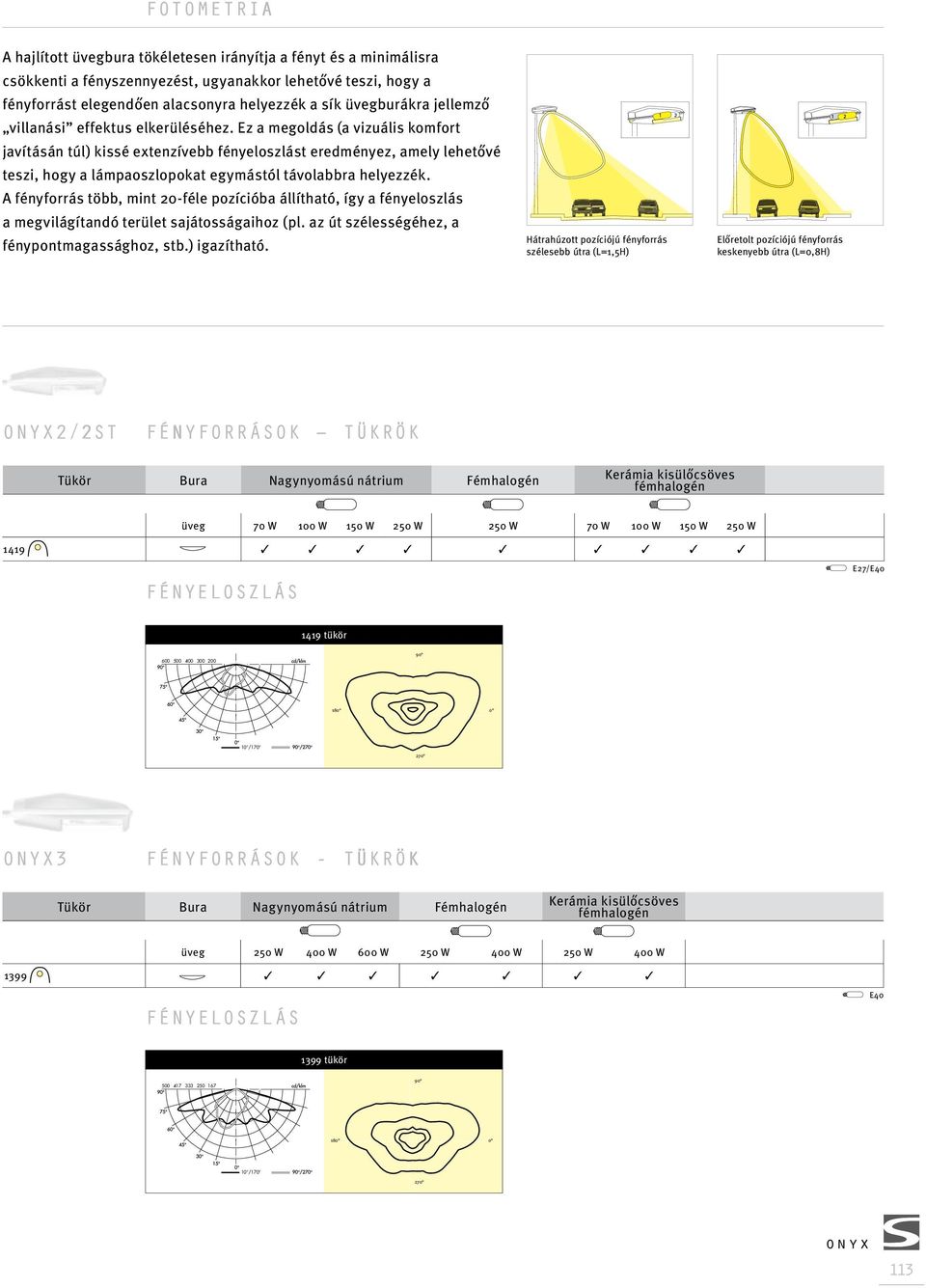

5 167 FOTOMETRIA A hajlított üvegbura tökéletesen irányítja a fényt és a minimálisra csökkenti a fényszennyezést, ugyanakkor lehetővé teszi, hogy a fényforrást elegendően alacsonyra helyezzék a sík üvegburákra jellemző villanási effektus elkerüléséhez. Ez a megoldás (a vizuális komfort javításán túl) kissé extenzívebb fényeloszlást eredményez, amely lehetővé teszi, hogy a lámpaoszlopokat egymástól távolabbra helyezzék. A fényforrás több, mint 20-féle pozícióba állítható, így a fényeloszlás a megvilágítandó terület sajátosságaihoz (pl. az út szélességéhez, a fénypontmagassághoz, stb.) igazítható. Hátrahúzott pozíciójú fényforrás szélesebb útra (L=1,5H) Előretolt pozíciójú fényforrás keskenyebb útra (L=0,8H) Onyx2/2ST FÉNYFORRÁSOK TÜKRÖK Tükör Bura Nagynyomású nátrium Fémhalogén Kerámia kisülőcsöves fémhalogén üveg 70 W 100 W 150 W 250 W 250 W 70 W 100 W 150 W 250 W fényeloszlás E27/E tükör / Onyx3 fényforrások - tükrök Tükör Bura Nagynyomású nátrium Fémhalogén Kerámia kisülőcsöves fémhalogén üveg 250 W 400 W 600 W 250 W 400 W 250 W 400 W fényeloszlás E tükör /

6 São Caetano do Sul Brazília Leiria Portugália

7 A10 -es autópálya Franciaország 115
