31028 THYL-BR HU12. Website:

Átírás

1 31028 THYL-BR HU12 VÁROSOK FÉNYEI Website:

2 µr FUNKCIÓ ÉS FORMA thylia

3 µr thylia

4 MŰSZAKI ADATOK Optikai tér védettsége: 1659-es tükör: IP 66 - Sealsafe (*) 1754-es tükör: IP 66 (*) Törési szilárdság (üveg): IK 08 (**) Névleges feszültség: 230 V 50 Hz Érintésvédelem: I. (alapkivitel) vagy II. osztály (*) (*) MSZ EN szerint (**) MSZ EN szerint FÉNYELOSZLÁS Tükör 1659 Tükör 1754 FÉNYFORRÁSOK ÉS TÜKRÖK Tükör 1659 (Sealsafe ) 1754 Kerámia kisülőcsöves 150 W (*) 150 W (*) fémhalogénlámpa (*) maximális teljesítmény A Schréder Product

5 THYLIA ÉS A VILÁG SZÍNESEBB LESZ AMichel Tortel által tervezett lámpatest és a hozzá tartozó oszlopok új lehetőségeket nyitnak a dekoratív közvilágítás terén. Kínálatunk 1, 2, 3, illetve 4 karú berendezéseket tartalmaz különböző oszloptestekkel és karokkal, egészen 8 méter fénypontmagasságig, továbbá létezik falikar-változat is. Emellett mód van arra, hogy építészek, tervezők elképzeléseik szerinti egyedi tartószerkezetet álmodjanak meg a lámpatesthez. A lámpatestet kifejezetten mikroreflektorhoz (µr ) tervezék, mely a Schréder-cégcsoport egyik legújabb fejlesztése. Rendkívüli előnye, hogy kihasználja a kerámia kisülőcsöves fémhalogén fényforrás biztosította méretcsökkentési lehetőségeket, emellett maximális fénytechnikai teljesítményt biztosít. Az alkalmazott fényforrás fehér fényével pedig biztosítja az optimális színvisszaadást, ezáltal növelve komfortérzetünket. Színválaszték: AKZO 900 (kívánság esetén egyéb színekben is) A francia Ipari Formatervezési Díj nyertese.

6 A tartószerkezetek tervezésekor kiemelt cél volt, hogy tartós és esztétikus berendezések szülessenek. Az alapzatok öntöttvasból, illetve acélból készülnek. A falikar anyaga szintén acél. Különleges technológiánknak köszönhetően az µr thyliaöntöttvasat az acélhoz hasonló szilárdsági és rugalmassági tulajdonságokkal ruháztuk fel.

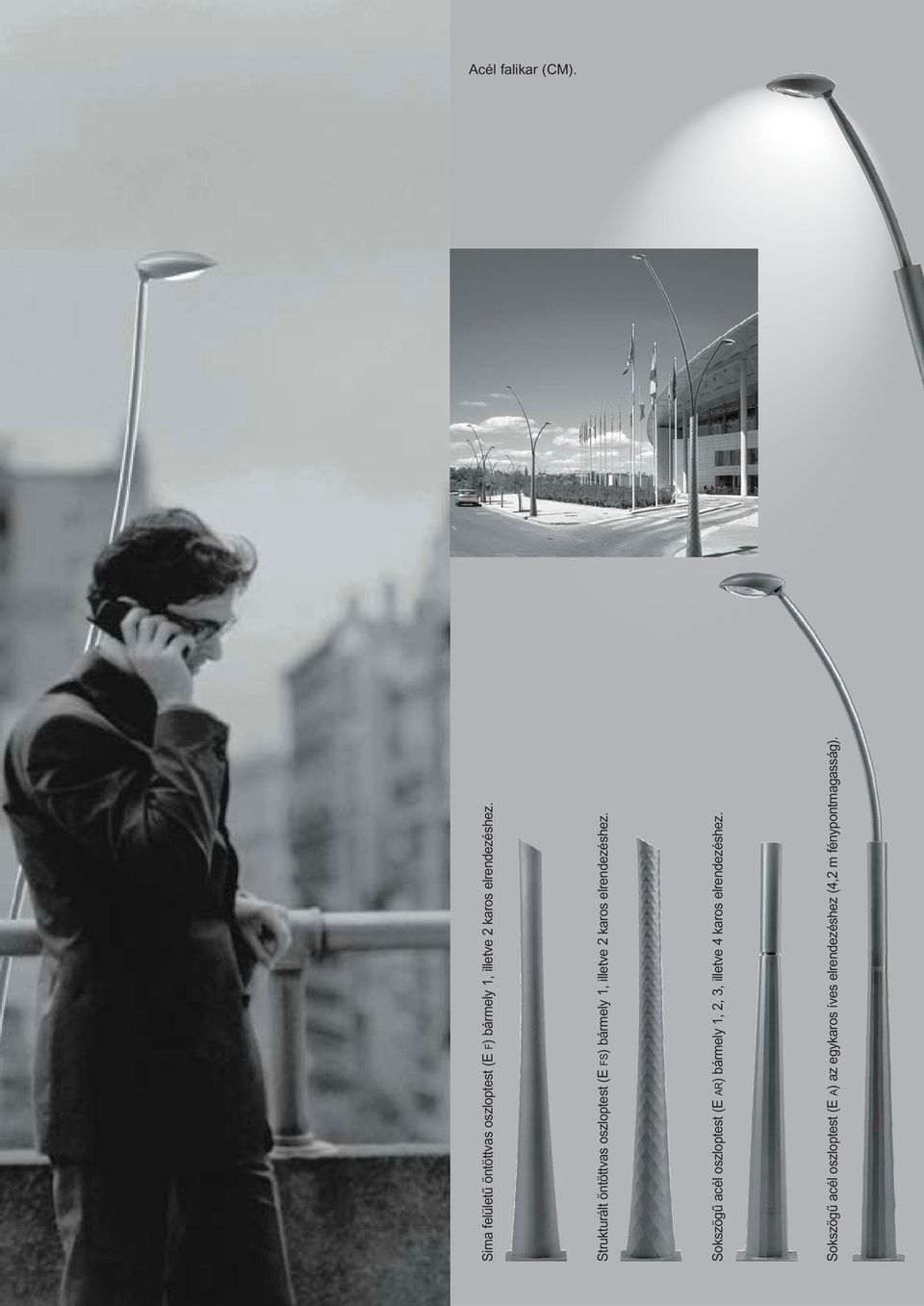

7 Acél falikar (CM). Sima felületű öntöttvas oszloptest (E F) bármely 1, illetve 2 karos elrendezéshez. Strukturált öntöttvas oszloptest (E FS) bármely 1, illetve 2 karos elrendezéshez. Sokszögű acél oszloptest (E AR) bármely 1, 2, 3, illetve 4 karos elrendezéshez. Sokszögű acél oszloptest (E A) az egykaros íves elrendezéshez (4,2 m fénypontmagasság).

8 FELHASZNÁLT ANYAGOK Az anyagok kiválasztásakor szintén a tartósság és az esztétikus kivitel volt a célunk. Ennek megfelelően a fedél és ház anyaga alumíniumöntvény, a bura üvegből, a tükör alumíniumból készül. FORMA ÉS FUNKCIONALITÁS EGYSÉGE Kültéri lámpatestek tervezésekor is egyre fontosabb szempont a funkció és a forma harmóniája. A Thylia lámpatest fejlesztésekor törekedtünk arra, hogy a berendezés műszakilag kiváló és egyben esztétikus is legyen. A piacon eddig ismert termékekhez képest egyik legnagyobb előnyének kis méretét tartjuk, mely nagymértékben hozzájárult, hogy a tervezők szándékával összecsengően az épített környezetbe tökéletesen illeszkedő, komplett dekoratív világítási berendezés jöhetett létre. FEHÉR FÉNY ÉS KIVÁLÓ FÉNYELOSZLÁS A lámpatest kifejlesztésének alapgondolatát az adta, hogy megjelent a kis méretű, kerámia kisülőcsöves fémhalogén fényforrás. Ehhez alkották meg a Schréder-cégcsoport mérnökei a mikroreflektort (µr ) és a Thylia lámpatestet. Az említett fényforrás jellegzetessége, hogy fehér fénye által valósághűen adja vissza a színeket, ezáltal növelve a látási komfortot. A mikroreflektor (µr ) ugyanolyan fénytechnikai teljesítményt nyújt, mint bármely Cégcsoportunk által kifejlesztett normál méretű közvilágítási reflektor. A Thylia bármelyik tükre kiválóan alkalmassá teszi a lámpatestet magas szintű világítási feladatok ellátására. SEALSAFE -OPTIKA ÉS µr A Schréder-cégcsoport egyik legsikeresebb fejlesztése a Sealsafe néven szabadalmaztatott optikai rendszer, mely teljes por- és páramentességet biztosít, a lámpatest teljes élettartama során. Lámpatesteinket szinte csak ezzel a megoldással építjük, így a mikroreflektorhoz is kifejlesztettük a Sealsafe -védettséget (IP66) biztosító megoldást. FÉNYFORRÁSCSERE SZERSZÁMHASZNÁLAT NÉLKÜL A lámpatest fedele szerszámhasználat nélkül, a rugós zárszerkezet felpattintásával nyitható. A Sealsafe -tubus elfordítása után hozzáférhetünk a fényforráshoz. A működtető szerelvényeket és a biztosítót a lámpatest nem tartalmazza, ezeket a tartószerkezetben kell elhelyezni.

9 8,10 m 6,20 m ,20 m ,80 m

10 E[F] E[FS] E[AR] E[A]
