Spinella. GE Lighting ADATLAP. Termékinformáció. Alkalmazási területek. Üzembehelyezés és karbantartás. Driver features. Optika

Átírás

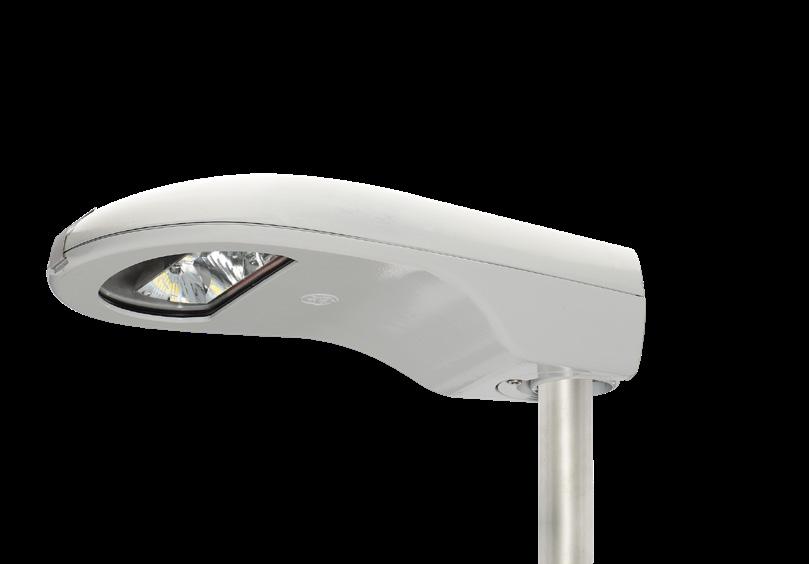

1 G Lighting Spinella ADALA RAL 7035 I66 I66 IK09 ermékinformáció A Spinella a G Lighting egy, vagy több modulos közúti lámpateste. A lakóövezetektől kezdve az autópályákig megváltoztatja a világítás fogalmát. Az MA-országokban fejlesztett és gyártott termékek segítségével a G egyensúlyt teremt a kifinomult LD rendszer műszaki, és a különféle időjárási viszonyoknak megfelelő kültéri lámpatest funkcionális követelményei között. Alkalmazási területek Driver features lektronikus, dimmelhető onstant Light Output (választható) gy modulos: 52W - 125W öbb modulos: 90W - 230W Vezérlési rendszerek (gy modulos): nincs vezérlés, Dali, DynaDIM, onstant Light Output vezérlés (öbb modulos): nincs vezérlés, 0-10V, Dali, DyanDIM Autonom dimmelhetőség a konfigurációtól függ Optika Lakóövezet lérhető fotometriai eloszlások: Keskeny aszimmetrikus közepes () Aszimmetrikus rövid () Aszimmetrikus közepes () lőrevetítő aszimmetrikus közepes () Keskeny aszimmetrikus rövid () Keskeny aszimmetrikus háttérvilágítással rövid () Keskeny aszimmetrikus közepes (R) Keskeny aszimmetrikus közepes (S) Aszimmetrikus rövid () Aszimmetrikus közepes () évleges színvisszaadási index: >70 0 Kelvinnél évleges korrelált színhőmérséklet*: 0K, 0K,5000K S/ arány: 0K: 1.24, 0K: 1.47, 5000K:1.71 LOR: 0 évleges kezdeti színkoordináta I(x=0.43, y=0.403) 5SDM I(x= 0.38, y= 0.38) 5SDM I(x= 0.34, y= 0.35) 5SDM Max 10.5kg gy modulos Közút és utca Max 20.5kg öbb modulos LASS I LASS II Üzembehelyezés és karbantartás elszerelési opciók: ra ø48mm-60mm ra ø48mm-76mm A rögzítő -15, -10, -5, 0, +5, +10 és +15 között állítható 5 fokonként. ömeg: 10,5kg (gy modulos), 20,5kg (öbb modulos) Ajánlott felszerelési magasság: 6-12m (gy modulos), 6-15m (öbb modulos) sak két kéziszerszám szükséges a lámpatest felszereléséhez. árolási hőmérséklet akár 85º. Környezeti hőmérséklet -40º- +50º. ( maximum 40º 110W teljesítményű terméknél optikával, és maximum 30º 125 W teljesítményű terméknél optikával) Jellemzők gy modulos évleges fényáramtartomány: lm évleges fényhasznosítás: Akár 118 lm/w 0 Kelvin esetén otometria kód: 730/559, 740/559, /559 ényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 évleges átlagos élettartam és a kapcsolódó névleges LM- tényező: L8050 > óra* (for 100W) évleges hirtelen meghibásodási érték*: 11.14%** öbb modulos évleges fényáramtartomány: lm évleges fényhasznosítás: Akár 121lm/W ényáramtartási kód: 9 otometria kód: 730/559, 740/559, /559 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 évleges átlagos élettartam és a kapcsolódó névleges LM tényező: L8050 > óra* évleges hirtelen meghibásodási érték*: 5.59%** *Meghatározások és tűrési értékek az I szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától függ

2 lektromos adatok emeneti feszültség és frekvencia: V, 50-60Hz I Érintésvédelmi osztály: lass I, lass II (kérésre) úlfeszültség : minimum 6kV/3kA évleges teljesítmény: 52W-230W eljesítmény tényező: >0.9 Szabványok és előírások,, Directive 2004/108/, 2006/95/, 2009/125/ 1194/2012/, 2011/65/, 60598, 62471, 55015, 6, 62493, ipikus fényeloszlási jellemzők gy modulos Spinella (LW) Szerkezeti elemek és anyagok Lámpatest ház: öntött alumínium poliészter alapú porfestéssel, rozsdamentes acél csavarok és tartóelemek Reflektor anyaga: polikarbonát vagy alumínium bevonatú Optikai burkolat: temperált üveg Szín: RAL7035 Minden a termékhez felhasznált anyag W és ROHS kompatibilis. gyéb elérhető opciók lőkábelezés, extra túlfeszültség 10kV/5kA, beépített alkonykapcsoló R S

3 öbb modulos Spinella (HW)

4 Méretek (mm) gy modulos öbb modulos
