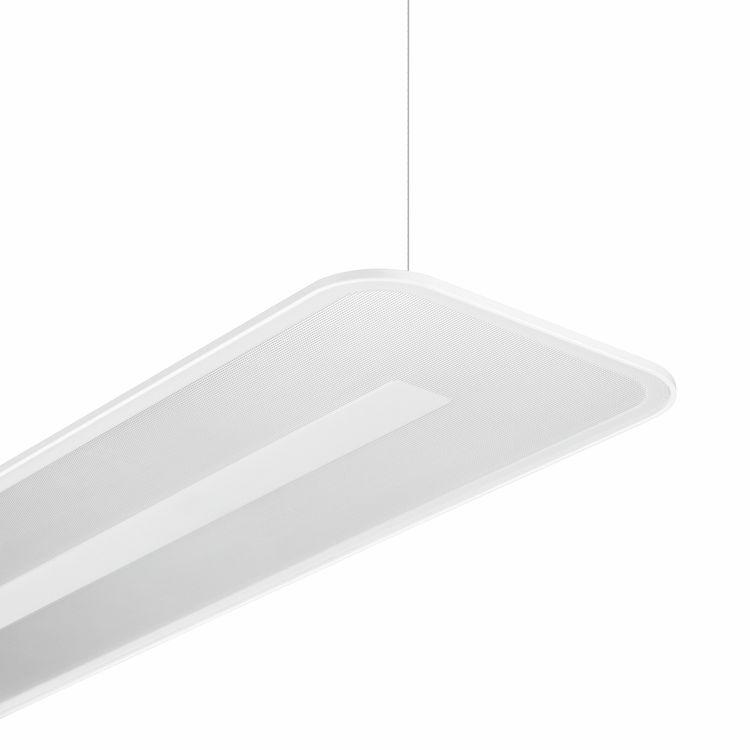

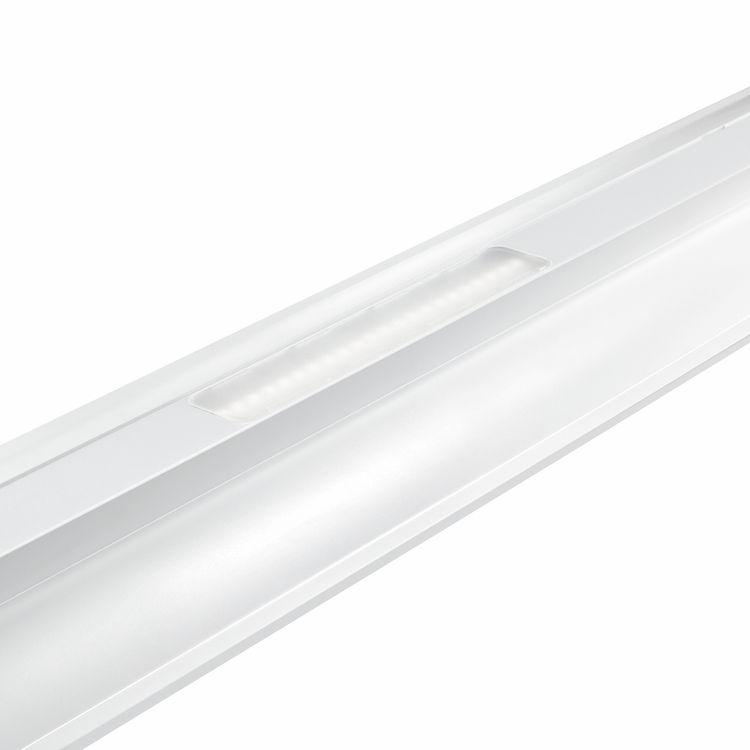

1 Lighting SmartBalance a nagy teljesítmény és az intelligens forma ötvözete Bár számos esetben a világítás funkciója a legfontosabb, az ügyfelek szívesen használnak vonzó és/vagy diszkrét világítótesteket. Ezt a két követelményt egyszerre különösen olyan alkalmazások esetében nehéz lehet kielégíteni, amikor a világítótesteket felületre kell felszerelni vagy függeszteni kell.a SmartBalance egyértelműen a felületre rögzített és függesztett felszerelésű világítótestek területén a következő lépést jelenti a pályázati piacokon. Nem csupán fokozott energiatakarékosságot kínál, hanem vizuálisan vonzó anélkül, hogy tolakodó lenne. Formája lehetővé teszi a mennyezet rendezettebb megjelenését, továbbá megfelel az összes vonatkozó irodai szabványnak. Előnyök Működési költségek csökkentése a fénycsöves rendszerekhez képest jobb energiatakarékosság Kellemes, diszkrét forma rendezettebb mennyezet Megfelel az irodai szabványnak Szolgáltatások Hatásfok > 90 lm/w, ez kb. 30%-os energiaköltség-megtakarítást tesz lehetővé Kompakt, könnyű súlyú és diszkrét megjelenésű Az SmartBalance UGR-besorolása 19, két szinten L65 szintű, konkrétan 1500/3000 cd/m² Az SmartBalance többféle módon teszi lehetővé a pályázati igények kielégítését, például (vezeték nélküli) DALI-kompatibilis vezérelhetőséggel, vészvilágítással, csatolóelemekkel

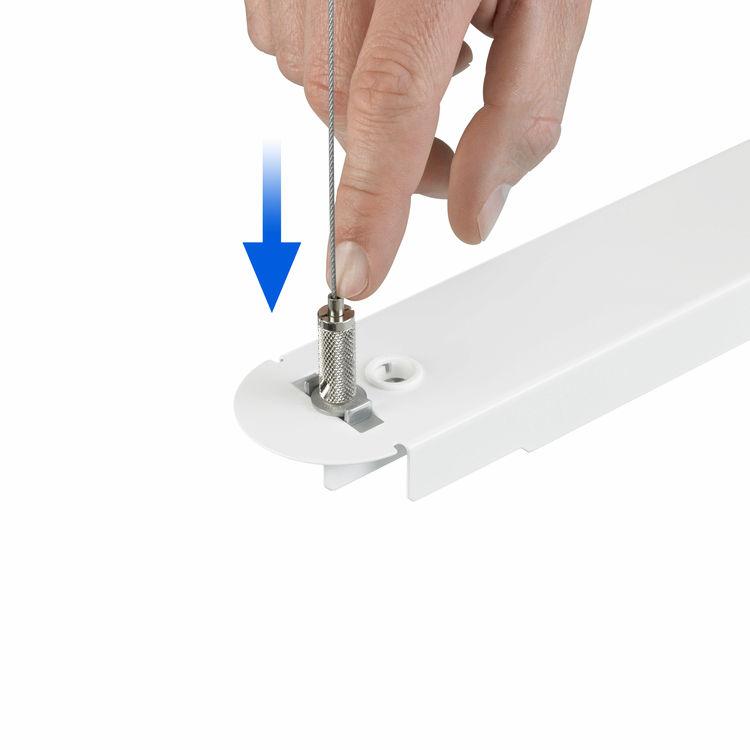

2 Alkalmazás Felületi vagy függesztett felszerelést igénylő beltéri általános világítási alkalmazások termékjellemzők Típus SP480P (közvetlen megvilágítású változat) Fényerő-szabályozás Szabályozható fényerő SP482P (közvetlen/közvetett megvilágítású változat) Vezérlőrendszer 1 10 V vagy DALI Fényforrás Philips Fortimo LED Line 1R bemenete Teljesítmény (+/-10%) még nem áll rendelkezésre Opciók Vészvilágítás: 1,5 óra Sugárzási szög még nem áll rendelkezésre Csatolóelem Fényáram 3000, 3500 vagy 4000 lm Anyag Tokozás: polikarbonát és fémlemez Színhőmérséklet 3000 vagy 4000 K Burkolat: Plexiüveg vagy polikarbonát Színvisszaadási index >80 Optika: akril vagy polikarbonát Átlagos élettartam óra Szín Fehér (WH) vagy ezüstszürke (SI) L70B50 Optika átlátszó akril (ACC-MLO) anyagú OLC mikrolencsés optika Átlagos élettartam óra Csatlakozás Gyorscsatlakozós aljzat (PI) L80B50 Karbantartás Az optikai modul tömítése a teljes élettartam során védi azt, Átlagos élettartam óra nincs szükség belső tisztításra L90B50 Felszerelés Függesztett felszerelés acélhuzalokkal, 170 cm hosszú tápkábel Vezérlő meghibásodási 1% 5000 óránként SM1 felfüggesztőkészlet: készlet két fémcsővel aránya SM2 felfüggesztőkészlet: készlet védősapkával és fémcsővel Átlagos környezeti +25 ºC SMT1 felfüggesztőkészlet: csatlakozás kengyelekkel hőmérséklet látszóbordás álmennyezethez két acélhuzalos felfüggesztővel Működési hőmérséklet- +10 ºC és +35 ºC között Gyors finombeállítás a csuklós szerkezettel (Reutlinger) tartomány Átmenő kábelezés megvalósítható Vezérlő Beépített Opcionális: csatolóelem a két felfüggesztett világítótest Hálózati feszültség V / Hz mechanikai és elektromos csatlakoztatásához Versions SmartBalance Suspended Mounted - LED Module, system flux 3500 lm 2

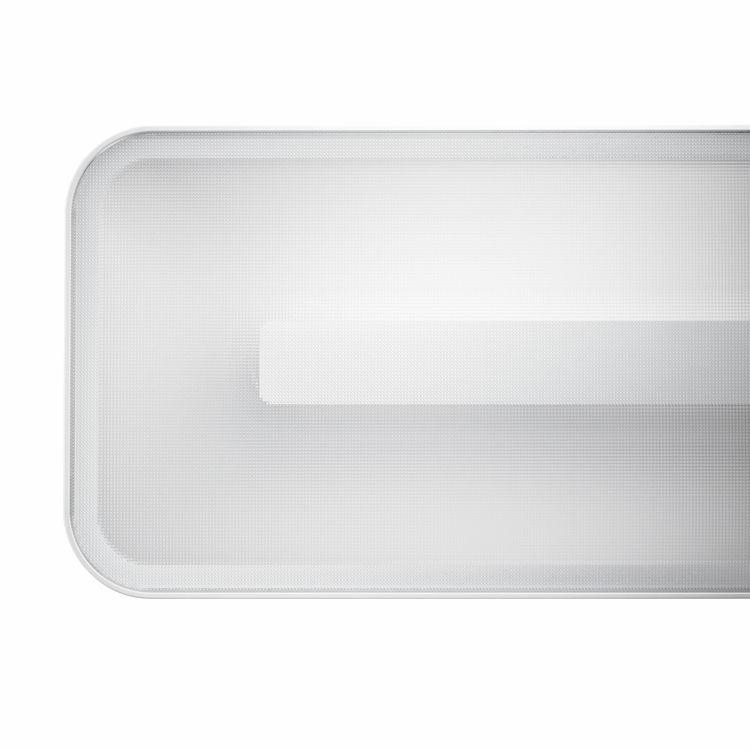

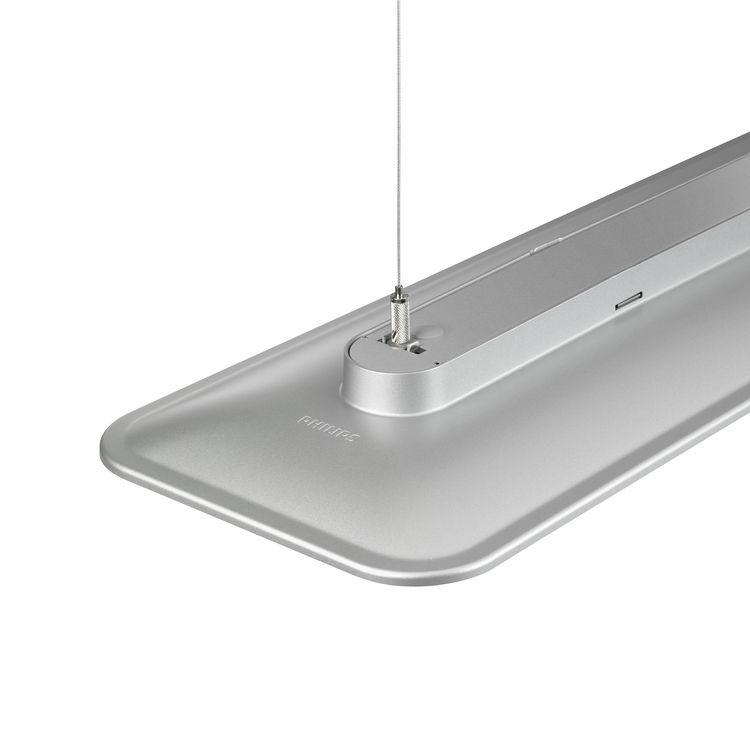

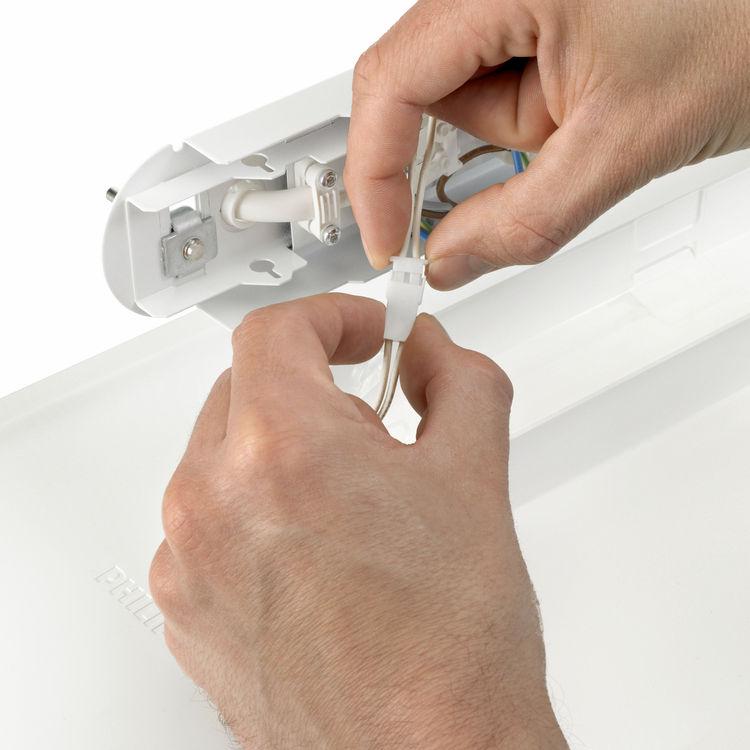

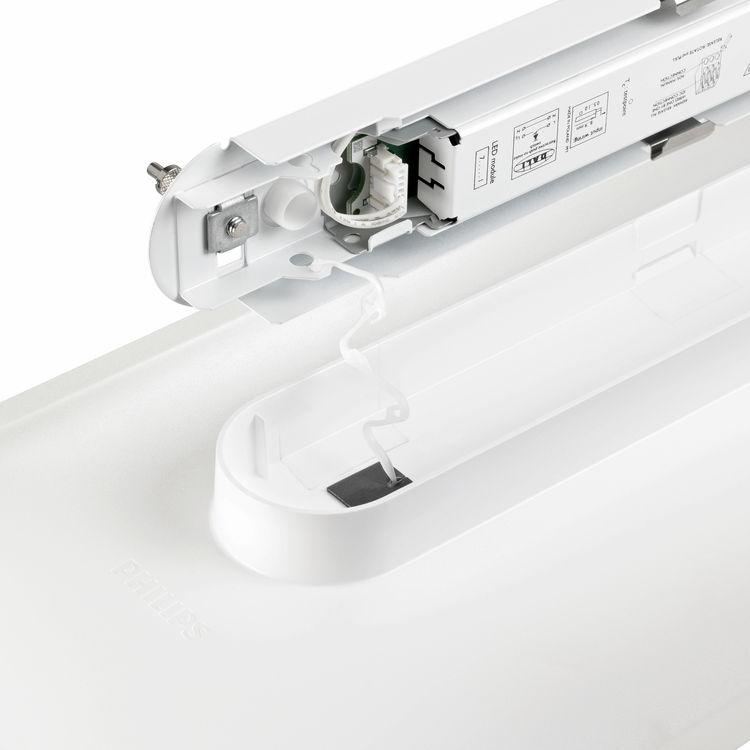

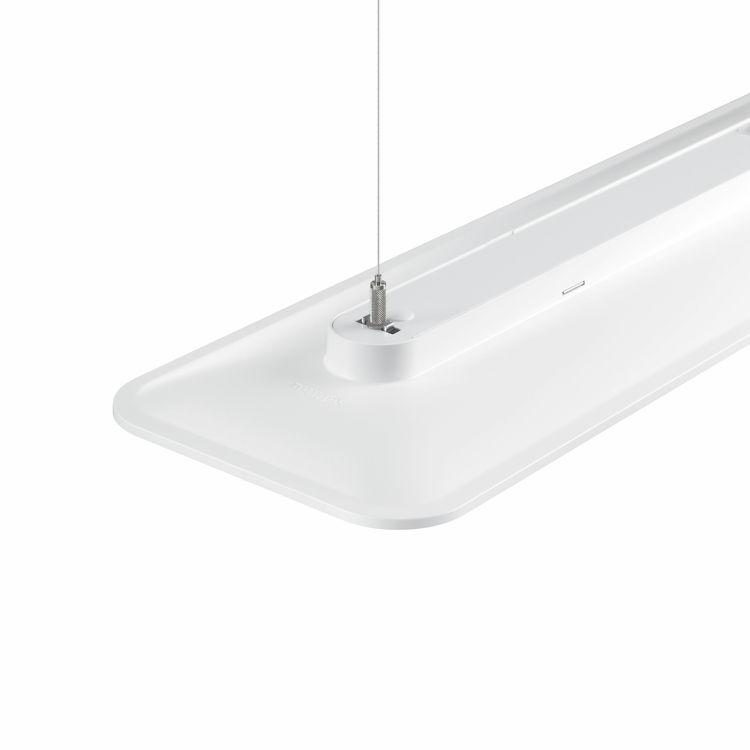

3 Termék részletei 3

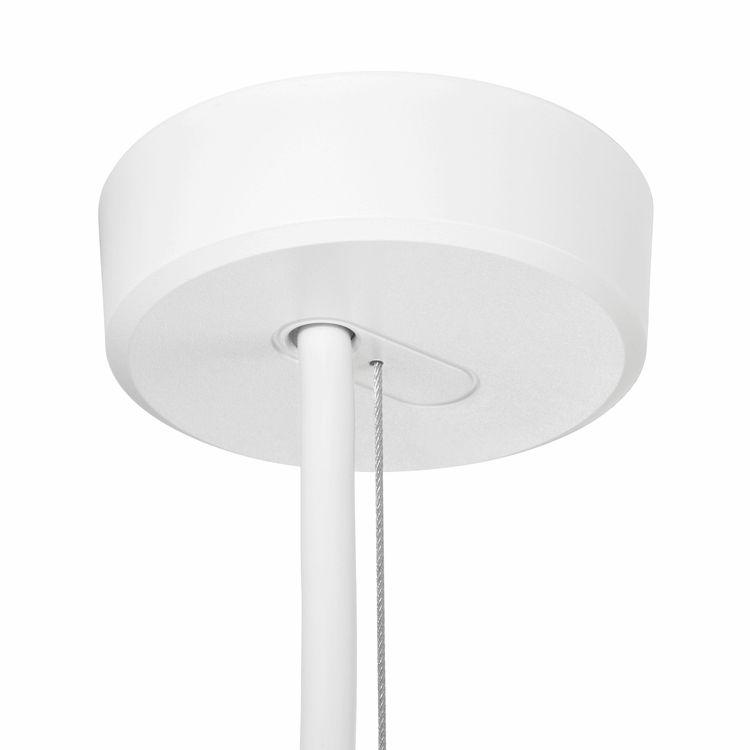

4 Termék részletei Tartozékok code

5 Alkalmazási feltételek Környezeti hőmérséklet-tartomány +10 és +40 C között Maximális fényerő-szabályozási szint 1% Tanúsítvány és alkalmazási területek Mechanikus ütődésvédelmi kód IK02 Por és víz elleni védelem (IP) IP40 Vezérlők és fényerő-szabályozás Szabályozható fényerő Igen Alkalmazási feltételek Megfelel véletlenszerű kapcsolásokhoz SP480P LED35S/840 Nem SP482P WH Nem SP480P LED35S/830 Nem SP482P Nem SP482P MLO SM1 Nem SP482P POE ACC-MLO ACL SMT1 Igen (jelenlét/mozgásérzékeléshez ésnapfényfüggő szabályozáshoz kapcsolódóan) Általános információ A fényforrás sugárzási szöge - Fejelés - CE jelölés CE mark Optika/lencse típusa ACC-MLO Vezérlővel együtt Igen Vészvilágítás No ENEC jel ENEC plus mark Gyúlékonysági jelzés F Működtető szerelvény - Izzóhuzalos teszt Hőmérséklet: 650 C, időtartam: 5 s Cserélhető fényforrás Nem Szerelvényegységek száma 1 unit A fényforrások száma 1 Az optika típusa No UL jelölés Nem teljesítmény (IEC-szabványnak megfelelően) szinvisszaadási index >80 Fényáramtűrés +/-10% Mechanika és tokozás Szín WH Geometria Szélesség: 0,24 m, hosszúság: 1,34 m Működtetés és elektronika Bemeneti feszültség SP480P LED35S/ to 240 V SP482P WH 220 to 240 V SP480P LED35S/ to 240 V Bemeneti feszültség SP482P 220 to 240 V SP482P MLO SM1 220 to 240 V SP482P POE ACC-MLO ACL SMT1 51 to 54 V Általános információ 5

6 IEC védelmi Fényforráscsalád Beépített Termékcsalád IEC védelmi Fényforráscsalád Beépített Termékcsalád vezérlés vezérlés SP480P LED35S No SP480P SP482P LED40S No SP482P LED35S/ SP482P LED40S No SP482P SP482P LED40S No SP482P MLO SM1 WH SP482P III. LED40S ACL SP482P SP480P LED35S No SP480P biztonsági LED35S/830 POE ACC- MLO ACL SMT1 teljesítmény (IEC-szabványnak megfelelően) (1/2) A LED-es A LED-es világítótest világítótest korrelált kezdeti korrelált kezdeti színérték színhőmérséklet hatásfoka fényáram színérték színhőmérséklet hatásfoka fényáram SP480P (0.38, 0.38) 4000 K 117 lm/w 3500 lm SP482P (0.43, 0.40) 3000 K 116 lm/w 4100 lm LED35S/840 MLO SM SP482P (0.38, 0.38) 4000 K 121 lm/w 4100 lm SP482P (0.38, 0.38) 4000 K 112 lm/w 4100 lm POE ACC- WH MLO ACL SP480P (0.43, 0.40) 3000 K 109 lm/w 3500 lm SMT1 LED35S/ SP482P (0.43, 0.40) 3000 K 116 lm/w 4100 lm teljesítmény (IEC-szabványnak megfelelően) (2/2) bemeneti feszültség SP480P LED35S/ W SP482P WH 33.5 W SP480P LED35S/ W bemeneti feszültség SP482P 35 W SP482P MLO SM1 35 W SP482P POE ACC-MLO ACL SMT W 6
