1 79 THE GREEN LIGHT falco +ando

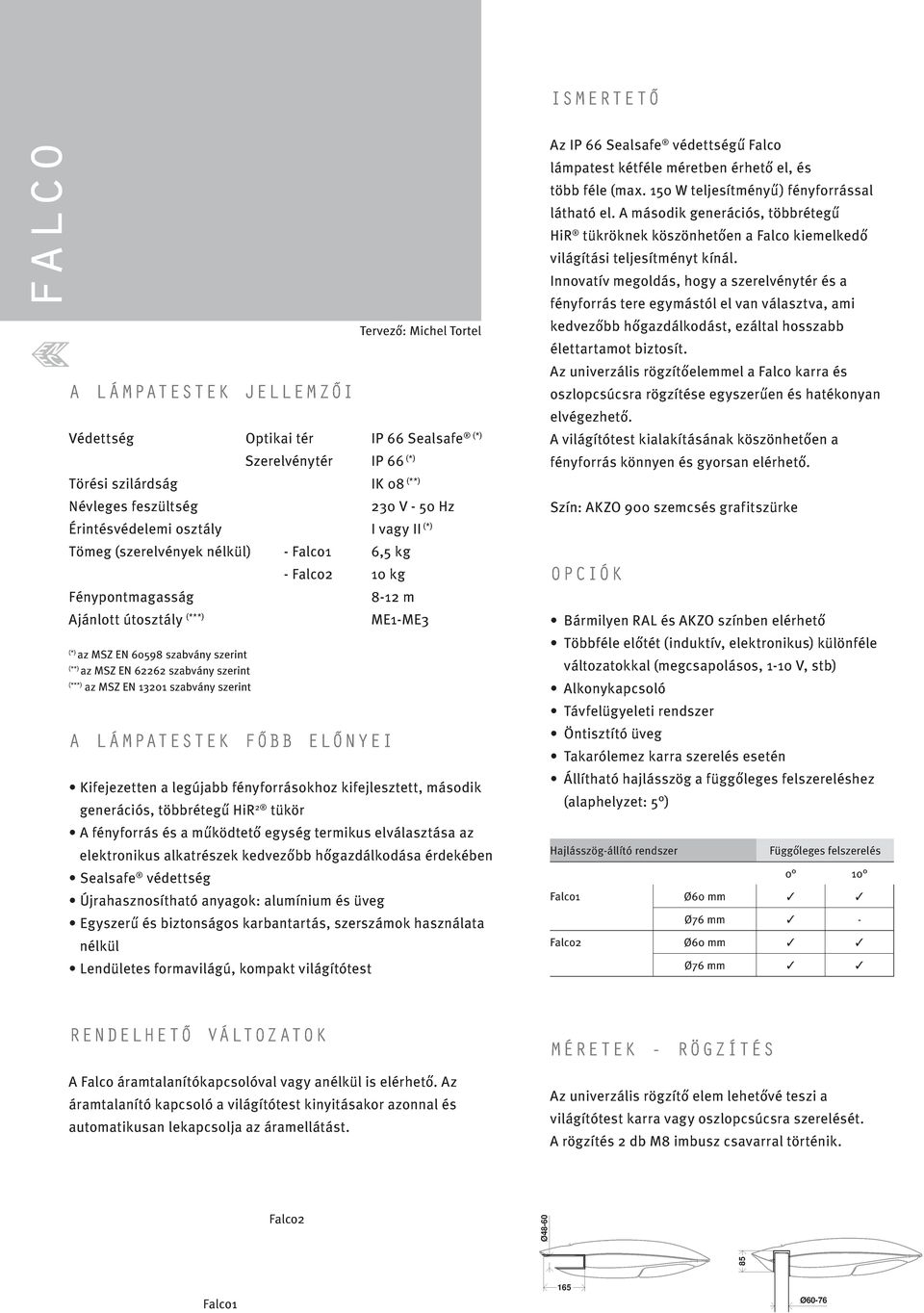

2 85 ISMERTETŐ falco A LÁMPATESTEK JELLEMZŐI Tervező: Michel Tortel Védettség Optikai tér IP 66 Sealsafe (*) Szerelvénytér IP 66 (*) Törési szilárdság IK 08 (**) Névleges feszültség 230 V - 50 Hz Érintésvédelemi osztály I vagy II (*) Tömeg (szerelvények nélkül) - Falco1 6,5 kg - Falco2 10 kg Fénypontmagasság 8-12 m Ajánlott útosztály (***) ME1-ME3 (*) az MSZ EN szabvány szerint (**) az MSZ EN szabvány szerint (***) az MSZ EN szabvány szerint A LÁMPATESTEK FŐBB ELŐNYEI Kifejezetten a legújabb fényforrásokhoz kifejlesztett, második generációs, többrétegű HiR 2 tükör A fényforrás és a működtető egység termikus elválasztása az elektronikus alkatrészek kedvezőbb hőgazdálkodása érdekében Sealsafe védettség Újrahasznosítható anyagok: alumínium és üveg Egyszerű és biztonságos karbantartás, szerszámok használata nélkül Lendületes formavilágú, kompakt világítótest Az IP 66 Sealsafe védettségű Falco lámpatest kétféle méretben érhető el, és több féle (max. 150 W teljesítményű) fényforrással látható el. A második generációs, többrétegű HiR tükröknek köszönhetően a Falco kiemelkedő világítási teljesítményt kínál. Innovatív megoldás, hogy a szerelvénytér és a fényforrás tere egymástól el van választva, ami kedvezőbb hőgazdálkodást, ezáltal hosszabb élettartamot biztosít. Az univerzális rögzítőelemmel a Falco karra és oszlopcsúcsra rögzítése egyszerűen és hatékonyan elvégezhető. A világítótest kialakításának köszönhetően a fényforrás könnyen és gyorsan elérhető. Szín: AKZO 900 szemcsés grafitszürke OPCIÓK Bármilyen RAL és AKZO színben elérhető Többféle előtét (induktív, elektronikus) különféle változatokkal (megcsapolásos, 1-10 V, stb) Alkonykapcsoló Távfelügyeleti rendszer Öntisztító üveg Takarólemez karra szerelés esetén Állítható hajlásszög a függőleges felszereléshez (alaphelyzet: 5 ) Hajlásszög-állító rendszer Függőleges felszerelés 0 10 Falco1 Ø60 mm 3 3 Ø76 mm 3 - Falco2 Ø60 mm 3 3 Ø76 mm 3 3 RENDELHETŐ VÁLTOZATOK A Falco áramtalanítókapcsolóval vagy anélkül is elérhető. Az áramtalanító kapcsoló a világítótest kinyitásakor azonnal és automatikusan lekapcsolja az áramellátást. MÉRETEK - RÖGZÍTÉS Az univerzális rögzítő elem lehetővé teszi a világítótest karra vagy oszlopcsúcsra szerelését. A rögzítés 2 db M8 imbusz csavarral történik. Falco2 Ø48-60 Falco1 165 Ø60-76

3 KIEMELKEDŐ FOTOMETRIAI TELJESÍTMÉNY A Falco termékcsalád világítótesteiben megtalálható, második generációs, többrétegű HiR tükrök kiemelkedő világítási teljesítményt kínálnak. Ezek a tükrök a legújabb fényforrásokkal alkalmazva átlagosan 10-15%-kal nagyobb fényáramot biztosítanak az eloxált alumínium tükrökhöz képest. Ez a megoldás pontosan a kívánt helyre irányítja a fényt, ezáltal valóban kiváló világítást biztosít. A fényforrás pozícióállítási lehetősége precíz fotometriai beállításokat biztosít. TERMIKUS ELVÁLASZTÁS A szerelvénytér és az optikai tér elválasztása csökkenti a működtető szerelvények hőterhelését, ezáltal kedvezőbb hőgazdálkodást és hosszabb élettartamot biztosít az elektronikus alkatrészeknek. ENERGIAMEGTAKARÍTÁSRA OPTIMALIZÁLT LÁMPATEST, TÁVFELÜGYELET A Falco ellátható egy olyan rendszerrel, amely akár 50%-kal csökkenti a fényáramot az éjszaka bizonyos időszakaiban, ezáltal akár 30%-os energia-megtakarítás is elérhető. A Falco lámpatesteket eleve úgy tervezték, hogy beépíthető legyen a közvilágítás jövőjét jelentő távfelügyeleti rendszer, melynek előnyei között megemlíthető az energiafogyasztás szabályozása, az azonnali beavatkozás lehetősége (hiba esetén), valamint más alkalmazásokkal (pl hirdetőtáblák) közös vezérlés. Falco1 Falco FALCO THE GREEN LIGHT Csak bizonyos konfigurációk esetén. Kérjük, forduljon munkatársunkhoz. falco 81

4 falco Fényforrástartó foglalat, állítási lehetőséggel, amely lehetővé teszi a fényeloszlás pontos beállítását A Sealsafe rendszer garantálja az optikai tér IP 66 védettségének hosszú távú megőrzését. Az optikai térben található a 95%-os reflexiós együtthatóval rendelkező, többrétegű HiR tükör Ívelt edzett üvegbura Kiváló minőségű festett alumíniumöntvényből készült szerelvény fedél Profiltömítés, amely IP 66 védettséget biztosít a szerelvénytérnek A horganyzott acél kitámasztó kar megkönnyíti a karbantartási műveletek elvégzését Termikus elválasztás: az elektronikus előtét a kedvezőbb hőgazdálkodás érdekében el van választva a fényforrás terétől Rozsdamentes acél Kiváló minőségű festett alumíniumöntvény ház zárókar a fényforrás és a működtetőegység könnyű és gyors eléréséhez Áramtalanító kapcsoló (a tápfeszültség azonnali automatikus lekapcsolása) Külön hely a távfelügyeleti rendszer alkatrészeinek beépítésére Karra szerelés takaróelemmel (opció) Az univezális rögzítő rendszer lehetővé teszi a lámpatest karra vagy oszlopcsúcsra szerelését 2 db M8 imbusz csavarral Oszlopcsúcsra szerelés: alapesetben 5 -os hajlásszöggel. A gyárilag felszerelt Áramtalanító nélküli változat 2 db M5 csavarral rögzített, kivehető szerelvény-tartó lap hajlásszög-állító rendszer lehetővé teszi a világítótest 0 és 10 közötti döntését

5 270 FOTOMETRIA A kiemelkedő világítási teljesítményű HiR 2 tükörnek köszönhetően a Falco termékcsalád számos világítási feladatra ideális megoldást kínál. FALCO1 FÉNYFORRÁSOK TÜKRÖK Tükör Bura Nagynyomású nátrium Kerámia kisülőcsöves fémhalogén Cosmopolis üveg 50 W 70 W 35 W 50 W 70 W 100W 150 W 45 W 60 W 90 W 140 W HiR² FÉNYELOSZLÁS 20 /160 E27 G12 PGZ tükör - Cosmopolis 140 W / Falco1/Réfl2074 FALCO2 FÉNYFORRÁSOK - TÜKRÖK Tükör Bura Nagynyomású nátrium Kerámia kisülőcsöves fémhalogén Cosmopolis Falco1/Réfl üveg 100 W 150 W 100 W 150 W 90 W 140 W HiR² FÉNYELOSZLÁS 20 /160 E40 G12 PGZ tükör - Nagynyomású nátrium 150 W / Falco1/Réfl2074 Falco1/Réfl2074 falco 83

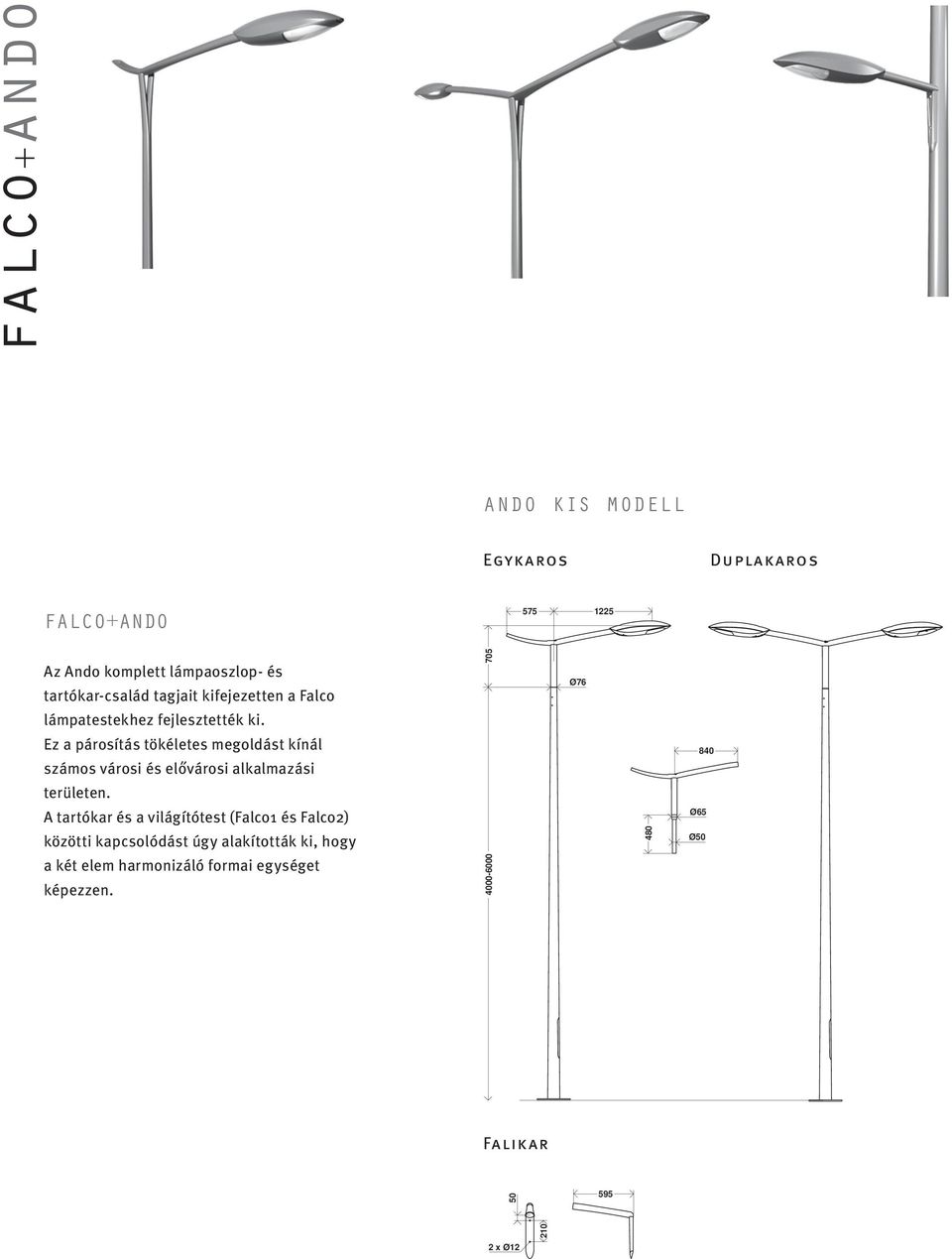

6 falco+ando ANDO KIS MODELL Egykaros Duplakaros FALCO+ANDO Az Ando komplett lámpaoszlop- és tartókar-család tagjait kifejezetten a Falco lámpatestekhez fejlesztették ki. Ez a párosítás tökéletes megoldást kínál számos városi és elővárosi alkalmazási területen. A tartókar és a világítótest (Falco1 és Falco2) közötti kapcsolódást úgy alakították ki, hogy a két elem harmonizáló formai egységet képezzen Ø Ø65 Ø Falikar x Ø12 210

7 4-10m ANDO NAGY MODELL Egykaros Kiegészítő karos Duplakaros Ø Ø Ø50 falco 85

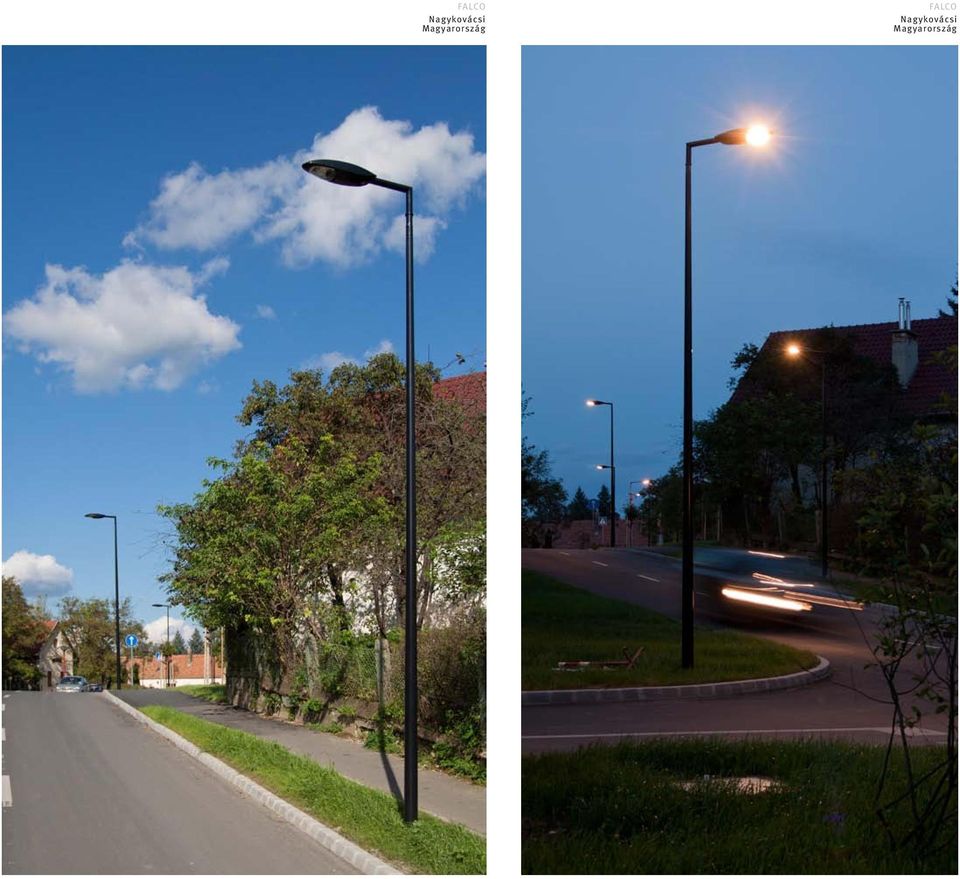

8 FALCO Nagykovácsi Magyarország FALCO Nagykovácsi Magyarország

9 falco 87
