ArenaVision MVF403 világelső teljesítmény

Átírás

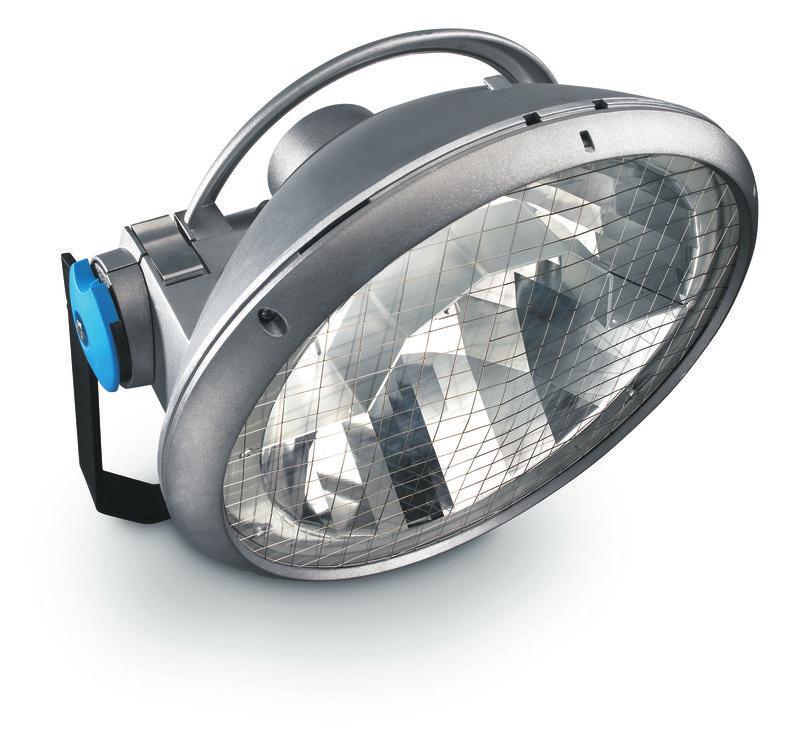

1 Lighting ArenaVision MVF403 világelső teljesítmény ArenaVision MVF403 Az ArenaVision MVF403 új szintet teremt a sportvilágításban: kiváló fényteljesítményt, magas optikai hatásfokot, egyszerű szerelést, megbízhatóságot és flexibilitást kínál. Ideálisan alkalmazható beltéri sportcsarnokokban csakúgy, mint kültéri sportpályákon.a beépített ovális optikai rendszer és a kompakt két végén fejelt MHN-LA 1000W vagy MHN- SA 1800W fényforrások magas rendszerhatásfokot és alacsony káprázást biztosítanak. A reflektorba épített belső fényterelő minimalizálja a szórt fényt és tövább csökkenti a káprázást.az MHN-SA 2000W/956 és MHN-LA 1000W/956 fényforrások megfelelnek a legmagasabb szintű CTV követelményeknek is. Az MHN-LA 1000W/842 fényforrás természetes színvisszaadása és kellemes atmoszférát teremtő színhőmérséklete jól illik a TV és filmfelvevő rendszerekkel ellátott sportpályákhoz és más térvilágítási alkalmazásokhoz.a gyorsan újragyújtó (Hot re-strike) változatok lehetővé teszik a gyors újragyújtást áramkimaradás esetén. Ez a rendszer minden fényforráshoz elérhető. Előnyök Innovatív ArenaVision fényvetők a Philips kiváló kétvégen fejelt fémhalogén fényforrásaihoz A Philips fémhalogén fényforrásai megfelelnek a legmagasabb szintű TV közvetítési követelményeknek is A Philips fényforrás és optika kombinációi maximális optikai hatásfokot és minimális szórt fényt adó pontos fényeloszlást biztosítanak Szolgáltatások Nagy teljesítményű, kétvégén fejelt fémhalogén lámpa kiváló színvisszaadással Egyedi precíziós optika Biztonsági késcsatlakozó-rendszer Elektronikus forró begyújtás Teljes Philips rendszer: fényforrás, optika és előtét

2 Alkalmazás Nyitott stadionok Fedett sporttermek Építészeti fényárvilágítás termékjellemzők Típus MVF403 Opciók Célzómemória (AM), mely megőrzi a lámpatest eredeti irányítási Fényforrás HID: pozícióját a szervizelés során - 1 db MASTER MHN-SA / XW / 2000 W Elérhető azonnal újragyújtó változat is (hot restrike), amellyel a - 1 db MASTER MHN-LA / XWH / 1000 W világítás azonnal visszakapcsolható egy áramellátási hiba után Tartalmazza a lámpát Igen (K, vagy fényforrás színe: 842 vagy 956) Felfelé világító változatok (UP) érhetők el építészeti Optika Sugárzási szög kategóriája: A1 (A1) Sugárzási szög kategóriája: A2 (A2) Sugárzási szög kategóriája: A3 (A3) alkalmazásokhoz Különleges kábelborítású változatok trópusi környezetben való használathoz Sugárzási szög kategóriája: A4 (A4) Sugárzási szög kategóriája: A5 (A5) Sugárzási szög kategóriája: A6 (A6) Sugárzási szög kategóriája: A7 (A7) Sugárzási szög kategóriája: A8 (A8) (nem az MHN-SA 2000 W változathoz) Anyagok és felületi kiképzés Ház és hátsó fedél: nagy nyomáson öntött alumínium, korróziómentes Optikai bura: 3 mm vastagságú edzett biztonsági üveg (mennyezeti világításhoz), 3 mm vastagságú kerámia (felfelé történő világításhoz) Rögzítőbilincs: cinkkel nikkelel kezelve Optikai bura Gyújtó Védőüveg a mennyezeti világítási (DOWN) és felfelé világító (UP) változatokhoz Soros (SI), 2000 W, beépített Azonnali újragyújtás - hot restrike (HRE), beépített Kapcsok: rozsdamentes acél (a hátsó fedél biztosításához) Reflektor: galvanizált és fényesített, 99,99%-ban alumínium Nyers alumínium felület termékjellemzők Felszerelés Oszlopkeretre, mennyezetre, falra vagy talajra történő felszerelés Maximális állíthatóság a vízszinteshez képest: -90 / +90º A fényforrás csupán mechanikai telepítést igényel; az elektronikus csatlakozás a hátsó fedél bezárásával történik meg A ZVF403 PAD precíziós célzó a ház aljára és tetejére csatlakoztatható A szerelőelem állítási szöge: 360 Szélfaktor (Cx): 0.93 Rögzítőbilincs beállítása: 360º Környezeti hőmérséklet (kültéri): MASTER MHN-SA 2000 W lámpaváltozathoz: 35ºC (kültéri) MASTER MHN-LA 1000 W lámpaváltozathoz: 45ºC (kültéri és beltéri) Ellenállási tényező (Cx): 0.93 Megvilágított terület 70º-os helyzetben: 0,20 m² Karbantartás Tartozékok Megjegyzés A fényforrás a gyorskioldó kapcsok segítségével felnyitott hátsó fedélen keresztül válik hozzáférhetővé A biztonsági kapcsoló megszakítja az áramellátást a lámpatest hátsó fedelének felnyitásakor (külön megszakítót igényel - nem szállítjuk a lámpatesttel együtt) Nincs szükség belső tisztításra Külső káprázásgátló rács (ZVF403 GS), precíziós (ZVF403 PAD) és egyszerű (ZVF403 SAD) célzóeszköz Soros gyújtó az alumínium csatlakozódobozban Védőháló előzi meg a nagy üvegdarabok kiesését Elővezetékezett V / 50 Hz és V / 50 Hz szerelvénylapok (ECP/ECP330) külön rendelhetők 2

3 Versions Termék részletei Tartozékok Ordercode Ordercode Tanúsítvány és alkalmazási területek Mechanikus ütődésvédelmi kód IK08 Általános információ CE jelölés CE mark ENEC jel ENEC mark Működtető szerelvény - A fényforrások száma 1 Termékcsalád kódja MVF403 Általános információ 3

4 Order Code Full Product Name A fényforrás színe Optika/lencse típusa Fényforráscsalád kódja A lámpa teljesítménye Az optika típusa MVF403 MHN-LA1000W/956 A1 SI 956 nappali fény DOWN MHN-LA 1000 W A1 optika MVF403 MHN-LA1000W/956 A2 SI 956 nappali fény DOWN MHN-LA 1000 W A2 optika MVF403 MHN-LA1000W/956 A3 SI 956 nappali fény DOWN MHN-LA 1000 W A3 optika MVF403 MHN-LA1000W/956 A4 SI 956 nappali fény DOWN MHN-LA 1000 W Beam category A MVF403 MHN-LA1000W/956 A5 SI 956 nappali fény DOWN MHN-LA 1000 W A5 optika MVF403 MHN-LA1000W/956 A6 SI 956 nappali fény DOWN MHN-LA 1000 W Beam category A MVF403 MHN-LA1000W/956 A7 SI 956 nappali fény DOWN MHN-LA 1000 W Beam category A MVF403 MHN-LA1000W/956 A8 SI 956 nappali fény DOWN MHN-LA 1000 W A8 optika MVF403 MHN-LA1000W/956 A4 HRE 956 nappali fény - MHN-LA 1000 W Beam category A MVF403 MHN-LA1000W/956 A5 HRE 956 nappali fény - MHN-LA 1000 W A5 optika MVF403 MHN-LA1000W/956 A6 HRE 956 nappali fény - MHN-LA 1000 W Beam category A MVF403 MHN-LA1000W/956 A5 ESI 956 nappali fény - MHN-LA 1000 W A5 optika MVF403 MHN-SA2000W A7 SI AM - DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W A1 SI - DOWN MHN-SA 2000 W A1 optika MVF403 MHN-SA2000W A2 SI - DOWN MHN-SA 2000 W A2 optika MVF403 MHN-SA2000W A3 SI - DOWN MHN-SA 2000 W A3 optika MVF403 MHN-SA2000W A4 SI - DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W A5 SI - DOWN MHN-SA 2000 W A5 optika MVF403 MHN-SA2000W A6 SI - DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W A7 SI - DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A2 HRE AM 956 nappali fény DOWN MHN-SA 2000 W A2 optika MVF403 MHN-SA2000W/956 A6 HRE AM 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A2 SI AM 956 nappali fény DOWN MHN-SA 2000 W A2 optika MVF403 MHN-SA2000W/956 A3 SI AM 956 nappali fény DOWN MHN-SA 2000 W A3 optika MVF403 MHN-SA2000W/956 A4 SI AM 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A5 SI AM 956 nappali fény DOWN MHN-SA 2000 W A5 optika MVF403 MHN-SA2000W/956 A6 SI AM 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A7 SI AM 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A2 HRE 956 nappali fény DOWN MHN-SA 2000 W A2 optika MVF403 MHN-SA2000W/956 A3 HRE 956 nappali fény DOWN MHN-SA 2000 W A3 optika MVF403 MHN-SA2000W/956 A4 HRE 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A5 HRE 956 nappali fény DOWN MHN-SA 2000 W A5 optika MVF403 MHN-SA2000W/956 A6 HRE 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A7 HRE 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A1 SI 956 nappali fény DOWN MHN-SA 2000 W A1 optika MVF403 MHN-SA2000W/956 A2 SI 956 nappali fény DOWN MHN-SA 2000 W A2 optika MVF403 MHN-SA2000W/956 A3 SI 956 nappali fény DOWN MHN-SA 2000 W A3 optika MVF403 MHN-SA2000W/956 A4 SI 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A5 SI 956 nappali fény DOWN MHN-SA 2000 W A5 optika MVF403 MHN-SA2000W/956 A6 SI 956 nappali fény DOWN MHN-SA 2000 W Beam category A MVF403 MHN-SA2000W/956 A7 SI 956 nappali fény DOWN MHN-SA 2000 W Beam category A7 Kezdeti teljesítmény (IEC-szabványnak megfelelően) MVF403 MHN-LA1000W/956 A1 SI 5600 K MVF403 MHN-LA1000W/956 A2 SI 5600 K MVF403 MHN-LA1000W/956 A3 SI 5600 K MVF403 MHN-LA1000W/956 A4 SI 5600 K MVF403 MHN-LA1000W/956 A5 SI 5600 K MVF403 MHN-LA1000W/956 A6 SI 5600 K MVF403 MHN-LA1000W/956 A7 SI 5600 K MVF403 MHN-LA1000W/956 A8 SI 5600 K MVF403 MHN-LA1000W/956 A4 HRE 5600 K MVF403 MHN-LA1000W/956 A5 HRE 5600 K MVF403 MHN-LA1000W/956 A6 HRE 5600 K MVF403 MHN-LA1000W/956 A5 ESI 5600 K MVF403 MHN-SA2000W A7 SI AM MVF403 MHN-SA2000W A1 SI - 4

5 MVF403 MHN-SA2000W A2 SI MVF403 MHN-SA2000W A3 SI MVF403 MHN-SA2000W A4 SI MVF403 MHN-SA2000W A5 SI MVF403 MHN-SA2000W A6 SI MVF403 MHN-SA2000W A7 SI MVF403 MHN-SA2000W/956 A2 HRE AM 5600 K MVF403 MHN-SA2000W/956 A6 HRE AM 5600 K MVF403 MHN-SA2000W/956 A2 SI AM 5600 K MVF403 MHN-SA2000W/956 A3 SI AM 5600 K MVF403 MHN-SA2000W/956 A4 SI AM 5600 K MVF403 MHN-SA2000W/956 A5 SI AM 5600 K MVF403 MHN-SA2000W/956 A6 SI AM 5600 K MVF403 MHN-SA2000W/956 A7 SI AM 5600 K MVF403 MHN-SA2000W/956 A2 HRE 5600 K MVF403 MHN-SA2000W/956 A3 HRE 5600 K MVF403 MHN-SA2000W/956 A4 HRE 5600 K MVF403 MHN-SA2000W/956 A5 HRE 5600 K MVF403 MHN-SA2000W/956 A6 HRE 5600 K MVF403 MHN-SA2000W/956 A7 HRE 5600 K MVF403 MHN-SA2000W/956 A1 SI 5600 K MVF403 MHN-SA2000W/956 A2 SI 5600 K MVF403 MHN-SA2000W/956 A3 SI 5600 K MVF403 MHN-SA2000W/956 A4 SI 5600 K MVF403 MHN-SA2000W/956 A5 SI 5600 K MVF403 MHN-SA2000W/956 A6 SI 5600 K MVF403 MHN-SA2000W/956 A7 SI 5600 K 2018 Philips Lighting Holding B.V. Minden jog fenntartva. A műszaki adatok előzetes figyelmeztetés nélkül változhatnak. Minden védjegy a Philips Lighting Holding B.V. céget, vagy az illető jogtulajdonost illeti , Október 23 -
