CITEA MAYA SCALA. Ez a lámpatest-család a ház. peremének kialakításától. függően három modellből áll: Citea, Maya és Scala. A

Átírás

1 CITEA MAYA SCALA Ez a lámpatestcsalád a ház peremének kialakításától függően három modellből áll: Citea, Maya és Scala. A modellenként három méretben készített lámpatestek mini, midi és maxi legfeljebb 400 W teljesítményű fényforrással szerelhetők. Különféle típusú felerősítési lehetőségek választhatók. A Scala lámpatestet függesztett változatban is ajánljuk. 22

2 Schréder Group GIE

3 Citea Maya Scala Tervezte: J. M. Wilmotte CITEA MAYA SCALA Anyagok Karbantartás Perem és beépítő keret: alumíniumöntvény Fedél: fémnyomott alumínium Bura: plexi, polikarbonát vagy üveg Tükör: mélyhúzott, kémiai úton fényesített alumínium vagy A lámpatest szerszámhasználat nélkül nyitható a két elfordítható retesz oldásával, melynek eredményeképp a lámpatest alsó része egy zsanér körül lenyílik. Ezzel a művelettel a szerelvénylap és a foglalattartó tubus egyaránt 1. A lámpatestet két elfordítható retesz nyitja, szerszámhasználat nem szükséges fémgőzölt műanyag Műszaki adatok hozzáférhetővé válik. 2. A foglalattartó tubussal felszerelt Sealsafe optikai egység biztosítja az IP 66 védettséget Védettség optikai rész: IP 66 (Sealsafe) (*) Védettség szerelvénytér: IP 44 (*) Törési szilárdság: Üveg: IK 08 (**) Elektromos adatok Névleges feszültség: 230 V 50 Hz Érintésvédelem: I. vagy II. osztály 3. A működtető szerelvények kivehető szerelvénylapon helyezkednek el, mely a peremhez rögzül Polikarbonát: IK 10 (**) Plexi: IK 06 (**) Aerodinamikai felület: Mini: CxS = 0,062 m 2 Felületkezelés Perem, fedél és beépítő keret: bármely RAL színben 4. Oldalsó rögzítőelem állítható gömbcsuklóval 5. Fémnyomott alumínium fedél 2. Midi: CxS = 0,080 m 2 Maxi: CxS = 0,095 m 2 Tömeg működtető szerelvények nélkül: Mini: 7,5 kg Midi: 10 kg Maxi: 15 kg Egy egységként bontható és kivehető szerelvénylap beépített működtető szerelvényekkel (porfestékbevonat) Külön rendelhető II. érintésvédelmi osztály Biztosító 6. Festett, alumíniumöntvény perem, mely a 3 modellt (Citea, Maya, Scala) megkülönbözteti egymástól 7. Alumíniumöntvény beépítő keret, mely az optikai egység hordozója (*) MSZ EN szerint (**) MSZ EN szerint 3 méret 3 modell H Citea Maya Scala Ø Ø H H Ø MINI MIDI MAXI CITEA Ø= 490mm Ø= 590 mm Ø= 675mm H= 60mm H= 60mm H= 70mm MAYA Ø= 450mm Ø= 550mm Ø= 615mm H= 60mm H= 60mm H= 70mm SCALA Ø= 490mm Ø= 590mm Ø= 675mm H= 60mm H= 60mm H= 70mm

4 Fényforrások és tükrök Direkt fényeloszlás Fényforrás típusa Tükör típusa MINI MIDI MAXI Fehérfényű nátriumlámpa 100W (T) 100W (T) 100W (T) Nagynyomású nátriumlámpa 100W (T) 100W (T) 100W (T) 250W (T)(*) 250W (T) 400W (T) Higanylámpa 80W (O) 80W (O) 125W (O) 125W (O) 250W (O)(*) 250W (O) Fémhalogénlámpa 250W (T)(*) 250W (T) 400W (T) Kerámia kisülőcsöves fémhalogénlámpa 35W (T) 35W (T) 35W (T) (*) = működtető szerelvények nélkül (T) = csőburás fényforrás (O) = diffúzburás fényforrás 23

5 Felerősítés Oldalsó felerősítés CITEA MAYA SCALA 1. Hagyományos felerősítés Ø 60 mm csőre oszlopra vagy falra min. 100 mm Ø 60 mm 40 vagy 49 mm (maxi) 40 mm Ø 15 mm Ø 6 mm 2. Csapos felerősítés 150 mm 90 mm 20 mm 2 db M8 csavar Ø 49 mm Ø 60 mm 3. Gömbcsuklós rögzítés Menetes hüvellyel Sík talpra 50 mm 1 cső 40 vagy 49 mm (maxi) 40 mm Ø 15 mm Ø 6 mm 4. Felerősítés csatlakozóval, oszlopra A csatlakozó rögzítése két darab M8 csavarral történik 100 mm Ø mm 2 db M8 csavar Függesztett felerősítés Csak a SCALA esetében 1. Közvetlen felerősítés Menetes hüvellyel Menetes csappal 50 mm 1 cső 50 mm 2. Gömbcsuklós rögzítés Menetes hüvellyel Menetes csappal Sík talpra 50 mm 1 cső 50 mm 40 vagy 49 mm (maxi) 40 mm Ø 15 mm Ø 6 mm 24

6 1. 26 megvalósult berendezések

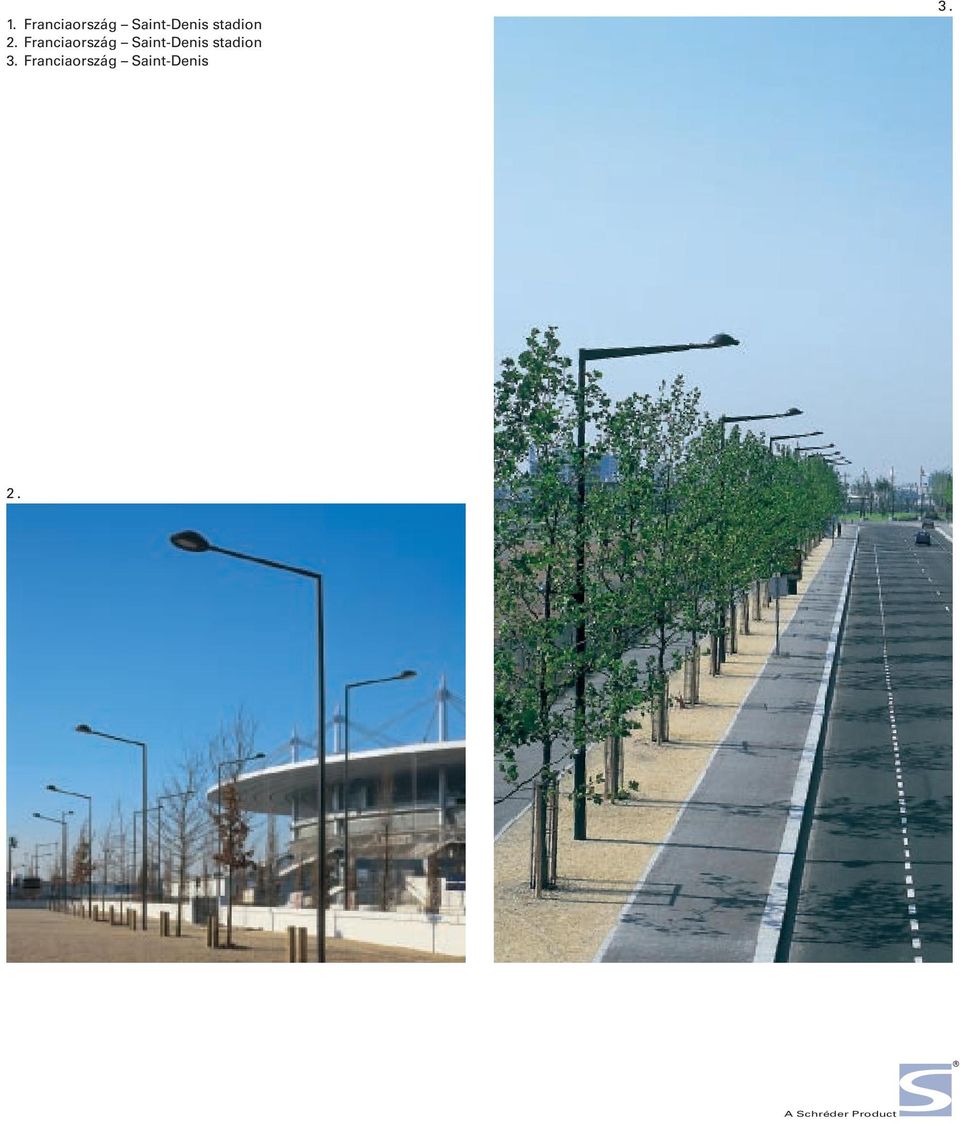

7 1. Franciaország SaintDenis stadion 2. Franciaország SaintDenis stadion 3. Franciaország SaintDenis CITEA MAYA SCALA modern 27

8 CORNALINE 28 megvalósult berendezések

9 CORNALINE: Hengeres alumíniumoszlop Íves lámpakar ad sajátos formát a berendezésnek Magasság: 8 11 méter Lámpatest: Citea CITEA modern 29

10 FILIA 30 megvalósult berendezések

11 FILIA: Körkeresztmetszetű, kúpos oszlop beégetett festékbevonattal Hornyolt karszerkezet Magasság: 8 11 méter Lámpatest: Citea CITEA modern 31

12 LUTECIA LUTECIA: Bordázott, körkeresztmetszetű, kúpos oszlop beégetett festékbevonattal Ívelt öntvény lámpakarral Magasság: 8 11 méter Lámpatest: Scala 32 megvalósult berendezések
