1 Alkalmazás Kert/Park/Udvar világítás Út/Iskola/Lakóövezeti világítás Színek Fehér Szürke Fekete Jellemzők Méhsejt brikettégő hatás és az egész szerkezet hűtési technológiája; Kettős csatolású IP68 védelem, a legmagasabb vízálló szint; Moduláris dugasztható technológia, egyszerű helyszíni karbantartás; Intelligens állandó áramvezetési technológia, hosszú élettartam; Minden fémszerkezet, beépített meghajtó, könnyen karbantartható; Ergonómikus fényeloszlás az egyenletes fényhatás érdekében Budapest, Béke u. 1.oldal

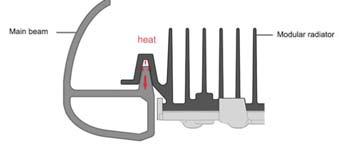

2 HPWINNER technikai előnyei Légkonvekciós hatás Teljes szerkezetű hőleadás Szerszám nélküli karbantartás Kétcsatlakozós IP68 védelem Nagy hatékonyságú LED-es fényforrás A modulok rugalmas kombinációja Elektromos és fotometriai adatok Lumileds LED-ekkel szerelt lámpatestek Bemeneti M1 1 M8 Model feszültség (V) Frekvenciatartomány Meghajtó áram (ma) Teljesít- mény (w) Fényhasz- nosítás (lm/w) Fényáram (lm) Fényhasz- nosítás (lm/w) Fényáram (lm) Teljesítmény- tényező Energia- hatékonyság LED típusa CCT (K) CRI (Hz) ±5 4200± ±5 4800± GL1A AC / ±5 5000± ±5 5750± % Lumileds ±5 5700± ±5 6600± Az M1A modul esetében a 3000 K színhőmérsékletnél a fényerőssége 5% -kal alacsonyabb, mint a többi színhőmérsékletnél Budapest, Béke u. 2.oldal

3 Egyedi chipek a világ vezető szállítójától Model Bemeneti feszültség (V) Frekvenciatartomány (Hz) Meghajtó áram (ma) Teljesít- mény (w) M16 Fényhasz- Fényáram nosítás (lm) (lm/w) Teljesítmény- tényező Energia- hatékonyság LED típusa CCT (K) CRI 600 (9P2S) ±8 4500± (14P2S) ±8 4740±240 GL1A AC / (9P2S) ±8 5800± (14P2S) ±8 6120± (9P2S) ±8 6900± (14P2S) ±8 7350± % Egyedi chipek a világ vezető szállítójától (9P2S) ±8 7800± (14P2S) ±8 8400±480 Csomagolás Model Termék mérete (mm) Csomagolási méret (mm) Nettó tömeg (kg) Bruttó tömeg (kg) Üzemeltetési környezet Tárolási hőmérséklet IP védettség LED élettartam (h) Ház anyaga LED modul GL1A-1 450*440* *585* ~+50, 10%~90%RH. -40 ~+50 IP68 Meghajtó >50,000 Metal IP67 1 Ezt a méretet a nem szerelt csomagolás alapján kell meghatározni. Garancia Az 5 éves korlátozott garancia a lámpatestekre és az alkatrészekre vonatkozóan szabványos Budapest, Béke u. 3.oldal

4 Fényeloszlások M1 sorozatú modul T1S1501 T1S3501 T4M5703 IESNA Type I Short IESNA Type I Short IESNA Type IV Short T3M2701 T1S3100 T2M3702 IESNA Type III Medium IESNA Type I Short IESNA Type II Medium T1S1810 IESNA Type I Short T3M3910 IESNA Type III Medium 1135 Budapest, Béke u. 4.oldal

5 Fényeloszlások M8 sorozatú modul T1S5323 T2S2321 T3M1321 IESNA Type I Short IESNA Type II Short IESNA Type III Medium 1135 Budapest, Béke u. 5.oldal

6 Fényeloszlások M16 sorozatú modul T2S3106 T1S1107 T2S2105 IESNA Type II Short IESNA Type I Short IESNA Type II Short T2M2109 IESNA Type II Medium 1135 Budapest, Béke u. 6.oldal

7 Méretek Csatlakozási átmérő Φ60-70mm Csatlakozási hossz mm 1135 Budapest, Béke u. 7.oldal

8 Felszerelés 1. Fűzze át a kábelt a hajlított karon. 2. Rögzítse a hajlított kart a lámpatesthez négy M6x20 csavarral. 3. Fűzze át a kábelt az oszlopon. 4. Csatlakoztassa a hálózati tápkábelt (győződjön meg arról, hogy megfelelően földelt). 5. Húzza meg a hat M8x35 csavart az oszlopcsatlakozón. A telepítés befejeződött Budapest, Béke u. 8.oldal

9 Karbantartás Meghajtó és elektromos alkatrészek cseréje 1. Csavarja le a felső fedél csavarját kézzel. 2. Húzza szét a meghajtó és a modul közti csatlakozót. 3. Csavarja ki a két M4x6 kereszthornyú csavart a meghibásodott meghajtó végeinél. 4. Csavarja ki a két M4x6 kereszthornyú csavart a túlfeszültségvédő végénél. 5. Csavarja le az M3x6 csavart a túlfeszültségvédő földelő vezetékének végén. 6. Csavarja le a leszorító bilincsen található M4x6 kereszthornyú csavart. 7. Csavarja ki a kétirányú kábelcsatlakozót és szerelje ki a sorkapocsból a vezetéket. 8. Cserélje le a hibás meghajtó-készletet egy újra. 9. A visszaszerelést az ellenkező sorrendben hajtsa végre lépésről lépésre. A karbantartás befejeződött Budapest, Béke u. 9.oldal

10 Modul cseréje 1. Csavarja le a felső fedél csavarját kézzel. 2. Húzza szét a meghajtó és a modul közti csatlakozót. 3. Csavarja ki a két M4x10 kereszthornyú csavart a meghibásodott modul végeinél. 4. Cserélje ki a hibás modult egy újra. 5. A visszaszerelést az ellenkező sorrendben hajtsa végre lépésről lépésre. A karbantartás befejeződött Budapest, Béke u. 10.oldal

11 Csatlakozó hüvely #1 Csatlakozó hüvely #2 Csatlakozó hüvely #3 Csatlakozó hüvely #4 Csatlakozó dugó Csatlakozók üzemeltetési útmutatója Forgassa a csatlakozó dugót az óramutató járásával megegyező irányban Ha a dugó jelzőpontja a 2. és 3. számú jelzés között helyezkedik el, és a dugó és a csatlakozó hüvelyek közötti rés rendkívül kicsi, a csatlakozók jól vannak csatlakoztatva; ellenkező esetben a vízálló teljesítményében kockázatok jelentkeznek. Ha a dugó és a csatlakozó hüvely között bármilyen lazaság érzékelhető, kérjük, csavarja be a dugót az óramutató járásával megegyező irányba, amíg szűk nem lesz Budapest, Béke u. 11.oldal

12 Rendelési információk Példa: GL1AS-1-60-GY-M1L IN GL 1A 1-60 GY - M1 L IN Lámpatest T: útvilágító TS: alagút világító TF: High bay light FL: Flood light GL: Garden light típus 2. Lámpatest 1A 1B 1D 1F 2A 2C 3A 3B sorozat 3. Modulszám N: Nem moduláris lámpa 1: 1 modul 2: 2 modul 3: 3 modul 4: 4 modul 4. Teljesítmény 10: 10W 20: 20W 30: 30W 40: 40W 50: 50W 5. Ház színe BK: fekete WH: fehér GY: szürke SR: ezüst BU: kék BUWH: kék tető & fehér ház BUGY: kék tető & szürke ház OTH: Egyéb 6. Modul sorozat Blank: Nem moduláris lámpa M1: M1 modul M2: M2 modul M5: M5 modul 7. LED gyártó X: Customized LEDs L: LUMILEDS C: CREE O: OSRAM N: NICHIA S: SAMSUNG 8. Lenncse kód CRI 6: 60 7: 70 8: 80 9: 90 OTH: Egyéb 10. CCT 30: 3000K 40: 4000K 50: 5000K 57: 5700K 11. Meghajtó MO: MOSO MW: MEAN WELL PH: PHILIPS IN: INVENTRONICS AD: ADAYO OTH: Egyéb gyártó * A rendelési adatok csak tájékoztató jellegűek. Egyes termékkonfigurációk nem állnak rendelkezésre. Kérjük, olvassa el a specifikációkat az adott termék elérhetőségéről és további részletekért Budapest, Béke u. 12.oldal
