1 Áttekintés Termék Jellemzõ Beállítási Max. Szenzor Védettség Oldal neve alkalmazás tartomány hõmérséklet típusa RT Általános célra ºC Táv, terem, IP differencál KP Könnyû ipari alkalm ºC Terem, táv IP33/IP KPS Ipari környezetben ºC Terem, táv IP védõcsöves Tartozékok az 70 RT típushoz A következõ oldalakon csak a legnépszerûbb hõmérséklet-kapcsolók szerepelnek, így ha Ön nem talál megfelelõt, kérjük hívjon minket, minden bizonnyal tudunk Önnek megfelelõ változattal szolgálni. 63

2 RT RT típusú termosztát Nagyfokú ismétlési pontosság Felcserélhetõ kapcsolórendszer Két kábelbemenet IP66 Az EN /-5-ös és EN /-9-es szabvány szerint CE jelöléssel Hajózásra jóváhagyva Mûszaki adatok Egyéb változatok kaphatók: vezetékes érzékelõvel más hosszúságú kapilláriscsõvel állítható semleges zónával alternatív szabályzási tartománnyal Környezeti hõmérséklet: -50ºC - 70ºC Védettség: Elektromos csatlakozás: Kapcsolórendszer: IP66, Kézi reszet változat: IP54 Két Pg13.5 (vezeték átm. 6-14mm) SPDT, egyéb típusokra felcserélhetõ Kapcsoló terhelhetõsége: AC-1 Ohmos: 10A, 440V AC-3 (motor): 4A, 400V AC-14/15 (tekercs/átalakító): 3A, 400V DC-13/14: 12W, 230V További információért lásd: DKACT.PD.P10.D adatlapot Megrendelés - Terem érzékelõvel ellátott termosztátok Beállítható differencia tartomány Beállítási Legalsó Legfelsõ Max. Típus Cikkszám tartomány beáll. beáll. érzékelõ által tartományon tartományon érzékelt hõmérséklet (ºC) (ºC) (ºC) (ºC) RT RT RT RT RT Megrendelés - Differenciál termosztátok Beállítási Mechanikus Üzemelési Max. Kapilláriscsõ Típus Cikkszám tartomány differencia tartomány érzékelõ által hossza (diff. hõm.) (LT elem) érzékelt hõmérséklet (ºC) (ºC) (ºC) (ºC) (m) x 5 RT D x 10 RT D

Védettség: Elektromos csatlakozás: Kapcsolórendszer: IP66, Kézi reszet változat: IP54 Két Pg13.5 (vezeték átm.

3 Megrendelés - Termosztátok hengeres távérzékelõvel Beállítható differencia tartomány Cikkszám Beállítási Legalsó Legfelsõ Max. érzékelõ Kapilláriscsõ Típus tartomány bállítási bállítási által érzékelt hossza tartományon tartományon hõmérséklet (ºC) (ºC) (ºC) (ºC) (m) Max. reszet RT 10* RT 9* RT 3* RT RT RT RT RT RT RT RT 106** RT RT RT RT 107** RT 107** RT 120** RT 123** RT 123** RT 124** RT 124** * Gõztöltet: az érzékelõ nem lehet a legmelegebb rész ** Parciális töltet: az érzékelõ nem lehet a leghidegebb rész Méretek és tömeg Tömeg: kb. 1kg Speciális verzió tömítõsapkával és lapos fedéllel Terem érzékelõ Típus A (mm) RT 3/9 47 RT 7/10 40 RT 14/ RT RT RT RT RT RT RT Méretek - Távérzékelõ W szám Termosztát Kapilláris- L Megfelelõ típusa csõ védõhüvely hossza (mm) Cikkszám RT 3/7/26 2/5/ RT RT 14/107 2/5/ / réz RT 101 5/ RT 14/ RT vagy RT 124 2/ L /8 acél (Ø11mm szenz.) Védõhüvely az RT típus számára L D a Cikkszám Alapanyag mm mm G 1 / MS /8 acél G 1 /2 060L3330 MS 060L /8 acél G 1 /2 060L3327 MS 060L /8 acél G 1 /2 060L3329 MS G 1 / /14 acél G 1 / MS 65

7-7 1-3 150 2 RT 10* 017-5077 -45 - -15 2.2-10 1-4.5 150 2 RT 9* 017-5066 -25-15 2.8-10 1-4 150 2 RT 3* 017-5014 -25-15 2-10 1-14 150 2 RT 7 017-5053 -25-15 2-10 2.

4 KP KP típusú termosztát Szilárd kivitel Ideális panel beépítéshez Vibráció védett Hosszú üzemelési élettartam Nagy kapcsoló terhelhetõség Rövid átütési idõ Az EN /-5-ös szabvány szerint CE Mûszaki adatok jelöléssel Környezeti hõmérséklet: Védettség: Elektromos csatlakozás: Kapcsolórendszer: -40ºC - 65ºC (rövid idõszakokra 80ºC-ig) IP33, fedélvédõ sapkával: IP44 Vezetékbemenet átmérõ 6-14mm SPDT Kapcsoló terhelhetõsége: AC-1 Ohmos: 16A, 440V AC-3 (motor): 16A, 440V AC-14/15 (tekercs/átalakító): 10A, 440V DC-13/14: 12W, 220V További információért lásd: DKACT.PD.P10.F Megrendelés - Sztenderd verziók Beállítási Differencia Max. érzékelõ Kapilláriscsõ Típus Cikkszám tartomány által érzékelt hõm. hossza (ºC) (ºC) (ºC) (m) Teremérzékelõ KP L KP L KP L KP L KP L KP L KP L KP 81 (max. reszet) 060L1155 KP termosztátok széles választéka kapható aranykapcsolóval - részletes információért forduljon a Danfosshoz vagy legközelebbi képviseletéhez. Méretek és tömeg Tömeg: kb. 0.4kg 66

6-14mm SPDT Kapcsoló terhelhetõsége: AC-1 Ohmos: 16A, 440V AC-3 (motor): 16A, 440V AC-14/15 (tekercs/átalakító): 10A, 440V DC-13/14: 12W, 220V További információért lásd: DKACT.PD.P10.

5 Tartozékok KP termosztátokhoz Rész Ábra Leírás Mennyiség Cikkszám Tömítõ- Olajálló gumitömítés max. 110ºC-ra és 90 bar-ra csavarzat Minden hengeres távérzékelõvel ellátott KP termosztátra. Csövekre, konténerekre, stb. G1/2 csatlakozáshoz hollandi, tömítés és védõhüvely. Belsõ átmérõ 9.6mm, benyúlási mélység Védõhüvely 112mm (sárgaréz), külsõ átm. 11mm. Belsõ átmérõ 9.6mm, benyúlási mélység mm (st. 18/8), külsõ átm. 11mm. Belsõ átmérõ 9.6mm, benyúlási mélység mm (sárgaréz), külsõ átm. 11mm. Ø9.5 mm-es termosztátokhoz Érzékelõ tartó Gumidugaszoló fali csatlakozáshoz Ø13x20mm. 1 készlet Falra szerelhetõ védõhüvely négy kapilláriscsõés 9-off 12mm csapszeggel Érzékelõ rögzítõcsavarzat Ø9.5 mm érzékelõhöz. Alátétekkel és tömítésekkel Beállítógomb KP típushoz konzol fali beépítéshez Szerelõkonzolok, csavarok és KP típushoz sarokkonzol alátétek 4 csavar M4x5 + 4 alátét Plomba csavar A KP típus beállításának rögzítésére Ha a konzol a nyomásszabályzó burkolatának Fedél hátára van szerelve, a KP nyomásszabályzó IP44-es védettséggel rendelkezik. A fedél lefedi a beállító csavarokat. Védõsapka KP termosztátokhoz és nyomásszabályzókhoz. Védõsapka Esõ és nedvesség ellen véd Védettség mértéke: IP44 Alapanyag: polietilén, hõm.: -40ºC - +65ºC Egy, védõhüvelyben lévõ termosztát érzékelõhöz. Hõvezetõ Hõm. tart.: ºC (rövid élettartam esetén +220ºC) alumínium-massza 5 grammos tubus aluminium-masszával E0110 termosztátra 750 grammos doboz aluminium-masszával E

18/8), külsõ átm. 11mm. Belsõ átmérõ 9.6mm, benyúlási mélység 1 017-4216 465mm (sárgaréz), külsõ átm. 11mm. Ø9.5 mm-es termosztátokhoz.

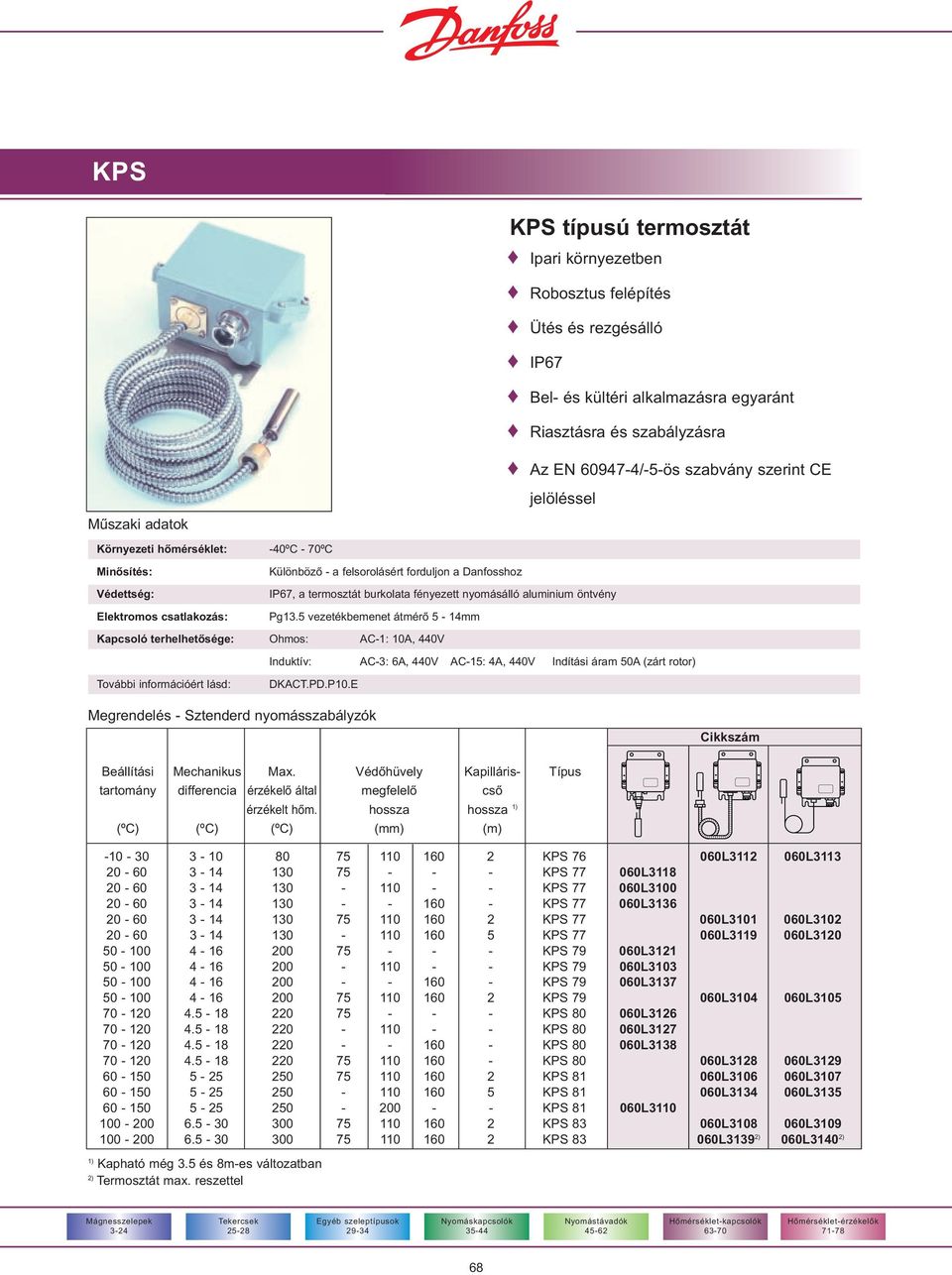

6 KPS KPS típusú termosztát Ipari környezetben Robosztus felépítés Ütés és rezgésálló IP67 Bel- és kültéri alkalmazásra egyaránt Riasztásra és szabályzásra Mûszaki adatok Az EN /-5-ös szabvány szerint CE jelöléssel Környezeti hõmérséklet: -40ºC - 70ºC Minõsítés: Különbözõ - a felsorolásért forduljon a Danfosshoz Védettség: IP67, a termosztát burkolata fényezett nyomásálló aluminium öntvény Elektromos csatlakozás: Pg13.5 vezetékbemenet átmérõ 5-14mm Kapcsoló terhelhetõsége: Ohmos: AC-1: 10A, 440V Induktív: AC-3: 6A, 440V AC-15: 4A, 440V Indítási áram 50A (zárt rotor) További információért lásd: DKACT.PD.P10.E Megrendelés - Sztenderd nyomásszabályzók Cikkszám Beállítási Mechanikus Max. Védõhüvely Kapilláris- Típus tartomány differencia érzékelõ által megfelelõ csõ érzékelt hõm. hossza hossza 1) (ºC) (ºC) (ºC) (mm) (m) KPS L L KPS L KPS L KPS L KPS L L KPS L L KPS L KPS L KPS L KPS L L KPS L KPS L KPS L KPS L L KPS L L KPS L L KPS L KPS L L KPS L3139 2) 060L3140 2) 1) Kapható még 3.5 és 8m-es változatban 2) Termosztát max. reszettel 68

7 Méretek és tömeg Védõhüvely csak KP típusú termosztátok érzékelõihez Menetes Érzékelõ Cikkszám csatlakozás hossza (A) (B) (mm) Sárgaréz Acél 18/8 G 1 / L L3267 G 1 / L L3268 G 1 / L L3269 G 1 / L L3237 G 1 / L G 1 / L G 1 / L G 1 / L Tartozékok KP termosztátokhoz Rész Ábra Leírás Mennyiség Cikkszám Védõhüvelyes érzékelõvel ellátott termosztátokra. Tubus. A tubus 4.5cm 3 zsírt tartalmaz, ami a védõhü- 041E0110 Hõvezetõ zsír velyt feltöltve javítja az érzékelõ és védõhüvely Igény közti hõátadást. A doboz 750g zsírt tartalmaz. szerint Doboz A zsír alkalmazhatósága: ºC, rövid 041E0111 idõszakokra 220ºC-ig. Szorítópánt Minden távérzékelõvel ellátott KP termosztátra. L=392mm x Érzékelõrögzítõ cs. KPS termosztáthoz Csavarzat, alátét és tömítések. 060L

Leírás Mennyiség Cikkszám Védõhüvelyes érzékelõvel ellátott termosztátokra. Tubus. A tubus 4.

8 TARTOZÉKOK Rész Ábra Leírás Mennyiség Cikkszám Ø9.5mm-es érzékelõvel ellátott termosztátokhoz Érzékelõ tartó Gumidugaszoló fali csatlakozáshoz Ø13x20mm Falra szerelhetõ védõhüvely négy kapilláriscsõ- 1 készlet csipesszel és 9-off 12mm csapszeggel. Fedél RT Fedél: poliamid, ablakkal kapcsolókhoz Szín: világosszürke RAL 7035, ablak nélkül Az RT tartalék-beállítógombhoz csavaros Beállítógomb vezetékbemenet nikkelezett sárgarézbõl Az RT modelleken a gomb helyén. Védõsapka Nedvességálló beállítást biztosít Tömítõ- Minden távérzékelõvel ellátott RT termosztáthoz csavarzat G 1 /2A olajálló gumialátét max. 110ºC-ig. Tömítõ- Minden távérzékelõvel ellátott RT106 termosztáthoz N0155 csavarzat G 1 /2A olajálló gumialátét max. 110ºC-ig. Érzékelõ Minden távérzékelõvel ellátott termosztáthoz. x rögzítõ L=76mm Szorító- Minden távérzékelõvel ellátott termosztátra. x pánt L=392mm Védõhüvelyes érzékelõvel ellátott termosztátokra. Tubus A tubus 4.5cm 3 zsírt tartalmaz, ami a védõhü- 041E0110 Hõvezetõ zsír velyt feltöltve javítja az érzékelõ és védõhüvely Igény közti hõátadást. A doboz 750g zsírt tartalmaz. szerint Doboz A zsír alkalmazhatósága: 041E ºC, rövid idõszakokra 220ºC-ig. Érzékelõrögzítõ Ø5 mm-es érzékelõhöz. Csavarzat, alátét csavarzat és tömítések. x RT termosztáthoz Érzékelõrögzítõ csavarzat Csavarzat, alátét és tömítések. x 060L3273 RT106 termosztáthoz Kapcsolórendszerek cseréje: lásd a DKACT.PD.P10.D adatlapot 70

5 017-4361 kapcsolókhoz Szín: világosszürke RAL 7035, ablak nélkül. 5 017-4362 Az RT tartalék-beállítógombhoz csavaros Beállítógomb vezetékbemenet nikkelezett sárgarézbõl.
