Termosztatikus szelepfejek Tervezési, alkalmazási segédlet

Átírás

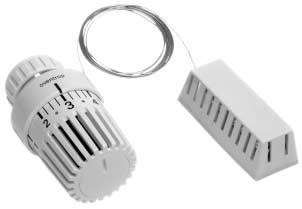

1 Prémium kategóriás szerelvények + rendszerek Termosztatikus szelepfejek Tervezési, alkalmazási segédlet Működési elv: Az Oventrop termosztatikus szelepfejek segédenergia nélkül működő proporcionális szabályozók. Termosztatikus szeleppel összeépítve a fűtővíz tömegáramának változtatásával szabályozzák a helyiség hőmérsékletét. Az Oventrop termosztátok megfelelnek az EnEV szerinti követelményeknek és lehetővé teszik a termosztatikus szelepek helyes méretezését az 1 és 2 K-es arányos szabályozási tartományban. (A kv-értékeket a termosztatikus szelepek tervezési segédlete tartalmazza.) Kiírási szövegek M 30x1,5 mm es menetes csatlakozású termosztátokhoz Oventrop Uni XH termosztatikus szelepfej, csatlakozással, mikrokapcsolóval határolható vagy reteszelhető beállítási tartománnyal illetve beállítási értékkel. A homloklapon elhelyezett memóriatárcsa segítségével a használt hőmérséklet-érték megjelölhető. A beállításra szolgáló kézikerék csökkent látóképességűek számára is megfelelő tapintási pontokkal nem elzárható kivitelben ( 0 pozíció nélkül) m hosszúságú kapilláris csővel m hosszúságú kapilláris csővel nem elzárható kivitelben ( 0 pozíció nélkül) 2 m hosszúságú kapilláris csővel Uni XH termosztatikus szelepfej (M30x1,5) Távállításos kivitelű termosztát (M30x1,5) Az előzőkkel megegyező termék, de távállításos kivitelben 2 m hosszúságú kapilláris csővel m hosszúságú kapilláris csővel m hosszúságú kapilláris csővel Oventrop Uni SH termosztatikus szelepfej, csatlakozással. Szabályozási tartomány: 7-28 ºC. fehér foglalattal, tapintójelekkel ellátott krómozott fém kézikerékkel, rövid (75 mm) építési hosszal, Oventrop Uni LH termosztatikus szelepfej, csatlakozással, a felhasználó elől rejtett módon, kézikerék belső felületén határolható vagy reteszelhető beállítási tartománnyal illetve beállítási értékkel. A beállítási tartomány átskálázható, ami által középületek, munkahelyek energiafogyasztása korlátozható. A homloklapon elhelyezett memóriatárcsa segítségével a használt hőmérséklet-érték nem elzárható kivitelben ( 0 pozíció nélkül) antracit színben (RAL 7016), deko-gyűrűvel Uni SH termosztatikus szelepfej (M30x1,5) Uni LH termosztatikus szelepfej (M30x1,5) Kivonat az Oventrop 2007 kézikönyv 1.sz. fejezetéből. 1

2 Uni LH termosztatikus szelepfejek (folytatás) Világos szürke színben (RAL 7004), deko-gyűrűvel aranyozott kivitelben, deko-gyűrűvel krómozott kivitelben, deko-gyűrűvel Oventrop Uni CH termosztatikus szelepfej, csatlakozással. Szabályozási tartomány: 7-28 ºC.,. Colani Design Oventrop Uni XHB termosztatikus szelepfej, középületek ellenőrizetlenül használt tereihez, lopás elleni védelemmel, megnövelt hajlítószilárdsággal. Folyadéktöltetű érzékelővel, M30x1,5 mm-es menetes csatlakozással, a termosztát alsó (képen nem látható) részén határolható vagy reteszelhető beállítási tartománnyal illetve beállítási értékkel. A fel- és leszerelés is csak célszerszámmal lehetséges. A homloklapon elhelyezett memóriatárcsa segítségével a használt hőmérséklet-érték megjelölhető. Szabályozási tartomány: 7-28 ºC. nem elzárható kivitelben ( 0 pozíció nélkül) Uni CH termosztát, Colani Design (M30x1,5) Kiírási szövegek szorítócsatlakozásos termosztátokhoz Oventrop Uni LD termosztatikus szelepfej, folyadéktöltetű érzékelővel, szorítócsatlakozással, mikrokapcsolóval határolható vagy reteszelhető beállítási tartománnyal illetve beállítási értékkel. A homloklapon elhelyezett memóriatárcsa segítségével a használt hőmérsékletérték nem elzárható kivitelben ( 0 pozíció nélkül) Világos szürke színben (RAL 7004), deko-gyűrűvel antracit színben (RAL 7016), deko-gyűrűvel aranyozott kivitelben, deko-gyűrűvel krómozott kivitelben, deko-gyűrűvel m hosszúságú kapilláris csővel Oventrop Uni XD termosztatikus szelepfej, folyadéktöltetű érzékelővel, szorítócsatlakozással, mikrokapcsolóval határolható vagy reteszelhető beállítási tartománnyal illetve beállítási értékkel. A homloklapon elhelyezett memóriatárcsa segítségével a használt hőmérsékletérték nem elzárható kivitelben ( 0 pozíció nélkül) m hosszúságú kapilláris csővel Uni XHB termosztát, vandálbiztos kivitel (M30x1,5) Uni LD termosztát, távérzékelős változatban (szorítócsatlakozással) Uni LD antracit és Uni XD termosztátok (szorítócsatlakozással) Kivonat az Oventrop 2007 kézikönyv 1.sz. fejezetéből. 2

3 Kiírási szövegek M 30x1,0 mm es menetes csatlakozású termosztátok, 1999 év végével gyártásból kivont termosztatikus szelepekhez Oventrop Uni D termosztatikus szelepfej, grafitos zsír-töltetű érzékelővel, M30x1,0 mm-es menetes csatlakozással, Szabályozási tartomány: 7-28 ºC Oventrop Uni L termosztatikus szelepfej, folyadéktöltetű érzékelővel, M30x1,0 mm-es menetes csatlakozással, a felhasználó elől rejtett módon, kézikerék belső felületén határolható vagy reteszelhető beállítási tartománnyal illetve beállítási értékkel. A beállítási tartomány átskálázható, ami által középületek, munkahelyek energiafogyasztása korlátozható. A homloklapon elhelyezett memóriatárcsa segítségével a használt hőmérséklet-érték megjelölhető. A beállításra szolgáló kézikerék csökkent látóképességűek számára is megfelelő tapintási pontokkal ellátott. Szabályozási tartomány: 7-28 ºC. Uni D termosztát, (M30x1,0) m hosszúságú kapilláris csővel Uni L termosztát, (M30x1,0) Tartozékok termosztatikus szelepfejekhez Deko-gyűrű, menetes csatlakozású termosztátok hollandijának takarására. Alkalmas egyhe-fokozatú lopásvédelemre. fehér, Uni XH / Uni XHM / Uni XHZ / Uni LH / Uni LHZ Uni LA /Uni SH termosztátokhoz fehér, Uni L termosztátokhoz Lopásvédő bilincs termosztátokhoz fehér, Uni XH / Uni XHM / Uni XHZ / Uni LH / Uni LA /Uni SH termosztátokhoz Deko-gyűrű fehér, Uni XD / Uni XDZ / Uni LD termosztátokhoz Takarófedél, Oventrop temosztátok távérzékelőjéhez fehér kivitel Lopásvédő bilincs Uni Clip számskála-fordító gyűrű Uni XH / Uni XHM / Uni XHZ / Uni XD / Uni XDZ termosztátokhoz jobbos kivitel balos jkivitel Lopás és vandalizmus elleni védőburkolat Uni LH termosztátokhoz, fehér Uni LH termosztátokhoz, fehér, a kézikerék blokkolásával Uni LD termosztátokhoz, fehér Takarófedél hőérzékelőhöz Uni Clip skálagyűrű Védőburkolat lopás és vandalizmus ellen Kivonat az Oventrop 2007 kézikönyv 1.sz. fejezetéből. 3

4 Oventrop termosztatikus szelepfejek méret-adatai Uni XH ( ) Uni XHT Uni XHZ / Uni XHB Uni XHM Uni XH távérzékelővel ( ) Uni LH ( ) Uni LH távérzékelővel ( ) Uni CH Colani termosztát ( ) Uni LH távállításos termosztát (mélység 54 mm) ( ) Uni LH távállításos termosztát külön hőérzékelővel (mélység: 54 mm) ( ) Uni LD termosztát ( ) Uni XD termosztát ( ) Uni SH termosztát ( ) Egyszerű kézikerék M30x1,5 mm (H) ( ) Egyszerű kézikerék szorítócsatlakozással (D) ( ) Sarokadapter M30x1,5 mm (H) ( ) Sarokadapter szorítócsatlakozáshoz (D) ( ) Kivonat az Oventrop 2007 kézikönyv 1.sz. fejezetéből. 4

5 A termosztatikus szelepfejekkel kapcsolatos főbb műszaki adatok és jellemzők A termosztátok a termosztatikus szelepekkel összeépítve képeznek működőképes szabályozót. A szelepen átáramló fűtővíz mennyiségét szabályozzák a levegő-oldali hőmérséklet függvényében. Az Oventrop termosztatikus szelepek megfelelnek az EN215 szerinti követelményeknek. Az Oventrop F típusjelű szerelvényei a fentieken kívül az alábbi különleges követelményeket is kielégítik: -A Mannheim Városi Közművek (SMA) által végzett ET4217/A sz. kutatási megbízás követelményei - A német Távhőellátási Munkaközösség (AGFW) irányelvei - Az ESSO AG követelményei Az Oventrop termosztatikus szelepek teljesítik az EU EnEV Energiamegtatarítási Rendelet követelményeit. Amely szerint ezek a termékek a helyiségek hőmérsékletének a teljes helyiségre kiterjedő szabályozására szolgáló önműködő berendezések (EnEV 12.) CEN minősítéssel rendelkeznek az Oventrop A / AV 6 / RF / F termosztatikus szelepei, az Uni L / Uni LG / Uni LH / Uni XH termosztatikus szelepfejekkel, továbbá a Uni L / Uni LH távérzékelővel szerelt változataival összeépítve (Reg. Nr. 6T0002). Műszaki jellemző Jellemző adat Megjegyzés Szabályozási tartomány A 20 ºC hőmérsékletnek megfelelő skálaérték 7-28ºC 3 skálajel Max. nyomáskülönbség, amellyel 1 bar A / AV 6 / ADV 6 / RF / RFV 6 / AZ típusjelű termosztatikus szemben a termosztáttal szelepek összeépített szelep még zár 3 bar F típusjelű termosztatikus szelepek hiszterézis A fűtővíz hőmérsékletének hatása A nyomáskülönbség hatása Zárási idők 0,2 K Uni L / Uni LH / Uni XH / Uni CH / Uni SH típusjelű termosztátok 0,8 K Uni D / Uni DH típusjelű termosztátok 0,37/30 K Uni XH 0,65/30 K Uni L / Uni LH / Uni CH típusjelű termosztátok 0,9 /30 K Uni SH 1,0/30 K Uni D / Uni DH 0,2/30 K távérzékelővel szerelt termosztátoknál 0,1-0,7 K / 0,5 bar 16 min Uni SH 20 min Uni D / Uni DH 22 min Uni XH 23 min Uni L / Uni LH / Uni CH Környezeti hőmérséklet 0 50 ºC Max. fűtőközeg hőmérséklet 120 ºC Kivétel Uni XHT (90 ºC) Kivonat az Oventrop 2007 kézikönyv 1.sz. fejezetéből. 5
