1 Gyártmánylista kivonat 2009 Rövidített változat HERZ Armatura Hungária Kft. 72 Budapest, Rétifarkas u. 0. Tel.: Fax: offi

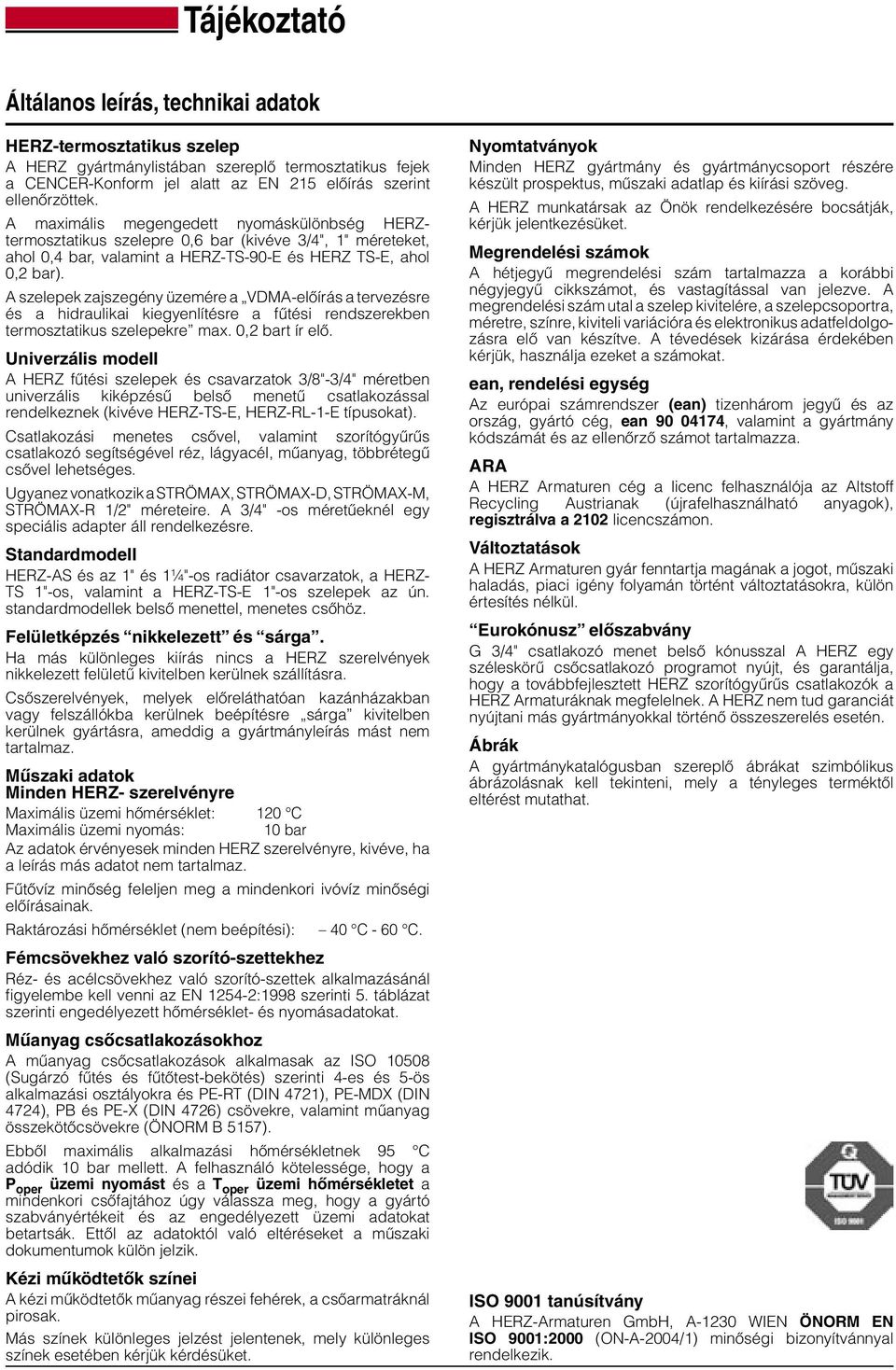

2 Tájékoztató Áltálanos leírás, technikai adatok HERZ-termosztatikus szelep A HERZ gyártmánylistában szereplő termosztatikus fejek a CENCER-Konform jel alatt az EN 25 előírás szerint ellenőrzöttek. A maximális megengedett nyomáskülönbség HERZtermosztatikus szelepre 0,6 bar (kivéve 3/4", " méreteket, ahol 0,4 bar, valamint a HERZ-TS-90-E és HERZ TS-E, ahol 0,2 bar). A szelepek zajszegény üzemére a VDMA-előírás a tervezésre és a hidraulikai kiegyenlítésre a fűtési rendszerekben termosztatikus szelepekre max. 0,2 bart ír elő. Univerzális modell A HERZ fűtési szelepek és csavarzatok 3/8"-3/4" méretben univerzális kiképzésű belső menetű csatlakozással rendelkeznek (kivéve HERZ-TS-E, HERZ-RL--E típusokat). Csatlakozási menetes csővel, valamint szorítógyűrűs csatlakozó segítségével réz, lágyacél, műanyag, többrétegű csővel lehetséges. Ugyanez vonatkozik a STRÖMAX, STRÖMAX-D, STRÖMAX-M, STRÖMAX-R /2" méreteire. A 3/4" -os méretűeknél egy speciális adapter áll rendelkezésre. Standardmodell HERZ-AS és az " és 4"-os radiátor csavarzatok, a HERZ- TS "-os, valamint a HERZ-TS-E "-os szelepek az ún. standardmodellek belső menettel, menetes csőhöz. Felületképzés nikkelezett és sárga. Ha más különleges kiírás nincs a HERZ szerelvények nikkelezett felületű kivitelben kerülnek szállításra. Csőszerelvények, melyek előreláthatóan kazánházakban vagy felszállókba kerülnek beépítésre sárga kivitelben kerülnek gyártásra, ameddig a gyártmányleírás mást nem tartalmaz. Műszaki adatok Minden HERZ- szerelvényre Maximális üzemi hőmérséklet: 20 C Maximális üzemi nyomás: 0 bar Az adatok érvényesek minden HERZ szerelvényre, kivéve, ha a leírás más adatot nem tartalmaz. Fűtővíz minőség feleljen meg a mindenkori ivóvíz minőségi előírásainak. Raktározási hőmérséklet (nem beépítési): 40 C - 60 C. Fémcsövekhez való szorító-szettekhez Réz- és acélcsövekhez való szorító-szettek alkalmazásánál figyelembe kell venni az EN 254-2:998 szerinti 5. táblázat szerinti engedélyezett hőmérséklet- és nyomásadatokat. Műanyag csőcsatlakozásokhoz A műanyag csőcsatlakozások alkalmasak az ISO 0508 (Sugárzó fűtés és fűtőtest-bekötés) szerinti 4-es és 5-ös alkalmazási osztályokra és PE-RT (DIN 472), PE-MDX (DIN 4724), PB és PE-X (DIN 4726) csövekre, valamint műanyag összekötőcsövekre (ÖNORM B 557). Ebből maximális alkalmazási hőmérsékletnek 95 C adódik 0 bar mellett. A felhasználó kötelessége, hogy a P oper üzemi nyomást és a T oper üzemi hőmérsékletet a mindenkori csőfajtához úgy válassza meg, hogy a gyártó szabványértékeit és az engedélyezett üzemi adatokat betartsák. Ettől az adatoktól való eltéréseket a műszaki dokumentumok külön jelzik. Kézi működtetők színei A kézi működtetők műanyag részei fehérek, a csőarmatráknál pirosak. Más színek különleges jelzést jelentenek, mely különleges színek esetében kérjük kérdésüket. Nyomtatványok Minden HERZ gyártmány és gyártmány részére készült prospektus, műszaki adatlap és kiírási szöveg. A HERZ munkatársak az Önök rendelkezésére bocsátják, kérjük jelentkezésüket. Megrendelési számok A hétjegyű megrendelési szám tartalmazza a korábbi négyjegyű cikkszámot, és vastagítással van jelezve. A megrendelési szám utal a szelep kivitelére, a szelepra, méretre, színre, kiviteli variációra és elektronikus adatfeldolgozásra elő van készítve. A tévedések kizárása érdekében kérjük, használja ezeket a számokat. ean, rendelési egység Az európai számrendszer (ean) tizenhárom jegyű és az ország, gyártó cég, ean , valamint a gyártmány kódszámát és az ellenőrző számot tartalmazza. ARA A HERZ Armaturen cég a licenc felhasználója az Altstoff Recycling Austrianak (újrafelhasználható anyagok), regisztrálva a 202 licencszámon. Változtatások A HERZ Armaturen gyár fenntartja magának a jogot, műszaki haladás, piaci igény folyamán történt változtatásokra, külön értesítés nélkül. Eurokónusz előszabvány G 3/4" csatlakozó menet belső kónusszal A HERZ egy széleskörű csőcsatlakozó programot nyújt, és garantálja, hogy a továbbfejlesztett HERZ szorítógyűrűs csatlakozók a HERZ Armaturáknak megfelelnek. A HERZ nem tud garanciát nyújtani más gyártmányokkal történő összeszerelés esetén. Ábrák A gyártmánykatalógusban szereplő ábrákat szimbólikus ábrázolásnak kell tekinteni, mely a tényleges terméktől eltérést mutathat. ISO 900 tanúsítvány A HERZ-Armaturen GmbH, A-230 WIEN ÖNORM EN ISO 900:2000 (ON-A-2004/) minőségi bizonyítvánnyal rendelkezik.

3 Tartalomjegyzék HERZ Termosztatikus fejek 2-7 HERZ szabályozástechnika 8-22, 65, 66 HERZ Termosztatikus szelepek HERZ-visszatérő szelepek 28, 29, 30 HERZ-radiátor szabályozó-szelepek 3 HERZ-3000 csatlakozó rendszer radiátorokhoz 33, 34, 35 HERZ-csatlakozó rendszer radiátorokhoz 36, 37, 38 HERZ-000, 2000 csatlakozó rendszer 38 HERZ-négyjáratú szelepek 39, 40 HERZ-háromjáratú szelepek 4, 42 Szabályozó szelepek 43, 44 Szerelvények 45 Karimás szerelvények 46, 47 Pillangószelep és nyomáskülönbség-szabályozó 48 Strangszabályozás 49, 5, 52 Cirkulációs szelep 50 Elzárószelepek 53, 54 Szennyfogók 49 Mérőbetét, tartozékok 55 Fűtésszabályozás (Háromjáratú keverő-, és osztószelepek) 56 Elosztók padlófűtéshez, tartozékok 60, 6 Golyóscsapok 6, 62 Osztók, gyűjtők 64, 65, 66 Műanyag csőcsatlakozások 67 Szorítógyűrűs csatlakozások 68, 69 Présfittingek 7-87 Csatlakozóidomok 88, 89, 90, 9 Csavarzatok 58, 59, 92 Falfűtő-, és hűtő modulok 93 Garancia dokumentum 94 Eladási, szállítási és fizetési feltételek (Ausztria) 95 Az általános információkat és technikai adatokat a második borítóoldalon találja, míg a cikkszám áttekintést a harmadik borító oldalon.

4 HERZ-Design termosztatikus fejek M 28 x,5 csatlakozással, HERZ termosztatikus szelepekhez csatlakoztatható* Termosztatikus fejek HERZ-Design termosztatikus fej folyadéktöltésű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó tüske (külön rendelendő). Porsche Design HERZ-Design termosztatikus fej folyadéktöltésű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó tüske (külön rendelendő). Porsche Design HERZ-termosztatikus fejek M 28 x,5 csatlakozással, HERZ-termosztatikus szelepekhez* HERZ termosztatikus fej folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, mechanikai elzárással ( 0 állásban), fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozás lehetséges. Korlátozó-tüske cikkszámon (külön rendelendő) HERZ termosztatikus fej folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, mechanikai elzárás nélkül, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozás lehetséges. Korlátozó tüske külön rendelendő! HERZ-termosztatikus fej emelt hőmérsékleti értékre 8-25 C automatikus fagyvédelemmel kb. 8 C-nál. Mechanikai elzárás nem lehetséges. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fejek, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-Design termosztatikus fej Mini folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Méretei: hosszúság: 75 mm, kézikerék átmérő 45 mm HERZ-Design termosztatikus fej Mini folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon (külön rendelendő). Méretei: hosszúság: 75 mm, kézikerék átmérő 45 mm * ha nincs más információ 2

5 HERZ-vandálbiztos termosztatikus fejek HERZCULES, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* Termosztatikus fejek HERZCULES HERZ termosztatikus fej megerősített vandálbiztos kivitelben, lopás és illetéktelen beavatkozás elleni védelem. Folyadéktöltetű érzékelővel, beállítási tartomány 8-26 C, automatikus fagyvédelem. Felszerelés és leszerelés csak az számú felhúzó szerszámmal és számú kulccsal lehetséges. Beállítás az előírt értékre az számú reteszelést oldó kulccsal lehetséges (tartozék). Beállított érték rögzíthető (tartozék). Beállított érték rögzíthető HERZCULES HERZ termosztatikus fej megerősített vandálbiztos kivitelben, lopás és illetéktelen beavatkozás elleni védelem. Reteszeléssel a beállított érték rögzíthető. Egyéb kivitel, mint HERZCULES HERZ termosztatikus fej vandálbiztos, megerősített kivitelben, lopás és illetéktelen beavatkozás elleni védelemmel. Reteszeléssel a beállított érték rögzíthető. Egyéb kivitel, mint HERZ-Design termosztatikus fejek Mini, egyenes felhasítással, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-Design termosztatikus fej Mini GS folyadék töltetű érzékelővel 6-30 C, 0 zárással fagyvédelem kb. 6 C-nál. Korlátozás lehetséges. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fej Mini GS folyadék töltetű érzékelővel 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás lehetséges. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design Mini termosztatikus fejek, ferde felhasítással, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-Design termosztatikus fej Mini, Turbo folyadék töltetű érzékelővel 6-30 C, 0 zárással fagyvédelem kb. 6 C-nál. Korlátozás lehetséges. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fej Mini, Turbo folyadék töltetű érzékelővel 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás lehetséges. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fejek, speciális modellek, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-Design termosztatikus fej a precíz beállítást elősegítő gyűrűvel, mellyel a kívánt beállítás könnyen beállítható. Mozgáskorlátozottak részére kialakított termék. Máskülönben a fej kialakítása megegyezik a kivitelével. HERZ-Design termosztatikus fej a precíz beállítást elősegítő fogórésszel, mellyel a kívánt beállítás könnyen beállítható. Máskülönben a fej kialakítása megegyezik a kivitelével * ha másképpen nincs megadva 3

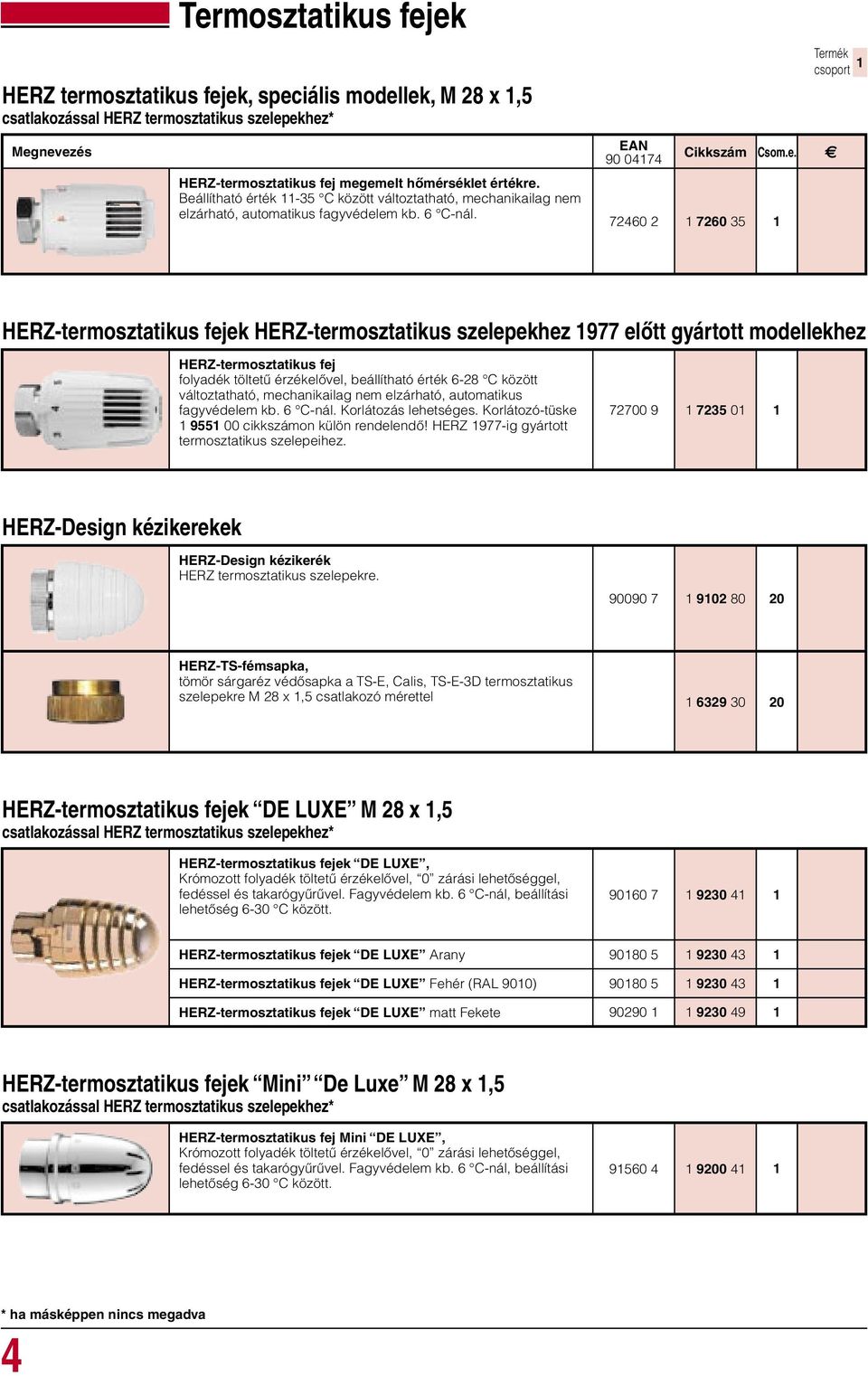

6 Termosztatikus fejek HERZ termosztatikus fejek, speciális modellek, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-termosztatikus fej megemelt hőmérséklet értékre. Beállítható érték -35 C között változtatható, mechanikailag nem elzárható, automatikus fagyvédelem kb. 6 C-nál HERZ-termosztatikus fejek HERZ-termosztatikus szelepekhez 977 előtt gyártott modellekhez HERZ-termosztatikus fej folyadék töltetű érzékelővel, beállítható érték 6-28 C között változtatható, mechanikailag nem elzárható, automatikus fagyvédelem kb. 6 C-nál. Korlátozás lehetséges. Korlátozó-tüske cikkszámon külön rendelendő! HERZ 977-ig gyártott termosztatikus szelepeihez HERZ-Design kézikerekek HERZ-Design kézikerék HERZ termosztatikus szelepekre HERZ-TS-fémsapka, tömör sárgaréz védősapka a TS-E, Calis, TS-E-3D termosztatikus szelepekre M 28 x,5 csatlakozó mérettel HERZ-termosztatikus fejek DE LUXE M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-termosztatikus fejek DE LUXE, Krómozott folyadék töltetű érzékelővel, 0 zárási lehetőséggel, fedéssel és takarógyűrűvel. Fagyvédelem kb. 6 C-nál, beállítási lehetőség 6-30 C között HERZ-termosztatikus fejek DE LUXE Arany HERZ-termosztatikus fejek DE LUXE Fehér (RAL 900) HERZ-termosztatikus fejek DE LUXE matt Fekete HERZ-termosztatikus fejek Mini De Luxe M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-termosztatikus fej Mini DE LUXE, Krómozott folyadék töltetű érzékelővel, 0 zárási lehetőséggel, fedéssel és takarógyűrűvel. Fagyvédelem kb. 6 C-nál, beállítási lehetőség 6-30 C között * ha másképpen nincs megadva 4

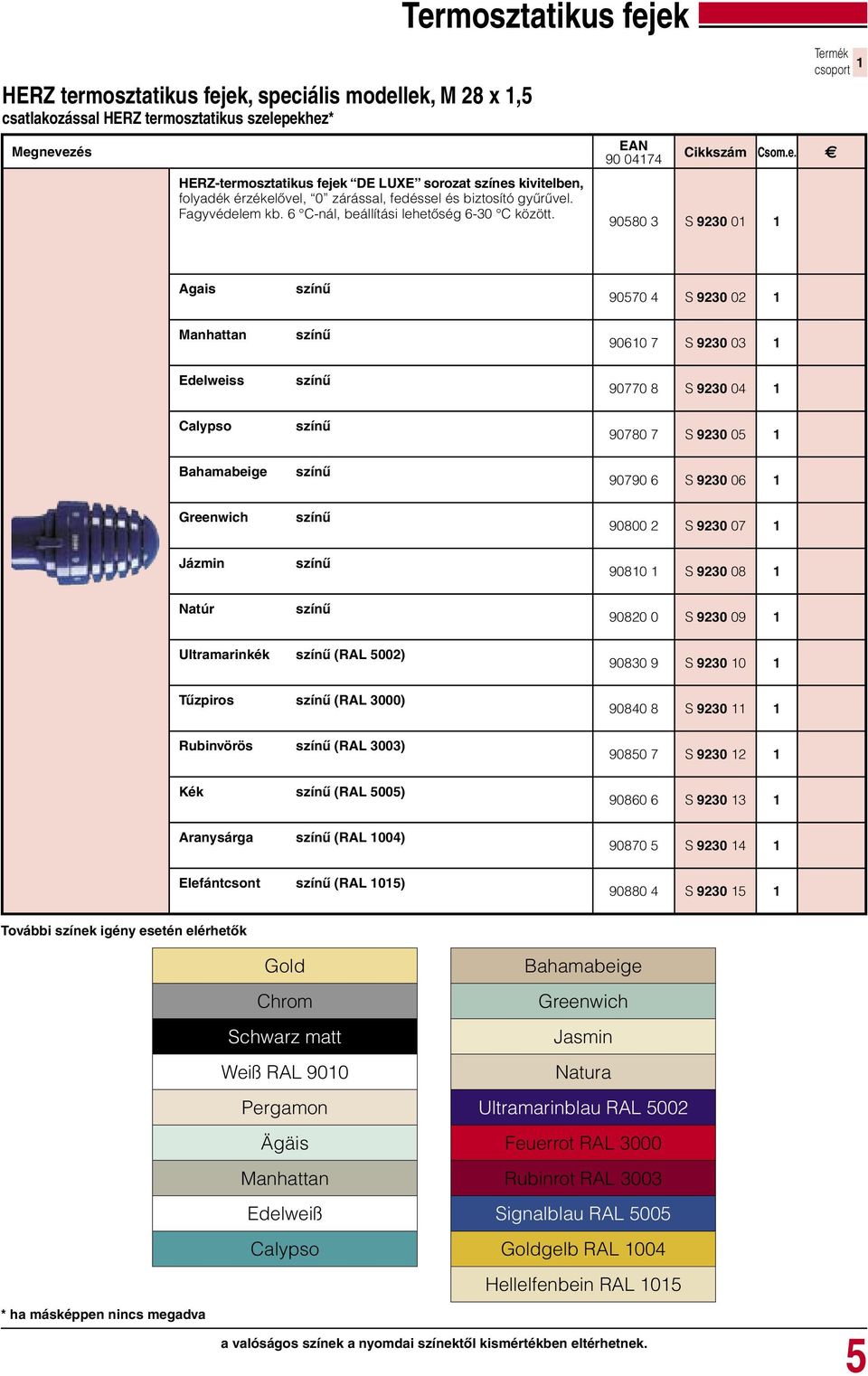

7 HERZ termosztatikus fejek, speciális modellek, M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* Termosztatikus fejek HERZ-termosztatikus fejek DE LUXE sorozat színes kivitelben, folyadék érzékelővel, 0 zárással, fedéssel és biztosító gyűrűvel. Fagyvédelem kb. 6 C-nál, beállítási lehetőség 6-30 C között S Agais Manhattan Edelweiss Calypso Bahamabeige Greenwich Jázmin Natúr színű színű színű színű színű színű színű színű S S S S S S S S Ultramarinkék színű (RAL 5002) Tűzpiros színű (RAL 3000) Rubinvörös színű (RAL 3003) Kék színű (RAL 5005) Aranysárga színű (RAL 004) Elefántcsont színű (RAL 05) S S S S S S További színek igény esetén elérhetők * ha másképpen nincs megadva Gold Bahamabeige Chrom Greenwich Schwarz matt Jasmin Weiß RAL 900 Natura Pergamon Ultramarinblau RAL 5002 Ägäis Feuerrot RAL 3000 Manhattan Rubinrot RAL 3003 Edelweiß Signalblau RAL 5005 Calypso Goldgelb RAL 004 Hellelfenbein RAL 05 a valóságos színek a nyomdai színektől kismértékben eltérhetnek. 5

8 Termosztatikus fejek HERZ-Design termosztátok távszabályozással, vagy távérzékelővel M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-Design termosztát távérzékelővel Termosztát folyadéktöltetű érzékelővel, kapillárcső és távérzékelő. Beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Kapillárcső hossza 2000 mm Kapillár cső hossza 8000 mm HERZ-Design termosztát távérzékelővel. Termosztát folyadéktöltetű érzékelővel, kapillárcső és távérzékelő. Beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Kapillárcső hossza 2000 mm Kapillár cső hossza 8000 mm HERZ-Design termosztátok távszabályozással, vagy távérzékelővel M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-Design termosztát távvezérléssel. Termosztát folyadéktöltetű érzékelővel, kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozótüske cikkszámon külön rendelendő! Kapillárcső hossza 2000 mm Kapillár cső hossza 5000 mm Kapillár cső hossza 8000 mm * ha másképpen nincs megadva 6

9 Termosztatikus fejek HERZ-Design termosztátok távszabályozással, vagy távérzékelővel M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* HERZ-termosztát távvezérléssel folyadéktöltetű érzékelővel, süllyesztett dobozban szerelhető, kapillárcsővel, termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 2000 mm HERZ-termosztát távvezérléssel folyadéktöltetű érzékelővel, süllyesztett dobozban szerelhető, kapillárcsővel, termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 5000 mm HERZ-termosztát távvezérléssel folyadéktöltetű érzékelővel, süllyesztett dobozban szerelhető, kapillárcsővel, termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 8000 mm HERZ-termosztát távvezérléssel folyadéktöltetű érzékelővel, süllyesztett dobozban szerelhető, kapillárcsővel, termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 0000 mm * ha másképpen nincs megadva 7

10 HERZ-termosztátok tapintó érzékelővel M 28 x,5 csatlakozással HERZ termosztatikus szelepekhez* Termosztatikus fejek HERZ termosztát csőre erősíthető érzékelővel padlófűtéshez. A termosztátfej folyadék töltetű érzékelővel, kapillárcsővel, cső-felerősítővel és csővezetékre rögzítő szerelvénnyel. Beállítási tartomány C. Kapillárcső hossza 2000 mm HERZ termosztát csőre erősíthető érzékelővel padlófűtéshez. A termosztátfej folyadék töltetű érzékelővel, kapillárcsővel, cső-felerősítővel és csővezetékre rögzítő szerelvénnyel. Beállítási tartomány C. Kapillárcső hossza 500 mm HERZ termosztát csőre erősíthető érzékelővel kazán előremenő hőmérséklet szabályozásakor. A termosztátfej folyadék töltetű érzékelővel, kapillárcsővel, cső-felerősítővel és csővezetékre rögzítő szerelvénnyel. Beállítási tartomány C. Kapillárcső hossza 2000 mm HERZ-Design termosztátok tapintó hőmérővel, M 28 x,5 csatlakozó mérettel HERZ-Design termosztát tapintóhőmérővel egybeépített termosztatikus szelepfejjel, folyadéktöltettel, kapillárcsővel, tapintóhőmérővel, csőreszerelési anyagokkal. Beállítási hőmérséklet C, kapillár cső hossza 500 mm HERZ-Design V termosztatikus fejek Vaillant szelepekhez HERZ-DESIGN termosztatikus fej Vaillant termosztatikus szelephez. Folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fejek Mini MMA szelepekhez HERZ-Design termosztatikus fejek Mini MMA szelepekhez folyadék töltéssel, beállítási értékek 6-30 C, 0 zárási lehetőséggel, fagyvédelem kb. 6 C-nál állítható be. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Termosztát adapter TA szelepekhez Termosztát adapter Caleffi szelepekhez * ha másképpen nincs megadva 8

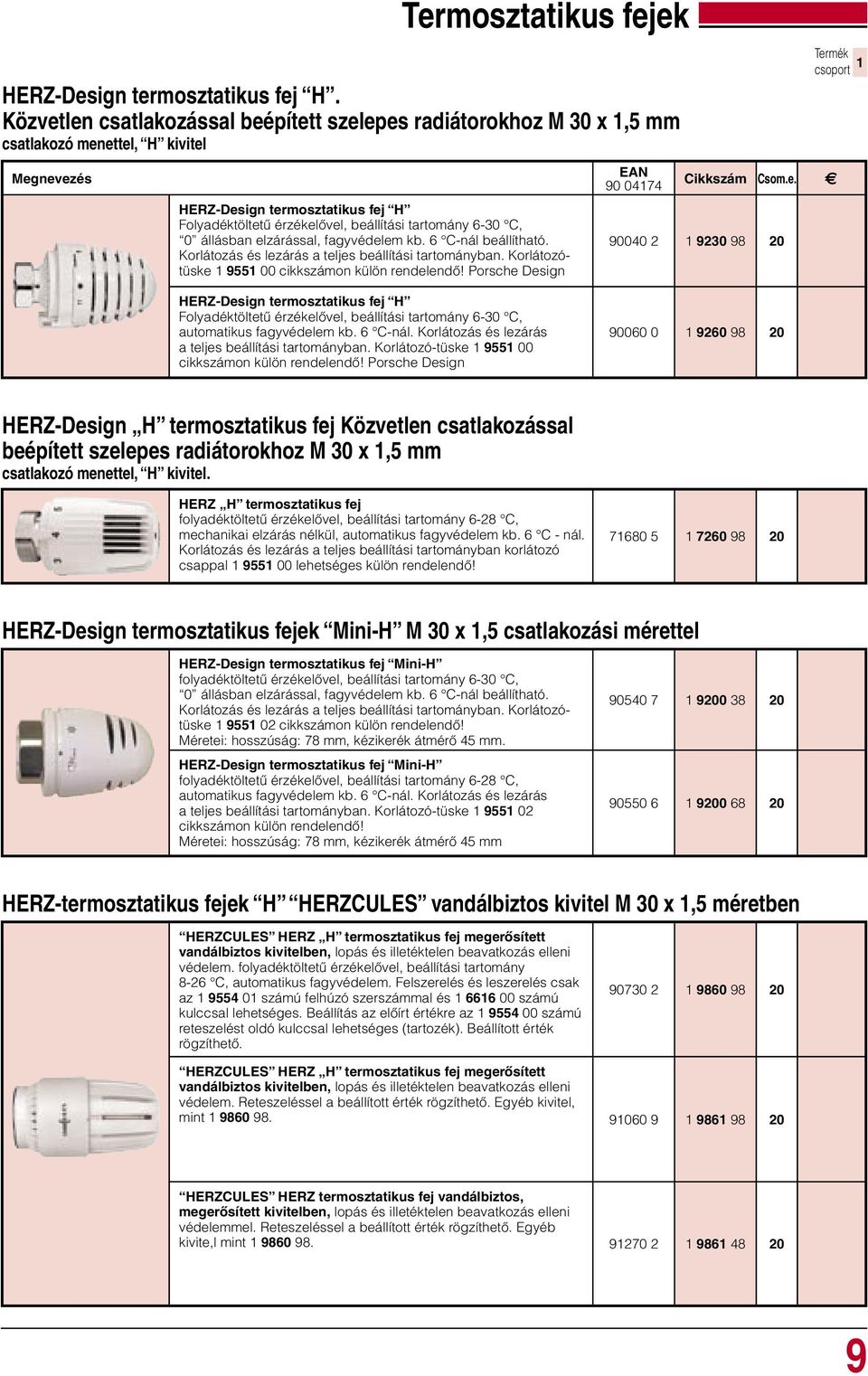

11 HERZ-Design termosztatikus fej H. Közvetlen csatlakozással beépített szelepes radiátorokhoz M 30 x,5 mm csatlakozó menettel, H kivitel Termosztatikus fejek HERZ-Design termosztatikus fej H Folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozótüske cikkszámon külön rendelendő! Porsche Design HERZ-Design termosztatikus fej H Folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Porsche Design HERZ-Design H termosztatikus fej Közvetlen csatlakozással beépített szelepes radiátorokhoz M 30 x,5 mm csatlakozó menettel, H kivitel. HERZ H termosztatikus fej folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, mechanikai elzárás nélkül, automatikus fagyvédelem kb. 6 C - nál. Korlátozás és lezárás a teljes beállítási tartományban korlátozó csappal lehetséges külön rendelendő! HERZ-Design termosztatikus fejek Mini-H M 30 x,5 csatlakozási mérettel HERZ-Design termosztatikus fej Mini-H folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozótüske cikkszámon külön rendelendő! Méretei: hosszúság: 78 mm, kézikerék átmérő 45 mm. HERZ-Design termosztatikus fej Mini-H folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Méretei: hosszúság: 78 mm, kézikerék átmérő 45 mm HERZ-termosztatikus fejek H HERZCULES vandálbiztos kivitel M 30 x,5 méretben HERZCULES HERZ H termosztatikus fej megerősített vandálbiztos kivitelben, lopás és illetéktelen beavatkozás elleni védelem. folyadéktöltetű érzékelővel, beállítási tartomány 8-26 C, automatikus fagyvédelem. Felszerelés és leszerelés csak az számú felhúzó szerszámmal és számú kulccsal lehetséges. Beállítás az előírt értékre az számú reteszelést oldó kulccsal lehetséges (tartozék). Beállított érték rögzíthető HERZCULES HERZ H termosztatikus fej megerősített vandálbiztos kivitelben, lopás és illetéktelen beavatkozás elleni védelem. Reteszeléssel a beállított érték rögzíthető. Egyéb kivitel, mint HERZCULES HERZ termosztatikus fej vandálbiztos, megerősített kivitelben, lopás és illetéktelen beavatkozás elleni védelemmel. Reteszeléssel a beállított érték rögzíthető. Egyéb kivite,l mint

12 HERZ-Design termosztatikus fejek Mini GS, M 30 x,5 csatlakozási mérettel Termosztatikus fejek HERZ-Design termosztatikus fej Mini-H egyenes bevágással folyadéktöltéssel, beállítható tartomány 6-30 C, 0 zárási lehetőséggel, fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fej Mini-H egyenes bevágással folyadéktöltéssel, beállítható tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő HERZ-Design termosztatikus fejek Mini Turbo, csavartvonalú bevágással, M 30 x,5 méretben HERZ-Design termosztatikus fej Mini-Turbo H csavartvonalú bevágással folyadéktöltéssel, beállítható tartomány 6-30 C, 0 zárási lehetőséggel, fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozótüske cikkszámon külön rendelendő! HERZ-Design termosztatikus fej Mini-Turbo H csavartvonalú bevágással folyadéktöltéssel, beállítható tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő!

13 HERZ-Design kézikerék H direkt csatlakozással M 30 x,5 méretű szelepbetétekhez HERZ-DESIGN H kézikerék Direkt csatlakozással M 30 x,5 mm csatlakozó menetű szelepbetéthez. Termosztatikus fejek HERZ-termosztatikus fejek-h DE LUXE M 30 x,5 csatlakozó mérettel, beépített szelepes radiátorokhoz HERZ-termosztatikus fej H DE LUXE krómozott, folyadéktöltéssel, 0 zárással, fedéssel és biztonsági gyűrűvel. Fagyvédelem kb 6 C-nál, beállítási tartomány 6-30 C HERZ-termosztatikus fej H DE LUXE Arany HERZ-termosztatikus fej H DE LUXE Fehér (RAL 900) HERZ-termosztatikus fej H DE LUXE Matt fekete HERZ-termosztatikus fejek Mini H DE LUXE M 30 x,5 csatlakozási mérettel HERZ-Termosztatikus fej Mini-H DE LUXE krómozott, folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható

14 HERZ-Termosztát fejek H DE LUXE M 30 x,5 csatlakozással, radiátorra, vagy beépített szelepre Termosztatikus fejek HERZ-termosztatikus fejek H DE LUXE, pergamon színben, folydéktöltéssel, 0 zárással, takarófedéssel és biztonsági gyűrűvel. Fagyvédelem beállítható kb. 6 C-nál, beállítási tartomány 6-30 C S Agais Manhattan Edelweiss Calypso Bahamabeige Greenwich Jázmin Natúr színű színű színű színű színű színű színű színű 90 S S S S S S S S Ultramarinkék színű (RAL 5002) Tűzpiros színű (RAL 3000) Rubinvörös színű (RAL 3003) Kék színű (RAL 5005) Aranysárga színű (RAL 004) Elefántcsont színű (RAL 05) S S S S S S További színek igény esetén elérhetők Gold Bahamabeige Chrom Greenwich Schwarz matt Jasmin Weiß RAL 900 Natura Pergamon Ultramarinblau RAL 5002 Ägäis Feuerrot RAL 3000 Manhattan Rubinrot RAL 3003 Edelweiß Signalblau RAL 5005 Calypso Goldgelb RAL 004 Hellelfenbein RAL 05 2 a valóságos színek a nyomdai színektől kismértékben eltérhetnek.

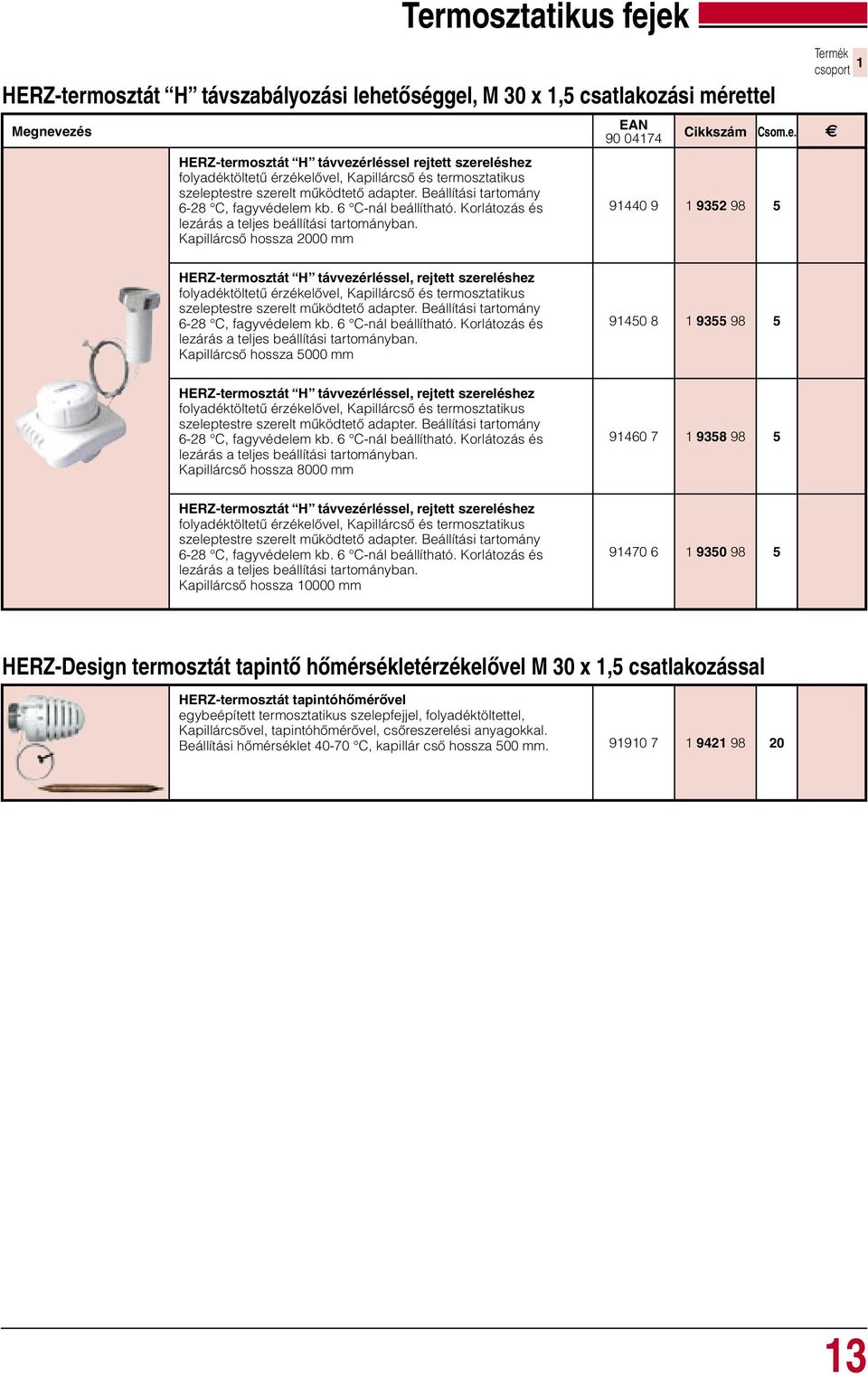

15 HERZ-termosztát H távszabályozási lehetőséggel, M 30 x,5 csatlakozási mérettel Termosztatikus fejek HERZ-termosztát H távvezérléssel rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 2000 mm HERZ-termosztát H távvezérléssel, rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 5000 mm HERZ-termosztát H távvezérléssel, rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 8000 mm HERZ-termosztát H távvezérléssel, rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 0000 mm HERZ-Design termosztát tapintő hőmérsékletérzékelővel M 30 x,5 csatlakozással HERZ-termosztát tapintóhőmérővel egybeépített termosztatikus szelepfejjel, folyadéktöltettel, Kapillárcsővel, tapintóhőmérővel, csőreszerelési anyagokkal. Beállítási hőmérséklet C, kapillár cső hossza 500 mm

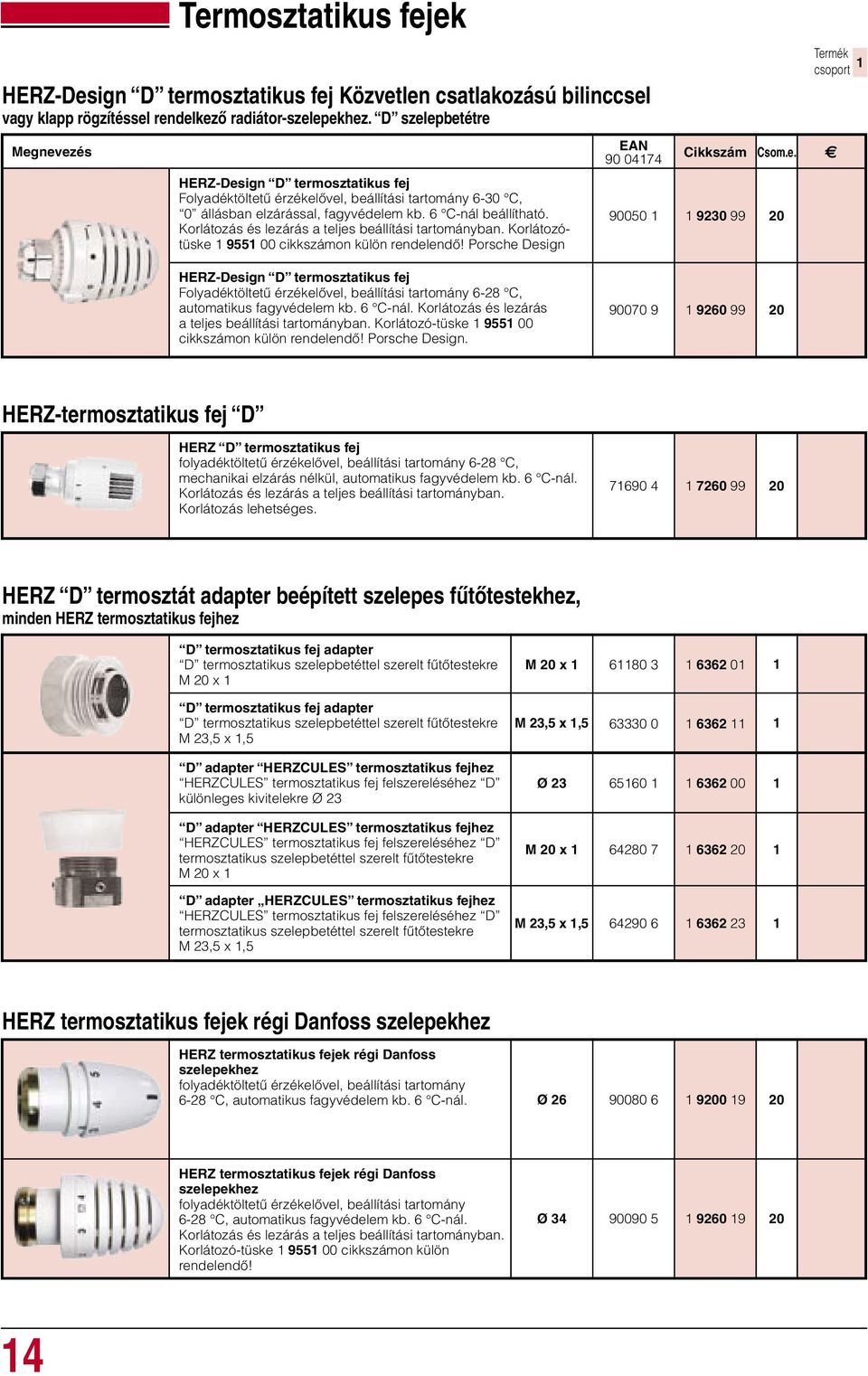

16 HERZ-Design D termosztatikus fej Közvetlen csatlakozású bilinccsel vagy klapp rögzítéssel rendelkező radiátor-szelepekhez. D szelepbetétre Termosztatikus fejek HERZ-Design D termosztatikus fej Folyadéktöltetű érzékelővel, beállítási tartomány 6-30 C, 0 állásban elzárással, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozótüske cikkszámon külön rendelendő! Porsche Design HERZ-Design D termosztatikus fej Folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Porsche Design HERZ-termosztatikus fej D HERZ D termosztatikus fej folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, mechanikai elzárás nélkül, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozás lehetséges HERZ D termosztát adapter beépített szelepes fűtőtestekhez, minden HERZ termosztatikus fejhez D termosztatikus fej adapter D termosztatikus szelepbetéttel szerelt fűtőtestekre M 20 x D termosztatikus fej adapter D termosztatikus szelepbetéttel szerelt fűtőtestekre M 23,5 x,5 D adapter HERZCULES termosztatikus fejhez HERZCULES termosztatikus fej felszereléséhez D különleges kivitelekre Ø 23 D adapter HERZCULES termosztatikus fejhez HERZCULES termosztatikus fej felszereléséhez D termosztatikus szelepbetéttel szerelt fűtőtestekre M 20 x D adapter HERZCULES termosztatikus fejhez HERZCULES termosztatikus fej felszereléséhez D termosztatikus szelepbetéttel szerelt fűtőtestekre M 23,5 x,5 M 20 x M 23,5 x, Ø M 20 x M 23,5 x, HERZ termosztatikus fejek régi Danfoss szelepekhez HERZ termosztatikus fejek régi Danfoss szelepekhez folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Ø HERZ termosztatikus fejek régi Danfoss szelepekhez folyadéktöltetű érzékelővel, beállítási tartomány 6-28 C, automatikus fagyvédelem kb. 6 C-nál. Korlátozás és lezárás a teljes beállítási tartományban. Korlátozó-tüske cikkszámon külön rendelendő! Ø

17 HERZ-Design kézikerék D bilincs vagy bepattintó rögzítéssel HERZ-DESIGN D kézikerék Direkt csatlakozással bilincs- vagy bepattintó rögzítéssel rendelkező D szelepbetéthez Termosztatikus fejek HERZ-termosztatikus fejek D DE LUXE szorítóval vagy gyorscsatlakozóval **közvetlenül a radiátorra, vagy beépített szelepre szerelhető** HERZ-termosztatikus fej D DE LUXE, Krómozott, folyadéktöltéssel, 0 állással, fedéssel és biztonsági gyűrűvel. Fagyvédelem beállítható kb 6 C-ra. Beállítási tartomány 6-30 C HERZ-termosztatikus fej D DE LUXE, Arany HERZ-termosztatikus fej D DE LUXE, Fehér (RAL 900) HERZ-termosztatikus fej D DE LUXE, matt fekete HERZ -Design termosztátok D távszabályozóval HERZ-Design termosztát D távérzékelővel termosztát folyadéktöltetű érzékelővel, Kapillárcső és távérzékelő. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 2000 mm

18 HERZ-Termosztát fejek-d DE LUXE szorítóval vagy gyorscsatlakozóval **közvetlenül a radiátorra, vagy beépített szelepre szerelhető** Termosztatikus fejek HERZ-termosztatikus fejek D DE LUXE, Pergamon folyadéktöltéssel, 0 zárással, fedéssel és biztonsági gyűrűvel. Fagyvédelem beállítható kb. 6 C-nál, beállítási tartomány 6-30 C S Agais Manhattan Edelweiss Calypso Bahamabeige Greenwich Jázmin Natúr színű színű színű színű színű színű színű színű S S S S S S S S Ultramarinkék színű (RAL 5002) Tűzpiros színű (RAL 3000) Rubinvörös színű (RAL 3003) Kék színű (RAL 5005) Aranysárga színű (RAL 004) Elefántcsont színű (RAL 05) S S S S S S További színek igény esetén elérhetők Gold Bahamabeige Chrom Greenwich Schwarz matt Jasmin Weiß RAL 900 Natura Pergamon Ultramarinblau RAL 5002 Ägäis Feuerrot RAL 3000 Manhattan Rubinrot RAL 3003 Edelweiß Signalblau RAL 5005 Calypso Goldgelb RAL 004 Hellelfenbein RAL 05 6 a valóságos színek a nyomdai színektől kismértékben eltérhetnek.

19 Termosztatikus fejek HERZ-termosztát D távszabályozási lehetőséggel, szorítóval vagy gyorscsatlakozóval HERZ-termosztát D távvezérléssel rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 2000 mm HERZ-termosztát D távvezérléssel, rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 5000 mm HERZ-termosztát D távvezérléssel, rejtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 8000 mm HERZ-termosztát D távvezérléssel, rajtett szereléshez folyadéktöltetű érzékelővel, Kapillárcső és termosztatikus szeleptestre szerelt működtető adapter. Beállítási tartomány 6-28 C, fagyvédelem kb. 6 C-nál beállítható. Korlátozás és lezárás a teljes beállítási tartományban. Kapillárcső hossza 0000 mm

20 Szabályozók HERZ-elektronikus helyiséghőmérséklet szabályozó fűtésre-hűtésre Elektronikus helyiséghőmérséklet szabályozó PI felügyelettel fűtés és hűtés üzemmódra egyéni idő és hőmérséklet-szabályozás programozható. 3 pontos kimenet meghajtó motorokhoz, és termikus elemekhez, valamint szivattyúnak (ki-, be kapcsolás). Kapcsolóóra heti- és éves programhoz, automatikus nyári/téli időszámítás átkapcsolás. Fehér (RAL 900), előlap a digitális kijelzővel. Feszültség 230 V. Méret V HERZ-helyiséghőmérséklet-szabályozó 2-pont szabályozáshoz Elektronikus helyiséghőmérséklet-szabályozó váltóérintkezős. Beállítási tartomány 0-30 C Kapcsolási különbsége ± 0,2 K, állandó. 230 V 50 Hz V Mechanikus helyiségtermosztát, kapcsolóóra nélkül, 230 V Helyiséghőmérséklet beállítási tartomány: 5-30 C 230 V, 50 Hz. kimenet 2 vagy 3 kontaktus (választható), 230 V, 0 (3) A kapcsolási különbség 20 C-nál 0,6 K IP30-as védettség 230 V

21 HERZ-RTC szabályozó-rendszer folyamatos szabályozásra DDC-állítómű Termoelektromos-állítómű, folyamatos szabályozásra, 3-eres csatlakozó kábel. Üzemi feszültség: 24 V. Vezérlő feszültség: 0-0 V DC. Szabályozónként max. 6 db csatlakoztatható. Szabályozók Méret 24 V 00 kω HERZ-termoelektromos állítómotor HERZ termoelektromos állítómotor 2-pont-vagy impulzus-szabályozásra Feszültségmentes állapotban zárt, átállítható feszültség nélküli állapotban nyitottra. Csatlakozó méret M 28 x,5 HERZ termoelektromos állítómotor 2-pont-vagy impulzus-szabályozásra, M 30 x,5 csatlakozó mérettel. Feszültségmentes állapotban zárt, átállítható feszültség nélküli állapotban nyitottra. 7762, 7763 termékekre alkalmas. M 30 x,5 HERZ termoelektromos állítómotor 2-pont-vagy impulzus-szabályozásra Segédérintkezővel ( átkapcsoló érintkező) szerelt. M 28 x,5 Segédérintkező Az számú termoelektromos motorra utólag felszerelhető 230 V 50 Hz V V 50 Hz V V V HERZ-termoelektromos állítómotor és elektronikus szabályozó rendszer a termosztatikus háromjáratú szelepekhez HERZ-termoelektromos állítómotor a folyamatos szabályozásra, M 30 x,5 méretben Termo elektromos folyamatos meghajtás, 3 eres csatlakozó vezeték, 24 V működtető feszültség, 0-0 V meghajtó feszültség. 0-0V/ 24V HERZ-termoelektromos állítómotor 2 pontos vagy impulzus szabályozáshoz, M 30 x,5 méretben HERZ termosztatikus háromjáratú szelephez 7762, 7762, alaphelyzetben zárt állapotban, átállítható nyitott állapotra is. 230 V-50 Hz 230 V 50 Hz V

22 Helyiséghőmérséklet szabályozó radiátoros fűtésre, vezetéknélküli elektronikus 868,3 MHz Vezeték nélküli szabályozástechnika Vezeték nélküli termosztát LRT 230V, extra lapos szélesség: 70 mm, hossz: 87 mm, mélység: 22 mm. Tűzálló műanyag burkolat, fehér szín (RAL 906), 2 db LR03 elem az első részen, beállító gomb, gazdaságos LED kijelző. Hőmérséklet beállítási tartomány 5-30 C. Valós érték ellenőrzés minden 4-0 percben, parancsolt érték ellenőrzés minden percben. Elem tartalék utánfutás 2 hónap. Osztály 3, IEC F Vezetéknélküli vevőegység 868,3 MHz Vezeték nélküli vevőegység LET230- csatornás üzemi feszültség 230 V a felügyeletre, 4 motor mozgatására alkalmas csatornánként, automatikus középüzem jelkimaradáskor, átlagérték megőrzése, és működtetése a hiba elhárításáig F795 0 HERZ-helyiséghőmérsékletszabályozás HERZ-klíma szabályozó elektronikus helyiségtermosztát Fan-Coil részére üzemi feszültség 230 V, beállítási tartomány 5-35 C, ki-be kapcsoló, kapcsolási különbség 0,8 K, érintésvédelmi osztály II IP 30, kimenő feszültség max. 250 V, 6 A HERZ-elektronikus helyiséghőmérséklet szabályozó Elyiséghőmérséklet szabályozó elektromos padlófűtéshez (EFH) üzemi feszültség 230 V, 50 Hz, üzemi hőmérséklet 0-50 C. kimenő feszültség 250 V/3 A. Beállítási tartomány 5-30 C. kapcsolási hőmérséklet 0,6 K, érintésvédelmi osztály: IP V F Digitális órával ellátott helyiséghőmérséklet szabályozó nappali-éjszakai hőmérsékletre A digitális termosztát 4 felhasználói és 9 gyári programmal van ellátva. Könnyű installáció, 2 vezetékes. 3 db elemmel működik. Elemek üzemideje kb 3 év. Üzemi hőmérséklet 0-50 C. kimenő 8 A. Beállítási tartomány 5-35 C kapcsolási hőmérséklet 0,4 K, érintésvédelmi osztály: IP 30 4,5 V Elektronikus helyiséghőmérséklet érzékelő fűtésre és hűtésre működtethető 0-50 C közötti tartományban, működési feszültség 24 V AC. Beállítási tartomány 5-30 C között állítható, holt zóna 2 K, érintésvédelmi osztály: IP 30. Speciálisan Fan-Coil-okhoz került kifejlesztésre, 3 fokozatú kapcsolás: fűtés, automatikus és hűtés, kétszínű LED világítás a fűtéshűtésre. 24 V

23 HERZ-elektronikus helyiséghőmérséklet szabályozó Vezeték nélküli szabályozástechnika Vezetéknélküli analóg helyiségtermosztát Rádió hullámokon keresztül használható a speciális saját gyártmányú vevőegységgel. 3 állású kapcsoló: kényelmi, éjszakai csökkentés, és kikapcsolt mód. Személyes kód mindegyik terméken. A vevőegység két kijelzővel van felszerelve (fűtés, vétel). manuális és automatikus közötti átkapcsolási mód. üzemi feszültség: 2 x 3 V, CR elem üzemideje 2 év, üzemi hőmérséklet: 0-50 C. beállítási tartomány: 5-30 C. Frekvencia 433,92 MHz. Hatótávolság: 40 méter, érintésvédelmi osztály: IP 30. Vevő egység: üzemi feszültség 230 V/2 A, más feszültség esetén ajánlatot adunk. érintésvédelmi osztály IP 44. Méret V F Vezetéknélküli digitális helyiségtermosztát Rádió hullámokon keresztül használható a speciális saját gyártmányú vevőegységgel. LCD kijelzővel felszerelve hőmérséklet kijelzéssel, üzemi mód kijelzéssel. Személyes kód mindegyik terméken. A vevőegység két kijelzővel van felszerelve (fűtés, vétel). manuális és automatikus közötti átkapcsolási mód. üzemi feszültség: 2 x 3 V, CR elem üzemideje 2 év, üzemi hőmérséklet: 0-50 C. beállítási tartomány: 5-30 C. Frekvencia 433,92 MHz. Hatótávolság: 40 méter, érintésvédelmi osztály: IP 30. Vevő egység: üzemi feszültség 230 V/2 A, más feszültség esetén ajánlatot adunk. érintésvédelmi osztály IP V F Vezetéknélküli digitális helyiségtermosztát Rádió hullámokon keresztül használható a speciális saját gyártmányú vevőegységgel. Heti programozásra felszerelve, amely képes energiát megtakarítani az Ön kényelme érdekében. LCD kijelzővel felszerelve hőmérséklet kijelzéssel, üzemi mód kijelzéssel. Személyes kód mindegyik terméken. A vevőegység két kijelzővel van felszerelve (fűtés, vétel). manuális és automatikus közötti átkapcsolási mód. üzemi feszültség: 3 x AA LR 6,5 V. Elem üzemideje 3 év, üzemi hőmérséklet: 0-50 C. beállítási tartomány: 5-30 C. Frekvencia 433,92 MHz. Hatótávolság: 50 méter, érintésvédelmi osztály: IP 30. Vevő egység: üzemi feszültség 230 V/2 A, más feszültség esetén ajánlatot adunk. érintésvédelmi osztály IP V F Hőmérsékletszabályozó elektronikus termosztát törülköző szárítós radiátorhoz ki-be kapcsolási lehetőség,,2 m lengőkábellel, 2 órás gyorsfelfűtési lehetőséggel. 800 W Hőmérsékletszabályozó elektronikus termosztát törülköző szárítós radiátorhoz alapváltozatban 5-30 C között állítható hőmérséklet, 230 V, 50 Hz.,2 m lengőkábellel, 2 órás gyorsfelfűtési lehetőséggel. 800 W 800 W F W F W F W F W F W F799 2 Transzformátor 230 V / 24 V speciális transzformátor modulált kimenő feszültséggel, 230 V vagy 0 V csatlakozó feszültség mellett. Kimenő feszültség: max. 24 V, üzemo hőmérséklet 0-50 között, kimenő teljesítmény: 60 VA, érintésvédelmi osztály: IP V / 24 V

24 Szabályozók HERZ visszatérőhőmérséklet-korlátozó Mini HERZ visszatérő hőmérséklet-korlátozó Mini A visszatérő hőmérséklet C közötti szabályozá-sára. Korlátozás és lezárás a teljes beállítási tartományban korlátozó tűskével lehetséges. Kombinálható HERZ szeleppel, termosztatikus üzemre tervezve. Méret M HERZ visszatérő hőmérséklet-korlátozó Mini DE Luxe Króm A visszatérő hőmérséklet C közötti szabályozására. Korlátozás és lezárás a teljes beállítási tartományban korlátozó tűskével lehetséges. Kombinálható HERZ szeleppel, termosztatikus üzemre tervezve. M HERZ-Floor Fix, padlófűtés szabályozó készlet falba süllyesztett szerelésre HERZ - Floor Fix, padlófűtés szabályozó készlet falba süllyesztett szerelésre A helyiséghőmérséklet és a közeghőmérséklet korlátozására. A helyiség szabályozása az 9330 és 7330 számú HERZ távműködtető vagy 770 számú HERZ termoelektromos állítómotor segítségével történik. Csőcsatlakozás HERZ csatlakozó készlettel. A szállítmány része a vakolatba szerelhető doboz és a burkolat. Fehér burkolat. HERZ - Floor Fix, padlófűtés szabályozó készlet falba süllyesztett szerelésre A helyiséghőmérséklet és a közeghőmérséklet korlátozására. A helyiség szabályozása az 9330 és 7330 számú HERZ távműködtető vagy 770 számú HERZ termoelektromos állítómotor segítségével történik. Csőcsatlakozás HERZ csatlakozó készlettel. A szállítmány része a vakolatba szerelhető doboz és a burkolat. Krómozott burkolat. 3/ / HERZ-zónaszelep HERZ zónaszelep HERZ termoelektromos motorral, HERZ termosztatikus fejjel és HERZ termosztáttal szabályozható. Egyenes kivitelű, fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. A termosztatikus belsőrész HERZ-Changefix-szel cserélhető. M 28 x,5 méretben 3/ G 3/4 -os csatlakozó réz-, vas-, vagy műanyagcsőhöz külön rendelendő!

25 HERZ-TS90 termosztatikus szelepek HERZ-TS-90 termosztatikus szelep egyenes kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Méret / / / standard modell egyenes csatlakozással HERZ-TS-90 termosztatikus szelep sarok kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. 3/ / / standard modell egyenes csatlakozással HERZ-TS-90 termosztatikus szelep speciális sarok kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Termosztatikus szelepek 3/ / / HERZ-TS tengelyű termosztatikus szelep AB Szelep a fűtőtest bal oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. 3/ / HERZ-TS tengelyű termosztatikus szelep CD Szelep a fűtőtest jobb oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. 3/ / HERZ-TS-90-Univezrális modell egyenes és sarok kivitelben DIN szerinti beépítési méretben kapható *Szelepek menetes csatlakozásra, kizárólag csőmenettel kerülnek forgalomba 23

26 HERZ-TS90 termosztatikus szelepek DE LUXE kivitel, Univerzális modell Termosztatikus szelepek HERZ-TS-90-termosztatikus szelep DE LUXE, egyenes, krómozott Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Méret / fehér (RAL900) matt fekete HERZ-TS-90-termosztatikus szelep DE LUXE, sarok, krómozott Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. / fehér (RAL900) matt fekete HERZ-TS-90-termosztatikus szelep DE LUXE, sarok speciál, krómozott Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. / fehér (RAL900) matt fekete HERZ-TS-90-termosztatikus szelep DE LUXE, 3-tengelyű szelep AB, krómozott balra a fűtőtesttől. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetesés szorítógyűrűs csőcsatlakozásra. / fehér (RAL900) matt fekete HERZ-TS-90-termosztatikus szelep DE LUXE, 3-tengelyű szelep CD, krómozott jobbra a fűtőtesttől. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetesés szorítógyűrűs csőcsatlakozásra. / fehér (RAL900) matt fekete

27 HERZ-TS-90-termosztatikus szelep DE LUXE Univerzális HERZ-TS-90-termosztatikus szelep DE LUXE, sarok, Pergamon Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Termosztatikus szelepek Méret / S Agais színű / S Manhattan színű / S Manhattan színű / S Calypso színű / S Bahamabeige színű / S Greenwich színű / S Jázmin színű / S Natúr színű / S Ultramarinkék színű (RAL 5002) Tűzpiros színű (RAL 3000) Rubinvörös színű (RAL 3003) Kék színű (RAL 5005) Aranysárga színű (RAL 004) Elefántcsont színű (RAL 05) / S / S 7924 / S / S / S / S További beépítési lehetőségek esetén kérjük értestsenek Gold Bahamabeige Chrom Greenwich Schwarz matt Jasmin Weiß RAL 900 Natura Pergamon Ultramarinblau RAL 5002 Ägäis Feuerrot RAL 3000 Manhattan Rubinrot RAL 3003 Edelweiß Signalblau RAL 5005 Calypso Goldgelb RAL 004 Hellelfenbein RAL 05 a valóságos színek a nyomdai színektől kismértékben eltérhetnek. 25

28 HERZ-TS-98-V termosztatikus szelep fokozatmentes, leolvasható beállítási lehetőséggel Termosztatikus szelepek HERZ-TS-98-V termosztatikus szelep egyenes kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Méret / / / HERZ-TS-98-V termosztatikus szelep sarok kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. HERZ-TS-98-V termosztatikus szelep sarok speciál kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. HERZ-TS-98-V 3- tengelyű termosztatikus szelep AB Szelep a fűtőtest bal oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. 3/ / / / / / HERZ-TS-98-V 3- tengelyű termosztatikus szelep CD Szelep a fűtőtest jobb oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. / HERZ-TS-98-V termosztatikus szelep egyenes kivitel Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel, csőcsatlakozás G 3/4 külső menettel. / HERZ-TS-98-V termosztatikus szelep sarok kivitel Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel, csőcsatlakozás G 3/4 külső menettel. / HERZ-TS-98-V termosztatikus szelep sarok speciál kivitel Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel, csőcsatlakozás G 3/4 külső menettel. / HERZ-TS-98-V 3- tengelyű termosztatikus szelep AB Szelep a fűtőtest bal oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel, csőcsatlakozás G 3/4 külső menettel. HERZ-TS-98-V 3- tengelyű termosztatikus szelep CD Szelep a fűtőtest jobb oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel, csőcsatlakozás G 3/4 külső menettel. / / HERZ-TS-90-Univezrális modell egyenes és sarok kivitelben DIN szerinti beépítési méretben kapfató 26

29 Termosztatikus szelepek HERZ-TS-90-E-Termosztatikus szelep csökkentett ellenállással egycsöves üzemre HERZ-TS-90-E termosztatikus szelep egyenes kivitel fűtőtestsatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Méret /2 kvs 2, HERZ-TS-90-E termosztatikus szelep sarok kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. /2 kvs 2, HERZ-TS-90-E termosztatikus szelep speciális sarok kivitel fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. /2 kvs 2, HERZ-TS-90-E 3- tengelyű termosztatikus szelep AB. Szelep a fűtőtest bal oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. /2 kvs 2, HERZ-TS-90-E 3- tengelyű termosztatikus szelep CD. Szelep a fűtőtest jobb oldalán. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. /2 kvs 2, HERZ-TS-90-E-Termosztatikus szelep csökkentett ellenállással egycsöves- és gravitációs rendszerekhez HERZ-TS-E termosztatikus szelep egyenes kivitel. Standard modell menetes csatlakozással, fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. HERZ-TS-E termosztatikus szelep sarok kivitel. Standard modell menetes csatlakozással, fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. HERZ-TS-E termosztatikus szelep speciális sarok kivitel. Standard modell menetes csatlakozással, fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. /2 kvs 5, 3/4 kvs 5, kvs 5, /2 kvs 5, 3/4 kvs 5, kvs 5, /2 kvs 5, 3/4 kvs 5, kvs 5, HERZ-TS-E termosztatikus szelep speciális sarok kivitel légtelenítő szeleppel. Standard modell menetes csatlakozással, fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. /2 kvs 5, A beépítési méret különbözik a HERZ-TS-90 szelepek azonos méreteitől. HERZ-RL--E visszatérő szelep maximális átfolyással az egycsöves fűtésekhez megtalálható a 40. oldalon. 27

30 HERZ-RL- Visszatérő szelepek Visszatérő szelepek HERZ RL- Visszatérő szelep egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Méret / / / HERZ RL- Visszatérő szelep sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. 3/ / / HERZ RL- Visszatérő szelep egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Csőcsatlakozás G 3/4 külső menettel. / HERZ RL- Visszatérő szelep sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Csőcsatlakozás G 3/4 külső menettel. / HERZ-RL-5 Visszatérő szelepek előbeállítással HERZ-RL-5 Visszatérő szelep egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Kialakítása megfelel a DIN 3842 sorozat. HERZ-RL-5 Visszatérő szelep sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Kialakítása megfelel a DIN 3842 sorozat. 3/ / / / / / HERZ-RL- Visszatérő szelep kisellenállással egycsöves- és gravitációs rendszerekhez HERZ RL- Visszatérő szelep egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Standard modell menetes csatlakozással. / / HERZ RL- Visszatérő szelep sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Standard modell menetes csatlakozással. / /

31 Visszatérő szelepek HERZ-Visszatérő szelepek DE LUXE, univerzális **előbeállíthatósággal** Méret HERZ-Visszatérő szelep DE LUXE egyenes, Króm Fűtőtest csatlakozóval, Univerzális modell menetes acélcsőhöz és roppantógyűrűs csatlakozóhoz /2 Arany Fehér (RAL 900) Matt fekete HERZ-Visszatérő szelep DE LUXE sarok, Króm Fűtőtest csatlakozóval, Univerzális modell menetes acélcsőhöz és roppantógyűrűs csatlakozóhoz /2 Arany Fehér (RAL 900) Matt fekete

32 HERZ-Visszatérő szelepek DE LUXE, univerzális **előbeállíthatósággal** Visszatérő szelepek HERZ-Visszatérő szelep DE LUXE sarok, Pergamon Fűtőtest csatlakozóval, Univerzális modell menetes acélcsőhöz és roppantógyűrűs csatlakozóhoz. Méret / S Agais Manhattan Edelweiss Calypso Bahamabeige Greenwich Jázmin Natúr színű színű színű színű színű színű színű színű / S / S / S / S / S / S / S / S Ultramarinkék színű (RAL 5002) Tűzpiros színű (RAL 3000) Rubinvörös színű (RAL 3003) Kék színű (RAL 5005) Aranysárga színű (RAL 004) Elefántcsont színű (RAL 05) / S / S 3726 / S / S / S / S HERZ visszatérőszelepek DE LUXE egyenes kivitelben, érdeklődésre 30 Gold Bahamabeige Chrom Greenwich Schwarz matt Jasmin Weiß RAL 900 Natura Pergamon Ultramarinblau RAL 5002 Ägäis Feuerrot RAL 3000 Manhattan Rubinrot RAL 3003 Edelweiß Signalblau RAL 5005 Calypso Goldgelb RAL 004 Hellelfenbein RAL 05 a valóságos színek a nyomdai színektől kismértékben eltérhetnek.

33 HERZ-AS-T-90 fűtőtest szabályozó-szelep. Pontos előbeállíthatósággal HERZ-AS-T-90 fűtőtest szabályozó-szelep egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. Fűtési szabályozószelep Méret / / / HERZ-AS fűtőtest szabályozó-szelep egyenes kivitel. Standard kivitel menetes csatlakozásra. HERZ-AS-T-90 fűtőtest szabályozó-szelep sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. HERZ-AS fűtőtest szabályozó-szelep sarok kivitel. Standard kivitel menetes csatlakozásra / / / / / HERZ-AS-T-90 fűtőtest szabályozó-szelep rögzíthető zárósapkával HERZ-AS-T-90 fűtőtest szabályozószelep rögzíthető zárósapkával, egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. / / HERZ-AS-T-90 fűtőtest szabályozószelep rögzíthető zárósapkával, sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. / / HERZ-GP fűtőtest szabályozószelep Előbeállítás emelkedéskorlátozóval HERZ-GP fűtőtest szabályozószelep egyenes kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. HERZ-GP fűtőtest szabályozószelep sarok kivitel. Fűtőtest csatlakozó csavarzat kónuszos fémtömítéssel. Univerzális modell, menetes- és szorítógyűrűs csőcsatlakozásra. 3/ / / / / /

34 HERZ-3000 csatlakozó rendszer HERZ-3000-Bypass-test egy- és kétcsöves fűtésrendszerhez Beállítási, elzárási, töltés-ürítési lehetőséggel, G 3/4 -os fűtőtest csatlakozással G /2 HERZ-3000-Bypass-test egyenes Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival. 2 db kónuszos közdarab mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Méret G 3/ HERZ-3000-Bypass-test sarok, ürítés jobbról Csatlakozó tengelytávolság: 50mm Fűtőtestcsatlakozás G 3/4 -os hollandival. 2 db kónuszos közdarab mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ HERZ-3000-Bypass-test egy- és kétcsöves fűtésrendszerhez Beállítási, elzárási, töltés-ürítési lehetőséggel, Rp /2 -os fűtőtest csatlakozással Rp /2 HERZ-3000-Bypass-test egyenes Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ Konus a DIN V 3838 szerint 32

35 HERZ-3000 csatlakozó rendszer HERZ-3000-Bypass-test kétcsöves fűtési rendszerhez elzárási, töltés-ürítési lehetőséggel, G 3/4 -os fűtőtest csatlakozással G 3/4 HERZ-3000-csatlakozó-szeleptest, egyenes. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Méret G 3/ HERZ-3000-csatlakozó-szeleptest, sarok. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ HERZ-3000-Bypass-test kétcsöves fűtési rendszerhez elzárási, töltés-ürítési lehetőséggel, Rp /2 -os fűtőtest csatlakozással Rp /2 HERZ-3000-csatlakozó-szeleptest, egyenes. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ HERZ-3000-csatlakozó-szeleptest, sarok. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ HERZ-3000-Bypass-test kétcsöves fűtési rendszerhez elzárási, lehetőséggel, G 3/4 -os fűtőtest csatlakozással telesa G 3/4 G 3/4 HERZ-3000-csatlakozó-szeleptest, egyenes. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! HERZ-3000-csatlakozó-szeleptest, sarok. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ G 3/ HERZ-3000-Bypass-test kétcsöves fűtési rendszerhez elzárási, lehetőséggel, Rp /2 -os fűtőtest csatlakozással Rp /2 HERZ-3000-csatlakozó-szeleptest, egyenes. Csatlakozó tengelytávolság: 50 mm. Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ HERZ-3000-csatlakozó-szeleptest, sarok. Csatlakozó tengelytávolság: 50 mm. Fűtőtestcsatlakozás Rp /2-os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/

36 HERZ-3000-különálló elzárószelep Töltés-ürítési lehetőséggel, G 3/4-os fűtőtest csatlakozással G 3/4 HERZ-3000 csatlakozó rendszer HERZ-RL4-különálló elzárószelep, egyenes, kétcsöves üzemre Fűtőtest-csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Méret G 3/ HERZ-RL4-különálló elzárószelep, sarok, kétcsöves üzemre Kivitel, mint a G 3/ HERZ-RL4-különálló elzárószelep, egyenes, kétcsöves üzemre Fűtőtest-csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Univerzális modell Rp /2 -os belső menettel, csőcsatlakozáshoz, külső menetes csatlakozóhoz. HERZ-RL4-különálló elzárószelep, sarok, kétcsöves üzemre Kivitel, mint a G 3/4 x Rp /2 G 3/4 x Rp / HERZ-3000-különálló elzárószelep, G 3/4 -os fűtőtest csatlakozással G 3/4 HERZ-RL-különálló elzárószelep, egyenes, kétcsöves üzemre Fűtőtest-csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! HERZ-RL-különálló elzárószelep, sarok, kétcsöves üzemre Kivitel, mint a G 3/ G 3/ HERZ-RL-különálló elzárószelep, egyenes, kétcsöves üzemre Fűtőtest-csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Univerzális modell Rp /2 -os belső menettel, csőcsatlakozáshoz, külső menetes csatlakozóhoz. HERZ-RL4-különálló elzárószelep, sarok, kétcsöves üzemre Kivitel, mint a G 3/4 x Rp /2 G 3/4 x Rp / HERZ-Design-burkolat HERZ-3000-hez HERZ-Design burkolat, fehér (RAL900) HERZ-3000 Bypass-testhez és termosztatikus csatlakozó-testhez (előkészítéssel) Fehér (RAL906) Króm További kivitel kérésre lehetséges. 34

37 HERZ-TS-3000-Bypass-test egycsöves üzemre, integrált termosztatikus szeleppel HERZ-3000 csatlakozó rendszer HERZ-3000-Bypass-test egycsöves üzemre integrált termosztatikus szeleppel, egyenes. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Méret G 3/ HERZ-3000-Bypass-test egycsöves üzemre integrált termosztatikus szeleppel, egyenes. Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ HERZ-3000-Bypass-test egycsöves üzemre integrált termosztatikus szeleppel, sarok Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ HERZ-3000-Bypass-test egycsöves üzemre integrált termosztatikus szeleppel, sarok Csatlakozó tengelytávolság: 50 mm Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ HERZ-TS-3000-Bypass-test kétcsöves üzemre, integrált termosztatikus szeleppel Termosztatikus szelepbelső közvetlenül leolvasható előbeállítással HERZ-3000-csatlakozó-szeleptest kétcsöves üzemre előbeállítható termosztatikus szeleppel, egyenes Csatlakozó tengelytávolság: 50 mm. Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ HERZ-3000-csatlakozó-szeleptest kétcsöves üzemre előbeállítható termosztatikus szeleppel, sarok Csatlakozó tengelytávolság: 50 mm. Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/ HERZ-3000-csatlakozó-szeleptest kétcsöves üzemre előbeállítható termosztatikus szeleppel, egyenes Csatlakozó tengelytávolság: 50 mm. Fűtőtestcsatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ HERZ-3000-csatlakozó-szeleptest kétcsöves üzemre előbeállítható termosztatikus szeleppel, sarok Csatlakozó tengelytávolság: 50 mm. Fűtőtestcsatlakozás Rp /2 -os, hollandival. 2 db csatlakozóközcsavar mellékelve. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Rp /2 x G 3/

38 Fűtőtest csatlakozás kétcsöves rendszerekhez Csatlakozó rendszerek HERZ-csatlakozó-szett menetes csatlakozásokkal Nikkelezett kivitel, szelepes és kompakt fűtőtestekhez. Csatlakozás: fűtőtesthez M 22 x,5, csőhöz G 3/4 kónuszos. Csatlakozók külön rendelendők! Méret M 22 x,5 x G 3/ HERZ-csatlakozó-szett rézcsőhöz való csatlakozásokkal Nikkelezett kivitel, szelepes és kompakt fűtőtestekhez. Csatlakozás: fűtőtesthez M 22 x,5, ill 8 mm -es rézcső. Csatlakozók külön rendelendők! HERZ-csatlakozó-szett rézcsőhöz való csatlakozásokkal Kivitel,mint az 303 0, de belső/külső csatlakozás 5/22 x mm -es rézcsőhöz. HERZ-csatlakozó-szett pressz csatlakozásokkal Nikkelezett kivitel, szelepes és kompakt fűtőtestekhez. Csatlakozás: fűtőtesthez M 22 x,5 M 22 x,5 x Cu 8 M 22 x,5 x Cu 22 x mm 5 x mm M 22 x,5-4 x 2 M 22 x,5-6 x 2 M 22 x,5-7 x 2 M 22 x,5-8 x 2 M 22 x,5-20 x 2 M 22 x,5-20 x 2, Íves csatlakozó-szett kétcsöves üzemre HERZ-Íves csatlakozó-szett szeleppel Elzárási, tölés-ürítési lehetőséggel. 5 x mm nikkelezett rézcső. 2 db 50 x 50 mm. A csatlakozók külön rendelendők! 50 x 50 mm Íves csatlakozó-szett 5 x mm, 00 x 00 mm. 5 x 00 x 00 mm

39 HERZ-Switvh Fix tartozékok kétcsöves üzemre HERZ - csatlakozó csavarzat, kónuszos tömítéssel, szett 2 db Rp /2 -os fűtőtest csatlakozó, O-gyűrűs tömítéssel, szelep csatlakozás G 3/4 -os kónuszos. Csatlakozó rendszerek Méret Rp /2 x G 3/ Set HERZ - előlap-burkolat Méretre igazítható, RAL HERZ-töltő-ürítő szelep sárgaréz kivitel, O-gyűrűs tömítés, G 3/4 hollandival. G 3/4-os kupak csatlakozással, mely nem tartozék. G 3/ HERZ-keresztidom Keresztidom, X beépítési forma Csatlakozó tengelytávolság: 50 mm. Elzárható, töltés-ürítési lehetőséggel. Csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! G 3/ Keresztidom, X beépítési forma Csatlakozó tengelytávolság: 50 mm. Csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Keresztidom, X beépítési forma Csatlakozó tengelytávolság: 40 mm. Csatlakozás G 3/4 -os hollandival, kónuszos kialakítással. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Keresztidom, X beépítési forma Csatlakozó tengelytávolság: 50 mm. Csatlakozás M 22 x,5 -ös hollandival, kónuszos kialakítással. Csőcsatlakozás M 22 x,5 -ös külső menettel. Csatlakozó csavarzat külön rendelendő! G 3/ G 3/ M 22 x, Összekötőcső Összekötőcső 5 x Nikkelezett rézcső : 600 mm -es csőhossz : 000 mm -es csőhossz

40 HERZ-2000 Bypass-test Csatlakozó garnitúrák Bypass-test egycsöves üzemre, elzárási, szabályozási lehetőséggel Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás G 3/4 -os külső menettel. Csatlakozó csavarzat külön rendelendő! Bypass-test kétcsöves üzemre, elzárási, szabályozási lehetőséggel Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás G 3/4 -os külső menettel. Csatlakozó csavarzat külön rendelendő! Bypass-test egycsöves üzemre, elzárási, szabályozási lehetőséggel Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás M 22 x,5 -ös külső menettel. Csatlakozó csavarzat külön rendelendő! Bypass-test kétcsöves üzemre, elzárási, szabályozási lehetőséggel Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás M 22 x,5 -ös külső menettel. Csatlakozó csavarzat külön rendelendő! Méret /2 x G 3/4 /2 x G 3/4 /2 x M 22 x,5 /2 x M 22 x, HERZ-000 Bypass-test Bypass-test egycsöves üzemre, elzárási, szabályozási lehetőséggel, sarok Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás G 3/4 -os külső menettel. Csatlakozó csavarzat külön rendelendő! Bypass-test kétcsöves üzemre, elzárási, szabályozási lehetőséggel, sarok Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás G 3/4 -os külső menettel. Csatlakozó csavarzat külön rendelendő! Bypass-test egycsöves üzemre, elzárási, szabályozási lehetőséggel, egyenes Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás G 3/4 -os külső menettel. Csatlakozó csavarzat külön rendelendő! Bypass-test kétcsöves üzemre, elzárási, szabályozási lehetőséggel, egyenes Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. Csőcsatlakozás G 3/4 -os külső menettel. Csatlakozó csavarzat külön rendelendő! /2 x G 3/4 /2 x G 3/4 /2 x G 3/4 /2 x G 3/ HERZ-TS-90 termosztatikus szelep HERZ-TS-90 termosztatikus szelep, speciális sarok kivitel, légtelenítéssel Fűtőtest-csatlakozó kónuszos tömítéssel es csatlakozóval szerelve. /2 x

41 HERZ-VTA-40-Négyjáratú szelep termosztatikus működtetéssel HERZ-VTA-40 négyjáratú termosztatikus szelep egycsöves üzemre Fűtőtest-csatlakozás alsó-oldalsó, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Cirkulációs fék ( ) külön rendelendő! Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Négyjáratú szelepek Méret 5 290/ / HERZ-VTA-40 négyjáratú termosztatikus szelep kétcsöves üzemre Fűtőtest-csatlakozás alsó-oldalsó, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! 5 290/ / HERZ-VTA-40-Uni négyjáratú termosztatikus szelep egy- és kétcsöves üzemre HERZ-VTA-40-Uni négyjáratú termosztatikus szelep egy- és kétcsöves üzemre Fűtőtest-csatlakozás alsó-oldalsó, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Állítható egy- és kétcsöves üzemre, elzárható. Két termosztatikus fej elhelyezés választható. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! 5 290/ HERZ-VTA-40-Uni-Négyjáratú szelep termosztatikus működtetéssel HERZ-VTA-40-Uni négyjáratú termosztatikus szelep kétcsöves üzemre Fűtőtest-csatlakozás alsó-oldalsó, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Elzárható, két termosztatikus fej elhelyezés választható. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! HERZ-VTA-40-Uni négyjáratú termosztatikus szelep egycsöves üzemre Fűtőtest-csatlakozás alsó-oldalsó, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Elzárható, két termosztatikus fej elhelyezés választható. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Hosszabb merülőcsőre kérje ajánlatunkat. 39

42 HERZ-VUA-40-Négyjáratú szelep termosztatikus működtetéssel Négyjáratú szelepek HERZ-VUA-40 négyjáratú termosztatikus szelep egycsöves üzemre, egyenes Fűtőtest-csatlakozás alulról, lapostömítésű, merülőcsővel l = 50 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! Méret /2 50/ HERZ-VUA-40 négyjáratú termosztatikus szelep egycsöves üzemre, egyenes Fűtőtest-csatlakozás alulról, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! /2 290/ HERZ-VUA-40 négyjáratú termosztatikus szelep kétcsöves üzemre, egyenes Fűtőtest-csatlakozás alulról, lapostömítésű, merülőcsővel l = 50 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! /2 50/ HERZ-VUA-40 négyjáratú termosztatikus szelep kétcsöves üzemre, egyenes Fűtőtest-csatlakozás alulról, lapostömítésű, merülőcsővel l = 290 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! /2 290/ HERZ-VUA-40 négyjáratú termosztatikus szelep egycsöves üzemre, sarok Fűtőtest-csatlakozás alulról, lapostömítésű, merülőcsővel l = 50 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! /2 50/ HERZ-VUA-40 négyjáratú termosztatikus szelep kétcsöves üzemre, sarok Fűtőtest-csatlakozás alulról, lapostömítésű, merülőcsővel l = 50 mm, Ø = mm. Csatlakozó tengelytávolság: 40 mm. Működés közben szabályozható, a szelep-belsőrész nyomás alatt cserélhető. Csőcsatlakozás G 3/4 -os külső menettel, eurokónuszos kialakítással. Csatlakozó csavarzat külön rendelendő! /2 50/ Eltérő merülőcső hosszra is van lehetőség, kérje ajánlatunkat. 40

43 CALIS-TS-Háromjáratú szelep termosztatikus működtetéssel CALIS-TS háromjáratú szelep lapostömítésű, csatlakozók nélkül, védősapkával. Csőcsatlakozó külön rendelendő! kvs = 2, kvs = 3,2 Háromjáratú szelepek Méret DN DN CALIS-TS-RD-Háromjáratú szelep, osztó 00% CALIS-TS háromjáratú szelep lapostömítésű, csatlakozók nélkül, védősapkával. Csőcsatlakozó külön rendelendő! kvs = 3, kvs = 3, kvs = 6, kvs = 6,44 DN DN DN DN CALIS-TS 3-D-Háromjáratú szelep termosztatikus működtetéssel termosztatikus fej horizontális elhelyezkedéssel CALIS-TS-3D háromjáratú szelep, a szelep a fűtőtest baloldalán lapostömítésű, csatlakozók nélkül, védősapkával. Csőcsatlakozó külön rendelendő! kvs = 3, kvs = 4,2 CALIS-TS-3D háromjáratú szelep, a szelep a fűtőtest jobb oldalán lapostömítésű, csatlakozók nélkül, védősapkával. Csőcsatlakozó külön rendelendő! kvs = 3, kvs = 4,2 DN DN DN DN CALIS-TS-E 3-D-Háromjáratú szelep termosztatikus működtetéssel, egycsöves üzemre termosztatikus fej horizontális elhelyezkedéssel CALIS-TS-E-3-D-Háromjáratú szelep a szelep a fűtőtest baloldalán, lapostömítésű, csatlakozók nélkül, védősapkával. Csőcsatlakozó külön rendelendő! kvs = 5,28. DN CALIS-TS-E-3-D-Háromjáratú szelep a szelep a fűtőtest jobboldalán, lapostömítésű, csatlakozók nélkül, védősapkával. Csőcsatlakozó külön rendelendő! kvs = 5,28. DN

44 HERZ-Háromjáratú szelep termosztatikus müködtetéssel Szabályozó szelepek, háromjáratú szelepek Háromjáratú szelep termosztatikus müködtetéssel, Bypass nélkül, keverő-, osztó üzemre Mind keverő és osztószelepként használható fűtési zónáknál, Fan-Coil-oknál, konvektoroknál és hőcserélőknél stb., szelepszár-emelkedés 3,7 mm, csatlakozás M 30 x,5, lapostömítésű külső menettel kvs = 0,4-5,0 kvs Méret , , , , , , , Háromjáratú szelep termosztatikus müködtetéssel, Bypass-al, keverő-, osztó üzemre Mind keverő és osztószelepként használható fűtési zónáknál, Fan-Coil-oknál, konvektoroknál és hőcserélőknél stb., szelepszár-emelkedés 3,7 mm, csatlakozás M 30 x,5, lapostömítésű külső menettel kvs = 0,4-5,0 0, , , , , , , HERZ egyutú szelep termosztatikus müködtetéssel HERZ-Termosztatikus szelep egyenes kivitel M 30 x,5 Szabályozó-szelep választható kvs értékkel. Fűtés- és hűtéstechnikára (klímatizálás). Szelep változó térfogatáramra. 2 x lapostömítésű külső menet. kvs = 0,6-4,5 0, , , , , , , , HERZ-Termosztatikus szelep egyenes kivitel M 30 x,5 Szabályozó-szelep választható kvs értékkel. Fűtés- és hűtéstechnikára (klímatizálás). Szelep változó térfogatáramra. 2 x kónuszos külső menet. kvs = 0,6-4,5 0, , , , , , , ,

45 HERZ-Szabályozó-szelepek hűtőmennyezetekhez, fan-coilhoz stb., STRÖMAX-TS-98-V kvs DN Termosztatikus szabályozó-szelep STRÖMAX -98-V egyenes, mérőszelepekkel, G (külső menet) Szelepház cinkkiválás-mentes rézöntvény TS 98 fokazatmentesen előbeállítható, termosztatikus belsőrésszel hűtőmennyezet, fan-coil stb. hidraulikai szabályozásához. 2 db mérőcsonk (0284) a termosztatikus rész két oldalán szerelve. Az előbeállítás közvetlenül elvégezhető a szelepen. A TS-98-V-állítókulcs ( ) külön rendelendő! Csőcsatlakozás kétoldalról G 3/4 -os roppantógyűrűsvagy presszcsatlakozóval. Roppantógyűrűs- vagy presszcsatlakozó külön rendelendő! Szabályozó-szelepek , HERZ-Szabályozó-szelepek hűtőmennyezetekhez, fan-coilhoz stb., STRÖMAX-TS-90-E Termosztatikus szabályozó-szelep STRÖMAX TS-90-E egyenes, mérőszelepekkel, G (külső menet) Szelepház cinkkiválás-mentes rézöntvény TS 90-E csökkentett ellenállású termosztatikus belsőrésszel hűtőmennyezet, fan-coil stb. szabályozásához. 2 db mérőcsonk (0284) a termosztatikus rész két oldalán szerelve. Csőcsatlakozás kétoldalról G 3/4 -os roppantógyűrűsvagy presszcsatlakozóval. Roppantógyűrűs- vagy presszcsatlakozó külön rendelendő! 2, Termosztatikus szabályozó-szelep STRÖMAX TS-90-E egyenes, mérőszelepekkel, Rp (belső menet) Szelepház cinkkiválás-mentes rézöntvény TS 90-E csökkentett ellenállású termosztatikus belsőrésszel hűtőmennyezet, fan-coil stb. szabályozásához. 2 db mérőcsonk (0284) a termosztatikus rész két oldalán szerelve. Csőcsatlakozás kétoldalról belső menettel vagy roppantógyűrűs- vagy presszcsatlakozóval adapter segítségével. Roppantógyűrűs- vagy presszcsatlakozó, adapter külön rendelendő! 2, HERZ-TS hűtésre Termosztatikus szelep fordított érzékelővel hűtési rendszerekhez, egyenes kivitelben, fém házzal, nikkelezve, fém szeleporsóval rozsdamentes acélból, tömítések EPDM. Max. üzemi hőmérséklet 20 C Min. üzemi hőmérséklet -20 C Max. üzeminyomás 6 bar Max. nyomáskülönbség,6 bar Külső menetes csatlakozással és belső konuszos csatlakozási lehetőséggel csavarzat számára. Termosztatikus fej csatlakozási méret M 28 x,5 2, ,

46 Szabályozó-szelepek HERZ-Szabályozó-szelepek hűtőmennyezetekhez, fan-coilhoz stb., nagy térfogatáramnál, STRÖMAX-TS-E kvs DN Termosztatikus szabályozó-szelep STRÖMAX TS-E egyenes, mérőszelepekkel, Rp (belső menet) Szelepház cinkkiválás-mentes rézöntvény TS 90-E termosztatikus belsőrésszel (szelepház kivitel, mint a STRÖMAX- 427 GM/GR) hűtőmennyezet, fan-coil stb. szabályozásához magas térfogatáramnál. 2 db mérőcsonk (0284) a termosztatikus rész két oldalán szerelve. 2 db /4 -os menetes furat töltő-ürítő szerelvénynek (külön rendelendő), db záródugóval. Csőcsatlakozás kétoldalról belső menettel , , , Szeleporsó a HERZ-STRÖMAX TS-E, TS-90-E, TS-90 és TS-98-V szelepeknél: A szeleporsó lezárása O gyűrűvel van megoldva, így a felsőrész normál üzem mellett cserélhető. Ez garantálja a karbantartás egyszerűségét és egyben a szelep egyenletes működését. HERZ-Kézi szabályozó-szelepek hűtőmennyezetekhez, fan-coilhoz stb., STRÖMAX-TS-MS Termosztatikus kézi szabályozó-szelep STRÖMAX-MS egyenes, mérőszelepekkel, G (külső menet) Szelepház cinkkiválás-mentes rézöntvény, hűtőmennyezet, fan-coil stb. hidraulikai szabályozásához. 2 db mérőcsonk (0284) a kézikerék két oldalán szerelve. Előbeállítás a szelepemelkedés korlátozásával. Csatlakozás kétoldalról lapostömítésű külső menettel. Termosztatikus kézi szabályozó-szelep STRÖMAX-MS egyenes, mérőszelepekkel, Rp (belső menet) Szelepház cinkkiválás-mentes rézöntvény, hűtőmennyezet, fan-coil stb. hidraulikai szabályozásához. 2 db mérőcsonk (0284) a kézikerék két oldalán szerelve. Előbeállítás a szelepemelkedés korlátozásával. Csatlakozás kétoldalról belső menettel. Szabályozó szelep napkollektorhoz STRÖMAX-426 forrasztható csatlakozással Max. üzemi hőmérséklet 200 C Forrasztható csatlakozás a DN 5 méretnél 5 mm Forrasztható csatlakozás a DN 20 méretnél 22 mm 3, , , , , , Szeleporsó HERZ-STRÖMAX-MS szelepekhez: Az emelkedő szeleporsó minden esetben dupla O gyűrűvel van szerelve, ez garantálja a tökéletes tömítettséget, és a könnyű kezelést. A szelepülék fémesen tömít, így kopásálló. 44

47 HERZ-Nyomáskülönbség-túláramszelep HERZ-Nyomáskülönbség-túláramszelep, egyenes egyrészes fém szelepház, nikkelezett kivitel; lapostömítésű csatlakozó-csavarzathoz választás szerint. Csatlakozó külön rendelendő! Szerelvények DN HERZ-Nyomáskülönbség-túláramszelep, sarok egyrészes fém szelepház, nikkelezett kivitel; lapostömítésű csatlakozó-csavarzathoz választás szerint. Csatlakozó külön rendelendő!

48 HERZ-Nyomáskülönbség-szabályozó karimás kivitel l/h DN Méret 4007 F Karimás szerelvények Nyomáskülönbség-szabályozó, karimás kivitel Segédenergia nélküli, arányos szabályozó kétcsöves, termosztát szelepes rendszerekhez. A nyomáskülönbség mbar között állítható. Szürkeöntvény szelepház (GJL 250 az EN 56 szerint), PN 6 karimás csatlakozás (EN 092 szerint), kék lakkozással. 000 mm-es impulzusvezetékkel. 4 db furat 3/8 -os záródugóval. 276 ürítőszelep külön rendelendő! HERZ-Elzáró-szelep, egyenes, karimás kivitel 428 AGF STRÖMAX-AGF, elzáró-szelep, egyenes, karimás kivitel egyenes, mérőcsonkkal. Szürkeöntvény szelepház GJL 250, EN 56, Karima EN 092, PN 6; beépítési hossz az ÖNORM EN-558- szerint kék lakkozással. Szelepfelsőrész sárgarézből, nem emelkedő szeleporsóval, dupla tengelytömítés O-gyűrűvel. Hőre keményedő, tartósan rugalmas üléktömítés. Kialakítás, mint a STRÖMAX-GMF. 4 db 3/8 -os furat záródugóval. 276 ürítőszelep külön rendelendő! kvs DN Méret , , , , , STRÖMAX-AGF 75, HERZ-Beszabályozó-szelep nyomáskülönbség mérési lehetőséggel, egyenes, karimás kivitel, mérőcsonkkal 428 GMF STRÖMAX-GMF, beszabályozó-szelep nyomáskülönbség mérésére karimás kivitel egyenes, mérőcsonkkal. Szürkeöntvény szelepház GJL 250, EN 56, Karima EN 092, PN 6; beépítési hossz az ÖNORM EN-558- szerint kék lakkozással. Szelepfelsőrész sárgarézből, nem emelkedő szeleporsóval, dupla tengelytömítés O-gyűrűvel. Az előbeállítás a digitális kijelzőn leolvasható. 2 db mérőcsonk ( 0284) a kézikerék két oldalán szerelve, az előbeállítási értékjelző és a plomba mellékelve. 4 db 3/8 -os furat záródugóval. 276 ürítőszelep külön rendelendő! 2, , , , , STRÖMAX-GMF 68,

49 HERZ-Beszabályozó-szelep nyomáskülönbség mérésre karimás kivitel, egyenes kvs DN Méret 428 GF STRÖMAX-GF, beszabályozó-szelep nyomáskülönbség mérésére karimás kivitel, egyenes, mérőcsonkkal. Szürkeöntvény szelepház GJL 250, EN 56, Karima EN 092, PN 6; beépítési hossz az ÖNORM EN-558- szerint kék lakkozással. Szelepfelsőrész szürkeöntvényből GJL 250, nem emelkedő szeleporsóval, háromszoros tengelytömítés O-gyűrűvel. Az előbeállítás a digitális kijelzőn leolvasható. Mérőcsonk 0284 és az előbeállítási értékjelző mellékelve. A mérőcsonkok a szelep bal, jobb oldalára vagy felülre szerelhetők. Karimás szerelvények , STRÖMAX-GF Szennyfogó-szűrő, 0,75 mm HERZ-szennyfogó-szűrő ferde kivitel, karimás csatlakozással. CrNi rozsdamentesacél szűrővel, 0,75 mm. Szűrőház szürkeöntvény GJL 250, EN 56, karimák EN 092, PN 6; beépítési hossz ÖNORM EN 558-, kék lakkozással. A szűrő tetején /2 leeresztő és záró csavarzat. 4 db Rp /4 furat zárócsavarzattal nyomáskülönbség méréséhez. Mérőcsonk és külön rendelendő!

50 Pillangószelep és nyomáskülönbség-szabályozó HERZ- Pillangószelep Karima közé építhető kivitel, BA kézi üzemre PN 6 kvs DN HERZ-Pillangószelep Szelepház szürkeönvényből JL 040, EN56 szerint kék kivitelben, kézikar üvegszál-erősítésű poliamidból, rúgos rögzítéssel és beépített helyzet rögzítővel, záróelem C-acél nikkelezve, EPDM - burkolattal és tömítőbetéttel, csatlakozás 4-8 helyen. Üzemi nyomás 6 bar, üzemi hőmérséklet C. DN 250/300-nál max. üzemi nyomás 0 bar HERZ- Pillangószelep Menetes karimához, BB kézi üzemre PN 6 HERZ-Pillangószelep Szelepház gömbgrafitos szürkeönvényből JL 030, EN563 szerint kék kivitelben, kézikar üvegszál-erősítésű poliamidból, rúgos rögzítéssel és beépített helyzet rögzítővel, záróelem C-acél nikkelezve, EPDM - burkolattal és tömítőbetéttel, csatlakozás 4-8 helyen, menetes, PN6 menetes karimához. Üzemi nyomás 6 bar, üzemi hőmérséklet C. DN 250/300-nál max. üzemi nyomás 0 bar ALLE KLAPPEN mit elektrischem, pneumatischem oder hydraulischem Antrieb lieferbar. HERZ-Nyomáskülönbség-szabályozó, belső menettel l/h DN Méret 4007 Nyomáskülönbség-szabályozó, belső menettel. Segédenergia nélküli, arányos szabályozó kétcsöves, termosztát szelepes rendszerekhez. A nyomáskülönbség mbar között állítható. Sárgaréz kivitel, belső menet x belső menet, 000 mm-es impulzusvezetékkel. 2 db furat /4 -os záródugóval. 276 ürítőszelep külön rendelendő! HERZ-Nyomáskülönbség-szabályozó, külső menettel / / Nyomáskülönbség-szabályozó, külső menettel. Segédenergia nélküli, arányos szabályozó kétcsöves, termosztát szelepes rendszerekhez. A nyomáskülönbség mbar között állítható. Sárgaréz kivitel, külső menet x külső menet, 000 mm-es impulzusvezetékkel. 2 db furat /4 -os záródugóval. 276 ürítőszelep külön rendelendő! / /

51 HERZ-Beszabályozó-szelep TW ivóvízre nyomáskülönbség mérési lehetőséggel, egyenes 427 GMW STRÖMAX-GMW, beszabályozó szelep, nyomáskülönbség méréshez, egyenes kivitel, mérőcsonkkal, zöld kézikerékkel. Cinkkiválás-mentes rézöntvény, belső menet x belső menet, nem emelkedő szeleporsóval, dupla O-gyűrűs tömítéssel, beállítás emelkedéskorlátozóval. Az előbeállítás digitális kijelzése a kézikeréken. 2 mérőszelep ( 0284) a kézikerék két oldalán szerelve. DN 5 DN 50: 2 db furat /4 -os záródugóval. DN 65 DN 80: 2 db furat 3/8 -os záródugóval. Előbeállítás plomba , előbeállítási érték jelző mellékelve. 276 ürítőszelep külön rendelendő! Csatlakozás: DN 5: adapter + G 3/4 -os csatlakozó. DN 20: adapter + G 3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! STRÖMAX-GMW A tömítések élettanilag káros anyagot nem tartalmaznak! Beszabályozó-szelepek min. l/s DN kvs ,32 5 3, , , ,6 25 0, , , , , , , HERZ-Beszabályozó-szelep nyomáskülönbség mérési lehetőséggel, egyenes 427 GM STRÖMAX-GM, beszabályozó szelep, nyomáskülönbség méréshez, egyenes kivitel, mérőcsonkkal. Sárgaréz kivitel, belső menet x belső menet, nem emelkedő szeleporsóval, dupla O-gyűrűs tömítéssel, beállítás emelkedés-korlátozóval. Az előbeállítás digitális kijelzése a kézikeréken. 2 mérőszelep ( 0284) a kézikerék két oldalán szerelve. DN 5 DN 50: 2 db furat /4 -os záródugóval. DN 65 DN 80: 2 db furat 3/8 -os záródugóval. Előbeállítás plomba , előbeállítási érték jelző mellékelve. 276 ürítőszelep külön rendelendő! Csatlakozás: DN 5: adapter + G 3/4 -os csatlakozó. 5LF, , , , , , , DN 20: adapter + G 3/4 -os csatlakozó. STRÖMAX-GM Az adapter és a csatlakozó külön rendelendő! 80 70, HERZ-Szennyfogó-szűrő 0,4 mm HERZ-Szennyfogó-szűrő. Finom CrNi rozsdamantes-acél szűrővel, 0,4 mm. Sárgaréz kivitel, belső menet x belső menet. Csatlakozás: DN 5: univerzális modell, csőmenet ill. roppantógyűrűs csatlakozás. DN 20: adapter + G 3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! 3, 5 / ,9 20 3/ , , , , , ,

52 HERZ-Cirkuláció-szabályozó Cirkuláció-szabályozó kvs DN HERZ-Cirkuláció-szabályozó Termosztatikus fojtószelep HMV- cirkulációhoz, szivattyús üzemre, arányos segédenergia nélküli szabályozó. Sárgaréz ferdeülékű kivitel, a szelepház és a vízzel érintkező részek speciális cinkkiválás-mentes rézöntvényből készültek. Belső menet x belső menet ISO 7/ szerint, 2 db termosztátos kivitel. Gyári beállítási érték 52 C és 70 C. Ha a hőmérséklet eléri a zárási értéket a víz térfogatárama minimálissá válik. Elérve a 70 C-ot (Legionella veszély miatt)) a második termosztát újra nyitja a szabályozot. Belső menet x belső menet, 5 mm-es rézcső roppantógyűrűs csatlakozóval ( ) közvetlenül szerelhető. A csatlakozó külön rendelendő! , , , , HERZ-Cirkuláció-szabályozó távhő üzemre HERZ-Cirkuláció-szabályozó távhő üzemre Termosztatikus fojtószelep HMV- cirkulációhoz, szivattyús üzemre, arányos segédenergia nélküli szabályozó. Sárgaréz ferdeülékű kivitel, a szelepház és a vízzel érintkező részek speciális cinkkiválás-mentes rézöntvényből készültek. Belső menet x belső menet ISO 7/ szerint, Gyári beállítási érték 52 C, túlhőmérsékletbiztosítás 90 C Az emelkedő hőmérsékletrea termosztát elem a szeleptányért zárás irányba tolja, csökkenő hőmérsékletnél nyitja. Belső menet x belső menet, 5 mm-es rézcső roppantógyűrűs csatlakozóval ( ), 6 x 2 mm-es cső szorítógyűrűs csatlakozóval ( ) közvetlenül szerelhető. A csatlakozók külön rendelendők! 0, , HERZ-HMV keverőszelep DN l/min HERZ-HMV keverőszelep MIX 025 kiegészító vízárammal 25 l/min 3 bar víznyomásnál, minimum téfogatáram 4 l/min. Állítási lehetőség kevertvízre C +/- 2 K pontossággal. Maximális hőmérséklet 90 C, 0 bar HERZ-HMV keverőszelep MIX 0 változó vízárammal 60 l/min 3 bar víznyomásnál, minimum téfogatáram 4 l/min. Állítási lehetőség kevertvízre C +/- 2 K pontossággal. Maximális hőmérséklet 90 C, 0 bar. HERZ-HMV keverőszelep MIX 60 változó vízárammal 42 l/min 3 bar víznyomásnál, minimum téfogatárama 4 l/min. Állítási lehetőség kevertvízre C +/- 2 K pontossággal. Maximális hőmérséklet 90 C, 0 bar. HERZ-HMV keverőszelep MIX 860 változó vízárammal 640 l/min 3 bar víznyomásnál, minimum téfogatáram 4 l/min. Állítási lehetőség kevertvízre C +/- 3-5 K pontossággal. Maximális hőmérséklet 90 C, 0 bar

53 HERZ-Beszabályozó-szelepek ivóvízre hidraulikai szabályozáshoz, ferde kivitel, belső menettel 47 MW STRÖMAX-MW, beszabályozó szelep ivóvízre, nyomáskülönbség méréshez, ferde kivitel, mérőcsonkkal, belső menettel. Cinkkiválás-mentes rézöntvény, 2 db mérőcsonnkal (0284) szerelve. * Kétoldalon ISO 7/ belső menet. * Ürítés lehetséges, ürítőszerelvény külön rendelendő! * A mérőcsokokon a gyomáskülönbség a térfogatáramnak és a beállításnak megfelelően mérhető. * A szelep beállítása a szelepemelkedés-korlátozóval rögzíthető * Az emelkedő szeleporsó dupla O-gyűrűs tömítéssel ellátva * A tömítések élettanilag káros anyagot nem tartalmaznak! Beszabályozó-szelepek min. l/s DN , , , , , STRÖMAX-MW 4, HERZ-vízóra csatlakozó szerelvény HERZ-vízóracsatlakozó szerelvény ÖNORM B 2535 szerint Vizóracsatlakozó garnitúra egy nyitott, kezelt kengyellel. - Elzárószelep a vízóra előtt - Visszacsapószelep a vízóra után HERZ visszacsapószelep cinkkiválásmente anyagból, sárgaréz színben * 2 db /4 -os furattal és egy zárt rögzítőcsavarral * mindkét végén belső menettel ISO 7/ * leeresztő szelep beépítése lehetséges, külön rendelendő * nem emelkedő orsóval, rugalmas dupla O-gyűrűs tömítéssel * A tömítések élettanilag káros anyagot nem tartalmaznak! * VB térfogatáram-osztály, I szerelvény, ÖNORM EN 23 szerint Információ a HERZ leeresztő szerelvényekhez Strangszabályozó szelepkhez 0273 és 0276 megtalálható a HERZ Gyártmánykatalógus II. rész Csőszerelvények fejezetében. Információ a HERZ-szabályozó szerelvényekhez 0284 és a HERZ-mérőkészülék 8903 és 8900 megtalálható HERZ-gyártmánykatalógus II. rész Mérőtoldat és tartozékok fejezetben. 5

54 Beszabályozó-szelepek HERZ-Beszabályozó-szelepek nyomáskülönbség mérési lehetőséggel, ferde kivitel kvs DN 47 M STRÖMAX-M, beszabályozó szelep, nyomáskülönbség méréshez, ferde kivitel, mérőcsonkkal új modell. Sárgaréz kivitel, belső menet x belső menet, emelkedő szeleporsóval, O-gyűrűs tömítéssel, szelepemelkedéskorlátozóval, a felsőrész és a szelepház között O- gyűrűs tömítéssel. DN 5 DN 20: 2 db furat /4 -os mérőszeleppel, db furat /4 -os záródugóval. DN 25 DN 50: 2 db furat /4 -os mérőszeleppel, 2 db furat /4 -os záródugóval. DN 65 DN 80: 2 db furat /4 -os mérőszeleppel, 2 db furat 3/8 -os záródugóval. Előbeállítási érték jelző mellékelve. 276 ürítőszelep külön rendelendő! ,75* , , , , , , STRÖMAX-M Csatlakozás: DN 5: univerzális modell, csőmenet ill. roppantógyűrűs csatlakozás. DN 20: adapter + G3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! * LF Minimum kv 0,2 kvs 4,75 84,2 33, ÚJ! Beszabályozó szelep állandó Kvs értékkel, ferde kivitel 407 M STRÖMAX-R, beszabályozó szelep, ferde kivitel, új modell. Sárgaréz kivitel cink kiválásmentes anyagból, belső menet x belső menet, emelkedő szeleporsóval, dupla O-gyűrűs tömítéssel. Az előbeállítás digitális kijelzése a kézikeréken. 2 db mérőcsonk (0284) a differenciálnyomás mérésére beépítve a szelepbe, ill. mérőcsonk leeresztővel külön rendelhető hozzá. Csatlakozás: DN 5: adapter + G 3/4 -os csatlakozó. DN 20: adapter + G 3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! 2, ,52 0,95 5 LF 5 MF , , , , STRÖMAX-M 33, HERZ-Strangszabályozó kétcsöves radiátoros rendszerhez és decentralizált használati melegvíztermeléshez 52 HERZ-Strangszabályozó kétcsöves radiátoros rendszerhez és decentralizált használati melegvíztermeléshez HERZ-előszerelt, beépítésre kész szerelvény - elzáró golyóscsappal - leeresztővel - szennyfogó szűrővel - Differenciál nyomásszabályozóval - mérési lehetőséggel Beállítási lehetőség 0-30 kpa között. Idegen beavatkozás ellen a beszabályozószelep plombálható. Üzemi nyomás: PN 6 Üzemi hőmérsékletek: max 30 C DN 25 méretnél max 0 C DN 40 és DN 50 méretnél Fűtési víznek meg kell felelnie az ÖNORM H595, vagy a VDI-2035-nek. Használhatósága megengedett Ethylen-, ill. Propylenglycol használata esetén 50% -os higítás mellett

55 HERZ-Elzáró-szelepek vízellátásra, ferde kivitel W WD STRÖMAX-WD STRÖMAX-WD-Elzáró-szelep, ferde, belső menettel. cinkkiválás-mentes rézöntvény, * Kétoldalon ISO 7/ belső menet. * Ürítés lehetséges, ürítőszerelvény külön rendelendő! * A szelep beállítása a szelepemelkedés-korlátozóval rögzíthető * Az emelkedő szeleporsó dupla O-gyűrűs tömítéssel ellátva * A tömítések élettanilag káros anyagot nem tartalmaznak! * VB térfogatáram-osztály, I armatúra, ÖNORM EN 23 szerint. Elzáró-szelepek min. l/s DN , , , , , , , , W AWD STRÖMAX-AWD STRÖMAX-WD-Elzáró-szelep, ferde, belső menettel. cinkkiválás-mentes rézöntvény, * 2 db /4 -os furat db záródugóval. * Kétoldalon ISO 7/ belső menet. * Ürítés lehetséges, ürítőszerelvény külön rendelendő! * A szelep beállítása a szelepemelkedés-korlátozóval rögzíthető * Az emelkedő szeleporsó dupla O-gyűrűs tömítéssel ellátva, a szelepház és a felsőrész között O-gyűrűs tömítéssel. * A tömítések élettanilag káros anyagot nem tartalmaznak! * VB térfogatáram-osztály, I armatúra, ÖNORM EN 23 szerint. ÖVGW által vizsgált és regisztrált. 0, , , , , , , , HERZ-Elzáró-szelepek D vízellátásra, ferde kivitel, belső menettel. Orsótömítés dupla O-gyűrűvel kvs DN 425 D STRÖMAX-D, elzáró-szelep, ferde kivitel, hosszú menetes modell. Sárgaréz kivitel, belső menet x belső menet, nem emelkedő szeleporsóval, dupla O-gyűrűs tömítéssel, a felsőrész és a szelepház között O-gyűrűs tömítéssel. Csatlakozás: DN 5: univerzális modell, csőmenet ill. roppantógyűrűs csatlakozás. DN 20: adapter + G 3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! , , , , , , STRÖMAX-D 425 AD STRÖMAX-AD, elzáró-szelep, ferde kivitel, hosszú menetes modell. Kivitel, mint a STRÖMAX-D, de 2 db furattal és db záródugóval. DN 5 DN 50: 2 db furat /4 -os, db záródugóval DN 65 DN 80: 2 db furat 3/8 -os, db záródugóval. 276 ürítőszelep külön rendelendő! DN 5: univerzális modell, csőmenet ill. roppantógyűrűs csatlakozás. DN 20: adapter + G 3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! 27, , , , , , , , , STRÖMAX-AD 83,

56 HERZ-Elzáró-szelep ivóvízre, ferde kivitel, belső menettel W AW STRÖMAX-AW W W Elzáró-szelepek STRÖMAX-AW-Elzáró-szelep, ferde, belső menettel. Cinkkiválás-mentes rézöntvény. DN 0-50: 2 db menetes furat /4 -os záródugóval. DN 65 und 80: 2 db menetes furat 3/8 -os záródugóval. * 2 db /4 -os furat db záródugóval. * Kétoldalon ISO 7/ belső menet. * Ürítés lehetséges, ürítőszerelvény külön rendelendő! * Az emelkedő szeleporsó dupla O-gyűrűs tömítéssel ellátva, mely tartós és biztonságos tömítést létesít. * A tömítések élettanilag káros anyagot nem tartalmaznak! * VB térfogatáram-osztály, I armatúra, ÖNORM EN 23 szerint. ÖVGW által vizsgált és regisztrált. STRÖMAX-W-Elzáró-szelep, ferde, belső menettel. Cinkkiválás-mentes rézöntvény. * Kétoldalon ISO 7/ belső menet. * Az emelkedő szeleporsó dupla O-gyűrűs tömítéssel ellátva, mely tartós és biztonságos tömítést létesít. * A tömítések élettanilag káros anyagot nem tartalmaznak! * VB térfogatáram-osztály, I armatúra, ÖNORM EN 23 szerint. min. l/s DN , , , , , , , , , , , , , , , , STRÖMAX-W 6, HERZ-Elzáró-szelep, ferde kivitel, belső menettel. Orsótömítés tömszelencével kvs DN 45 STRÖMAX Elzáró-szelep, ferde kivitel, szeleporsó tömszelencével, új kivitel. Sárgaréz kivitel, belső menet x belső menet, a felsőrész és a szelepház között O-gyűrűs tömítéssel. Csatlakozás: DN 5: univerzális modell, csőmenet ill. roppantógyűrűs csatlakozás. DN 20: adapter + G 3/4 -os csatlakozó. Az adapter és a csatlakozó külön rendelendő! , , , , , , , STRÖMAX 45 A STRÖMAX-A STRÖMAX-A, elzáró-szelep, ferde kivitel, szeleporsó tömszelencével, 2 db menetes furattal, új kivitel. Kivitel, mint a STRÖMAX, de 2 db furattal és db záródugóval. DN 5 DN 50: 2 db furat /4 -os, db záródugóval DN 65 DN 80: 2 db furat 3/8 -os, db záródugóval. 276 ürítőszelep külön rendelendő! 2, , , , , , , , , ,

57 HERZ-Mérőbetét DN kvs Cikkszám Csom.e HERZ-Mérőbetét 2 db mérőcsonkkal, bemenet belső 5 2, menet, kimenet külső menet, PN 20, -20 C - 0 C 20 4, Cinkkiválás-mentes rézöntvény, hűtőmennyezetek, fan-coil-ok stb. beszabályozásához, 25 8, db mérőcsonkkal (0284), melette kézikerékkel 32 5, ellátott szerelvény szelepemelkedésének beállítására. Csőcsatlakozás a külső menetes oldalon lapos 40 23, tömítéssel , HERZ-Mérőcsonk HERZ-Mérőbetét csökkentett kvs-értékkel, nyomáskülönbség méréshez, alacsony térfogatáramhoz. Kivitel, mint HERZ-Mérőbetét kvs =,, nyomáskülönbség méréshez, közepes térfogatáramhoz. Kivitel, mint Mérőcsonk gyors csatlakozással HERZ-STRÖMAX beszabályozó-szelephez (2004-től), sárgaréz kivitel, kék kupak (visszatérő oldal) nyomásméréshez. Mérőbetét, tartozékok 5 0, , / Mérőcsonk gyors csatlakozással HERZ-STRÖMAX beszabályozó-szelephez (2004-től), sárgaréz kivitel, piros kupak (előremenő oldal) nyomásméréshez. / Mérőcsonk gyors csatlakozással HERZ-STRÖMAX TW beszabályozó-szelephez (2004-től), sárgaréz kivitel, kék kupak, zöld jelöléssel (ivóvízre) (visszatérő oldal) nyomásméréshez. Mérőcsonk gyors csatlakozással HERZ-STRÖMAX TW beszabályozó-szelephez (2004-től), sárgaréz kivitel, piros kupak, zöld jelöléssel (ivóvízre) (előremenő oldal) nyomásméréshez. Mérőcsonk gyors csatlakozással HERZ-STRÖMAX beszabályozó-szelephez (2004-től), sárgaréz kivitel, kék kupak (visszatérő oldal) nyomásméréshez, hosszított kivitel, 40 mm-es szigetelés vastagságig. Mérőcsonk gyors csatlakozással HERZ-STRÖMAX beszabályozó-szelephez (2004-től), sárgaréz kivitel, piros kupak (előremenő oldal) nyomásméréshez, hosszított kivitel, 40 mm-es szigetelés vastagságig. HERZ-mérőcsonk leeresztővel Sárga kivitel, piros kupakkal (előremenő), HERZ FlowPlus mérőkészülék csatlakoztatható hozzá / / / / / HERZ-mérőcsonk leeresztővel Sárga kivitel, kék kupakkal (visszatérő), HERZ FlowPlus mérőkészülék csatlakoztatható hozzá / Nyomásmérő-szett gyorscsatlakozású mérőcsonkhoz HERZ-Mérőcomputer HERZ mérőcsonk-adapter HERZ-STRÖMAX szelepes mérőcsonkhoz 0280, 0282 és 0283, nyomáskülönbség méréshez HERZ-mérőcomputerrel 2004-ig. HERZ-Mérőcomputer Flow Plus közvetlen térfogatáram-mérés, nyomáskülönbség kijelzése, adatok a kezelőfelületen bevihetők, kalibrálási lehetőséggel. Mérési határ: 0-20 bar, max. nyomás 40 bar. Csatlakozás nyomtatóhoz, számítógéphez (RS 232 C), érintésvédelem IP 52, Válaszható mérési csatlakozással. Szállításra kerül nyomásmérő-szett gyorscsatlakozású mérőcsonkhoz és mérőcsonk-adapter HERZ-Mérőcomputer egykezes elektronikus nyomáskülönbségmérő betáplált szelep jelleggörbékkel közvetlen térfogatárammérésre, nyomáskülönbség kijelzésere, adatok a kezelőfelületen bevihetők. Mérési határ: 0-0 bar, max. nyomás 5 bar. Csatlakozás nyomtatóhoz, számítógéphez (RS 232 C), érintésvédelem IP 40, 2500 mérési eredmény tárolható a memóriájában. Válaszható mérési csatlakozással. Szállításra kerül nyomásmérő-szett gyorscsatlakozású mérőcsonkhoz és mérőcsonk-adapter 8903, Software, kezelési utasítás lemezen

58 Fűtésszabályozás HERZ-Háromjáratú keverő- és osztószelep kvs DN Háromjáratú keverő- és osztószelep. Folyamatos szabályozó hideg- és melegvízhez. 772 xx szelep-állítóművel a jelleggörbe állítható. Szelepszár rozsdamentes-acélból, szeleptányér rézöntvény üvegszál erősítéssel, teflon tömítéssel. Tömszelence rézből EPDM-O-gyűrűvel. Szerelés a függőleges állástól a vízszintesig lehetséges. A szelepház külső menetes csatlakozással, lapostömítéssel. Csatlakozó külön rendelendő! , Szelep-állítómű háromjáratú szelephez 500 N működtető erővel Szelep-állítómű háromjáratú szelephez 500 N működtető erővel. Folyamatos, kettő-, hárompont szabályozásra. Linearis vagy egyenszázalékos jelleggörbével. Kétrészes műanyag házban, sárgaréz hollandival a szelepre rögzítéshez. Automatikusan illeszkedik a szelepszárra. Szerelés: függőleges állástól a vízszintes állásig, függesztve nem szerelhető! Szelep-állítómű háromjáratú szelephez 500 N működtető erővel. Hárompont szabályozásra. Linearis vagy egyenszázalékos jelleggörbével. Kétrészes műanyag házban, sárgaréz hollandival a szelepre rögzítéshez. Automatikusan illeszkedik a szelepszárra. Szerelés: függőleges állástól a vízszintes állásig, függesztve nem szerelhető! 24 V V V Szelep-állítómű háromjáratú szelephez 800 N működtető erővel Szelep-állítómű háromjáratú szelephez 800 N működtető erővel. Hárompont szabályozásra. Linearis vagy egyenszázalékos jelleggörbével. Kétrészes műanyag házban, sárgaréz hollandival a szelepre rögzítéshez. Automatikusan illeszkedik a szelepszárra. Szerelés: függőleges állástól a vízszintes állásig, függesztve nem szerelhető! 24 V Kézi működtető háromjáratú keverő- és osztószelephez HERZ-Kézi müködtető háromjáratú keverő- és osztószelephez Keverőszelep a visszatérő-hőmérséklet emeléséhez Teplomix,háromjáratú, termosztatikus szabályozó-szelep, sárgaréz kivitel, lapos tömítésű Teplaomix, olyan háromjáratú szabályozó-szelep, melynek állását termosztatikus betét látja el, munkapontja állíthatót,segédenergia nélkül szabályozza a kazán üzem közbeni visszatérő-hőmérsékletét. 3/8 záróelemmel töltés-ürítéshez/ - tisztításhoz. Max. hőmérséklet határ 0 C-ig. Kialakítás..-03 és 04 állandó Bypass-al, Beállítási hőméréklet 6 C. Kialakítás..-3 und 4 lezáródó Bypass-al, hőmérséklet. ca C. (eltérés max. 0%). DN 25, kvs = ; DN 32, kvs = 4 DN DN DN DN

59 HERZ-Kazán töltő-ürítő golyóscsap DN Méret THERMOFLEX, HERZ-Kazán töltő-ürítő golyóscsap. Sárgaréz kivitel. Masszív kivitel, könnyű működtetés, O-gyűrűs tömítés. Csatlakozás külső menettel, tömlőcsatlakozó kupakkal és lánccal. Tömlővég külön rendelendő! Csőarmatúrák / / / HERZ-Peets tolózár 42 Tolózár sárgaréz kivitel, belső menet x belső menet. 5 / / Tolózár 2 db menetes furattal. Sárgaréz kivitel, belső menet x belső menet, 2 db menetes furattal és db záródugóval. DN 5 DN 50: 2 db /4 -os furat, db záródugóval. DN 65 DN 80: 2 db 3/8 -os furat, db záródugóval. 270, 275 ürítőszelep külön rendelendő! 20 3/ HERZ-Tolózár Tolózár nem emelkedő orsóval. Sárgaréz kivitel, cinkkiválás-mentes önvényből, belső menet x belső menet, ISO 7- szerint. A közeg üzemi hőmérséklete és nyomása -0 C - 00 C, PN 6 bar, az összes nem agresszív közegre, mint a víz, gőz vagy hidraulika-olaj. 5 / /

60 Golyóscsapok PN Méret Golyóscsap karral. Ház kovácsolt réz. DIN 7660 EN 265 szerint, nikkelezett, PTFE tömítéssel. Közeg hőmérséklete -30 C - 50 C (víz 0 C - 0 C), minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. A golyó és a golyóscsap-ház egy speciális cinkkiválás-mentes rézből készült. Golyóscsap foggantyúval. Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE tömítéssel. Közeg hőmérséklete -30 C - 50 C (víz 0 C - 0 C), minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. Golyóscsap karral KS. Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE és NBR tömítéssel. Közeg hőmérséklete -0 C - 0 C (víz 0 C - 0 C), minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. Golyóscsap foggantyúval KS. Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE és NBR tömítéssel. Közeg hőmérséklete -0 C - 0 C (víz 0 C - 0 C), minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. Golyóscsap karral, ürítőszeleppel. Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE és NBR tömítéssel. Közeg hőmérséklete -0 C - 0 C (víz 0 C - 0 C). Golyóscsap foggantyúval, ürítőszeleppel. Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE és NBR tömítéssel. Közeg hőmérséklete -0 C - 0 C (víz 0 C - 0 C). Golyóscsap foggantyúval EURO, cafnival. Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE és NBR tömítéssel. Közeg hőmérséklete -0 C - 0 C (víz 0 C - 0 C) Golyóscsap tömlővéggel és hollandival /2 Ház kovácsolt réz. DIN 7660 szerint, nikkelezett, PTFE és NBR tömítéssel. Közeg hőmérséklete -0 C - 0 C (víz 0 C - 0 C), minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. 2, , Membrán - Biztonsági szelep. Ház kovácsolt réz, EPDM Diaphragm tömítéssel és müanyag kupak. Alkalmazási hőmérséklet: 0 C - +0 C. Kazánokhoz 75 kw-ig, DN 5. 2, Membrán - Biztonsági szelep. Ház kovácsolt réz, EPDM Diaphragm tömítéssel és müanyag kupak. Alkalmazási hőmérséklet: 0 C - +0 C. Kazánokhoz 00 kw-ig, DN 5 2, Kazánokhoz 200 kw-ig, DN 25 2, Kazánokhoz 350 kw-ig, DN 32 2,

61 Golyóscsapok PN Méret Golyóscsap karral Ház kovácsolt cinkkiválás-mentes réz DIN 7660 EN 265 szerint, nikkelezett, PTFE tömítéssel. Közeg hőmérséklete -30 C - 50 C (víz 0 C -0 C), minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. Golyóscsap zöld karral duralumíniumból Ház kovácsolt cinkkiválás-mentes réz DIN 7660 EN szerint, a tömítés élettanilag káros anyagot nem tartalmaz. Holttérmentes golyó kopásvédővel. Ivóvízre 85 C-ig alkalmazható Golyóscsap karral hosszabbított szeleporsóval Ház kovácsolt réz EN 2420 szerint, krómozott teljes keresztmetszetben átömlő golyóval. ISO 228 szerinti belső menettel. Min. közeghőmérséklet -0 C (rövid ideig -50 C, víz esetén 0,5 C. Maximális hőmérséklet 30 C (rövid ideig 50 C), víz esetén 0 C. Golyóscsap presszfittinges csatlakozásra Ház kovácsolt réz EN 2420 szerint, nikkelezett, krómozott golyóval. Csatlakozás BS 864/2 szerint presszfittinhez, p max 6 bar (20 C). Maximális hőmérséklet 20 C (5 bar). Golyóscsap presszfittinges csatlakozásra, hosszabbított szelep orsóval Ház kovácsolt réz EN 2420 szerint, nikkelezett, krómozott golyóval. Csatlakozás BS 864/2 szerint presszfittinhez, p max 6 bar (20 C). Maximális hőmérséklet 20 C (5 bar). Golyóscsap foggantyúval és visszacsapószeleppel, 2 x belső menettel. Ház kovácsolt réz, DIN 7660 szerint, sárga kivitel, PTFE és EPDM tömítéssel. Rugóterhelésű visszacsapószelep műanyag belsőrésszel szerelve. Felhasználási terület az alábbi hőmérsékletek mellett: -0 C -tól +90 C -ig (víz esetén 0 C -tól +90 C-ig) Multifunkcionális golyóscsap piros kézikerékkel és hőmérővel 0-20 C Háromjáratú golyóscsap kovácsolt rézből DIN 7660 szerint, nikkelezett, 2 x belső menet, x külső menet 5/4 lapos tömítéssel, /2 -os csatlakozás töltőürítőnek vagy nyomásmérőnek. Multifunkcionális golyóscsap kék kézikerékkel és hőmérővel 0-20 C Háromjáratú golyóscsap kovácsolt rézből DIN 7660 szerint, nikkelezett, 2 x belső menet, x külső menet 5/4 lapos tömítéssel, /2 -os csatlakozás töltőürítőnek vagy nyomásmérőnek Golyóscsap karral, presszcsatlakozásra Ház kovácsolt cinkkiválás-mentes réz DIN 7660 EN szerint, nikkelezett, két oldalon presszcsatlakozással. Tartalék elzáró golyóscsap vakolat alatti szereléshez. A golyóscsap kovácsolt rézből készült EN 2420 szerint. Pressz csatlakozás ötrétegő aluminium csőhöz, krómozott záróelemmel, teljes átömlő keresztmetszettel x 2, P x 2,0 966 P x 2, P x 3,0 975 P x 2, P x 2,0 966 P x 3, P Kazán minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. Közeg hőmérséklet: 0 C C. Membrán - Nyomáscsökkentő Alkalmazási hőmérséklet: 0 C - 70 C, Nyomás 0,5-6 bar. 2,

62 Tartozékok PN Méret Szennyfogó-szűrő - vízre. Ház kovácsolt réz, rozsdamantes szűrő, belső menettel. Közeg hőmérséklet: -0 C - 0 C (vízre 0 C - 0 C) Záródugó, légtelenítő készlet. Közeg hőmérséklet: -0 C - 0 C (vízre 0 C - 0 C). 0 / Szűkítő /2-3/8 nikkelezett réz O-gyűrűs tömítéssel. Közeg hőmérséklet: -0 C - 0 C (vízre 0 C - 0 C). /2-3/ Légtelenítő-szelep nikkelezett réz O-gyűrűs tömítéssel. Közeg hőmérséklet: -0 C - 0 C (vízre 0 C - 0 C). Légtelenítő-kulcs Fűtési-, hűtési rendszerek légtelenítéséhez és ürítéséhez Visszacsapó-szelep Ház kovácsolt rézből, O-gyűrűvel, PN 0, G /2. Közeg hőmérséklet: 0 C C Visszacsapó-szelep Ház kovácsolt rézből, nikkelezet kivitel, EPDM tömítéssel, PN 25, DN 20, Közeg hőmérséklet: 0 C C Visszafolyást gátló Visszacsapó-szelep Ház kovácsolt réz, tömítés NBR, 2 x belső menet, PN 6, minden nem agresszív közegre, mint a víz, olaj, levegő, fűtőolaj vagy kenőolaj. Közeg hőmérséklet: 0 C C. Gyors-légtelenítő Ház kovácsolt rézből, EPDM tömítéssel. Közeg hőmérséklet: 0 C C. Gyors-légtelenítő FWW Ház kovácsolt rézből, EPDM tömítéssel. Közeg hőmérséklet: 0 C C Termomanométer Ház kovácsolt rézből, EPDM tömítéssel. Közeg hőmérséklet: 0 C C PN Méret 60 HERZ - rugóterhelésű visszacsapószelep Ház rézből, NBR tömítéssel, PN 0. Közeg hőmérséklet: 0 C-tól +80 C-ig G / G 3/ G G G G

63 Kompakt elosztók szaniter szerelvényekhez, DN 20 (3/4) HERZ kompakt elosztó korrózióálló sárgarézből a DVGW-AB W 534 ajánlás szerint. Nikkelezett külső felület. Test: DN 20; kifolyók külső menete: G /2, kónuszos; csőközép: 50 mm. Kompakt elosztók Méret körös körös körös HERZ kompakt elosztó korrózióálló sárgarézből a DVGW-AB W 534 ajánlás szerint. Nikkelezett külső felület. Test: DN 20; kifolyók külső menete: G 3/4, kónuszos; csőközép: 50 mm. 2-körös

64 Rádiós termosztát, 868,3 MHz Távszabályozás Rádiós termosztát LRT-230 V Extralapos kivitel: 70 mm széles, 87 mm hosszú, 22 mm mély. Tűzálló termoplaszt burkolat, fehér RAL 906, 2 x LR03 elem az első oldalon, állítható tartományú előírtérték-gomb, LED-kijelzés alacsony elemfeszültség esetén. Előírt hőmérséklet tartomány: 5-30 C, hőmérséklet-ellenőrzés 4-0 percenként, az előírt hőmérséklet módosításakor perc, elem készenléti üzemmód 2 hónapig. III. osztályú, IEC Rádiós termosztát LRT-24 V Extralapos kivitel: 70 mm széles, 87 mm hosszú, 22 mm mély. Tűzálló termoplaszt burkolat, fehér RAL 906, 2 x LR03 elem az első oldalon, állítható tartományú előírtérték-gomb, LED-kijelzés alacsony elemfeszültség esetén. Előírt hőmérséklet tartomány: 5-30 C, hőmérséklet-ellenőrzés 4-0 percenként, az előírt hőmérséklet módosításakor perc, elem készenléti üzemmód 2 hónapig. III. osztály, IEC 60536, a készülék eltárolja és jelkimaradás esetén felhasználja a standard értékeket. Méret V F V F Rádióvevő 868,3 MHz LET230-4 négycsatornás rádióvevő. Tápfeszültség: 230 V~, csatornánként akár 4 termikus szabályozó vezérléséhez (230 V~), automatikus szükségüzem jelkimaradás esetén, tartozékkal átváltás fűtés/hűtésre, harmatpont-felügyelet csatlakozó, kimenet fűtő- vagy hűtőkészülékhez. LET230-6 hatcsatornás rádióvevő. Tápfeszültség: 230 V~, csatornánként akár 6 termikus szabályozó vezérléséhez (230 V~), automatikus szükségüzem jelkimaradás esetén, tartozékkal átváltás fűtés/hűtésre, harmatpont-felügyelet csatlakozó, kimenet fűtő- vagy hűtőkészülékhez. LET24-4 négycsatornás rádióvevő. Tápfeszültség: 24 V a mellékelt külső transzformátorral, csatornánként akár 4 termikus szabályozó vezérléséhez (24 V), feszültségmentesítés és sínre szerelés lehetséges, csatlakozódugó a fűtés/hűtés tartozékhoz, a készülék eltárolja és jelkimaradás esetén felhasználja a standard értékeket. LET24-6 hatcsatornás rádióvevő. Tápfeszültség: 24 V a mellékelt külső transzformátorral, csatornánként akár 6 termikus szabályozó vezérléséhez (24 V), feszültségmentesítés és sínre szerelés lehetséges, csatlakozódugó a fűtés/hűtés tartozékhoz, a készülék eltárolja és jelkimaradás esetén felhasználja a standard értékeket. LET24-8 nyolccsatornás rádióvevő. Tápfeszültség: 24 V a mellékelt külső transzformátorral, csatornánként akár 8 termikus szabályozó vezérléséhez (24 V), feszültségmentesítés és sínre szerelés lehetséges, csatlakozódugó a fűtés/hűtés tartozékhoz, a készülék eltárolja és jelkimaradás esetén felhasználja a standard értékeket. 230 V F V F V F V F V F Rádiós távirányító 868,3 MHz 62 Rádiós távirányító, négyfokozatú - automatikus üzem - normál hőmérséklet - csökkentett hőmérséklet (-3 C) - fagyvédelem helyiséghőmérséklet: 8 C. Rádiós távirányító, ötfokozatú - automatikus üzem - normál hőmérséklet - csökkentett hőmérséklet (-3 C) - fagyvédelem helyiséghőmérséklet: 8 C. - klíma üzem (csak a Fűtés/hűtés tartozékkal együtt alkalmazva) F F797 05

65 Szabályozó rendszerek Felhelyezhető termosztát TCN-RI Belső állítóelemmel szerelt felhelyezhető termosztát, bimetál hőmérsékletszabályozó hőálló műanyag burkolatban, a termosztát szalaggal rögzíthető max. 2 méretű csövekhez, beállítási tartomány: C, váltó, kapcsolási teljesítmény 6 (3) A, 250 V, védelmi osztály: IP 30. Kézi szobatermosztát, kapcsolóóra nélkül, 230 V, analóg. A helyiséghőmérséklet előírt értéke 5 C és 50 C közötti tartományban állítható 230 V ~, 50 Hz. Kimenet: 2 vagy 3 érintkező (váltó), 230 V ~, 0 (3) A; kapcsolási eltérés 20 C esetén = 0,6 K, védelmi osztály: IP 30. Kézi szobatermosztát, kapcsolóóra nélkül, 24 V 24V ~. Kivitel mint a F79 00 cikkszámú termosztáté. Elektronikus szobatermosztát padlófűtéshez, kettős érzékelővel, 24 V kivitel mint a 3 F79 00 cikkszámú termosztáté. Kézi szobatermosztát, kapcsolóóra nélkül, 230 V jelzőlámpával és ellenállással szerelve a gyorsabb reakció érdekében, kapcsolási eltérés 20 C esetén = 0,4 K, kivitel mint a 3 F79 03 cikkszámú termosztáté. Elektronikus szobatermosztát padlófűtéshez, 230 V a helyiséghőmérséklet szabályozásához, váltóval a Komfort éjszakai hőmérséklet üzemhez, kapcsolóórával külső kapcsolóóra csatlakoztatási lehetősége a hőmérséklet éjszakai csökkentéséhez. Üzemi feszültség: 230 V~, 50 Hz. A helyiséghőmérséklet előírt értéke 5 C és 50 C közötti tartományban állítható, kapcsolási különbség 0,5 K, triac kimenet max. 5 W védelmi osztály: IP 30. Elektronikus szobatermosztát padlófűtéshez, 24 V Üzemi feszültség: 24 V ~. Kivitel mint a 3 F cikkszámú termosztáté. Elektronikus szobatermosztát padlófűtéshez, 230 V a helyiséghőmérséklet szabályozásához, váltóval a Komfort éjszakai hőmérséklet üzemhez, kapcsolóórával külső kapcsolóóra csatlakoztatási lehetősége a hőmérséklet éjszakai csökkentéséhez. Üzemi feszültség: 230 V~, 50 Hz. A helyiséghőmérséklet előírt értéke 5 C és 50 C közötti tartományban állítható, kapcsolási különbség 0,5 K, triac kimenet max. 5 W védelmi osztály: IP 30. Elektronikus szobatermosztát padlófűtéshez, 24 V Üzemi feszültség: 24 V ~. Kivitel mint a 3 F cikkszámú termosztáté. Elektronikus szobatermosztát padlófűtéshez, kettős érzékelővel, 230 V Hőmérséklet-érzékelővel bővített készlet. Kivitel mint a 3 F cikkszámú termosztáté. Elektronikus szobatermosztát padlófűtéshez, kettős érzékelővel, 24 V Hőmérséklet-érzékelővel bővített készlet, Kivitel mint a 3 F cikkszámú termosztáté. Digitális termosztát padlófűtéshez 230 V A helyiséghőmérséklet vagy a padlóhőmérséklet szabályozásához hőmérsékletérzékelővel. A hőmérsékletérzékelő hőmérséklethatároló kivitelű legyen. A hőmérséklet éjszakai csökkentéséhez külső kapcsolóóra csatlakoztatható. A helyiséghőmérséklet és az üzemmód digitális kijelzése. Üzemi feszültség: 230 V~, 50 Hz. A helyiséghőmérséklet előírt értéke 5 C és 50 C közötti tartományban állítható, kapcsolási különbség 0,5 K, triac kimenet max. 5 W védelmi osztály: IP 30. Digitális termosztát padlófűtéshez, 24 V. Kivitel mint a 3 F cikkszámú termosztáté. Digitális termosztát padlófűtéshez, 230 V kivitel mint a 3 F cikkszámú termosztáté. Digitális termosztát padlófűtéshez, 24 V. Kivitel mint a 3 F cikkszámú termosztáté F F F F F F F F F F F F F F F Padlóhőmérséklet-érzékelő padlófűtés szabályozásához, hőmérséklethatárolóként is használható. Hossz: 3 m Védelmi osztály F m 63

66 Kialakítás Elosztótechnika Azonnal csatlakoztatható szabályozó állomás 230 V, 50 Hz padlófűtéshez és 2 radiátorkörhöz. Alkatrészek: - rúdelosztók rézből, előremenő elosztó termosztátszelepekkel és visszatérő elosztó átfolyásjelző szabályozó betétekkel, légtelenítés,leeresztés tömlőcsatlakozáson keresztül. - elosztótartók - fűtőkör-szabályozás termomotorokkal - kézi hőmérsékletszabályozás - zárószelep - keringető szivattyú - szivattyú automatikus lekapcsolása túlhőmérséklet esetén - nyomáskülönbség szabályozás túlfolyószeleppel, a horganyzott acéllemezes elosztószekrényben készre szerelve, fehér színű első keret és első ajtó, porfestett (RAL 900). Állítható beépítési mélység (80-0 mm) és szekrénymagasság ( mm), levehető csőirányító sín. A fűtőtest-csatlakozás nem hőmérsékletszabályozott. Méret as F es F ös F os F es F as F es F es F es F533 2-es F533 2 Kialakítás Azonnal csatlakoztatható szabályozó állomás 230 V, 50 Hz padlófűtéshez. Alkatrészek: - rúdelosztók rézből, előremenő elosztó termosztátszelepekkel és visszatérő elosztó átfolyásjelző szabályozó betétekkel, légtelenítés, leeresztés tömlőcsatlakozáson keresztül. - elosztótartók - fűtőkör-szabályozás termomotorokkal - kézi hőmérsékletszabályozás - zárószelep - keringető szivattyú - szivattyú automatikus lekapcsolása túlhőmérséklet esetén - nyomáskülönbség szabályozás túlfolyószeleppel, a horganyzott acéllemezes elosztószekrényben készre szerelve, fehér színű első keret és első ajtó, porfestett (RAL 900). Állítható beépítési mélység (80-0 mm) és szekrénymagasság ( mm), levehető csőirányító sín. 3-as F es F ös F os F es F as F es F es F es F532 2-es F532 2 Csatlakozókészletek Tömlőcsatlakozó készlet, rézcsövekből, G hollander szivattyú beépítéshez, elosztócsatlakozó R külső menettel F Bypass készlet túláramszeleppel Alkatrészek: rézcső és es cikkszámú túlfolyószelep, külső menetes csavarzatok az elosztó és a gyűjtő összekapcsolásához. 3 F

67 Fűtőkör-elosztó felületfűtéshez HERZ padlófűtés rúdelosztó készlet átfolyásmérővel, -os méret. Alkatrészek: előremenő elosztó termosztát felsőrészekkel és visszatérő elosztó átfolyásmérő szabályozó betétekkel, légtelenítés, leeresztés tömlőcsatlakozáson keresztül, zárósapkák és tartók, eltolt elosztókifolyók, G 3/4 csőcsatlakozás, -os méretű belső menetes elosztó. Elosztó padlófűtéshez Méret as es ös os es as es es es es as es ös os Fűtési rúdelosztó felületfűtéshez, DN 32 (5/4) HERZ padlófűtés rúdelosztó készlet 6 l/perc átfolyásmérővel, 5/4 -os méret. Alkatrészek: előremenő elosztó termosztát felsőrészekkel, visszatérő elosztó átfolyásmérő szabályozó betétekkel, légtelenítés, leeresztés tömlőcsatlakozáson keresztül, zárósapkák és tartók, eltolt elosztókifolyók, G 3/4 csőcsatlakozás, 5/4 -os méretű belső menetes elosztó. 2-es as es ös os es as es es es es as es ös os Tartozékok Többcélú kulcs és cikkszámú zárószelepekhez Beállító kulcs SW5 inbuszkulcs cikkszámú lezáró felsőrészhez

68 Elosztószekrények Elosztó padlófűtéshez, DN 25 () HERZ elosztószekrény acéllemezből. Tüzihorganyzott, fehér színű első keret és első ajtó, porfestett (RAL 9003). Állítható beépítési mélység (80-0 mm) és szekrénymagasság ( mm), rögzítősín az elosztótartókhoz és első betéthez, levehető csőirányító sín. Reteszes szekrényajtó. Méret szélesség 300 mm szélesség 400 mm szélesség 500 mm szélesség 600 mm szélesség 750 mm szélesség 900 mm szélesség 050 mm szélesség 200 mm szélesség 500 mm

69 Műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez G 3/4 Műanyag csőcsatlakozások 3/4 műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez, alkatrészek: tömlőcsatlakozó, tömlőszorító gyűrű és G 3/4 kónuszos biztosítóanya. Méret x, x x x 2, x x 2, x 2, x x x 3, x 2, Műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez M 22 x,5 M 22 x,5 műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez. Alkatrészek: tömlőcsatlakozó, tömlőszorító gyűrű és M 22 x,5 kónuszos biztosítóanya. 4 x x x Műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez G /2 HERZ Roppantógyűrű műanyag csőcsatlakozásokhoz. Alkatrészek: nyomócsavar és szorítógyűrű, R /2 roppantógyűrű, D, TS-7728, DE LUXE és RL 5 gyártási sorozatú HERZ szelepekhez. G /2 műanyag csőcsatlakozások dupla O-gyűrűvel és tömítőtárcsával. Alkatrészek: tömlőcsatlakozó, tömlőszorító gyűrű és G /2 kónuszos biztosítóanya. 4 x x x x x Műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez G G műanyag csőcsatlakozások PE-X, PB- és alumínium kompozit csövekhez, alkatrészek: tömlőcsatlakozó, tömlőszorító gyűrű és G kónuszos biztosítóanya. 6 x x x 3, x

70 HERZ roppantógyűrűk acél és rézcsövekhez G 3/4 Szorítógyűrű Roppantógyűrű fém a fémen tömítéssel, Szorítógyűrű felhúzott O-gyűrűvel, fém a fémen tömítés, G 3/4 szorítógyűrű anya. Nem használható krómozott fém- és nemesacél csövekkel. Roppantógyűrű lágytömítéssel, szorítógyűrű, tartós gumitömítés (EPDM), G 3/4 szorítógyűrű anya. Méret HERZ roppantógyűrűk acél és rézcsövekhez M 22 x,5 Roppantógyűrű fém a fémen tömítéssel. Szorítógyűrű, fém a fémen tömítés, M 22 x,5 szorítógyűrű anya. Nem használható krómozott fém- és nemesacél csövekkel. Roppantógyűrű lágytömítéssel Szorítógyűrű, tartós gumitömítés (EPDM), M 22 x,5 szorítógyűrű anya HERZ roppantógyűrűk acél és rézcsövekhez G /2 Roppantógyűrű fém a fémen tömítéssel. Szorítógyűrű, fém a fémen tömítés, szorítógyűrű csavar. Roppantógyűrű fém a fémen tömítéssel. Szorítógyűrű, fém a fémen tömítés, G /2 kónuszos szorítógyűrű anya. 3/8 x /2 x /2 x /2 x /4 x x - G / HERZ roppantógyűrűk acél és rézcsövekhez G Roppantógyűrű fém a fémen tömítéssel. Szorítógyűrű, fém a fémen tömítés, G kónuszos szorítógyűrű anya Tartozékok 68 Védőhüvelyek különböző csőméretekhez. 0 x x x x x x x

71 Roppantógyűrűk DE LUXE univerzális modellekhez HERZ roppantógyűrű borítás DE LUXE roppantógyűrű csatlakozásokhoz. Szorítógyűrű szín króm arany arany fehér (RAL 900) matt fekete Roppantógyűrűk DE LUXE univerzális modellekhez HERZ roppantógyűrű borítás DE LUXE roppantógyűrű csatlakozásokhoz. Pergamon S Ägäis S Manhattan S Edelweiss S Calypso S Bahamabeige S Greenwich S Jázmin S Natúr S Ultramarinkék (RAL 5002) S Tűzpiros (RAL 3000) S Rubinvörös (RAL 3003) S Kék (RAL 5005) S Aranysárga (RAL 004) S Elefántcsont színű (RAL 05) S HERZ roppantógyűrű borítások DE LUXE HERZ roppantógyűrű borítás DE LUXE roppantógyűrű csatlakozásokhoz. chrom Aranja arany fehér (RAL 900) matt fekete HERZ-Klemmsetabdeckungen DE LUXE, Szaniter színekben HERZ roppantógyűrű borítás DE LUXE roppantógyűrű csatlakozásokhoz. Pergamon S Ägäis S Manhattan S Edelweiss S Calypso S Bahamabeige S Greenwich S Jázmin S Natúr S Ultramarinkék (RAL 5002) S Tűzpiros (RAL 3000) S Rubinvörös (RAL 3003) S Kék (RAL 5005) S Aranysárga (RAL 004) S Elefántcsont színű (RAL 05) S

72 70

73 Kónuszos csatlakozó Présfittingek Méret x 2 - M 22 x, P x 2 - M 22 x, P x 2 - M 22 x, P x 2 - M 22 x, P x 2 - G / P nikkelezett 6 x 2 - G / P x 2 - G / P x 2 - G / P x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3/ P galvanizálatlan 6 x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3/4 480 P Toldó 0 x,3-0 x, P x 2-4 x P x 2-6 x P x 2-8 x P x 2-20 x P x 3-26 x P x 3-32 x P x 3,5-40 x 3, P x 4-50 x P x 4,5-63 x 4, P

74 Szűkítő Présfittingek x 2-4 x P x 2-4 x P x 2-6 x P x 2-4 x P x 2-6 x P x 2-8 x P x 3-6 x P x 3-8 x P x 3-20 x P x 3-6 x P x 3-8 x P x 3-20 x P x 3-26 x P x 3,5-26 x P x 3,5-32 x P x 4-26 x P x 4-32 x P x 4-40 x 3, P x 4,5-26 x P x 4,5-32 x P x 4,5-40 x 3, P x 4,5-50 x P

75 Kereszteződésmentes T-idom Présfittingek x P x P x P x P x 2-6 x 2-6 x P x 2-6 x 2-20 x P x 2-20 x 2-6 x P Szigetelés kereszteződésmentes T-idomhoz, (hungarocell) P Kereszteződésmentes T-idom szereletlen 6 x csatlakozó Rp /2 belső menet vagy P7068 cikkszámú csőadapterhez (4-26), külön kell megrendelni P x,3 - G / P x 2 - G / P Menetes idom R /2, O-gyűrű tömítés, kereszteződésmentes T-idomhoz 6 x 2 - G / P x 2 - G / P x 2 - G / P x 3 - G / P Szigetelés kereszteződésmentes T-idomhoz IG /2, (műanyag) P

76 Átmeneti idom Présfittingek Átmeneti idom külső menettel, lapostömítésű Átmeneti idom belső menettel, lapostömítésű Toldó idom, bontható kivitel lapostömítésű Méret x 2 - /2 AG P x 2 - /2 AG P x 2 - /2 AG P x 2-3/4 AG P x 2-3/4 AG 5040 P x 2-3/4 AG P x 3-3/4 AG P x 3 - AG P x 3 - AG P x 3,5-4 AG P x 4-2 AG P x 4,5-2 AG P x 2 - /2 IG P x 2 - /2 IG P x 2 - /2 IG P x 2-3/4 IG P x 2-3/4 IG P x 2-3/4 IG P x 3-3/4 IG P x 3 - IG P x 3 - IG P x 3,5-4 IG P x 4-2 IG 5350 P x 4,5-2 IG P x 2-3/ P x 2-3/ P x 2-3/ P x P x P x 3, P x P x 4, P

77 Menetes idom Présfittingek x 2-3/ P x 2-3/ P x 2-3/ P x 2-3/ P Radiátor bekötő idom, nikkelezett, 300 mm / 00 mm 4 x 2-5 mm / 300 mm P x 2-5 mm / 300 mm P x 2-5 mm / 300 mm P x 2-5 mm / 300 mm P x 2-5 mm / 00 mm P x 2-5 mm / 00 mm P x 2-5 mm / 00 mm P x 2-5 mm / 00 mm P x 2-5 mm / 300 mm 5590 P x 2-5 mm / 300 mm P x 2-5 mm / 300 mm P x 2-5 mm / 300 mm P x 2-5 mm / 00 mm 5650 P x 2-5 mm / 00 mm 5660 P x 2-5 mm / 00 mm P x 2-5 mm / 00 mm P

78 Présfittingek Szerelősín Méret Szerelősín speciális falikoronghoz 080 P 7298 Szerelősín falikoronghoz, adapterrel P x 2 - Rp /2 30 mm P Szerelősín adapterrel és 2 speciális falikoronggal, szereletlenül csomagolt készlet, külső menet: 3/4, 30 mm 8 x 2 - Rp /2 30 mm 00 6 P x 2 - Rp /2 30 mm 0 5 P x 2 - Rp /2-6 x P Szerelősín adapterrel és 2 falikoronggal, dupla U alak, szereletlenül csomagolt készlet, /2 8 x 2 - Rp /2-8 x P x 2 - Rp /2-20 x P x 2 - Rp / P Szerelősín adapterrel és 2 falikoronggal, rövid kivitel, szereletlenül csomagolt készlet 6 x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P Szerelősín adapterrel és két falikoronggal, hosszú kivitel, szereletlenül csomagolt készlet 6 x 2 - Rp /2 060 P x 2 - Rp / P x 2 - Rp / P

79 Végelem Présfittingek Méret x P x P x P x P Végelem 26 x P x P x 3, P x P x 4, P Zajvédő idom dupla falikoronghoz Zajvédő idom dupla falikoronghoz Rp / P / P Zajvédő idom rövid falikoronghoz 3/ P Zajvédő idom hosszú falikoronghoz Rp / P

80 Présfittingek T-idom Méret x P x P x P x P T-idom egyenlő ágakkal 26 x P x P x 3, P x P x 4, P x 2-6 x 2-4 x P x 2-8 x 2-6 x P x 2-20 x 2-6 x P T-idom osztó 20 x 2-26 x 3-20 x P x 3-32 x 3-26 x P x 3-40 x 3,5-32 x P x 3,5-50 x 4-40 x 3, P

81 T-idom, középen szűkített Présfittingek x 2-4 x 2-6 x P x 2-4 x 2-8 x P x 2-6 x 2-8 x P x 2-0 x,3-20 x P x 2-6 x 2-20 x P x 2-4 x 2-20 x P x 2-8 x 2-20 x P x 3-6 x 2-26 x P x 3-8 x 2-26 x P x 3-20 x 2-26 x P x 3-6 x 2-32 x P x 3-8 x 2-32 x P x 3-20 x 2-32 x P x 3-26 x 3-32 x P x 3,5-26 x 3-40 x 3, P x 3,5-32 x 3-40 x 3, P x 4-26 x 3-50 x P x 4-32 x 3-50 x P x 4-40 x 3,5-50 x P x 4,5-32 x 3-63 x 4, P x 4,5-40 x 3,5-63 x 4, P x 4,5-50 x 4-63 x 4, P

82 T-idom, szűkített Présfittingek x 2-4 x 2-4 x P x 2-6 x 2-4 x P x 2-6 x 2-6 x P x 2-4 x 2-6 x P x 2-6 x 2-6 x P x 2-6 x 2-8 x P x 2-8 x 2-8 x P x 2-20 x 2-4 x P x 2-20 x 2-6 x P x 3-6 x 2-20 x P x 3-8 x 2-8 x P x 3-8 x 2-20 x P x 3-20 x 2-6 x P x 3-20 x 2-20 x P x 3-26 x 3-6 x P x 3-26 x 3-20 x P x 3-20 x 2-26 x P x 3-26 x 3-26 x P x 3-32 x 3-20 x P x 3-32 x 3-26 x P x 3,5-26 x 3-32 x P x 3,5-32 x 3-32 x P x 3,5-40 x 3,5-26 x P x 3,5-40 x 3,5-32 x P x 4-32 x 3-40 x 3, P x 4-40 x 3,5-40 x 3, P x 4-50 x 4-32 x P x 4-50 x 4-40 x 3, P x 4,5-40 x 3,5-50 x P x 4,5-50 x 4-50 x P x 4,5-63 x 4,5-40 x 3, P x 4,5-63 x 4,5-50 x P

83 Menetes T-idomok, külső menettel Présfittingek x 2 - /2-6 x P x 2 - /2-8 x P x 2 - /2-20 x P x 3 - /2-26 x P x 2-3/4-20 x P x 3-3/4-26 x P x 3-3/4-32 x P x x P x x P x 3, x 3, P x 3, x 3, P x x P x x P x 4, x 4, P x 4, x 4, P Menetes T-idomok, belső menettel 6 x 2 - /2-6 x P x 2 - /2-8 x P x 2 - /2-20 x P x 3 - /2-20 x P x 3 - /2-26 x P x 3 - /2-32 x P x 2-3/4-20 x P x 3-3/4-26 x P x 3-3/4-32 x P x x P x 3, x 3, P x x P x 3, x 3, P x x P x x 4 90 P x 4, x 4, P x 4, x 4, P

84 Átmeneti idom Présfittingek x 2 - R / P x 2 - R / P x 2 - R / P x 2 - R / P x 2 - R 3/ P x 2 - R 3/ P x 3 - R 3/ P x 3 - R P x 3 - R P x 3,5 - R P x 3 - R P x 3,5 - R P x 4 - R P x 4 - R P x 4,5 - R P x 4,5 - R P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp 3/ P x 2 - Rp 3/ P x 3 - Rp 3/ P x 3 - Rp P x 3 - Rp P x 3,5 - Rp P x 3 - Rp P x 3,5 - Rp P x 4 - Rp P x 4 - Rp P x 4,5 - Rp P x 4,5 - Rp P

85 Átmeneti idom hollandival, lapostömítésű Présfittingek x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3/ P x 2 - G 3990 P x 2 - G P x 2 - G P x 3 - G P x 3 - G P x 3 - G P x 3,5 - G P x 3 - G P x 3,5 - G P x 4 - G P x 3,5 - G P x 4 - G P x 4,5 - G P

86 Könyökidom, külső/belső menettel Présfittingek x 2 - R / P x 2 - R / P x 2 - R / P x 2 - R / P x 2 - R 3/ P x 3 - R 3/ P x 3 - R P x 3,5 - R P x 4 - R P x 4,5 - R P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp 3/ P x 3 - Rp 3/ P x 3 - Rp P x 3,5 - Rp P x 4 - Rp P x 4 - Rp P x 4,5 - Rp P

87 Speciális menetes T-idom/falikorong Présfittingek x 2 - Rp /2-6 x P x 2 - Rp /2-20 x P x 2 - Rp / P x 2 - Rp / P x 2 - Rp /2 50 P x 2 - Rp / P Speciális falikorong 6 x 2 - Rp /2 4 mm P x 2 - Rp /2 30 mm P x 2 - Rp /2 30 mm P x 2 - Rp /2 30 mm P Speciális falikorong 6 x 2 - Rp /2 30 mm falvastagságig Speciális falikorong 8 x 2 - Rp /2 30 mm falvastagságig Speciális falikorong 20 x 2 - Rp /2 30 mm falvastagságig P P P Dupla falikorong, U kivitel, dupla falikorong, rövid kivitel 6 x 2 - Rp /2-6 x P x 2 - Rp /2-20 x P x 2 - Rp /2-6 x P x 2 - Rp /2-8 x P x 2 - Rp /2-20 x P

88 Falikorong, rövid kivitel Présfittingek x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp 3/ P x 3 - Rp 3/ P Falikorong, hosszú kivitel 4 x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P x 2 - Rp / P Falikorong készlet Falikorong készlet 6 x 2 - Rp /2, 50 x 0 x 75 Tartozékok: 2db szerelősín +4db falikorong P Könyök idom 90 4 x P x P x P x P x 2-0 x, P x P x P x 3, P x P x 4,5 070 P

89 Könyök idom, hollandis kivitel Présfittingek Méret x 2 - /2 AG P x 2 - /2 AG P Könyök idom, hollandis kivitel, (külső menetes) közcsavarral 20 x 2 - /2 AG P x 2-3/4 AG P x 3 - AG P x 3-4 AG P x 2 - /2 IG 390 P x 2 - /2 IG P Könyök idom, hollandis kivitel, (belső menetes) közcsavarral 20 x 2 - /2 IG 40 6 P x 2-3/4 IG P x 3 - IG P x 3-4 IG P x 2 - G 3/ P x 2 - G 3/4 220 P Könyök idom, hollandis kivitel, kónuszos 8 x 2 - G 3/ P x 2 - G 3/ P Könyök idom x P x P x 3, P x P x 4, P

90 Hüvely, közcsavar, tömítés Csatlakozóidomok Méret Kónuszos hüvely G 3/4 radiátorcsatlakozóhoz, 2 darabos készlet G 3/ HERZ csavarkapcsolatok Lapostömítésű közcsavar, 2 darabos készlet Rp /2 radiátorcsatlakozóhoz, O-gyűrűs tömítéssel. Lapos tömítés, 2 darabos készlet Herz 3000 kivitelhez 200-ig. Lapos tömítés, 2 darabos készlet Herz 3000 kivitelhez (8 mm) 2004-től. Kónuszos tömítésű közcsavar, 2 darabos készlet Rp /2 radiátorcsatlakozóhoz, O-gyűrűs tömítéssel, G 3/4 kónuszos szelepcsatlakozó. Kónuszos tömítésű közcsavar, 2 darabos készlet Rp /2 radiátorcsatlakozóhoz, O-gyűrűs tömítéssel, G 3/4 kónuszos szelepcsatlakozó. Kónuszos tömítésű közcsavar, 2 darabos készlet Rp /2 radiátorcsatlakozóhoz, hatszögletű kialakítással, O-gyűrűs tömítéssel, G 3/4 kónuszos szelepcsatlakozó. Rp /2 x G 3/4 Rp /2 x G 3/4 Rp /2 x G 3/4 Rp /2 x G 3/ Sarok idom 90 Közvetlenül a fűtőtestre csatlakoztatható, teflongyűrűs tömítés. Csőcsatlakozás menete: M 22 x,5. A szorítógyűrűt a csőcsatlakozáshoz külön kell megrendelni. /2 x M 22 x, HERZ kettős csőtakaró Sarok idom 90 sárgarézből, nikkelezett, csőcsatlakozás külső menete M 22 x,5, szabadon forgó anyával, kónuszos tömítésű. Sarok idom 90 sárgarézből, nikkelezett, csőcsatlakozás külső menete G 3/4, szabadon forgó anyával, kónuszos tömítésű. Csavarkapcsolat Rövid kivitel, kónuszos tömítésű, szabadon forgó G 3/4 biztosítóanyával, hossz: 30 mm. Csavarkapcsolat Hosszú kivitel, kónuszos tömítésű, szabadon forgó G 3/4 biztosítóanyával, hossz: 38 mm. Menetes csőcsatlakozó szabadon forgó biztosítóanyával. Kiegyenlítő adapter, 2 darabos készlet, különböző csőcsatlakozók kompenzálásához, sugár: 5 mm, kónuszos 3/4 szelepcsatlakozó, szabadon forgó biztosítóanya, 3/4 külső menetes csőcsatlakozó. Menetes csőcsatlakozó szabadon forgó biztosítóanyával. Közcsavar szabadon forgó biztosítóanyával. Adapter, 2 darabos készlet nikkelezett, lapostömítésű és kónuszos. Csavarkapcsolat, lapostömítésű, /2 külső menettel, szabadon forgó 3/4 biztosítóanyával. Csavarkapcsolat, 2 darabos készlet G 3/4 kónuszos tömítésű és G 3/4 lapostömítésű. M 22 x, G 3/ G 3/ G 3/4 x M G 3/ G 3/ Set G 3/4 x /2 IG G x IG / / G 3/ Kettős csőtakaró közepes csőtávolság: 50 mm, 4-20 mm külső csőátmérőkhöz. Kettős csőtakaró közepes csőtávolság: 40 mm, 4-20 mm külső csőátmérőkhöz

91 HERZ kónuszos csavarkapcsolatok Vascsőcsatlakozóbkónuszos, 90 csatlakozókónusz, anya és csatlakozóidom. Vascsőcsatlakozó kónuszos. Anyával és csatlakozóidommal. Csatlakozóidomok Méret / / /2 x /2 x / Radiátorcsatlakozó kónuszos tömítésű, anyával és csatlakozóidommal, DE LUXE takaróhüvely nélkül. G 3/4 x / Radiátorcsatlakozó szabadon forgó G 3/4 biztosítóanyával és O-gyűrűs tömítéssel. G 3/4 x / Radiátorcsatlakozó PTFE gyűrűvel, vascsőcsatlakozó szabadon forgó biztosítóanyával, tömített G /2 radiátorcsatlakozó. M22 x G/ Radiátorcsatlakozó sárgarézből, 3/4 szelepekhez /2 radiátorkarmantyún, nikkelezett, kónuszos tömítésű anya és csatlakozóidom. G x Rp/ Radiátorcsatlakozó /2 szelepekhez 3/8 radiátorkarmantyún, kónuszos, anya és csatlakozóidom. /2 x 3/ Radiátorcsatlakozó 3/8 szelepekhez /2 radiátorkarmantyún, kónuszos, anya és csatlakozóidom. Hosszú menetes csővég anya nélkül, kónuszos. A szerelési méretkülönbségek kiegyenlítése érdekében megrövidíthető. Menetes csővég anya nélkül, kónuszos. Forrasztható csatlakozó kónuszos tömítésű, sárgaréz anya, nikkelezett, forrasztható közcsavar rézből. Vascső sarok idom 90 sárgarézből, nikkelezett, kónuszos tömítésű, anya nélkül. 3/8 x / /8 x /2 x /4 x /2 x /2 x /2 x /2 x /2 x x x x x x Szűkítő Szűkítő a cső és a szelep csatlakoztatására, sárga kivitel. Belső menet (cső) x külső menet (szelep). x / x / x 3/ x 3/

92 Csatlakozóidomok HERZ lapostömítésű csavarkapcsolatok vascsőcsatlakozó Rp Méret Lapostömítésű vascsőcsatlakozó anyával és tömítéssel, Rc 4037, 7762, 7763, 7760 cikkszámú termékekhez /8 G 5/8 ohne /2 G 3/ /4 G G G G G Forrasztható csatlakozó Lapostömítésű forrasztható csatlakozó anyával és tömítéssel, forrasztható közcsavar rézből 4037, 7762, 7763, 7760 cikkszámú termékekhez. 2 mm G /2 ohne mm G 3/ mm G mm G mm G mm G Kiegyenlítő adapter HERZ kiegyenlítő adapter /2 az eltérő radiátoragy távolságok kompenzálásához kétrészes, méretre vágható, áthidalható távolság: mm. / HERZ hosszkiegyenlítő idom /2 a 300 cikkszámú kiegyenlítő adapterhez. Eltérő hosszúságok kompenzálásához adapter alkalmazásakor. Menethossz: 65 mm, méretre szabható: mm. /

93 HERZ lapostömítésű csavarkapcsolatok vascsőcsatlakozó Rp Méret Vascsőcsatlakozó lapos tömítésű, anya, csatlakozóidom és tömítés. 4004, 435, 4325, 445, 447, 4207, 776, 727, 426, 7766 Csatlakozóidomok /2 x 38 mm G 3/ /4 x 44 mm G G G G G Forrasztható csatlakozó Forrasztható csatlakozó lapostömítésű, sárgaréz anya, forrasztható közcsavar rézből és tömítés. 4004, 435, 4325, 445, 447, 4207, 776, 727, 426, mm G 3/ mm G 3/ mm G mm G mm G mm G mm G mm G Hegeszthető csatlakozó Hegeszthető csatlakozó lapostömítésű, anya, hegeszthető közcsavar és tömítés. 4004, 435, 4325, 445, 447, 4207, 776, 727, 426, mm G 3/ ,5 mm G ,7 mm G ,5 mm G ,5 mm G ,3 mm G HERZ lapostömítésű csavarkapcsolatok Szűkítő lapostömítésű x /2 anya és csatlakozóidom. /2 G HERZ szűkítő lapostömítésű DN 20 x DN 5 hegeszthető csatlakozó, anya és csatlakozóidom. 2 mm G Adapter vascsőcsatlakozóhoz. 3/4 3/4 x M 22 x,

94 Toldó Csavarzatok Toldó műanyag csövek csatlakoztatásához. A G 3/4 kónuszos szorítógyűrűt a csőcsatlakozáshoz külön kell megrendelni. Méret G / G 3/ G Toldó idom külső menettel G /2 x M 22 x, G /2 x R / G 3/4 x R / G 3/4 x R 3/ G x R 3/ G x Rc Közcsavar műanyagcsövekhez sárgarézből, nikkelezett, R /2 x G 3/4 elosztóhoz közvetlenül csatlakoztatható, kónuszos tömítésű. G 3/4 x Rp / G /2 x Rp / G 3/4 x Rp 3/ G x Rp 3/ G x Rp /2 x M 22 x, Átmeneti karmantyúk menetes csövek csatlakoztatásához. pár karmantyú O-gyűrűs tömítéshez, O-gyűrűvel. G 3/ Kettős közcsavar réz- aés műanyag csövekhez való szorítógyűrűk csatlakoztatásához, pár. G 3/

95 Falfűtő-hűtő elem Falfűtésrendszer 5 mm-es falfűtő panel Fermacell -anyagból, integrált 0,0 x,3 mm-es külső átmérőjű összekötő csövekkel. A falfűtő-csöveket gyárilag behelyezik a Fermacell -lapba, és ezáltal egy alszerkezetbe közvetlenül fel lehet szerelni a falra és a mennyezetre. A falon vagy az ablakmellvédfalra történő szereléshez különböző lapméretek kaphatók. A sima lapoldalt a helyiség felé kell felszerelni, és a fugák és rögzítőelemek elsimítása után lehet pl. festeni, tapétázni, burkolni, vagy vékonyvakolattal el lehet látni. A falfűtő panelek csatlakozása (sorkapcsolás kb. 55 méternyi csőig) közvetlenül az elosztóbem eneten, vagy egy visszafolyó-hőmérsékletkorlátozón keresztül történik. 5 mm vastagságú Fermacell -lapból álló falfűtő panelek 0,0 x,3 mm-es integrált alumínium összekötő csővel, oxigén diffúzió elleni védelemmel a DIN 4726 előírásainak megfelelően, alkalmasak maximum 45 C üzemi hőmérsékletig. A falfűtő panelek rögzítésének száraz, belső kiépítésre alkalmas alszerkezetre kell történnie, 3,2 cm távolságra. A préscsatlakozóval sorba lefektetett falfűtő panelek csatlakozása kapcsoló adapter révén közvetlenül az elosztóhoz történik. Rendszerlemez falfűtéshez (/) WH , Lemezméret: 625 x 2000 mm, csőtávolság: 75 mm Qf = 92 W lemezenként 40/30 C hőfoklépcső és 20 C helyiség- hőmérséklet esetén Qh = 47 W lemezenként 6/20 C hőfoklépcső és 26 C helyiség- hőmérséklet esetén Rendszerlemez falfűtéshez (2/3) WH , Lemezméret: 625 x 2000 mm, csőtávolság: 75 mm Qf = 58 W lemezenként 40/30 C hőfoklépcső és 20 C helyiség- hőmérséklet esetén Qh = 26 W lemezenként 6/20 C hőfoklépcső és 26 C helyiség- hőmérséklet esetén Rendszerlemez falfűtéshez, keskeny kivitel WH , Lemezméret: 30 x 2000 mm, csőtávolság: 75 mm Qf = 46 W lemezenként 40/30 C hőfoklépcső és 20 C helyiség- hőmérséklet esetén Qh = 2 W lemezenként 6/20 C hőfoklépcső és 26 C helyiség- hőmérséklet esetén Rendszerlemez falfűtéshez, rövid kivitel WH , Lemezméret: 625 x 000 mm, csőtávolság: 75 mm Qf = 46 W lemezenként 40/30 C hőfoklépcső és 20 C helyiség- hőmérséklet esetén Qh = 2 W lemezenként 6/20 C hőfoklépcső és 26 C helyiség- hőmérséklet esetén csőhossz/ lemez ,8 m F20 75,25 m²,8 m F20 76,25 m² 8,3 m F ,62 m² 6,8 m F ,63 m² Megmunkálatlan Fermacell lemez falfűtés nélküli felületekhez, lemezvastagság: 5 mm WHP-L, 625 x 2000 mm F22 00,25 m² Fermacell gipszkarton csavarok 3,9 x 30 mm Egyrétegű burkoláshoz. Anyagszükséglet: 22 db/m² falfelületenként F darab Fermacell gipszkarton csavarok 3,9 x 45 mm Egyrétegű burkoláshoz. Anyagszükséglet: 22 db/m² falfelületenként F darab Fermacell-Fugaragasztó 30 ml tubusonként Alkalmas: Kb. 20 ml folyóméterenként kb. 5 m² falfelületre, vagy 7,5 m² menyezeti felületre. Fermacell fugagitt 5 kg Használható a Fermacell panelekhez Alkalmas: 0,2 kg/m² az egyemberes paneleknél 5 mm-es hézag felett 0, kg/m² nagy paneleknél F24 0 Karton F24 02 csomag A HERZ panelek teljesítmény adatait EN 4037 ill. EN 442 szerint az akkreditált és DINCERTCO elismert hitelesítő intézet a HLK Stuttgart végezte az EN 4037 alapján. 93

96 Garancia dokumentum. Fogalom-meghatározások és érvényességi terület.. Az ebből a garancia dokumentumból eredő szolgáltatásoknál igényre jogosultak felső és alsó fokozatú alacsony nyomású központi fűtés berendezések felállítására szolgáló ipari engedély tulajdonosai, valamint hivatali engedéllyel rendelkező víz-gázszerelők..2. A garancia dokumentum szerinti termék valamennyi általunk után gyártott fűtésszerelvény, amennyiben ezek beszerzése újonnan közvetlenül általunk, vagy közvetlenül egyik Ausztriában illetékes szerződéses kereskedőnk által történt, és nem képez általában, vagy általunk tett kifejezett nyilatkozat révén az igényre jogosulttal szemben az ügyfélvédelmi dokumentum érvényessége alól kivételt. A HERZ-elektronikai vagy elektromos termékekre, mint például elektromos termékek, mint például elektromos termosztátok és állító motorok, HERZ-termomotorok, HERZ-hőszabályzó, HERZ-trafó, szikraszabályzó eszközök - külön szabályozások vannak, ezek a termékek nem számítanak a HERZügyfélvédelmi dokumentum szerinti termékeknek. Ugyancsak kivételt képeznek a HERZ-szerelvények kopórészei, mint például tömítések..3. A garancia dokumentum szerinti káreset az igényre jogosultnak az ügyfél által történő igénybe vétele olyan káreseti garancia miatt, mely a termelés során adódó szerkezeti hiba, gyártási hiba vagy anyaghiba miatt keletkezett..4. A garancia dokumentum érvényességi területe Európán belüli káresethelyszínekre korlátozódik. 2. A garancia dokumentum alapján fennálló szolgáltatási terjedelem Ez alapján a garancia dokumentum alapján (további igények kizárása mellett) a következő szolgáltatásokat fogjuk elvégezni: 2.. A kár elhárításához szükséges termékek vagy termékrészek ingyenes pótlása a kár helyszínére történő bérmentesített szállítással Választásunk szerint: a) a termékek vagy termékrészek szükséges ki- és beszerelésének elvégzése vagy b) az eredeti termék vagy termékok javítása vagy c) ennek költségeinek átvállalása A termékek által okozott közvetlen dologi kár elhárítása vagy ennek költségének átvállalása A termék által okozott közvetlen személyi kár megtérítése pont szerinti szolgáltatásaink káresetenként nagyságtól függően Euróra korlátozódnak Szolgáltatásaink (a 4. pont rendelkezéseitől függetlenül) időben korlátozódnak azokra a káresetekre, melyek a kárt okozó termék gyártásától számított 5 éven belül következnek be Szolgáltatásaink dologi tekintetben a termékek szerkezeti hibáiból, gyártási hibáiból vagy anyaghibájából eredő káresetekre korlátozódik, olyan tulajdonságok hiánya alapján, melyek meglétét vagy garantáljuk, vagy melyek a műszaki tudományok állása szerint tőlünk elvárható. 3. Az igényre jogosult kötelezettségei Az itt felsorolt kötelezettségeknek az igényre jogosult által történő teljesítése előfeltétele jelen ügyfélvédelmi dokumentum lebonyolításának; egy vagy több kötelezettség megsértése az igényre jogosult részéről mentesít minket minden szolgáltatás alól. 3. A termékek beépítése vagy alkalmazása során figyelembe kell venni a szereléskor érvényes beépítési és karbantartási utasításainkat, úgy, ahogy ezek a prospektusokban, szabványlapokban és használati útmutatókban fel van tüntetve, valamint a termékek alkalmazási területére vonatkozó adatainkat. Különösen a karbantartáskor kell a műszaki tudományok állásának megfelelő gondossággal eljárni Mihelyst az igényre jogosult tudomást szerez egy káresetről, úgy arról minket haladéktalanul (legkésőbb a 3. munkanapon) és igazolhatóan (géptáviratban vagy távíró útján) értesítenie kell, és minden általunk kért információt meg kell adnia; az információ megadásának kérésünkre írásban kell történnie. 3.3 Az igényre jogosultnak a káreset bejelentését követően azonnal lehetővé kell tennie számunkra és a biztosítónk képviselője számára a kár helyszínére történő bejutást, és mindent meg kell tennie, ami a kár okának és mértékének megállapításához hasznos és célszerű. Az igényre jogosultnak különösképpen a kárt okozó terméket és termékrészeket kell megőriznie és rendelkezésre bocsátania A bizonyítás a károsult kötelessége. Az igényre jogosult sem a saját, sem a mi nevünkben nem ismerhet el kártérítési kötelezettséget ok vagy mérték szerint. Az igényre jogosultnak a kár bekövetkezte előtt vagy után tett nyilatkozatai, melyek jelen ügyfélvédelmi dokumentum és a törvényi rendelkezések által adott kereteket kitágítják, nem megengedettek, és minket nem köteleznek. 4. Érvényességi időtartam és formai rendelkezések 4.. Jelen garancia dokumentum azokat a károkat fedezi, melyek és 202.március 3. közötti időtartamban következnek be. A meghosszabbítás jogát fenntartjuk. 5. Teljesítés helye, bírói illetékesség, alkalmazandó jog 5.. A teljesítés helye Bécs. A bírói illetékesség helye kizárólagosan a cégünk számára tárgyban illetékes bécsi bíróság. A garancia dokumentumból eredő vitás esetekre kizárólag az osztrák jogot lehet alkalmazni. A Bécsi Vételi Egyezmény alkalmazása kizárt. Bécs, április 94

97 Eladási, szállítási és fizetési feltételek (Ausztria). Ajánlatok, rendelés-visszaigazolás, szerződéskötés.. Mindegyik ajánlat kötelezettség nélküli. Fenntartjuk termékeink mindenkori változtatásának, kiegészítésének vagy átruházásának jogát..2. Szerződés írásbeli rendelés-visszaigazolásunkkal jön létre, elegendő a faxon történő rendelés-visszaigazolás is. A rendelés-visszaigazolás tartalma egyben a szerződés tartalma, amennyiben az ügyfél annak hozzá történő beérkezése után azonnal nem emel kifogást. Egyébként rendelés-visszaigazolásunk és Általános eladási, szállítási és fizetési feltételeink elfogadottnak számítanak..3. A rendelés-visszaigazolás elküldése után a nekünk adott megbízást a szerződéses fél már nem változtathatja meg, vagy vonhatja vissza..4. Jelen Eladási, szállítási és fizetési feltételek minden esetben elsőbbséget élveznek ügyfeleink esetleges beszerzési feltételeivel szemben..5. Az árak telephelyi árak (EXW), csomagolás nélkül, szállítás nélkül, Általános forgalmi adó (Áfa) nélkül értendők..6. A rendelés visszaigazolása és a szállítás közötti költségnövekedések megfelelő árigazításra jogosítanak bennünket..7. Ha rendelés után az ügyfélnek az egyik alkotóelemre nincs szüksége, akkor az ár levonása nem az alkotóelem ára szerint történik, hanem kalkulációs számításunk szerint..8. Az általunk szerződéses partnereink felé adandó vagy adott nyilatkozatok az általunk ismert címre történő kézbesítéssel válnak hatályossá, éspedig akkor is, ha ez a kézbesítési cím megváltozott, és ezt azonnal nem közölték velünk..9. A szerződés változásai és kiegészítései érvényességéhez társaságunk cégjegyzékben bejegyzett képviseletre jogosult személyeinek aláírása szükséges. Többi munkatársunk nincs felhatalmazva arra, hogy változtatásokban vagy mellék-megállapodásokban állapodjon meg. 2. Árak és fizetési feltételek 2.. Azonnali fizetés számla beérkezése után, bármilyen levonás nélkül, kompenzációs tilalom mellett Késedelmes fizetés esetén fenntartjuk a jogot, hogy a mindenkori jegybanki alapkamat kétszeresét, mint késedelmi kamatot számítsunk fel. Csak olyan fizetést ismerünk el, amelyek a mindenkori, a számlában ismertetett fizetési helyre történtek. Bankátutalásnál a fizetés csak akkor számít teljesítettnek, ha a számla összegét számlánkra visszavonhatatlanul jóváírták Váltókat, csekkeket és utalványra szóló fizetést nem ismerünk el Elfogadvánnyal vagy ügyfélváltóval történő fizetés esetén az esedékes diszkontálási költségek az adóst terhelik A számla dátuma a fizetési határidőre vonatkozóan minden esetben, és akkor is mértékadó, ha a címzett rajtunk kívül álló okokból az árut később kapta meg A fizetési határidő túllépése vagy a megrendelőnél a fizetőképesség hiányának fellépése, illetve egyéb fontos okok feljogosítanak minket arra, hogy választásunk szerint visszalépjünk a szerződéstől, vagy valamennyi követelésünket a megegyezett fizetési határidőre való tekintet nélkül azonnali esedékességgel követeljük, anélkül, hogy mindez teljesítési vagy kártérítési igény alapja lenne velünk szemben. 3. Tulajdonjog fenntartása 3.. Valamennyi áru teljes kifizetéséig, amibe a fizetésbe beszámított váltó beváltása is beletartozik, az áruink tulajdonjoga nálunk marad. Tulajdonjogunk elidegenítés esetén a vevő által elért eredményre, feldolgozás esetén (részarányosan) a végső termékre száll át. A vevőnek viszonteladás esetén tájékoztatnia kell átvevőjét a meglévő tulajdonjog-fenntartásról A vevőnek haladéktalanul értesítenie kell minket, ha harmadik fél a tulajdonjog-fenntartás mellett szállított áruinkra igényt tart, vagy igényét ezeken alátámasztja. A felmerülő jogérvényesítési költségek a vevőt terhelik. 4. Csomagolás és feladás 4.. A csomagolás a kereskedelemben szokásos módon a vevő költségére történik, és nem vesszük vissza. A csomagolás szokásos szállítóeszközöket feltéve történik A feladás telephelyünkről történik a megrendelő kockázatára, franco szállítás mellett is Az eladó csak akkor köteles biztosítást kötni, ha és amennyiben ez írásban rögzítésre került. 5. Modellváltozások 5.. Szerkezeti változtatások, tűrések és javítások jogát fenntartjuk Egyedi gyártásoknál, melyek minta, modell vagy rajz szerint készülnek, fenntartjuk a megrendelt darabszám 5%-a erejéig a több vagy kevesebb szállítás jogát. 6. Minőségi, mennyiségi kifogás 6.. Azokat a hiányosságokat vagy sérüléseket, melyek rendes bemeneti ellenőrzéskor felismerhetőek, az áru beérkezése után azonnal meg kell kifogásolni, nem felismerhető hiányosságokat azok fellépése után azonnal meg kell kifogásolni. Minden garanciális igény megszűnik azonban szállítás után 3 hónappal Darabszám vagy súlymennyiség esetén fennálló eltéréseket ezen kívül a vasútnál vagy a speditőr vállalatnál (fuvarozó) is meg kell reklamálni az áru beérkezésekor, és a különbözeteket igazolni kell. A hiányosságokat mutató darabokat bérmentesen haladéktalanul vissza kell küldeni számunkra Garancia 7.. Garanciát olyan módon teljesítünk, hogy olyan darabokat, melyek igazolhatóan hibás anyag vagy hiányos kivitelezés miatt 3 hónapon belül teljességgel használhatatlanná válnak, felszámítás nélkül pótoljuk, ha a megreklamált darabokat szállítás után 4 hónapon belül visszaküldik. 8. Visszáru 8.. Visszárut csak előzőleg beszerzett, írásos beleegyezés esetén, és a vásárlás helyére visszaszállított, sértetlen csomagolás, és állapot esetén veszünk át Egyedi gyártás esetén a megrendelt árut semmi esetre sem tudjuk visszavenni. 9. Szállítási késedelem és szállítási kötelezettségtől való mentesség 9.. A szállításra, illetve a szállítási határidőkre vonatkozó kötelezettséget hatályon kívül helyezi valamennyi olyan rendkívüli, és rajtunk kívül álló körülmény, mely jelentős üzemzavart okozott vagy az áru elküldését lehetetlenné tette Már legyártott árut, ha a küldés lehetetlenné vált, a vevő számlájára és kockázatára tárolni tudjuk. Az árut ebben az esetben leszállítottként az ügyfél részére kiszámlázzuk. 9.3 Ha szállítási késedelembe esünk, akkor a vevőnek hozzá kell járulnia egy méltányos, legkevesebb 6 hetes határidő-hosszabbításhoz. A vevő akkor már nem jogosult a szerződéstől való visszalépésre, ha - akár az utólagos határidő kitűzése után - a megrendelt áru gyártását már megkezdtük. 0. Egy szállítmány jellemzői 0.. Egy szállítmány jellemzőit nem lehet az egyes darabok jellemzői alapján megítélni.. Kártérítés, garancia korlátozása.. Valamennyi igény, melyet garancia vagy felmerülő kártérítés címén érvényesítenek velünk szemben, az érintett tárgy nettó számlaértékének nagyságára korlátozódik..2. Jogosultak vagyunk arra, hogy mindenféle garanciális igényt kiváltsunk cseredarabok készre-állításával. Árengedmény-igény nincs..3. Szerelési költségek, felszerelési költségek, karbantartási költségek címéből eredő kártérítési követeléseket stb. semmi esetre sem ismerünk el, vagy fizetünk meg..4. Az ügyfél akármilyen jogalapból származó, különösen késedelemből, a teljesítés lehetetlenségéből, pozitív követeléssértésből, szerződéskötéskor történő hibából, hiány következményeként eredő kárból, meg nem engedett tevékenységből eredő kártérítési igényei kizártak, amennyiben részünkről nem szándékosságon vagy súlyos gondatlanságon alapulnak. Szándékosság vagy súlyos gondatlanság meglétét az ügyfélnek kell bizonyítania. Az általunk adott utasításokat (beépítési, karbantartási előírások, a termékek alkalmazási területének megadása stb.) feltétlenül be kell tartani. Az utasítások figyelmen kívül hagyása, vagy a hivatali engedélyi feltételek figyelembe nem vétele esetén minden felelősségünk megszűnik..5. Azokért a károkért, melyek szakszerűtlen kezelés vagy alkalmazás, túlzott igénybevétel vagy természetes kopás következményei, felelősséget nem vállalunk. Nem vállalunk továbbá felelősséget gondatlanság miatt keletkező károkért, közvetett károkért vagy következményként bekövetkezett károkért..6. A termékfelelősségi törvény értelmében termékhibából eredő dologi károkért felelősségünk valamennyi a termékünk előállításában és eladásában részt vevő vállalat számára, valamint valamennyi vevőnk számára, amennyiben ezek vállalatok, kizárt. Szerződéses partnereink, amennyiben ezek vállalatok, vállalják azt a kötelezettséget, hogy ezt a mentesítő záradékot átvevőik számára kivetik, amennyiben ezek esetében ismételten vállalatokról van szó, és termékeink érintettek. 2. Teljesítés helye és bírói illetékesség 2.. Valamennyi a szerződés tárgyával kapcsolatos követelés teljesítési helye Bécs, amennyiben az árut a bécsi üzemben veszik át, amennyiben az árut a sebersdorfi üzemben veszik át, akkor Sebersdorf a teljesítés helye Az Európai Unió, valamint az Európai Gazdasági Közösség területéről származó szerződéses partnerek, valamint olyan szerződéses partnerek esetében, melyek székhelye olyan országban van, mely Ausztriával végrehajtási egyezményt kötött, valamennyi a szerződés tárgyával összefüggő követelésre a bírói illetékesség kizárólagos székhelye Bécs Olyan szerződéses partnerek esetében, melyek olyan országból származnak, melyek nem tartoznak a 2.2 pont alá, a bírói illetékesség székhelye Bécs. Az eladó fenntartja magának a jogot, hogy a mindenkori országban a mindenkor illetékes bíróságnál a szerződés tárgyával kapcsolatos követelésért pert indítson Jelen Eladási, szállítási és fizetési feltételekhez kiegészítésképpen kizárólag az osztrák jog alkalmazható. A Bécsi Vételi Egyezmény alkalmazása kizárt. 95

98 HERZ A HERZ Armaturen Európában lévő hét gyártási székhelyével és számos nemzetközi leányvállalatával és képviseletével világszerte az egyetlen osztrák, és az egyik legjelentősebb európai fűtőtest-, termosztátszelep-, fűtési és csőszerelvény-gyártó cég. Évtizedes, a fűtés- és szabályozástechnika területén meglévő tapasztalata és termelés-szakosítása képezi az innovatív, sikeres formai és esztétikai megoldásokat felmutató termékek fejlesztésének alapját. A HERZ az idők folyamán A Gebauer és Lehner család már 896-ban letette Bécs vonzáskörzetében, a Herz utca 0. szám alatt egy világmárka alapjait. A HERZ szimbóluma először termékmárka lett, aztán vették át a cég nevébe. A több, mint 00 évvel ezelőtt univerzális szerelvénygyártó cégként alapított HERZ folyamatos műszaki innovációkkal és legmagasabb minőséggel kombinált modern termékdizájn révén vált a fűtési szerelvények egyik világszerte vezető szakértőjévé. Neves európai rendszerszolgáltatókkal együtt a HERZ Armaturen méretre szabott koncepciókat hoz létre a szabályzó szerelvények energia- és fűtésköltségtakarékos alkalmazására. A DE LUXE termosztátsorozat a HERZ válasza arra a trendre, mely a fűtési ágazatban több dizájnt kíván. HERZ a világban A HERZ által gyártott szelepeket és csatlakozókat Európa szerte saját leányvállalatain keresztül értékesíti, mint például Angliában, Németországban, Csehországban, Lengyelországban, Szlovákiában, Ukrajnában, Magyarországon, Romániában, Bulgáriában, Oroszországban és a Balti országokban, és független kereskedőkön, ill. képviseleteken keresztül, akikkel már régóta jól kialakult kapcsolat működik. Összességében a HERZ több, mint 50 országban van jelen, Európában és attól távolabb, a Közel-Keleten, Észak-, és Dél-Amerikában, Japánban és Új Zélandon. Minőség a HERZ-nél A HERZ Armatúra fejlett menedzsmentrendszerrel rendelkezik, mely ISO 900 szerint minősítésre került. Ezenkívül minden országban a nemzeti engedélyezésen bevizsgált termékpalettánk van. A HERZ által gyártott termosztatikus szelepek az európai EN25 szabvánnyal összhangban vannak. A minőséget, amit több nemzeti és nemzetközi oklevél is bizonyított, tovább növeli a HERZ által biztosított 5 éves garancia, ami minden HERZ termékre kiterjed amit a HERZ garancia feltételei-ben olvashatók. 96

99 Cikkszám oldal , , , , , , Cikkszám Cikkszámok jegyzéke oldal , , , , , , , Cikkszám A HERZ rendelési számai hét számjegyből állnak. Az első két betű az alkalmazás módjára utal, a 3-5 számjegy a cikkszámot jelöli, míg az utolsó két számjegy a kivitelt határozza meg. oldal , , 4, 9, , 23, , , , , , , , Cikkszám oldal ,, 5, , 8 -, , 9, , , , 3, 8, 9, , , 3, , 3, , 3, , 3, , , , 9 3F F F F F F F F F F F794 20, 62 3F795 20, 62 3F F F799 20, 2 3F Présfittingek 7-87

100 HERZ Armatúra Hungária Kft. Budapest, 72 Rétifarkas u. 0. Telefon: Fax: printed by Belloprint Ltd. H-008
