1 IMMERPAN Acél lapradiátorok

2 IMMERPAN, AZ ÚJ TERMÉKVONAL AZ IMMERGAS KÍNÁLATÁBAN Az Immergas a felhasználói igények széleskörű kiszolgálása érdekében acél lapradiátorokkal bővíti termékskáláját, melyeket Immerpan márkanéven tesz elérhetővé. Az Immergas új lapradiátorai esetében a nagy hatásfok kompakt méretekkel párosul. Ennek, valamint elegáns megjelenésüknek köszönhetően minden otthon ideális hőleadói lehetnek. Az Immerpan radiátorok optimális kiegészítői a csúcstechnikát képviselõ Immergas gázkazánoknak. GARANTÁLT MINŐSÉG Az Immerpan lapradiátorok 1,2 mm vastagságú acéllemezből készülnek. Üzemi nyomásuk legfeljebb 10 bar, hőmérsékletük 120 C lehet. Az Immerpan radiátorok kiemelkedő minőségére garancia, hogy az Immergas 10 évig vállalja a jótállást, valamint a gyártás során az ISO 9001:2000-nek megfelelő minőség-biztosítási rendszert alkalmaznak. Az új radiátorcsalád fehér (RAL 9010) színben készül, és mindenben megfelel az MSZ EN 442 szabványnak. TELEPÍTÉSI AJÁNLÁSOK Az Immerpan radiátorokat legfeljebb 120 C-os üzemi hőmérsékletű vizes rendszerhez szabad telepíteni. Különösen alkalmasak alacsony hőmérsékletű fűtési rendszerekhez, melyekben ideális kiegészítői az Immergas kondenzációs gázkazánjainak. A leghatékonyabb hőleadás érdekében az alábbi távolságokat célszerű figyelembe venni a telepítés során: 4 cm a faltól, 12 cm a padlótól, 10 cm a falfülke felső síkjától mérve. A szállítási sérülések megelőzése érdekében minden egyes radiátort különleges csomagolással védünk. A felszereléshez szükséges minden tartozék a gyári csomagolás része. MINDEN IGÉNYRE Az Immerpan radiátorok 6 különböző kivitelben elérhetők, szelepes és szelep nélküli változatban egyaránt. Hosszuk 400 és 3000 mm, míg építési távolságuk 300 és 900 mm között változik. A szelep nélküli változatok esetében 2-2 csatlakozási pont áll rendelkezésre a radiátor jobb és bal oldalán. A szelepes (CV jelölésű) kivitelűek esetében két további csatlakozási pont található a radiátorok alján. Mindkét típus gyári tartozékai a fali rögzítők.

3

4 FIZIKAI JELLEMZÕK PK-11 Magasság (mm) Víztartalom (l/m) Hagyományos kivitelű Tömeg (kg/m) Szelepes kivitelű 300 1,65 7,95 8, ,75 13,25 13, ,30 15,90 15, ,95 23,85 24,89 PKKP ,10 16,90 15, ,30 26,50 27, ,20 33,80 30, ,60 47,30 48,25 PKKPKP ,00 23,75 24, ,33 39,58 38, ,00 47,50 46, ,00 71,25 72,55 L A A1 A2 Rögzítőmm mm mm mm fülek száma , , , , , , , , , , , , , , , , , , , , A csatlakozások mérete mindkét kivitel esetén 1/2 -os belső menet. H H1* H2 H3 mm mm mm mm *Hagyományos kivitel esetén kötéstávolság, szelepes kivitel esetén a termofej, a légtelenítő és a záródugók helyét adja meg. Szelepes kivitel Szelepes kivitelnél a tartók a radiátorok alsó és felső élét fogják, így ezek (a PK-11 kivételével) forgathatóak. A szelepes radiátorokhoz átalakító nélkül Heimeier termosztatikus fej csatlakoztatható. Hagyományos kivitelű PK-11, PKKP-22, PKKPKP-33

5 Magasság (mm) szelepes kivitel hagyományos kivitel Hosszúság (mm) PK-11 PKKP-22 PKKPKP NÉVLEGES HŐTELJESÍTMÉNY ÉRTÉKEK Az értékek az oldalsó és a felső takaróelemekkel együtt értendők, Wattban kifejezve, az MSZ EN 442 szabványnak megfelelően, 75/65 C hőfoklépcső és 20 C helyiséghőmérséklet mellett.

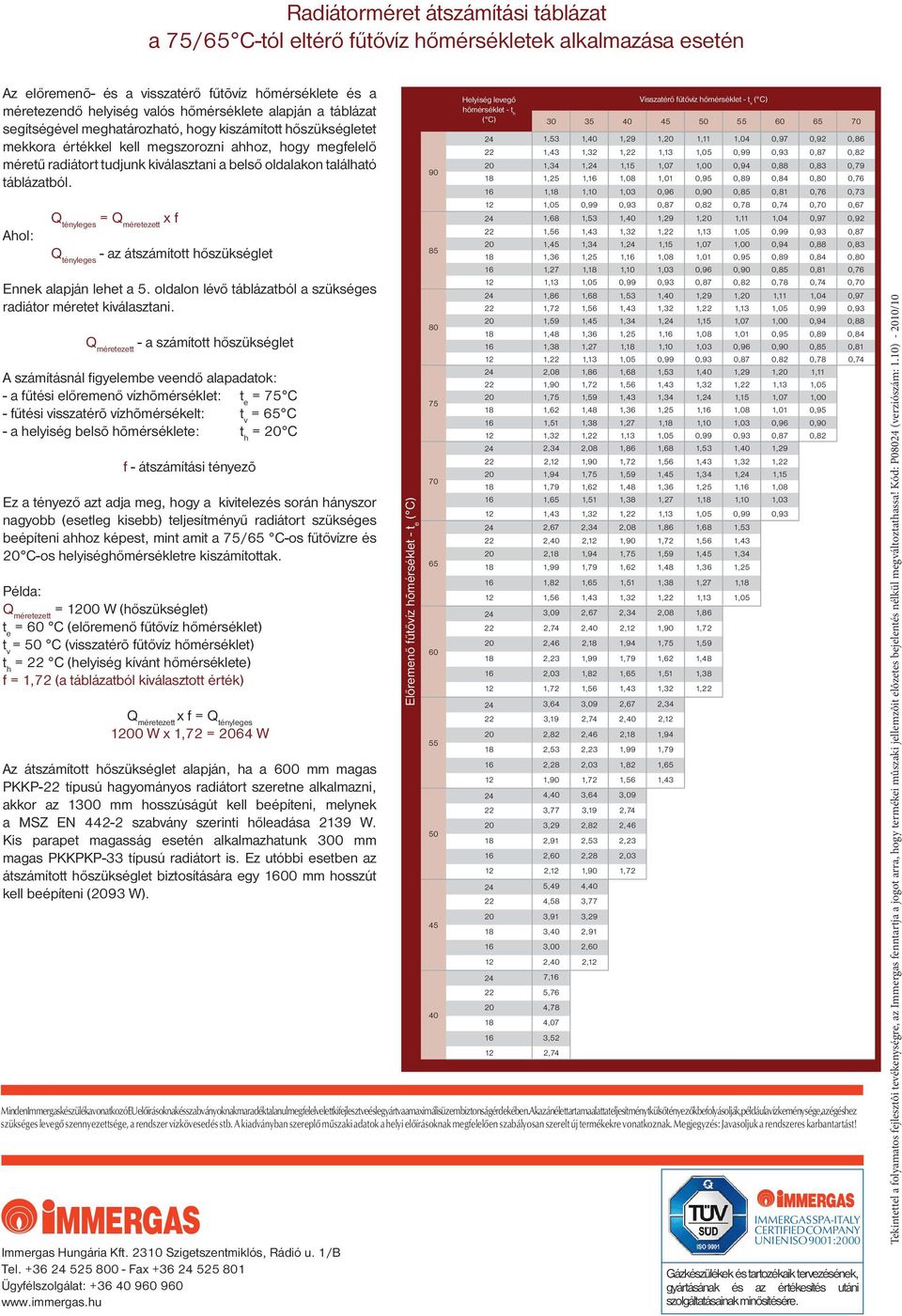

6 Radiátorméret átszámítási táblázat a 75/65 C-tól eltérő fűtővíz hőmérsékletek alkalmazása esetén Az előremenõ- és a visszatérő fűtõvíz hőmérséklete és a méretezendő helyiség valós hőmérséklete alapján a táblázat segítségével meghatározható, hogy kiszámított hőszükségletet mekkora értékkel kell megszorozni ahhoz, hogy megfelelő méretű radiátort tudjunk kiválasztani a belső oldalakon található táblázatból. Ahol: Q tényleges = Q méretezett x f Q tényleges - az átszámított hőszükséglet Ennek alapján lehet a 5. oldalon lévő táblázatból a szükséges radiátor méretet kiválasztani. Q méretezett - a számított hőszükséglet A számításnál figyelembe veendő alapadatok: - a fűtési előremenő vízhõmérséklet: t e = 75 C - fűtési visszatérõ vízhõmérsékelt: t v = 65 C - a helyiség belsõ hõmérséklete: t h = 20 C f - átszámítási tényezõ Ez a tényező azt adja meg, hogy a kivitelezés során hányszor nagyobb (esetleg kisebb) teljesítményű radiátort szükséges beépíteni ahhoz képest, mint amit a 75/65 C-os fűtővízre és 20 C-os helyiséghőmérsékletre kiszámítottak. Példa: Q méretezett = 1200 W (hőszükséglet) t e = 60 C (előremenő fűtővíz hőmérséklet) t v = 50 C (visszatérõ fűtővíz hőmérséklet) t h = 22 C (helyiség kívánt hőmérséklete) f = 1,72 (a táblázatból kiválasztott érték) Q méretezett x f = Q tényleges 1200 W x 1,72 = 2064 W Az átszámított hőszükséglet alapján, ha a 600 mm magas PKKP-22 típusú hagyományos radiátort szeretne alkalmazni, akkor az 1300 mm hosszúságút kell beépíteni, melynek a MSZ EN szabvány szerinti hőleadása 2139 W. Kis parapet magasság esetén alkalmazhatunk 300 mm magas PKKPKP-33 típusú radiátort is. Ez utóbbi esetben az átszámított hőszükséglet biztosítására egy 1600 mm hosszút kell beépíteni (2093 W). Előremenő fűtővíz hõmérséklet - t e ( C) Helyiség levegő hőmérséklet - t h ( C) Visszatérő fűtővíz hőmérséklet - t v ( C) ,53 1,40 1,29 1,20 1,11 1,04 0,97 0,92 0, ,43 1,32 1,22 1,13 1,05 0,99 0,93 0,87 0, ,34 1,24 1,15 1,07 1,00 0,94 0,88 0,83 0, ,25 1,16 1,08 1,01 0,95 0,89 0,84 0,80 0, ,18 1,10 1,03 0,96 0,90 0,85 0,81 0,76 0, ,05 0,99 0,93 0,87 0,82 0,78 0,74 0,70 0, ,68 1,53 1,40 1,29 1,20 1,11 1,04 0,97 0, ,56 1,43 1,32 1,22 1,13 1,05 0,99 0,93 0, ,45 1,34 1,24 1,15 1,07 1,00 0,94 0,88 0, ,36 1,25 1,16 1,08 1,01 0,95 0,89 0,84 0, ,27 1,18 1,10 1,03 0,96 0,90 0,85 0,81 0, ,13 1,05 0,99 0,93 0,87 0,82 0,78 0,74 0, ,86 1,68 1,53 1,40 1,29 1,20 1,11 1,04 0, ,72 1,56 1,43 1,32 1,22 1,13 1,05 0,99 0, ,59 1,45 1,34 1,24 1,15 1,07 1,00 0,94 0, ,48 1,36 1,25 1,16 1,08 1,01 0,95 0,89 0, ,38 1,27 1,18 1,10 1,03 0,96 0,90 0,85 0, ,22 1,13 1,05 0,99 0,93 0,87 0,82 0,78 0, ,08 1,86 1,68 1,53 1,40 1,29 1,20 1, ,90 1,72 1,56 1,43 1,32 1,22 1,13 1, ,75 1,59 1,43 1,34 1,24 1,15 1,07 1, ,62 1,48 1,36 1,25 1,16 1,08 1,01 0, ,51 1,38 1,27 1,18 1,10 1,03 0,96 0, ,32 1,22 1,13 1,05 0,99 0,93 0,87 0, ,34 2,08 1,86 1,68 1,53 1,40 1, ,12 1,90 1,72 1,56 1,43 1,32 1, ,94 1,75 1,59 1,45 1,34 1,24 1, ,79 1,62 1,48 1,36 1,25 1,16 1, ,65 1,51 1,38 1,27 1,18 1,10 1, ,43 1,32 1,22 1,13 1,05 0,99 0, ,67 2,34 2,08 1,86 1,68 1, ,40 2,12 1,90 1,72 1,56 1, ,18 1,94 1,75 1,59 1,45 1, ,99 1,79 1,62 1,48 1,36 1, ,82 1,65 1,51 1,38 1,27 1, ,56 1,43 1,32 1,22 1,13 1, ,09 2,67 2,34 2,08 1, ,74 2,40 2,12 1,90 1, ,46 2,18 1,94 1,75 1, ,23 1,99 1,79 1,62 1, ,03 1,82 1,65 1,51 1, ,72 1,56 1,43 1,32 1, ,64 3,09 2,67 2, ,19 2,74 2,40 2, ,82 2,46 2,18 1, ,53 2,23 1,99 1, ,28 2,03 1,82 1, ,90 1,72 1,56 1, ,40 3,64 3, ,77 3,19 2, ,29 2,82 2, ,91 2,53 2, ,60 2,28 2, ,12 1,90 1, ,49 4, ,58 3, ,91 3, ,40 2, ,00 2, ,40 2, , , , , , ,74 Minden Immergas készülék a vonatkozó EU előírásoknak és szabványoknak maradéktalanul megfelelve lett kifejlesztve és legyártva a maximális üzembiztonság érdekében. A kazán élettartama alatt a teljesítményt külső tényezők befolyásolják, például a víz keménysége, az égéshez szükséges levegő szennyezettsége, a rendszer vízkövesedés stb. A kiadványban szereplő műszaki adatok a helyi előírásoknak megfelelően szabályosan szerelt új termékekre vonatkoznak. Megjegyzés: Javasoljuk a rendszeres karbantartást! Immergas Hungária Kft Szigetszentmiklós, Rádió u. 1/B Tel Fax Ügyfélszolgálat: IMMERGAS SPA - ITALY CERTIFIED COMPANY UNI EN ISO 9001:2000 Gázkészülékek és tartozékaik tervezésének, gyártásának és az értékesítés utáni szolgáltatásainak minősítésére. Tekintettel a folyamatos fejlesztôi tevékenységre, az Immergas fenntartja a jogot arra, hogy termékei mûszaki jellemzôit elôzetes bejelentés nélkül megváltoztathassa! Kód: P08024 (verziószám: 1.10) /10
