1 MICRO-D Mikroprocesszoros vezérlő egység TV 32 fan-coil egységhez

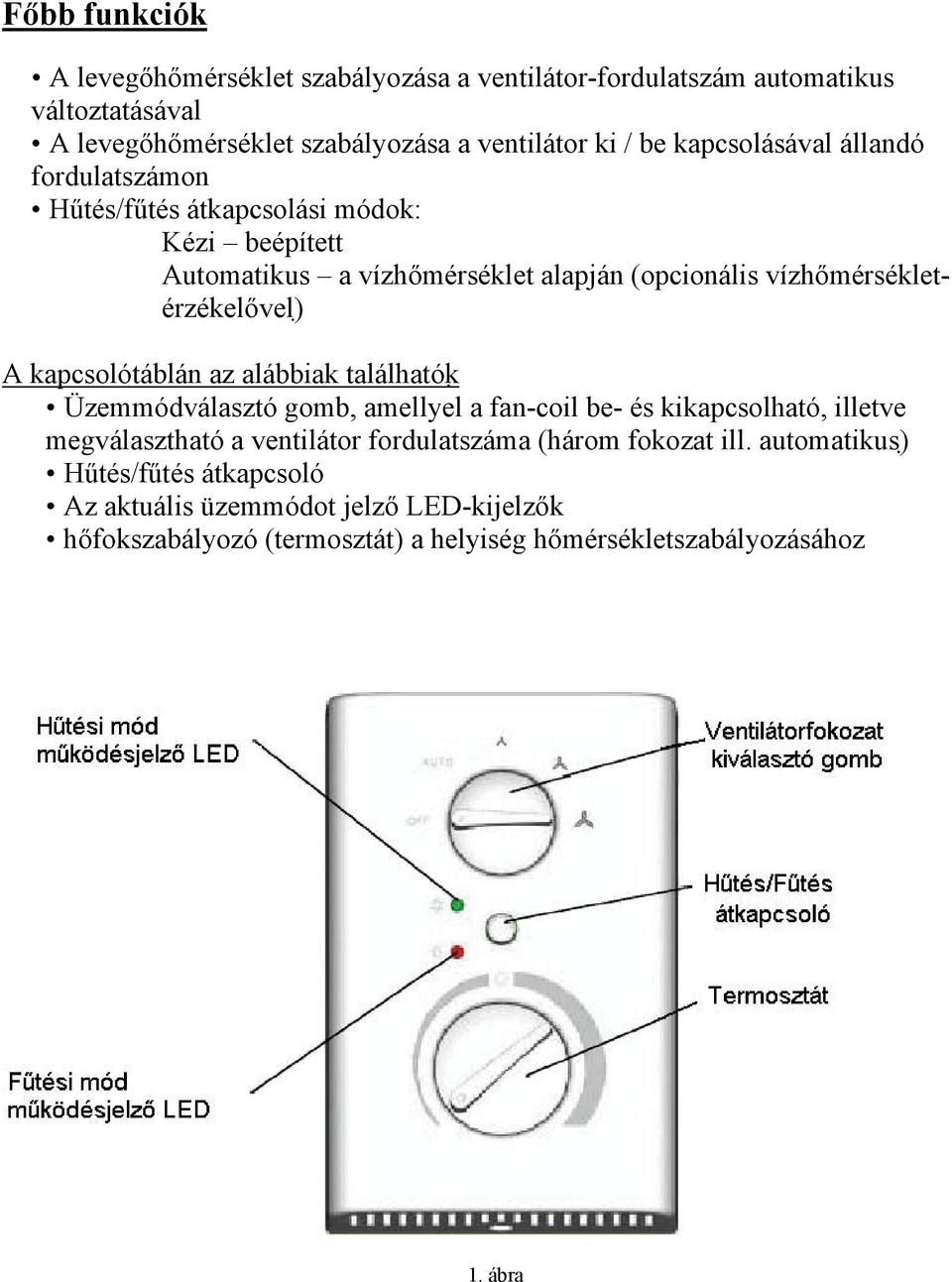

2 Főbb funkciók A levegőhőmérséklet szabályozása a ventilátor-fordulatszám automatikus változtatásával A levegőhőmérséklet szabályozása a ventilátor ki / be kapcsolásával állandó fordulatszámon Hűtés/fűtés átkapcsolási módok: Kézi beépített Automatikus a vízhőmérséklet alapján (opcionális vízhőmérsékletérzékelővel) A kapcsolótáblán az alábbiak találhatók Üzemmódválasztó gomb, amellyel a fan-coil be- és kikapcsolható, illetve megválasztható a ventilátor fordulatszáma (három fokozat ill. automatikus) Hűtés/fűtés átkapcsoló Az aktuális üzemmódot jelző LED-kijelzők hőfokszabályozó (termosztát) a helyiség hőmérsékletszabályozásához 1. ábra

3 Hőmérsékleti tartomány A hőfokszabályozó választókapcsolója körüli jelzés a hőmérsékleti tartományt ábrázolja a minimálistól a közepesen át a maximális hőmérsékletig. A tartomány a 2. ábrán látható módon különböző hőmérsékleti értékekre utal a választott üzemmódtól hűtés/fűtés függően. LED-kijelzők 2. ábra A különböző kombinációkban kigyulladó LED-kijelzők a vezérlőegység különböző műveleteit és üzemállapotát jelzik: A kék LED-kijelző világít Azt jelzi, hogy a Hűtés üzemmód érvényes. A fan-coil működik, vagy a hőfokszabályozó utasítását várja. A vörös LED-kijelző világít Azt jelzi, hogy a Fűtés üzemmód érvényes. A fan-coil működik, vagy a hőfokszabályozó utasítását várja. A kék és a vörös LED-kijelző egyszerre világít Azt jelzi, hogy a fan-coil nem kap működést-engedélyező jelet: A vízhőmérséklet nem engedélyezi a levegőhűtési vagy -fűtési funkciókat (lásd a A vízhőmérsékleten alapuló automatikus hűtés/fűtés átkapcsolási üzemmód c. részt). A kék LED-kijelző villog Ez azt jelenti, hogy hűtési üzemmódban a hőfokszabályozó vezérlőjelet küldött a fan-coilra a ventilátor indításához. A kijelző akkor villog, ha a helyiség hőmérséklete és a beállított hűtési hőmérséklet megegyezik: A hőfokszabályozó gomb forgatásával a helyiség levegőjének a hőmérséklete bármikor leolvasható a hőfokszabályozó skálán.

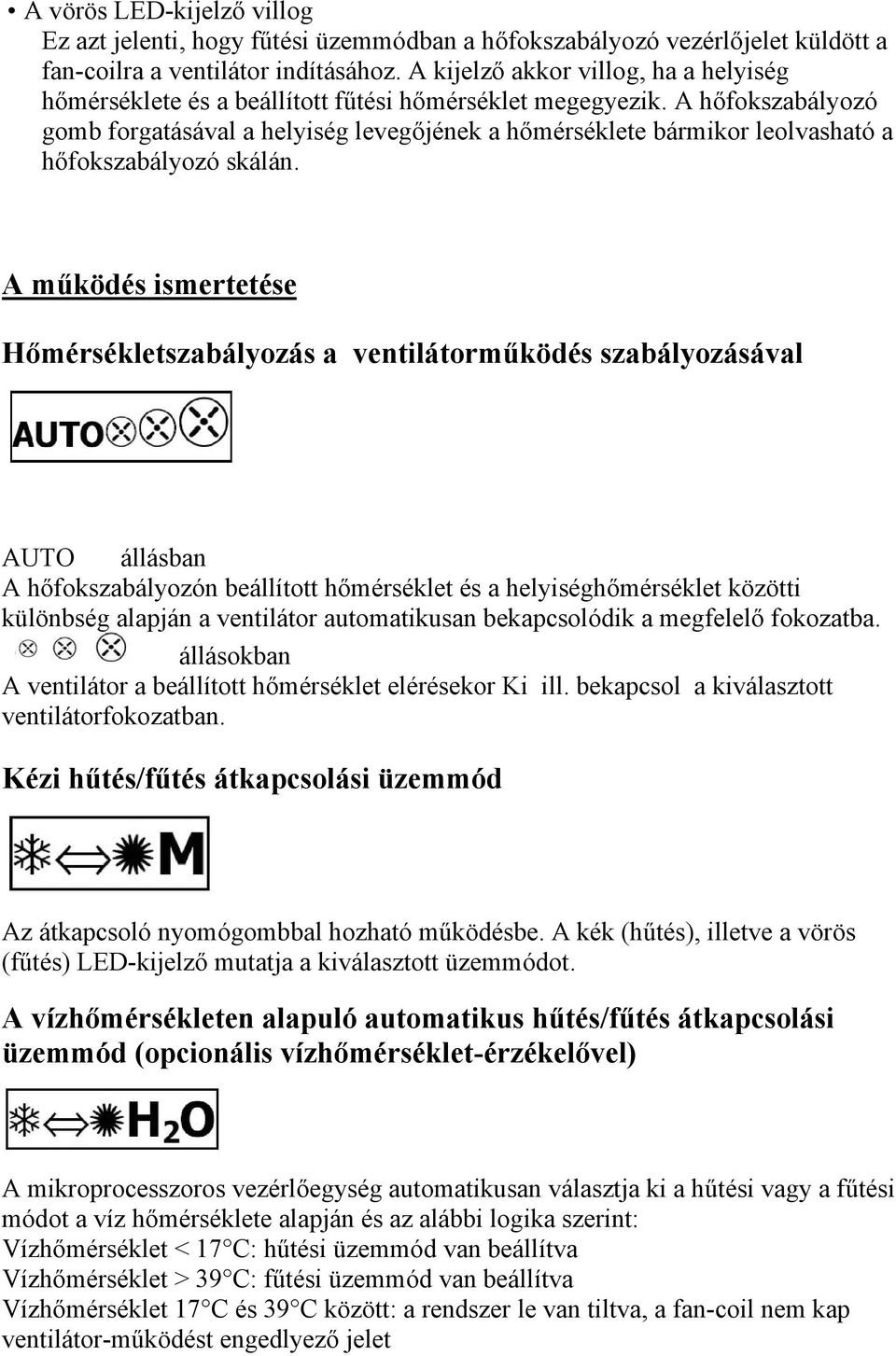

4 A vörös LED-kijelző villog Ez azt jelenti, hogy fűtési üzemmódban a hőfokszabályozó vezérlőjelet küldött a fan-coilra a ventilátor indításához. A kijelző akkor villog, ha a helyiség hőmérséklete és a beállított fűtési hőmérséklet megegyezik. A hőfokszabályozó gomb forgatásával a helyiség levegőjének a hőmérséklete bármikor leolvasható a hőfokszabályozó skálán. A működés ismertetése Hőmérsékletszabályozás a ventilátorműködés szabályozásával AUTO állásban A hőfokszabályozón beállított hőmérséklet és a helyiséghőmérséklet közötti különbség alapján a ventilátor automatikusan bekapcsolódik a megfelelő fokozatba. állásokban A ventilátor a beállított hőmérséklet elérésekor Ki ill. bekapcsol a kiválasztott ventilátorfokozatban. Kézi hűtés/fűtés átkapcsolási üzemmód Az átkapcsoló nyomógombbal hozható működésbe. A kék (hűtés), illetve a vörös (fűtés) LED-kijelző mutatja a kiválasztott üzemmódot. A vízhőmérsékleten alapuló automatikus hűtés/fűtés átkapcsolási üzemmód (opcionális vízhőmérséklet-érzékelővel) A mikroprocesszoros vezérlőegység automatikusan választja ki a hűtési vagy a fűtési módot a víz hőmérséklete alapján és az alábbi logika szerint: Vízhőmérséklet < 17 C: hűtési üzemmód van beállítva Vízhőmérséklet > 39 C: fűtési üzemmód van beállítva Vízhőmérséklet 17 C és 39 C között: a rendszer le van tiltva, a fan-coil nem kap ventilátor-működést engedlyező jelet

5 Műszaki adatok és üzemi határértékek Tárolási hőmérséklet: -40 C +85 C Üzemi hőmérséklet: 0 C +40 C A hőmérsékletérzékelők pontossága: +/-0,5 C Maximális áramerősség a V1, V2 és V3 (ventilátorfordulatszám) kivezetésen: 1,1 A Lehetséges kiépítések Alap beállítás aktivizált funkciók listája: hőmérsékletszabályozás a ventilátor-működés szabályozásával kézi hűtés/fűtés átkapcsolási üzemmód Kiépítés vízhőmérséklet-érzékelővel (opcionális) aktivizált funkciók listája: hőmérsékletszabályozás a ventilátor-működés szabályozásával automatikus hűtés/fűtés kapcsolási mód a vízhőmérséklet alapján Figyelem! A vízhőmérséklet-érzékelő csatlakoztatásával az automatikus hűtés/fűtés átkapcsolási üzemmód automatikusan működésbe lép, a kézi átkapcsolási lehetőség megszünik!

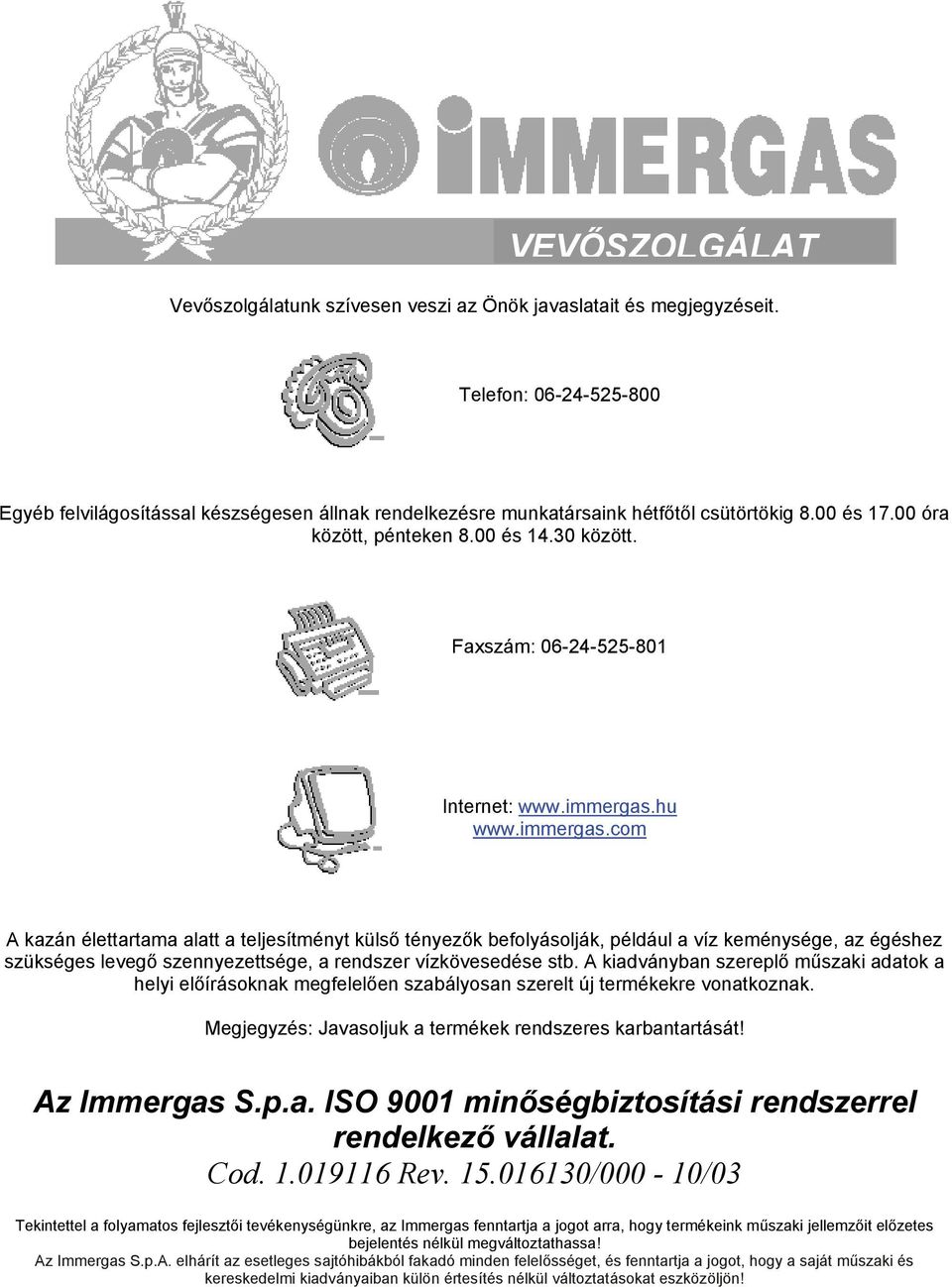

6 VEVŐSZOLGÁLAT Vevőszolgálatunk szívesen veszi az Önök javaslatait és megjegyzéseit. Telefon: Egyéb felvilágosítással készségesen állnak rendelkezésre munkatársaink hétfőtől csütörtökig 8.00 és óra között, pénteken 8.00 és között. Faxszám: Internet: A kazán élettartama alatt a teljesítményt külső tényezők befolyásolják, például a víz keménysége, az égéshez szükséges levegő szennyezettsége, a rendszer vízkövesedése stb. A kiadványban szereplő műszaki adatok a helyi előírásoknak megfelelően szabályosan szerelt új termékekre vonatkoznak. Megjegyzés: Javasoljuk a termékek rendszeres karbantartását! Az Immergas S.p.a. ISO 9001 minőségbiztosítási rendszerrel rendelkező vállalat. Cod Rev /000-10/03 Tekintettel a folyamatos fejlesztői tevékenységünkre, az Immergas fenntartja a jogot arra, hogy termékeink műszaki jellemzőit előzetes bejelentés nélkül megváltoztathassa! Az Immergas S.p.A. elhárít az esetleges sajtóhibákból fakadó minden felelősséget, és fenntartja a jogot, hogy a saját műszaki és kereskedelmi kiadványaiban külön értesítés nélkül változtatásokat eszközöljön!
