Szobatermosztát, 4-csöves fan-coil rendszerhez

Átírás

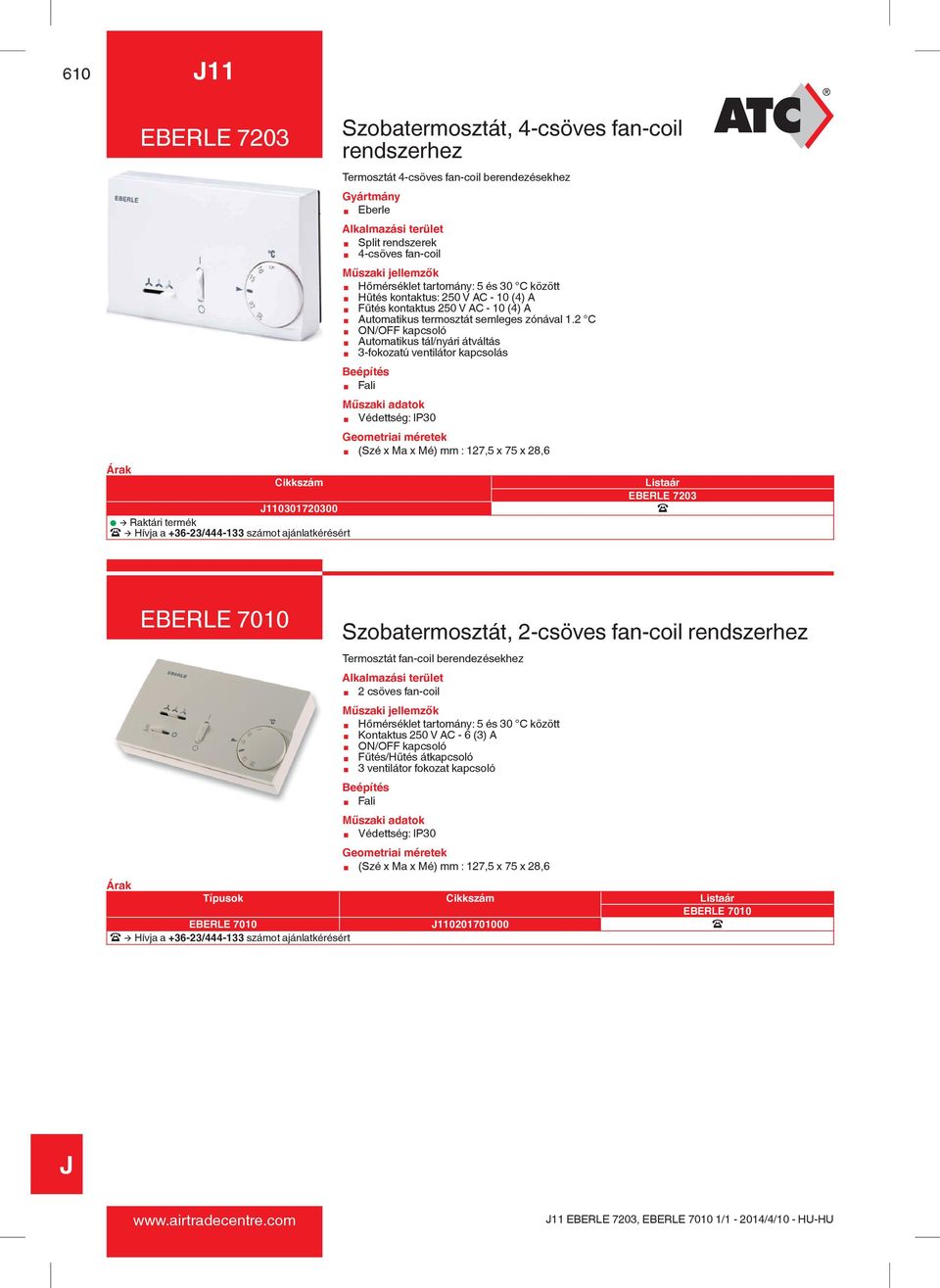

1 EBERLE 7203 Cikkszám Szobatermosztát, 4-csöves fan-coil rendszerhez Termosztát 4-csöves fan-coil berendezésekhez Eberle Split rendszerek 4-csöves fan-coil Hűtés kontaktus: 250 V AC - 10 (4) A Fűtés kontaktus 250 V AC - 10 (4) A Automatikus termosztát semleges zónával 1.2 C Automatikus tál/nyári átváltás 3-fokozatú ventilátor kapcsolás EBERLE 7203 U EBERLE 7010 Szobatermosztát, 2-csöves fan-coil rendszerhez Termosztát fan-coil berendezésekhez 2 csöves fan-coil Kontaktus 250 V AC - 6 (3) A Fűtés/Hűtés átkapcsoló 3 ventilátor fokozat kapcsoló EBERLE 7010 EBERLE U 11 EBERLE 7203, EBERLE /1-2014/4/10 - HU-HU

2 Termosztát 2 csöves rendszerekhez (hűtés vagy fűtés). Eberle Split rendszerek 2 csöves fan-coil Kontaktus 250 V AC - 6 (3) A 3 ventilátor fokozat kapcsoló Téli/Nyári átváltó kapcsoló Cikkszám Szobatermosztát, 2-csöves fan-coil rendszerhez EBERLE 7012 EBERLE 7012 U Szobatermosztát, 2 vagy 4-csöves fan-coil rendszerhez Termosztát fan-coil berendezésekhez 2 csöves fan-coil 4 csöves fan-coil Kontaktus 250 V AC - 6 (3) A Fűtés/Hűtés átkapcsoló 3 ventilátor fokozat kapcsoló Légoldali szabályzásra EBERLE 7015 EBERLE 7015 EBERLE U 11 EBERLE 7012, EBERLE /1-2014/4/10 - HU-HU

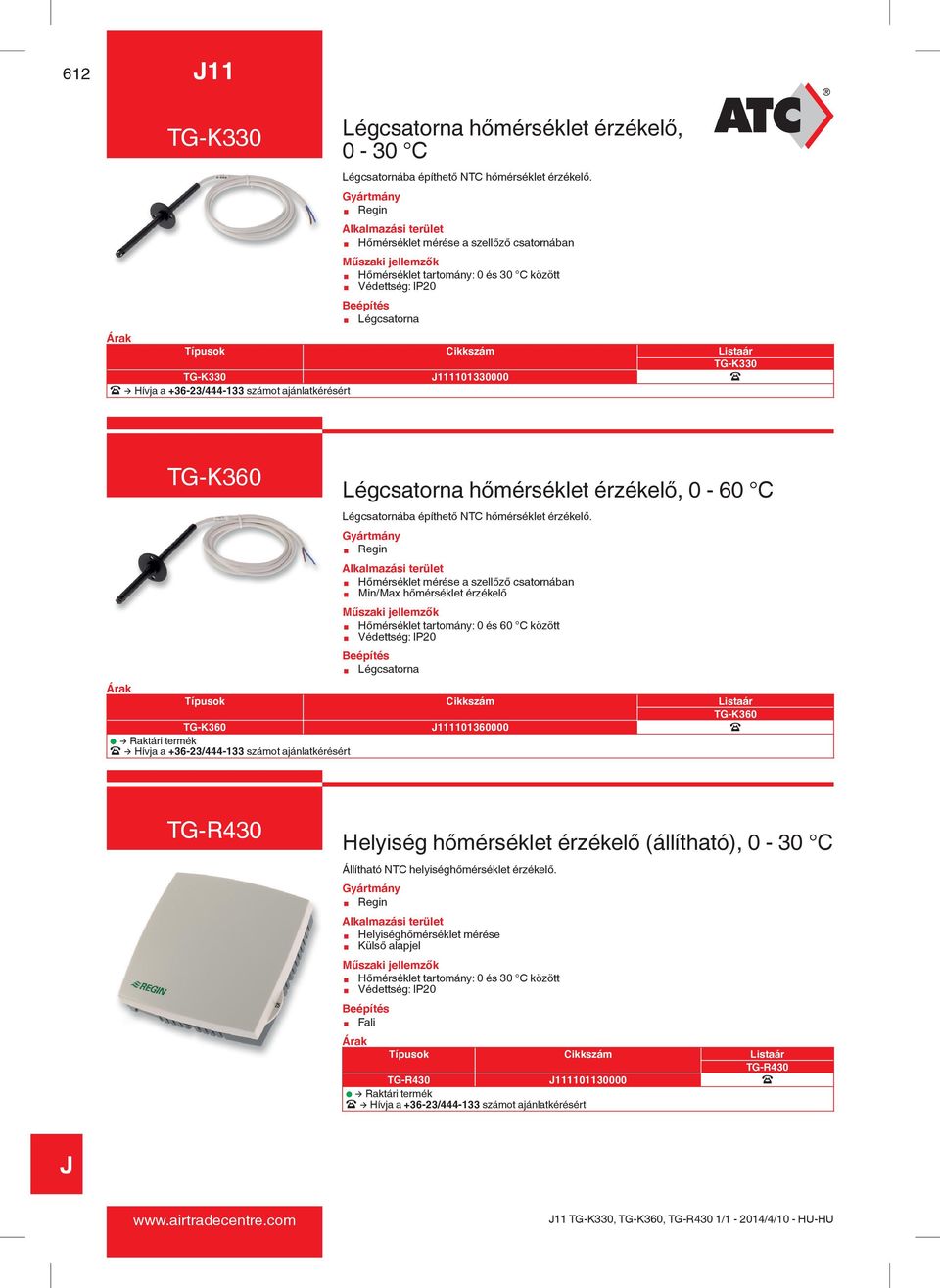

3 TG-K330 Légcsatorna hőmérséklet érzékelő, 0-30 C Légcsatornába építhető NTC hőmérséklet érzékelő. Hőmérséklet mérése a szellőző csatornában Hőmérséklet tartomány: 0 és 30 C között Légcsatorna TG-K330 TG-K U TG-K360 Légcsatorna hőmérséklet érzékelő, 0-60 C Légcsatornába építhető NTC hőmérséklet érzékelő. Hőmérséklet mérése a szellőző csatornában Min/Max hőmérséklet érzékelő Hőmérséklet tartomány: 0 és 60 C között Légcsatorna TG-K360 TG-K U TG-R430 Helyiség hőmérséklet érzékelő (állítható), 0-30 C Állítható NTC helyiséghőmérséklet érzékelő. Helyiséghőmérséklet mérése Külső alapjel Hőmérséklet tartomány: 0 és 30 C között TG-R430 TG-R U 11 TG-K330, TG-K360, TG-R430 1/1-2014/4/10 - HU-HU

4 Előprogramozott, egyszerűen konfigurálható HVAC szabályzó numerikus/grafikus kijelzővel. Hőmérséklet szabályzás CO2 szabályzás Páratartalom szabályzás Nyomásszabályzás Nyomásszabályzás kültéri jelfogadással Elektromos betáplálás: 24 V AC 1 analóg bemenet PT1000-hez 1 digitális bement 1 univerzális bemenet, 0-10 V DC vagy digital 2 analóg kimenet, 0-10 V DC DIN sín Tartozékok, kiegészítők Transzformátor 230 / 24 V AC, TRAFO 15/D Légcsatornába építhető hőmérséklet érzékelő, TG-KH/PT1000 / TG-K3/PT1000 Helyiséghőmérséklet érzékelő, TG-R5/PT1000 Külső léghőmérséklet érzékelő, TG-UH/PT1000 Nyomástávadó, DMD Nyomáskapcsoló, DTV CO2 távadó, CO2RT (szobai) / CO2DT (légcst.) Páratartalom távadó, HRT (szobai) / HDT-3200 (légcsat.) Áramfelvétel consumpition : 6 VA Üzemmódok HVAC szabályzó légkezelőkhöz Hőmérséklet szabályzás: az érzékelőnél lévő hőmérsékletet a kívánt értéken tartja az AO1 és az AO2 kimeneti jelekkel. Egyszerű PI vezérlőhurok használatos. Az AO1 kimenet az alábbiak szerint konfigurálható: Fűtés / Hűtés / átmenet, az AO2 kimenet az alábbiak szerint konfigurálható: nem használatos / Hűtés / Fűtés / szabályzó zsalu. CO2 szabályzás: a kért CO2-értéket a kívánt értéken tartja az AO1 kimeneti jellel. Egyszerű PI vezérlőhurok használatos. A kimeneti jel értéke emelkedni fog, amennyiben a CO2-érték a kívánt érték felett van. Páratartalom szabályzás: az érzékelőnél lévő páratartalmat a kívánt értéken tartja az AO1 és az AO2 kimeneti jelekkel. AO1 jel a párásításhoz az AO2 jel a párátlanításhoz használható. Egyszerű PI vezérlőhurok használatos. A párásítás és a párátlanítás egyidejűleg használható, a semleges (neutrális) zóna a kettő között állítható be. Nyomásszabályzás: a kért nyomásértéket a kívánt értéken tartja az AO1 kimeneti jellel. Egyszerű PI vezérlőhurok használatos. A kimeneti jel értéke emelkedni fog, amennyiben a nyomásérték jel a kívánt érték alatt van. Nyomásszabályzás külső hőmérséklet kompenzálással: kért nyomásértéket a kívánt értéken tartja az AO1 kimeneti jellel. A beállított érték automatikusan változik a külső hőmérséklet függvényében. Egyszerű PI vezérlőhurok használatos. A kimeneti jel értéke emelkedni fog, amennyiben a CO2-érték a kívánt érték felett van. A kimeneti jel értéke emelkedni fog, amennyiben a nyomásérték jel a kívánt érték alatt van. A beállított érték folyamatosan követi a nyomás-külső hőmérsékletváltozást. Beállítások Hőmérsékleti értékek: 1. Hőmérséklet: C 2. Hiszterézis: 0 és 10 C között 3. P-csatorna: 0-99 s 4. I-idő: s 5. Min-határoló zsalu: 0-99% További beállítások 1. CO2 érték: ppm (a beállítható érték az érzékelő típusától függ) 2. Páratartalom érték: % 3. Nyomástartás érték: kpa (a beállítható érték az érzékelő típusától függ) 4. P-csatorna: % 5. I-idő: s 6. Külső léghőmérséklet kompenzáció, indítás: -30 to 50 C 7. Nyomás -20 C-os külső léghőmérsékletnél: kpa OPTIGO 5 Típusok Cikkszám / OPTIGO 5 DTV (**) CONNECTIONSET (**) HRT (**) OPTIGO 5 U U U U (**) DTV: Lásd 614. oldalon; CONNECTIONSET: Lásd 614. oldalon; HRT: Lásd 615. oldalon 11 OPTIGO 5 1/1-2014/4/10 - HU-HU

5 DTV Nyomáskülönbség kapcsoló Nyomáskülönbség kapcsoló átváltó kontaktussal. Szűrőfigyelés Ventilátor felügyelet Alapjel átváltó kontaktushoz: 20 és 200 Pa között (DTV 200) Alapjel átváltó kontaktushoz: 50 és 500 Pa között (DTV 500) Átváltó kontaktus 250 V AC - 1 A Védettség: IP54 / Légcsatorna Tartozékok, kiegészítők Flexibilis cső + mérőpontok, Csatlakozó készlet Közeg hőmérséklete: -20 C és 85 C között Mérőpontok hossza: 6 mm Típus Típusok Cikkszám / DTV x x = Pa DTV U Pa DTV U CONNECTIONSET Csatlakozókészlet DTV-hez 2 m flexibilis cső és 2 db mérőpont. CONNECTIONSET CONNECTIONSET U 11 DTV, CONNECTIONSET 1/1-2014/4/10 - HU-HU

6 Helyiség páratartalom érzékelő. Párásítás és párátlanítás arányos szabályzására Elektromos betáplálás: 24 v AC Működési tartomány : 20 to 95 % RH Hiszterézis: +/- 3% RH Kimeneti jel: 0-10 V for 0 to 100 % RH Tartozékok, kiegészítők Transzformátor 230 / 24 V AC, TRAFO 15/D Helyiség páratartalom érzékelő HRT x = HRT x U HRT 11 HRT 1/1-2014/4/10 - HU-HU

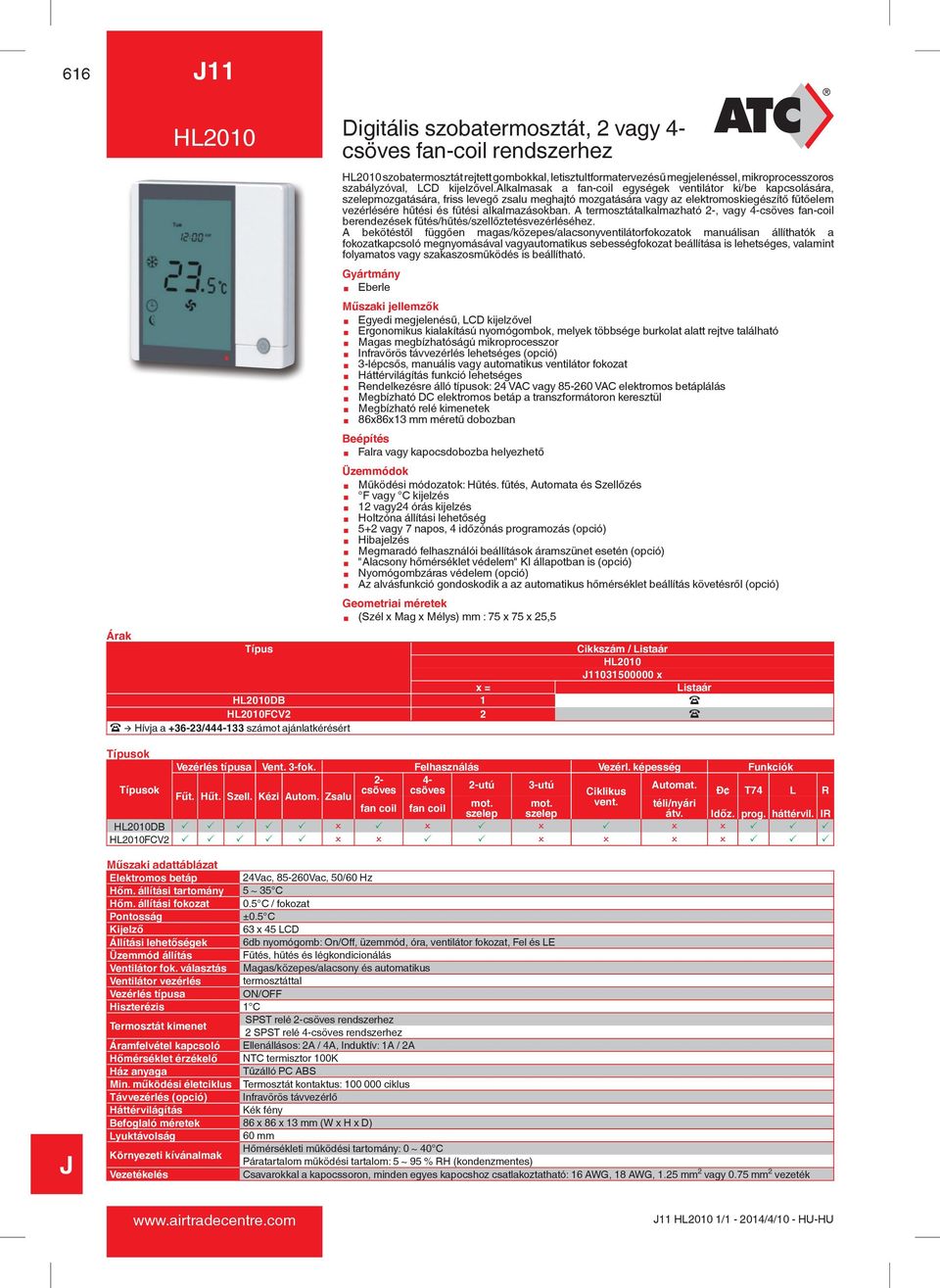

7 HL2010 Digitális szobatermosztát, 2 vagy 4- csöves fan-coil rendszerhez HL2010 szobatermosztát rejtett gombokkal, letisztultformatervezésű megjelenéssel, mikroprocesszoros szabályzóval, LCD kijelzővel.alkalmasak a fan-coil egységek ventilátor ki/be kapcsolására, szelepmozgatására, friss levegő zsalu meghajtó mozgatására vagy az elektromoskiegészítő fűtőelem vezérlésére hűtési és fűtési alkalmazásokban. A termosztátalkalmazható 2-, vagy 4-csöves fan-coil berendezések fűtés/hűtés/szellőztetésvezérléséhez. A bekötéstől függően magas/közepes/alacsonyventilátorfokozatok manuálisan állíthatók a fokozatkapcsoló megnyomásával vagyautomatikus sebességfokozat beállítása is lehetséges, valamint folyamatos vagy szakaszosműködés is beállítható. Eberle Egyedi megjelenésű, LCD kijelzővel Ergonomikus kialakítású nyomógombok, melyek többsége burkolat alatt rejtve található Magas megbízhatóságú mikroprocesszor Infravörös távvezérlés lehetséges (opció) 3-lépcsős, manuális vagy automatikus ventilátor fokozat Háttérvilágítás funkció lehetséges Rendelkezésre álló típusok: 24 VAC vagy VAC elektromos betáplálás Megbízható DC elektromos betáp a transzformátoron keresztül Megbízható relé kimenetek 86x86x13 mm méretű dobozban Falra vagy kapocsdobozba helyezhető Üzemmódok Működési módozatok: Hűtés. fűtés, Automata és Szellőzés F vagy C kijelzés 12 vagy24 órás kijelzés Holtzóna állítási lehetőség 5+2 vagy 7 napos, 4 időzónás programozás (opció) Hibajelzés Megmaradó felhasználói beállítások áramszünet esetén (opció) "Alacsony hőmérséklet védelem" KI állapotban is (opció) Nyomógombzáras védelem (opció) Az alvásfunkció gondoskodik a az automatikus hőmérséklet beállítás követésről (opció) (Szél x Mag x Mélys) mm : 75 x 75 x 25,5 Típus Cikkszám / HL x x = HL2010DB 1 U HL2010FCV2 2 U Típusok Vezérlés típusa Vent. 3-fok. Felhasználás Vezérl. képesség Funkciók 2-4- Típusok csöves csöves 2-utú 3-utú Automat. Fűt. Hűt. Szell. Kézi Autom. Zsalu Ciklikus Ð T74 L R vent. fan coil fan coil mot. mot. téli/nyári szelep szelep átv. Időz. prog. háttérvil. IR HL2010DB HL2010FCV2 Műszaki adattáblázat Elektromos betáp 24Vac, Vac, 50/60 Hz Hőm. állítási tartomány 5 ~ 35 C Hőm. állítási fokozat 0.5 C / fokozat Pontosság ±0.5 C Kijelző 63 x 45 LCD Állítási lehetőségek 6db nyomógomb: On/Off, üzemmód, óra, ventilátor fokozat, Fel és LE Üzemmód állítás Fűtés, hűtés és légkondicionálás Ventilátor fok. választás Magas/közepes/alacsony és automatikus Ventilátor vezérlés termosztáttal Vezérlés típusa ON/OFF Hiszterézis 1 C Termosztát kimenet SPST relé 2-csöves rendszerhez 2 SPST relé 4-csöves rendszerhez Áramfelvétel kapcsoló Ellenállásos: 2A / 4A, Induktív: 1A / 2A Hőmérséklet érzékelő NTC termisztor 100K Ház anyaga Tűzálló PC ABS Min. működési életciklus Termosztát kontaktus: ciklus Távvezérlés (opció) Infravörös távvezérlő Háttérvilágítás Kék fény Befoglaló méretek 86 x 86 x 13 mm (W x H x D) Lyuktávolság 60 mm Környezeti kívánalmak Hőmérsékleti működési tartomány: 0 ~ 40 C Páratartalom működési tartalom: 5 ~ 95 % RH (kondenzmentes) Vezetékelés Csavarokkal a kapocssoron, minden egyes kapocshoz csatlakoztatható: 16 AWG, 18 AWG, 1.25 mm 2 vagy 0.75 mm 2 vezeték 11 HL2010 1/1-2014/4/10 - HU-HU
