Intégro CLIA. A klímavezérlő számítógép általános ismertetése

Átírás

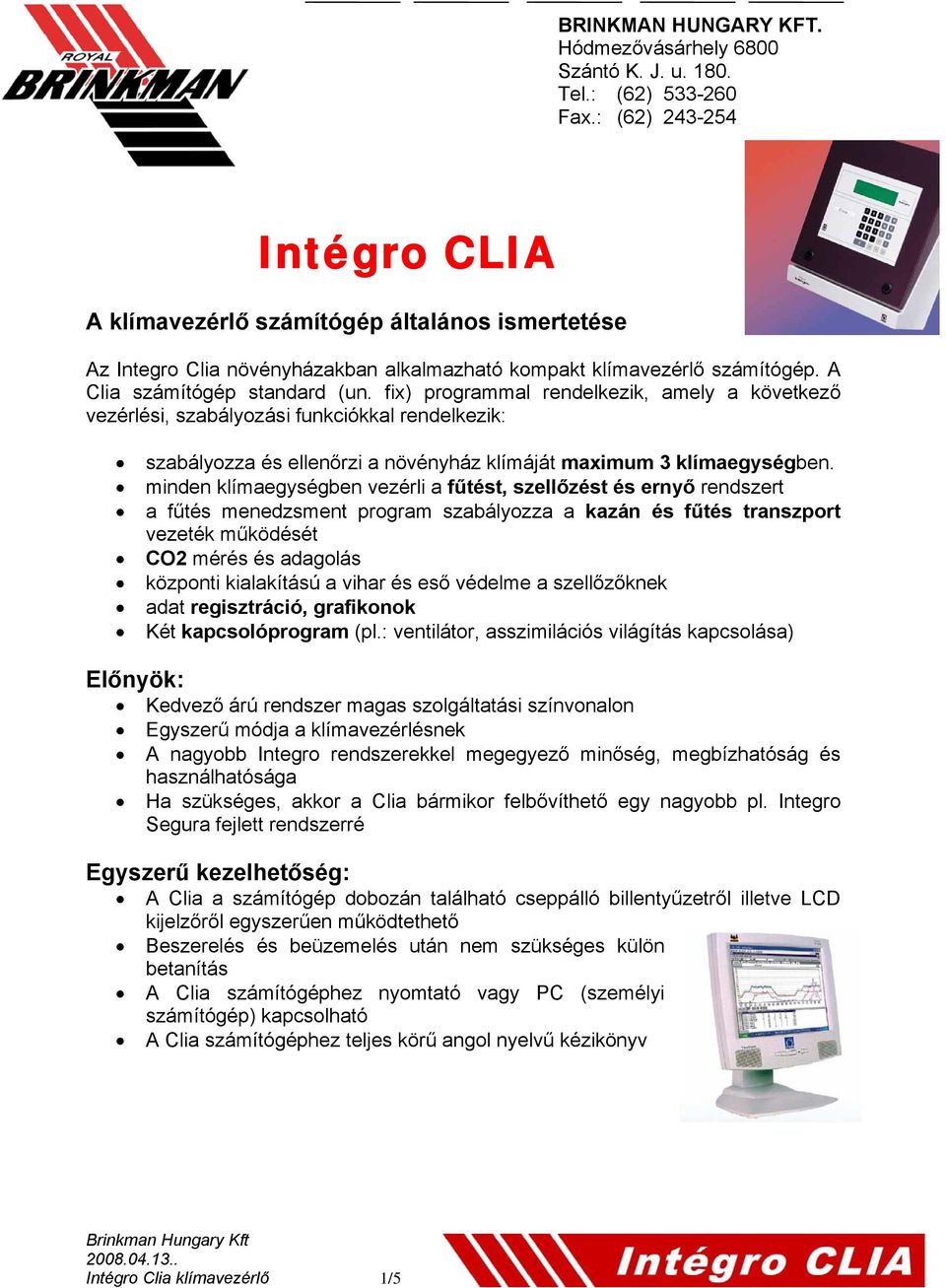

1 BRINKMAN HUNGARY KFT. Hódmezővásárhely 6800 Szántó K. J. u Tel.: (62) Fax.: (62) Intégro CLIA A klímavezérlő számítógép általános ismertetése Az Integro Clia növényházakban alkalmazható kompakt klímavezérlő számítógép. A Clia számítógép standard (un. fix) programmal rendelkezik, amely a következő vezérlési, szabályozási funkciókkal rendelkezik: szabályozza és ellenőrzi a növényház klímáját maximum 3 klímaegységben. minden klímaegységben vezérli a fűtést, szellőzést és ernyő rendszert a fűtés menedzsment program szabályozza a kazán és fűtés transzport vezeték működését CO2 mérés és adagolás központi kialakítású a vihar és eső védelme a szellőzőknek adat regisztráció, grafikonok Két kapcsolóprogram (pl.: ventilátor, asszimilációs világítás kapcsolása) Előnyök: Kedvező árú rendszer magas szolgáltatási színvonalon Egyszerű módja a klímavezérlésnek A nagyobb Integro rendszerekkel megegyező minőség, megbízhatóság és használhatósága Ha szükséges, akkor a Clia bármikor felbővíthető egy nagyobb pl. Integro Segura fejlett rendszerré Egyszerű kezelhetőség: A Clia a számítógép dobozán található cseppálló billentyűzetről illetve LCD kijelzőről egyszerűen működtethető Beszerelés és beüzemelés után nem szükséges külön betanítás A Clia számítógéphez nyomtató vagy PC (személyi számítógép) kapcsolható A Clia számítógéphez teljes körű angol nyelvű kézikönyv Intégro Clia klímavezérlő 1/5

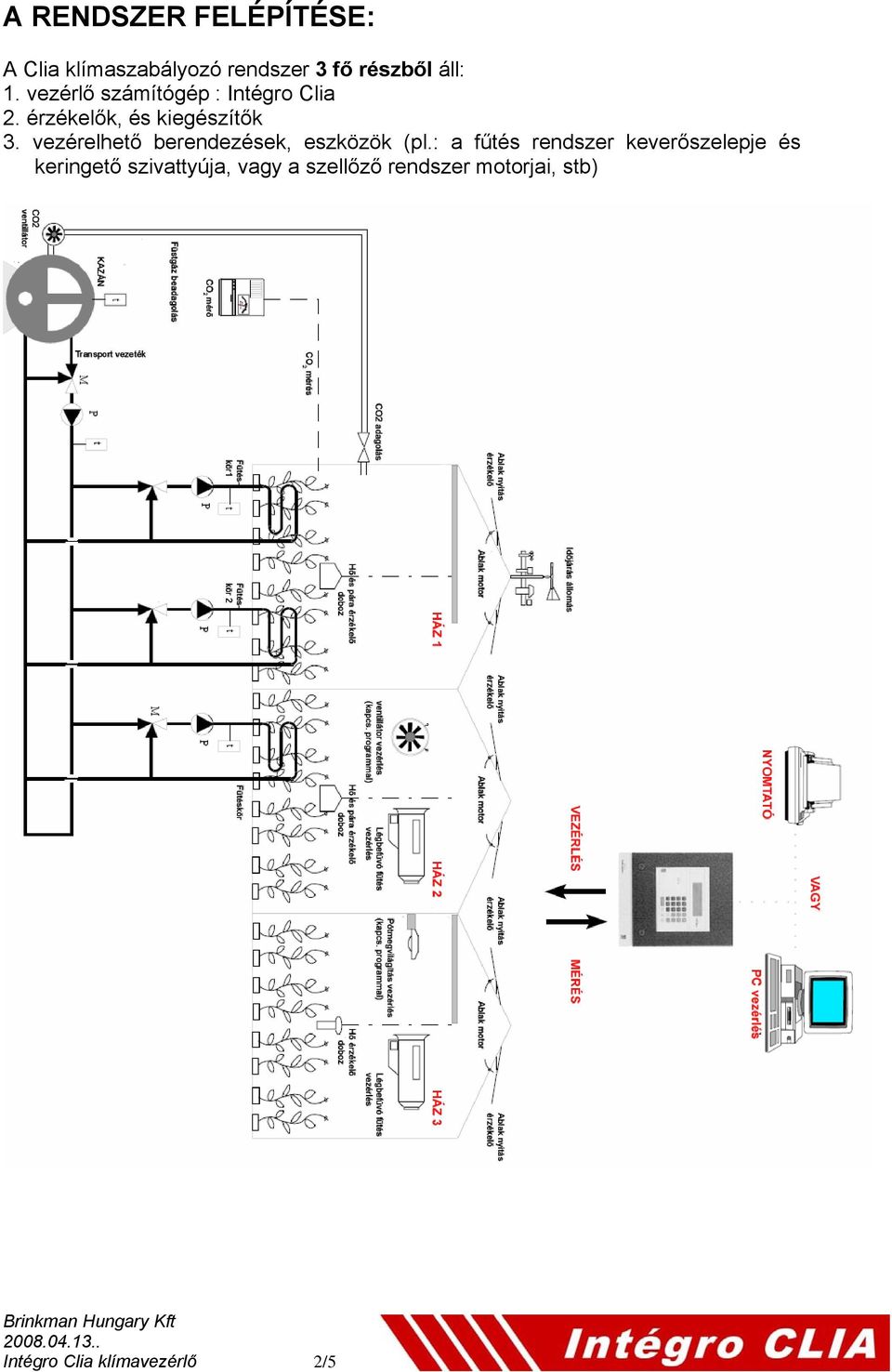

2 A RENDSZER FELÉPÍTÉSE: A Clia klímaszabályozó rendszer 3 fő részből áll: 1. vezérlő számítógép : Intégro Clia 2. érzékelők, és kiegészítők 3. vezérelhető berendezések, eszközök (pl.: a fűtés rendszer keverőszelepje és keringető szivattyúja, vagy a szellőző rendszer motorjai, stb) Intégro Clia klímavezérlő 2/5

3 CLIA SZÁMÍTÓGÉP FELÉPÍTÉSE: 1. Alap rendszer: Intégro Clia 45 x 36.5 x 22cm méretű számítógép szekrénye, integrált membrán billentyűzettel, 8 x 40 karakteres háttér világítású kijelzővel, memória, soros kommunikációs port a nyomtató vagy PC csatlakoztatásához, áramellátás, riasztási kimenettel 2. Meteorológiai modul: A meteorológia állomás érzékelőinek illetve a CO2 mérő bekötési helye. 3. Module 16 input / 32 output A különböző érzékelők (fűtéscső, ablak pozíció) bekötésére illetve a szabályozott eszközök (motorok, szelepek stb.) vezérlésére szolgál. 16 bemeneti illetve 32 kimeneti hellyel ÉRZÉKELŐK ÉS KIEGÉSZÍTŐK: 1. Klíma érzékelő (hőmérséklet + páratartalom, vagy csak hőmréséklet) 2. Fény érzékelő (különböző típusú fényérzékelő, Lux, PAR, KIPP Solari) 3. Fűtés vízhőmérséklet érzékelő 4. EC és ph érzékelők (fejlett Integro Segura rendszerhez) 5. Időjárás állomás (külső hőmérséklet, páratartalom, szélirány, szélsebesség, fény, eső) 6. légbefúvó fűtők (LOW NO x CO 2 generátor) 7. CO2 mérők 8. Kapcsoló szekrény, csatlakozó panel, átalakító panel stb. 9. Vezérlő szekrény (automata vagy kézi működés átkapcsoláshoz) 10. Ventillátorok Intégro Clia klímavezérlő 3/5

4 A CLIA PROGRAM BEÁLLÍTÁSI LEHETŐSÉGEI: Riasztások Egy riasztási kimenethez lehet külső riasztó eszközt kapcsolni (sziréna, villogó) Meteo A fagy, eső és vihar védelem központilag beállítható előre beállított késleltetéssel. Regisztráció A Clia nappali, éjjeli és 24 órás átlagot számol. Az rögzített adatok automatikus nyomtatása. Grafikonok Maximálisan 10 grafikon, minden grafikon 2 mért értekkel kinyomtatható a Clia grafikus programjával Kapcsoló programok A kapcsoló programok tetszőlegesen programozható programok tetszőleges eszköz automatikus vezérléséhez (pl. ventillátor, világítás, növényvédelmi eszköz stb.) Általános A következő beállítások központilag beállíthatóak: fűtési és szellőzési hőmérséklet periódusok közötti növelésének / csökkentésének üteme pára érték a pára függő minimum fűtéscső hőmérséklethez abszolút minimum cső hőmérséklet és a maximális minimum fűtéscső hőmérséklet növelés pára és besugárzás hatására besugárzástól függő fűtési, szellőzési, min. és max. cső hőmérséklet érték változása max szellőző pozíció szélárnyék oldalon eső vagy vihar esetén Klímaegység (ház) A növényház levegőjének hőmérséklet és páratartalom mérése. Egy klímaegységnek tekintjük azt a területet, ahol azonos hőmérsékletet szeretnénk tartani, illetve a többi területtől elhatárolt. A Clia rendszer maximum 3 klímaegységet tud szabályozni. Riasztások Az abszolút minimum és maximum hőmérséklet házanként beállítható. Fűtés A fűtési hőmérséklet klímaegységenként 4 periódusban (napszakban) meghatározható és a besugárzás hatása minden periódusban külön beállítható. A periódusok kezdési és befejezési ideje a napkeltéhez és napnyugtához igazítható. 1 klímaegységen belül 2 fűtés kör szabályozható. Fűtéskörönként a következő dolgok beállíthatók: minimum és maximum fűtéscső hőmérséklet besugárzás hatása a maximum fűtéscső hőmérsékletre besugárzás és pára hatás a minimum fűtéscső hőmérsékletre a két fűtéskör közötti késleltetési idő Intégro Clia klímavezérlő 4/5

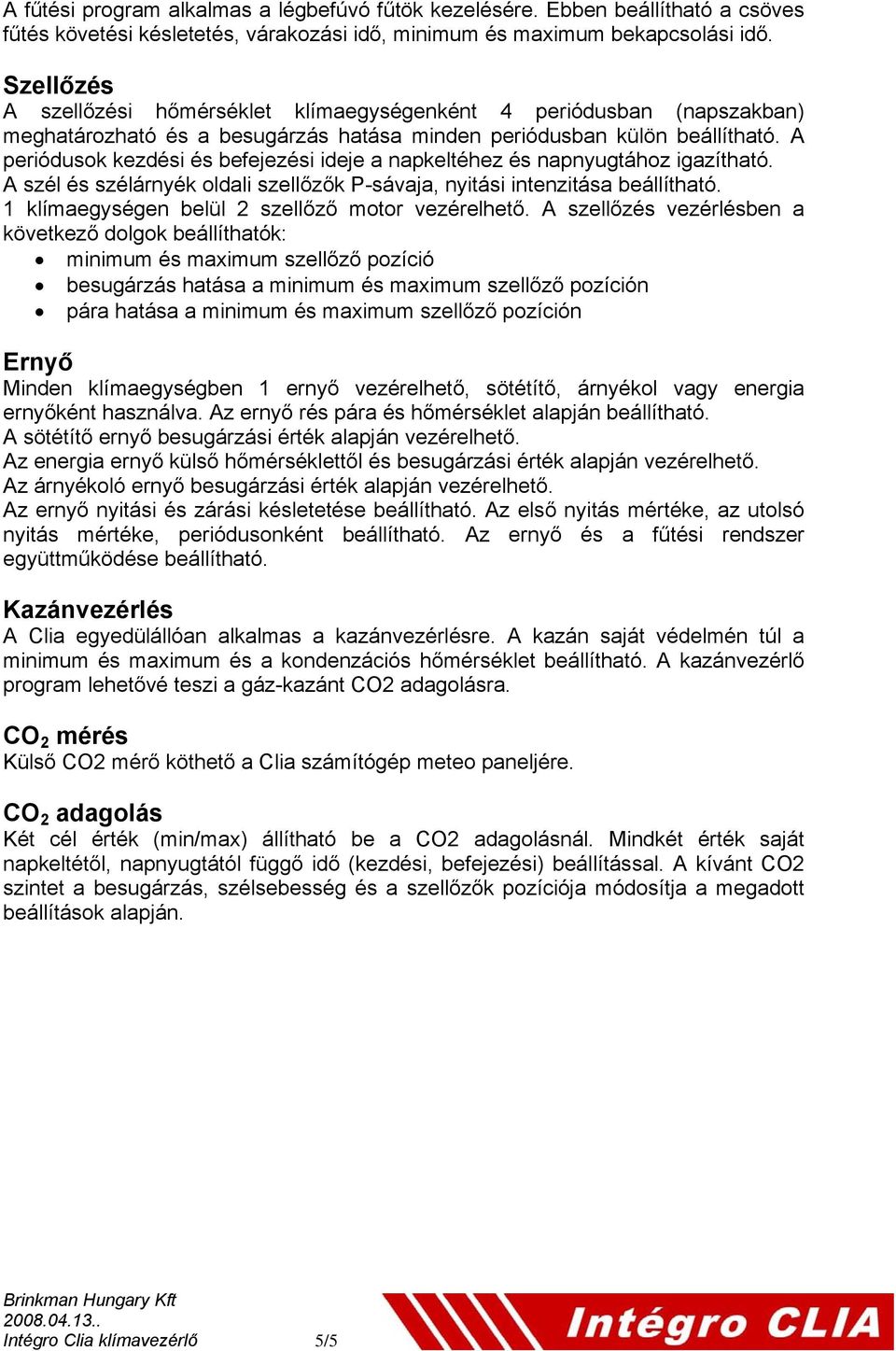

5 A fűtési program alkalmas a légbefúvó fűtök kezelésére. Ebben beállítható a csöves fűtés követési késletetés, várakozási idő, minimum és maximum bekapcsolási idő. Szellőzés A szellőzési hőmérséklet klímaegységenként 4 periódusban (napszakban) meghatározható és a besugárzás hatása minden periódusban külön beállítható. A periódusok kezdési és befejezési ideje a napkeltéhez és napnyugtához igazítható. A szél és szélárnyék oldali szellőzők P-sávaja, nyitási intenzitása beállítható. 1 klímaegységen belül 2 szellőző motor vezérelhető. A szellőzés vezérlésben a következő dolgok beállíthatók: minimum és maximum szellőző pozíció besugárzás hatása a minimum és maximum szellőző pozíción pára hatása a minimum és maximum szellőző pozíción Ernyő Minden klímaegységben 1 ernyő vezérelhető, sötétítő, árnyékol vagy energia ernyőként használva. Az ernyő rés pára és hőmérséklet alapján beállítható. A sötétítő ernyő besugárzási érték alapján vezérelhető. Az energia ernyő külső hőmérséklettől és besugárzási érték alapján vezérelhető. Az árnyékoló ernyő besugárzási érték alapján vezérelhető. Az ernyő nyitási és zárási késletetése beállítható. Az első nyitás mértéke, az utolsó nyitás mértéke, periódusonként beállítható. Az ernyő és a fűtési rendszer együttműködése beállítható. Kazánvezérlés A Clia egyedülállóan alkalmas a kazánvezérlésre. A kazán saját védelmén túl a minimum és maximum és a kondenzációs hőmérséklet beállítható. A kazánvezérlő program lehetővé teszi a gáz-kazánt CO2 adagolásra. CO 2 mérés Külső CO2 mérő köthető a Clia számítógép meteo paneljére. CO 2 adagolás Két cél érték (min/max) állítható be a CO2 adagolásnál. Mindkét érték saját napkeltétől, napnyugtától függő idő (kezdési, befejezési) beállítással. A kívánt CO2 szintet a besugárzás, szélsebesség és a szellőzők pozíciója módosítja a megadott beállítások alapján. Intégro Clia klímavezérlő 5/5
