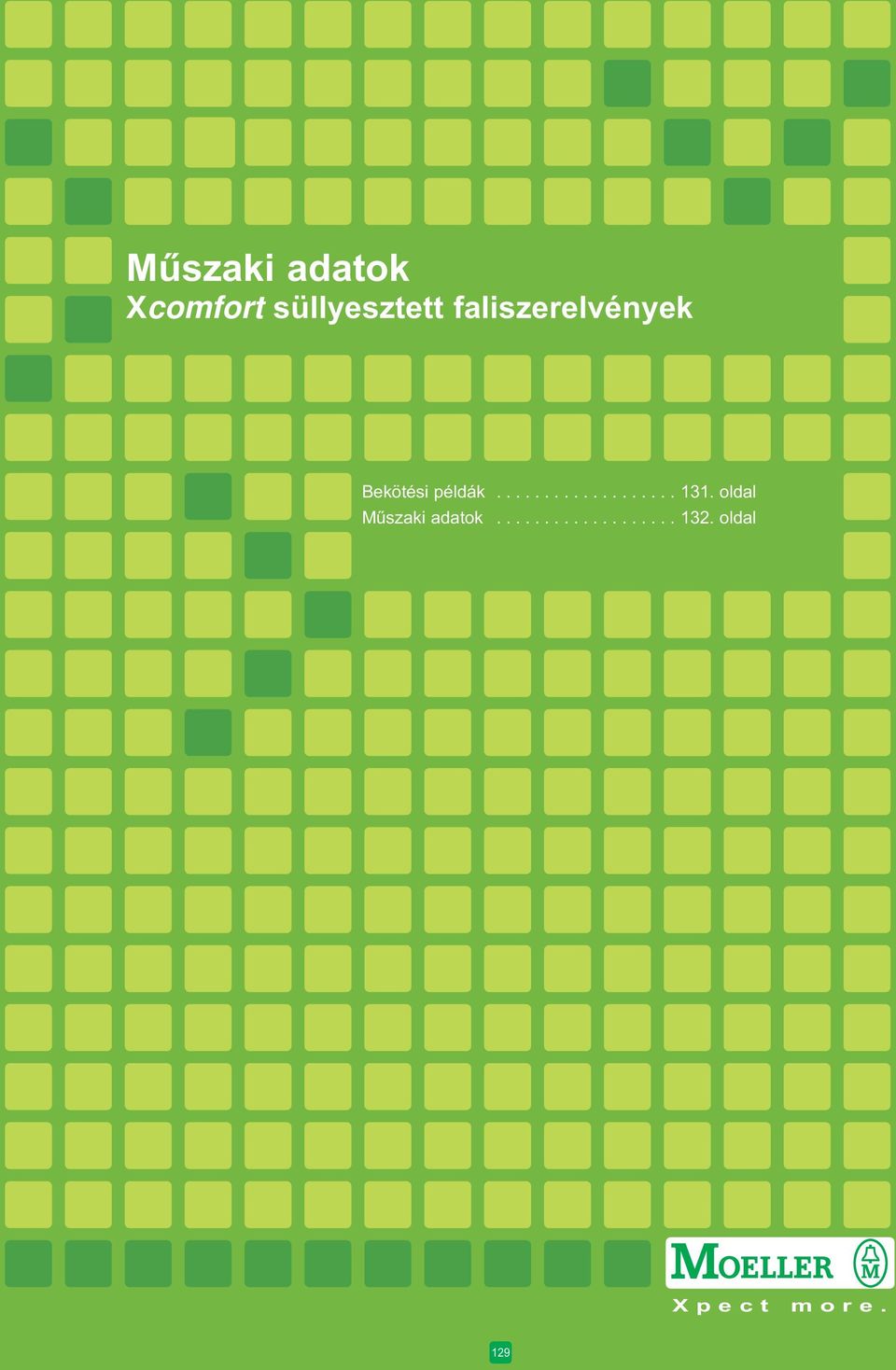

1 Műszaki adatok Xcomfort süllyesztett faliszerelvények Bekötési példák oldal Műszaki adatok oldal X p e c t m o r e. 129

2 Xcomfort süllyesztett faliszerelvények - Csatlakozási rajzok Kapcsolóbetétek Kapcsolási rajzok fényjelzős és ellenőrzőfényes kapcsolókhoz Lámpával együtt Lámpával együtt Csupaszított rész hossza (mm) Egypólusú kapcsoló Egypólusú kapcsoló ellenőrző fénnyel Egypólusó nyomó Kétpólusú kapcsoló Kétpólusú kapcsoló ellenőrző fénnyel Váltókapcsoló Keresztkapcsoló Váltókapcsoló Csillárkapcsoló Kettős váltókapcsoló Kettős nyomó Váltókapcsoló + nyomó Redőnynyomó Redőnykapcsoló 130

3 Xcomfort süllyesztett faliszerelvények - Bekötési rajzok Kulcsos kapcsolók Fényerőszabályzók Bekötés egypólusú kapcsolóként Bekötés váltókapcsolóként Bekötés egypólusú kapcsolóként Bekötés váltókapcsolóként TV-FM aljzatok Soros hálózat Csillagpontos hálózat Közösségi antenna-berendezések elosztórendszereiben történő használathoz (MATV) Csatlakozódoboz Száma Cikkszám Csatlakozási Átmenő csillapítás (db) csillapítás (db) , ,5 Cikkszám Csatlakozási csillapítás (db) TV FM 1 12 A aljzat egy max. 5 db aljzatból (4x x ) álló sorozattal pótolható. 131

4 Xcomfort süllyesztett faliszerelvények - Műszaki adatok Szobatermosztát (cikkszám ) Termék: szobatermosztát a fűtés és hűtés vezérléséhez Tápfeszültség: 230 V~ 50/60 Hz Ohmos kapcsolási teljesítmény (LV): 1900 W/230 V~ cos ϕ = 1 Induktív kapcsolási teljesítmény (LV): 450 W/230 V cos ϕ = 0,6 Max. kapcsolási teljesítmény (VLV): V, 10 ma ma Kimeneti csatlakozás: kapcsolt érintkezőkkel úgy, hogy a fűtési és hűtési csatlakozás lehetséges legyen Üzemi hőmérséklet: +0 o C o C Tárolási hőmérséklet: -5 o C o C Szellőzés Szelep Beállítási tartomány: beállítási tartomány +5 o C-tól +30 o C-ig, mely tartomány szűkíthető. A pontos beállítás elvégzése előtt a gombot mindig enyhén túl kell forgatni a kívánt jelzésen, majd később vissza kell állítani a kívánt jelzésre. A határértékek standard beállításai (+5 o C és +30 o C) a modul előlapjának levétele után módosítható. Ez két fogaskerék egyszerű beállításával történik, amelyek határolóként működnek és megakadályozzák a kívánt határokon túli szabályozást. Megjegyzés: a szabályozás csak 1 és 3 óra közötti - a helyi adottságoktól függően - stabilizálási idő után működik korrektül. A szobatermosztátot csak a fenti feltételek mellett szabad használni. A készüléket ajánlatos elkülönítve és a működését esetleg hátrányosan befolyásoló szomszédos elemektől távol elhelyezni. Nem szabad a készüléket ablakok, ajtók, hőforrások, ventilátorok közelében vagy függöny stb. mögé felszerelni. Termosztát (cikkszám ) Termosztát a helyiség hőmérsékletének szabályozásához és az elektromos vagy forróvizes konvektorok, szivattyúk és bojlerek vezérléséhez. A termosztát egy kézi kapcsolóval, egy 51 C és 30 C közötti manuális hőmérséklet-szabályozóval és egy éjszakai csökkentést (5 C) előidéző külső időkapcsoló óra csatlakozóval van felszerelve. Névleges értékek: Tápfeszültség: 230 V~ Fűtőérintkező: Ohmos terhelés max. 10 A Induktív terhelés (cos ϕ = 0,6) Hűtőérintkező: Ohmos terhelés max. 4 A max. 5 A Induktív terhelés (cos ϕ = 0,6) max. 2 A Rel. páratartalom max. 95% (nem kondenzált) Rádiós készlet (cikkszám ), FM + feszültségellátás 230 V Nem szabad a készüléket ablakok, ajtók, hőforrások, ventilátorok közelében, ill. függöny stb. mögé felszerelni. hangszóró tápfesz. rádió 132

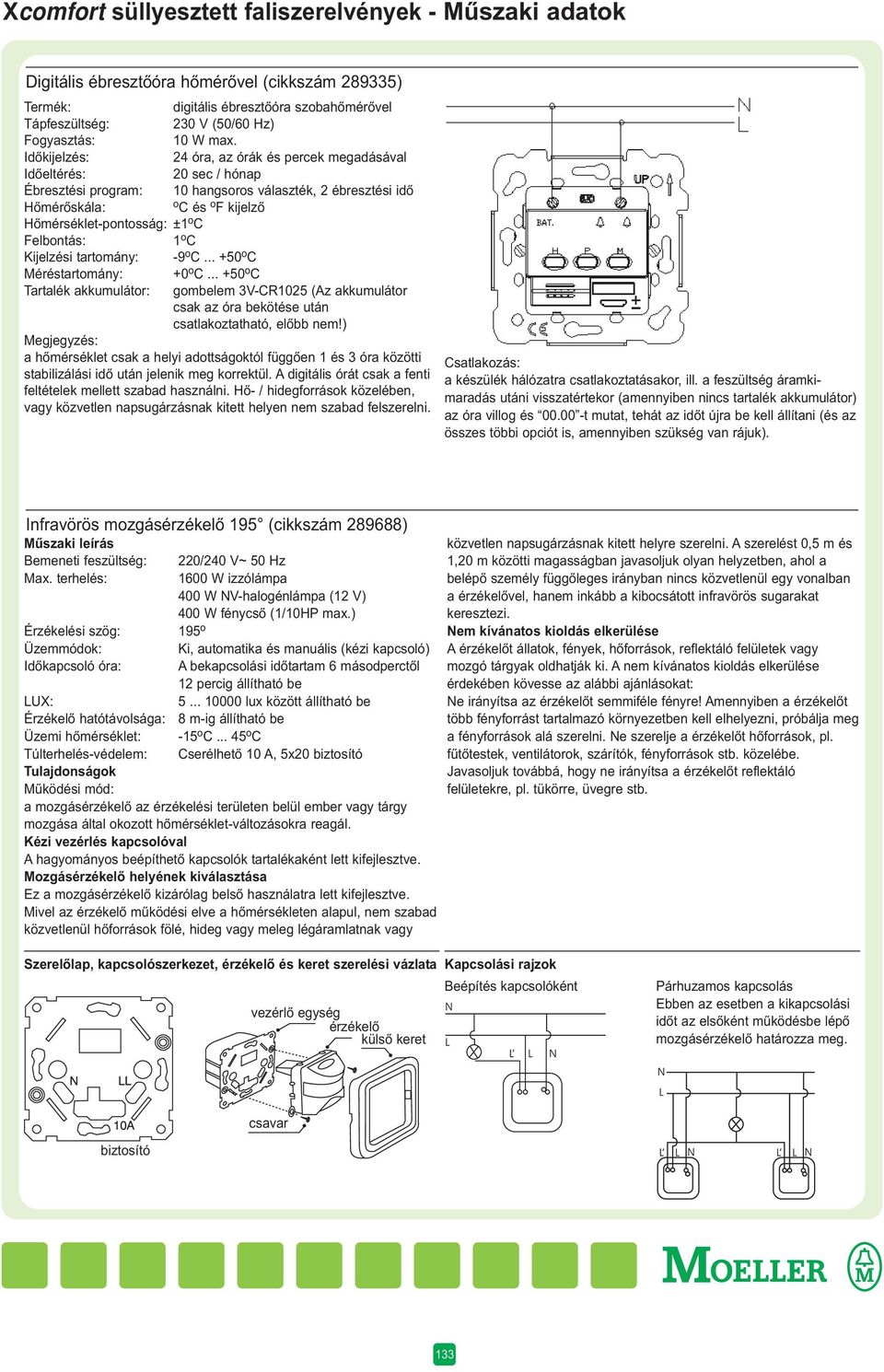

5 Xcomfort süllyesztett faliszerelvények - Műszaki adatok Digitális ébresztőóra hőmérővel (cikkszám ) Termék: digitális ébresztőóra szobahőmérővel Tápfeszültség: 230 V (50/60 Hz) Fogyasztás: 10 W max. Időkijelzés: 24 óra, az órák és percek megadásával Időeltérés: 20 sec / hónap Ébresztési program: 10 hangsoros választék, 2 ébresztési idő Hőmérőskála: o C és o F kijelző Hőmérséklet-pontosság: ±1 o C Felbontás: 1 o C Kijelzési tartomány: -9 o C o C Méréstartomány: +0 o C o C Tartalék akkumulátor: gombelem 3V-CR1025 (Az akkumulátor csak az óra bekötése után csatlakoztatható, előbb nem!) Megjegyzés: a hőmérséklet csak a helyi adottságoktól függően 1 és 3 óra közötti stabilizálási idő után jelenik meg korrektül. A digitális órát csak a fenti feltételek mellett szabad használni. Hő- / hidegforrások közelében, vagy közvetlen napsugárzásnak kitett helyen nem szabad felszerelni. Csatlakozás: a készülék hálózatra csatlakoztatásakor, ill. a feszültség áramkimaradás utáni visszatértekor (amennyiben nincs tartalék akkumulátor) az óra villog és t mutat, tehát az időt újra be kell állítani (és az összes többi opciót is, amennyiben szükség van rájuk). Infravörös mozgásérzékelő 195 (cikkszám ) Műszaki leírás Bemeneti feszültség: 220/240 V~ 50 Hz közvetlen napsugárzásnak kitett helyre szerelni. A szerelést 0,5 m és 1,20 m közötti magasságban javasoljuk olyan helyzetben, ahol a Max. terhelés: 1600 W izzólámpa 400 W NV-halogénlámpa (12 V) 400 W fénycső (1/10HP max.) belépő személy függőleges irányban nincs közvetlenül egy vonalban a érzékelővel, hanem inkább a kibocsátott infravörös sugarakat keresztezi. Érzékelési szög: 195 o Nem kívánatos kioldás elkerülése Üzemmódok: Ki, automatika és manuális (kézi kapcsoló) A érzékelőt állatok, fények, hőforrások, reflektáló felületek vagy Időkapcsoló óra: A bekapcsolási időtartam 6 másodperctől 12 percig állítható be mozgó tárgyak oldhatják ki. A nem kívánatos kioldás elkerülése érdekében kövesse az alábbi ajánlásokat: LUX: lux között állítható be Ne irányítsa az érzékelőt semmiféle fényre! Amennyiben a érzékelőt Érzékelő hatótávolsága: 8 m-ig állítható be több fényforrást tartalmazó környezetben kell elhelyezni, próbálja meg Üzemi hőmérséklet: -15 o C o C a fényforrások alá szerelni. Ne szerelje a érzékelőt hőforrások, pl. Túlterhelés-védelem: Cserélhető 10 A, 5x20 biztosító fűtőtestek, ventilátorok, szárítók, fényforrások stb. közelébe. Tulajdonságok Működési mód: Javasoljuk továbbá, hogy ne irányítsa a érzékelőt reflektáló felületekre, pl. tükörre, üvegre stb. a mozgásérzékelő az érzékelési területen belül ember vagy tárgy mozgása által okozott hőmérséklet-változásokra reagál. Kézi vezérlés kapcsolóval A hagyományos beépíthető kapcsolók tartalékaként lett kifejlesztve. Mozgásérzékelő helyének kiválasztása Ez a mozgásérzékelő kizárólag belső használatra lett kifejlesztve. Mivel az érzékelő működési elve a hőmérsékleten alapul, nem szabad közvetlenül hőforrások fölé, hideg vagy meleg légáramlatnak vagy Szerelőlap, kapcsolószerkezet, érzékelő és keret szerelési vázlata Kapcsolási rajzok vezérlő egység érzékelő külső keret Beépítés kapcsolóként Párhuzamos kapcsolás Ebben az esetben a kikapcsolási időt az elsőként működésbe lépő mozgásérzékelő határozza meg. csavar biztosító 133
