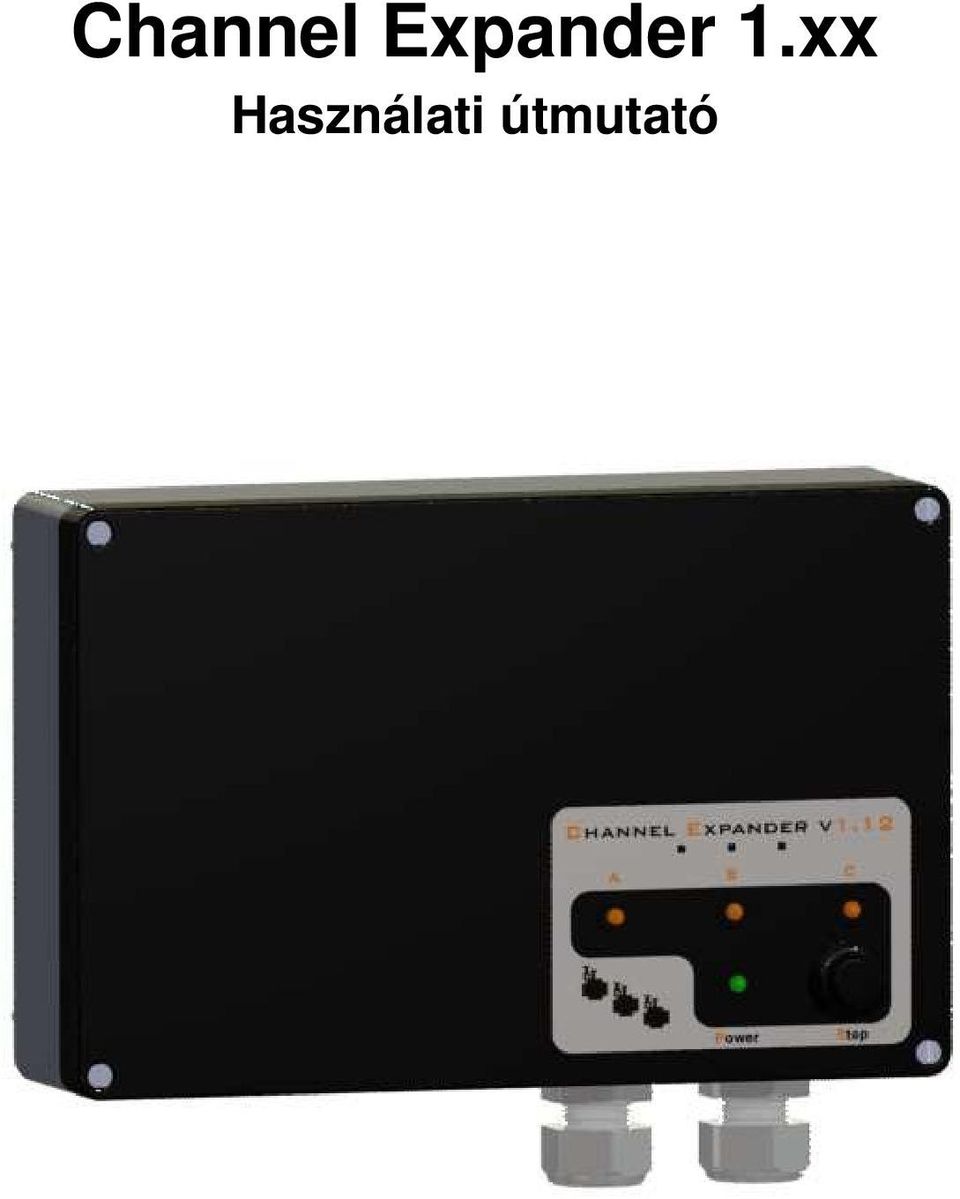

Channel Expander 1.xx Használati útmutató
|
|
- Virág Fülöp
- 8 évvel ezelőtt
- Látták:
Átírás
1 Channel Expander 1.xx 1. oldal
2 2. oldal

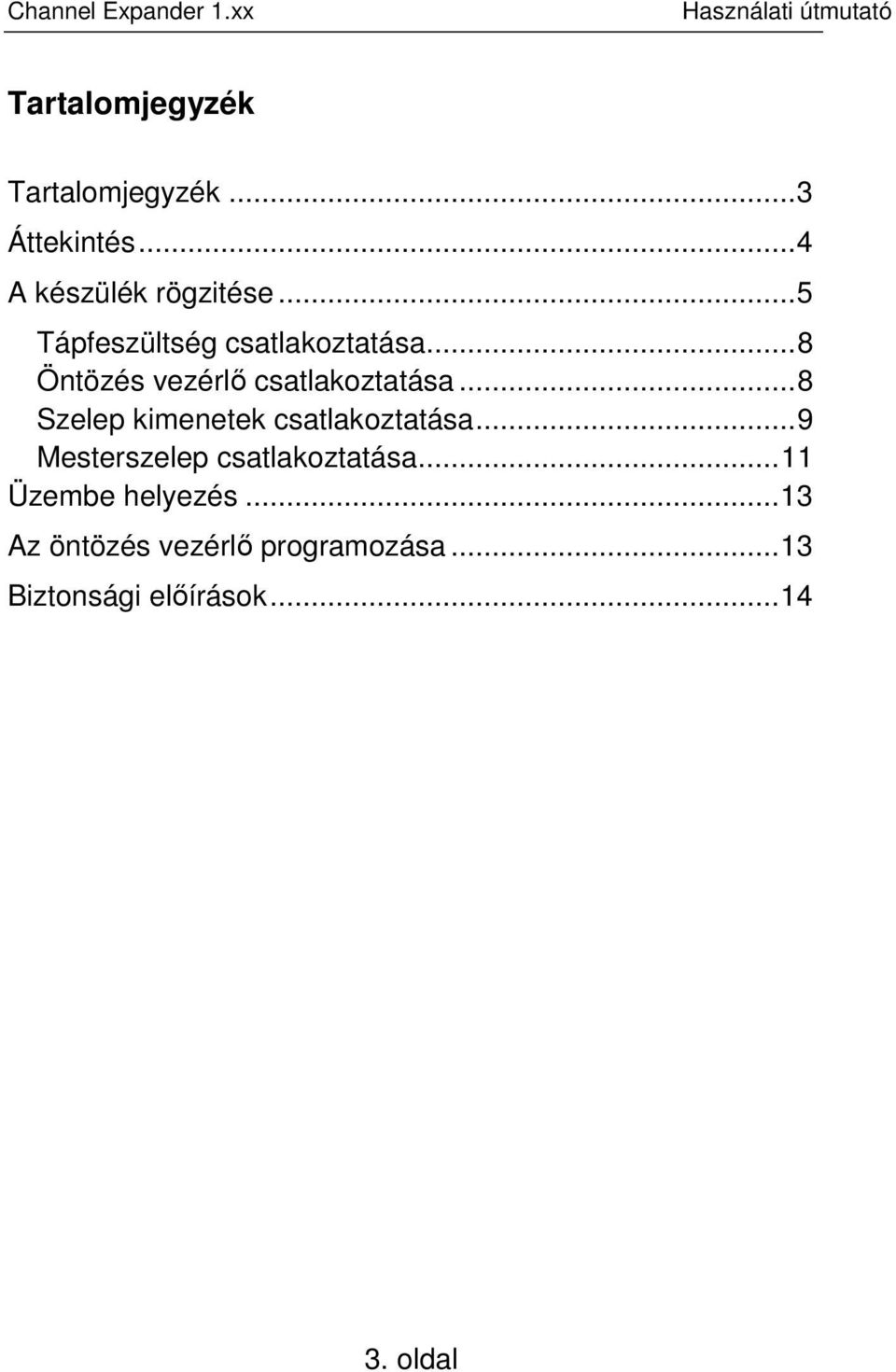

3 Tartalomjegyzék Tartalomjegyzék...3 Áttekintés...4 A készülék rögzitése...5 Tápfeszültség csatlakoztatása...8 Öntözés vezérlő csatlakoztatása...8 Szelep kimenetek csatlakoztatása...9 Mesterszelep csatlakoztatása...11 Üzembe helyezés...13 Az öntözés vezérlő programozása...13 Biztonsági előírások oldal

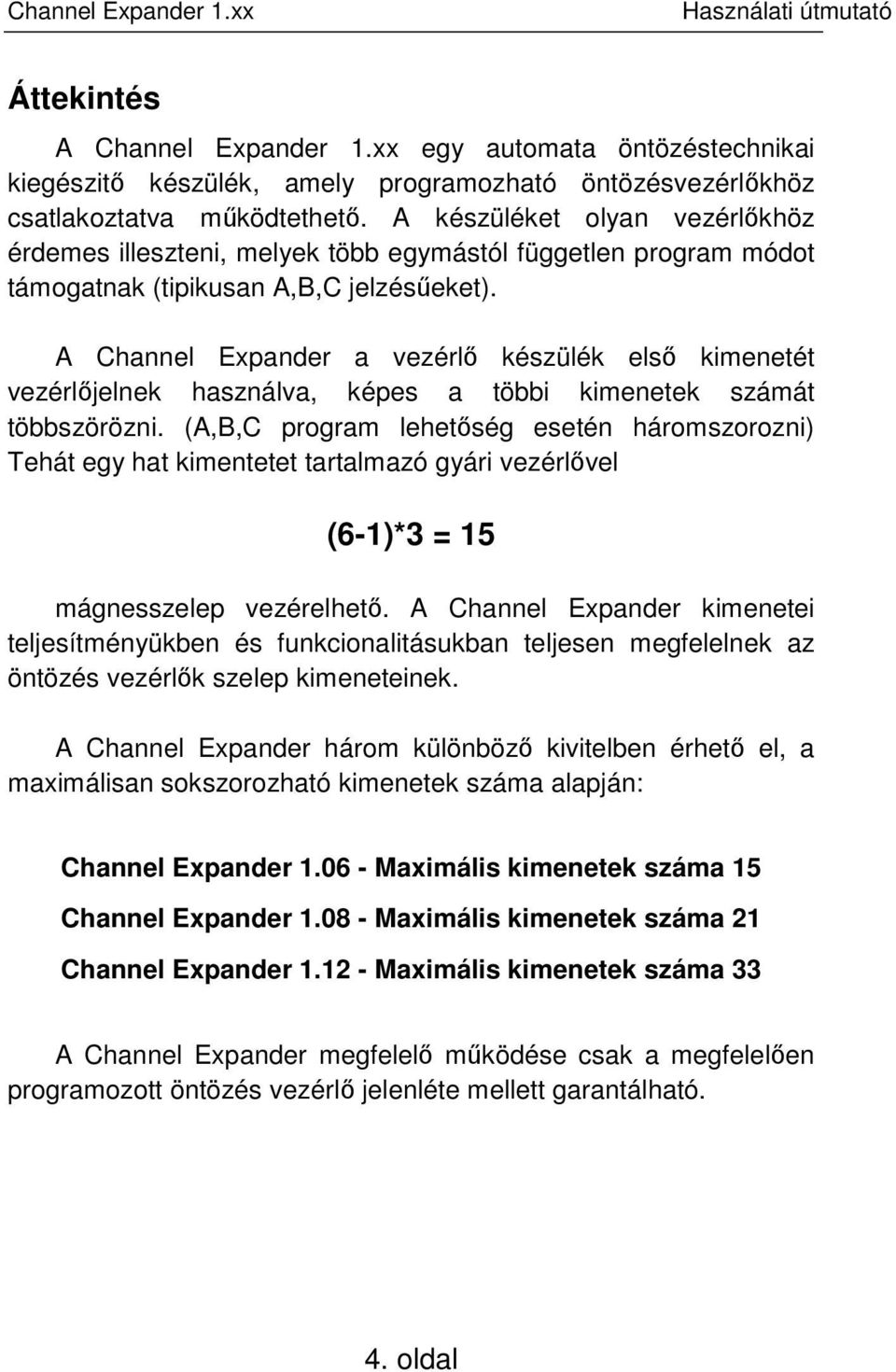

4 Áttekintés A Channel Expander 1.xx egy automata öntözéstechnikai kiegészitő készülék, amely programozható öntözésvezérlőkhöz csatlakoztatva működtethető. A készüléket olyan vezérlőkhöz érdemes illeszteni, melyek több egymástól független program módot támogatnak (tipikusan A,B,C jelzésűeket). A Channel Expander a vezérlő készülék első kimenetét vezérlőjelnek használva, képes a többi kimenetek számát többszörözni. (A,B,C program lehetőség esetén háromszorozni) Tehát egy hat kimentetet tartalmazó gyári vezérlővel (6-1)*3 = 15 mágnesszelep vezérelhető. A Channel Expander kimenetei teljesítményükben és funkcionalitásukban teljesen megfelelnek az öntözés vezérlők szelep kimeneteinek. A Channel Expander három különböző kivitelben érhető el, a maximálisan sokszorozható kimenetek száma alapján: Channel Expander Maximális kimenetek száma 15 Channel Expander Maximális kimenetek száma 21 Channel Expander Maximális kimenetek száma 33 A Channel Expander megfelelő működése csak a megfelelően programozott öntözés vezérlő jelenléte mellett garantálható. 4. oldal

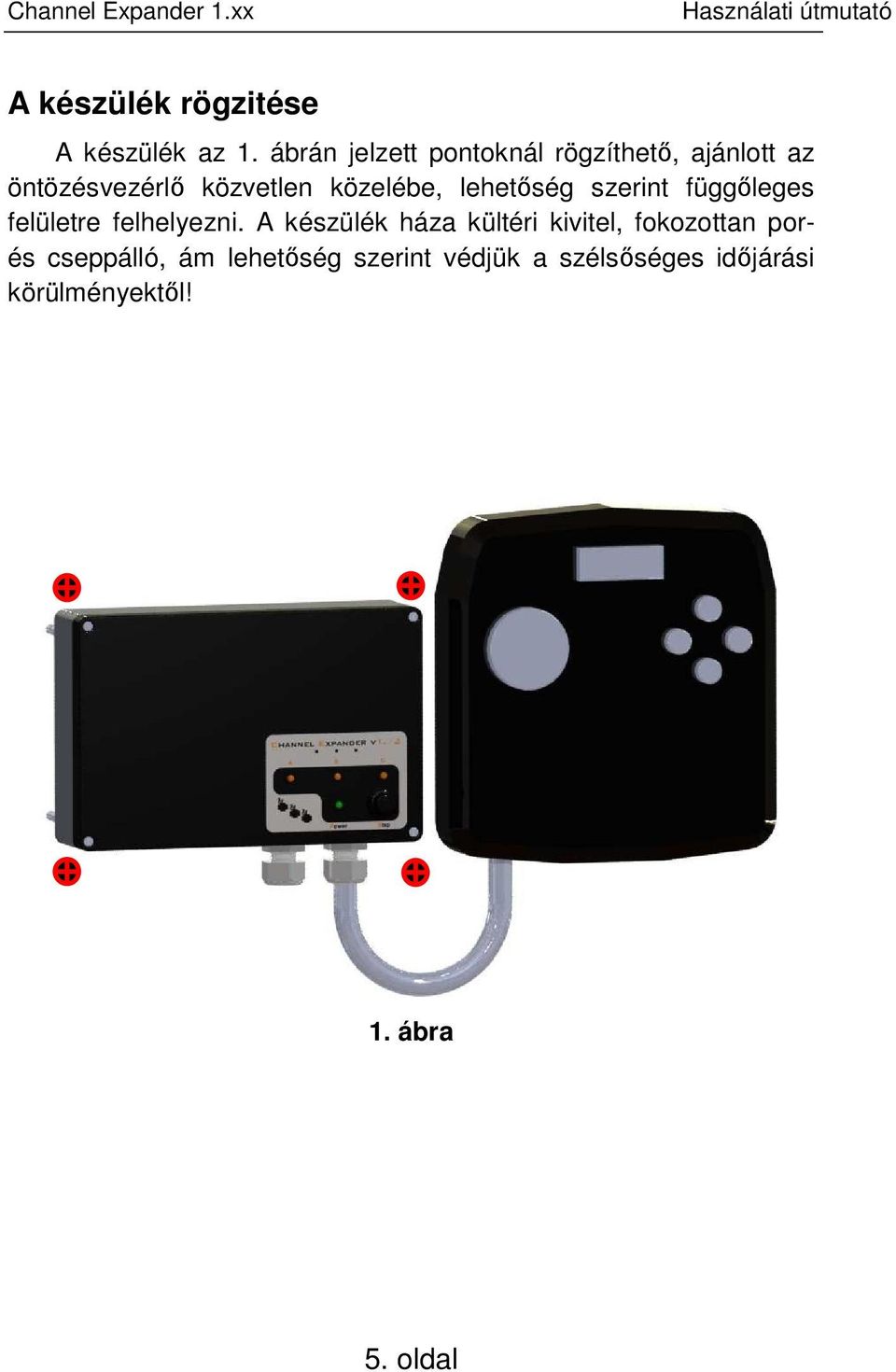

5 A készülék rögzitése A készülék az 1. ábrán jelzett pontoknál rögzíthető, ajánlott az öntözésvezérlő közvetlen közelébe, lehetőség szerint függőleges felületre felhelyezni. A készülék háza kültéri kivitel, fokozottan porés cseppálló, ám lehetőség szerint védjük a szélsőséges időjárási körülményektől! 1. ábra 5. oldal

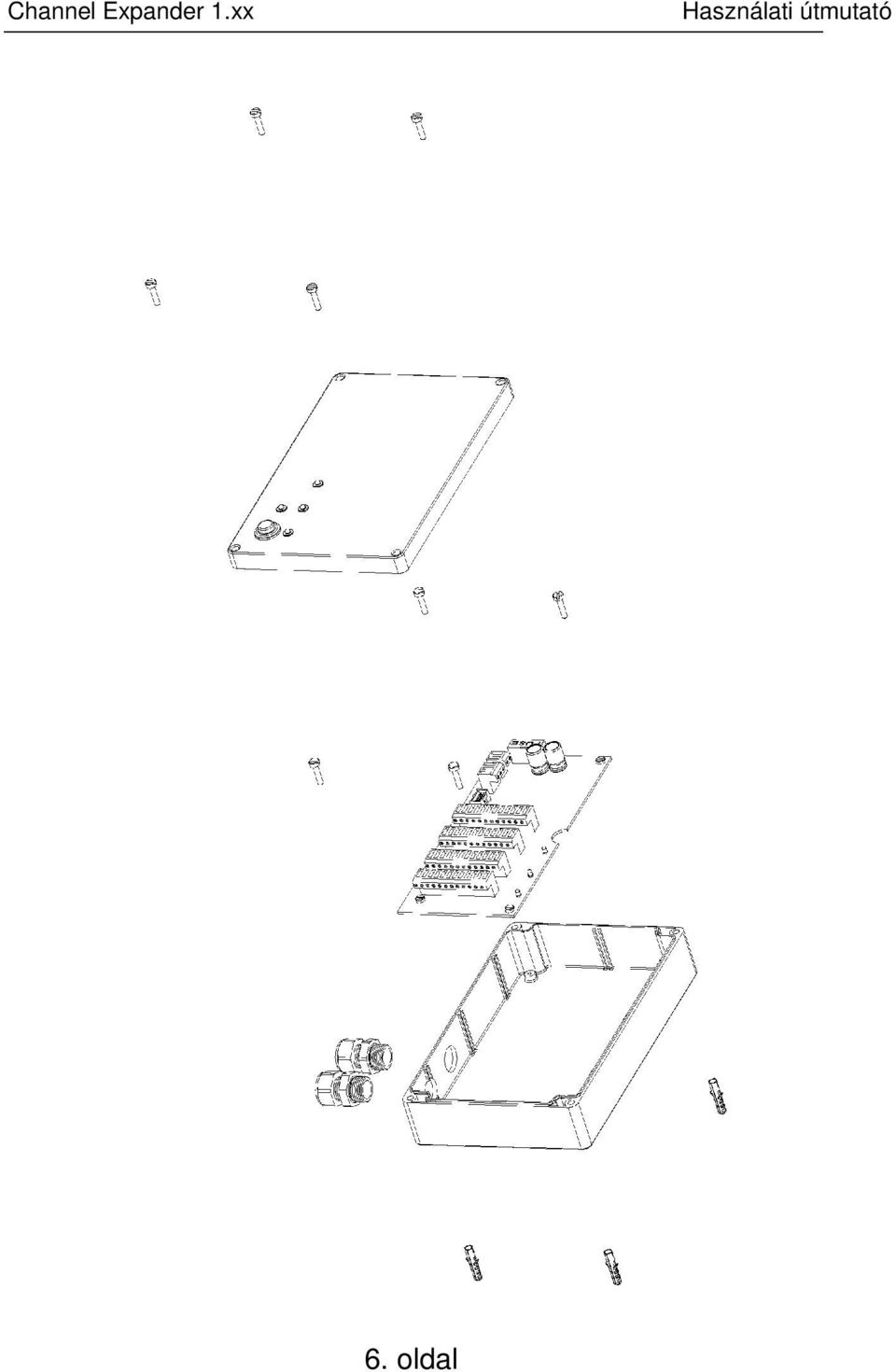

6 6. oldal

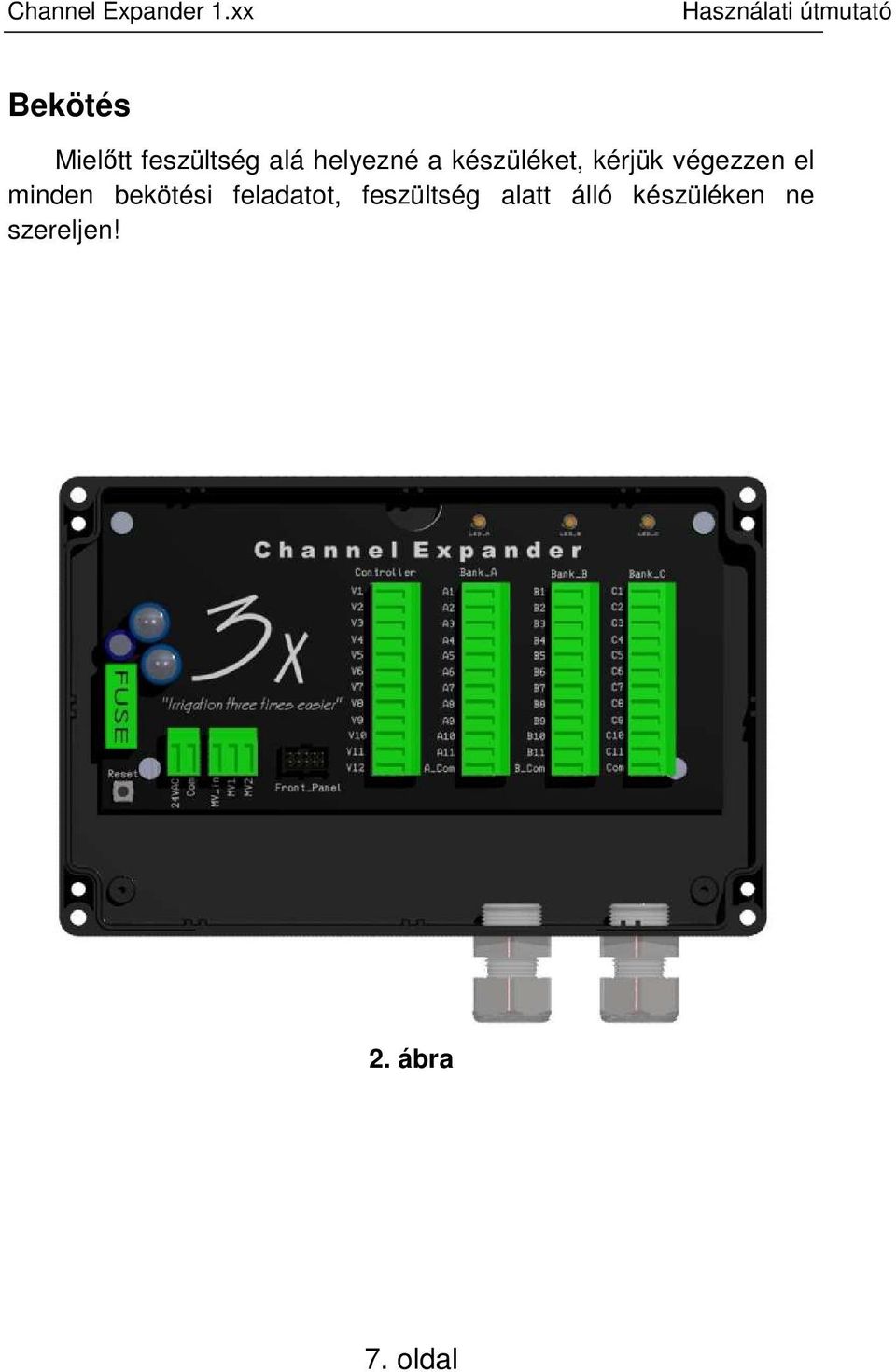

7 Bekötés Mielőtt feszültség alá helyezné a készüléket, kérjük végezzen el minden bekötési feladatot, feszültség alatt álló készüléken ne szereljen! 2. ábra 7. oldal

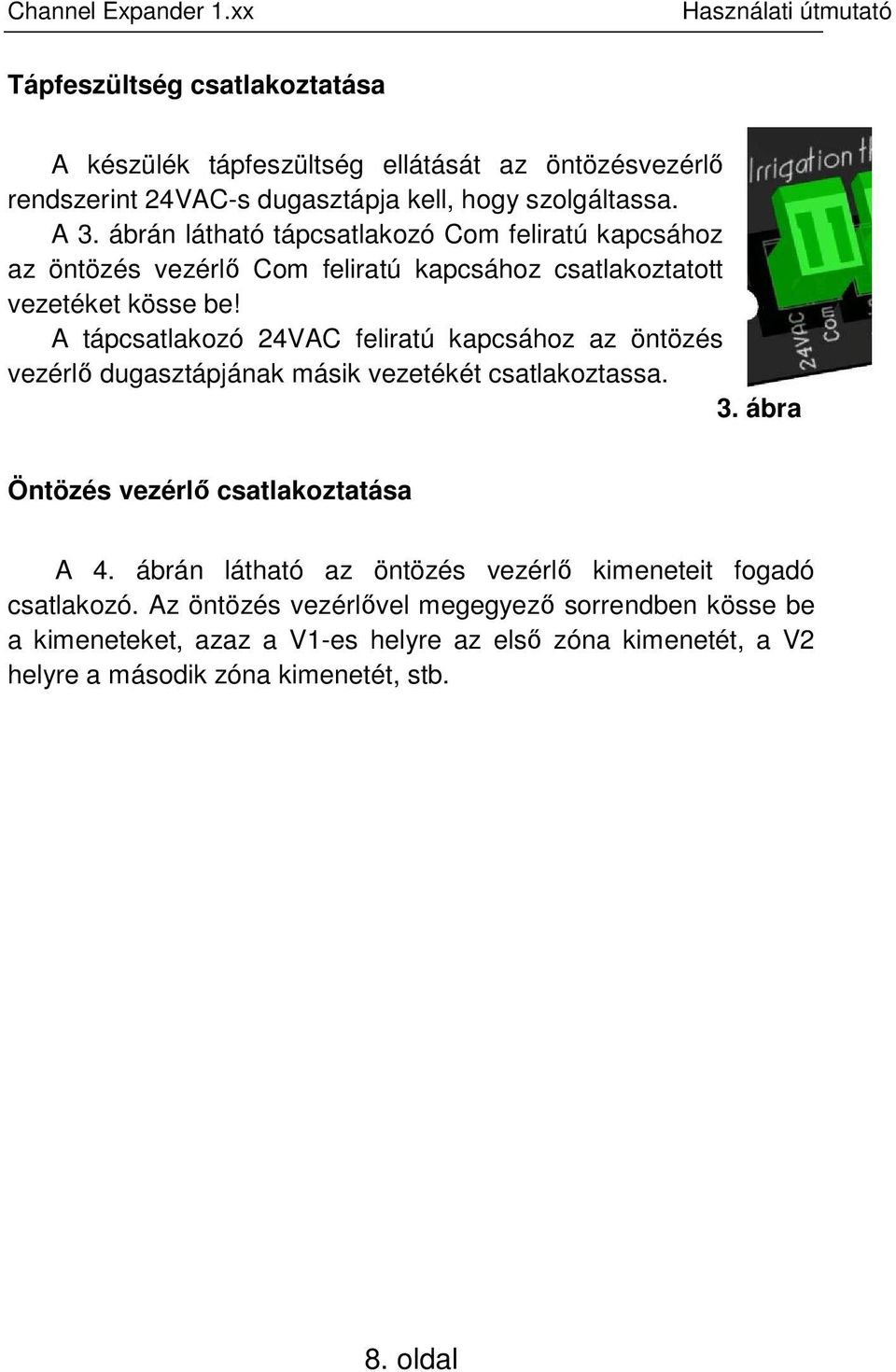

8 Tápfeszültség csatlakoztatása A készülék tápfeszültség ellátását az öntözésvezérlő rendszerint 24VAC-s dugasztápja kell, hogy szolgáltassa. A 3. ábrán látható tápcsatlakozó Com feliratú kapcsához az öntözés vezérlő Com feliratú kapcsához csatlakoztatott vezetéket kösse be! A tápcsatlakozó 24VAC feliratú kapcsához az öntözés vezérlő dugasztápjának másik vezetékét csatlakoztassa. 3. ábra Öntözés vezérlő csatlakoztatása A 4. ábrán látható az öntözés vezérlő kimeneteit fogadó csatlakozó. Az öntözés vezérlővel megegyező sorrendben kösse be a kimeneteket, azaz a V1-es helyre az első zóna kimenetét, a V2 helyre a második zóna kimenetét, stb. 8. oldal

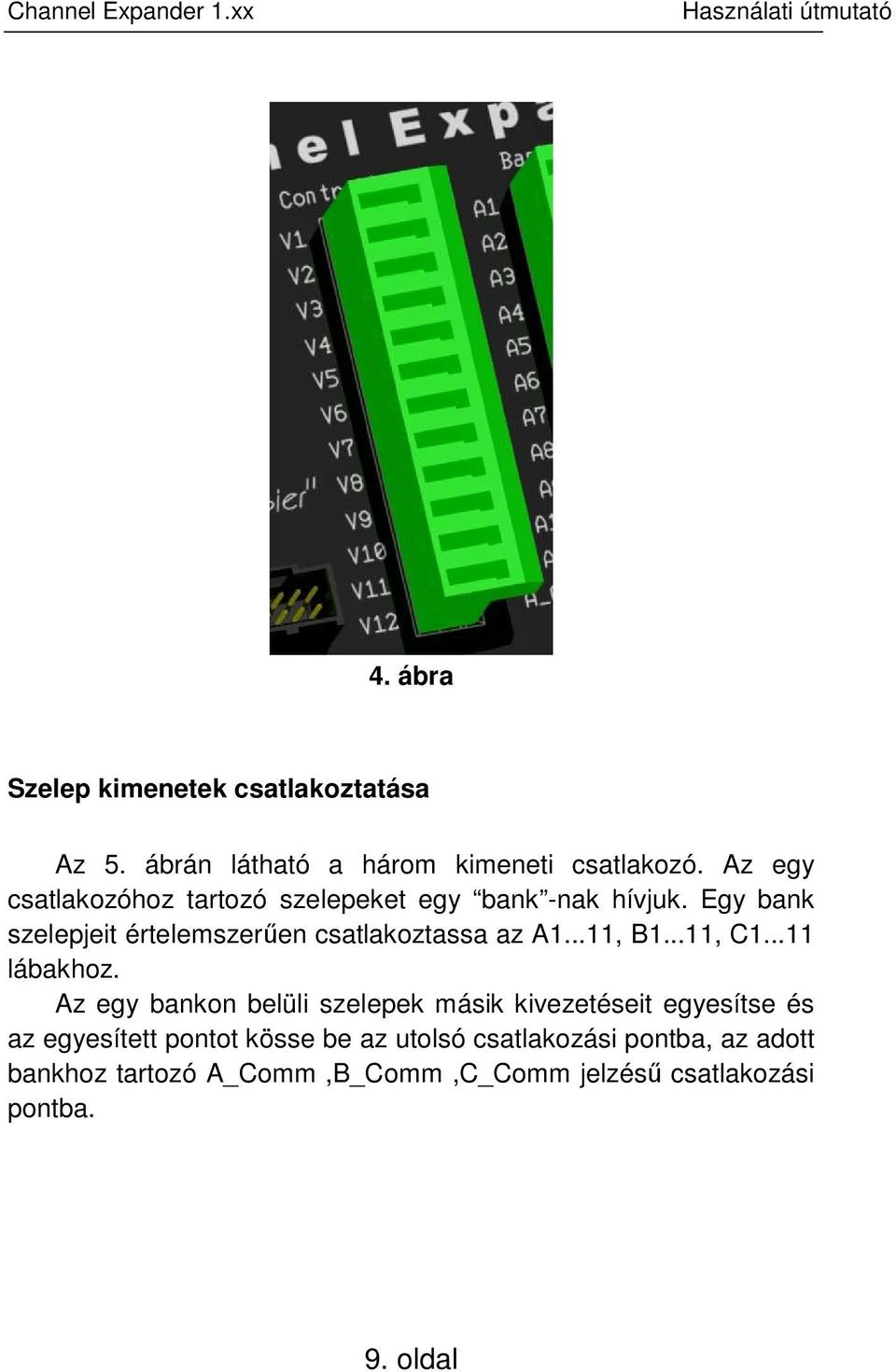

9 4. ábra Szelep kimenetek csatlakoztatása Az 5. ábrán látható a három kimeneti csatlakozó. Az egy csatlakozóhoz tartozó szelepeket egy bank -nak hívjuk. Egy bank szelepjeit értelemszerűen csatlakoztassa az A1...11, B1...11, C lábakhoz. Az egy bankon belüli szelepek másik kivezetéseit egyesítse és az egyesített pontot kösse be az utolsó csatlakozási pontba, az adott bankhoz tartozó A_Comm,B_Comm,C_Comm jelzésű csatlakozási pontba. 9. oldal

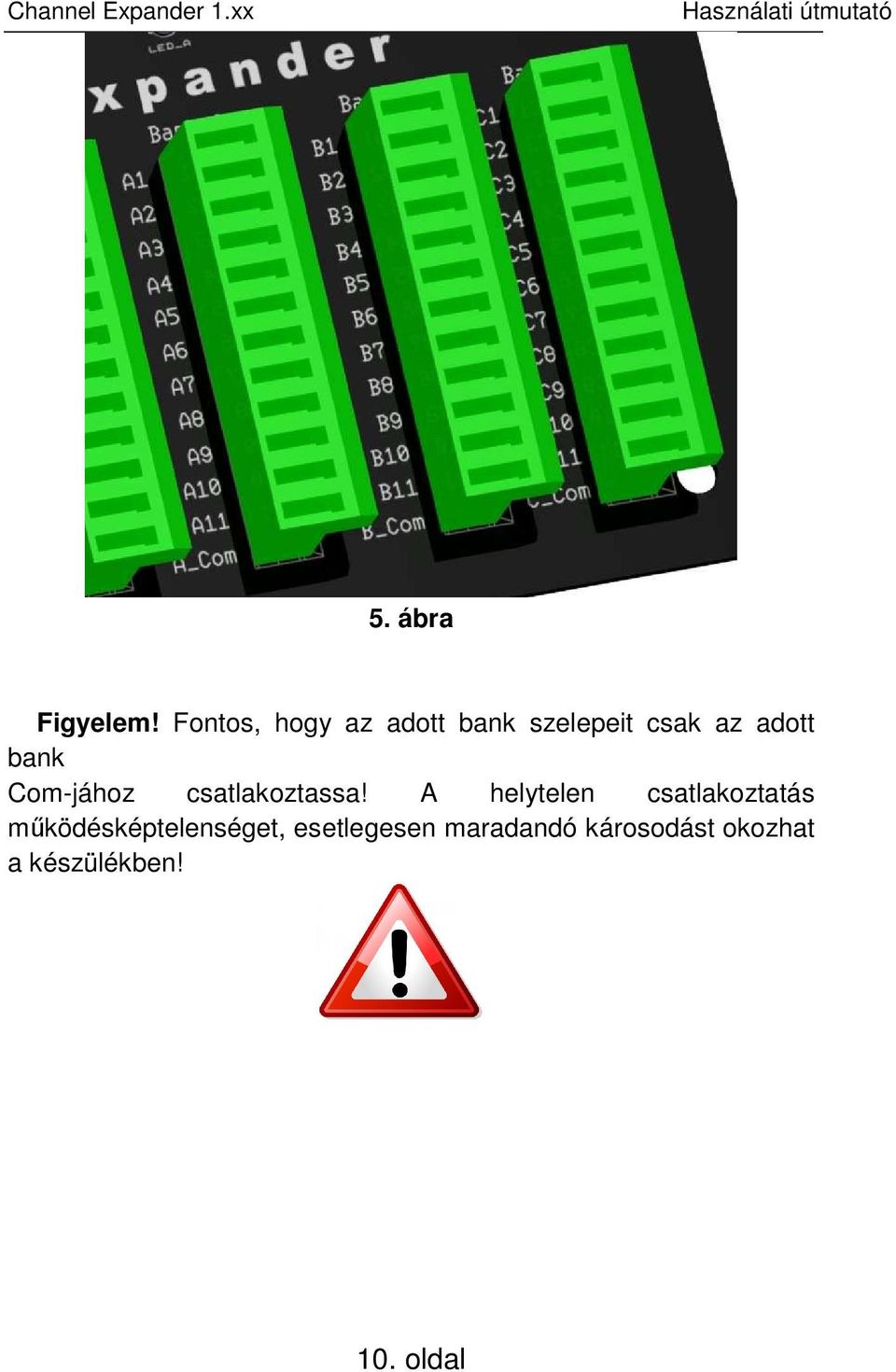

10 5. ábra Figyelem! Fontos, hogy az adott bank szelepeit csak az adott bank Com-jához csatlakoztassa! A helytelen csatlakoztatás működésképtelenséget, esetlegesen maradandó károsodást okozhat a készülékben! 10. oldal

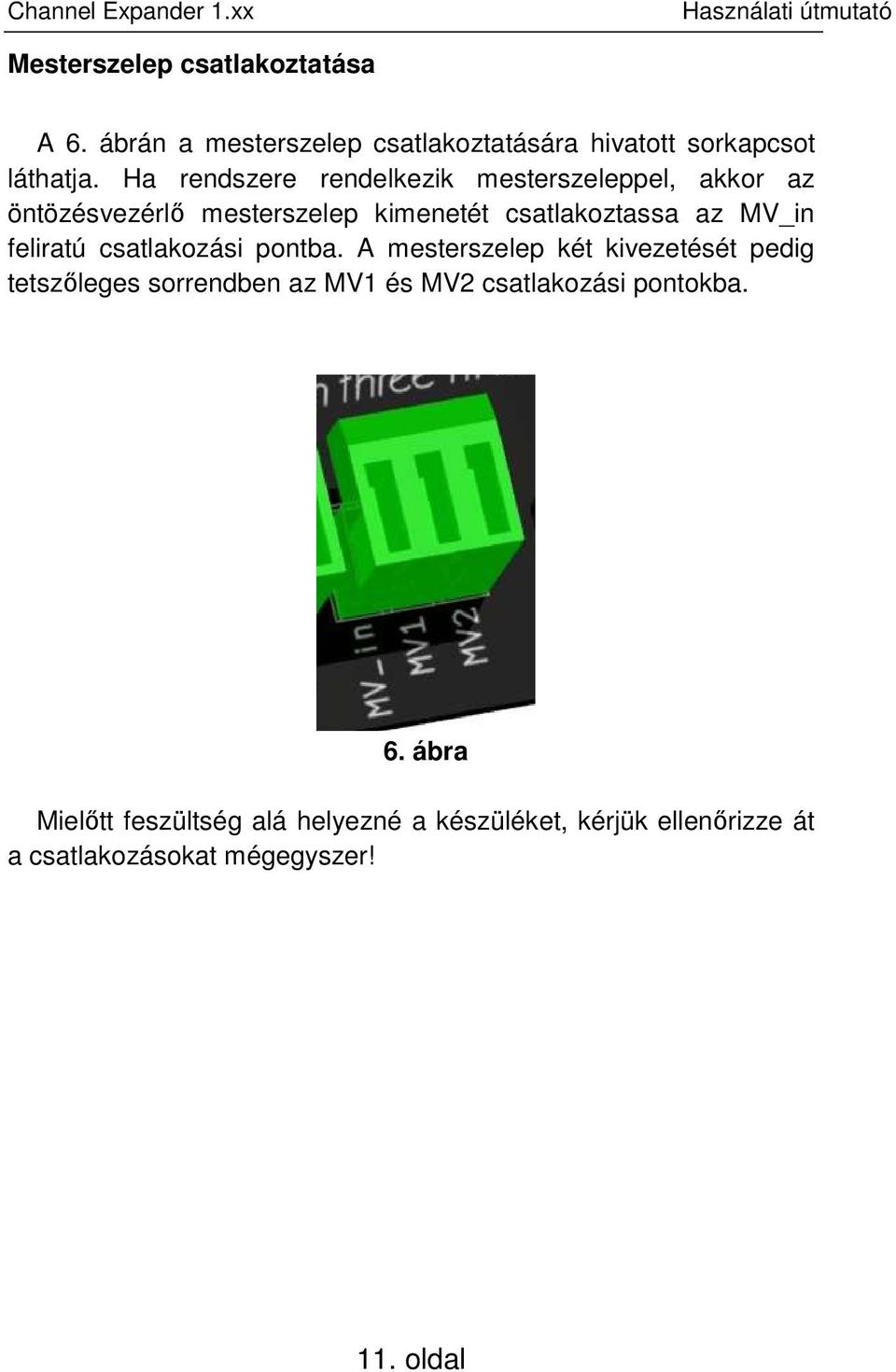

11 Mesterszelep csatlakoztatása A 6. ábrán a mesterszelep csatlakoztatására hivatott sorkapcsot láthatja. Ha rendszere rendelkezik mesterszeleppel, akkor az öntözésvezérlő mesterszelep kimenetét csatlakoztassa az MV_in feliratú csatlakozási pontba. A mesterszelep két kivezetését pedig tetszőleges sorrendben az MV1 és MV2 csatlakozási pontokba. 6. ábra Mielőtt feszültség alá helyezné a készüléket, kérjük ellenőrizze át a csatlakozásokat mégegyszer! 11. oldal

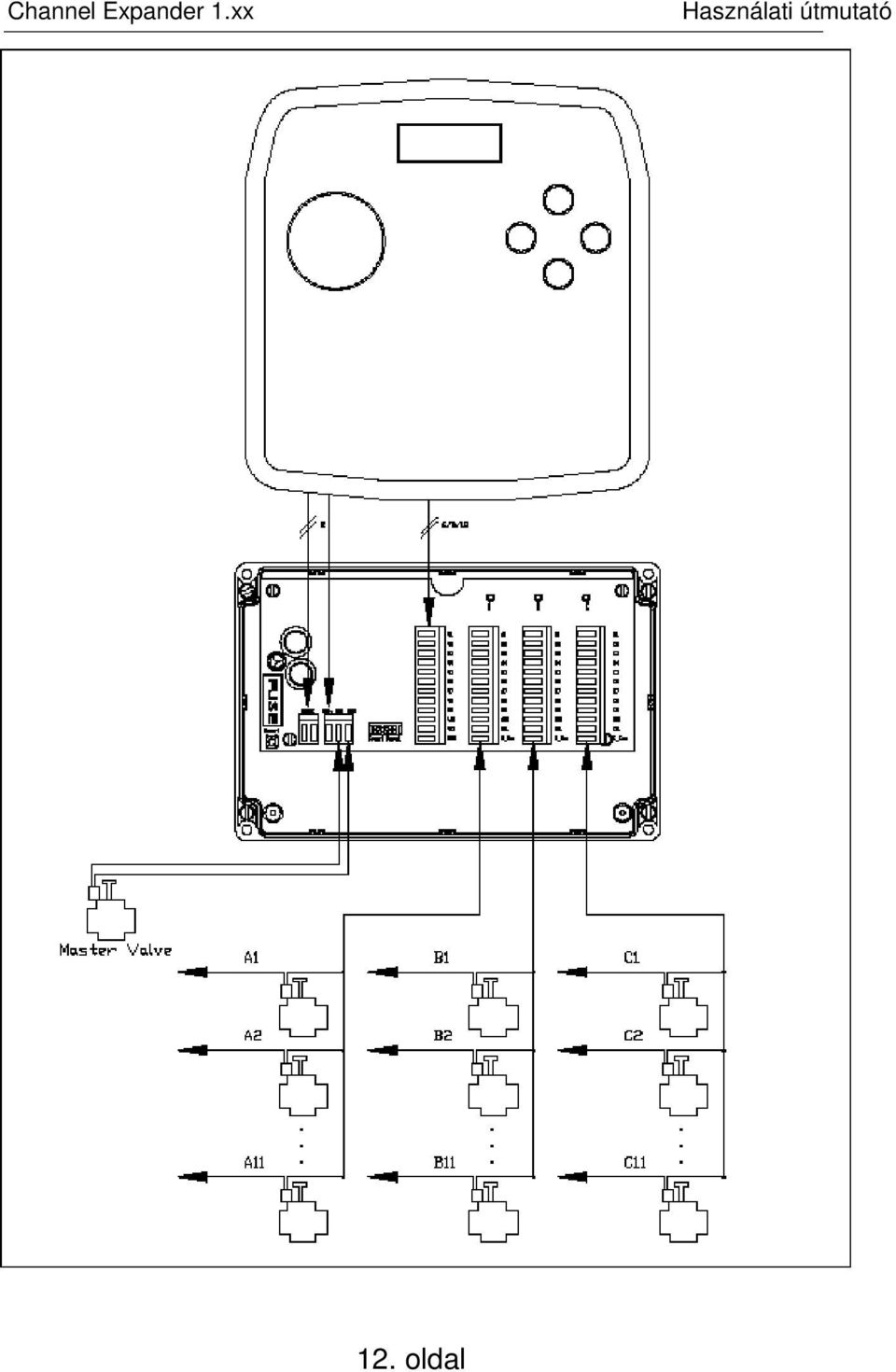

12 12. oldal

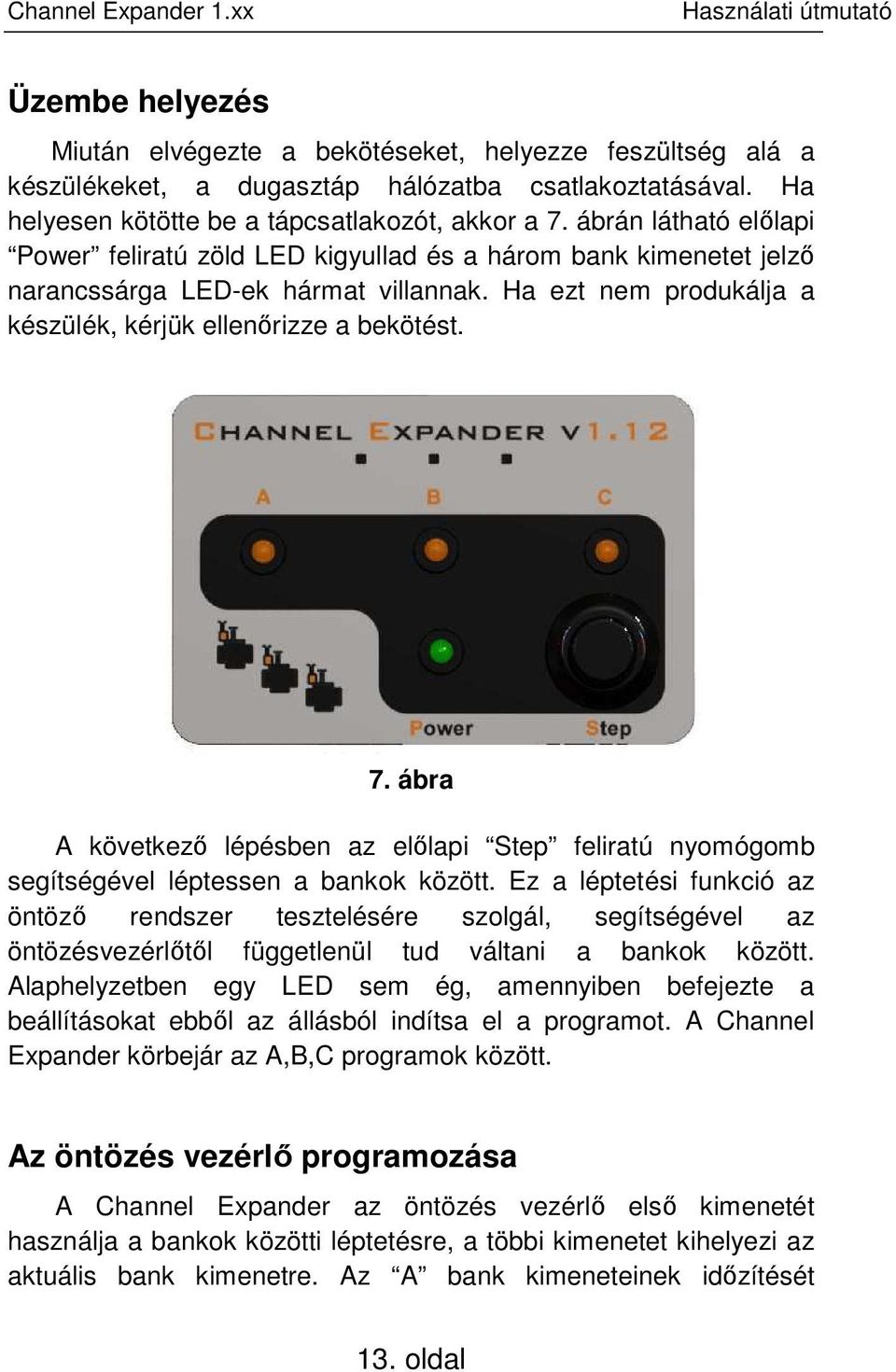

13 Üzembe helyezés Miután elvégezte a bekötéseket, helyezze feszültség alá a készülékeket, a dugasztáp hálózatba csatlakoztatásával. Ha helyesen kötötte be a tápcsatlakozót, akkor a 7. ábrán látható előlapi Power feliratú zöld LED kigyullad és a három bank kimenetet jelző narancssárga LED-ek hármat villannak. Ha ezt nem produkálja a készülék, kérjük ellenőrizze a bekötést. 7. ábra A következő lépésben az előlapi Step feliratú nyomógomb segítségével léptessen a bankok között. Ez a léptetési funkció az öntöző rendszer tesztelésére szolgál, segítségével az öntözésvezérlőtől függetlenül tud váltani a bankok között. Alaphelyzetben egy LED sem ég, amennyiben befejezte a beállításokat ebből az állásból indítsa el a programot. A Channel Expander körbejár az A,B,C programok között. Az öntözés vezérlő programozása A Channel Expander az öntözés vezérlő első kimenetét használja a bankok közötti léptetésre, a többi kimenetet kihelyezi az aktuális bank kimenetre. Az A bank kimeneteinek időzítését 13. oldal

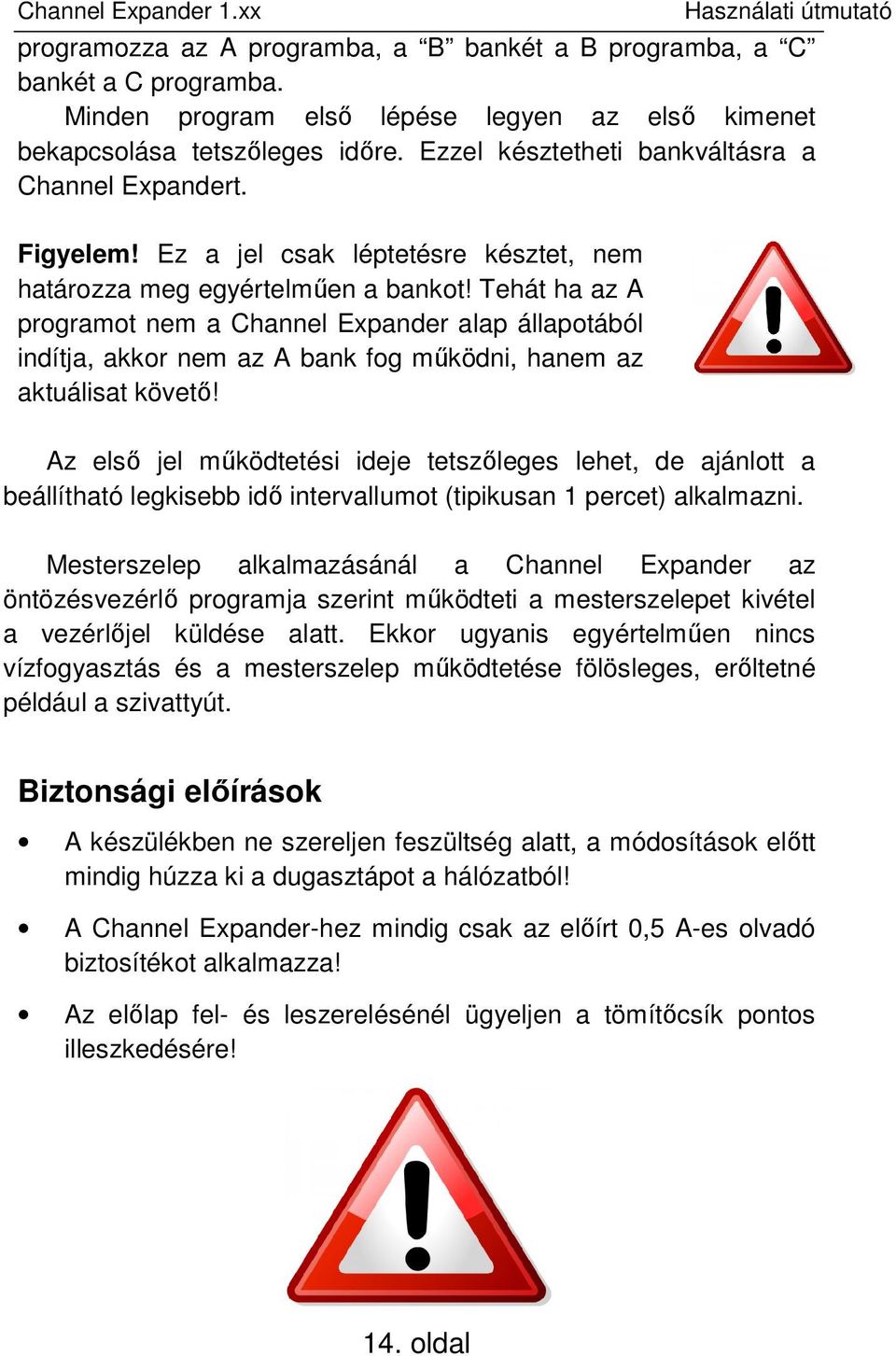

14 programozza az A programba, a B bankét a B programba, a C bankét a C programba. Minden program első lépése legyen az első kimenet bekapcsolása tetszőleges időre. Ezzel késztetheti bankváltásra a Channel Expandert. Figyelem! Ez a jel csak léptetésre késztet, nem határozza meg egyértelműen a bankot! Tehát ha az A programot nem a Channel Expander alap állapotából indítja, akkor nem az A bank fog működni, hanem az aktuálisat követő! Az első jel működtetési ideje tetszőleges lehet, de ajánlott a beállítható legkisebb idő intervallumot (tipikusan 1 percet) alkalmazni. Mesterszelep alkalmazásánál a Channel Expander az öntözésvezérlő programja szerint működteti a mesterszelepet kivétel a vezérlőjel küldése alatt. Ekkor ugyanis egyértelműen nincs vízfogyasztás és a mesterszelep működtetése fölösleges, erőltetné például a szivattyút. Biztonsági előírások A készülékben ne szereljen feszültség alatt, a módosítások előtt mindig húzza ki a dugasztápot a hálózatból! A Channel Expander-hez mindig csak az előírt 0,5 A-es olvadó biztosítékot alkalmazza! Az előlap fel- és leszerelésénél ügyeljen a tömítőcsík pontos illeszkedésére! 14. oldal

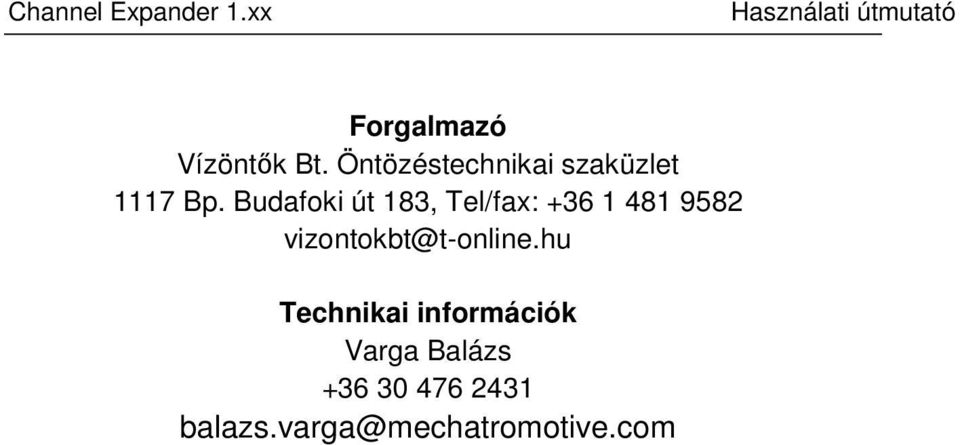

15 Forgalmazó Vízöntők Bt. Öntözéstechnikai szaküzlet 1117 Bp. Budafoki út 183, Tel/fax: vizontokbt@t-online.hu Technikai információk Varga Balázs balazs.varga@mechatromotive.com 15. oldal
