1 Színes Video Kaputelefon CDV-52A/52AS Köszönjük, hogy COMMAX terméket vásárolt. Az eszköz üzembe helyezése előtt, figyelmesen olvassa el a Felhasználói kézikönyvet és az üzemszerű működés érdekében, tartsa be az utasításokat és biztonsági előírásokat. A termék nem üzemszerű működtetéséből származó balesetkért a gyártó és a forgalmazó nem vállal felelősséget.

üzemszerű működés érdekében, tartsa be az utasításokat és biztonsági előírásokat.

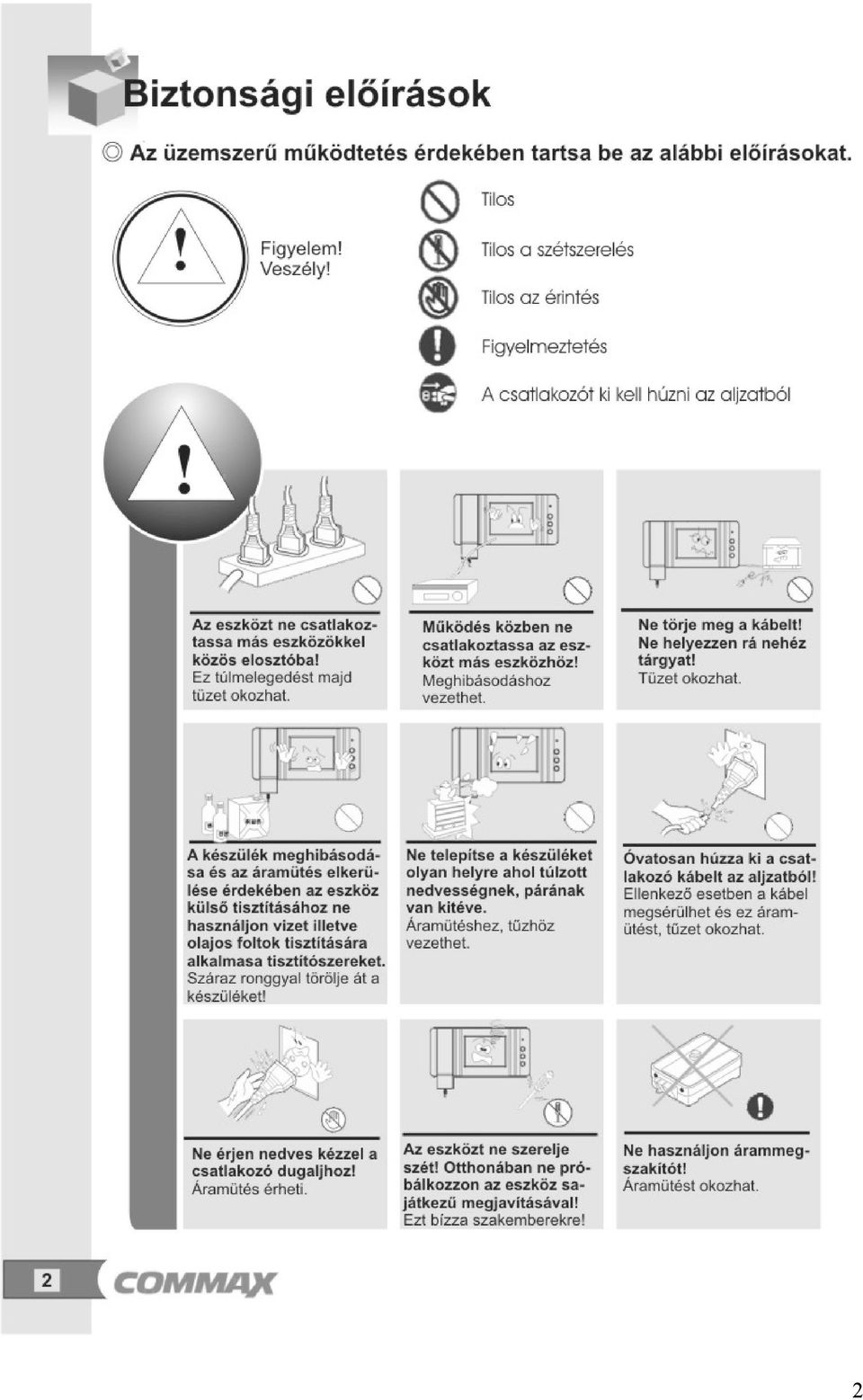

2 Tartalomjegyzék Biztonsági előírások..2 A CDV-52A/AS egység részei..4 Jellemzők és funkciók...5 Tartozékok 6 Rögzítési javaslat.7 Bekötések.8 Működtetés 9 Hibaelhárítás 10 Műszaki jellemzők 11 1

3 2

4 3

5 Videós beltéri egység részei SZ Funkció SZ Funkció SZ Funkció 1 Funkció ikonok 7 Ajtónyitó gomb 13 Be/Kikapcsoló gomb 2 Mikrofon 8 Beszélgetés 14 Hangszóró hangerő szabályzó 3 Kitekintés gomb 9 Csengetés hangerő szabályozó 15 Interfon és alárendelt videós beltéri egység 4 Belső hívás indító gomb 10 Képvilágosság szabályzó csatlakozó 16 DC 17V/1,3 A Tápcsatlakozó (polaritás független) 4

9 Csengetés hangerő szabályozó 15 Interfon és alárendelt videós beltéri egység 4 Belső hívás

6 5 Beszéd gomb 11 Képkontraszt szabályzó 6 Zajszűrő gomb (PTT) 12 Színárnyalat szabályzó Jellemzők és Funkciók 1. Jellemzők Színes 5 TFT LCD monitor Falra rögzíthető 2. Főbb funkciók Belső kommunikáció (Intercom) Ajtónyitás Zajkiszűrés (PTT) 3. Rendszerábra 5

Jellemzők Színes 5 TFT LCD monitor Falra rögzíthető 2.

7 Tartozékok 1 db Videó beltéri egység 1 db Felhasználói kézikönyv 1 db fali konzol 2-2 db videó beltéri egység és konzolrögzítő csavar 1 db csatlakozó (4P) 3 db csatlakozó (2P) 6

8 Rögzítési javaslat Megjegyzés Ne telepítse olyan helyre a készüléket, ahol túlzott hőnek, mágnese s térnek, közvetlen napsütésnek, nedvességnek, vagy pornak van kitéve. A videós beltéri egység ajánlott telepítési magassága 1600~1650 mm. 7

napsütésnek, nedvességnek, vagy pornak van kitéve.

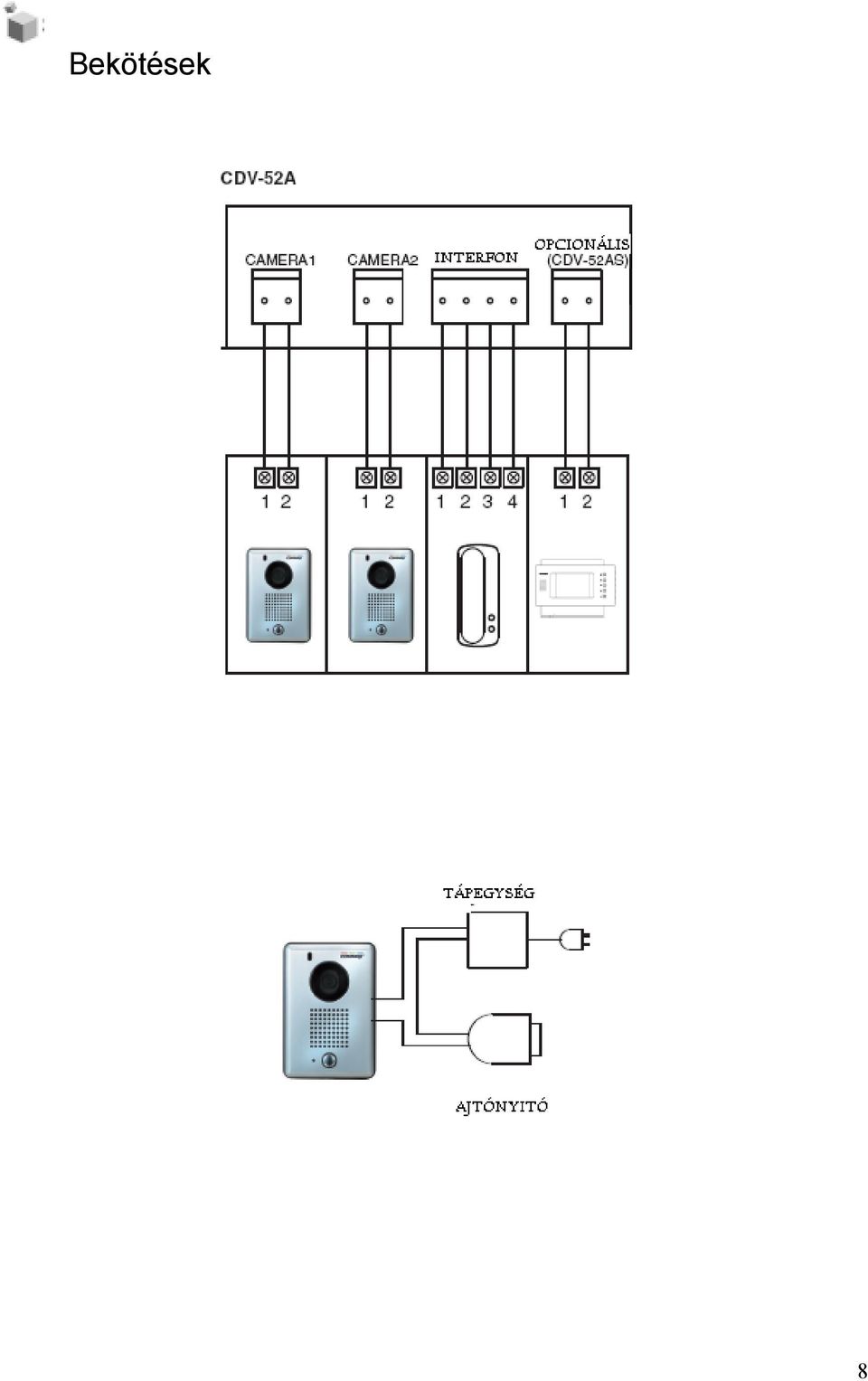

9 Bekötések 8

10 Működtetés Megjegyzés Minden esetben mikor újabb videós kültéri egységet csatlakozat vagy csatlakozást szüntet meg, először szakítsa meg CDV -52A tápellátását majd a műveletek elvégzése után újra adjon tápot. Beszélgetés a látogatóval Amikor a látogató megnyomja a hívó gombot, megszólal az elektromos csengőhang és a látogató megtekinthető a beltéri egység képernyőjén. A beszélgetéshez nyomja meg a beszéd gombot a beltéri videó egységen. A beszélgetés 90 másodpercig ta rthat, ezután a beltéri videó egység ismét készenléti állapotba kerül Ha a 90 másodperc leteltével folytatni akarja a beszélgetést nyomja meg előbb a kitekintés majd a beszéd gombot. Egyidejűleg csak 1 beltéri egység kommunikálhat 1 kültéri egység gel. A többi beltéri egység foglalt jelzést fog adni. A látogató beengedéséhez nyomja meg az ajtónyitó gombot. Megjegyzés Az elsődleges kültéri videó egységről érkező híváskor zöld LED világít a beltéri videó egységen, míg a másodlagos egységről érkező híváskor a LED piros színű. A kitekintéshez nyomja meg a kitekintés gombot és a képernyőn megjelenik a kültéri videó egység kameraképe. Ha két db kültéri videó egység van akkor a másodlagos egység kameraképének megtekintéséhez kétszer kell megnyomni a kitekintés gombot. A zajkiszűrés gombbal a kültéri videó egység és beltéri videó egység között folytatott beszélgetést zavaró zajokat szűri. Tartsa lenyomva a PTT gombot így készüléke csak a hangot fogja közvetíti a kültéri egység felé. Belső kommunikáció A beltéri videó egységekről (CDV -52A és CDV-52AS ha van) és a beltéri audió egységről (DP-4VR vagy DP- 4VH) is tud hívást kezdeményezni a belső hívásindítás gombbal valamely másik beltéri egységre. Hívásfogadás a beszéd gombbal lehetséges minden beltéri egységen. Amennyiben beszélgetés folyik az elsődleges beltéri videó egység és a másodlagos beltéri videó vagy beltéri audio egység között, a videós egységeken a kék LED fog világítani. Egyidejűleg csak 2 beltéri egység között lehetséges kommunikáció. Ha belső kommunikáció közben külső hívás érkezik, a belső kommunikáció automatikusan megszakad, és a beltéri videó egységek közül egy kezdeményezhet beszélgetést a kültéri egységgel. 9

A beszélgetéshez nyomja meg a beszéd gombot a beltéri videó egységen.

11 Egyéb funkciók Beszélgetés hangerő szabályzó: beszélgetés közben a látogató, hangszóróból hallható beszédének hangerejét szabályozhatja. Csengetés hangerő szabályzó: a csengetés hangerejének szabályozását teszi lehetővé Fényerő szabályzó: A monitoron megjelenő kép világosságát szabályozhatja. Képkontraszt szabályzó: A monitoron megjelenő kép kontrasztját szabályoz hatja. Szín telítettség szabályzó: A monitoron megjelenő kép színárnyalatát szabályozhatja.. Hibaelhárítás A készülék nem üzemszerű működése esetén mielőtt szakembert hívna, ellenőrizze az alábbiakat Hiba Ellenőrizze Elhárítás Nincs tápellátás Nem működik egyik egység sem. 1. Ellenőrizze a tápkábelt 2. Ellenőrizze a készülék be/ki kapcsolóját 1. Csatlakoztassa a tápkábelt, ha ez korábban nem történt meg. 2. A készüléket kapcsolja be a be/ki kapcsolóval. Sikertelen hívás fogadás/indítás (Külső belső kommunikáció) 1. Ellenőrizze az eszközök csatlakoztatását és bekötését. (megfelelő-e a csatlakoztatás, helyes-e a csatlakozási sorrend). 1. Olvassa el bekötésekre és csatlakoztatásokra vonatkozó fejezetet. 2. Végezze el a bekötéseket a helyes módon.. A készülék nem ad ki hangot (Hívás/Beszéd funkció) Ellenőrizze a hangerő beállításait Ha szükséges, akkor végezze el az Önnek megfelelő hangerő beállításokat. A képernyő sötét. A képernyő furcsa 1. Ellenőrizze, hogy van-e erős tükröződő fény a látogató mögött. 2. Ellenőrizze a képbeállításokat 1. Változtassa meg a kameralencse szögét. 2. Végezze el a szükséges képbeállításokat. 10

Képkontraszt szabályzó: A monitoron megjelenő kép kontrasztját szabályoz hatja. Szín telítettség szabályzó: A monitoron megjelenő kép színárnyalatát szabályozhatja.

12 Műszaki jellemzők CDV-52A Bekötések Tápellátás Képernyő méret Hívás hangja Teljesítmény felvétel Működés közben Készenléti állapotban Max. távolság a kültéri kameraegységtől Max. távolság az audió beltéri egységtől (interfon). Működési hőmérséklet tartomány Méretek Súly 2 vezeték a kültéri kamera egységhez 4 vezeték a beltéri audió egységhez 2 vezeték a másodlagos beltéri videó egységhez DC17V, 1,3 A Színes 5 TFT-LCD Kültéri kamera egységről: elektronikus csengőhang So,Mi, Do(2x) Beltér audió i egységről: Beep 15W(Max.) 3W 50m (Ф0.65~ 0,33mm²) 30m (Ф0.65~ 0,33mm²) 0 C~+40 C 245x175x45mm 1,2kg CDV-52AS Bekötések Tápellátás Képernyő méret Hívás hangja Teljesítmény felvétel Működés közben Készenléti állapotban Max. távolság az elsődleges beltéri egységtől (interfon). Működési hőmérséklet tartomány Méretek Súly 2 vezeték az elsődleges beltéri videó egységhez DC17V, 1,3 A Színes 5 TFT-LCD Kültéri kamera egységről: elektronikus csengőhang S o,mi, Do(2x) Beltéri audió egységről: Beep 15W(Max.) 3W 50m (Ф0.65~ 0,33mm²) 30m (Ф0.65~ 0,33mm²) 0 C~+40 C 245x175x45mm 1,2kg 11

Működési hőmérséklet tartomány Méretek Súly 2 vezeték a kültéri kamera egységhez 4 vezeték a beltéri audió egységhez 2 vezeték a másodlagos beltéri videó egységhez DC17V, 1,3 A Színes 5 TFT-LCD

13 12
