WRT kaputelefonok összefoglaló leírása

Átírás

1 WRT kaputelefonok összefoglaló leírása DZH-121C Kültéri, egy lakásos kapuegység 1-es cím Táp: +12VDC (Beltéri egységtől) Üresjárati fogyasztás: 25mA Üzemi fogyasztás: 150mA Üzemi hőmérséklettartomány: -30 C ~ 55 C Páratartalom: 45% ~ 85% Befoglaló méretek: 101*135*40 mm Besüllyesztés befoglaló méret: 95*128*50 mm 1/3 Sony Super HAD CCD Jel / Zaj viszony: >48dB Zárnyitási idő: 8 másodperc Beépített infraledek Videó rendszer: PAL Felbontás: 420 TVL Minimum megvilágítás: 0,8 LUX, F1.2 Vandálbiztos és vízálló panel Hangerő-szabályozó potméter Encoding pin jumper: - 1 kapuegység esetén le kell venni - 2 kapuegységnél a főkapu esetén rövidzár, mellékkapu esetén levenni (szakadás) Bekötések: A beltéri egység azonos elnevezésű pontjaival kell összekötni. L-; L+ kivezetés: alaphelyzetben nyitott (szakadás) relé kontaktus, zárnyitáshoz. Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat

2 EZH-121C Kültéri, 1, 2, 3 és 4 lakásos kapuegység 2-es cím 1-es cím Táp: +12VDC (Beltéri egységtől) Üresjárati fogyasztás: 25mA Üzemi fogyasztás: 150mA Üzemi hőmérséklettartomány: -30 C ~ 55 C Páratartalom: 45% ~ 85% Befoglaló méretek: 132*115*30 mm 1/3 Sony Super HAD CCD Jel / Zaj viszony: >48dB Zárnyitási idő: 8 másodperc Beépített fehér fényű ledek Videó rendszer: PAL Felbontás: 420 TVL Minimum megvilágítás: 0,5 LUX, F1.2 Vandálbiztos és vízálló panel 3-as cím 4-es cím 2-es cím 1-es cím Hangerő-szabályozó potméter Encoding (Státusz) pin jumper: - 1 kapuegység esetén le kell venni - 2 kapuegységnél a főkapu esetén rövidzár, mellékkapu esetén levenni Bekötések: A beltéri egység azonos elnevezésű pontjaival kell összekötni. L-; L+ kivezetés: alaphelyzetben nyitott (szakadás) relékontaktus, zárnyitáshoz. Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat

3 FZH-11C Kültéri, egy lakásos kapuegység Táp: +12VDC (Beltéri egységtől) Üresjárati fogyasztás: mA Zárnyitással együtt ajánlott táp: 1,2A Üzemi hőmérséklettartomány: -30 C ~ 55 C Páratartalom: 45% ~ 85% Befoglaló méretek: 57*120*28 mm 1/3 Sony Super HAD CCD Jel / Zaj viszony: >48dB Zárnyitási idő: 0,5 másodperc Beépített fehér fényű ledek Videó rendszer: PAL Felbontás: 420 TVL Minimum megvilágítás: 0,8 LUX, F1.2 Vandálbiztos és vízálló panel Bekötések: A beltéri egység azonos elnevezésű pontjaival kell összekötni. Piros - fekete kivezetés: Kapcsolt 12 VDC, zárnyitáshoz. Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat FIGYELEM! A kapunyitó kontaktus zárási ideje 0,5 másodperc, ezért memóriás elektromos zár használata szükséges

4 QZS-11C, QZS-121C Színes, beltéri, szabadkézi monitor Hangszóró LCD kijelző Mikrofon Intercom gomb Felvesz / Zárnyitó / letesz gomb kitekintő gomb Táp: +12VDC Üresjárati fogyasztás: 25mA Üzemi fogyasztás: 350mA Érzékenység: 20mV Torzítás: 5% Beépített háttérfény Látószög: 12 Üzemi hőmérséklettartomány: -20 C ~ 55 C Páratartalom: 45% ~ 95% Befoglaló méretek: 150*100*30 mm LCD méret: 3,5 Jel / Zaj viszony: 72dBA Videó rendszer: PAL Táp kimenet: 50mV Felbontás: képpont Szabályzók: - Fényerő, színtelítettség és hangerő-szabályozó Impedance jumper: - Egy monitor esetén rövidre kell zárni, több monitor esetén csak a legtávolabbit Parallel connection jumper: - Több monitor használata esetén mindegyiken rövidre kell zárni, egy monitor esetén viszont le kell venni Bekötések: A kültéri egység azonos elnevezésű pontjaival kell összekötni. +12VDC - GND; Jack aljzat: - 12 VDC bejövő táp Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat Többlakásos mód: - Az egyestől négyesig bármely címen használható, jumperrel állítható(qzs-121c) Címzés EZH-121C kültéri esetén: - 1. cím: S1 S6 jumper összes off (szakadás) - 2. cím: S1 jumper on, többi off - 3. cím: S2 jumper on, többi off - 4. cím: S1 és S2 jumper on, többi off

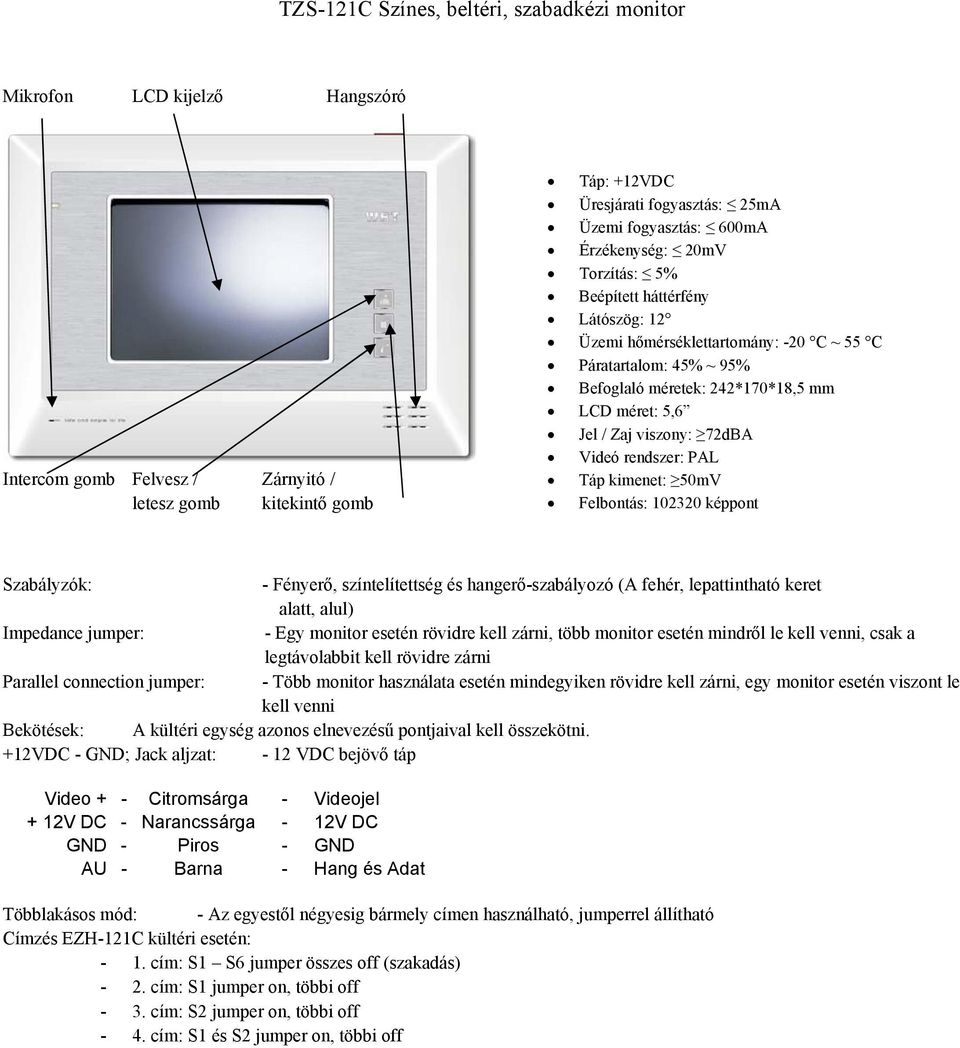

5 TZS-121C Színes, beltéri, szabadkézi monitor Mikrofon LCD kijelző Hangszóró Intercom gomb Felvesz / Zárnyitó / letesz gomb kitekintő gomb Táp: +12VDC Üresjárati fogyasztás: 25mA Üzemi fogyasztás: 600mA Érzékenység: 20mV Torzítás: 5% Beépített háttérfény Látószög: 12 Üzemi hőmérséklettartomány: -20 C ~ 55 C Páratartalom: 45% ~ 95% Befoglaló méretek: 242*170*18,5 mm LCD méret: 5,6 Jel / Zaj viszony: 72dBA Videó rendszer: PAL Táp kimenet: 50mV Felbontás: képpont Szabályzók: - Fényerő, színtelítettség és hangerő-szabályozó (A fehér, lepattintható keret alatt, alul) Impedance jumper: - Egy monitor esetén rövidre kell zárni, több monitor esetén mindről le kell venni, csak a legtávolabbit kell rövidre zárni Parallel connection jumper: - Több monitor használata esetén mindegyiken rövidre kell zárni, egy monitor esetén viszont le kell venni Bekötések: A kültéri egység azonos elnevezésű pontjaival kell összekötni. +12VDC - GND; Jack aljzat: - 12 VDC bejövő táp Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat Többlakásos mód: - Az egyestől négyesig bármely címen használható, jumperrel állítható Címzés EZH-121C kültéri esetén: - 1. cím: S1 S6 jumper összes off (szakadás) - 2. cím: S1 jumper on, többi off - 3. cím: S2 jumper on, többi off - 4. cím: S1 és S2 jumper on, többi off

6 OZS-121C, OZS-121CX Színes, beltéri, szabadkézi monitor Hangszóró LCD kijelző Foto Visszanéz1x Visszanéz 5x Program Dátum Táp: +12VDC Üresjárati fogyasztás: 25mA Üzemi fogyasztás: 600mA Érzékenység: 20mV Torzítás: 5% Beépített háttérfény Látószög: 12 Üzemi hőmérséklettartomány: -20 C ~ 55 C Páratartalom: 45% ~ 95% Befoglaló méretek: 210x156x34 mm LCD méret: 5,6 Jel / Zaj viszony: 72dBA Videó rendszer: PAL Táp kimenet: 50mV Felbontás: képpont Letesz Intercom Felvevő / Zárnyitó / Mikrofon kitekintő Szabályzók: - Fényerő, színtelítettség és hangerő-szabályozó (A hátlapon) Impedance jumper: - Egy monitor esetén rövidre kell zárni, több monitor esetén mindről le kell venni, csak a legtávolabbit kell rövidre zárni Címző jumper: - Több monitor használata esetén, a monitor címének megfelelően rövidre kell zárni, egy monitor esetén viszont le kell venni. Bekötések: A kültéri egység azonos elnevezésű pontjaival kell összekötni. +12VDC - GND; Jack aljzat: - 12 VDC bejövő táp Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat Többlakásos mód: - Az egyestől négyesig bármely címen használható, jumperrel állítható Címzés EZH-121C kültéri esetén: - 1. cím: S1 S6 jumper összes off (szakadás) - 2. cím: S1 jumper on, többi off - 3. cím: S2 jumper on, többi off - 4. cím: S1 és S2 jumper on, többi off

7 Hangszóró Foto Visszanéz1x Visszanéz 5x Program Dátum Táp: +12VDC Üresjárati fogyasztás: 25mA Üzemi fogyasztás: 600mA Érzékenység: 20mV Torzítás: 5% Beépített háttérfény Látószög: 12 Üzemi hőmérséklettartomány: -20 C ~ 55 C Páratartalom: 45% ~ 95% Befoglaló méretek: 254x166x38 mm LCD méret: 5,6 Jel / Zaj viszony: 72dBA Videó rendszer: PAL Táp kimenet: 50mV Felbontás: képpont Mikrofon/ Zárnyitó/ kitekintő Szabályzók: Felvevő- Letesz-Intercom - Fényerő, színtelítettség és hangerő-szabályozó (A készülék alján) Impedance jumper: - Egy monitor esetén rövidre kell zárni, több monitor esetén mindről le kell venni, csak a legtávolabbit kell rövidre zárni Címző jumper (csak CX): - Több monitor használata esetén, a monitor címének megfelelően rövidre kell zárni, egy monitor esetén viszont le kell venni. Bekötések: A kültéri egység azonos elnevezésű pontjaival kell összekötni. +12VDC - GND;- 12 VDC bejövő táp Video + - Citromsárga - Videojel + 12V DC - Narancssárga - 12V DC GND - Piros - GND AU - Barna - Hang és Adat Többlakásos mód: KZS-121CQ: Csak az egyes címen működik és nem változtatható KZS-121CXQ- Az egyestől négyesig bármely címen használható, jumperrel állítható Címzés EZH-121C kültéri esetén: - 1. cím: S1 S6 jumper összes off (szakadás) - 2. cím: S1 jumper on, többi off - 3. cím: S2 jumper on, többi off - 4. cím: S1 és S2 jumper on, többi off

8 Vezetékezés: A kaputelefonok 4 vezetékes BUSZ-on működnek. A BUSZ-ra a kaputelefonokat felfűzve, csillag alakban, vagy vegyesen szerelhetjük. A legtávolabbi beltérinél be kell kapcsolni a lezárást egy jumper-rel. A többinél a jumpert le kell húzni. A kültéri egységben van egy relé, az kapcsolja a zárat. A zár működtetéséhez külön tápegység és 2 ér szükséges. Vezeték keresztmetszet: 50m-ig.: 4*0,5 50m 100m-ig: min. 4*0,8. UTP kábel is használható, de csak úgy, hogy a csavart érpárakat egy érként összekötjük és így normál négy eres kábelként használjuk. Tápellátás: Minden videós kaputelefon 12V DC (egyenáram) feszültséggel működik. Rövidebb távolság esetén (max.50m), a rendszert elég egy beltérinél megtáplálni, mivel a BUSZ minden egységhez továbbítja a tápot. Kivéve a TZS-121C típust, ahol a bejövő táp le van választva, itt a készüléknek direkt tápot kell adni, amit megtehetünk úgy is, hogy a BUSZ tápvezetékét (+12V narancs GND piros) rákötjük a készülék tápbemenetére. Nagyobb távolság esetén viszont minden monitornak saját tápot kell adni. Stabilizált tápegység szükséges. Egy kültéri- egy beltéri: 12V 1A. Egy kültéri, max. négy beltéri: 12V 3A. Több lakásos rendszer esetén: 12V 3A, mivel egyszerre max. 4 beltéri működik. Használható dobozos 13,8V táp ha szünetmentes tápellátásra van szükség. Ha akkut is tesznek bele, akkor elég az 1,5 A-es táp, 4Ah akku. Egy nyomógombos rendszerre max. 4db beltéri rakható. Több nyomógombos esetén nyomógombonként max. 4 beltéri. ( egyszerre max. 4 beltéri működhet) Tehát négy nyomógombos rendszerre max. 16 beltéri köthető, lakásonként 4.w Azt hogy a kültéri melyik gombjához melyik beltéri tartozzon, a beltérin levő jumper-rel kell beállítani, de csak négy típusnál lehet állítani. A fehér TZS-121C, a fekete OZS-121C, OZS-121CX és a szürke KZS-121CXQ beltériken állítható a címzés, 1-4- ig. Az összes többi beltérinél a címzés nem állítható, ezek az 1-es címre vannak állítva. Több lakásos rendszernél csak az 1-es nyomógomb működteti őket. Tehát egy lakásos rendszerben bármelyik beltéri használható vegyesen is. Több lakásos rendszerben a nem címezhetők csak az egyes lakásba tehetők. Memória: A fekete és az ezüst nagy beltéri kapható memóriás változatban is. (OZS-121CX, KZS-121CQX

9 Beltéri Intercom kompatibilitás AZS-121 (1.cím) KZS-121 (1.cím) OZS-121 (1.-4.cím) QZS-11 (1.cím) QZS-121 (1.-4.cím) TZS-121 (1.-4.cím) AZS-121 (1.cím) KZS-121 (1.cím) O.K. O.K. O.K. O.K. O.K. O.K. O.K. O.K. O.K. O.K. OZS-121 (1.-4.cím) O.K. O.K. O.K. O.K. O.K. QZS-11 (1.cím) O.K. O.K. O.K. QZS-121 (1.-4.cím) O.K. O.K. O.K. O.K. O.K. O.K. TZS-121 (1.-4.cím) O.K. O.K. O.K. O.K. O.K. O.K. Intercom hívás csak a TZS készülékről indítható. Intercom hívás csak a QZS készülékről indítható. Többlakásos kiépítés esetén: Az ajánlott beltéri egységek: QZS-121 (1.-4. címen) és a TZS-121 (1.-4. címen) Használható az OZS-121 is (1.-4. címezhető.), de ajánlott csak a címen használni, itt Nem tud intercom kapcsolatot. Az 1-es cím kerülendő, mert ha más címeken TZS vagy QZS van azok intercomon felhívják az OZS-t az 1-es címen. Működnek az AZS és KZS készülékek is saját 1-es címükön, de kerülendő használatuk, mert ha más címeken TZS vagy QZS van azok intercomon felhívják az AZS-t vagy a KZS-t az 1-es címen.

10 Bekötési rajzok:

11

12

13

14 HASZNÁLATI ÚTMUTATÓ OZS-121C, OZS-121CX, KZS-121C, KZS-12CX Színes, beltéri, szabadkézi monitorhoz Becsengetéskor kellemes hangzású dallamot játszik a készülék és megjelenik a kép a monitoron. A hívást a felvesz (kerek) gomb megnyomásával fogadhatjuk. Ekkor beszélgethetünk a hívó féllel. A beszélgetést a letesz gomb megnyomásával fejezhetjük be. A maximális beszélgetési idő 2 perc, ezután a készülék automatikusan bontja a kapcsolatot. Kapcsolat közben a zárnyitó gomb megnyomásával nyithatjuk a kaput, ekkor a kültéri egység 8 másodpercen át ajtónyitó kontaktust ad (rövidzár), ez alatt nyitható a kapu. Ha nem vesszük fel a hívást, akkor ½ percen át csengetés hallatszik, és látható a kép. Becsengetés nélküli kitekintéshez a kitekintő gombot kell megnyomnunk. Ekkor, megjelenik a kép és hallatszanak a kültéri események. Ebben a kapcsolatmódban kifelé beszélni, kaput nyitni nem lehet. A kitekintést a gomb ismételt megnyomásával fejezhetjük be. A kitekintésre a maximális idő 1 perc, ezután a készülék automatikusan bontja a kapcsolatot. Ha egy lakáson belül több beltéri egység is van, beszélgetést kezdeményezhetünk a többi belső monitorral. Az intercom gomb megnyomása után a többi belső monitor csengetni kezd, maximum 30 másodpercig. Ez idő alatt, bármelyik beltéri egységen a felvesz (kerek) gomb megnyomásával fogadhatjuk a hívást, beszélgethetünk. A beszélgetést a letesz gomb megnyomásával fejezhetjük be. A beszélgetési idő maximum 2 perc. Csak OZS-121CX típus esetén: Amennyiben memóriás készülékünk van (OZS-121CX vagy KZS-121CX típus), lehetőség van képek mentésére és visszanézésére. Képeket készíthetünk automatikus módban vagy gombnyomásra. Manuális képkészítés: - Becsengetéskor vegyük fel a hívást, képkészítéshez nyomjuk meg a Foto gombot. A monitoron látható kép mentésre kerül, a zöld lámpa piros fényre vált a készülék automata képkészítésre áll. A beszélgetést a szokásos módon a kerek gomb megnyomásával fejezhetjük be. Képek visszanézéséhez, a készülék készenléti módjában, nyomjuk meg a visszanéz gombot, az utoljára rögzített kép megjelenik a kijelzőn. A gomb ismételt megnyomásával léptethetjük a következő képekre, időrendben a legfrissebbtől a régebbiek felé. Amennyiben automatikus képkészítésen állt a készülék, a visszajelző fény pirosan világít mindaddig, amíg az összes új képet meg nem néztük. Amint egy már megnézett képhez érünk a visszajelző fény zöldre vált, ezzel kilépünk az automata módból. Automatikus képkészítés: Minden becsengetéskor, ha nem vesszük fel a hívást, a 20. másodpercben készít egy képet Minden elmentett képre dátum- idő felirat kerül a készítés időpontjával. Dátum- idő beállítása: - nyomjuk meg a dátumgombot a monitoron megjelenik a készülékben tárolt dátum és idő, ÉÉ-ÓÓ-PP formátumban - a dátumgomb ismételt megnyomásával léphetünk a módosítani kívánt értékhez - a kijelölt értéket a programozó gomb megnyomásával változtathatjuk - az adatok mentéséhez és a kilépéshez végig kell léptetnünk a kurzort, a Secam beállításait nem kell változtatni. Továbbléptetve menti a beállításokat és 2 másodperc alatt újraindul a készülék, a képernyő a már mentet beállításokat mutatja. - a kerek gomb megnyomásával alapállapotba áll a készülék.

15 HASZNÁLATI ÚTMUTATÓ a QZS-11C, QZS-121C Színes, beltéri, szabadkézi monitorhoz Becsengetéskor kellemes hangzású dallamot játszik a készülék és megjelenik a kép a monitoron. A hívást a felvesz (középső) gomb megnyomásával fogadhatjuk. Ekkor beszélgethetünk a hívó féllel. A beszélgetést a gomb ismételt megnyomásával fejezhetjük be. A maximális beszélgetési idő 2 perc, ezután a készülék automatikusan bontja a kapcsolatot. Kapcsolat közben a zárnyitó (jobbszélső) gomb megnyomásával nyithatjuk a kaput, ekkor a kültéri egység 8 másodpercen át ajtónyitó kontaktust ad, ez alatt nyitható a kapu. QZS-11C típusnál, ha nem vesszük fel a hívást, akkor ½ percen át csengetés hallatszik, és látható a kép. QZS-12C típusnál, ha nem vesszük fel a hívást, akkor a hangjelzés 8 másodpercen belül a beltéri kezelőn elhallgat, de a kép marad ½ percen át, míg a kültéri állomáson csengetés hallatszik. Becsengetés nélküli kitekintéshez a kitekintő (jobbszélső) gombot kell megnyomnunk. Ekkor, megjelenik a kép és hallatszanak a kültéri események. Ebben a kapcsolatmódban kifelé beszélni, kaput nyitni nem lehet. A kitekintést a gomb ismételt megnyomásával fejezhetjük be. A kitekintésre a maximális idő 1 perc, ezután a készülék automatikusan bontja a kapcsolatot. Ha egy lakáson belül több beltéri egység is van, beszélgetést kezdeményezhetünk a többi belső monitorral. Az intercom (balszélső) gomb megnyomása után a többi belső monitor csengetni kezd, maximum 30 másodpercig. Ez idő alatt, bármelyik beltéri egységen a felvesz (középső) gomb megnyomásával fogadhatjuk a hívást, beszélgethetünk. A beszélgetést a letesz (középső) gomb megnyomásával fejezhetjük be. A beszélgetési idő maximum 2 perc. HASZNÁLATI ÚTMUTATÓ TZS-121C Színes, beltéri, szabadkézi monitorhoz Becsengetéskor kellemes hangzású dallamot játszik a készülék és megjelenik a kép a monitoron. A hívást a felvesz (alsó) gomb megnyomásával fogadhatjuk. Ekkor beszélgethetünk a hívó féllel. A beszélgetést a gomb ismételt megnyomásával fejezhetjük be. A maximális beszélgetési idő 2 perc, ezután a készülék automatikusan bontja a kapcsolatot. Kapcsolat közben a zárnyitó (középső) gomb megnyomásával nyithatjuk a kaput, ekkor a kültéri egység 8 másodpercen át ajtónyitó kontaktust ad (rövidzár), ez alatt nyitható a kapu. Ha nem vesszük fel a hívást, akkor a hangjelzés 8 másodpercen belül a beltéri kezelőn elhallgat, de a kép marad ½ percen át míg a kültéri állomáson csengetés hallatszik. Becsengetés nélküli kitekintéshez a kitekintő (középső) gombot kell megnyomnunk. Ekkor, megjelenik a kép és hallatszanak a kültéri események. Ebben a kapcsolatmódban kifelé beszélni, kaput nyitni nem lehet. A kitekintést a gomb ismételt megnyomásával fejezhetjük be. A kitekintésre a maximális idő 1 perc, ezután a készülék automatikusan bontja a kapcsolatot. Ha egy lakáson belül több beltéri egység is van, beszélgetést kezdeményezhetünk a többi belső monitorral. Az intercom (felső) gomb megnyomása után a többi belső monitor csengetni kezd, maximum 30 másodpercig. Ez idő alatt, bármelyik beltéri egységen a felvesz (alsó) gomb megnyomásával fogadhatjuk a hívást, beszélgethetünk. A beszélgetést a letesz (alsó) gomb megnyomásával fejezhetjük be. A beszélgetési idő maximum 2 perc.
