1 VIDEÓ KAPUTELEFON FEKETE-FEHÉR CMOS KAMERÁVAL MODEL VD-5541M2 Köszönjük, hogy az általunk forgalmazott terméket választotta. Ez a videó kaputelefon könnyen telepíthető, használata egyszerű. A legoptimálisabb teljesítmény elérése érdekében üzembe helyezés előtt alaposan tanulmányozza a használati utasítást, amelyből megtudhatja a készülék pontos működését és a beltéri és kültéri egységek pontos csatlakoztatását. A KÉSZÜLÉK FŐ EGYSÉGEI: KÜLTÉRI 1/43 CMOS KAMERA: 1 DB MONITOR 4 FLAT: 2 DB AC ADAPTER 230V 50Hz: 15V 1AMPER: 1 DB AZ EGYSÉGEK ÉS TARTOZÉKOK ISMERTETÉSE Monitor egység(fig.1) Kamera egység (Fig.2.) Tartozékok 1. Kézibeszélő a. Kamera lencse 2. Kézibeszélő b. Beépített hangszóró füllhallgató c. Kamera rögzítő 3. Kézibeszélő csavarok és fedél 4. Vonalbontó d. Beépített mikrofon 5. Beépített hangszóró e. Hívógomb 6. Monitor képernyő 7. Video Be gomb 8. Video Ki gomb 9. Ajtónyitás gomb 10. Hangerő szabályozó 11. Képfényerő szabályozó 12. Kontraszt szabályozó 13. AC adapter bemenet 14. Sorkapocs I. Monitor egység fali szerelőkeret II. Kamera egység fali szerelőkeret (See fig.3.1 & 3.2) III. Vezeték ( 10 méter ) IV. AC adapter( fig.5) V. Csavarok 1

pontos csatlakoztatását. A KÉSZÜLÉK FŐ EGYSÉGEI: KÜLTÉRI 1/43 CMOS KAMERA: 1 DB MONITOR 4 FLAT: 2 DB AC ADAPTER 230V 50Hz: 15V 1AMPER: 1 DB AZ EGYSÉGEK ÉS TARTOZÉKOK ISMERTETÉSE Monitor egység(fig.

2 Beltéri egység 1R 2W 3B 4Y 5K 6K V I D E O O N V I D E O O F F D O O R O P E N I Fig.1 Kültéri egység a b c e d c II Fig.2. Fig.3 2

3 ELŐKÉSZÜLETEK Fig. 4 A fenti ábra illusztrálja a kamera és a monitor egységek javasolt talaj feletti magasságát optimális napi használat érdekében. A javasolt magasság mindkét egység tekintetében 165cm. A KAMERA, MONITOR ÉS AZ ELEKTROMOS ZÁR CSATLAKOZTATÁSA csatlakozó Fig.5 3

talaj feletti magasságát optimális napi használat érdekében.

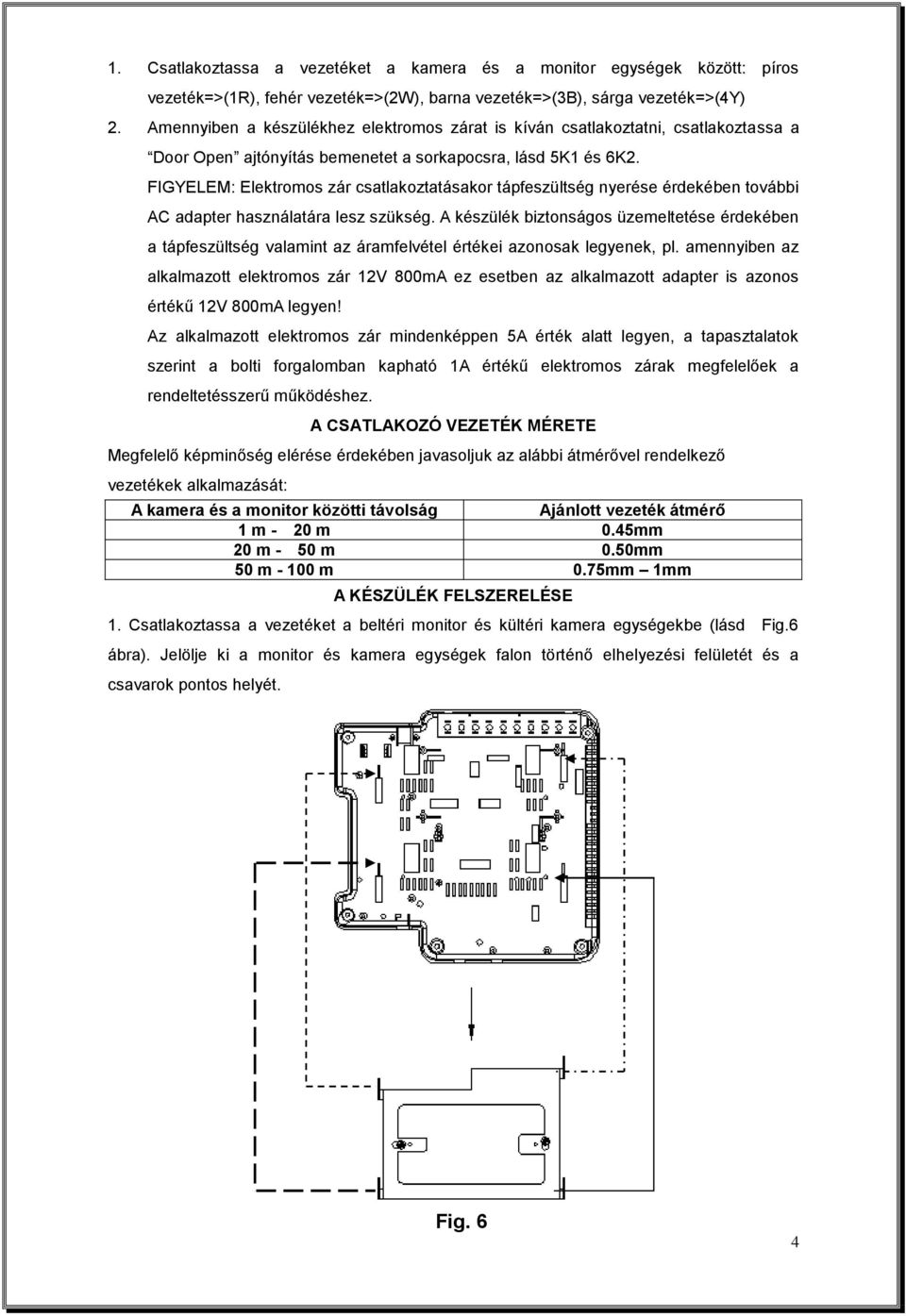

4 1. Csatlakoztassa a vezetéket a kamera és a monitor egységek között: píros vezeték=>(1r), fehér vezeték=>(2w), barna vezeték=>(3b), sárga vezeték=>(4y) 2. Amennyiben a készülékhez elektromos zárat is kíván csatlakoztatni, csatlakoztassa a Door Open ajtónyítás bemenetet a sorkapocsra, lásd 5K1 és 6K2. FIGYELEM: Elektromos zár csatlakoztatásakor tápfeszültség nyerése érdekében további AC adapter használatára lesz szükség. A készülék biztonságos üzemeltetése érdekében a tápfeszültség valamint az áramfelvétel értékei azonosak legyenek, pl. amennyiben az alkalmazott elektromos zár 12V 800mA ez esetben az alkalmazott adapter is azonos értékű 12V 800mA legyen! Az alkalmazott elektromos zár mindenképpen 5A érték alatt legyen, a tapasztalatok szerint a bolti forgalomban kapható 1A értékű elektromos zárak megfelelőek a rendeltetésszerű működéshez. A CSATLAKOZÓ VEZETÉK MÉRETE Megfelelő képminőség elérése érdekében javasoljuk az alábbi átmérővel rendelkező vezetékek alkalmazását: A kamera és a monitor közötti távolság Ajánlott vezeték átmérő 1 m - 20 m 0.45mm 20 m - 50 m 0.50mm 50 m m 0.75mm 1mm A KÉSZÜLÉK FELSZERELÉSE 1. Csatlakoztassa a vezetéket a beltéri monitor és kültéri kamera egységekbe (lásd Fig.6 ábra). Jelölje ki a monitor és kamera egységek falon történő elhelyezési felületét és a csavarok pontos helyét. Fig. 6 4

FIGYELEM: Elektromos zár csatlakoztatásakor tápfeszültség nyerése érdekében további AC adapter használatára lesz szükség.

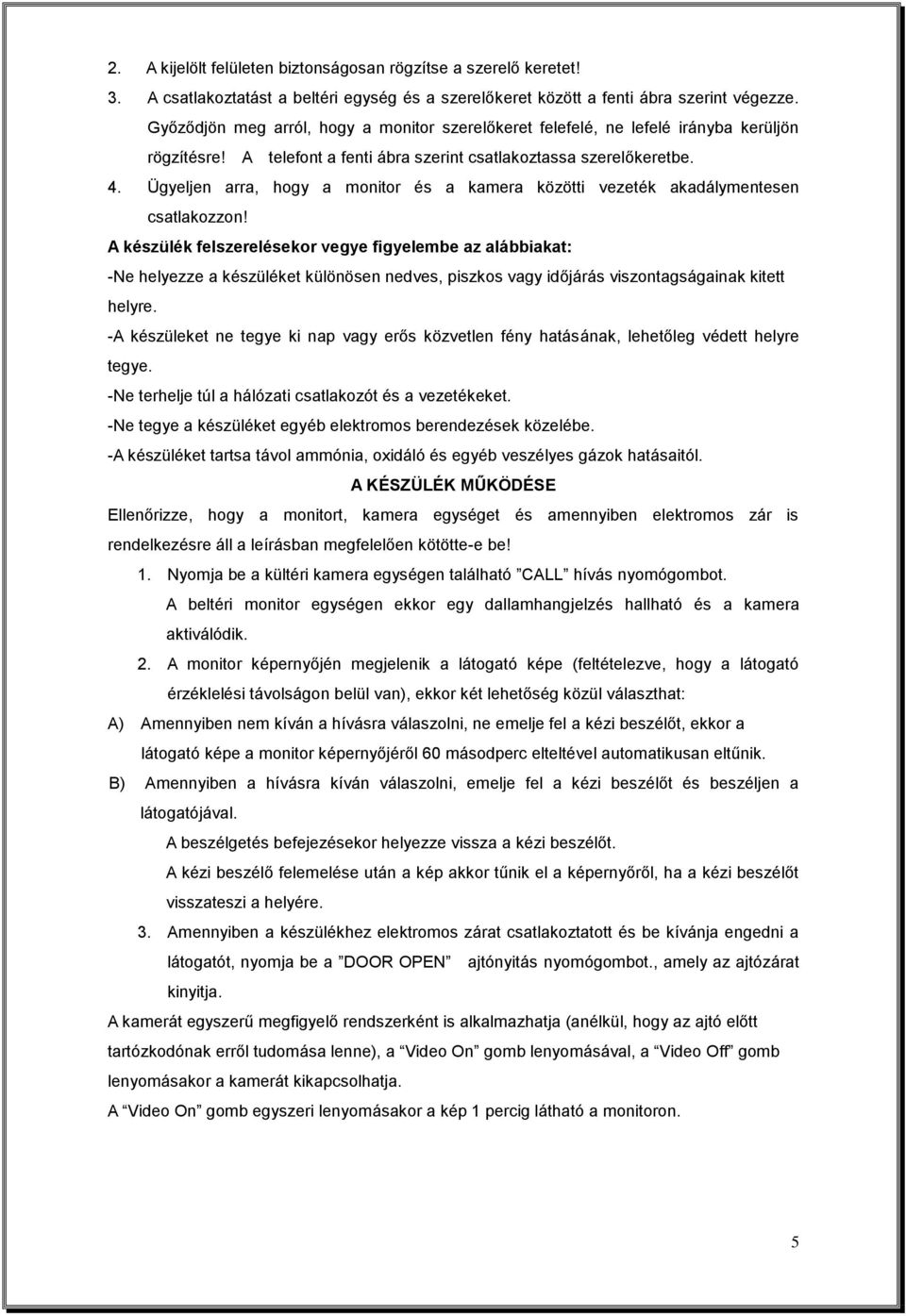

5 2. A kijelölt felületen biztonságosan rögzítse a szerelő keretet! 3. A csatlakoztatást a beltéri egység és a szerelőkeret között a fenti ábra szerint végezze. Győződjön meg arról, hogy a monitor szerelőkeret felefelé, ne lefelé irányba kerüljön rögzítésre! A telefont a fenti ábra szerint csatlakoztassa szerelőkeretbe. 4. Ügyeljen arra, hogy a monitor és a kamera közötti vezeték akadálymentesen csatlakozzon! A készülék felszerelésekor vegye figyelembe az alábbiakat: -Ne helyezze a készüléket különösen nedves, piszkos vagy időjárás viszontagságainak kitett helyre. -A készüleket ne tegye ki nap vagy erős közvetlen fény hatásának, lehetőleg védett helyre tegye. -Ne terhelje túl a hálózati csatlakozót és a vezetékeket. -Ne tegye a készüléket egyéb elektromos berendezések közelébe. -A készüléket tartsa távol ammónia, oxidáló és egyéb veszélyes gázok hatásaitól. A KÉSZÜLÉK MŰKÖDÉSE Ellenőrizze, hogy a monitort, kamera egységet és amennyiben elektromos zár is rendelkezésre áll a leírásban megfelelően kötötte-e be! 1. Nyomja be a kültéri kamera egységen található CALL hívás nyomógombot. A beltéri monitor egységen ekkor egy dallamhangjelzés hallható és a kamera aktiválódik. 2. A monitor képernyőjén megjelenik a látogató képe (feltételezve, hogy a látogató érzéklelési távolságon belül van), ekkor két lehetőség közül választhat: A) Amennyiben nem kíván a hívásra válaszolni, ne emelje fel a kézi beszélőt, ekkor a látogató képe a monitor képernyőjéről 60 másodperc elteltével automatikusan eltűnik. B) Amennyiben a hívásra kíván válaszolni, emelje fel a kézi beszélőt és beszéljen a látogatójával. A beszélgetés befejezésekor helyezze vissza a kézi beszélőt. A kézi beszélő felemelése után a kép akkor tűnik el a képernyőről, ha a kézi beszélőt visszateszi a helyére. 3. Amennyiben a készülékhez elektromos zárat csatlakoztatott és be kívánja engedni a látogatót, nyomja be a DOOR OPEN ajtónyitás nyomógombot., amely az ajtózárat kinyitja. A kamerát egyszerű megfigyelő rendszerként is alkalmazhatja (anélkül, hogy az ajtó előtt tartózkodónak erről tudomása lenne), a Video On gomb lenyomásával, a Video Off gomb lenyomásakor a kamerát kikapcsolhatja. A Video On gomb egyszeri lenyomásakor a kép 1 percig látható a monitoron. 5

Ügyeljen arra, hogy a monitor és a kamera közötti vezeték akadálymentesen csatlakozzon!

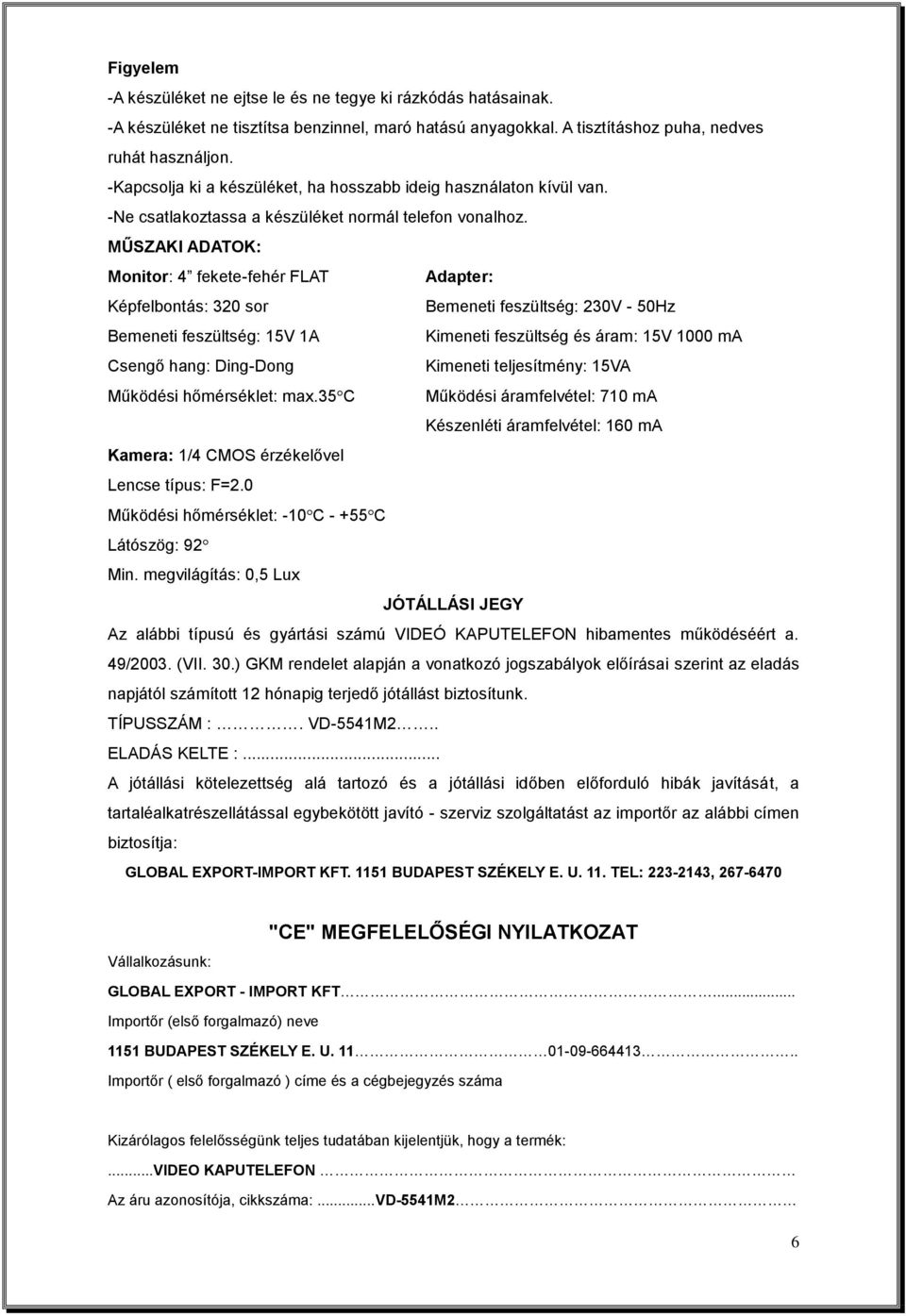

6 Figyelem -A készüléket ne ejtse le és ne tegye ki rázkódás hatásainak. -A készüléket ne tisztítsa benzinnel, maró hatású anyagokkal. A tisztításhoz puha, nedves ruhát használjon. -Kapcsolja ki a készüléket, ha hosszabb ideig használaton kívül van. -Ne csatlakoztassa a készüléket normál telefon vonalhoz. MŰSZAKI ADATOK: Monitor: 4 fekete-fehér FLAT Adapter: Képfelbontás: 320 sor Bemeneti feszültség: 230V - 50Hz Bemeneti feszültség: 15V 1A Kimeneti feszültség és áram: 15V 1000 ma Csengő hang: Ding-Dong Kimeneti teljesítmény: 15VA Működési hőmérséklet: max.35 C Működési áramfelvétel: 710 ma Készenléti áramfelvétel: 160 ma Kamera: 1/4 CMOS érzékelővel Lencse típus: F=2.0 Működési hőmérséklet: -10 C C Látószög: 92 Min. megvilágítás: 0,5 Lux JÓTÁLLÁSI JEGY Az alábbi típusú és gyártási számú VIDEÓ KAPUTELEFON hibamentes működéséért a. 49/2003. (VII. 30.) GKM rendelet alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. TÍPUSSZÁM :. VD-5541M2.. ELADÁS KELTE :... A jótállási kötelezettség alá tartozó és a jótállási időben előforduló hibák javítását, a tartaléalkatrészellátással egybekötött javító - szerviz szolgáltatást az importőr az alábbi címen biztosítja: GLOBAL EXPORT-IMPORT KFT BUDAPEST SZÉKELY E. U. 11. TEL: , Vállalkozásunk: "CE" MEGFELELŐSÉGI NYILATKOZAT GLOBAL EXPORT - IMPORT KFT... Importőr (első forgalmazó) neve 1151 BUDAPEST SZÉKELY E. U Importőr ( első forgalmazó ) címe és a cégbejegyzés száma Kizárólagos felelősségünk teljes tudatában kijelentjük, hogy a termék:...video KAPUTELEFON Az áru azonosítója, cikkszáma:...vd-5541m2 6

MŰSZAKI ADATOK: Monitor: 4 fekete-fehér FLAT Adapter: Képfelbontás: 320 sor Bemeneti feszültség: 230V - 50Hz Bemeneti feszültség: 15V 1A Kimeneti feszültség és áram: 15V 1000 ma Csengő hang:

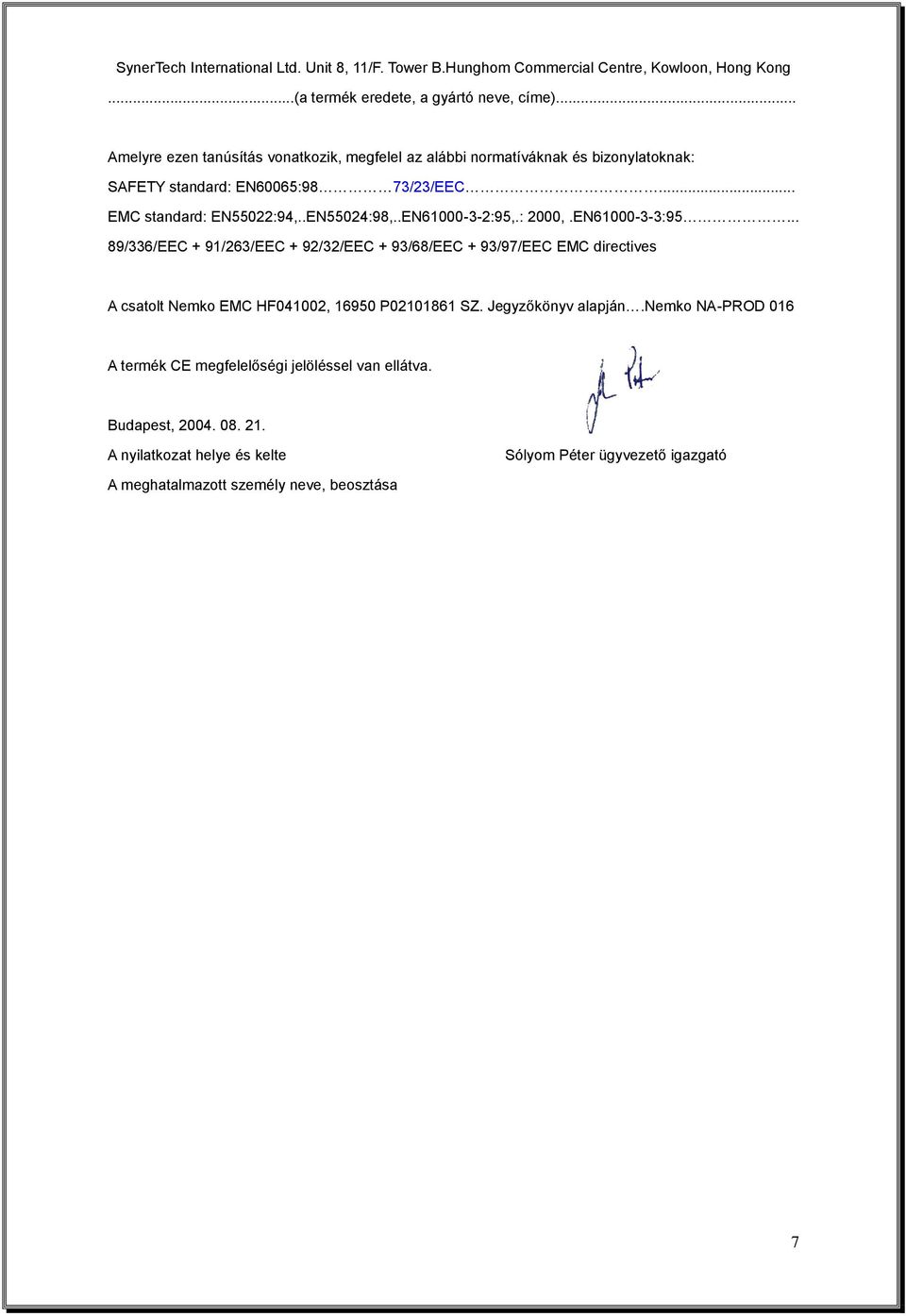

7 SynerTech International Ltd. Unit 8, 11/F. Tower B.Hunghom Commercial Centre, Kowloon, Hong Kong...(a termék eredete, a gyártó neve, címe)... Amelyre ezen tanúsítás vonatkozik, megfelel az alábbi normatíváknak és bizonylatoknak: SAFETY standard: EN60065:98 73/23/EEC... EMC standard: EN55022:94,..EN55024:98,..EN :95,.: 2000,.EN : /336/EEC + 91/263/EEC + 92/32/EEC + 93/68/EEC + 93/97/EEC EMC directives A csatolt Nemko EMC HF041002, P SZ. Jegyzőkönyv alapján.nemko NA-PROD 016 A termék CE megfelelőségi jelöléssel van ellátva. Budapest, A nyilatkozat helye és kelte Sólyom Péter ügyvezető igazgató A meghatalmazott személy neve, beosztása 7

.EN61000-3-2:95,.: 2000,.EN61000-3-3:95... 89/336/EEC + 91/263/EEC + 92/32/EEC + 93/68/EEC + 93/97/EEC EMC directives A csatolt Nemko EMC HF041002, 16950 P02101861 SZ.
