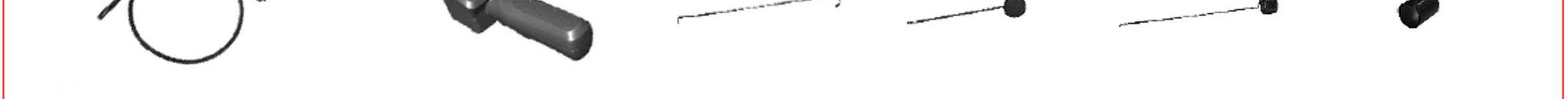

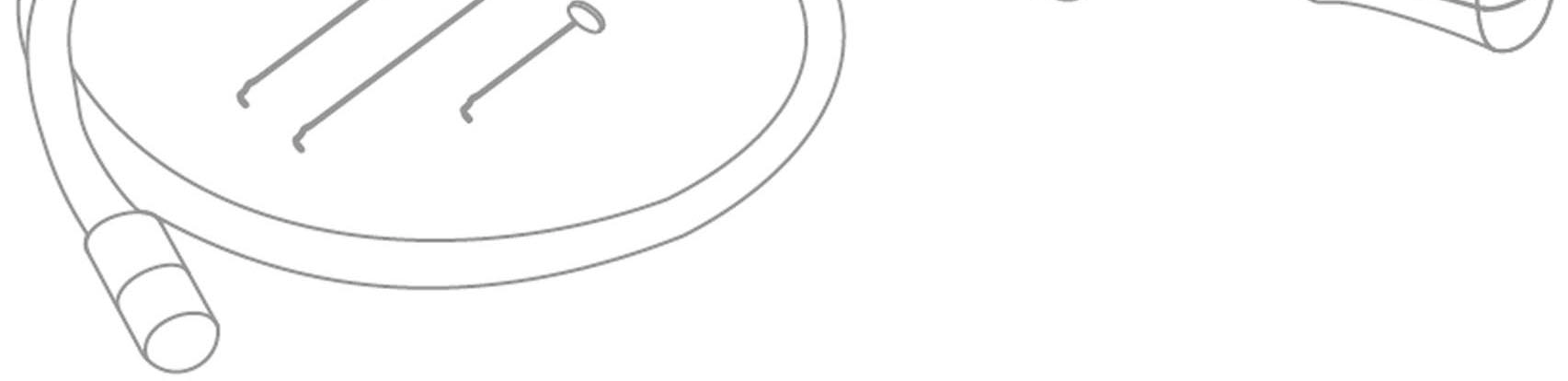

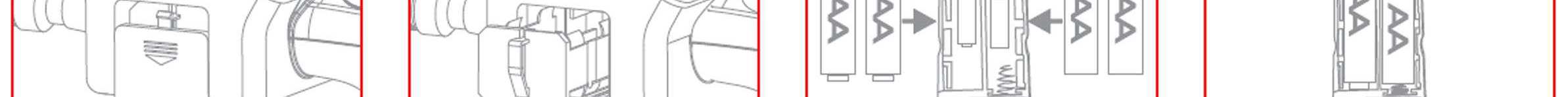

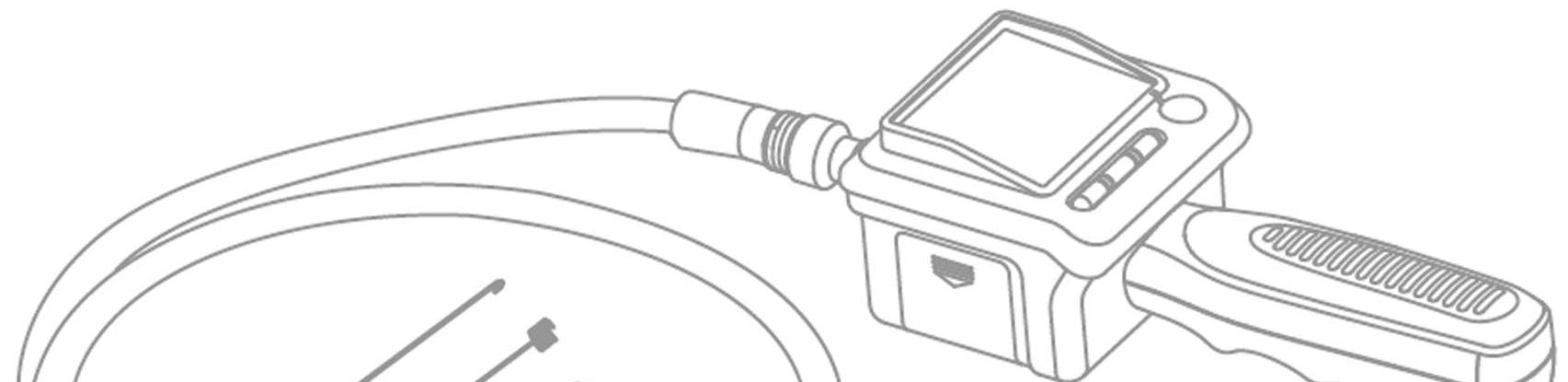

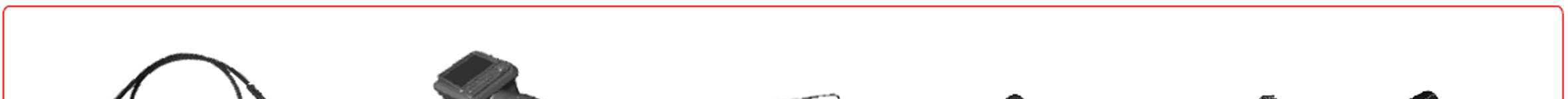

1 GRATULÁLUNK DÖNTÉSÉHEZ! Ön kiváló min ség, korszer megfigyel kamera tulajdonosa, amely színes LCD monitorral rendelkezik! A használatba vétel el tt gondosan olvassa el a Használati utasítást! A terméket nehezen megközelíthet, belátható területek, mint pl. csövek, távmegfigyelésére tervezték. A kamera szett víz biztos LED lencsékkel és valós id (real time) video rögzítés lehet séggel rendelkezik. F EGYSÉGEK ÉS TARTOZÉKOK: ÜZEMBE HELYEZÉS Az elemek behelyezése 1. Távolítsa el az elemtartó fedelét, és tegye szabaddá az elemtartót. 2. Helyezzen be 4 x AA elemet, ügyelve a megfelel polaritásra az elemtartó jelöléseivel összhangban. 3. Helyezze vissza az elemtartót és tegye vissza az elemtartó fedelét. FIGYELEM! Az elemeket száraz kézzel helyezze az elemtartóba! 9mm víz biztos LED 2,5 TFT LCD monitor Horog Tükör Mágnes Gumigy r A KÉSZÜLÉK FELÉPÍTÉSE Rugalmas vezeték 9mm víz biztos LED Elemtartó A RUGALMAS VEZETÉK ÉS A MONITOR CSATLAKOZTATÁSA 1. Gy z djön meg arról, hogy a vezeték kulcs egysége egyenes szögben áll a monitor csatlakozó felületével! 2. Enyhe er ráhatással, csatlakoztassa a két egységet. 3. Az óra járásával egyez en csavarja a két egységet a szilárd kapcsolat érdekében. Helyezze a horgot a vezeték végén található lyukba. A TARTOZÉKOK FELSZERELÉSE Helyezze a gumigy r t a kamera fejre és a horogra. 1. LED fényer szabályozó 5. Tükör gomb 2. Feszültség kijelz 6. LCD kontrasztszabályozó 3. Alacsony elemfeszültség kijelz 7. Fogantyú 4. Ki-bekapcsoló A tükör, mágnes és a horog a fenti ábra szerint csatlakoznak a vezetékre

2 A KÉSZÜLÉK M KÖDÉSE 1. Az elemek behelyezését követ en kapcsolja be a kamerát, a ekkor a feszültségkijelz világítani fog és a monitor megtekinthet vé válik, lásd Fig Amennyiben az LCD kijelz n a kép nem tiszta, szabályozza a fényer t kontrasztot és a tükör pozícióját. * LED fényer szabályozás: Az alábbi Fig. 2. szerint hat különböz fényszint beállítási lehet ség áll rendelkezésre. * LCD kontraszt szabályozás: Nyolc különböz kontraszt szint szabályozható az LCD kontraszt szabályozóval. 3. A képerny n megjelenített kép helyzete akár 90 elforgatható a tükörgomb benyomásával. Négy különböz képmegjelenítési pozíció válik lehet vé. 4. Használat során a cs könnyedén mozgatható legyen!, soha ne alkalmazzon er t a mozgatás érdekében, lásd Fig A tartozékok alkalmasak arra, hogy kisebb tárgyakat, pl. érméket, gy r t, stb. a felszínre emelhessen, lásd Fig. 4. Kibekapcsoló Iker LED világításhoz M SZAKI ADATOK Kamera CMOS Felbontás 640 X 480 (PAL) Vízszintes látószög 45 Minimum megvilágítás igény 0 Lux Éjszakai látóképesség 1,5m Tápfeszültség 4 X AA nem tartalmazza Vezeték átmér 9mm Víz biztos min sítés IP 67 csak a LED lencsék és a vezeték LCD kijelz mérete 2,38" TFT, LCD Képerny felbontás 480 X 234 Video rendszer PAL Áramfelvétel 150mA Méretek 201 X 83 X 59mm M ködési h mérséklet -10 és 50 C között Páratartalom (maximum) relatív páratartalom TIP 1. FIGYELEM! A rugalmas vezeték különböz formákra hajtható, így nehezen elérhet és belátható helyek is elérhet vé, láthatóvá válnak. A monitort soha ne áztassa vízbe! Száraz helyen tárolja! Ezzel lecsökkenti a készülék károsodásának a kockázatát. A készülék összeszerelését követ en csak a LED lencsék és a vezeték vízhatlanok, az egyéb részek nem! - 3- FIGYELEM! * Kapcsolja ki a készüléket, ha nincs használatban! * Adapter alkalmazása esetén csatlakoztasson le a hálózati aljzatról! * Legyen tekintettel az EU környezetvédelmi rendelkezéseire! * A készülék tisztításakor távolítsa el az elemeket! * Távolítsa el az elemeket, ha a készüléket hosszabb ideig nem használja! * Elemcsere esetén mind a négy elemet egyszerre szükséges kicserélni! * Kizárólag az el írt megfelel méret és típusú elemet használjon! * Az elemeket mindig megfelel polaritással cseréljen! * Az elemek magas h mérsékleten felrobbanhatnak, az elemeket soha ne dobja t zbe! FIGYELEM! Az EU szabályozással összhangban, az elhasznált elemeket gy jtse külön hulladéktárolóba! - 4

3 JÓTÁLLÁSI JEGY Az alábbi típusú és gyártási számú monitor + kamera hibamentes m ködéséért a. 49/2003. (VII. 30.) GKM rendelet alapján a vonatkozó jogszabályok el írásai szerint az eladás napjától számított 12 hónapig terjed jótállást biztosítunk. TÍPUSSZÁM:...GL8805 kamera + monitor... ELADÁS KELTE :... A jótállási kötelezettség alá tartozó és a jótállási id ben el forduló hibák javítását, a tartalék alkatrészellátással egybekötött javító - szerviz szolgáltatást az import r az alábbi címen biztosítja: GLOBAL EXPORT-IMPORT KFT BUDAPEST SZÉKELY E. U. 11. TEL: Gyártó / Forgalmazó: GLOBAL EXPORT IMPORT KFT. H-1151 BUDAPEST SZÉKELY E. U. 11. Származási ország: Kína BOROSZKÓP VIDEO KAMERA 2,4 TFT LCD MONITORRAL CIKKSZÁM: GL8805 "CE" MEGFELEL SÉGI NYILATKOZAT / DECLARATION OF CE CONFORMITY Vállalkozásunk / Our company: GLOBAL EXPORT - IMPORT KFT Import r (els forgalmazó) neve / as importer & distributor H-1151 BUDAPEST SZÉKELY E. U Import r ( els forgalmazó ) címe és a cégbejegyzés száma / address & ID number Kizárólagos felel sségünk teljes tudatában kijelentjük, hogy a termék / We declare herewith:...megfigyel KAMERA + MONITOR / BORESCOPE INSPECTION CAMERA SET Art. Number / Az áru azonosítója, cikkszáma:...gl GLOBAL EXPORT IMPORT KFT. H-1151 BUDAPEST SZÉKELY E. U (a termék eredete, a gyártó neve, címe megbízásából)... It is in compliance with directives & standards / Amelyre e tanúsítás vonatkozik, megfelel az alábbi normatíváknak és bizonylatoknak: EMC Directive: 2004/108/EC EMC standard: EN55022:2006+A1:2007 CLASS B,..EN55024:98+A1:2001+A2:2003, Test report numbers / A csatolt BACL RSZ & RSZ szerint. A termék CE megfelel ségi jelöléssel van ellátva. The product is supplied with CE symbol Budapest, A nyilatkozat helye és kelte Sólyom Péter ügyvezet igazgató Kompakt video megfigyel kamera elvégzi a nehezen hozzáférhet helyek vizuális vizsgálatát. A hajlékony, vízálló kameraszonda képei az LCDmonitoron jelennek meg. Az er s LED - világításnak köszönhet en a kamera még a legrosszabb fényviszonyok mellett is kiértékelhet képmin séget biztosít. Felhasználási területek: gépjárm szervizek, cs és vízszerelés, dugulás - elhárítás, elguruló tárgyak megtalálása, stb. Köszönjük, hogy az általunk forgalmazott terméket választotta!
