GameCamera. Vadfigyelő kamera. HU Használati útmutató

Átírás

1 GameCamera Vadfigyelő kamera HU Használati útmutató

2 Általános információk Használati útmutató Figyelmesen olvassa el a használati útmutatót. Csak a használati útmutatónak megfelelő módon használja ezt a készüléket, hogy megelőzze a készülék károsodását és a személyi sérüléseket. Őrizze meg a használati útmutatót, hogy bármikor informálódhasson az összes kezelési funkcióról. VESZÉLY Ez a jel olyan bekezdések előtt áll, amely a szakszerűtlen használat miatt keletkező súlyos sérülésre vagy akár életveszélyre hívja fel a figyelmet. Figyelem! Ez a jel olyan bekezdések előtt áll, amely a szakszerűtlen használat miatt keletkező súlyos sérülésre hívja fel a figyelmet. MEGJEGYZÉS! Ez a jel olyan szövegrész előtt áll, amely a szakszerűtlen használatból eredő anyagi vagy környezeti károkra hívja fel a figyelmet. Felhasználási cél Ez a termék kizárólag otthoni használatra való. Elektronikus készülékként, multimédiás szolgáltatásokra fejleszették. Általános figyelmeztetések MEGJEGYZÉS! Ne szedje szét a készüléket! Meghibásodás esetén forduljon szakkereskedőjéhez, aki felveszi a kapcsolatot a szervizközponttal, és adott esetben elküldi javításra a készüléket. Ne tegye ki a készüléket 60 C-nál magasabb hőmérsékletnek. 2

3 DE VESZÉLY A készülék elektronikai alkatrészeket tartalmaz, amelyeket áramforrás (adapter és/vagy elem) működtet. Ha gyerekek használják a készüléket, soha ne hagyja őket felügyelet nélkül! A berendezést kizárólag a használati útmutatónak megfelelően használja, ellenkező esetben ÁRAMÜTÉS VESZÉLY áll fenn! VESZÉLY Csak az ajánlott elemeket használja. A kimerült vagy elhasznált elemeket mindig egy teljes kapacitású, új elemkészlettel cserélje le. Ne használjon különböző márkájú, típusú vagy kapacitású elemeket. Vegye ki az elemeket a készülékből, ha hosszabb ideig nem fogja használni. Elemek nem valók gyerekek kezébe. Az elem berakásakor ügyeljen a helyes polaritásra. Kifolyt vagy sérült elemek a bőrrel érintkezve marási sérüléseket okozhatnak. Adott esetben használjon megfelelő védőkesztyűt. Ne tegye ki a készüléket magas hőmérsékleteknek. Csak az ajánlott elemeket használja. A készüléket és elemeket ne zárja rövidre és ne dobja tűzbe! A túlzott hő és a szakszerűtlen kezelés rövidzárlatot, tűzet, sőt robbanást is okozhat! 3

4 Tartalom 1. Utasítások Általános leírás A készülék csatlakozófelületei A kézi kezelőegység kijelzője Támogatott formátumok Figyelem, kérjük, vegye figyelembe Alapfunkciók Feszültségellátás Az SD kártya behelyezése A kamera bekapcsolása A teszt üzemmód aktiválása A kamera kézi exponálása A képek, vagy a videók megtekintése A készülék kikapcsolása Speciális beállítások Beállítások Gyári beállítások Kamera üzemmód SD kártya formatálás A videó felbontás beállítása: A dátum és idő beállítása A közvetlen képsorozat számának beállítása A videó hosszának beállítása Az expozíciós idő beállítása A felvételi érzékenység beállítása...16 A dátum- és időbélyeg beállítása Az időzítő beállítása (időkapcsoló funkció) A gyári beállítások visszaállítása A képek, vagy a videók megtekintése A képek, vagy a videók törlése Az adatok megjelölése...19 Függelék I: Műszaki adatok...19 Függelék II: tartozéklista... 18

5 DE 1. Utasítások 1.1 Általános leírás Ez a kamera egy digitális biztonsági kamera, amely teljesen önállóan működik. Ezt a nagy érzékenységű, passzív infravörös mozgásérzékelővel rendelkező kamerát a megfigyelt területen mozgó emberek, vagy állatok hozhatják működésbe. A kamera ezután a beállítástól függően, képeket (maximum 3 MP / 5 MP interpolált) vagy egy videófelvételt (VGA) készít. Elegendő természetes fény esetén a kamera képeket vagy videókat készít. Sötétben a beépített infravörös LED-ek a megfigyelt terület világításaként működnek, hogy a kamera (feketefehér) felvételeket készíthessen. A készülék ellenáll az esőnek és a hónak, így kültéren gond nélkül használható. A készülék ezenkívül hordozható digitális kameraként is használható. A kézi kezelőegység "OK" gombjának megnyomásával képeket vagy videókat készíthet. (Ehhez a kézi kezelődobozt teszt üzemmódba kell kapcsolni.) 1.2 A készülék csatlakozófelületei A kamera a következő csatlakozófelületekkel rendelkezik: Mini USB csatlakozó, SD kártyafoglalat, TV kimenet és csatlakozóaljzat egy külső tápegység számára. Az elemtartó fedelén található egy zár rögzítésére szolgáló nyílás, így a készülék lezárható. Jelző LED Infra villanás PIR Lencse Ki-/be kapcsoló Záró Alsó borítás Elemtartó SD kártyanyílás TV kimenet és csatlakozóaljzat USB csatlakozó 5

6 1.3 A kézi kezelőegység kijelzője Amikor a kamera be van kapcsolva (a hálózati kapcsoló ON állásban van) és a kézi kezelőegység a mini- USB-n keresztül csatlakoztatva van, a felvételi információk megjelennek a monitoron. Képméret Kép üzemmód SD kártya státusz Elemtöltés Időbélyegző Videó üzemmód Dátum (Hónap:Nap:Év) Óraidő (óra:perc:mp) 6 Képek száma Rendelkezésre álló memóriahely

7 DE 1.4 Támogatott formátumok Néhány fontos megjegyzés: Nem fontos figyelembe venni az SD kártya fájlrendszerét. Amennyiben ezek leolvasása nehézkes lenne, egyszerűen formatálja azokat a számítógépen vagy a kamerában, majd használja a felvételhez őket. Ha a meghajtó frissítésével kielégítő megoldás nem érhető el, akkor az alábbiak szerint járjon el (a gyártó ezért nem vállal felelősséget!1): Üzemmód Kép: Videó Fájl formátum Formátum JPG AVI FAT32 USB megjegyzés: Ha a készüléket a számítógép (USB) nem ismeri fel Ez az állapot egyes Windows verzióknál szórványosan előfordul. Ez nem jelenti a készülék meghibásodását! A legtöbb esetben a számítógép, notebook USB meghajtójának frissítése megoldja a problémát. Törölje az úgynevezett rejtett eszközöket (azokat az eszközöket, amelyek jelenleg nincsenek a számítógépére csatlakoztatva). Magyarázat: a Windows minden egyes új USB eszköz esetében (pl. USB stick) a különböző USB portokon minden alkalommal bejegyzést készít a rendszerbeállításokban. 7

8 Ezért a Windows minden indításnál keresi ezt a készüléket. Ez késlelteti egy USB készülék felismerését és a Windows indítását, valamint felelős azért, hogy a számítógép nem ismeri fel az USB portot! Így a rendszerkörnyezetét "megtisztíthatja", és a nem használt eszközöket eltávolíthatja. Kattintson a jobb egérgombbal a SAJÁTGÉP-re vagy a SZÁMÍTÓGÉP-re és nyissa meg a TULAJDONSÁGOK menüpontot a helyi menüben. Ezután kattintson az ablakban a SPECIÁLIS / SPECIÁLIS RENDSZER BEÁLLÍTÁSOK, majd a KÖRNYEZETI VÁLTOZÓK gombra. Most válassza ki az alsó részben a KÖRNYEZETI VÁLTOZÓK alatt az ÚJ opciót. Adja meg a VÁLTOZÓK NEVÉT következő szöveggel: devmgr_show_nonpresent_devices A VÁLTOZÓK ÉRTÉKÉNÉL adja meg az 1 -es számot. Erősítse meg a bevitelt az OK gombbal, és indítsa újra a számítógépet. Újraindítás után menjen az 8 eszközkezelőre. A NÉZET menüpontban aktiválja az ELTÁVOLÍTOTT ESZKÖZÖK MEGMUTATÁSA opciót. A korábban eltávolított,,rejtett eszközök" most szürkén láthatók. Ellenőrizze a különböző kategóriákat, mint például az USB, tárolási kapacitás, stb. Csak azokat eszközbejegyzéseket törölje, amelyeket az eszközkezelőben már nem használ.1 1Forrás: Microsoft Knowledge Base crosoft.com/kb/315539/de *Nem szállítjuk vele. 2. Vigyázat, kérjük vegye figyelembe! A készülék 6 V-tal működik. Ezt a feszültséget 4 db AA elem biztosítja. Kérjük, az elemeket megfelelő polaritással helyezze be. Kérjük, távolítsa el az SD kártya írásvédettségét, mielőtt a készüléket használná. A kamera teszteléséhez kérjük helyezze be az SD kártyát kikapcsolt készüléknél (a főkapcsoló "OFF helyzetében"). A kamerának nincs belső memóriája a képek, vagy videók tárolására. Ha az SD kártya be van helyezve, a kamera egy

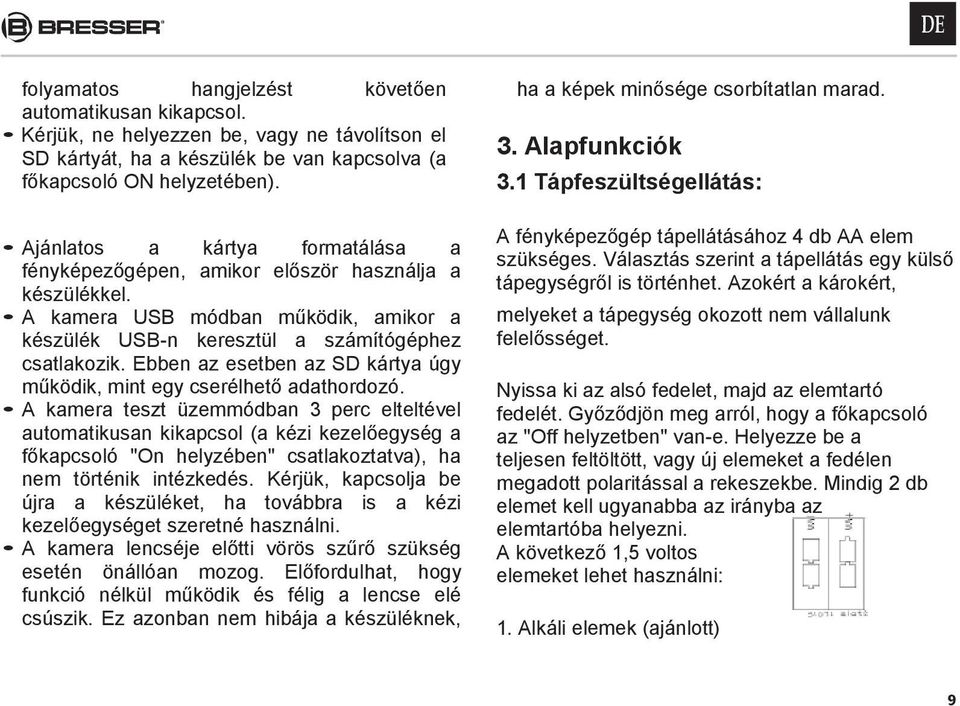

9 DE folyamatos hangjelzést követően automatikusan kikapcsol. Kérjük, ne helyezzen be, vagy ne távolítson el SD kártyát, ha a készülék be van kapcsolva (a főkapcsoló ON helyzetében). Ajánlatos a kártya formatálása a fényképezőgépen, amikor először használja a készülékkel. A kamera USB módban működik, amikor a készülék USB-n keresztül a számítógéphez csatlakozik. Ebben az esetben az SD kártya úgy működik, mint egy cserélhető adathordozó. A kamera teszt üzemmódban 3 perc elteltével automatikusan kikapcsol (a kézi kezelőegység a főkapcsoló "On helyzében" csatlakoztatva), ha nem történik intézkedés. Kérjük, kapcsolja be újra a készüléket, ha továbbra is a kézi kezelőegységet szeretné használni. A kamera lencséje előtti vörös szűrő szükség esetén önállóan mozog. Előfordulhat, hogy funkció nélkül működik és félig a lencse elé csúszik. Ez azonban nem hibája a készüléknek, ha a képek minősége csorbítatlan marad. 3. Alapfunkciók 3.1 Tápfeszültségellátás: A fényképezőgép tápellátásához 4 db AA elem szükséges. Választás szerint a tápellátás egy külső tápegységről is történhet. Azokért a károkért, melyeket a tápegység okozott nem vállalunk felelősséget. Nyissa ki az alsó fedelet, majd az elemtartó fedelét. Győződjön meg arról, hogy a főkapcsoló az "Off helyzetben" van-e. Helyezze be a teljesen feltöltött, vagy új elemeket a fedélen megadott polaritással a rekeszekbe. Mindig 2 db elemet kell ugyanabba az irányba az elemtartóba helyezni. A következő 1,5 voltos elemeket lehet használni: 1. Alkáli elemek (ajánlott) 9

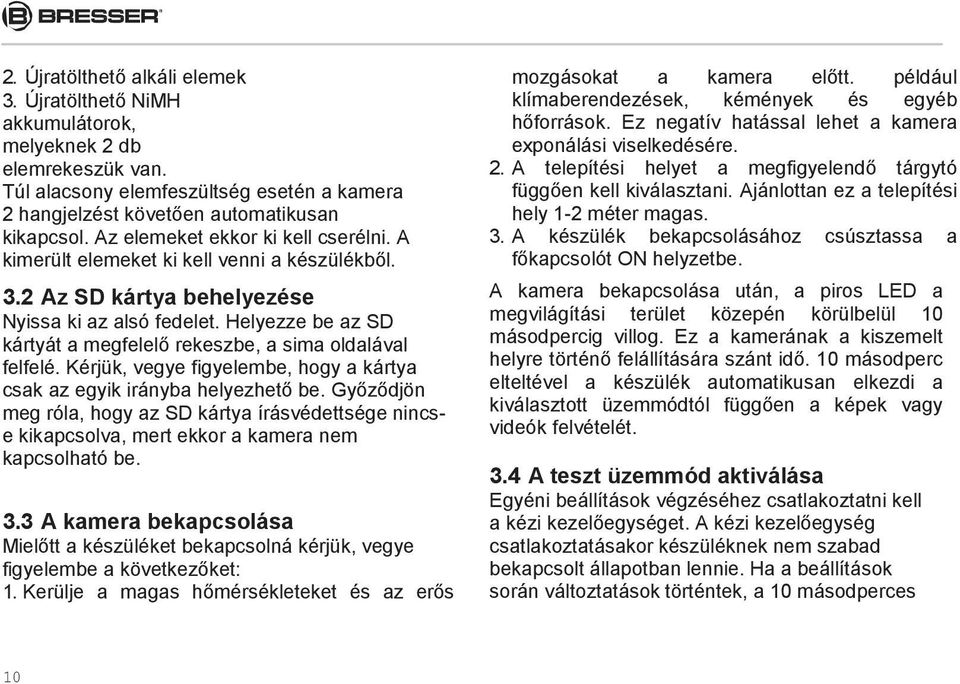

10 2. Újratölthető alkáli elemek 3. Újratölthető NiMH akkumulátorok, melyeknek 2 db elemrekeszük van. Túl alacsony elemfeszültség esetén a kamera 2 hangjelzést követően automatikusan kikapcsol. Az elemeket ekkor ki kell cserélni. A kimerült elemeket ki kell venni a készülékből. 3.2 Az SD kártya behelyezése Nyissa ki az alsó fedelet. Helyezze be az SD kártyát a megfelelő rekeszbe, a sima oldalával felfelé. Kérjük, vegye figyelembe, hogy a kártya csak az egyik irányba helyezhető be. Győződjön meg róla, hogy az SD kártya írásvédettsége nincse kikapcsolva, mert ekkor a kamera nem kapcsolható be. 3.3 A kamera bekapcsolása Mielőtt a készüléket bekapcsolná kérjük, vegye figyelembe a következőket: 1. Kerülje a magas hőmérsékleteket és az erős mozgásokat a kamera előtt. például klímaberendezések, kémények és egyéb hőforrások. Ez negatív hatással lehet a kamera exponálási viselkedésére. 2. A telepítési helyet a megfigyelendő tárgytó függően kell kiválasztani. Ajánlottan ez a telepítési hely 1-2 méter magas. 3. A készülék bekapcsolásához csúsztassa a főkapcsolót ON helyzetbe. A kamera bekapcsolása után, a piros LED a megvilágítási terület közepén körülbelül 10 másodpercig villog. Ez a kamerának a kiszemelt helyre történő felállítására szánt idő. 10 másodperc elteltével a készülék automatikusan elkezdi a kiválasztott üzemmódtól függően a képek vagy videók felvételét. 3.4 A teszt üzemmód aktiválása Egyéni beállítások végzéséhez csatlakoztatni kell a kézi kezelőegységet. A kézi kezelőegység csatlakoztatásakor készüléknek nem szabad bekapcsolt állapotban lennie. Ha a beállítások során változtatások történtek, a 10 másodperces 10

11 DE puffer indításához a kézi kezelőegységet ki kell húzni a készülékből. A kamera ezután a felhasználóspecifikus változások alapján ismét rögzíti a funkciókat A kamera kézi exponálása A "teszt üzemmódban" a kamerával közvetlenül lehetséges a fényképezés, vagy videók rögzítése. Ehhez egyszerűen nyomja meg a "SHOT" gombot a kézi kezelőegységen A képek, vagy a videók megtekintése 2 lehetőség van a készített felvételek megtekintéséhez 1. A számítógép USB csatlakozóján keresztül. Csatlakoztassa a bekapcsolt készüléket, a mellékelt USB kábellel a számítógéphez. A készüléket automatikusan felismeri, és a számítógépen megnézheti az adatokat. 2. Egy televíziókészülékhez való csatlakoztatás TV segítségével Csatlakozó kábel Csatlakoztassa a készüléket a TV-hez a csatlakozókábellel, amíg az teszt üzemmódban van. A TV-n megjelenik a kamera egy élő képe. Az "OK" gomb megnyomásával a képernyő-memória menübe jut. Nyomja meg az UP gombot az előző kép megjelenítéséhez, vagy a "Down" gombot a következő kép megtekintéséhez. Kérjük, vegye figyelembe, hogy a videók ezen a módon nem jeleníthetők meg. A képek vagy videók törléséhez részletes információkat a kézikönyv következő fejezetében a speciális beállítások alatt talál. 3.5 A készülék kikapcsolása A készülék kikapcsolásához csúsztassa a főkapcsolót OFF helyzetbe. Kérjük, vegye figyelembe, hogy a kamera még kikapcsolt állapotban is fogyaszt egy minimális áram mennyiséget. Ennek elkerülése érdekében, ha hosszabb időn kersztül nem használja a kamerát, vegye ki az elemeket a készülékből. 4. Speciális beállítások A korábbi fejezetekben leírtak szerint három 1 1

12 különböző üzemmód van: 1. OFF üzemmód: A főkapcsoló Off (ki) állásban van 2. ON üzemmód: A főkapcsoló ON (be) állásban van 3. TEST üzemmód: A főkapcsoló ON állásban van és a kézi kezelőegység csatlakoztatva van a készülékre. Az Off üzemmód szerepe, hogy az SD kártya biztonságosan cserélhető legyen (ezt kérjük, csak ebben az üzemmódban végezze), az elemek cserélhetők, valamint a kamera biztonságosan szállítható legyen. Az ebben a fejezetben említett opciók beállítása teszt üzemmódban történik. 12

13 4.1 Beállítások A kamera menü megnyitásához a beállítások érdekében nyomja meg a menü gombot a kézi kezelőegységen. A készüléknen már az említett teszt üzemmódban kell lennie. Ekkor a menü megjelenik a kézi kezelőegység kijelzőjén. Lehetséges parancsok Kamera üzemmód Formátum Videó méret Órabeállítás Képek száma A videó hossza Intervallum Effektek A felvételi formátum kiválasztása (képek és videók) Formázza az SD kártyát. A kártyán valamennyi adat törlésre kerül. Ezzel beállítható a videó felbontás, pl (VGA). Itt történik a dátum és az idő beállítása Megadja a képek a számát, azt, hogy mennyi készüljön az exponálás során. A videó felvételi ideje beállítható. A kamera exponálásának intervalluma beállítható. Ez alatt az értendő, hogy milyen gyorsan a készül a következő kép. A kamera mozgásérzékelője ekkor a minenkori időtartamra kikapcsol. Érzékelési szint Idő bélyeg Időzítő kapcsoló Alap beállítás DE Itt állítható be a mozgá sérzékelő érzékeny sége, vagyis az, hogy a kamera milyen könny en expo nálható. Az é rzékenység közvet len arányban áll a környezeti h őmérséklettel. Ajánlott a normál beá llítás, de magas külső hőmérséklet esetén előnyös lehet az érzékeny ség n öve lése. Az exponálás ideje és dátuma a fotón ugyancsak megjeleníthető. Itt megadható egy meghatározott időtartam, amikor a kamerának aktívnak kel l lennie. Ezen a meghatározott időta rtamon kívül viszont a kamera inaktív. Visszaállítja a felhasználó összes beállítását, és helyreállítja a gyártó be állítás ait. 11

14 DE Gyári beállítások A gyári alapbeállítások ezen a listán szerepelnek: Beállítások Előírás Lehetséges opciók Almenü Kamera üzemmód Kép: Videó Yes, No Formátum Enter Videó méret Órabeállítás 0 Enter Képek száma 1 fotó 2 fotó, 3 fotó A videó hossza Avi 10 másodperc Avi 1 60 másodperc Intervallum 1 perc) másodperc, 1-60 perc Érzékelési szint Időbélyeg Normál On (be) maga s, alacs Off ony (ki) Időzítő kapcsoló Off (ki) On (be) Alapbeállítás Enter Órabeállítás Start, Stop (00:00 23:59) 13

15 4.1.2 Kamera üzemmód Kétféleképpen állítható be a kamera üzemmód: 1. Gyorsbillentyűvel; 2. Beállítás menüvel. 1. Gyorsbillentyű: nyomja meg az "UP" gombot a videóra történő beállításához vagy a "DOWN" gombot a fotó kiválasztásához. 2. Üzemmód átállítás: az alábbi lépések pontosan bemutatják, hogyan történik a kamera átállítása videó üzemmódba. Feltételezve, hogy az előző beállítás a fotó üzemmód: a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP gombot a felvételi formátum átállítás üzemmód megjelenítéséhez. c) Nyomja meg a jobb/shot (pillanatfelvétel) gombot a videó kiválasztásához. d) A kiválasztás megerősítéséhez nyomja meg az OK gombot. Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből SD kártya formázás A rendszer véglegesen törli az összes adatot a kártyán! Győződjön arról, hogy a fontos adatokat máshol biztonságosan tárolta-e. 14 a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP, vagy a DOWN gombot a menüpont formátum kiválasztásához. c) Nyomja meg az OK gombot a kiválasztás nyugtázásához, és a belépéshez az almenübe. d) Nyomja meg a jobb gombot az igen kiválasztásához. e) Nyomja meg az OK gombot az SD kártya formázásának elindításához. A formázás folyamán, az üzenet az alábbiak szerint jelenik meg a kijelzőn. f) Nyomja meg a MENU gombot az üzemmódválasztó képernyőből történő kilépéshez.

16 DE A videó felbontás beállítása: A következő lépések bemutatják, hogyan kell beállítani a 320x240-es videó felbontást, feltéve, hogy a korábbi beállítás 640x480-as: a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP, vagy a DOWN gombot a videó méret kiválasztásához. c) Nyomja meg a jobb gombot a kiválasztásához. d) Nyomja meg az OK gombot a változtatás mentéséhez. g) Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből A dátum és idő beállítása A dátum a következő formátumban jelenik meg: hónap/nap/év, az idő a következő formátumban jelenik meg: óra/perc/másodperc. A évbeállítások lehetséges időtartama 2006 és 2031 közötti. Gyárilag a helyes dátumoktól és időpontoktól eltérő beállításra kerülhet sor. A megfelelő beállítások érdekében a következőképpen járjon el: a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP vagy a DOWN gombot a Set Clock (órabeállítás) kiválasztásához. c) Nyomja meg az OK a belépéshez az almenübe. d) Nyomja meg a RIGHT gombot a kiválasztásához, majd az UP,vagy a DOWN gombot a mindenkori érték megváltoztatásához. e) Nyomja meg az OK gombot összes jelenlegi beállítás mentéséhez. Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből A közvetlen képfelvételi sorrend beállítása Ez a lépés azt mutatja, hogy a kamera exponálásakor közvetlenül egymás után hány kép készül. Sorrendben legfeljebb 3 kép rögzíthető. a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP vagy a DOWN gombot a Capture Number (képek száma) kiválasztásához. c) Nyomja meg a RIGHT gombot 3 kép kiválasztásához. VA 15

17 3 kép képsorrendjének beállítása történik. Ha másképp kívánja, állítsa be a megfelelő számot. d) Nyomja meg az OK gombot a változtatások mentéséhez. e) Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből A videó hosszának beállítása Nyomja meg a RIGHT gombot az érték mindenkori növeléséhez, illetve vagy csökkentéséhez. Az alábbi útmutató megmutatja, hogy hogyan állítható be az érték 5 másodpercre. a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP vagy a DOWN gombot a videó hosszának behívásához. c) Nyomja meg a RIGHT gombot az érték maximum 5 másodpercre történő növeléséhez. d) Nyomja meg az OK gombot a változtatások mentéséhez. Nyomja meg a MENU gombot az üzemmódválasztó képernyőből történő kilépéshez Az exponálási intervallum beállítása Nyomja meg a RIGHT gombot egy másodperc/perc növeléséhez vagy csökkentéséhez. Az alábbi útmutató elmagyarázza, hogy az intervallum hogyan állítható be 5 percre. a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP vagy a DOWN gombot az intervallum kiválasztásához. c) Nyomja meg a RIGHT gombot az érték maximum 5 percre történő növeléséhez. d) Nyomja meg az OK gombot a változtatások mentéséhez. Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből Az exponálási érzékenység beállítása Javasoljuk, hogy a készüléket normál üzemmódban működtesse. Az alábbi útmutató megmutatja, hogyan az érzékenység hogyan állítható Low-ra (alacsony érzékenység szintre). Nyomja meg a MENU gombot a a beállítások menü behívásához.

18 DE a) Nyomja meg az UP, vagy a DOWN gombot a Sense Level (érzékenység szint) kiválasztásához. b) Nyomja meg a RIGHT gombot a Low (alacsony érzékenység szint) kiválasztásához. c) Nyomja meg az OK gombot a változtatások mentéséhez. Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből A dátum- és időbélyeg beállítása Az alábbi útmutató megmutatja, hogy a bélyeg hogyan kapcsolható ki. Nyomja meg a MENU gombot a a beállítások menü behívásához. a) Nyomja meg az UP, vagy a DOWN gombot a Time Stamp (időbélyeg) kiválasztásához. b) Nyomja meg a RIGHT gombot a Off (kikapcsolás) kiválasztásához. c) Nyomja meg az OK gombot a változtatások mentéséhez. Nyomja meg a MENU gombot az üzemmódválasztó képernyőből történő kilépéshez Az időzítő beállítása (időzítő funkció) Az időzítő beállításának lépései ugyanazok, mint az idő beállításáé. Kérjük, vegye figyelembe, hogy az időablakon az indítási és a befejezési idő csak akkor állítható be, ha az időzítő ON állásba van kapcsolva. Hogy a kamera reggel 8 órától délután 5 óráig aktív legyen, a beállításhoz kövesse a használati utasítást. a) Nyomja meg a MENU gombot a beállítások menü behívásához. b) Nyomja meg az UP, vagy a DOWN gombot a időzítő kapcsoló kiválasztásához. c) Nyomja meg a RIGHT gombot az On beállításához. d) Nyomja meg az OK a belépéshez az almenübe. e) Nyomja meg a RIGHT gombot a megfelelő beállítás kiválasztásához, nyomja meg az UP, vagy a DOWN gombot a mindenkori érték növeléséhez, vagy csökkentéséhez. f) Nyomja meg az OK gombot a változtatások mentéséhez. Nyomja meg a MENU gombot az üzemmódválasztó képernyőből történő kilépéshez. 17

19 A gyári beállítások visszaállítása A következő használati utasítás leírja, hogy az egyéni beállítások hogyan törölhetők és a gyári beállítások hogyan állíthatók vissza. Nyomja meg a MENU gombot a beállítások menü behívásához. a) Nyomja meg a UP, vagy a DOWN gombot a Reset (törlés) kiválasztásához. b) A törléshez és kiválasztás menübe való visszatéréshez nyomja meg az OK gombot. c) Nyomja meg a MENU gombot és lépjen ki az üzemmódválasztó kijelzőből A képek, vagy a videók megtekintése a) Váltson TEST üzemmódra és hívja be az információs képrenyőt. b) Nyomja meg az OK gombot, hogy az utolsó kép ( vagy videó) a csatlakoztatott TV monitoron, vagy TV bemenettel rendelkező képmegjelenítőn megtekinthető legyen. c) Nyomja meg a NEXT gombot, hogy a 18 kiválasztott videó a TV monitoron lejátszható legyen. Vegye figyelembe: A videók és képek a kézi kezelőegység LCD képernyőjén nem jeleníthetők meg. d) Nyomja meg a NEXT gombot a lejátszás leállításához és lejátszás üzemmódba történő visszatéréshez. e) Nyomja meg az UP gombot a következő kép ( vagy videó), valamint a DOWN gombot az előző kép megjelenítéséhez. f) Nyomja meg az OK gombot az információs képernyőhöz való visszatéréshez. A képek megtekintésekor az SD kártyán az összes kép/videó, valamint a megjelenített kép indexszáma megjelenik A képek, vagy videók törlése a) Változtassa meg a nézet módot, és válassza ki a törölni kívánt képet (vagy videót). b) Nyomja meg a MENU gombot a DELETE SELECT menü kiválasztásához. c) Nyomja meg a SHOT gombot a delete One (egy kép törlése) és a delete All (összes kép törlése) közötti választáshoz. A One ki van emelve.

20 DE d) Nyomja meg az OK gombot, és No ( nem), valamint a Yes (igen ) jelennek meg. A No ki van emelve. e) Nyomja meg a SHOT gombot Yes (igen) kiválasztásához. f) Nyomja meg az OK gombot a kép, vagy videó törléséhez. Nyomja meg a MENU gombot a megszakításhoz és a kép ( videó) kijelzéshez történő visszatéréshez 19

21 Kérjük, vegye figyelembe, hogy a törölt képeket vagy videókat nem lehet visszaállítani. Az SD kártyán lévő az összes adat törléséhez ajánlatos az SD kártya formázása. 3.4 Az adatok megnevezése A képek és videók tárolása az egymást követő számok szerint történik. A nevek tárolása a következő formátumok alatt történik IM JPG vagy IM AVI. A végződések segítségével a azonosítható a felvétel típusa (képek =.jpg, vagy videók =.avi). Függelék I: Műszaki adatok Képérzékelő Lencse Infravörös megvilágítás Memóriakártya 3MP színes CMOS F/NO=3.1mm FOV (látómező)= m 8 MB-tól 2 GB-ig Képfelbontás 3MP = MP = (interpolált) Videó felbontás Mozgásérzékelő mozgásérzékelőérzékenység Expozíciós idő 1.2s Súly Hőmérsékleti tartomány üzemi/tárolási Időköz (16fps) (20fps) Több zónás beállítható (magas/normál/alacsony ) 0.2 kg Képsorrend C / C 1s 60 min. Videó hossz 1 60s Tápellátás elemek 4 AA 20

22 DE Készenléti áramfelvétel Üzemi áramfelvétel Lemerült elem figyelmeztető Kézi kezelőegység kijelző Szerelés / felerősítés Méret: Üzemi tartomány légnedvesség Vszélyes anyagbiztonsági címke < 0.25 ma 150 ma (+400mA, ha az infravörös LED üzemel) LED indikátor Rácsmenü Különböző lehetősége k: csavarokkal, kötele kkel pl. fákra, hevederek vagy hurkok st b. segítségével. 145 x 82 x 36 mm 5% - 90% FCC, CE, RoHS Függelék II: tartozék lista Megnevezés Mennyiség Digitális fényképezőgép 1 Kézi kezelőegység 1 USB kábel 1 Szerelő pánt 1 Használati útmutató 1 AV kimeneti kábel 1 21

23 TISZTÍTÁSI TANÁCSOK Tisztítás előtt válassza le a készüléket az áramforrásról (húzza ki a hálózati csatlakozót, vagy vegye ki az elemeket)! Óvja meg a készüléket portól, piszoktól és nedvességtől! Tárolja a mellékelt táskában, vagy szállítási csomagolásban. Vegye ki az elemeket a készülékből, ha hosszabb ideig nem fogja használni. ELTÁVOLÍTÁS Szelektíven ártalmatlanítsa a csomagolóanyagokat. Információkat a megfelelő hulladékeltávolításhoz az önkormányzati hulladékgazdálkodási vagy környezetvédelmi hivataltól kaphat. 22 Elektromos készülékeket ne dobjon a háztartási szemétbe! Az elektromos és elektronikus készülékekre vonatkozó 2002/96/EU európai irányelvek szerint az elhasznált elektromos készülékeket külön kell gyűjteni, és a környezetvédelemnek Elemeket és akkukat nem szabad a háztartási hulladékkal együtt eltávolítani, mivel Ön törvényileg kötelezett használt elemek és akkuk leadására. Az elemeket használat után vagy a mi üzletünkben, vagy annak közvetlen közelében (pl. a forgalmazó kereskedőknél, vagy az önkormányzati gyűjtőhelyeken) ingyenesen leadhatja. Az elemeken és akkukon áthúzott szeméttartály jelöli a károsanyag tartalmat: Cd jelenti a kadmiumot, Hg a higanyt és Pb az ólmot. 1 Az elem kadmiumot tartalmaz 2 Az elem higanyt tartalmaz 3 Az elem ólmot tartalmaz megfelelő újrafelhasználáshoz juttatni. A tévedések és a műszaki változtatások joga fenntartva!

24 DE Útmutató gyors indításhoz 1. Tegye be az elemeket és egy SD memóriakártyát (2GB vagy kisebb) csatlakoztassa a távirányítót és kapcsolja be a kamerát. 2. Nyomja meg a MENU gombot a program menü előhívásához. Ezután a UP és DOWN (fel és le) nyilas gombokkal előhívhatja az opciókat. 3. Nyomja meg ezután az OK gombot, az opcióválasztás befejezésére és elhagyására. 4. Kapcsolja ki a kamerát, szakítsa meg a kapcsolatot a távirányítóval és kapcsolja be ismét a kamerát, a megfigyelő üzemmód indítására. Kapcsolja ki a kamerát, kösse rá a távirányítót és kapcsolja be ismét a kamerát, így az ismét teszt- és programozó módban lesz. A távirányító csatlakoztatása és eltávolítása előtt a kamerának kikapcsolt állapotban kell lennie. 5. Helyezze el a kamerát a megfigyelés helyén, és kapcsolja azt be. A kamera most fotókat és videókat fog rögzíteni. A "Menü" gombbal választhat videó és fotó között. 6. A kamera ellenőrzésére kapcsolja azt először ki, ezután csatlakoztassa a távirányítót, majd kapcsolja ismét be a kamerát. A távirányító ezután megmutatja a választott módot, az elem töltöttségét, a dátumot, óraidőt stb. 7. Nyomja meg az OK gombot, a felvett képek megtekintéséhez. A képeken az UP és DOWN gombokkal pásztázhat végig. (A mono monitor nem tudja a kép előnézetet megmutatni. ) 21
