1 Kisipari klímák alkalmazása Előadja: Hodermarszki Zsolt

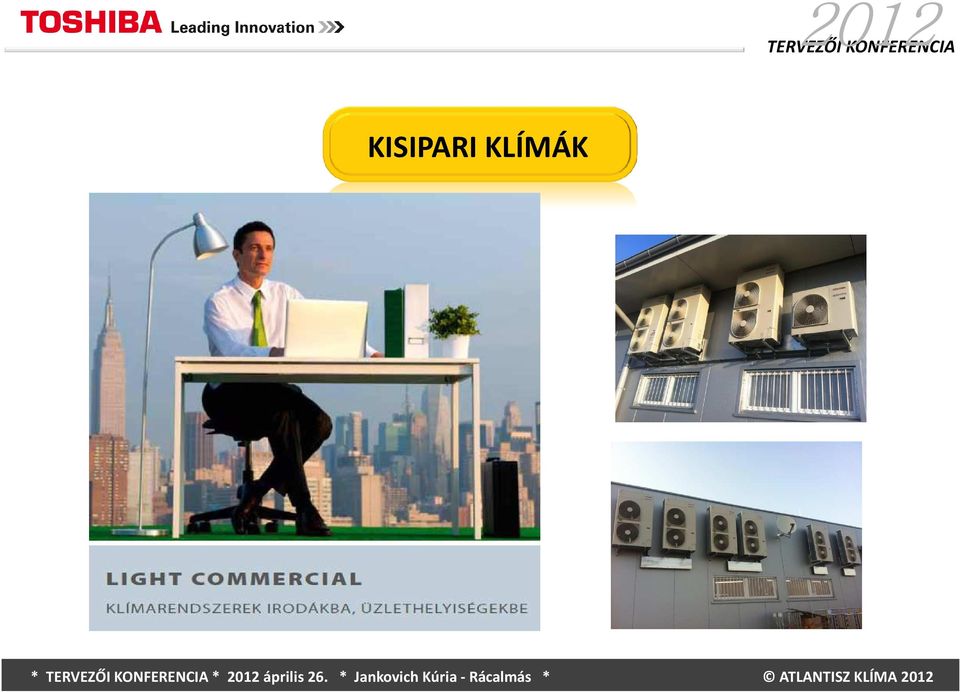

2 KISIPARI KLÍMÁK

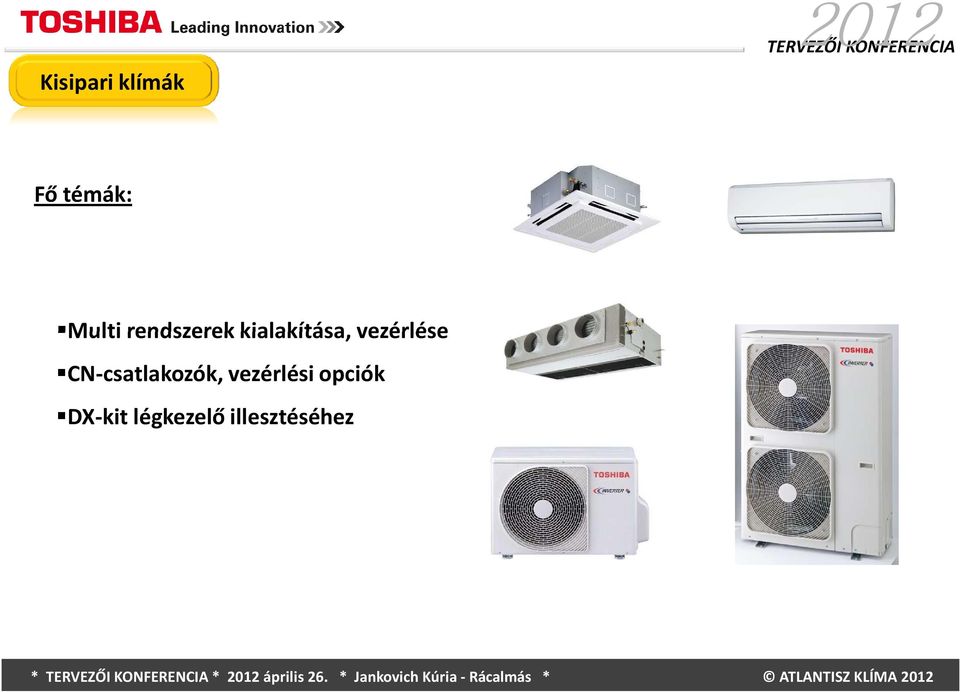

3 Fő témák: Multi rendszerek kialakítása, vezérlése CN-csatlakozók, vezérlési opciók DX-kit légkezelő illesztéséhez

4 Multi rendszerek kialakítása, vezérlése: Iker, hármas és dupla-iker elrendezés DI és SDI kültérikkel: Alkalmazhatóság: Egy hőmérsékleti zónához Egyidejű vezérléssel Csak azonos típusú, teljesítményű beltérikkel kialakítva Alkalmas nagyterű irodák, szalonok, éttermek stb. számára

zónához Egyidejű vezérléssel Csak azonos típusú, teljesítményű

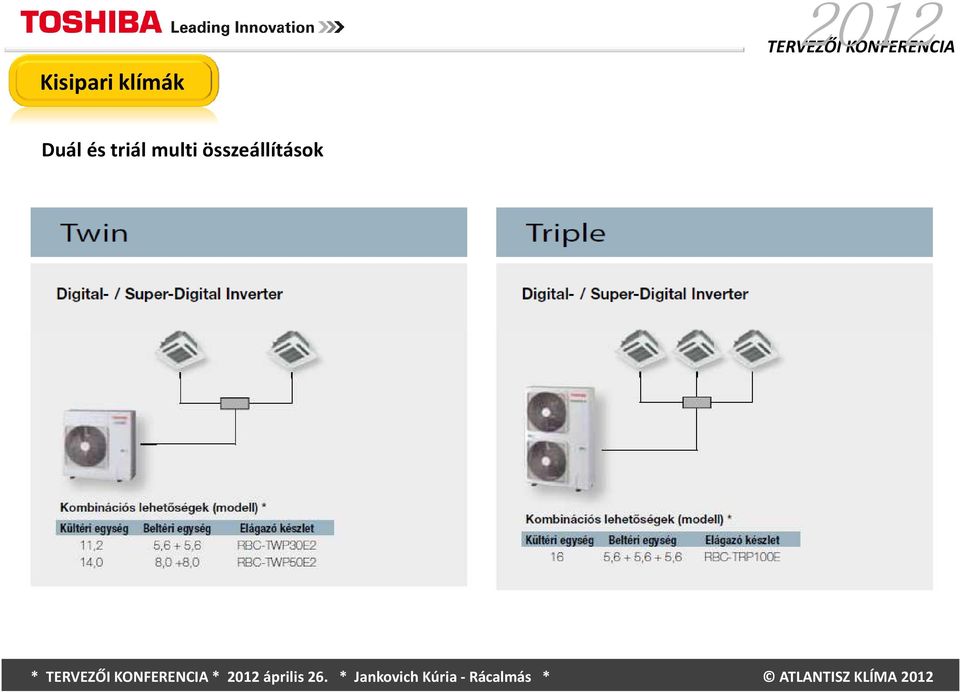

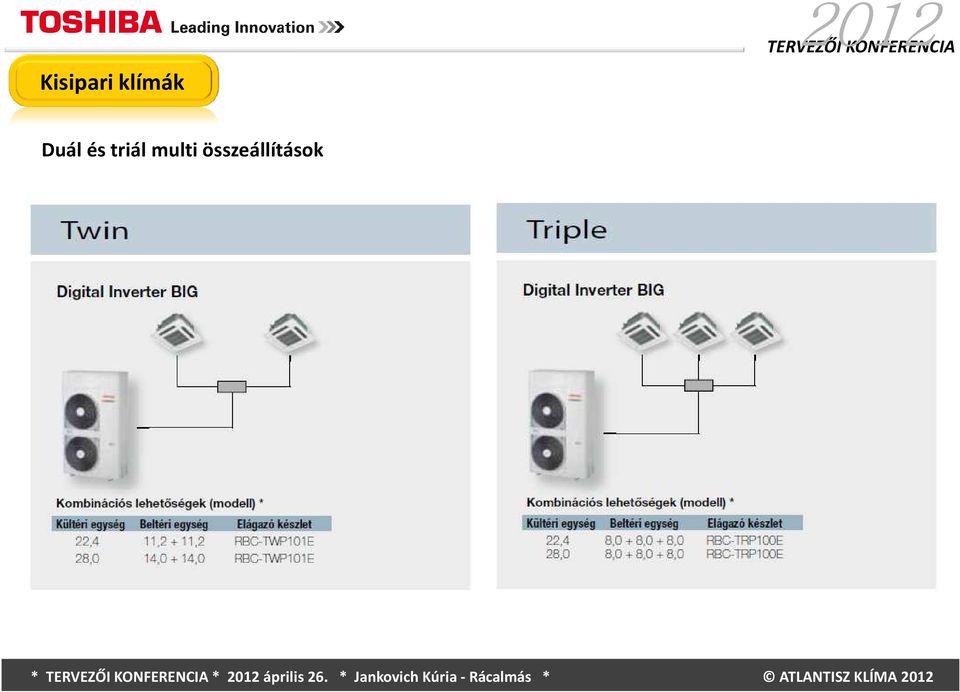

5 Duál és triál multi összeállítások

6 Duál és triál multi összeállítások

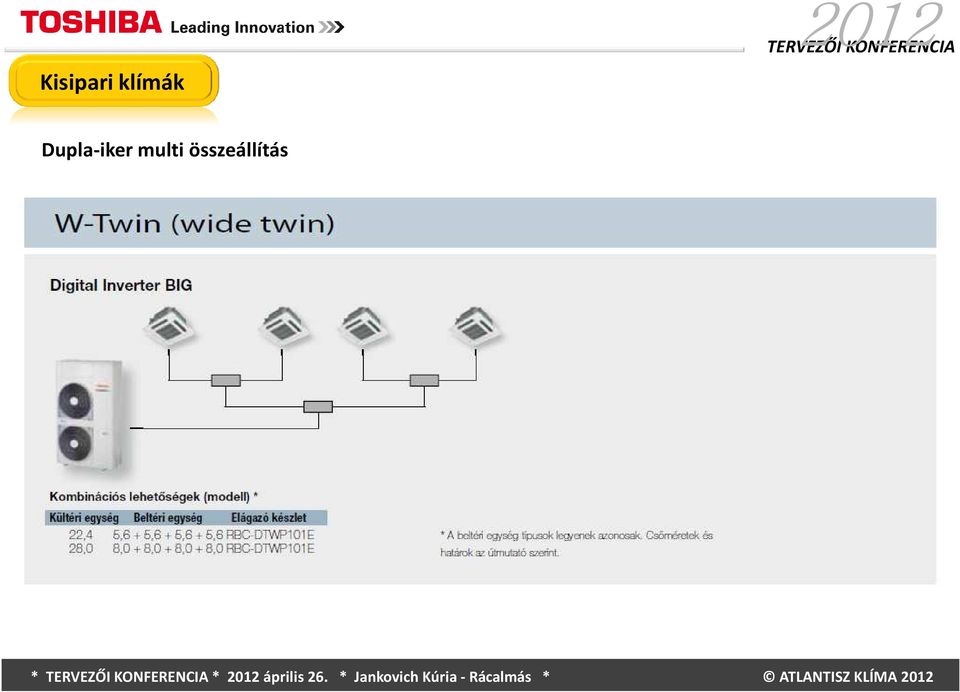

7 Dupla-iker multi összeállítás

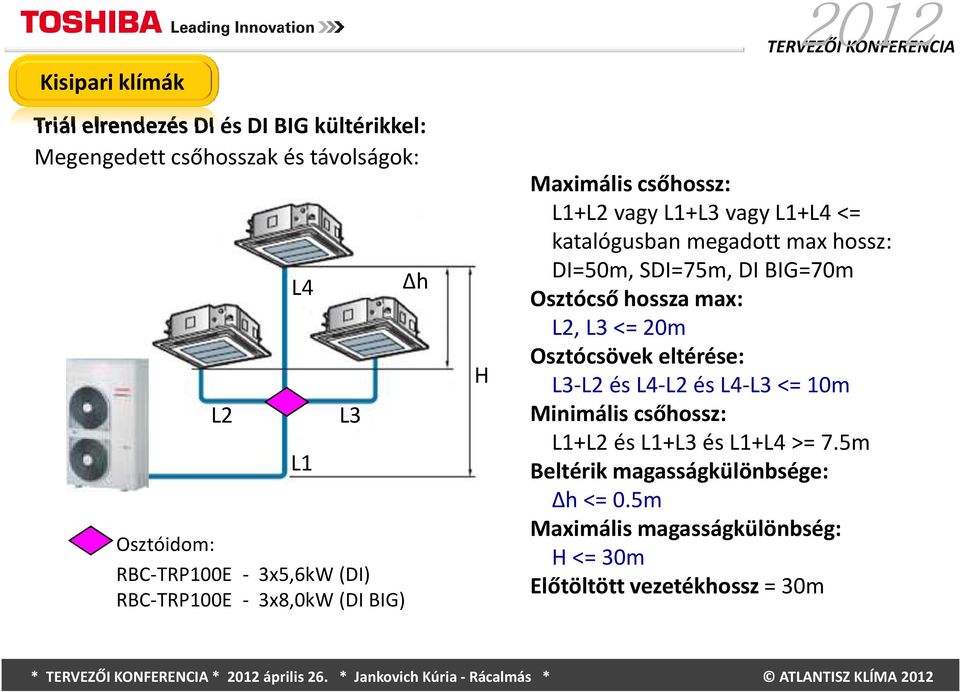

8 Triál elrendezés DI és DI BIG kültérikkel: Megengedett csőhosszak és távolságok: L2 L4 L1 L3 Osztóidom: RBC-TRP100E - 3x5,6kW (DI) RBC-TRP100E - 3x8,0kW (DI BIG) Δh H Maximális csőhossz: L1+L2 vagyl1+l3 vagyl1+l4 <= katalógusban megadott max hossz: DI=50m, SDI=75m, DI BIG=70m Osztócső hossza max: L2, L3 <= 20m Osztócsövek eltérése: L3-L2 ésl4-l2 ésl4-l3 <= 10m Minimális csőhossz: L1+L2ésL1+L3és L1+L4 >=7.5m Beltérik magasságkülönbsége: Δh<=0.5m Maximális magasságkülönbség: H <=30m Előtöltött vezetékhossz = 30m

DI=50m, SDI=75m, DI BIG=70m Osztócső hossza max: L2, L3 <= 20m Osztócsövek eltérése: L3-L2 ésl4-l2 ésl4-l3 <= 10m Minimális

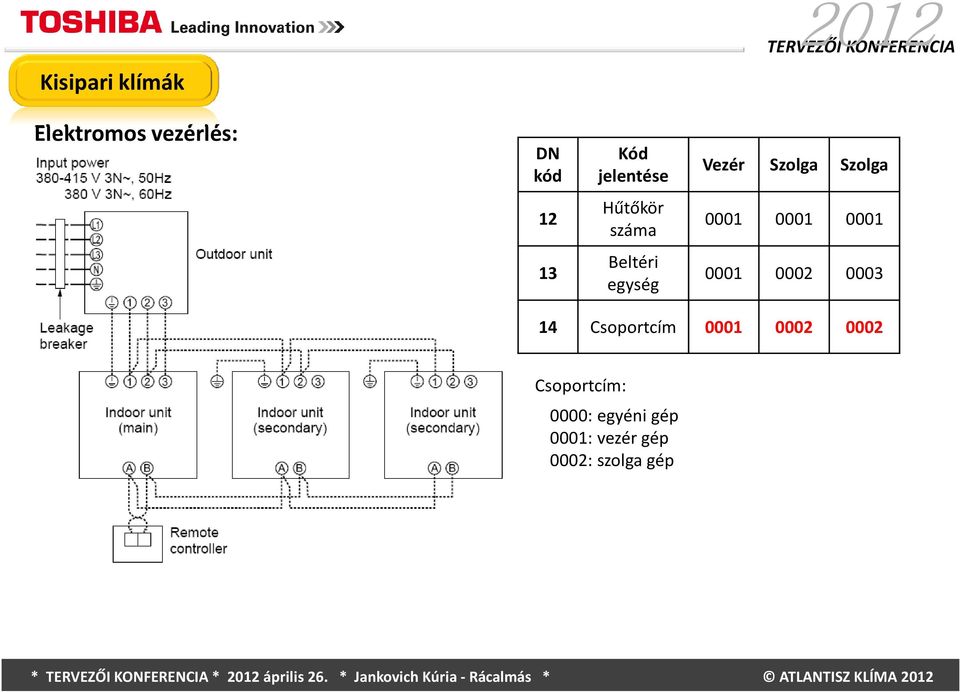

9 Kisipari klímák Elektromos vezérlés: DN kód Kód jelentése Vezér Szolga Szolga 12 Hűtőkör száma Beltéri egység Csoportcím Csoportcím: 0000: egyéni gép 0001: vezér gép 0002: szolga gép

Beltéri egység 0001 0002 0003 14 Csoportcím 0001 0002 0002

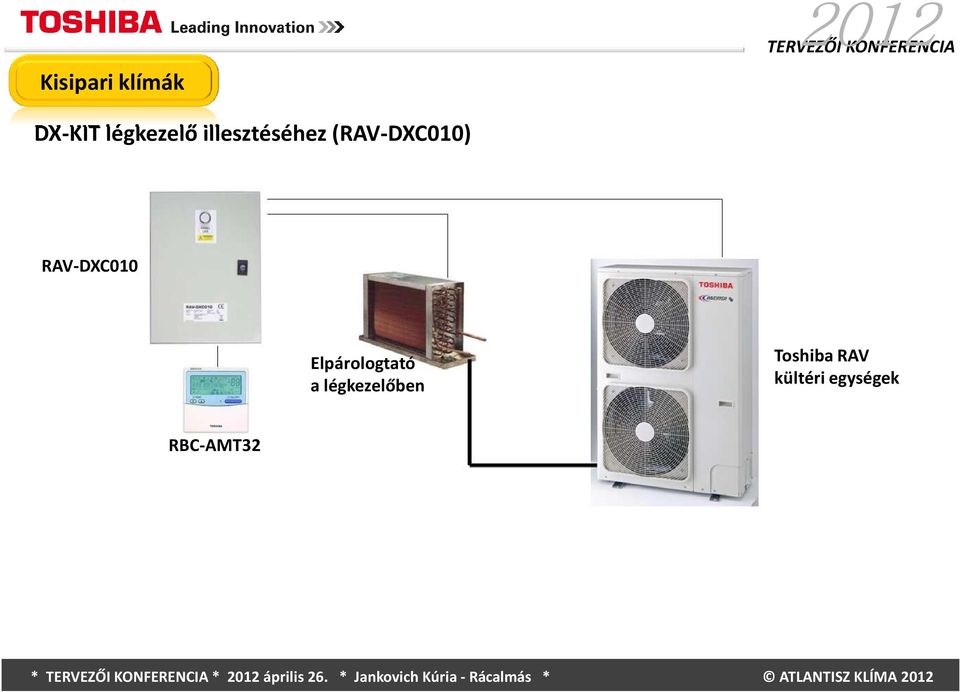

10 DX-KIT légkezelő illesztéséhez (RAV-DXC010) RAV-DXC010 Elpárologtató a légkezelőben Toshiba RAV kültéri egységek RBC-AMT32

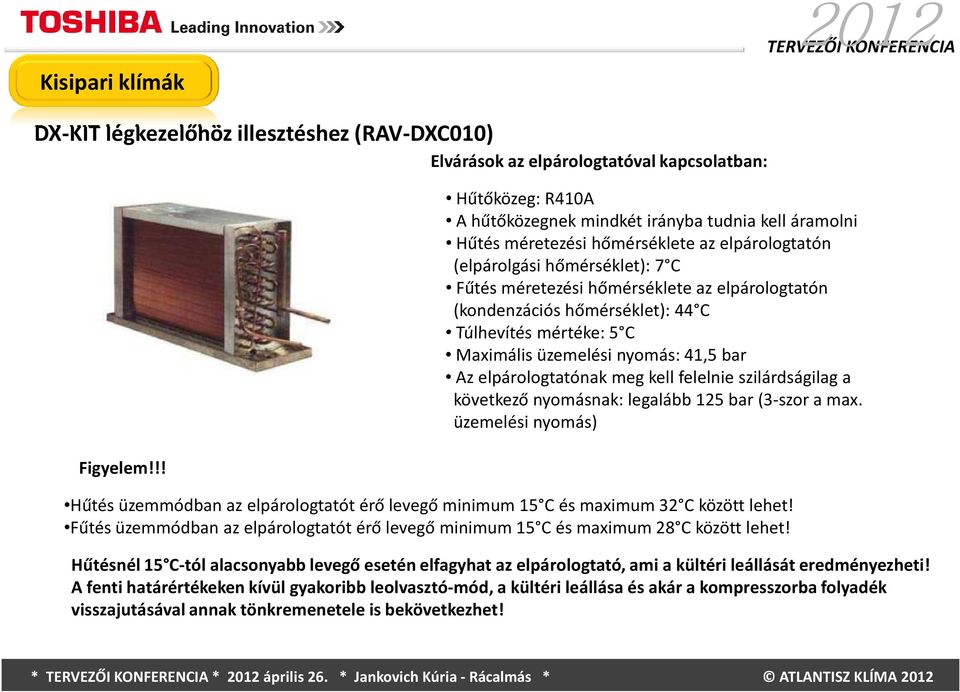

11 DX-KIT légkezelőhöz illesztéshez (RAV-DXC010) Elvárások az elpárologtatóval kapcsolatban: Figyelem!!! Hűtőközeg: R410A A hűtőközegnek mindkét irányba tudnia kell áramolni Hűtés méretezési hőmérséklete az elpárologtatón (elpárolgási hőmérséklet): 7 C Fűtés méretezési hőmérséklete az elpárologtatón (kondenzációs hőmérséklet): 44 C Túlhevítés mértéke: 5 C Maximális üzemelési nyomás: 41,5 bar Az elpárologtatónak meg kell felelnie szilárdságilag a következő nyomásnak: legalább 125 bar(3-szora max. üzemelési nyomás) Hűtés üzemmódban az elpárologtatót érő levegő minimum 15 C és maximum 32 C között lehet! Fűtés üzemmódban az elpárologtatót érő levegő minimum 15 C és maximum 28 C között lehet! Hűtésnél 15 C-tól alacsonyabb levegő esetén elfagyhat az elpárologtató, ami a kültéri leállását eredményezheti! A fenti határértékeken kívül gyakoribb leolvasztó-mód, a kültéri leállása és akár a kompresszorba folyadék visszajutásával annak tönkremenetele is bekövetkezhet!

(kondenzációs hőmérséklet): 44 C Túlhevítés mértéke: 5 C Maximális üzemelési nyomás: 41,5 bar Az elpárologtatónak meg kell felelnie szilárdságilag a következő nyomásnak: legalább 125 bar(3-szora max.

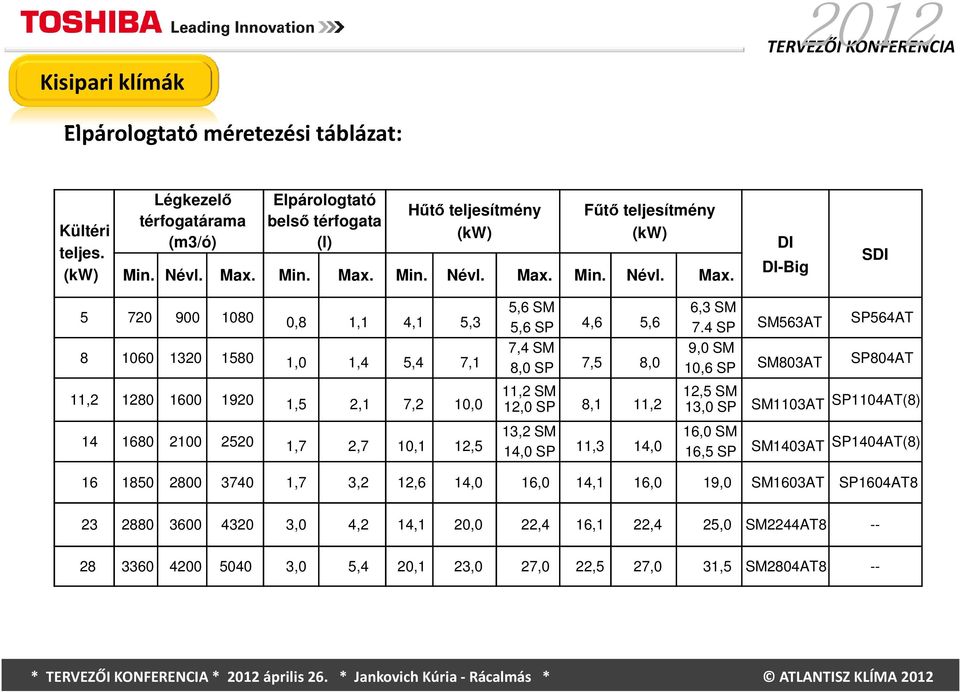

12 Elpárologtató méretezési táblázat: Kültéri teljes. (kw) Légkezelő térfogatárama (m3/ó) Elpárologtató belső térfogata (l) Hűtő teljesítmény (kw) Fűtő teljesítmény (kw) Min. Névl. Max. Min. Max. Min. Névl. Max. Min. Névl. Max. DI DI-Big SDI ,8 1,1 4,1 5, ,0 1,4 5,4 7,1 11, ,5 2,1 7,2 10, ,7 2,7 10,1 12,5 5,6 SM 6,3 SM 5,6 SP 4,6 5,6 7.4 SP SM563AT SP564AT 7,4 SM 9,0 SM 8,0 SP 7,5 8,0 10,6 SP SM803AT SP804AT 11,2 SM 12,0 SP 8,1 11,2 13,2 SM 14,0 SP 11,3 14,0 12,5 SM 13,0 SP SM1103AT SP1104AT(8) 16,0 SM 16,5 SP SM1403AT SP1404AT(8) ,7 3,2 12,6 14,0 16,0 14,1 16,0 19,0 SM1603AT SP1604AT ,0 4,2 14,1 20,0 22,4 16,1 22,4 25,0 SM2244AT ,0 5,4 20,1 23,0 27,0 22,5 27,0 31,5 SM2804AT8 --

4 SP SM563AT SP564AT 7,4 SM 9,0 SM 8,0 SP 7,5 8,0 10,6 SP SM803AT SP804AT 11,2 SM 12,0 SP 8,1 11,2 13,2 SM 14,0 SP 11,3 14,0 12,5 SM 13,0 SP SM1103AT SP1104AT(8) 16,0 SM 16,5 SP SM1403AT SP1404AT(8)

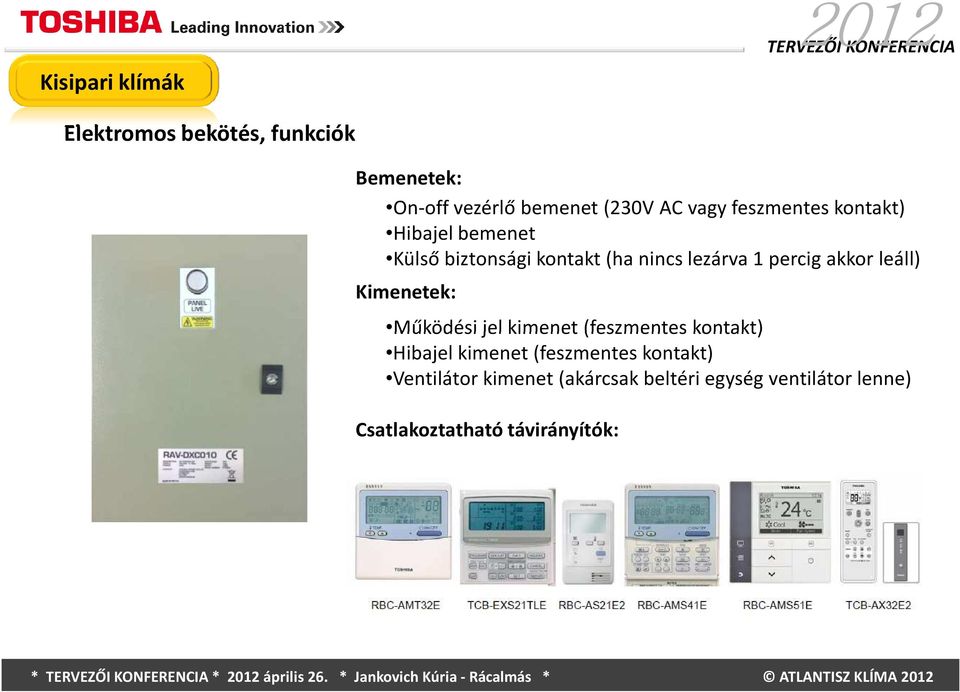

13 Elektromos bekötés, funkciók Bemenetek: On-off vezérlő bemenet (230V AC vagy feszmentes kontakt) Hibajel bemenet Külső biztonsági kontakt (ha nincs lezárva 1 percig akkor leáll) Kimenetek: Működési jel kimenet (feszmentes kontakt) Hibajel kimenet (feszmentes kontakt) Ventilátor kimenet (akárcsak beltéri egység ventilátor lenne) Csatlakoztatható távirányítók:

Kimenetek: Működési jel kimenet (feszmentes kontakt) Hibajel kimenet (feszmentes kontakt)

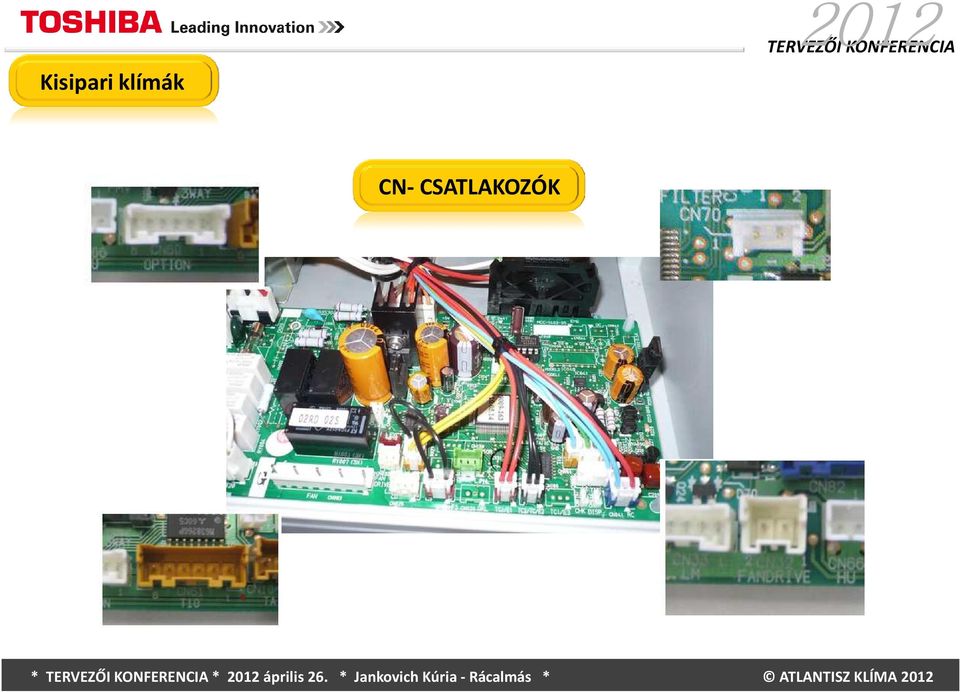

14 CN- CSATLAKOZÓK

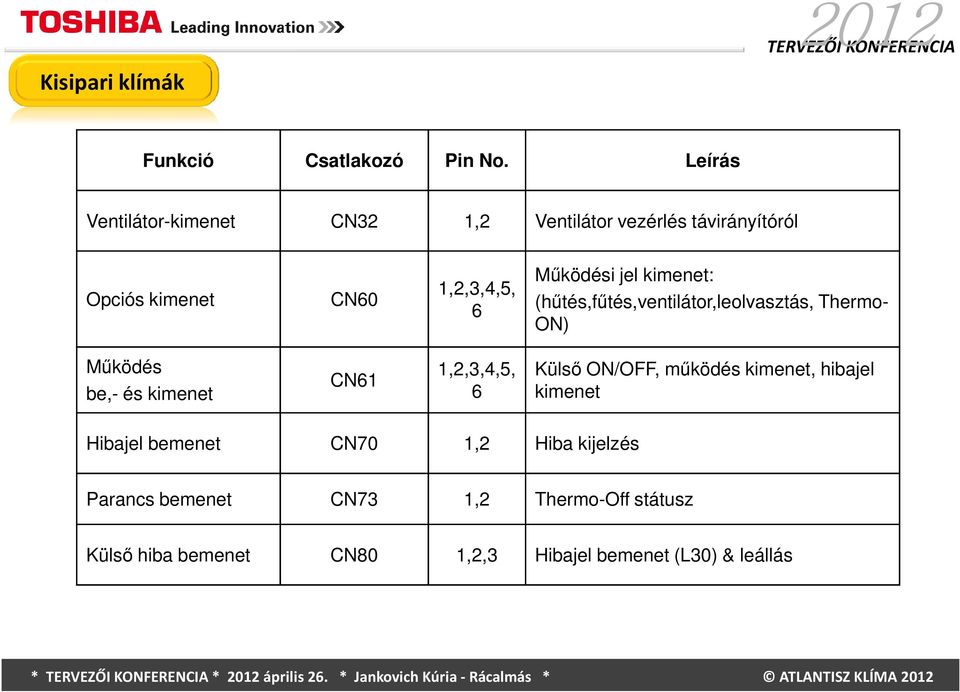

15 CN-csatlakozók Funkció Csatlakozó Pin No. Leírás Ventilátor-kimenet CN32 1,2 Ventilátor vezérlés távirányítóról Opciós kimenet CN60 1,2,3,4,5, 6 Működési jel kimenet: (hűtés,fűtés,ventilátor,leolvasztás, Thermo- ON) Működés be,- és kimenet CN61 1,2,3,4,5, 6 Külső ON/OFF, működés kimenet, hibajel kimenet Hibajel bemenet CN70 1,2 Hiba kijelzés Parancs bemenet CN73 1,2 Thermo-Off státusz Külső hiba bemenet CN80 1,2,3 Hibajel bemenet (L30) & leállás

jel kimenet: (hűtés,fűtés,ventilátor,leolvasztás, Thermo- ON) Működés be,- és kimenet CN61 1,2,3,4,5, 6 Külső

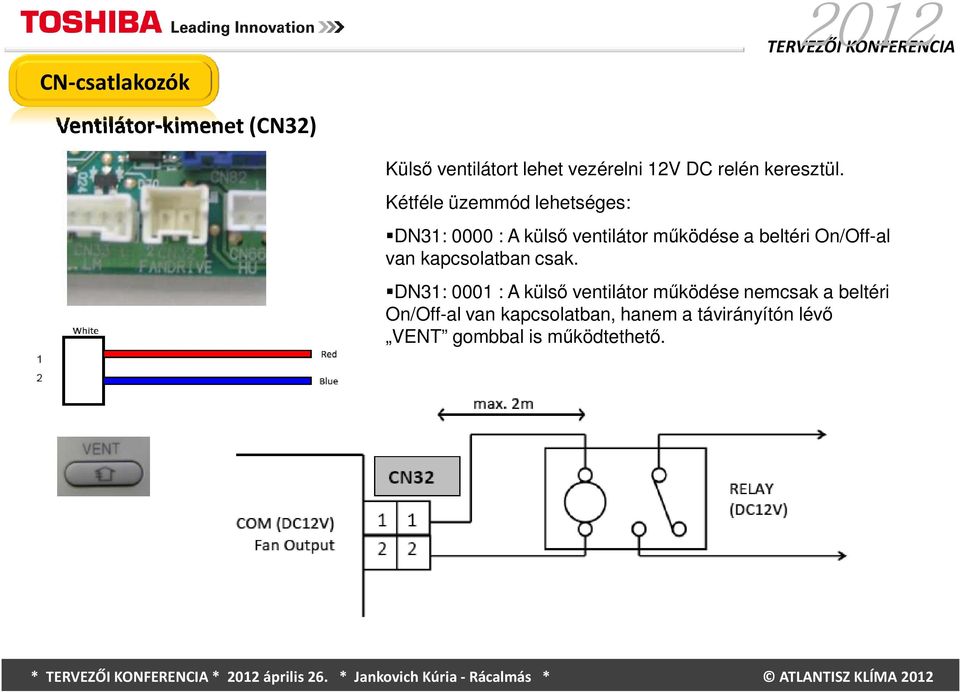

16 CN-csatlakozók Ventilátor-kimenet (CN32) Külső ventilátort lehet vezérelni 12V DC relén keresztül. Kétféle üzemmód lehetséges: DN31: 0000 : A külső ventilátor működése a beltéri On/Off-al van kapcsolatban csak. DN31: 0001 : A külső ventilátor működése nemcsak a beltéri On/Off-al van kapcsolatban, hanem a távirányítón lévő VENT gombbal is működtethető.

Kétféle üzemmód lehetséges: DN31: 0000 : A külső ventilátor működése a beltéri On/Off-al

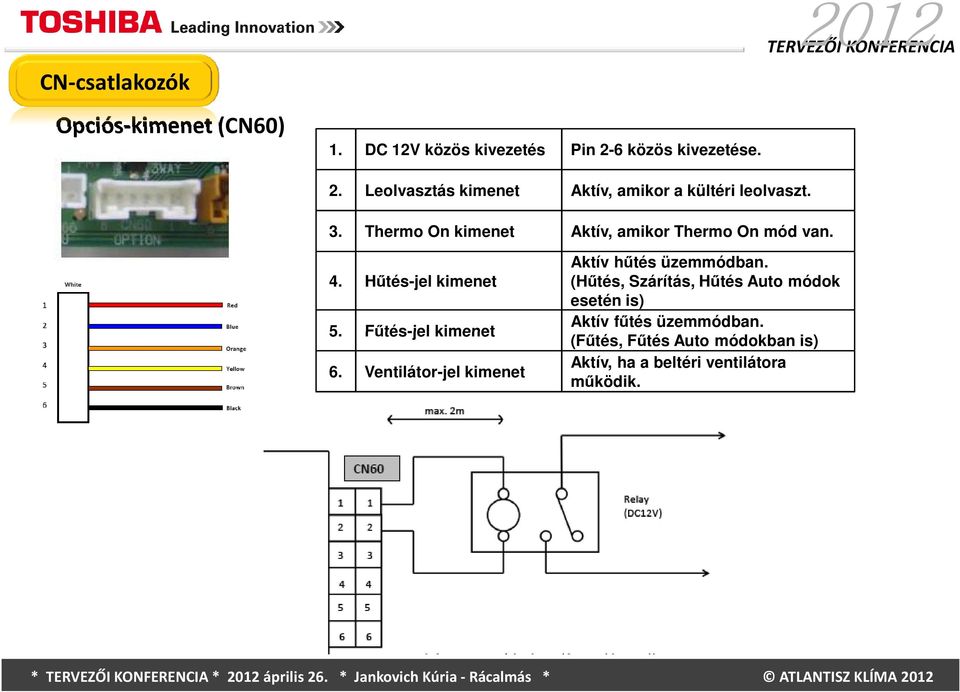

17 CN-csatlakozók Opciós-kimenet (CN60) 1. DC 12V közös kivezetés Pin 2-6 közös kivezetése. 2. Leolvasztás kimenet Aktív, amikor a kültéri leolvaszt. 3. Thermo On kimenet Aktív, amikor Thermo On mód van. 4. Hűtés-jel kimenet 5. Fűtés-jel kimenet 6. Ventilátor-jel kimenet Aktív hűtés üzemmódban. (Hűtés, Szárítás, Hűtés Auto módok esetén is) Aktív fűtés üzemmódban. (Fűtés, Fűtés Auto módokban is) Aktív, ha a beltéri ventilátora működik.

Thermo On kimenet Aktív, amikor Thermo On mód van. 4. Hűtés-jel kimenet 5. Fűtés-jel kimenet 6.

18 CN-csatlakozók Működés be,- és kimenet (CN61) 1. ON/OFF bemenet 2. 0V (Pin 1, 3 közös kivezetése) 3. ON/OFF tiltás bemenet 4. Működés kimenet 5. DC 12V (Pin 4, 6 közös kivezetése) Külső ON/OFF vezérlés (DN2E kód, J01 jumper) Távirányító ON/OFF tiltása lehetséges ennek a kontaktnak a zárásával. Kimeneti jel a távirányító On állásában és hibátlan működés alatt. 6. Riasztás kimenet Kimeneti jel van hiba esetén.

DC 12V (Pin 4, 6 közös kivezetése) Külső ON/OFF vezérlés (DN2E kód, J01 jumper) Távirányító ON/OFF

19 CN-csatlakozók Hibajel bemenet (CN70) 1. Hibajel bemenet Gyári beállítás: DN2A =0002 Alkalmazva ezt a funkciót: DN2A=0001 Ha jelet adunk ennek a bemenetnek, akkor hibajelzés kerül a kijelzőre.* 2. OV (közös) - Beérkező hibajel esetén DN2A: 0001 esetén hibajelzés jelenik meg a távirányító kijelzőjén, de a berendezés tovább működik. (kikapcsolt gép esetén is megjelenik a hibajel)

adunk ennek a bemenetnek, akkor hibajelzés kerül a kijelzőre.* 2.

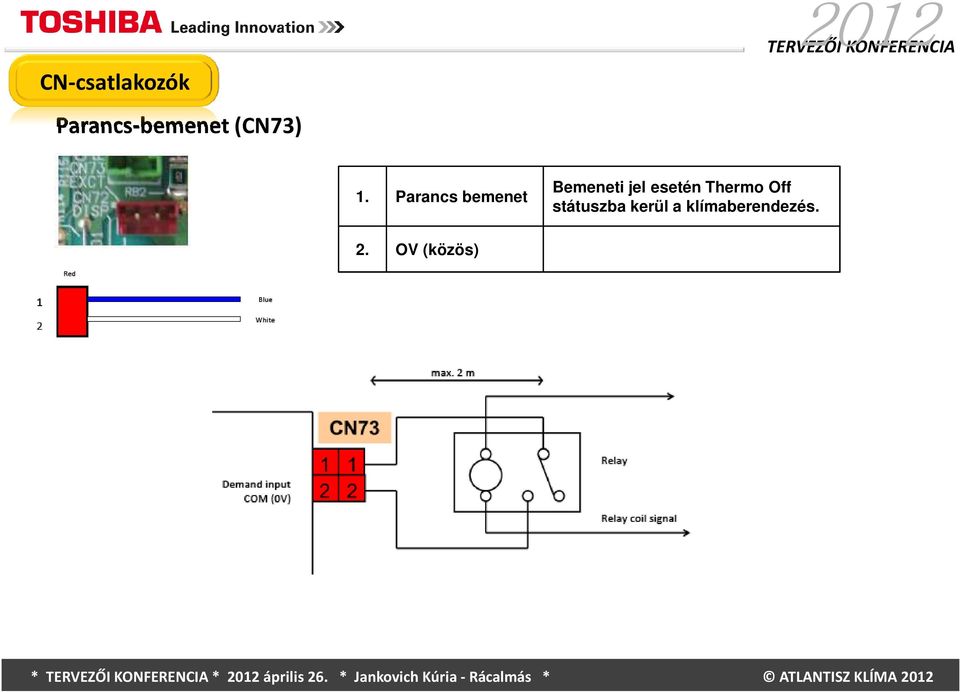

20 CN-csatlakozók Parancs-bemenet (CN73) 1. Parancs bemenet Bemeneti jel esetén Thermo Off státuszba kerül a klímaberendezés. 2. OV (közös)

CN-csatlakozók Külső hibajel bemenet (CN80) 1. DC 12V (közös) Pin 1,3 közös kivezetése. 2. - 3. Külső hibajel bemenet Thermo Off és beltéri egység leállítása.

21 CN-csatlakozók Külső hibajel bemenet (CN80) 1. DC 12V (közös) Pin 1,3 közös kivezetése Külső hibajel bemenet Thermo Off és beltéri egység leállítása.* Beérkező hibajel esetén, ha legalább 3 mp-ig folyamatosan tart a jel akkor Thermo Off státuszba kerül a klímaberendezés, ha pedig 1percnél tovább tart a folyamatos jel, akkor leáll teljesen a berendezés és L30 hibakód kerül kijelzésre) Hibakód törlése után is benne marad a rendszerben a hibakód, csak kibekapcsolással tűnik el.

22 KÖSZÖNÖM A FIGYELMÜKET!
