1 Vezérlési lehetőségek Előadja: Hodermarszki Zsolt

2 VEZÉRLÉSEK * * április 26. * Jankovich Kúria - Rácalmás * ATLANTISZ KLÍMA

3 1. Helyi vezérlők A helyi vezérlők saját TCC-linkhálózaton keresztül kommunikálnak. Ez a gyakorlatban egy polaritásmentes digitális jelet jelent. (A/B terminál) A vezérlők RAV(félipari) és VRF beltéri készülékekhez egyaránt használhatók! RBC-AMT32E RBC-AS21E2 RBC-AMS41E Infrás RBC-AMS51E

4 1. Helyi vezérlők L1 L2 Vezeték típusa: 2-eres, árnyékolt (polaritásmentes) Vezeték mérete: 0.5mm 2 tól 2.0mm 2 -ig Maximális hossz: L1: 500m-ig Csoportban max. 8 beltérihez használható!

5 1. Helyi vezérlők Infrás vezérlő

6 1. Helyi vezérlők Follower Follower Follower Follower Több vezérlő is csatlakoztatható egy beltéri egységhez, vagy csoportelrendezésnél akár 8 beltéri egységhez. A/B Network Master Follower Follower Follower Slave Master

7 1. Helyi vezérlők RBC-AMT32 a TOSHIBA standard vezetékes fali vezérlője A fali vezérlő funkciói: 1 vagy akár 8 beltéri egységet vezérel Alkalmazható DI, SDI és VRF beltéri egységekhez DN-kódok beállításához is alkalmas Monitor üzemmóddal rendelkezik Beépített hőmérsékletérzékelő szenzor Külső ventilátor indítás (vagy egyéb elektromos eszköz) 8 C üzemmód fűtésnél (SDI és VRF kültériknél)

8 1. Helyi vezérlők RBC-AMS51 Prémium távirányító Jellemzők: Új távirányító 7-napos időzítővel a RAV és VRF beltérikhez Többnyelvű menü navigálás(d, E,..) Új modern kialakítású fali vezérlő háttérvilágításúlcd kijelzővel Két Hot Key gomb (F1, F2)a beltéri könnyű működtetéséhez Használható 1 beltérihez vagy csoprtban 8 beltériig Új hőmérsékletkijelző 0.5 C-os lépésekben Helyiség-hőmérséklet érzékelő beépítve Új funkciók( Return back, Off reminder timer ) Új Fogyasztás megtakarítómód (csak a 4-es szériás beltériknél)

9 RBC-AMS51 Kényelmes energiamegtakarító funkciók Lehetőség, hogy a kihasználatlan energiát csökkentsük az energia megtakarító funkciókkal! Szabályozza a csúcsteljesítményt egy előre meghatározott időzítő alapján! 1.Indulásnál vezérli a csúcsteljesítményt. 90% fogyasztás 2. időzóna, amikor a kültéri megterhelése nagy és sok vásárló tartózkodik az épületben 90% fogyasztás 90% fogyasztás 3. időzóna, amikor a kültéri megterhelése nagy de kevesebb vásárló tartózkodik már az épületben 50% fogyasztás 4. időzóna, amikor a kültéri terhelése ingadozik 90% fogyasztás Max. energiabevitel Eco Eco Eco Fogyasztási arány Nincs megtakarítás Energiamegtakarítás a teljesítmény korlátozásával Működés indul Működés leáll Thermo OFF

10 Időprogram szerinti működés (Schedule timer mode) Túl macerás és sokáig tartana mindig minden időszakra manuálisan beállítani a kívánt hőmérsékletet! Jó megoldás! Napi 8 On/Off működés programozható be! Időzített kikapcsolás (Off reminder timer) Set temp () 2 9:00 26C 10:00 27C 12:00 26C 2 14:00 28C 17:00 26C 2 Empty Empty time 2 time ィ Before 2 Lunch Dinner open ー time time :00 25C 21:00 27C 2 Empty time 23:00 OFF Elfelejtettem kikapcsolni a klímát az irodában!!! Jó megoldás! ON Működés Ez a funkció megakadályozza a felesleges energiapazarlást mert egy beállított idő után kikapcsolja a klímát. OFF Működés indul 30 perc után automatikusan kikapcsol!

11 Aggódom, mert a részmunkaidős dolgozók mindig átállítják a beállított 28 C-ot kisebbre! Jó megoldás! Returnback funkció A beállított idő eltelte után a berendezés visszaugrik az előzőleg beállított hőmérsékletre. Set temp () 度 更 度 方 度 6 25 Set temp. 28C Valaki megváltoztatja a hőmérsékletet perc Beállíthatóság lehetséges Visszaállás 28 C-ra 10 perc eltelte után Beállítható hőmérséklet-tartomány korlátozása A túlzott hűtés vagy fűtés megakadályozható mivel a beállítható hőmérséklet korlátja változtatható. Gyári beállítás A funkció használatakor Beállítható tartomány 定 更 度 9 Korlátozza a hőmérséklettartományt 度 更 度 9

12 2. Központi vezérlők Standard Központi Vezérlők Speciális központi vezérlők TCB-EXS21TLE TCB-SC642TLE TCB-CC163TLE 7napos időzítő 64-beltéris központi vezérlő 16-beltéris ON/OFF vezérlő BMS-SM1280HTLE Smart Manager BMS-TP***1**E Érintőképernyős vezérlő BMS-WB2561PWE Webes vezérlő

13 2. Központi vezérlők A központi vezérlők is TCC-link hálózaton keresztül kommunikálnak. Rendszer kialakítás példa:

14 VEZÉRLÉSEK 2. Központi vezérlők A központi vezérlők vezetékeinek csatlakoztathatósági határai: Típus Vezeték Mérete Hossza Polaritás Beltéri kültéri között Központi vezérlők vezetékei 2eres árnyékolt 1.25mm2 2.0mm2 Max1000m Max2000m Nincs Maximum csatlakoztatható beltéri egység: 64 Maximális hűtökörök száma: 16

15 2. Központi vezérlők TCB-SC642 TLE Standard központi vezérlő maximum 64 beltérihez A távirányító funkciói: 7napos időzítő csatlakoztatásával a rendszer összes beltérijéhez vagy kijelölt zónára alkalmazható időprogram. Engedélyező/Tiltó funkciók 4féle funkcióval. A központi vezérlő a TCC-link hálózatra bárhol ráköthető akár a beltériknél, akár a kültériknél. A beltéri egységeket 4 zónába tudjuk osztani és így külön mindegyik zónát vezérelni egyszerre. Külső bemeneti/kimeneti lehetőség az ON/OFF módhoz és a működés/hibajel jelzésére.

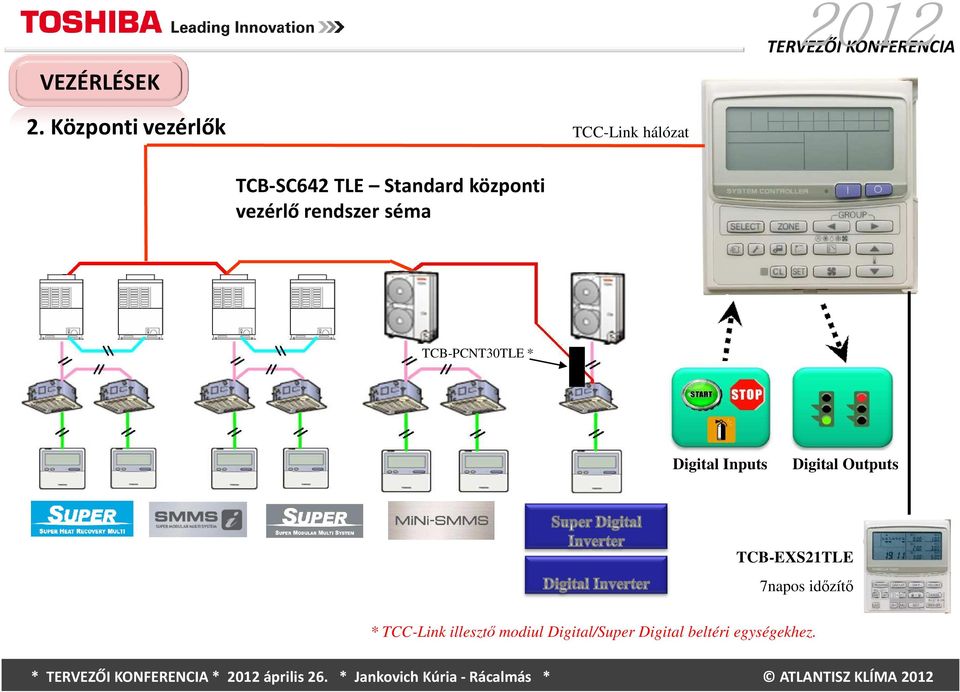

16 2. Központi vezérlők TCC-Link hálózat TCB-SC642 TLE Standard központi vezérlő rendszer séma TCB-PCNT30TLE * Digital Inputs Digital Outputs TCB-EXS21TLE 7napos időzítő * TCC-Link illesztő modiul Digital/Super Digital beltéri egységekhez.

17 2. Központi vezérlők TCB-SC642 TLE Zónák kialakítása Zone 1 Zone 2 Zone 3 Zone 4 Maximum 16 beltéri egység/csoport zónánként* Zonák száma Központi cím (DN03) * Maximum 8 Indoor Units per Group, but Total Maximum Indoor Units per TCC-Link Network is 64.

18 2. Központi vezérlők TCB-SC642 TLE rendelkezik 4féle engedélyező/tiltó üzemmóddal a helyi vezérlők felett Engedélyez/Tilt On/Off módot. Engedélyez/Tilt On/Off és Hőmérsékletállítás módot. Engedélyez/Tilt Üzemmódot és Hőmérsékletállítás módot. Engedélyez/Tilt Üzemmód módot.

19 Smart Manager 2. Központi vezérlők SMART MANAGER Webes elérésű központi vezérlő 128 beltérihez

20 2. Központi vezérlők SMART MANAGER A távirányító funkciói: LAN csatlakozáson keresztül helyi számítógép-hálózaton vagy akár interneten keresztül (VPN) is elérhető egy webböngésző felületén. 2 központi TCC-link hálózatot kezel (64-64 beltéri) Összesen 128 beltéri vezérlésére alkalmas Engedélyező/Tiltó funkcióval rendelkezik Külön tápegységgel rendelkezik. Kompatibilis Windows XP, Vista, & Windows 7 alapú rendszerekkel. Kompatibilis Internet Explorer 7 & 8, Mozilla Firefox 2 & 3 verziókkal.

21 2. Központi vezérlők SMART MANAGER rendszer séma Tápegység Energy Monitoring Relay I/F Digital I/O Relay I/F RS-485 Network TCC-Link Line 1 TCC-Link Line 2 BMS-SM1280HTLE SM1280HTLE TCB-EXS21TLE Schedule Timer Digital Inputs Digital Outputs TCB-PCNT30TLE * Network Hub * TCC-Link Adaptor for Digital/Super Digital Indoor Units.

22 2. Központi vezérlők Webes felület Minden egyes beltéri egység működését testreszabhatjuk! Fontos információk olvashatók ki a működésre vonatkozóan!

23 3. Épületfelügyeleti illesztők A speciális illesztőmodulokkal Bacnet, Lonworksvagy Modbusépületfelügyeleti rendszerekhez illszthetjük a Toshiba rendszerét.

24 3. Épületfelügyeleti illesztők TCC-Link Network Rendszer séma Lonworks Control System TCB-PCNT30TLE * Security Fire Systems Lighting * TCC-Link Adaptor for Digital/Super Digital Indoor Units.

25 KÖSZÖNÖM A FIGYELMÜKET!
