1 Uponor energiahatékony helyiség-szabályozás

2 Szabályozás Miért helyiségenkénti szabályozás? Terrass Bad 24 C Bastu Sov-TV- Gästrum Sovrum 3 21 C 21 C Sovrum 1 21 C WC/Dusch 24 C Sovrum 2 18 C Hall Vardagsrum 24 C 24 C Kök Klädvård 24 C 18 C 06 May 2013 Uponor 2

3 Rádiós helységszabályozás - épületgépészeknek Szabályzórendszer épületgépészeknek Könnyű installáció 24V (nincs áramütésveszély) Nincs kábelezési munka (nincs előzetes védőcső elhelyezés) Nem szükségesek hozzá elektromos szerszámok Központi egységnek közelében csak egy szabvány dugaszoló aljzatra van szükség Könnyű utólagos módosítások (pl. termosztát áthelyezés) Komplett tökéletes hő leadó szabályzás megvalósítható Dynamic Energy Management - szabadalmaztatott és egyedülálló energiatakarékos Uponor által kifejlesztett technológia, mely akár 8%-kal kevesebb energiát fogyaszt, mint hagyományos ON / OFF rendszerek.. 06 May 2013 Uponor 3

4 Rendszerelemek-DEM Uponor C-56 központi egység - szürke Uponor progr. egység I-76 - szürke, kék kijelzővel Uponor SMS modul R-56 - mobil SMS-el működtethető Uponor T-54 termosztát -az SMS modul rendszerhez kapcsolásra Uponor T-75 termosztát - szürke (ezüst, fehér) 06 May 2013 Uponor 4

5 DEM-Portfolio Controller C 56 csatlakoztatható max. 14db 24V állásszabályzó csatlakoztatható max. 12db rádiós termosztát fűtési/ hűtési üzemmód váltás manuálisan vagy külső hőmérsékletérzékelő alapján 230V-os kábel csatlakozás, de a rendszer 24V-os 06 May 2013 Uponor 5

6 DEM-Portfolio -Szerelés 06 May 2013 Uponor 6

7 Product overview DEM - Szerelés 06 May 2013 Uponor 7

8 DEM Portfolio Helyiség termosztát T 55: helyiség termosztát forgótárcsás beállítással hőmérséklet tartomány beállítása 6-30 C között fehér (RAL 9010) 06 May 2013 Uponor 8

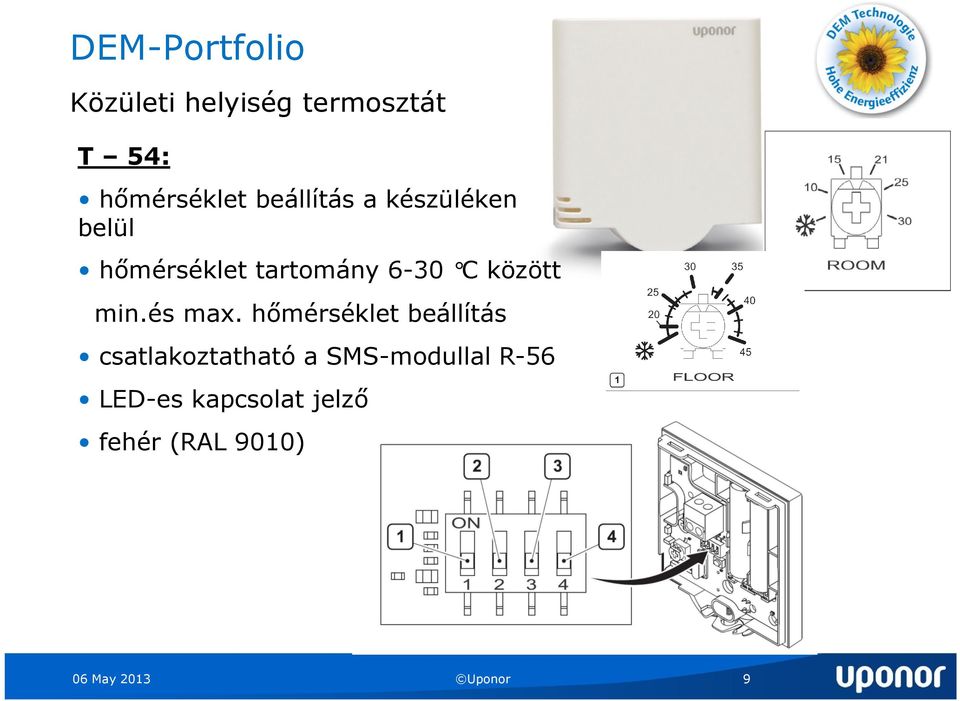

9 DEM-Portfolio Közületi helyiség termosztát T 54: hőmérséklet beállítás a készüléken belül hőmérséklet tartomány 6-30 C között min.és max. hőmérséklet beállítás csatlakoztatható a SMS-modullal R-56 LED-es kapcsolat jelző fehér (RAL 9010) 06 May 2013 Uponor 9

10 DEM-Portfolio Digitális helyiség termosztát T 75: digitális kijelző aktuális és kívánt érték kijelzése C és F hőmérséklet kijelzés operatív helyiség hőmérséklet mérés fehér (RAL 9010) ezüst (RAL 9006) szürke (RAL 7015) 06 May 2013 Uponor 10

11 DEM Portfolio SMS module R-56: működés a T-54-en keresztűl üzemmód váltás, comfort és eco mód között beállítás az interface-en I-76 keresztül helyiség hőmérséklet regisztrálás hőmérséklet felügyelet, eltérés jelzése hiba üzenettel külső hőmérsékletérzékelő csatlakoztatása információk küldése SMS-ben könnyű, gyors használat akár távolról is SIM kártya szükséges hozzá 06 May 2013 Uponor 11

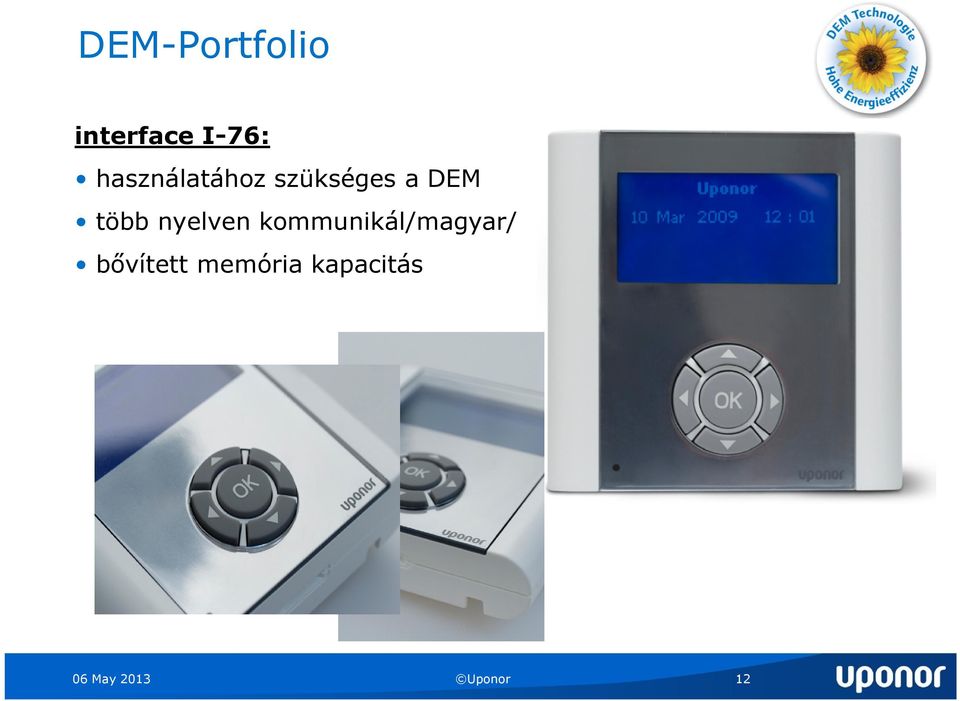

12 DEM-Portfolio interface I-76: használatához szükséges a DEM több nyelven kommunikál/magyar/ bővített memória kapacitás 06 May 2013 Uponor 12

13 ÚJDONSÁG: Uponor rádiós szabályzás Dinamikus Energia Menedzsment-DEM DEM Dynamic Energy Management 06 May 2013 Uponor 13

14 DEM - Funkciók Helységbypass Automatikus szabályozás Komfort mód Helység ellenőrzés SMS-modul Előremenő hőmérséklet analízis 06 May 2013 Uponor 14

15 AUTO BALANCING Alkalmazási előnyök Automatikus hidraulikai beszabályozás gyors installáció egyszerűsödnek a hidraulikai problémák hatékonyabb helyiségenkénti szabályozás auto-balancing magasabb komfort kimutatható energia megtakarítás 8-12% 06 May 2013 Uponor 15

16 AUTO BALANCING Alkalmazás szükségessége eltérő kialakítási viszonyok kézi hidraulikai beszabályozást követelnek meg Különböző helyiségeknek különböző energiaigénye van, amely időben folyamatosan változó auto-balancing helyiségre jellemző változások állandósult állapotnak tekinthetőek helyiségek lemaradnak későn melegszenek fel, vagy túlfűtődnek 06 May 2013 Uponor 16

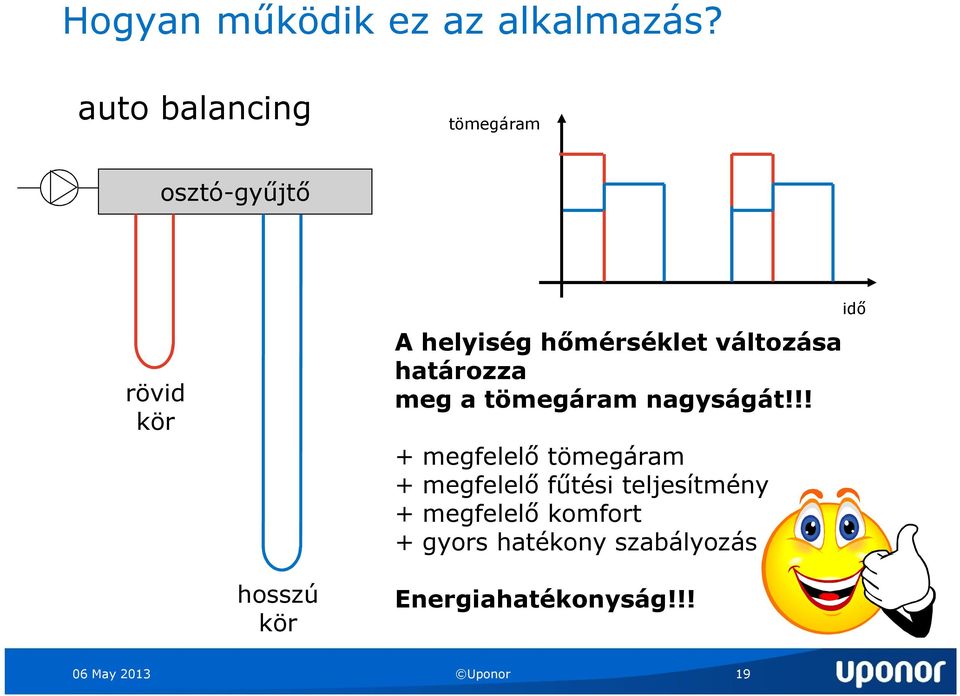

17 Hogyan működik ez az alkalmazás? auto-balancing nélkül tömegáram osztó-gyűjtő idő rövid kör - magas tömegáram a rövid körben - alacsony tömegáram a hosszú körben - egyenetlen hőteljesítmény Komforttalan, energiapocsékló! hosszú kör 06 May 2013 Uponor 17

18 Hogyan működik ez az alkalmazás? Kézi beszabályozás tömegáram osztó-gyűjtő idő rövid kör szükséges fojtás hosszú kör A beállított tömegáram határozza meg a helyiség hőmérséklet ét!!! + a szükséges tömegáram lett beállítva? + teljesítmény megfelelő? + változó hőszükségletre hogyan reagál? - időigényes próbálkozások sora lehet szükséges! 06 May 2013 Uponor 18

19 Hogyan működik ez az alkalmazás? auto balancing tömegáram osztó-gyűjtő rövid kör A helyiség hőmérséklet változása határozza meg a tömegáram nagyságát!!! + megfelelő tömegáram + megfelelő fűtési teljesítmény + megfelelő komfort + gyors hatékony szabályozás idő hosszú kör Energiahatékonyság!!! 06 May 2013 Uponor 19

20 Hogyan működik ez az alkalmazás? Öntanuló beállítási érték elmentés. Gyors beállítási érték elérés és minimalizált osszcillatív hőmérséklet tartás. [ C] kézi beállítás [ C] automatikus beállítás [min] [min] 06 May 2013 Uponor 20

21 Komfort és energiahatékonyság!!! [ C] túlfűtés (Energia megtakarítás, KOMFORT) alulfűtés (KOMFORT) gyors változás lekövetés (KOMFORT) [min] 06 May 2013 Uponor 21

22 DEM Dinamikus Energia Menedzsment A DEM nem egy csodaszerkezet! A DEM nem egy öszvérmegoldás ami minden problémát megold. De sokat segít az apró hibák kiküszöbölésével elérni a maximális komfortérzetet. 06 May 2013 Uponor 22

23 Hőtermelő oldali szabályzó C-46

24 Hőtermelő oldali szabályzó C-46 Climate Controller C-46 alkalmas... Előremenő szabályozásra sugárzó fűtési és hűtési rendszerekben Időjárás követő szabályozás Climate Controller C-46 is továbbá Önálló működés (Uponor vezetékes beltéri / kültéri érzékelő) Önálló működés (Uponor vezeték nélküli termosztátok) Együtt tud működni a vezetékes rendszerrel (H / C átállás) Integrált intelligens működés a C-56/I-76 helyiségszabályozó rendszerrel 06 May 2013 Uponor 24

25 Sugárzó fűtés/hűtés példák Padlófűtés és mennyezet hűtés alkalmazása lakó-és irodaházaknál egy kazán és egy hűtő egységgel Mennyezeti hűtés alkalmazása lakó-és irodaházaknál /Tichelmann/ egy folyadékhűtő és egy kazán egységgel 06 May 2013 Uponor 25

26 Sugárzó fűtés/hűtés példák Mennyezet hűtés szabályzás osztós rendszerrel Központi fűtés szabályzás C-46- al és Uponor bekeverő egység alkalmazásával 06 May 2013 Uponor 26

27 Tulajdonságok, Előnyök és lehetőségek Könnyű telepítés Varázsló Hálózati kábellel szerelve Kültéri Thermostat T-54 vezeték nélküli csatlakoztatása Könnyű használat, egyszer kell telepíteni Gyors menü CD manual Hot linked chapters Kis méret és kis súly Gyors üzemeltetési leírás Printed manual with the most common usages explained Szivattyú Kombinált szivattyú kezelés Szivattyú leállítás ha nincs fűtési/hűtési igény Könnyű telepítés egyszerű használat Teljes magyar nyelvű dokumentáció 06 May 2013 Uponor 27

28 Tulajdonságok, Előnyök és lehetőségek Akár hat vezeték nélküli páratartalom érzékelő Megbízható kondenzáció ellenőrzés a biztonságos üzemeltetés érdekében 06 May 2013 Uponor 28
