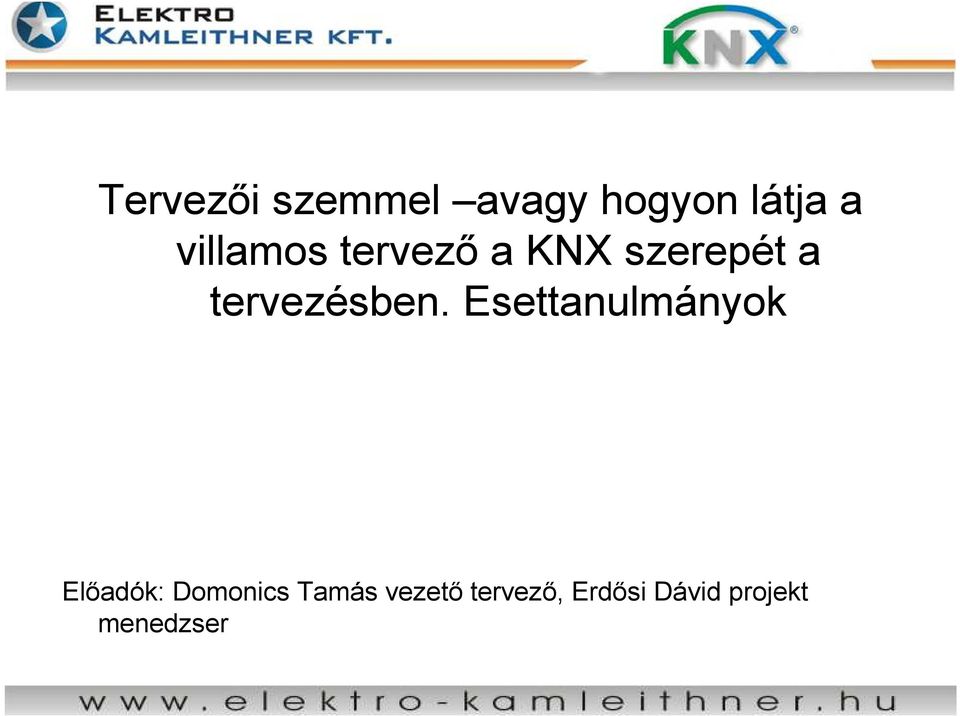

1 Tervezıi szemmel avagy hogyon látja a villamos tervezı a KNX szerepét a tervezésben. Esettanulmányok Elıadók: Domonics Tamás vezetı tervezı, Erdısi Dávid projekt menedzser

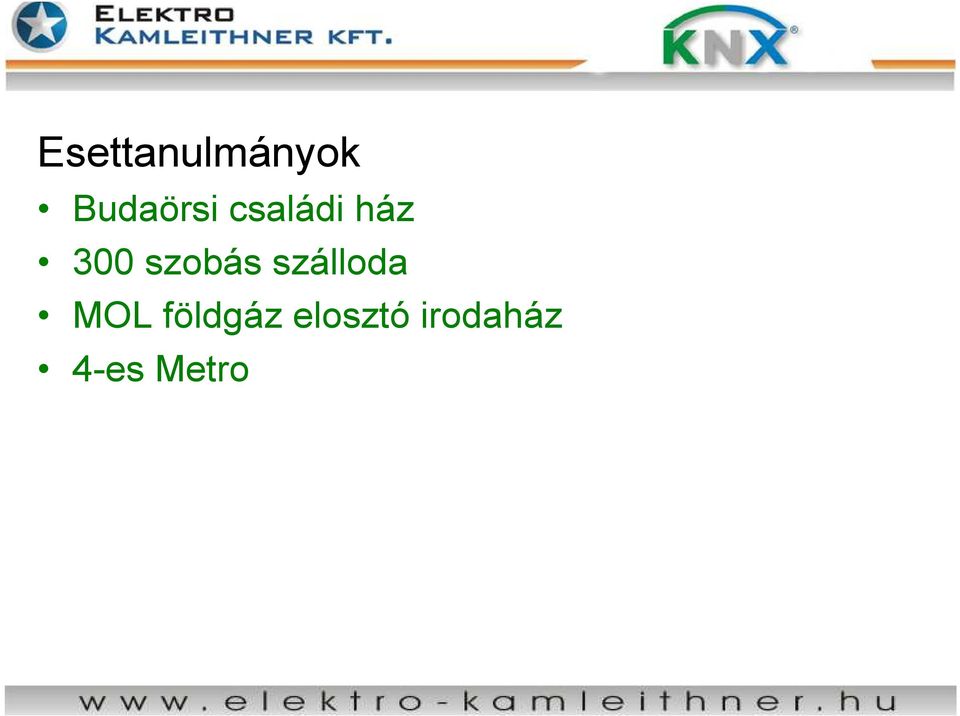

2 Esettanulmányok Budaörsi családi ház 300 szobás szálloda MOL földgáz elosztó irodaház 4-es Metro

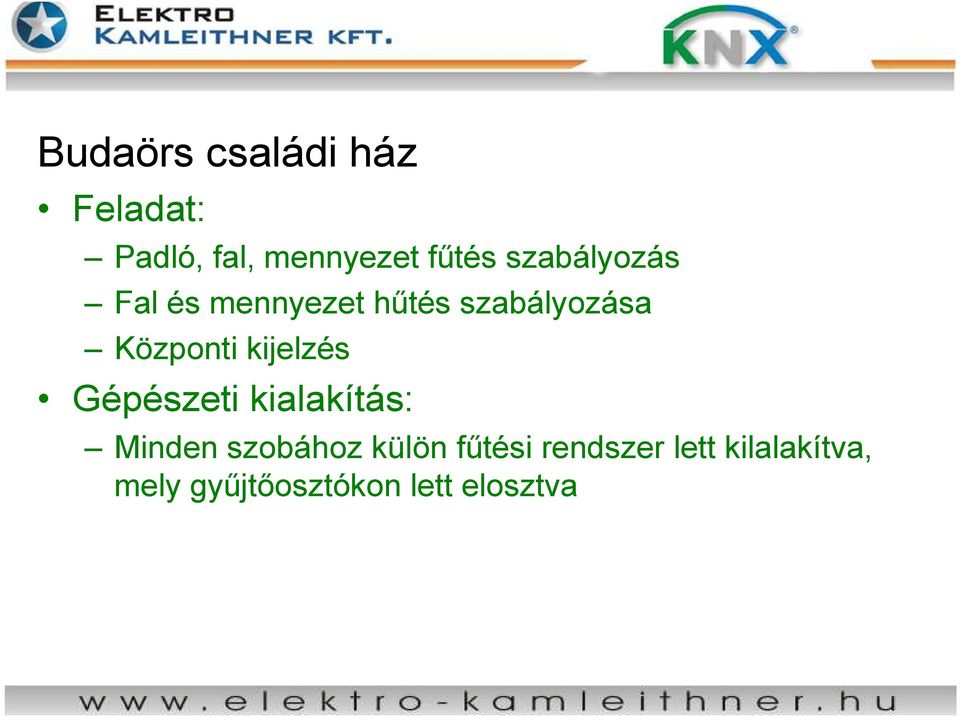

3 Budaörs családi ház Feladat: Padló, fal, mennyezet főtés szabályozás Fal és mennyezet hőtés szabályozása Központi kijelzés Gépészeti kialakítás: Minden szobához külön főtési rendszer lett kilalakítva, mely győjtıosztókon lett elosztva

4 Budaörs családi ház Gépészeti tervezett megoldás: Főtés A főtési győjtıosztó leágazásaira elektrotermikus szeleptestek felhelyezése Helységekbe termosztát elhelyezése, egyedi helységszabályozás megvalósítása Villamos kiszolgálhatóság 4 ér külön a termosztátokhoz(l,n, PE, kapcsolt szál a szelephez)

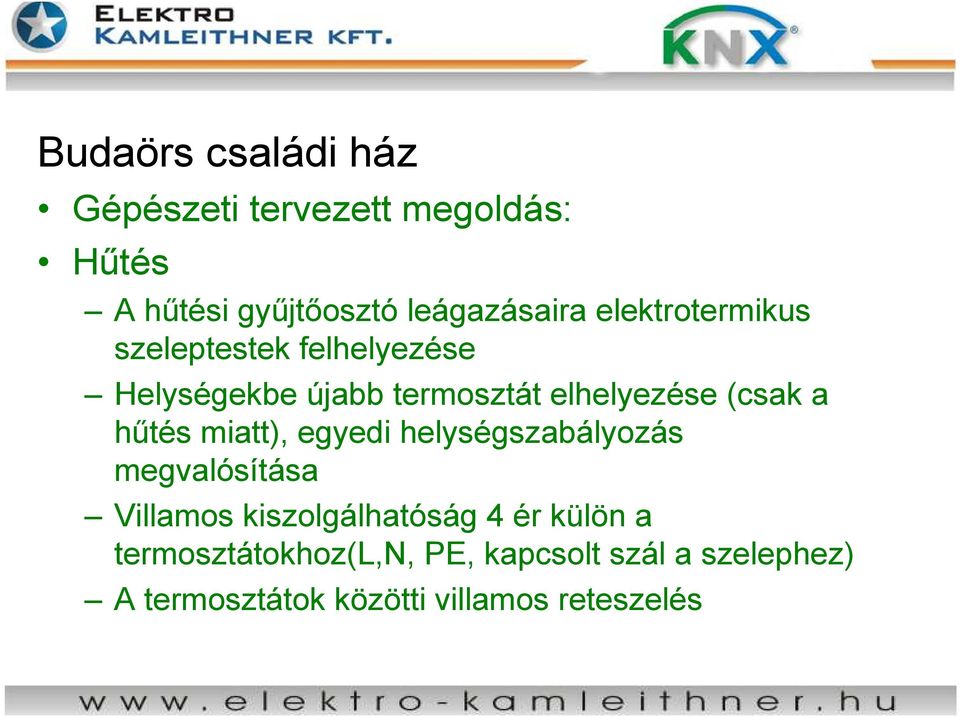

5 Budaörs családi ház Gépészeti tervezett megoldás: Hőtés A hőtési győjtıosztó leágazásaira elektrotermikus szeleptestek felhelyezése Helységekbe újabb termosztát elhelyezése (csak a hőtés miatt), egyedi helységszabályozás megvalósítása Villamos kiszolgálhatóság 4 ér külön a termosztátokhoz(l,n, PE, kapcsolt szál a szelephez) A termosztátok közötti villamos reteszelés

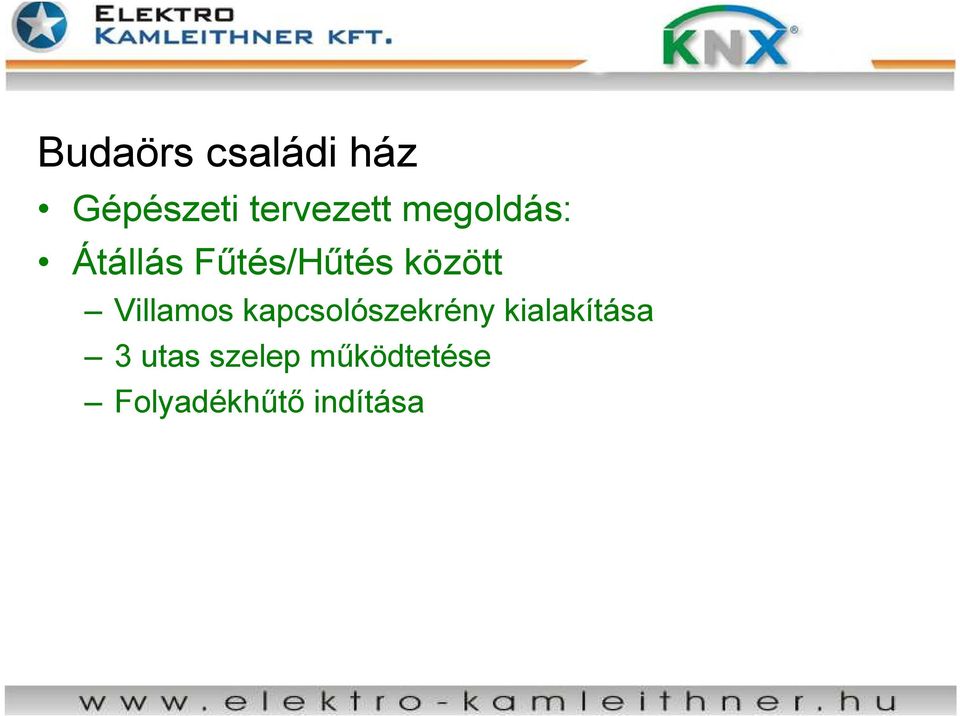

6 Budaörs családi ház Gépészeti tervezett megoldás: Átállás Főtés/Hőtés között Villamos kapcsolószekrény kialakítása 3 utas szelep mőködtetése Folyadékhőtı indítása

7 Budaörs családi ház KNX-es megoldás Főtés/Hőtés Győjtıosztókon elektrotermikus szelep 1 termosztát helységenként, mely ellátja a hőtést és a főtést Központi kijelzı a hımérsékletek beállítására, idızítések kialakítására Téli/Nyári átváltás teljesen automatikus, folyadékhőtı indítás

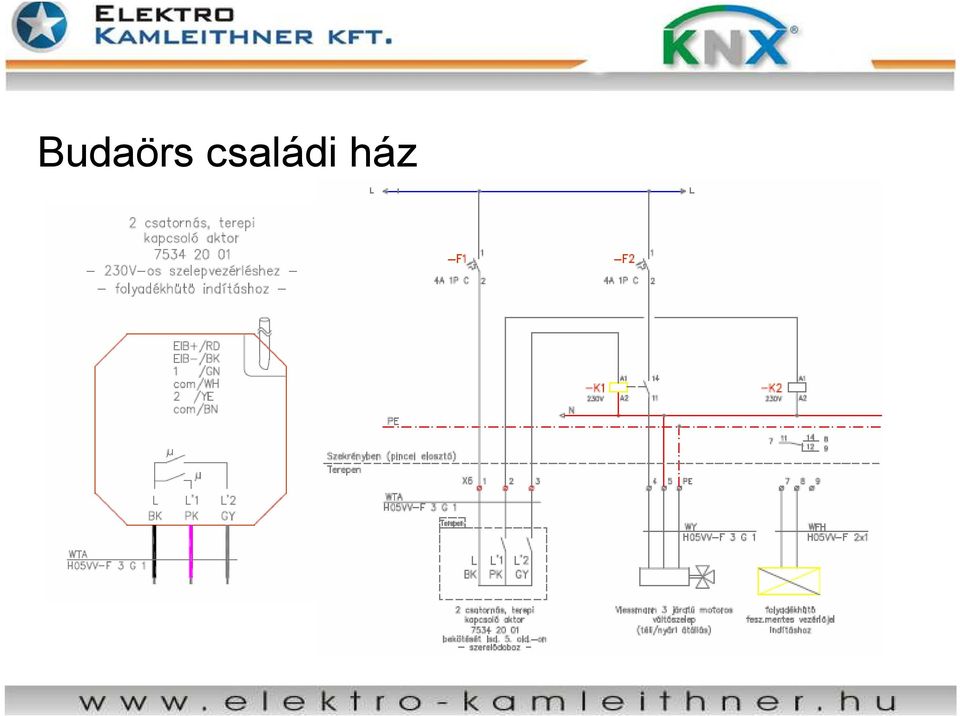

8 Budaörs családi ház

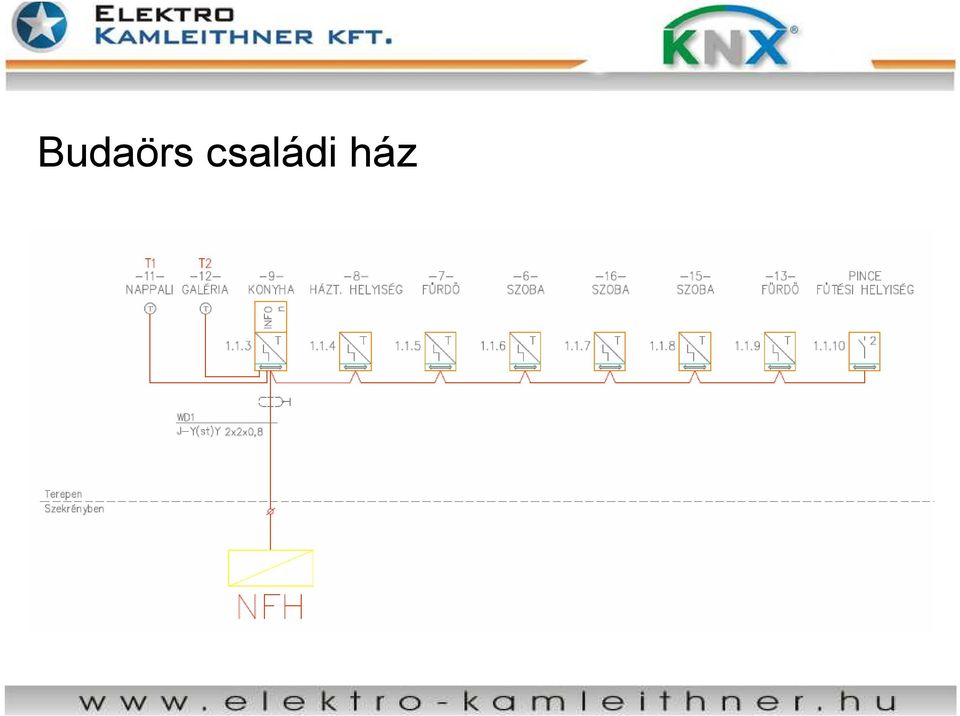

9 Budaörs családi ház

10 Budaörs családi ház

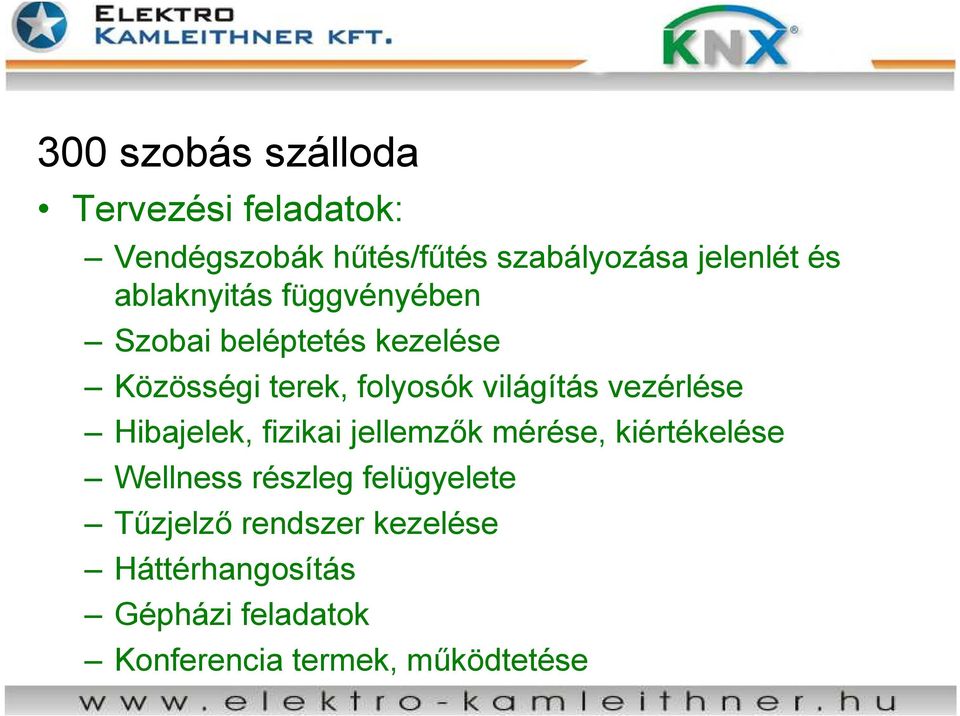

11 300 szobás szálloda Tervezési feladatok: Vendégszobák hőtés/főtés szabályozása jelenlét és ablaknyitás függvényében Szobai beléptetés kezelése Közösségi terek, folyosók világítás vezérlése Hibajelek, fizikai jellemzık mérése, kiértékelése Wellness részleg felügyelete Tőzjelzı rendszer kezelése Háttérhangosítás Gépházi feladatok Konferencia termek, mőködtetése

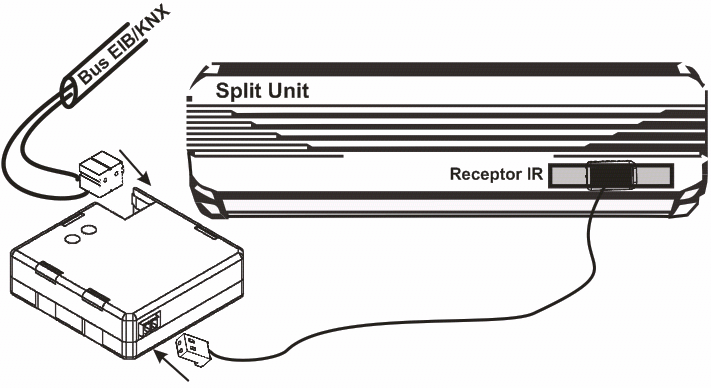

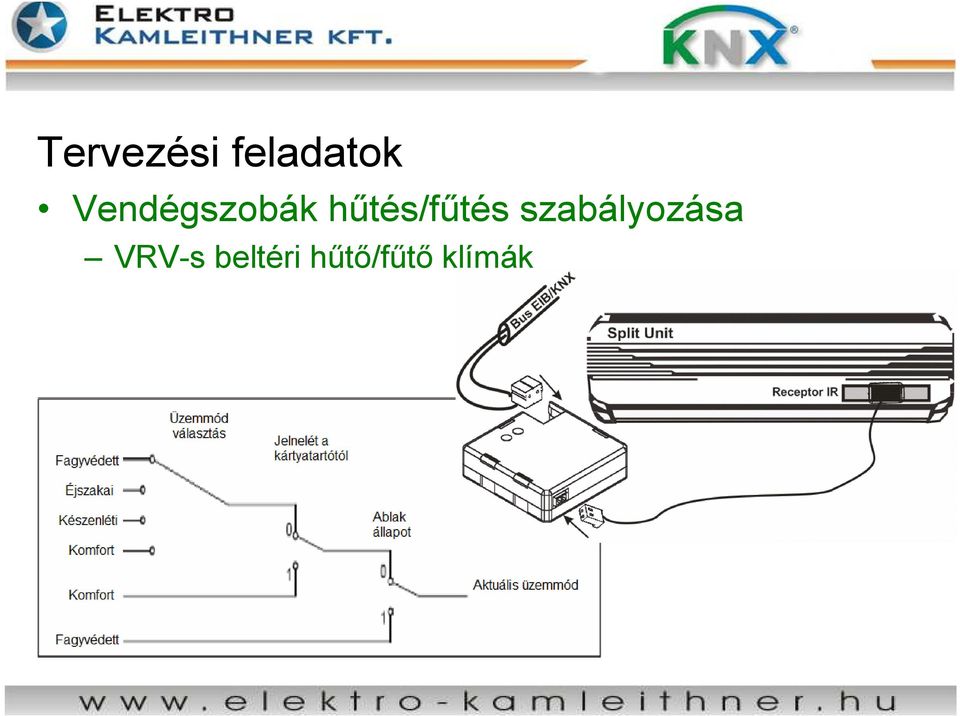

12 Tervezési feladatok Vendégszobák hőtés/főtés szabályozása VRV-s beltéri hőtı/főtı klímák

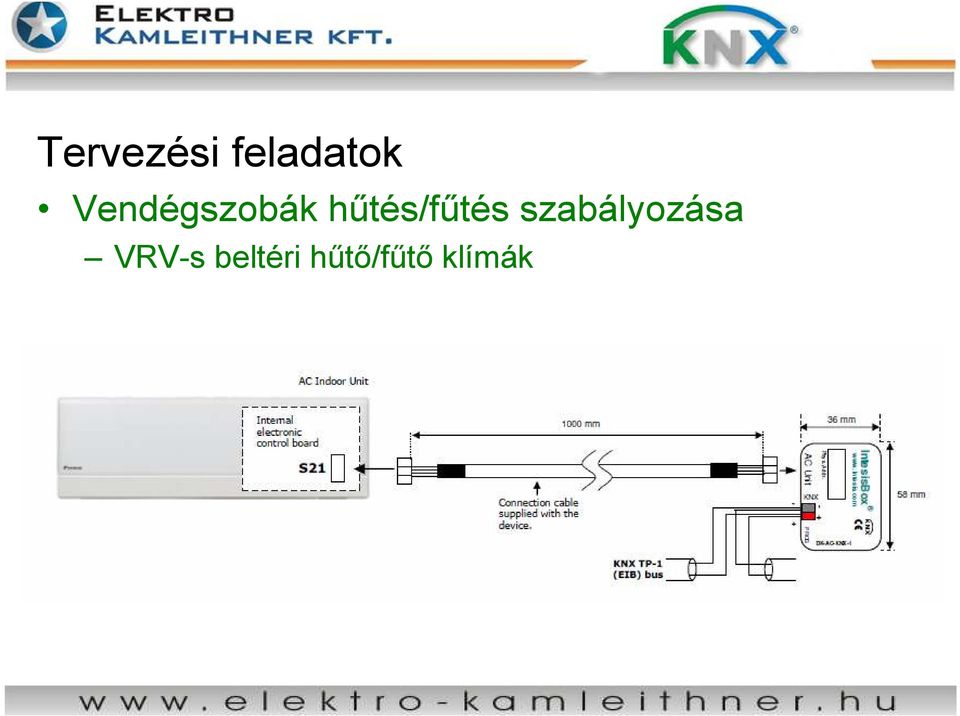

13 Tervezési feladatok Vendégszobák hőtés/főtés szabályozása VRV-s beltéri hőtı/főtı klímák

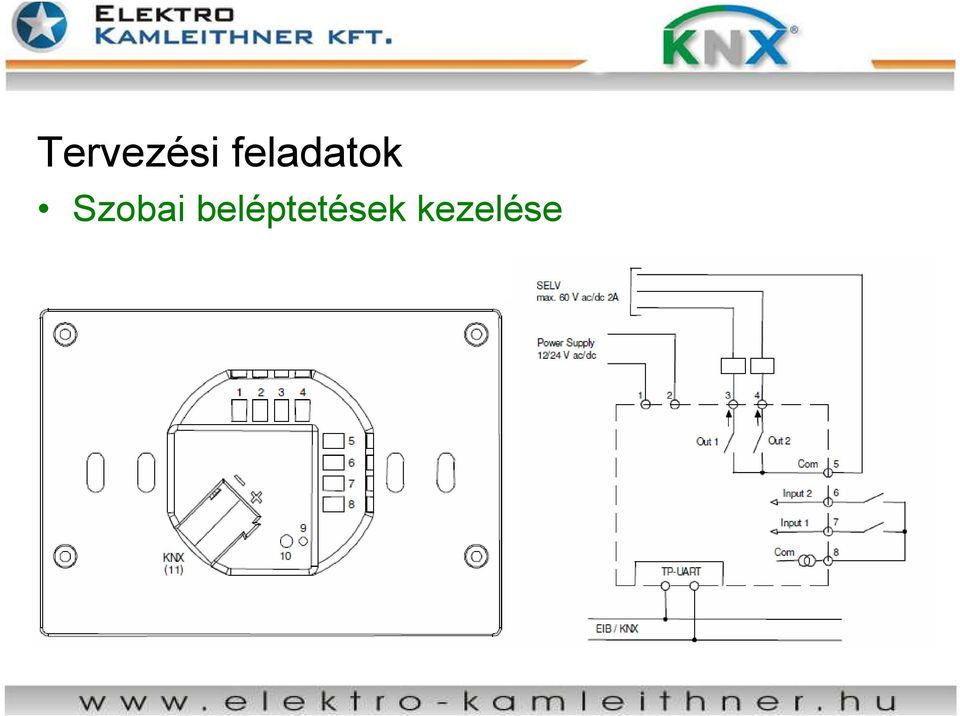

14 Tervezési feladatok Szobai beléptetések kezelése

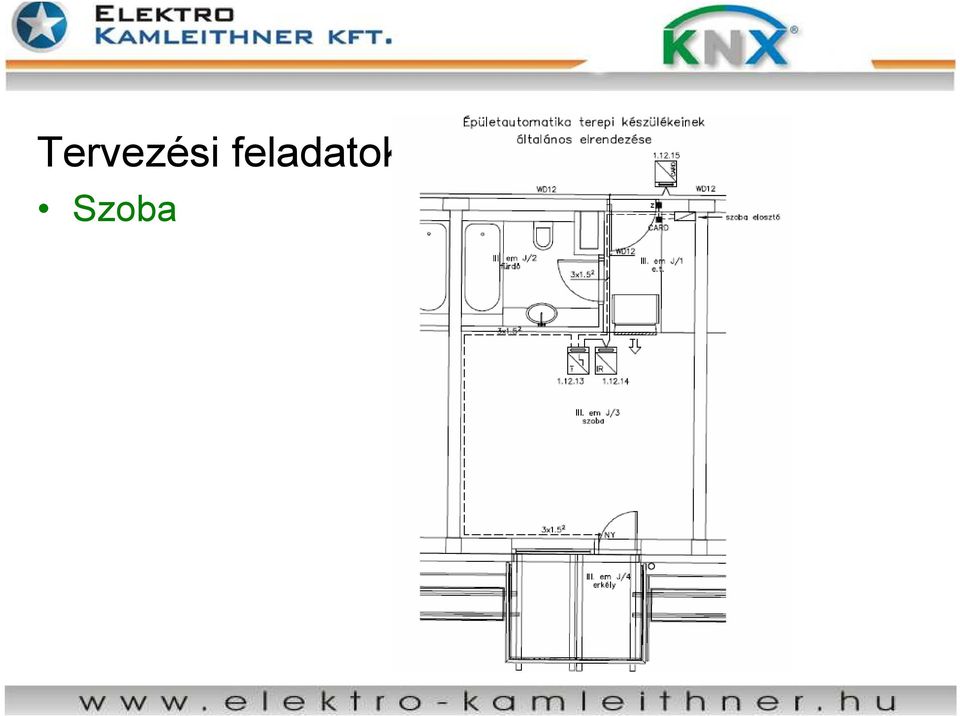

15 Tervezési feladatok Szoba

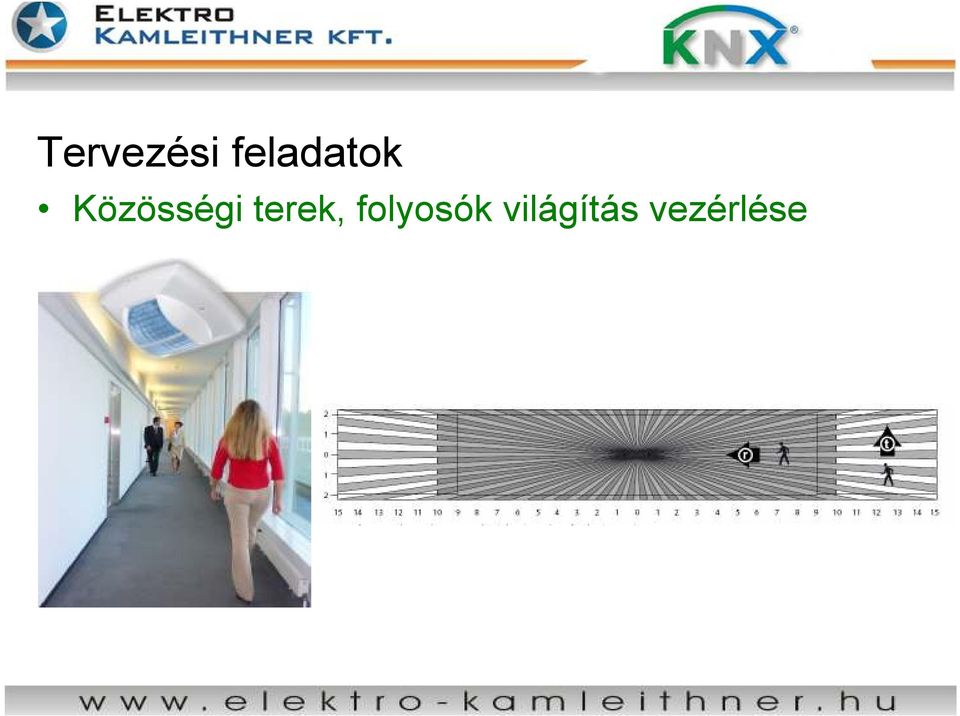

16 Tervezési feladatok Közösségi terek, folyosók világítás vezérlése

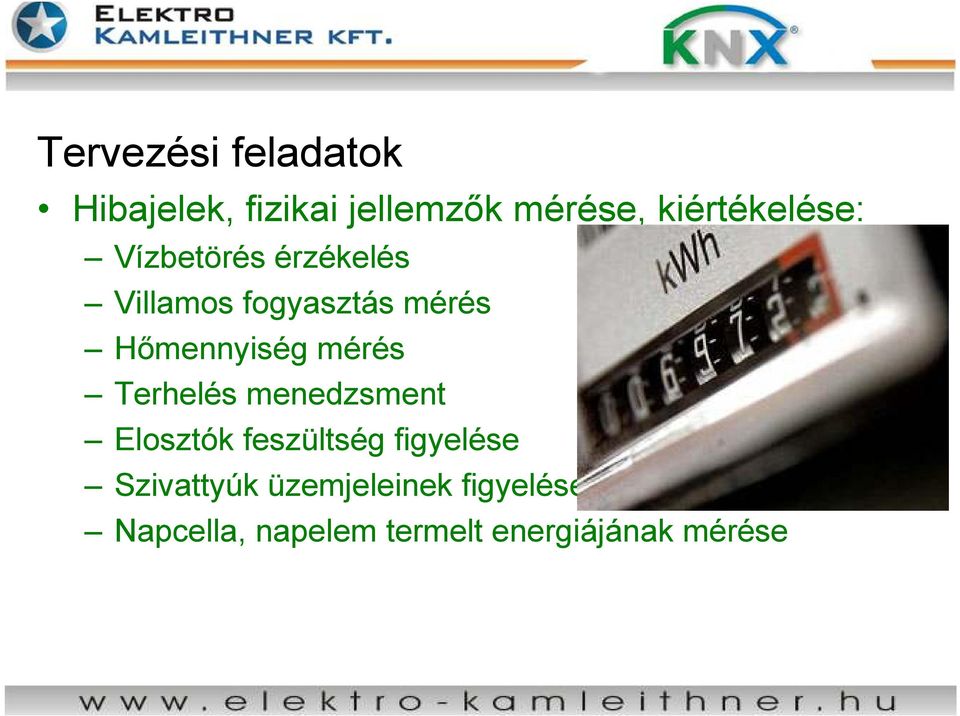

17 Tervezési feladatok Hibajelek, fizikai jellemzık mérése, kiértékelése: Vízbetörés érzékelés Villamos fogyasztás mérés Hımennyiség mérés Terhelés menedzsment Elosztók feszültség figyelése Szivattyúk üzemjeleinek figyelése Napcella, napelem termelt energiájának mérése

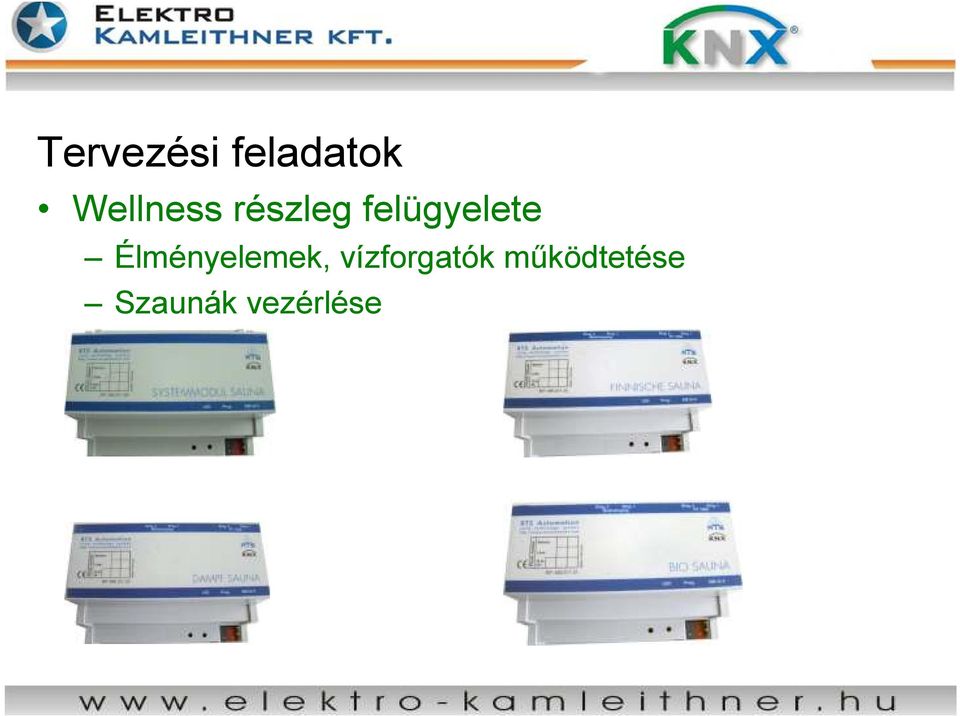

18 Tervezési feladatok Wellness részleg felügyelete Élményelemek, vízforgatók mőködtetése Szaunák vezérlése

19 Tervezési feladatok Tőzjelzı rendszerek illesztése

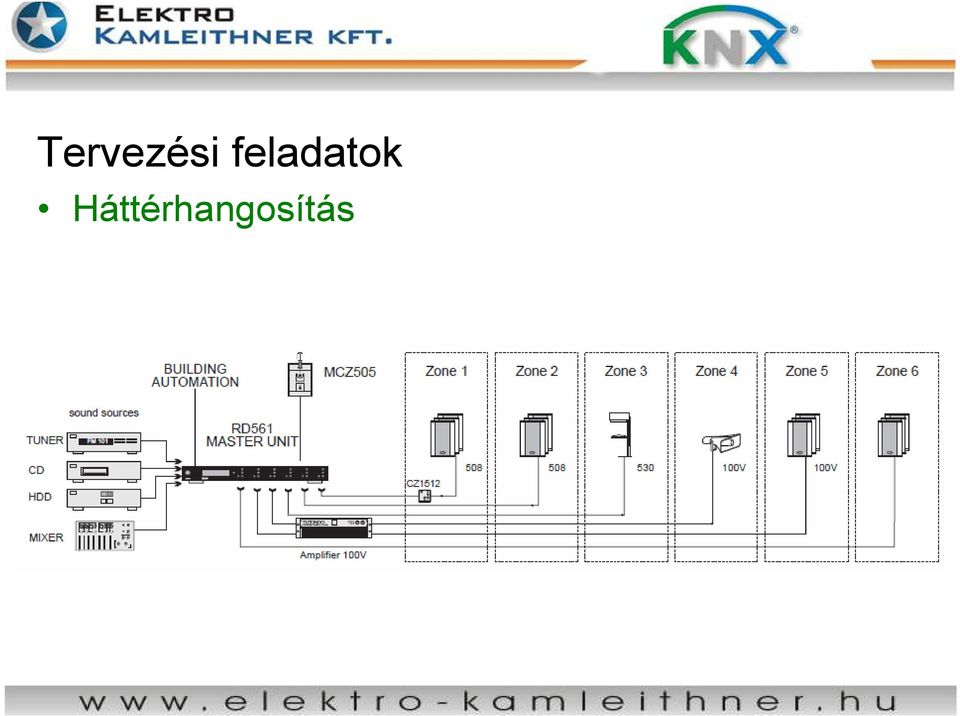

20 Tervezési feladatok Háttérhangosítás

21 Tervezési feladatok Gépházi feladatok

22 Tervezési feladatok Konferencia termi vezérlések Világítás Légtechnika Hangosítás Vizuáltechnika Árnyékolástechnika Mobilfal

23 Lehetıségek a 4-es Metro esetében Technológiai területek hőtésének vezérlése: A helységek hőtésére több fan-coil szolgál Speciális mőködtetés, hozzáléptetés Hımérséklet érzékelés Mért adatok átjelzése Profibus S7 PLC felé

24 Lehetıségek a 4-es Metro esetében Speciális Fan-coil aktor és termosztát Reteszelt mód 1-es kimenet 2-es kimenet 3-as kimenet 1-es légsebesség ÜZEM ÁLL ÁLL 2-es légsebesség ÁLL ÜZEM ÁLL 3-as légsebesség ÁLL ÁLL ÜZEM Léptetéses mód 1-es kimenet 2-es kimenet 3-as kimenet 1-es légsebesség ÜZEM ÁLL ÁLL 2-es légsebesség ÜZEM ÜZEM ÁLL 3-as légsebesség ÜZEM ÜZEM ÜZEM

25 Lehetıségek a 4-es Metro esetében Kapcsolat a Profibussal

26 MOL irodaház Irodák világításának állandó fényerıre történı szabályozása Irodák főtési/hőtési rendszerének szabályozása Légtechnikai rendszer mőködtetése 1-10V-os DALI fényerıszabályozások összehasonlítása Speciális Gatewayek, központi vizualizáció

27 MOL irodaház Irodák világításának állandó fényerıre történı szabályozása

28 MOL irodaház Főtés/hőtés szabályozása

29 MOL irodaház Főtés/hőtés szabályozása

30 MOL irodaház Légtechnikai rendszer mőködtetése

31 MOL irodaház 1-10V, DALI összehasonlítás Kábelezési igény Funkciók Lehetıségek Helyigények Buszrésztvevık

32 MOL irodaház Speciális gatewayek, vizualizáció SCADA-KNX kapcsolat: A kapcsolat KNX-OPC gateway és egy OPC adatpont SCADA illesztéssel valósítható meg. Vizualizálás PC alapú szoftver, mely USB porton kersztül csatlakozik a KNX rendszerhez.
