Danfoss frekvenciaváltók speciális, beépített funkciói

Átírás

1 Danfoss frekvenciaváltók speciális, beépített funkciói Hajtástechnika Date 1 Előadók Toma Gábor Értékesítés támogatási vezető, Alkalmazástechnikai mérnök 2004 Budapesti Műszaki Egyetem, Villamosmérnöki kar, Villamos hajtások szakirány 2004 Révai Nyomda Kft től Danfoss Kft. Zajácz János Hajtástechnikai szaktanácsadó 2010 Óbudai Egyetem Kandó Kálmán Villamosmérnöki kar Teljesítményelektronika és villamos hajtások szakirány Samsung SDI Kft től Danfoss Kft. Hajtástechnika Date 2 1

2 Témakörök A Danfoss VLT frekvenciaváltók közös tulajdonságai VLT HVAC Drive FC-102 VLT AQUA Drive FC-202 Hajtástechnika Date 3 A Danfoss VLT frekvenciaváltók közös tulajdonságai: Nagyméretű közbenső köri kondenzátor Beépített DC-fojtó Többféle, akár C1 osztályú beépített rádiófrekvenciás zavarszűrő Magyar nyelvű grafikus kijelző Kiemelkedő hatásfok Akár IP66-os mechanikai védettség Egyedülálló hűtési megoldás Automatikus energiaoptimalizálás Leértékelés nélküli üzem akár 50 fokos környezeti hőmérséklet esetén is Moduláris felépítés Hajtástechnika Date 4 2

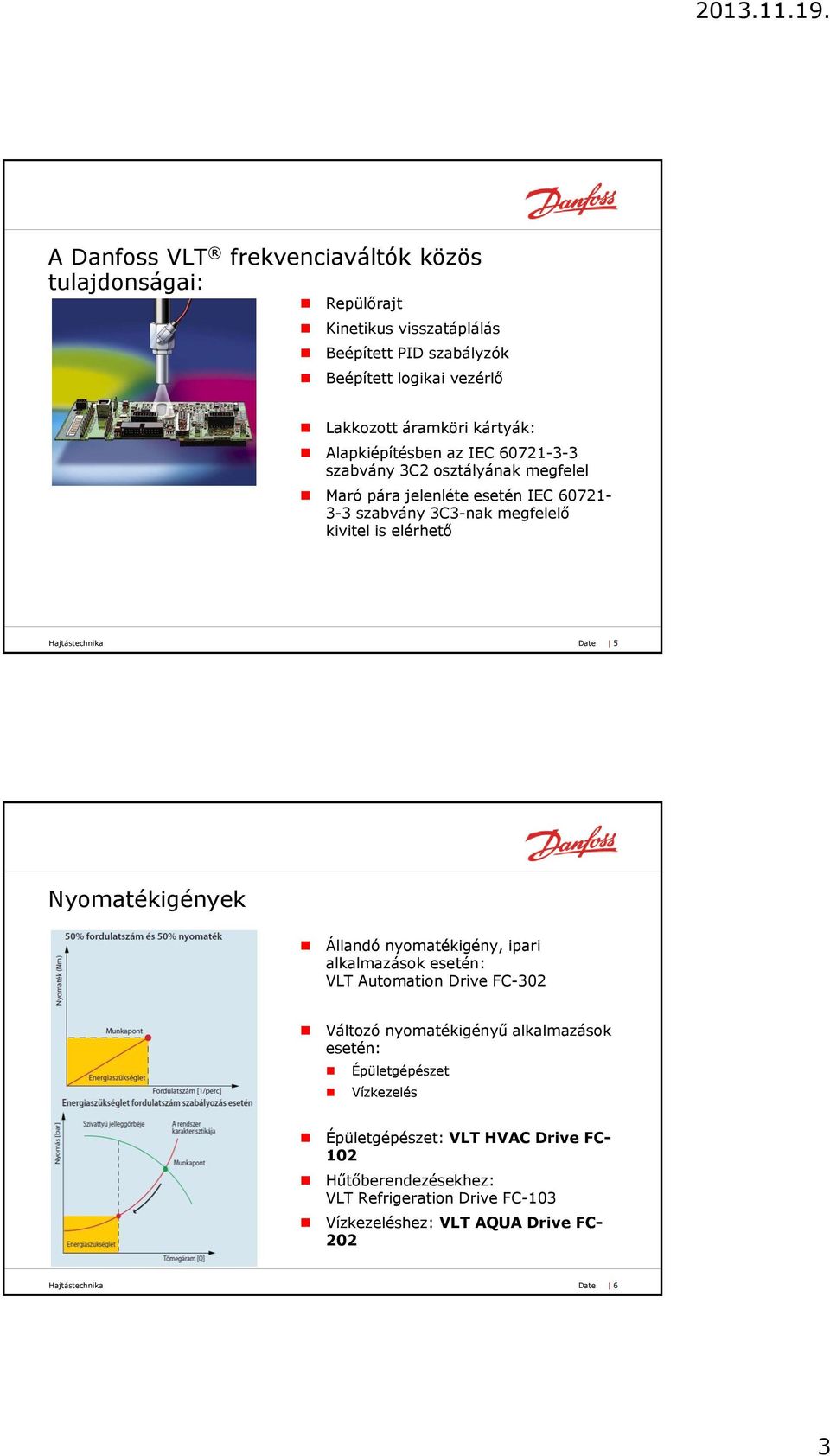

3 A Danfoss VLT frekvenciaváltók közös tulajdonságai: Repülőrajt Kinetikus visszatáplálás Beépített PID szabályzók Beépített logikai vezérlő Lakkozott áramköri kártyák: Alapkiépítésben az IEC szabvány 3C2 osztályának megfelel Maró pára jelenléte esetén IEC szabvány 3C3-nak megfelelő kivitel is elérhető Hajtástechnika Date 5 Nyomatékigények Állandó nyomatékigény, ipari alkalmazások esetén: VLT Automation Drive FC-302 Változó nyomatékigényű alkalmazások esetén: Épületgépészet Vízkezelés Épületgépészet: VLT HVAC Drive FC- 102 Hűtőberendezésekhez: VLT Refrigeration Drive FC-103 Vízkezeléshez: VLT AQUA Drive FC- 202 Hajtástechnika Date 6 3

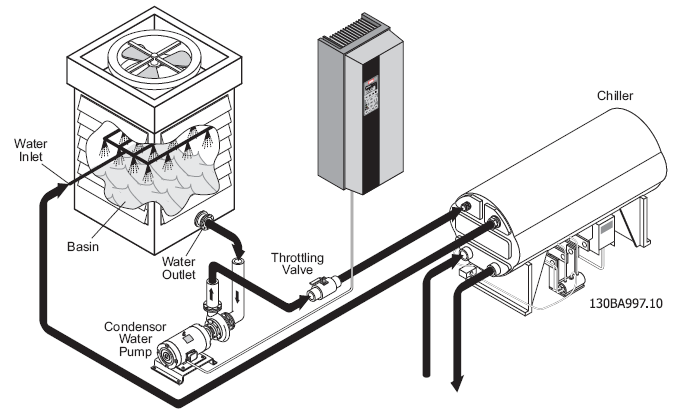

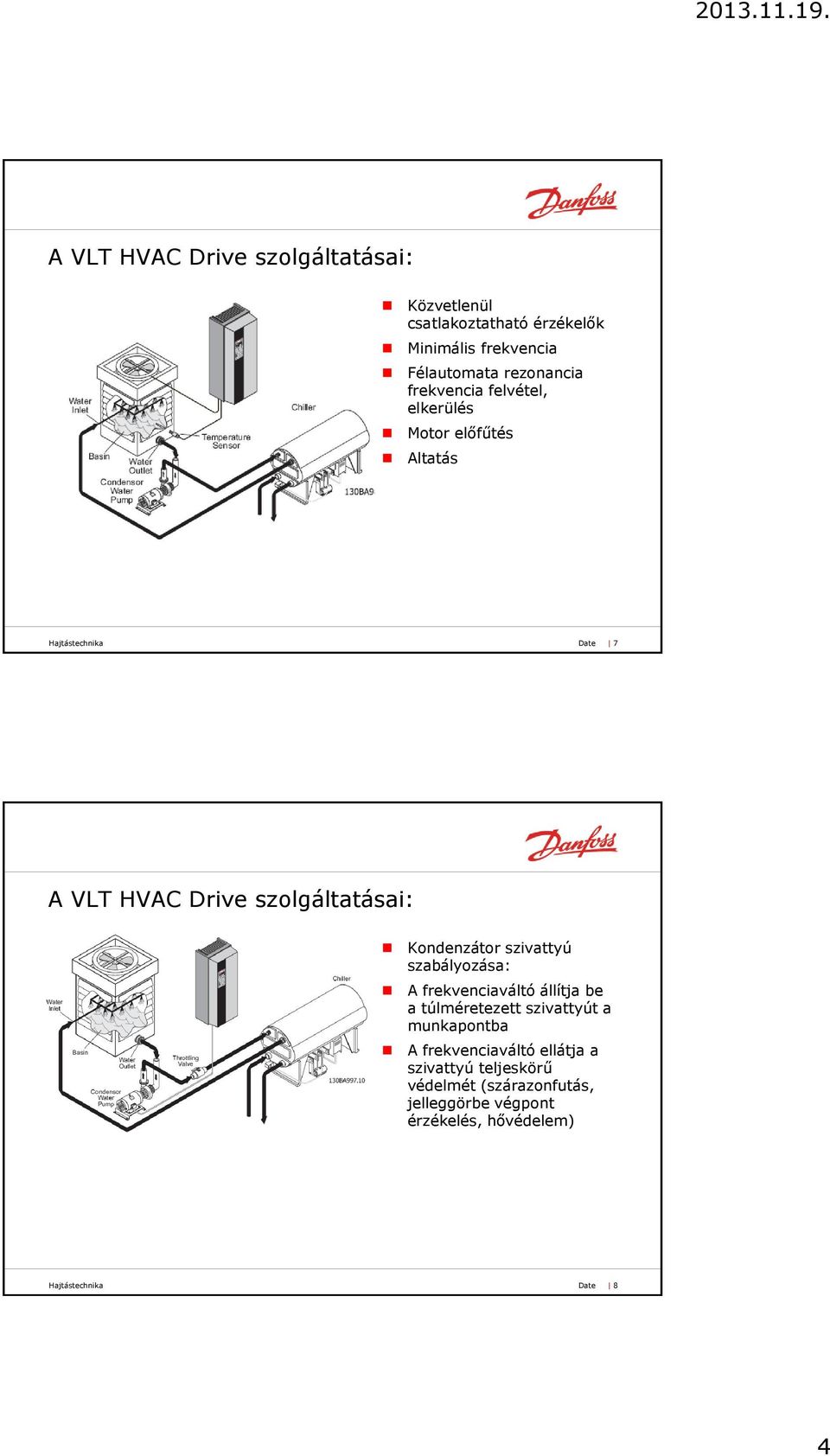

4 A VLT HVAC Drive szolgáltatásai: Közvetlenül csatlakoztatható érzékelők Minimális frekvencia Félautomata rezonancia frekvencia felvétel, elkerülés Motor előfűtés Altatás Hajtástechnika Date 7 A VLT HVAC Drive szolgáltatásai: Kondenzátor szivattyú szabályozása: A frekvenciaváltó állítja be a túlméretezett szivattyút a munkapontba A frekvenciaváltó ellátja a szivattyú teljeskörű védelmét (szárazonfutás, jelleggörbe végpont érzékelés, hővédelem) Hajtástechnika Date 8 4

5 A VLT HVAC Drive szolgáltatásai: Szivattyúk, kompresszor csoportok kaszkád szabályozása Két-rámpás indítás Lágyindítás By-pass szelep vezérlés Fordulatszám korlátozás Nyomás-hőmérséklet konverzió Hajtástechnika Date 9 A VLT HVAC Drive szolgáltatásai: Többzónás szabályozás PID szabályzó automatikus beállítása Külső eszközök PID szabályzása Terhelés kompenzáció Füstmentes lépcsőházakhoz tűzi üzemmód Csoport vezérlés (Kaszkád vezérlés) Altatás Jelleggörbe végpont érzékelés / Csőtörés érzékelés Áramláskompenzáció Hajtástechnika Date 10 5

6 Szárazonfutás érzékelés Altatási üzemmód Jelleggörbe végpont érzékelés / Csőtörés érzékelés Áramláskompenzáció Kezdeti/ végső rámpa Visszacsapószelep rámpa Csőtöltési üzemmód Duguláselhárítás Bővíthető csoportvezérlés (kaszkád vezérlés) Hajtástechnika Date 11 Szárazonfutás érzékelés Átfolyás nélküli/alacsony átfolyású állapot figyelése Elkerülhető a szárazonfutás és a szivattyú túlmelegedése Hajtástechnika Date 12 6

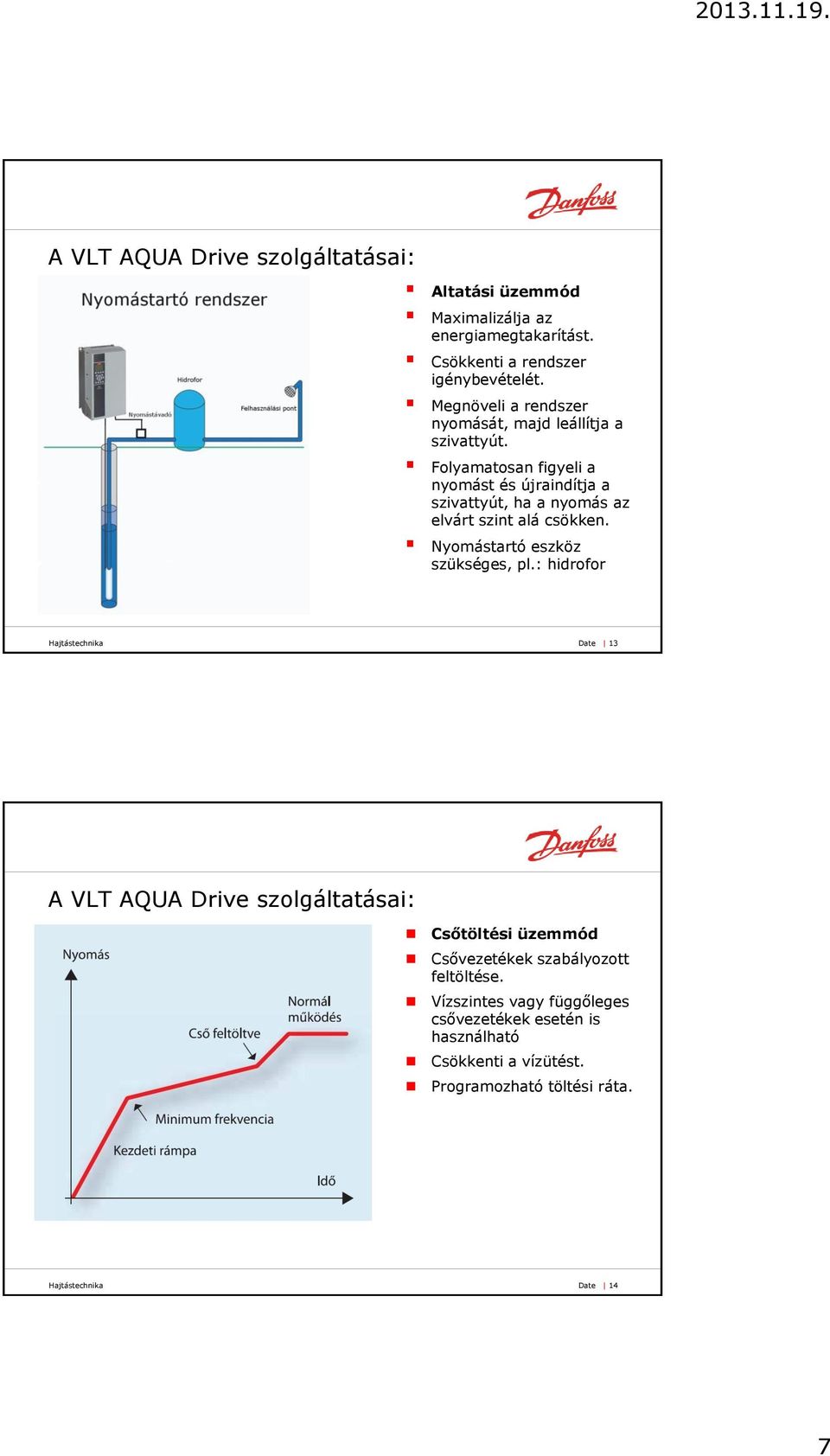

7 Altatási üzemmód Maximalizálja az energiamegtakarítást. Csökkenti a rendszer igénybevételét. Megnöveli a rendszer nyomását, majd leállítja a szivattyút. Folyamatosan figyeli a nyomást és újraindítja a szivattyút, ha a nyomás az elvárt szint alá csökken. Nyomástartó eszköz szükséges, pl.: hidrofor Hajtástechnika Date 13 Csőtöltési üzemmód Csővezetékek szabályozott feltöltése. Vízszintes vagy függőleges csővezetékek esetén is használható Csökkenti a vízütést. Programozható töltési ráta. Hajtástechnika Date 14 7

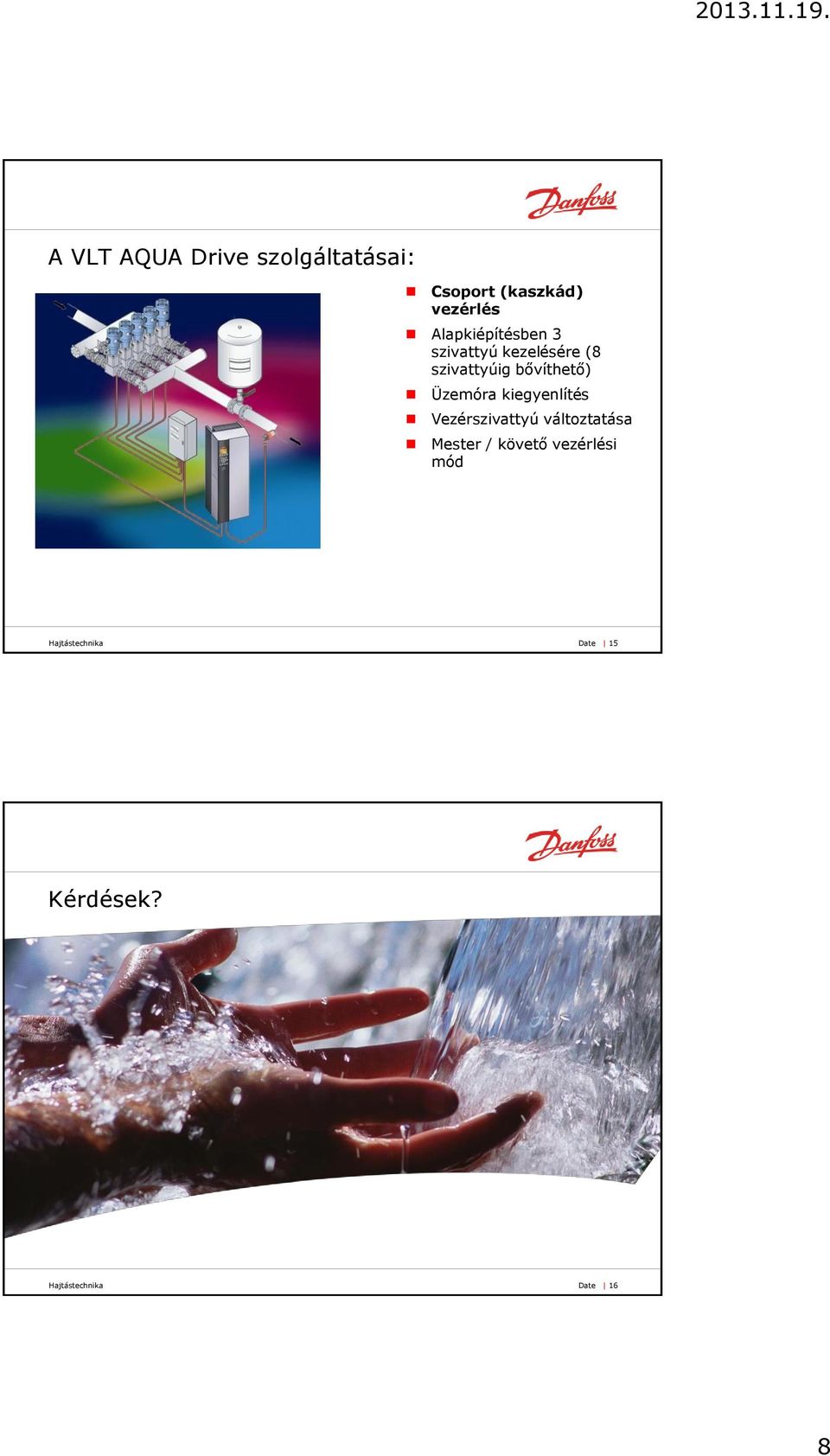

8 Csoport (kaszkád) vezérlés Alapkiépítésben 3 szivattyú kezelésére (8 szivattyúig bővíthető) Üzemóra kiegyenlítés Vezérszivattyú változtatása Mester / követő vezérlési mód Hajtástechnika Date 15 Kérdések? Hajtástechnika Date 16 8

9 Köszönjük a figyelmet! Hajtástechnika Date 17 9
