X = 10 P = Pozitívum. légkezelõ berendezés

Átírás

1 XP X = 10 P = Pozitívum légkezelõ berendezés

2 XP = 10 pozitívum I II Építõelemes légkezelõ berendezéseink tervezése és gyártása során a légtechnika szakterületének legmodernebb ismereteit alkalmaztuk és felhasználjuk a további fejlesztések során. Miért éppen az AeroMaster XP? Az Ön döntésének helyességét az AeroMaster XP légkezelõ berendezések 10 elõnye garantálja Robosztus szerkezet kitûnõ hõ- és zajszigetelési tulajdonságok egyedi keretnélküli szerkezet sima belsõ felület alapkivitelben megfelel a szigorú higiéniai elõírásoknak az 50 mm ásványgyapot szigetelést tartalmazó szendvics szerkezetû burkolatkiváló hõszigetelési és akusztikai paramétereket biztosítanak a könnyû szerelhetõséget eredeti szekció illesztések biztosítják beépített érzékelõk csökkentik a automatika rendszer beruházási költségeit valamennyi belsõ elektromos berendezés csatlakozása külsõ kötõdobozban végzõdik, ezáltal a kivitelezés gyors és költségtakarékos Paraméterek - európai színvonalú paraméterek EN 1886 szabvány szerint mechanikai jellemzõk: 1A osztályú mechanikai szilárdság A osztályú légtömörség légszûrõ és keret közötti légszivárgás <0,5% hõtechnikai jellemzõk: T3 hõszigetelési osztály TB2 hõhídfaktor III Üzemeltetés - gazdaságos, komfortos és biztonságos energiamegtakarítás hõvisszanyerõvel és frekvenciaváltóval könnyen cserélhetõ légszûrõbetét könnyen kivehetõ és tisztítható cseppleválasztó IV Praktikus kiegészítõk - megfelelõ üzemikivitelezõ- és felhasználó barát tartozékok vízmérték kémlelõ- vagy betekintõablak ventilátor szekció belsõ megvilágítása állítható magasságú tartólábak kondenzátum elvezetés V VI VII VIII IX X Felületi kialakítás - minden igénynek megfelel horganyzott vagy festett acéllemez (RAL 9002) rozsdamentes acéllemez AeroMaster XP és szabályozórendszer kapcsolata - teljeskörû szállítás Komplexní dodávka vèetnì øídicího systému Tanúsítványok ITI TÜV autorizált személy által kiadott megfelelõségi tanúsítvány SZÚ alkalmazási engedély steril és nagytisztaságú terekben ISO 9000 minõségtanúsítvány Meghosszabított garancia 5 év garancia felhasznált anyagok és komponensek garantált minõsége Gyors szállítás a szabályozórendszerrel együtt Rövid szállítási határidõ automatika rendszerrel együtt Helyszínre szállítás Tervezõi Szoftveres Támogatás AeroCAD egyedülálló grafikai tökéletesség a virtuális valóság színvonalán (VRML) berendezések modellezése valóságos térben 3D export CAD rendszerekbe (*.dxf) és bitmap fájlba (*.bmp) valamennyi komponens paramétereinek pontos számítása állapot- és üzemi szimulációk felhasználó által meghatározott nyomtatási modellek korlátlan számú aktív berendezés

3 Tökéletes és teljeskörû méretezés AeroMaster XP légkezelõ berendezések kiválasztását egy egyedüli grafikai kiválasztó program az AeroCAD teszi egyszerûvé. Ventilátor munkapont számítás Befúvó-elszívó légkezelõ: szûrõ, forgódobos hõvisszanyerõ, vizes fûtõ, ventilátor Kiválasztott berendezés megjelenítése Befúvó-elszívó légkezelõ: szûrõ, keverõkamra, vizes fûtõ, vizes hûtõ, ventilátor, utószûrõ Befúvó-elszívó légkezelõ: szûrõ, lemezes hõvisszanyerõ, vizes fûtõ, vizes hûtõ, ventilátor Egyedi oldalválasztás Az AeroMaster XP kialakítása lehetõvé teszi a szervizoldal és az energia csatlakozások oldalának független meghatározását. bal szerviz energia fûtõ fûtõ cseppleválasztó ventilátor ventilátor Ez a megoldás lehetõséget kívnál a tervezõknek a gépház területének legjobb kihasználására, valamint a csõvezetékek nyomvonalának egyszerûsítésére. Az oldalt a légáramlás irányára határozza meg jobb energia servis zsalumozgató szûrõ hûtõ hûtõ

4 AeroMaster XP készülékház hagyományos keretszerkezetes készülékház sima belsõ felületek labirintus kialakítású ellesztések kiváló hõtechnikai paraméterek, T3, TB2 (EN 1886)

5 hõvisszanyerés egyszerû szûrõcsere, A osztályú légtömörség (EN 1886) kivehetõ cseppleválasztó

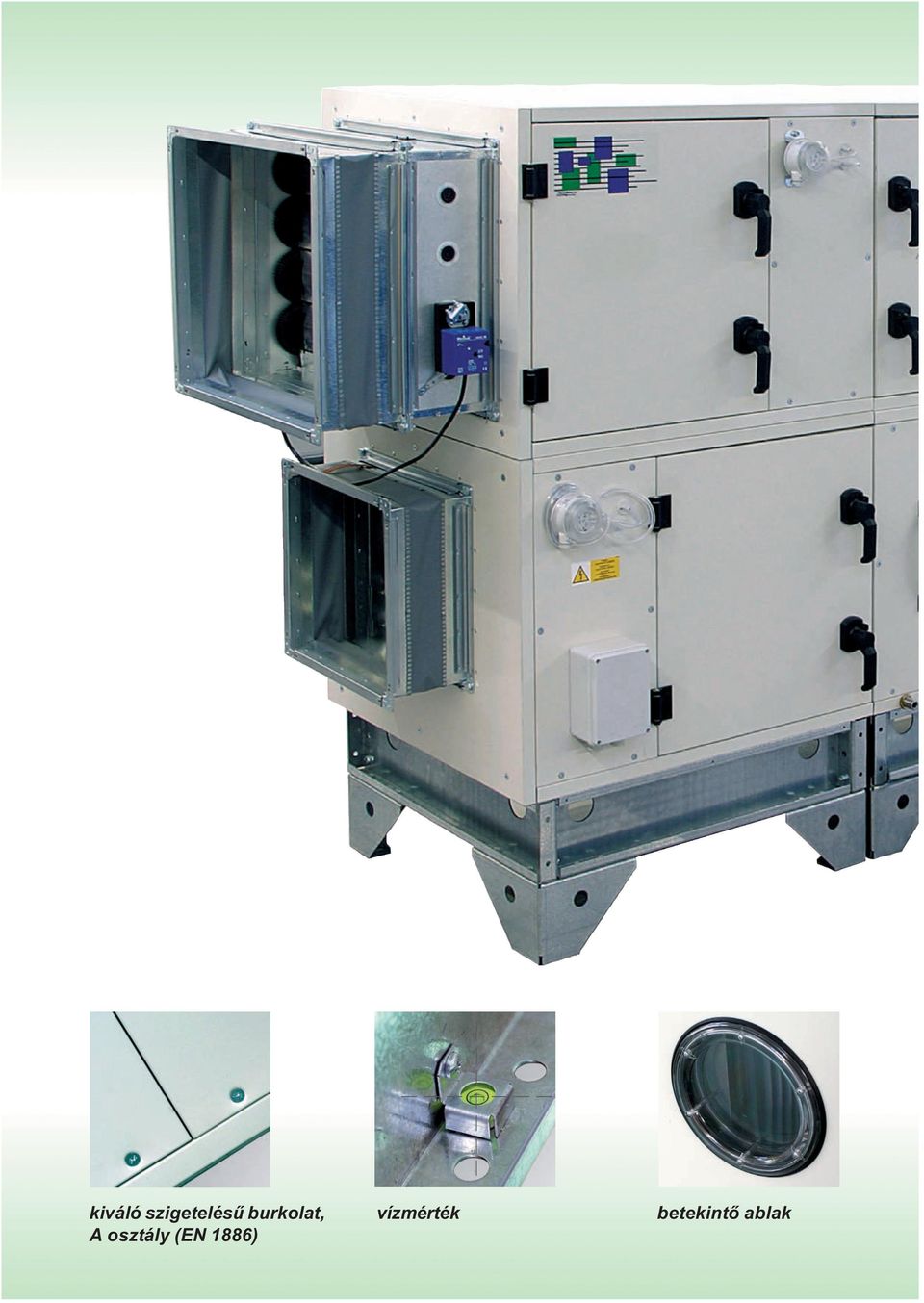

6 kiváló szigetelésû burkolat, A osztály (EN 1886) vízmérték betekintõ ablak

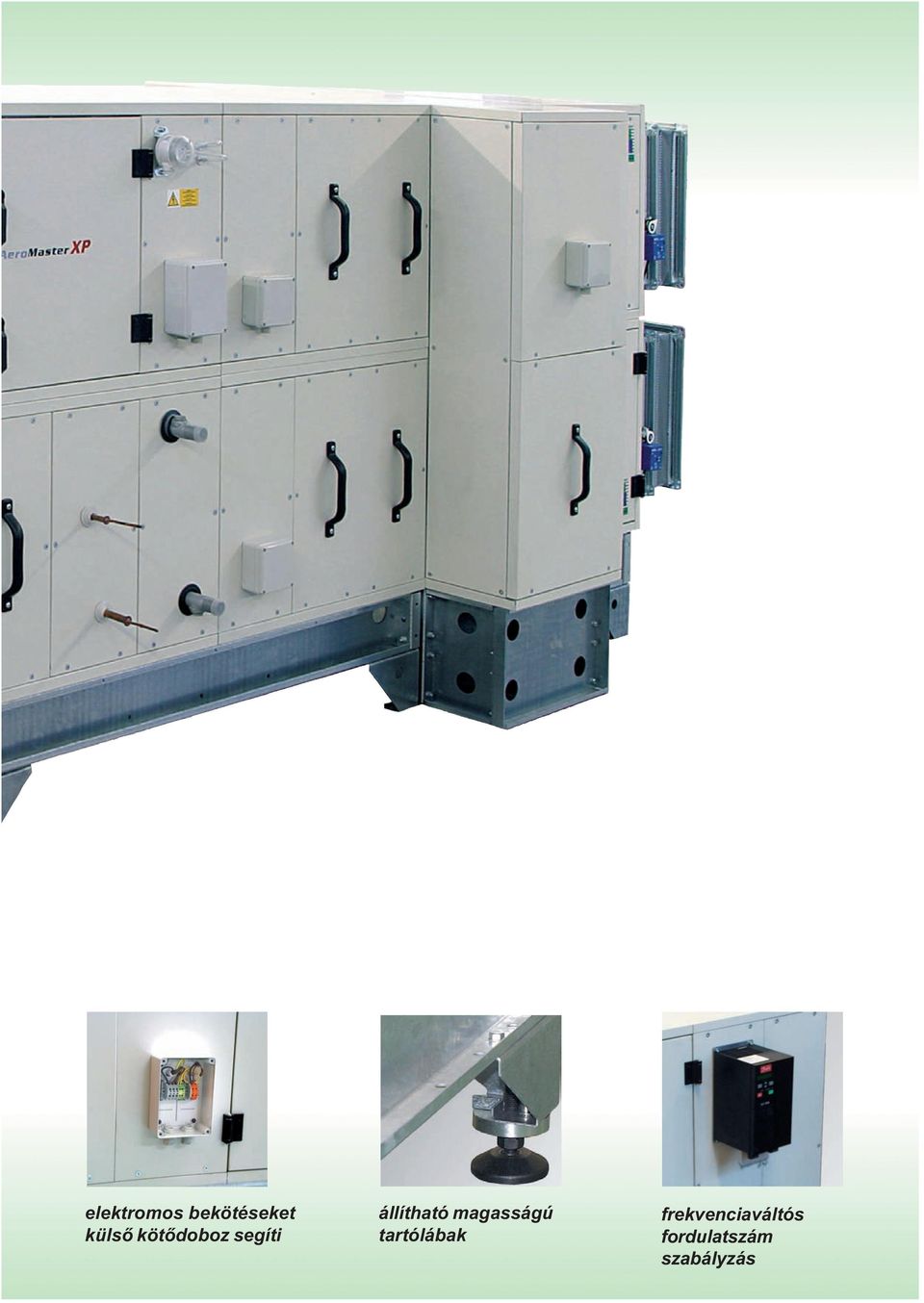

7 elektromos bekötéseket külsõ kötõdoboz segíti állítható magasságú tartólábak frekvenciaváltós fordulatszám szabályzás

8 Légmennyiség és nyomásveszteség Méretek statikus nyomás [Pa] légmennyiség [m 3 /h] gépméret XP 04 XP 06 XP 10 XP 13 XP 17 XP 22 XP 28 külsõ méretek (mm) 650 x x x x x x x 1320 XP 04 XP 06 XP 10 XP 13 XP 22 XP 17 XP 28 Fûtés Szûrõk Névleges fûtõteljesítmény (90/70 C fûtõközeg esetén) EU6-9 elektromos fûtõ vizes fûtõ (90/70 C) EU3 Zsákos szûrõk Szûrõosztály EU3-EU9 EU2-3 Sík-, lap-, zsírfogó, aktív szenes szûrõk Filtrace Hûtés Névleges hûtõteljesítmény (6/12 C hûtõközeg esetén) Visszakeverés Visszakeverés szemléltetése direkt elpárologtató (R407C hûtõközeg) vizes hûtõ (6/12 C) 100% friss levegõ 50% friss levegõ 0% friss levegõ Hõvisszanyerés Zajcsillapítás Magas hatásfokú hõvisszanyerõ ( energia megtakarítás fûtõteljesítmény függvényében) Zajcsillapító csillapítása frekvenciaváltó Automatika VCB vezérlõszekrény WebClima vezérlõszekrény REMAK a.s., Zuberská 2601, Rožnov pod Radhoštìm, telefon: , fax: , remak@remak.eu, EN ISO 9001:2000 A gyártó a változtatások jogát fenntartja elõzetes bejelentés nélkül.
