1 ÚJ Tubpla Airtight légtechnikai elemek Rendkívül egyszerű és gyors összeszerelhetőség; A kis helyigényű elemek segítségével lehetővé válik a szűk helyeken történő megfelelő keresztmetszetű légtechnikai rendszer kialakítása; Moduláris rendszerű kialakítás; Az elemek speciális csatlakozófelületei nem igényelnek további tömítést vagy ragasztást; A legmagasabb D osztályba sorolt légtömörségi tulajdonságnak köszönhetően, energiatakarékos és szivárgásmentes rendszerek kialakítása valósítható meg.

kialakítás; Az elemek speciális csatlakozófelületei nem igényelnek további tömítést vagy ragasztást; A legmagasabb D

2 Tubpla Airtight légtechnikai rendszerelemek A légtechnikai rendszerek energiahatékonyságát a rendszer aktív elemei (ventilátorok, egyéb elektromos ellátást igénylő egységek) mellett a felhasznált passzív elemek (légtechnikai csövek, csatornák és idomok) is jelentős mértékben befolyásolhatják. Az energiaköltségek csökkentése, valamint a környezettudatos szemlélet figyelembevételének érdekében a Gonal gyár megalkotta a Tubpla Airtight rendszert, mely minden tekintetben megfelel a legszigorúbb energiahatékonysági előírásoknak is. A rendszer könnyű műanyag elemei egyszerűen és gyorsan telepíthetőek. Rendkívül magas légtömörségi szintet eredményező csatlakozással rendelkeznek, mely megszüntetheti, illetve nagymértékben csökkenti a lehetséges szivárgási pontok kialakulását. Ennek köszönhetően az ezekből az elemekből kiépített rendszer zajszintje is csökkenhet. Miért fontos a megfelelő légtömörség? A légtechnikai rendszeren belüli csatlakozásoknál kialakuló szivárgás miatt, a hozzájuk illesztett ventilátorok teljesítményét ennek figyelembevétele mellett szükséges meghatározni, amely szükségszerűen nagyobb felvett teljesítményt is jelent a ventilátorok működtetése során. Adott helység megfelelő mennyiségű levegővel történő ellátása, más helységek (pl. fürdőszobák és mellékhelységek) páradús levegőjének hatékony elvezetése többlet energiafelhasználással oldható meg a hagyományos rendszerek alkalmazása esetén. Ez magasabb zajszintet eredményez, mechanikai oldalról és áramlástechnikai oldalról egyaránt. Olyan esetekben, ahol a rendszerben kezelt (pl. hűtött vagy előmelegített) levegőt szükséges szállítani, a veszteségek még magasabbak lehetnek. Általános jellemzők Az új rendszer magas légtömörsége és energiahatékonysága az innovatív megoldású csatlakozófelületnek köszönhető. Az ezen a felületen kialakított speciális tömörgumi garantálja precíz illesztést és a légtömör zárást. Technikai paraméterek Maximum üzemi hőmérséklet: +80ºC Hővezetési tényező (l): 0,0544 0,0662 W/m ºC Tűzállóság: Hőre lágyuló műanyag önkioltó tulajdonsággal, B-S3, d0, az UNE EN :2002-es előírásainak megfelelően UV álló kivitel A rendszer elemei az alábbi méretekben elérhetőek: Ø100mm-es csőcsatlakozással, illetve 55x110 mm-es csatlakozással Ø125mm-es csőcsatlakozással, illetve 55x220 mm-es csatlakozással Légszállítási értékek: 55x110mm-es légtechnikai négyszögcsatornák esetén - Min.: 50m3/h (v=2,5m/s) - Max.: 90m3/h (v=4,0m/s) 55x220mm-es légtechnikai négyszögcsatornák esetén - Min.: 100m3/h (v=2,5m/s) - Max.: 180m3/h (v=4,0m/s) 4,0 A 1,0 0,5 1,32 0,15 B C 0,1 0,05 0,44 0,05 D 0, Előnyök: Differential pressure (Pa) Tubpla Airtight légtechnikai rendszerelemekkel Rendkívül egyszerű és gyors összeszerelhetőség; A kis helyigényű elemek segítségével lehetővé válik a szűk helyeken történő megfelelő keresztmetszetű légtechnikai rendszer kialakítása; Moduláris rendszerű kialakítás; Az elemek speciális csatlakozófelületei nem igényelnek további tömítést vagy ragasztást; A legmagasabb D osztályba sorolt légtömörségi tulajdonságnak köszönhetően, energiatakarékos és szivárgásmentes rendszerek kialakítása valósítható meg. 2

Az energiaköltségek csökkentése, valamint a környezettudatos szemlélet figyelembevételének érdekében a Gonal gyár megalkotta a Tubpla Airtight rendszert, mely minden tekintetben megfelel a

3 Megtakarítások a Tubpla Airtight légtechnikai rendszerelemek felhasználásával 1 2 Alacsonyabb telepítési költségek munkaidő megtakarítások INDEX *75m2-es lakás esetén (MCV SF) ill. 110m2-es lakás esetén (MCV DF) elvégzett tesztek alapján Telepítés időtartama (perc:mp) Felhasznált rendszerelemek 32:28 07:48 Standard Airtight 80:40 08:55 Standard Airtight MCV rendszer 55x110 / Ø100 (SF) 55x220 / Ø125 (DF) Megtakarítások a Tubpla Plus rendszerrel : 90%-al kevesebb tárolási helyszükséglet 60%-al alacsonyabb szállítási költség a kisebb méretekből adódóan 50%-al alacsonyabb telepítési költségek 1 2 Megtakarítás -60% -90% -50% TRANSPORT STORAGE HANDLING standard új Tubpla Plus 3

110m2-es lakás esetén (MCV DF) elvégzett tesztek alapján Telepítés időtartama (perc:mp) Felhasznált rendszerelemek 32:28 07:48 Standard Airtight 80:40 08:55 Standard

4 Tubpla Airtight légtechnikai rendszerelemek Könnyű szerelhetőség A légcsatornák koncepciója A Tubpla Airtight rendszer moduláris elemekből és akusztikus elosztó egységekből alakítható ki, ezáltal biztosítható a kívánt légmennyiség megfelelő helységekbe történő eljuttatása, illetve a nedves helységek elszívása. A Gonal új merevfalú négyszögcsatornái két méretben elérhetőek: - 55x110mm - 55x220mm Az 55x220mm-es rendszer elemei természetesen kombinálhatóak a 125mm-es átmérővel rendelkező légtechnikai csövekkel / idomokkal, az 55x110mm-es rendszer elemei pedig a 100mm-es átmérővel rendelkező légtechnikai csövekkel / idomokkal. A Tubpla Airtight elemeinek speciális csatlakozófelület garantálja precíz illesztés lehetőségét és a légtömör zárást. Magas légtömörség 4

A Gonal új merevfalú négyszögcsatornái két méretben elérhetőek: - 55x110mm - 55x220mm Az 55x220mm-es rendszer elemei természetesen kombinálhatóak a 125mm-es átmérővel rendelkező légtechnikai

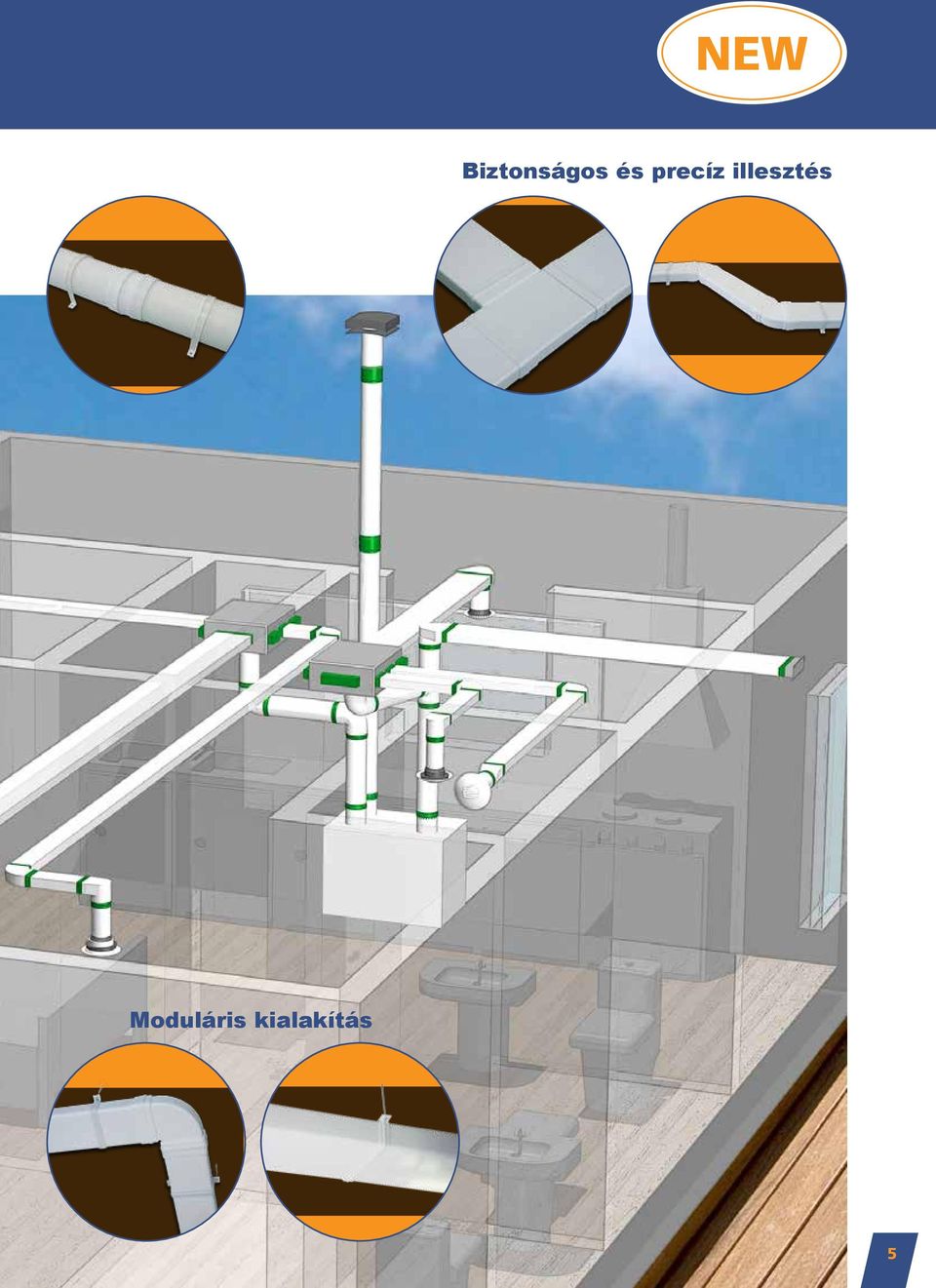

5 NEW Biztonságos és precíz illesztés Moduláris kialakítás 5

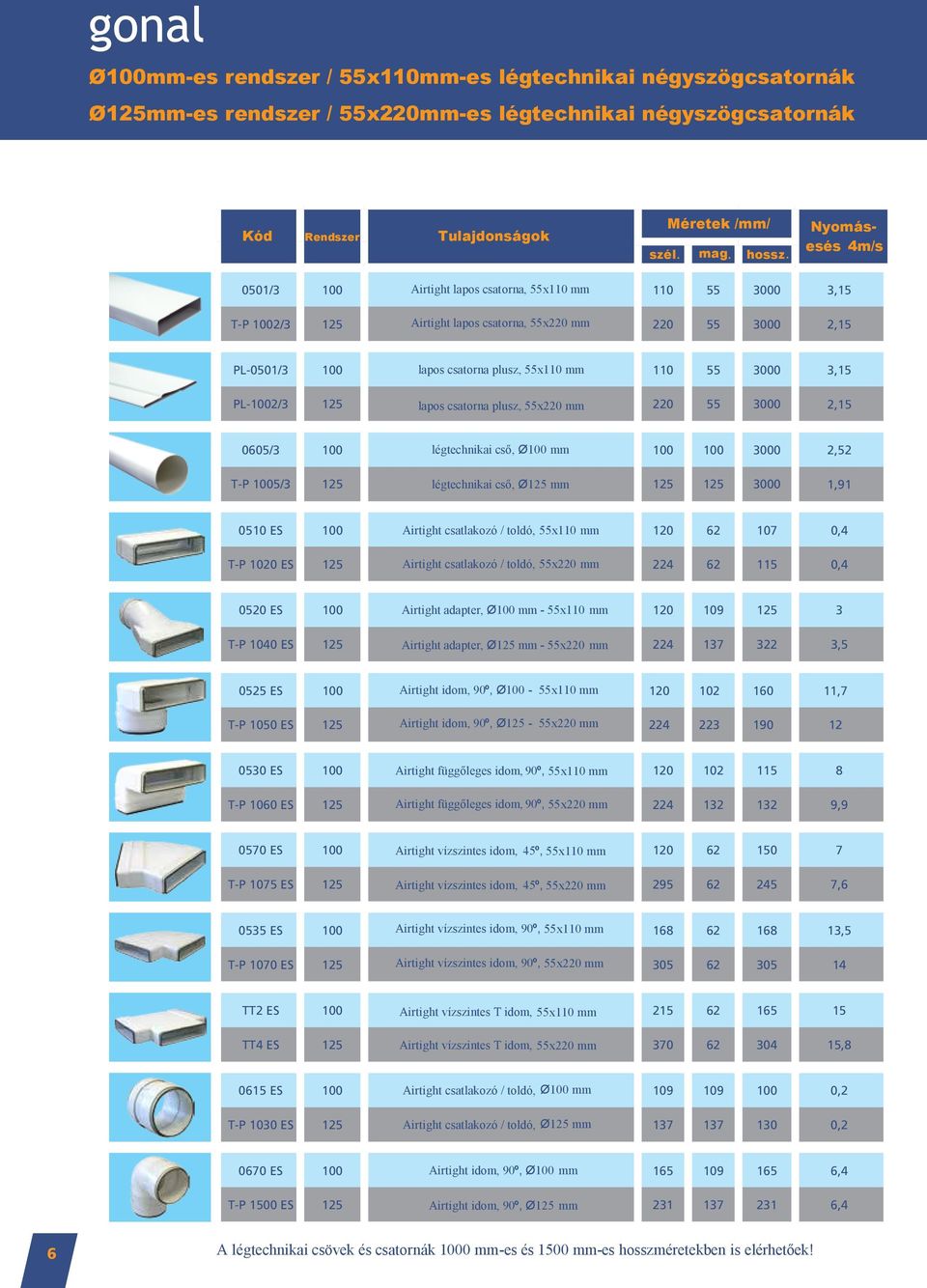

6 Ø100mm-es rendszer / 55x110mm-es légtechnikai négyszögcsatornák Ø125mm-es rendszer / 55x220mm-es légtechnikai négyszögcsatornák Kód Rendszer Tulajdonságok Méretek /mm/ szél. mag. hossz. Nyomásesés 4m/s 0501/3 100 Airtight lapos csatorna, 55x110 mm ,15 T-P 1002/3 125 Airtight lapos csatorna, 55x220 mm ,15 PL-0501/3 100 lapos csatorna plusz, 55x110 mm ,15 PL-1002/3 125 lapos csatorna plusz, 55x220 mm , /3 100 légtechnikai cső, Ø100 mm ,52 T-P 1005/3 125 légtechnikai cső, Ø125 mm , ES 100 Airtight csatlakozó / toldó, 55x110 mm ,4 T-P 1020 ES 125 Airtight csatlakozó / toldó, 55x220 mm , ES 100 Airtight adapter, Ø100 mm - 55x110 mm T-P 1040 ES 125 Airtight adapter, Ø125 mm - 55x220 mm , ES 100 Airtight idom, 90º, Ø100-55x110 mm ,7 T-P 1050 ES 125 Airtight idom, 90º, Ø125-55x220 mm ES 100 Airtight függőleges idom, 90º, 55x110 mm T-P 1060 ES 125 Airtight függőleges idom, 90º, 55x220 mm , ES 100 Airtight vízszintes idom, 45º, 55x110 mm T-P 1075 ES 125 Airtight vízszintes idom, 45º, 55x220 mm , ES 100 Airtight vízszintes idom, 90º, 55x110 mm ,5 T-P 1070 ES 125 Airtight vízszintes idom, 90º, 55x220 mm TT2 ES 100 Airtight vízszintes T idom, 55x110 mm TT4 ES 125 Airtight vízszintes T idom, 55x220 mm , ES 100 Airtight csatlakozó / toldó, Ø100 mm ,2 T-P 1030 ES 125 Airtight csatlakozó / toldó, Ø125 mm , ES 100 Airtight idom, 90º, Ø100 mm ,4 T-P 1500 ES 125 Airtight idom, 90º, Ø125 mm ,4 6 A légtechnikai csövek és csatornák 1000 mm-es és 1500 mm-es hosszméretekben is elérhetőek!

3000 3,15 PL-1002/3 125 lapos csatorna plusz, 55x220 mm 220 55 3000 2,15 0605/3 100 légtechnikai cső, Ø100 mm 100 100 3000 2,52 T-P 1005/3 125 légtechnikai cső, Ø125 mm 125 125 3000 1,91 0510 ES 100

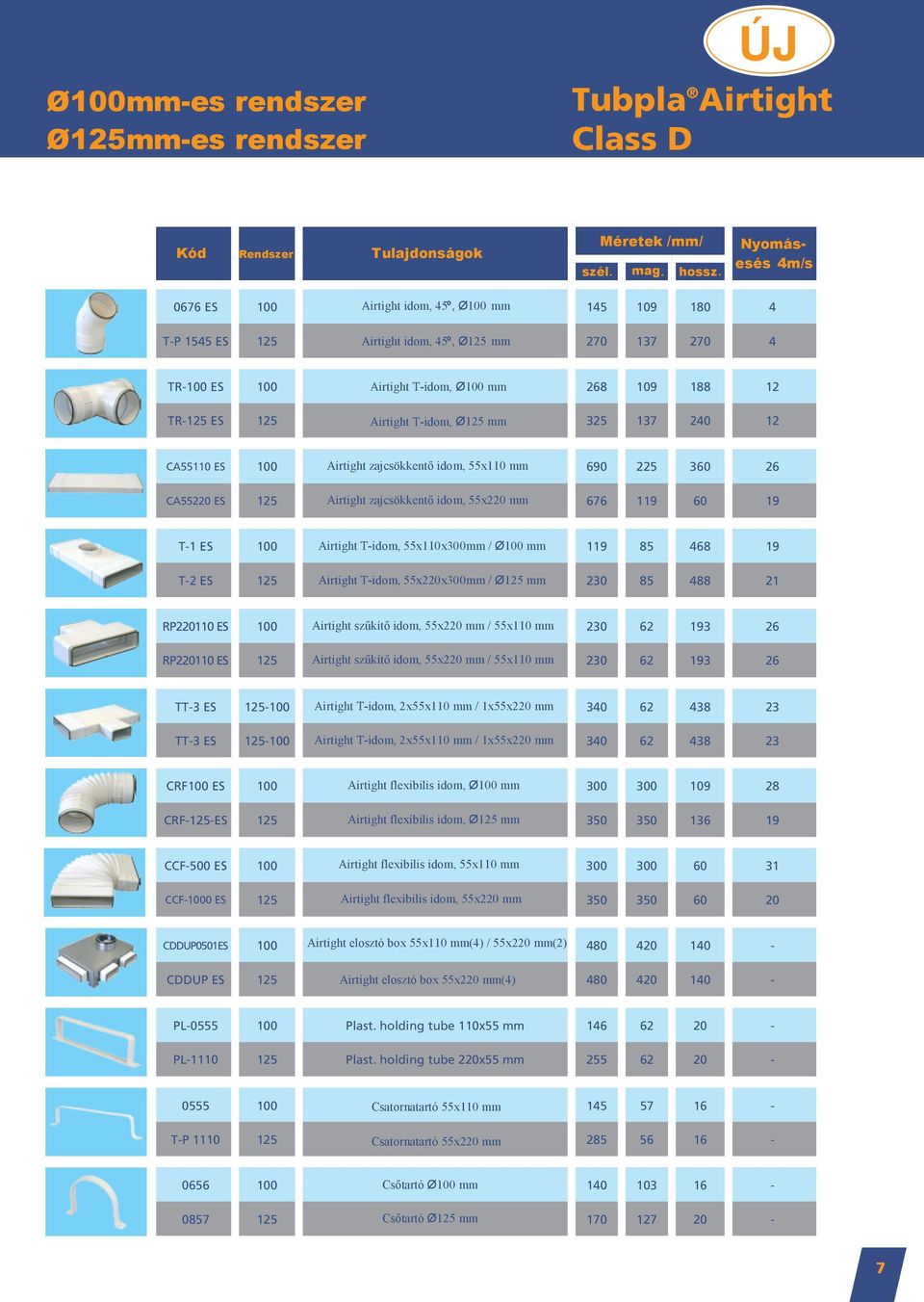

7 Ø100mm-es rendszer Ø125mm-es rendszer ÚJ Tubpla Airtight Class D Kód Rendszer Tulajdonságok Méretek /mm/ szél. mag. hossz. Nyomásesés 4m/s 0676 ES 100 Airtight idom, 45º, Ø100 mm T-P 1545 ES 125 Airtight idom, 45º, Ø125 mm TR-100 ES 100 Airtight T-idom, Ø100 mm TR-125 ES 125 Airtight T-idom, Ø125 mm CA55110 ES 100 Airtight zajcsökkentő idom, 55x110 mm CA55220 ES 125 Airtight zajcsökkentő idom, 55x220 mm T-1 ES 100 Airtight T-idom, 55x110x300mm / Ø100 mm T-2 ES 125 Airtight T-idom, 55x220x300mm / Ø125 mm RP ES 100 Airtight szűkítő idom, 55x220 mm / 55x110 mm RP ES 125 Airtight szűkítő idom, 55x220 mm / 55x110 mm TT-3 ES Airtight T-idom, 2x55x110 mm / 1x55x220 mm TT-3 ES Airtight T-idom, 2x55x110 mm / 1x55x220 mm CRF100 ES 100 Airtight flexibilis idom, Ø100 mm CRF-125-ES 125 Airtight flexibilis idom, Ø125 mm CCF-500 ES 100 Airtight flexibilis idom, 55x110 mm CCF-1000 ES 125 Airtight flexibilis idom, 55x220 mm CDDUP0501ES 100 Airtight elosztó box 55x110 mm(4) / 55x220 mm(2) CDDUP ES 125 Airtight elosztó box 55x220 mm(4) PL Plast. holding tube 110x55 mm PL Plast. holding tube 220x55 mm Csatornatartó 55x110 mm T-P Csatornatartó 55x220 mm Csőtartó Ø100 mm Csőtartó Ø125 mm

Airtight T-idom, Ø125 mm 325 137 240 12 CA55110 ES 100 Airtight zajcsökkentő idom, 55x110 mm 690 225 360 26 CA55220 ES 125 Airtight zajcsökkentő idom, 55x220 mm 676 119 60 19 T-1 ES 100 Airtight

8 A további légtechnikai elemválasztékunkat a Gonal Tubpla Standard rendszer tartalmazza Légtechnikai elemek szellőztetéshez Importőr: MULTIKOMPLEX BUDAPEST KFT. a páraelszívók szakértője óta H Budapest, Mansfeld P. u. 27. (volt Bajáki Ferenc utca) tel.: +(36-1) , +(36-1) fax: +(36-1)

hu Légtechnikai elemek szellőztetéshez Importőr: MULTIKOMPLEX BUDAPEST KFT.
