1 Energia hatékony nedves rendszerű fűtési és hűtési rendszerek kizárólagos előnyei Pe-Xa csövek alkalmazásával

2 Uponor PE-Xa rendszer Térhálósított polietilén cső épületgépészeti alkalmazásokhoz Az Uponor PE-Xa nagy molekulasúlyú műanyagból készül, nyersanyaga HD polietilén. A polietilén hosszú láncmolekulái között kémiai kötéseket (úgynevezett keresztkötéseket) alakítanak ki peroxid térhálósítók alkalmazásával, nagy nyomáson és magas hőmérsékleten. Ez háromdimenziós rácsszerkezetet hoz létre. Az Engel-módszerrel sűrűbb és egységesebb keresztkötéseket lehet létrehozni, az összes térhálósítási eljárás közül ezzel érhető el a legnagyobb térhálósítási fok. 06 May 2013 Uponor 2

3 Az Uponor PE-Xa rendszer előnyei Jó memória, de intelligencia nélkül Ez a termikus memóriaeffektusra vonatkozik, és gyakorlati szempontból azt jelenti, hogy hőlégfúvó használatával könnyen ki lehet javítani a rosszul hajlított részeket vagy megtöréseket. Az anyag felveszi az eredet alakját, amikor átlátszóvá válik (133 C). Ez a módszer tömör kötések létrehozására is használható, felmelegítés alkalmazásával a csövet pontosan illeszkedve lehet az idomra zsugorítani. 06 May 2013 Uponor 3

4 Uponor PE-Xa rendszer vízellátásra Uponor PE-Xa csövek, ISO A3.2 méretek 16 2,2 20 2,8 25 3,5 32 4,4 40 5,5 50 6,9 63 8, , , ,3 06 May 2013 Uponor 4

5 Uponor PE-Xa rendszer fűtésre Uponor PE-Xa csövek, ISO A5.0 méretek 16 2,0 20 2,0 25 2,3 32 2,9 40 3,7 50 4,6 63 5, ,0 90 8,2 75 6,8 06 May 2013 Uponor 5

6 Az Uponor PE-Xa rendszer szerelése Q&E csőkötések szerelése (PPSU műanyag idomok példáján) 06 May 2013 Uponor 6

7 Uponor PE-Xa rendszerű vízvezetékszerelési megoldások Uponor 3.2 és 5.0 sorozatú szorítóbilincses csőkötések mm-es méretválaszték 06 May 2013 Uponor 7

8 Az Uponor PE-Xa rendszer előnyei rugalmas zajcsillapító kis súrlódású rezgéscsillapító termikus memóriaeffektus repedésálló hosszú élettartamú környezetbarát 06 May 2013 Uponor 8

9 Miért falfűtés, mennyezethűtés? Sugárzó fűtés-hűtés előnyei a hagyományos megoldásokkal szemben: Komfort -Kedvezőbb porelolszlás, -Kevesebb allergiás probléma -Nincs huzat -Nincs zaj -Nem látható -Meleg felületek -Egy rendszer fűt-hűt 06 May 2013 Uponor 9

10 Miért falfűtés, mennyezethűtés? Sugárzó fűtés, hűtés előnyei a hagyományos megoldásokkal szemben: Energiatakarékosság (hatékonyság) -Ugyanaz az operatív hőm. alacsonyabb levegő hőm.-nél -Ezáltal kevesebb transzmissziós veszteség (~12%) -Alacsony hőmérsékletű fűtés, magas hőm. hűtés -Optimális hőszivattyúkhoz, kondenzációs kazánokhoz 06 May 2013 Uponor 10

11 Uponor Mennyezet- falfűtés, -hűtés nedves rendszerrel 06 May 2013 Uponor 11

12 Uponor Mennyezet- falfűtés, -hűtés nedves rendszerrel Rendszerelemek: - 9,9x1,1mm PEXa cső (120 és 480m-es tekercsekben) - Bepattintós sín (2,5m-es hosszban 2cm-es osztással) - Szűkített T-idomok (20-9,9-20) - Szűkítők (20-9.9) - Toldók (9,9-9,9) - Külsőmen. csatlakozók - Csővezető ívek - Csatlakozó csavarzatok (3/4 eurokónusz-9,9x1.1) 06 May 2013 Uponor 12

13 Szerkezeti felépítés 1. Szigetelés (kívülről!) 2. Tégla (födém) 3. Tartósín x1,1mm PEXa cső 5. Vakolat 06 May 2013 Uponor 13

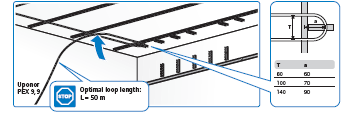

14 A hidraulikai kialakítás - Max m (4-5m2) 9,9x1,1mm- es cső (elsősorban a T függvénye) - Tichelmann zóna 20mm-es osztótól induló alapvezetékbe csatlakoztatva (max. 3-4 zóna egy kör) 06 May 2013 Uponor 14

15 Hőleadás - teljesítményadatok Teljesítményt befolyásoló legfontosabb tényezők: (példák: hűtés, menny.) -Előremenő visszatérő hőmérséklet (16 C/19 C) -Helyiséghőmérséklet (26 C) -Vakolat hővezetési tényezője (λ=0,8w/mk) -osztás (10cm) -Mennyezet v. fal? eltérő alfa értékek, fűtés vagy hűtés esetén (példa q~50w/m2) 06 May 2013 Uponor 15

16 Hőleadás - teljesítményadatok Teljesítményt befolyásoló legfontosabb tényezők: (példák: fűtés-fal) -Előremenő visszatérő hőmérséklet (pl.38 C/35 C) -Helyiséghőmérséklet (22 C) -Vakolat hővezetési tényezője (λ=0,7w/mk) -osztás (10cm) -Mennyezet v. fal? eltérő alfa értékek, fűtés vagy hűtés esetén q~80w/m2 06 May 2013 Uponor 16

17 A szerelés lépései 1. Sínek méretre vágása rögzítése a kialakításnak megfelelően 2. 9,9x1,1 PEXa cső fektetése a megfelelő osztással 06 May 2013 Uponor 17

18 A szerelés lépései 3. 9,9x1,1 PEXa csövek rögzítése 06 May 2013 Uponor 18

19 A szerelés lépései 4. Csatlakoztatás az osztótól induló 20mm-es Tichelmann alapvezetékhez (max. 3-4 zóna) 5. Nyomáspróba 06 May 2013 Uponor 19

20 A szerelés lépései 6. Vakolás Vakolat pl. Knauf MP75 06 May 2013 Uponor 20

21 Vakolatok Nedves vakolatok alapvető fajtái: -Cementalapú vakolatok (mész-cement is) -Gipszalapú vakolatok (mész-gipsz is) -egyéb Javasolt két rétegben a vakolást elvégezni Továbbá üvegszálas hálót alkalmazni a rétegek közt. Javasolt felülfedés a cső felelett: 10mm A hőledó felületek vakolásáról a szakcéggel előzetesen egyeztetni kell!!! (fontos: vakolat max. hőmérséklete) 06 May 2013 Uponor 21
