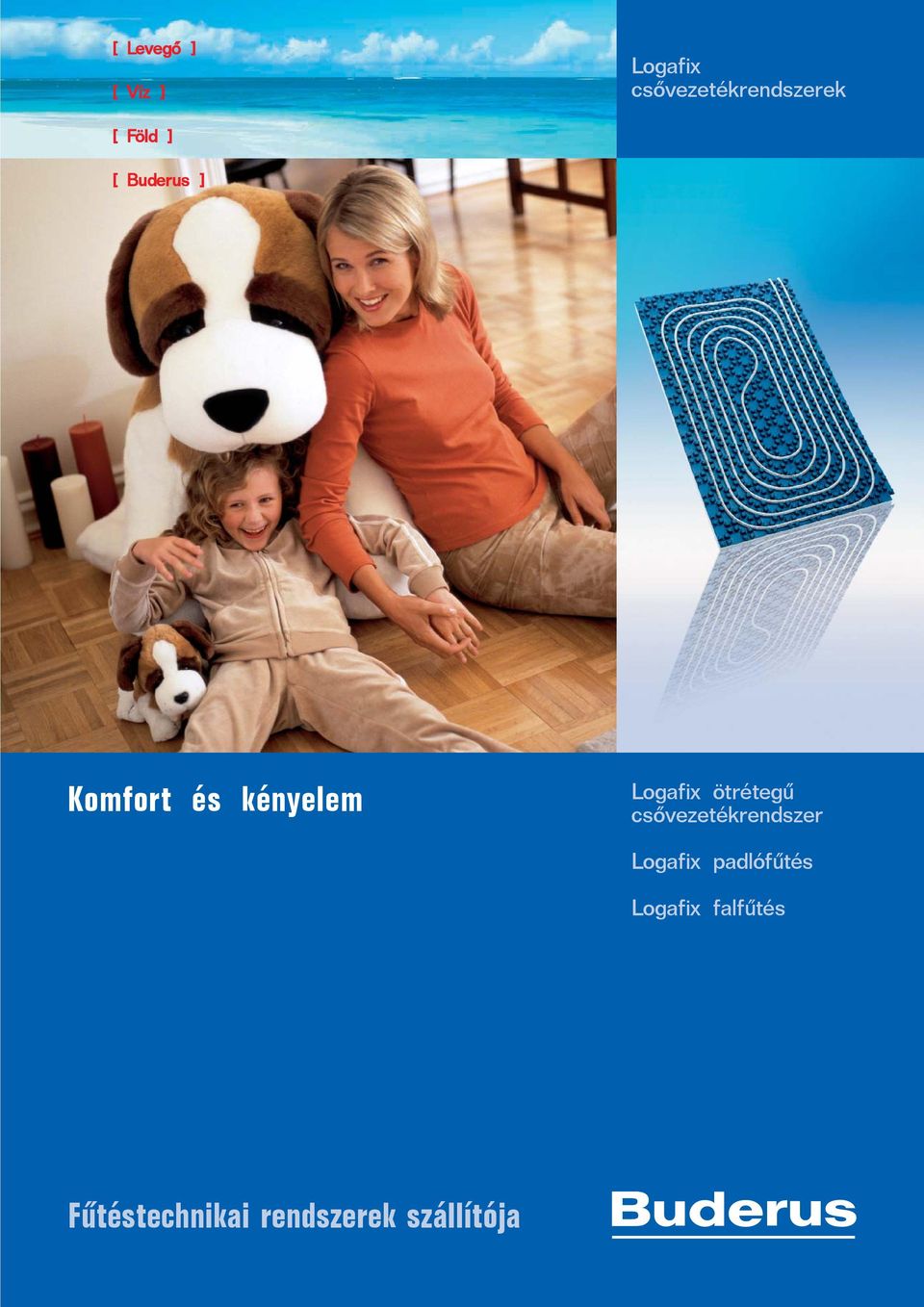

1 [ Levegõ ] [ Víz ] Logafix csõvezetékrendszerek [ Föld ] [ Buderus ] Komfort és kényelem Logafix ötrétegû csõvezetékrendszer Logafix padlófûtés Logafix falfûtés Fûtéstechnikai rendszerek szállítója

2 Logafix ötrétegû csõvezetékrendszer Logafix ötrétegû csõvezetékrendszer vízre és fûtésre Komplett rendszer egy kézbõl A Logafix ötrétegû csõvezetékrendszer tökéletes megoldás vízvezeték szereléséhez és fûtõtestek bekötéséhez. A teljes rendszert lefedõ gyártási program lehetõvé teszi az alapvezetéktõl a fogyasztóig terjedõ valamennyi elem szerelését. Elhelyezése különösen egyszerû és gazdaságos: a rendszer alapelemei - Logafix csõ és a hozzá tartozó fittingek - tökéletesen illeszkednek egymáshoz. A csõvezeték alakállósága és csekély nyúlása miatt csak kevés rögzítési pont szükséges. A Logafix csõrendszert megfelelõ szerszámprogram egészíti ki, amely a csõvágó ollótól a sorjázón keresztül a présszerszámig mindent magába foglal. Vizsgált minõség A Logafix csõvezeték rendszer számos minõségellenõrzésen megy keresztül, míg a felhasználóhoz kerül, az építési szabályok, a tûzvédelem, a zajvédelem és a hõszigetelõ elõírások szem elõtt tartásával. Ezért a belõle készített hálózat megbízható és hosszú élettartamú lesz. Az elõremutató Logafix ötrétegû csõrendszer A Logafix ötrétegû csõrendszer - a jövõ mûszaki igényeinek megfelelõen - a fém- és a mûanyag csõvezetékek elõnyeit egyesíti. A belsõ alumínium csõ megakadályozza az oxigén bejutását és kompenzálja a hõmérséklet-változáskor fellépõ méretváltozásokat. Egyszerûen, gyorsan és biztonságosan szerelhetõ: hajlítás kézzel, méretre vágás, sorjázás, összedugás, préselés - és el is készült. Az ötrétegû csõ egy hosszvarratos alumínium csõbõl áll, amelyre kívül és belül magas hõmérséklet-álló polietilén réteg kerül. Az egyes rétegek közötti összetartást közbensõ ragasztóréteg biztosítja. A speciális hegesztési technika garantálja a legmagasabb fokú biztonságot. Alkalmazási területek A mm külsõ átmérõjû, tekercses kiszerelésû Logafix csõvezetékek és az ezekhez tartozó prés- és menetes fittingek alkalmazásával minden víz és fûtési rendszerelem csatlakoztatható. A csõvezeték és a rendszerhez tartozó sárgaréz alapanyagú horganyzott kötõelemek kielégítik az ivóvíz hálózatokkal szemben támasztott követelményeket. Jellemzõk: ötrétegû, padló- és falfûtésrendszer egy szállítótól egy csõvezetékrendszer vízre és fûtésre egyaránt csõvezeték- és fittingrendszer egy gyártótól oxigéndiffúziómentes PE-MDXc-Al-PERT csõvezeték 95 C maximális üzemi hõmérséklet 10 bar maximális túlnyomás 70 C - üzemi hõmérsékletnél 50 éves idõtartamra tervezve kevés rögzítési pont szükséges komplett szerszámprogram megbízható és hosszú élettartamú illeszkedik a Buderus Logafix rendszerelemekhez (Logafix padlófûtés, falfûtés, radiátorok, szerelvények ) A Logafix csõvezetékrendszer korszerû, jövõbe mutató megoldás a vízvezeték és a központi fûtés szerelés területén.

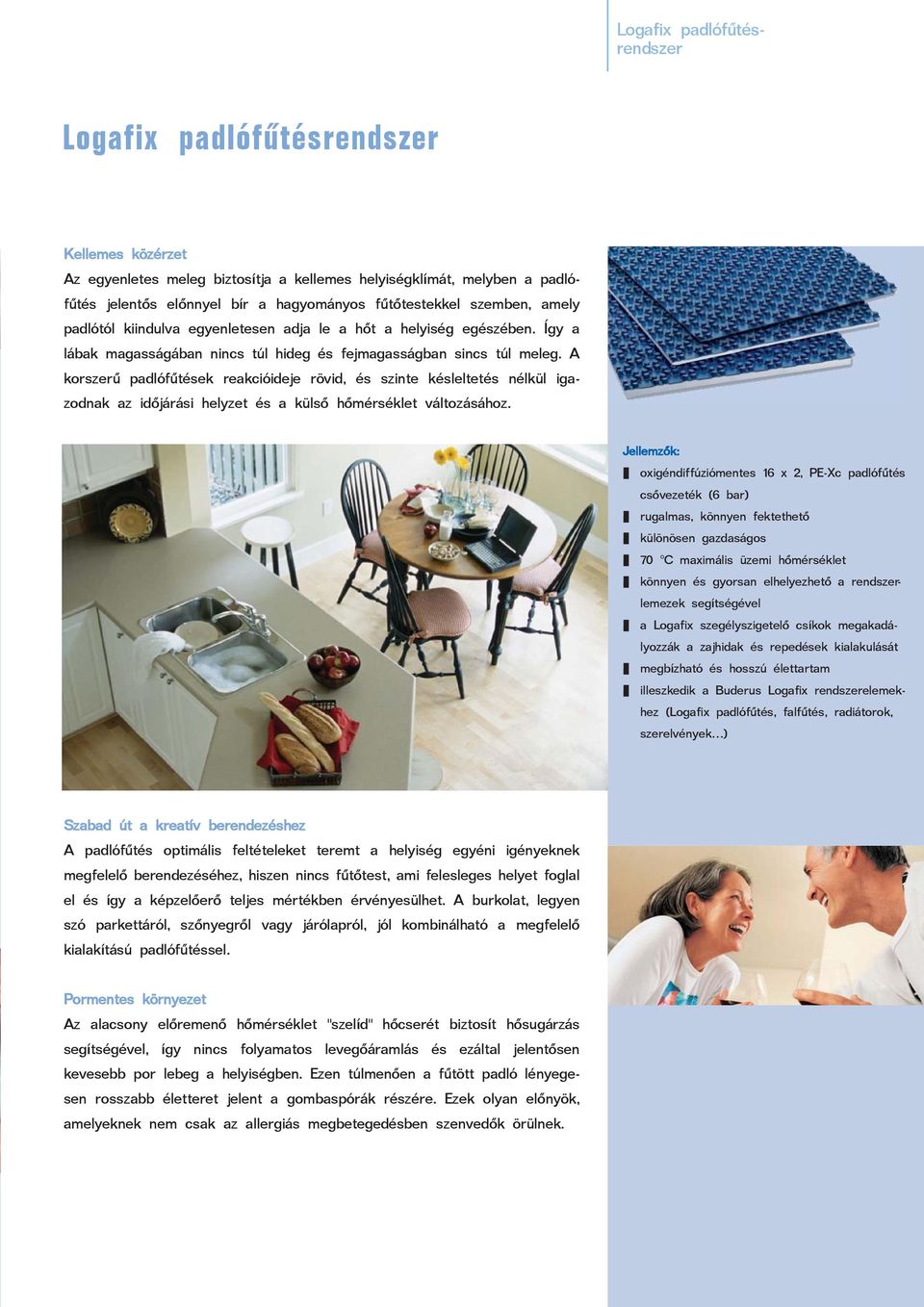

3 Logafix padlófûtésrendszer Logafix padlófûtésrendszer Kellemes közérzet Az egyenletes meleg biztosítja a kellemes helyiségklímát, melyben a padlófûtés jelentõs elõnnyel bír a hagyományos fûtõtestekkel szemben, amely padlótól kiindulva egyenletesen adja le a hõt a helyiség egészében. Így a lábak magasságában nincs túl hideg és fejmagasságban sincs túl meleg. A korszerû padlófûtések reakcióideje rövid, és szinte késleltetés nélkül igazodnak az idõjárási helyzet és a külsõ hõmérséklet változásához. Jellemzõk: oxigéndiffúziómentes 16 x 2, PE-Xc padlófûtés csõvezeték (6 bar) rugalmas, könnyen fektethetõ különösen gazdaságos 70 C maximális üzemi hõmérséklet könnyen és gyorsan elhelyezhetõ a rendszerlemezek segítségével a Logafix szegélyszigetelõ csíkok megakadályozzák a zajhidak és repedések kialakulását megbízható és hosszú élettartam illeszkedik a Buderus Logafix rendszerelemekhez (Logafix padlófûtés, falfûtés, radiátorok, szerelvények ) Szabad út a kreatív berendezéshez A padlófûtés optimális feltételeket teremt a helyiség egyéni igényeknek megfelelõ berendezéséhez, hiszen nincs fûtõtest, ami felesleges helyet foglal el és így a képzelõerõ teljes mértékben érvényesülhet. A burkolat, legyen szó parkettáról, szõnyegrõl vagy járólapról, jól kombinálható a megfelelõ kialakítású padlófûtéssel. Pormentes környezet Az alacsony elõremenõ hõmérséklet "szelíd" hõcserét biztosít hõsugárzás segítségével, így nincs folyamatos levegõáramlás és ezáltal jelentõsen kevesebb por lebeg a helyiségben. Ezen túlmenõen a fûtött padló lényegesen rosszabb életteret jelent a gombaspórák részére. Ezek olyan elõnyök, amelyeknek nem csak az allergiás megbetegedésben szenvedõk örülnek.

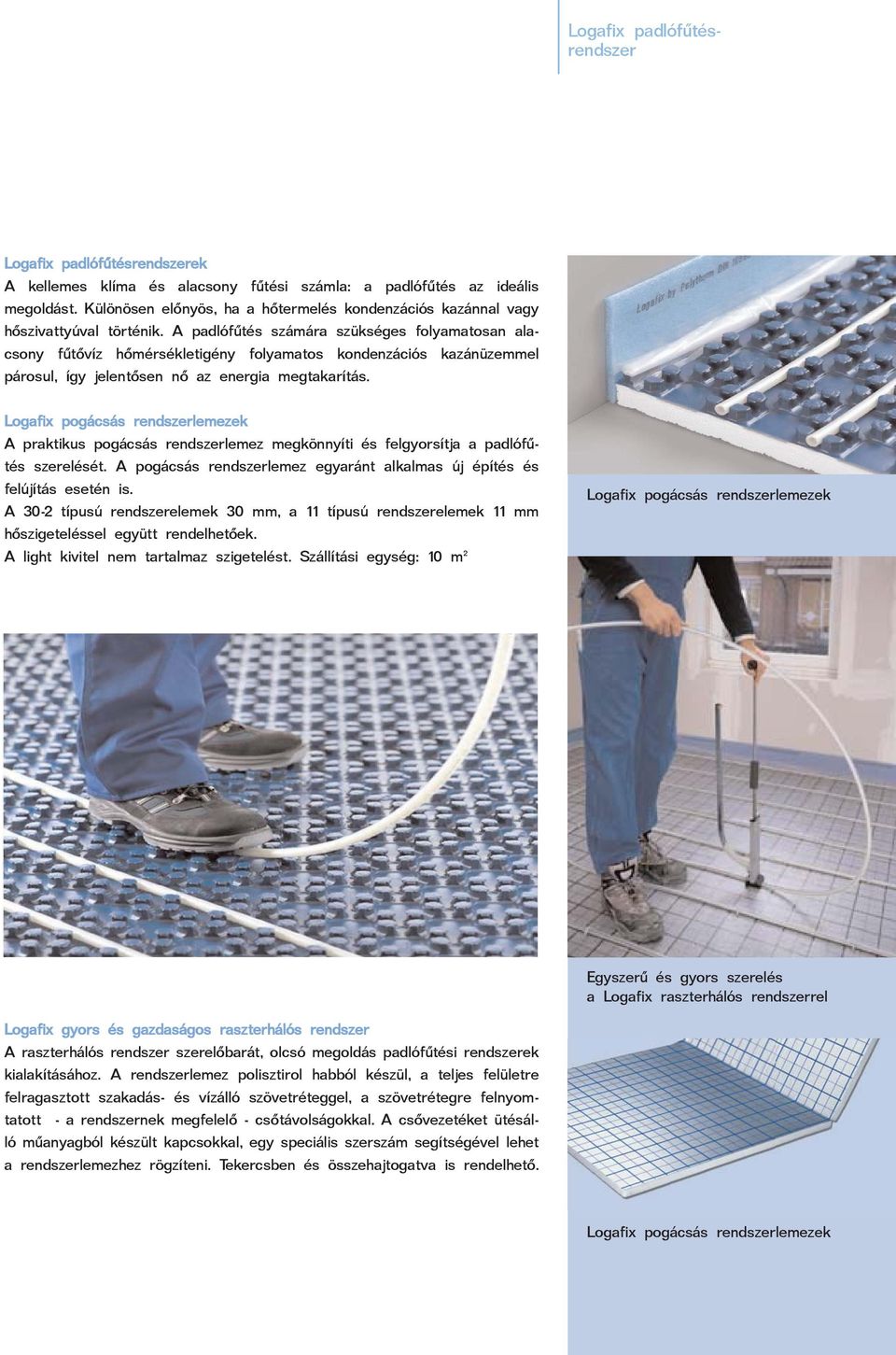

4 Logafix padlófûtésrendszer Logafix padlófûtésrendszerek A kellemes klíma és alacsony fûtési számla: a padlófûtés az ideális megoldást. Különösen elõnyös, ha a hõtermelés kondenzációs kazánnal vagy hõszivattyúval történik. A padlófûtés számára szükséges folyamatosan alacsony fûtõvíz hõmérsékletigény folyamatos kondenzációs kazánüzemmel párosul, így jelentõsen nõ az energia megtakarítás. Logafix pogácsás rendszerlemezek A praktikus pogácsás rendszerlemez megkönnyíti és felgyorsítja a padlófûtés szerelését. A pogácsás rendszerlemez egyaránt alkalmas új építés és felújítás esetén is. A 30-2 típusú rendszerelemek 30 mm, a 11 típusú rendszerelemek 11 mm hõszigeteléssel együtt rendelhetõek. A light kivitel nem tartalmaz szigetelést. Szállítási egység: 10 m 2 Logafix pogácsás rendszerlemezek Egyszerû és gyors szerelés a Logafix raszterhálós rendszerrel Logafix gyors és gazdaságos raszterhálós rendszer A raszterhálós rendszer szerelõbarát, olcsó megoldás padlófûtési rendszerek kialakításához. A rendszerlemez polisztirol habból készül, a teljes felületre felragasztott szakadás- és vízálló szövetréteggel, a szövetrétegre felnyomtatott - a rendszernek megfelelõ - csõtávolságokkal. A csõvezetéket ütésálló mûanyagból készült kapcsokkal, egy speciális szerszám segítségével lehet a rendszerlemezhez rögzíteni. Tekercsben és összehajtogatva is rendelhetõ. Logafix pogácsás rendszerlemezek

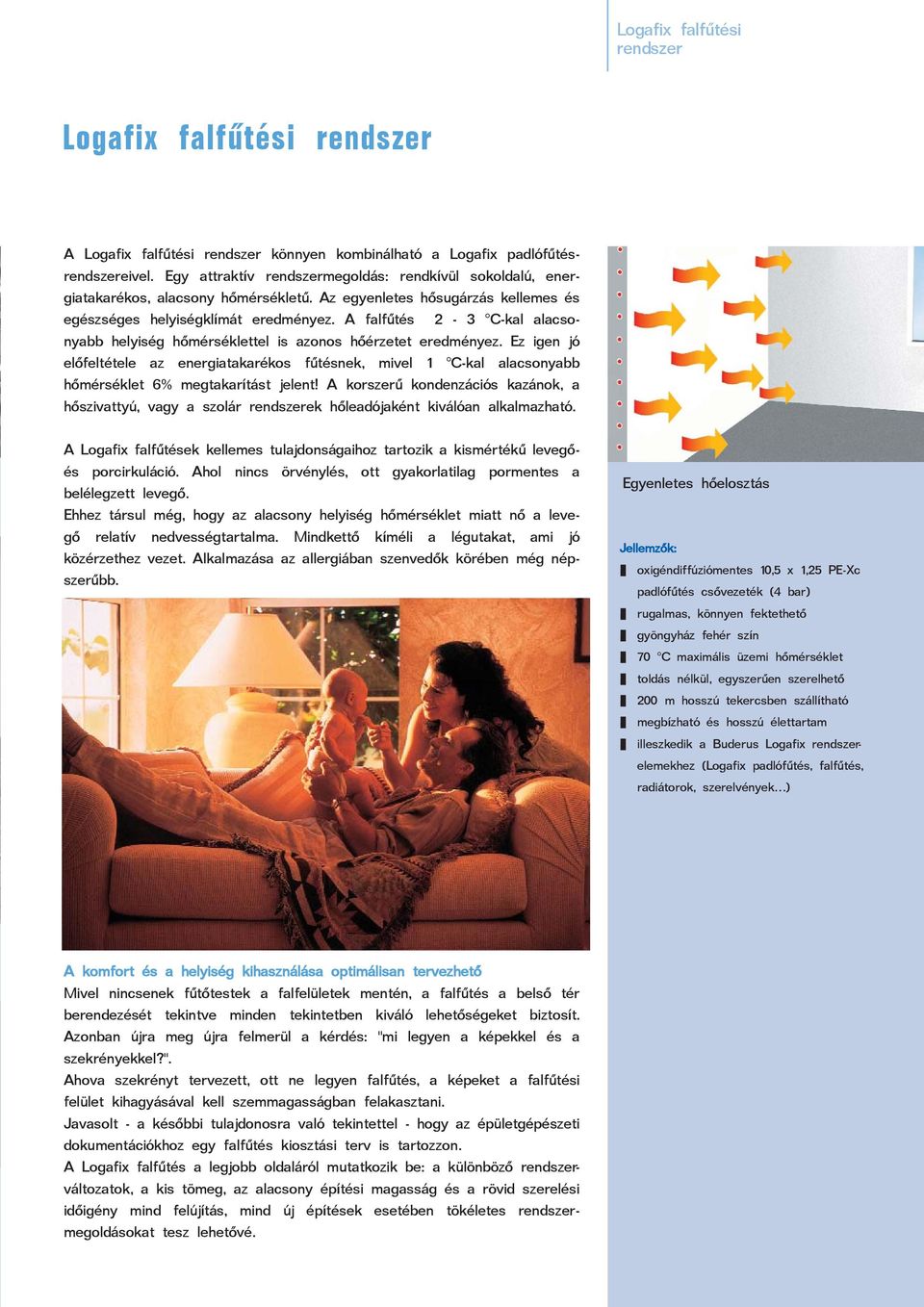

5 Logafix falfûtési rendszer Logafix falfûtési rendszer A Logafix falfûtési rendszer könnyen kombinálható a Logafix padlófûtésrendszereivel. Egy attraktív rendszermegoldás: rendkívül sokoldalú, energiatakarékos, alacsony hõmérsékletû. Az egyenletes hõsugárzás kellemes és egészséges helyiségklímát eredményez. A falfûtés 2-3 C-kal alacsonyabb helyiség hõmérséklettel is azonos hõérzetet eredményez. Ez igen jó elõfeltétele az energiatakarékos fûtésnek, mivel 1 C-kal alacsonyabb hõmérséklet 6% megtakarítást jelent! A korszerû kondenzációs kazánok, a hõszivattyú, vagy a szolár rendszerek hõleadójaként kiválóan alkalmazható. A Logafix falfûtések kellemes tulajdonságaihoz tartozik a kismértékû levegõés porcirkuláció. Ahol nincs örvénylés, ott gyakorlatilag pormentes a belélegzett levegõ. Ehhez társul még, hogy az alacsony helyiség hõmérséklet miatt nõ a levegõ relatív nedvességtartalma. Mindkettõ kíméli a légutakat, ami jó közérzethez vezet. Alkalmazása az allergiában szenvedõk körében még népszerûbb. Egyenletes hõelosztás Jellemzõk: oxigéndiffúziómentes 10,5 x 1,25 PE-Xc padlófûtés csõvezeték (4 bar) rugalmas, könnyen fektethetõ gyöngyház fehér szín 70 C maximális üzemi hõmérséklet toldás nélkül, egyszerûen szerelhetõ 200 m hosszú tekercsben szállítható megbízható és hosszú élettartam illeszkedik a Buderus Logafix rendszerelemekhez (Logafix padlófûtés, falfûtés, radiátorok, szerelvények ) A komfort és a helyiség kihasználása optimálisan tervezhetõ Mivel nincsenek fûtõtestek a falfelületek mentén, a falfûtés a belsõ tér berendezését tekintve minden tekintetben kiváló lehetõségeket biztosít. Azonban újra meg újra felmerül a kérdés: "mi legyen a képekkel és a szekrényekkel?". Ahova szekrényt tervezett, ott ne legyen falfûtés, a képeket a falfûtési felület kihagyásával kell szemmagasságban felakasztani. Javasolt - a késõbbi tulajdonosra való tekintettel - hogy az épületgépészeti dokumentációkhoz egy falfûtés kiosztási terv is tartozzon. A Logafix falfûtés a legjobb oldaláról mutatkozik be: a különbözõ rendszerváltozatok, a kis tömeg, az alacsony építési magasság és a rövid szerelési idõigény mind felújítás, mind új építések esetében tökéletes rendszermegoldásokat tesz lehetõvé.

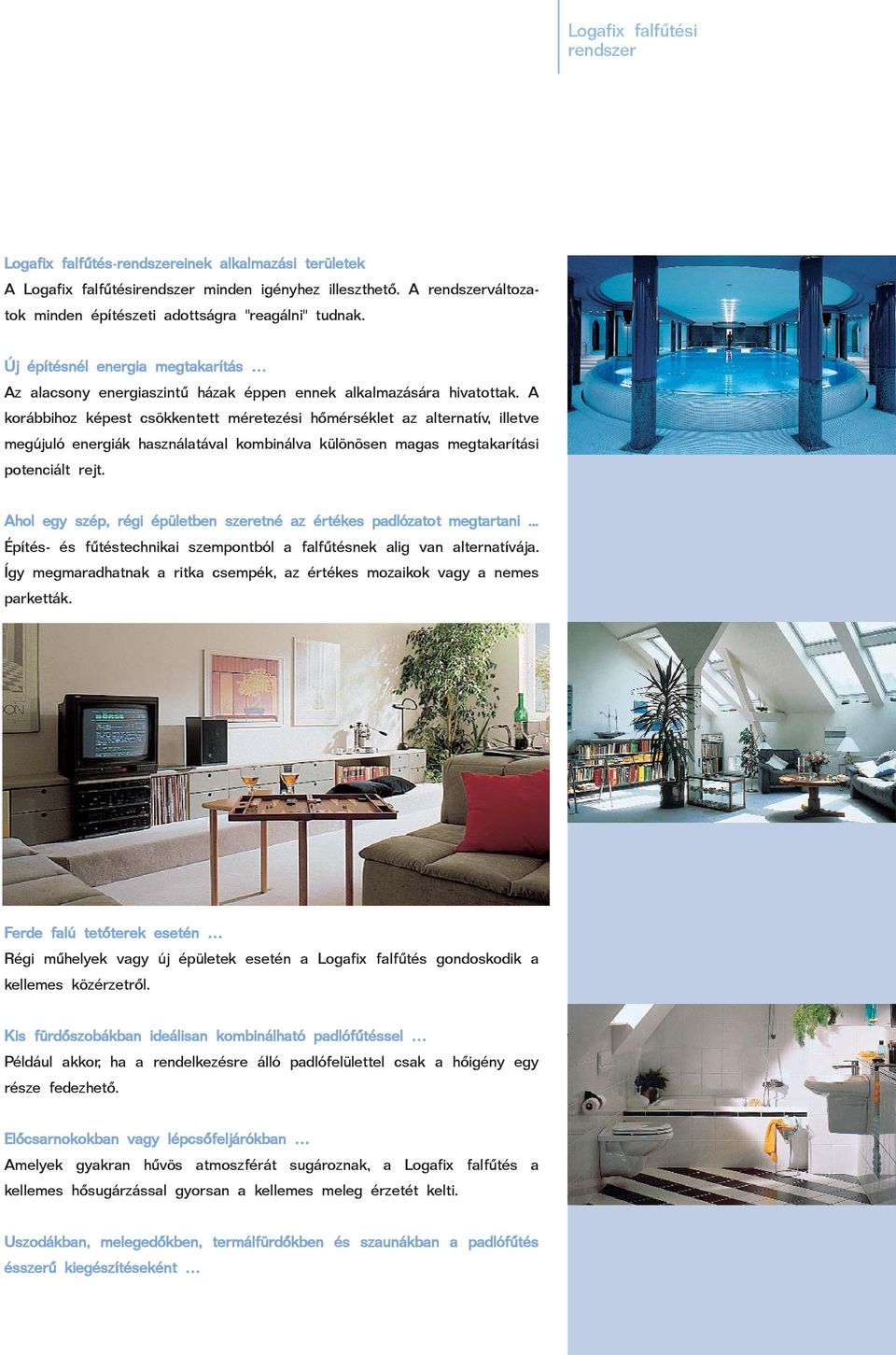

6 Logafix falfûtési rendszer Logafix falfûtés-rendszereinek alkalmazási területek A Logafix falfûtésirendszer minden igényhez illeszthetõ. A rendszerváltozatok minden építészeti adottságra "reagálni" tudnak. Új építésnél energia megtakarítás Az alacsony energiaszintû házak éppen ennek alkalmazására hivatottak. A korábbihoz képest csökkentett méretezési hõmérséklet az alternatív, illetve megújuló energiák használatával kombinálva különösen magas megtakarítási potenciált rejt. Ahol egy szép, régi épületben szeretné az értékes padlózatot megtartani... Építés- és fûtéstechnikai szempontból a falfûtésnek alig van alternatívája. Így megmaradhatnak a ritka csempék, az értékes mozaikok vagy a nemes parketták. Ferde falú tetõterek esetén Régi mûhelyek vagy új épületek esetén a Logafix falfûtés gondoskodik a kellemes közérzetrõl. Kis fürdõszobákban ideálisan kombinálható padlófûtéssel Például akkor, ha a rendelkezésre álló padlófelülettel csak a hõigény egy része fedezhetõ. Elõcsarnokokban vagy lépcsõfeljárókban Amelyek gyakran hûvös atmoszférát sugároznak, a Logafix falfûtés a kellemes hõsugárzással gyorsan a kellemes meleg érzetét kelti. Uszodákban, melegedõkben, termálfürdõkben és szaunákban a padlófûtés ésszerû kiegészítéseként

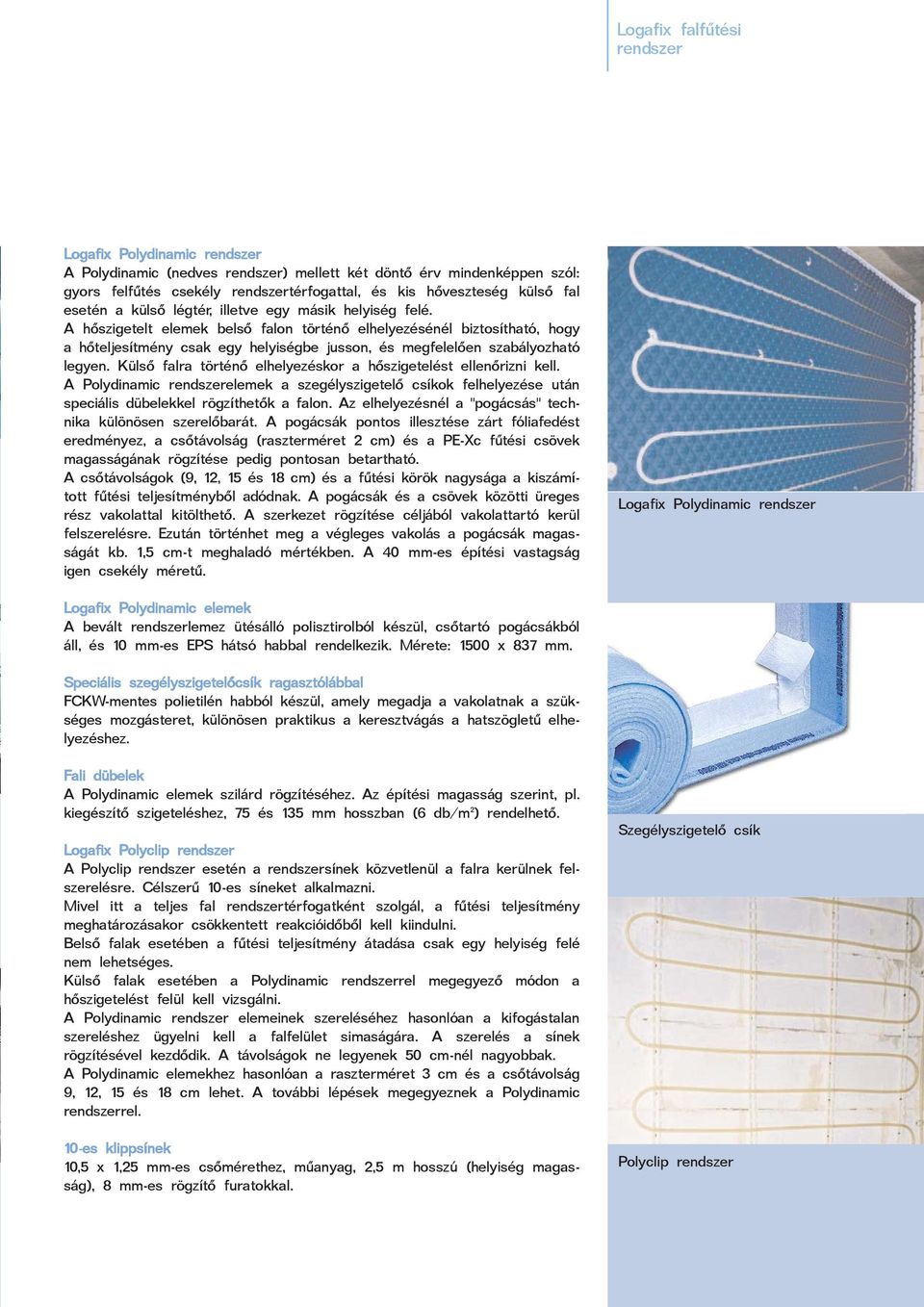

7 Logafix falfûtési rendszer Logafix Polydinamic rendszer A Polydinamic (nedves rendszer) mellett két döntõ érv mindenképpen szól: gyors felfûtés csekély rendszertérfogattal, és kis hõveszteség külsõ fal esetén a külsõ légtér, illetve egy másik helyiség felé. A hõszigetelt elemek belsõ falon történõ elhelyezésénél biztosítható, hogy a hõteljesítmény csak egy helyiségbe jusson, és megfelelõen szabályozható legyen. Külsõ falra történõ elhelyezéskor a hõszigetelést ellenõrizni kell. A Polydinamic rendszerelemek a szegélyszigetelõ csíkok felhelyezése után speciális dübelekkel rögzíthetõk a falon. Az elhelyezésnél a "pogácsás" technika különösen szerelõbarát. A pogácsák pontos illesztése zárt fóliafedést eredményez, a csõtávolság (raszterméret 2 cm) és a PE-Xc fûtési csövek magasságának rögzítése pedig pontosan betartható. A csõtávolságok (9, 12, 15 és 18 cm) és a fûtési körök nagysága a kiszámított fûtési teljesítménybõl adódnak. A pogácsák és a csövek közötti üreges rész vakolattal kitölthetõ. A szerkezet rögzítése céljából vakolattartó kerül felszerelésre. Ezután történhet meg a végleges vakolás a pogácsák magasságát kb. 1,5 cm-t meghaladó mértékben. A 40 mm-es építési vastagság igen csekély méretû. Logafix Polydinamic rendszer Logafix Polydinamic elemek A bevált rendszerlemez ütésálló polisztirolból készül, csõtartó pogácsákból áll, és 10 mm-es EPS hátsó habbal rendelkezik. Mérete: 1500 x 837 mm. Speciális szegélyszigetelõcsík ragasztólábbal FCKW-mentes polietilén habból készül, amely megadja a vakolatnak a szükséges mozgásteret, különösen praktikus a keresztvágás a hatszögletû elhelyezéshez. Fali dübelek A Polydinamic elemek szilárd rögzítéséhez. Az építési magasság szerint, pl. kiegészítõ szigeteléshez, 75 és 135 mm hosszban (6 db/m 2 ) rendelhetõ. Logafix Polyclip rendszer A Polyclip rendszer esetén a rendszersínek közvetlenül a falra kerülnek felszerelésre. Célszerû 10-es síneket alkalmazni. Mivel itt a teljes fal rendszertérfogatként szolgál, a fûtési teljesítmény meghatározásakor csökkentett reakcióidõbõl kell kiindulni. Belsõ falak esetében a fûtési teljesítmény átadása csak egy helyiség felé nem lehetséges. Külsõ falak esetében a Polydinamic rendszerrel megegyezõ módon a hõszigetelést felül kell vizsgálni. A Polydinamic rendszer elemeinek szereléséhez hasonlóan a kifogástalan szereléshez ügyelni kell a falfelület simaságára. A szerelés a sínek rögzítésével kezdõdik. A távolságok ne legyenek 50 cm-nél nagyobbak. A Polydinamic elemekhez hasonlóan a raszterméret 3 cm és a csõtávolság 9, 12, 15 és 18 cm lehet. A további lépések megegyeznek a Polydinamic rendszerrel. 10-es klippsínek 10,5 x 1,25 mm-es csõmérethez, mûanyag, 2,5 m hosszú (helyiség magasság), 8 mm-es rögzítõ furatokkal. Szegélyszigetelõ csík Polyclip rendszer
