VII. Zárt terek hőérzeti méretezési módszerei

Átírás

1 VII. Zárt terek hőérzeti méretezési módszerei

2 Fanger féle komfort diagramok Fanger hőegyensúlyi egyenletek, PMV-PPD értékek figyelembe vételével dolgozta ki az ún. komfort diagramokat, melyek közvetlenül alkalmasak zárt terek hőérzeti méretezésére. Alapelvek: - a kapott értékek 5 % -os PPD -t vesznek figyelembe - a kapott eredmények általánosak ; kor, nem, etnikai adottságok különbségeit nem veszik figyelembe

3 Fanger féle komfort diagramok A komfortegyenletben a megfelelő paramétereket helyettesítve és azokat különböző paramétercsoportokra megoldva dolgozta ki Fanger a komfort diagramokat. Összesen 28 diagram 3 csoportba sorolva.

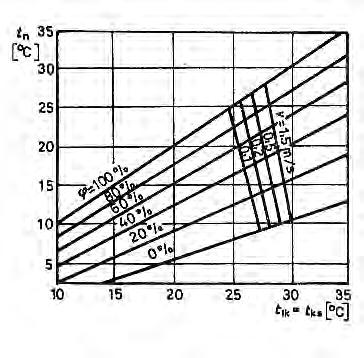

4 Fanger féle komfort diagramok 1. csoport: (12 db) Nedves gömbhőmérséklet, valamint az azonos levegőés közepes sugárzási hőmérséklet függvényében a rel. nedvességtartalom és rel. légsebesség értékek a paraméterek.

5 Fanger féle komfort diagramok Öltözet: 0 clo; 0,5 clo; 1 clo; 1,5 clo

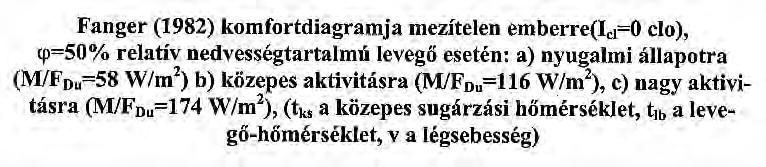

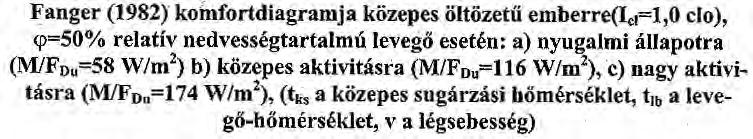

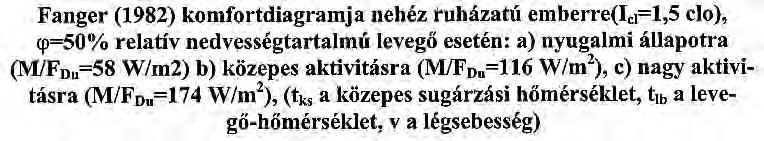

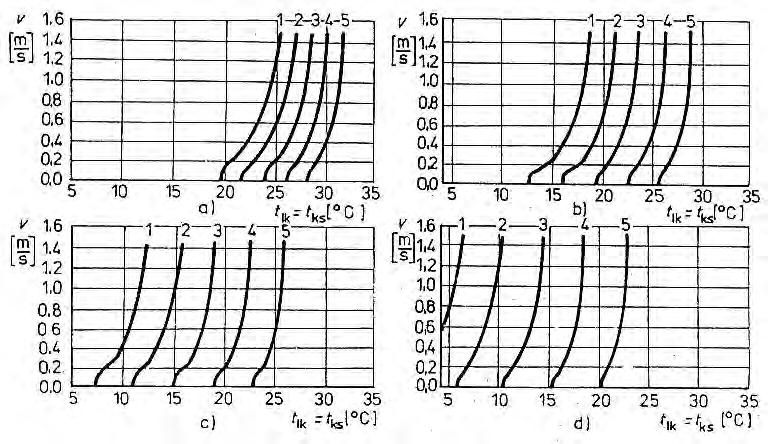

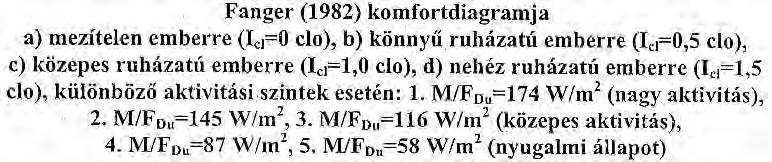

6 Fanger féle komfort diagramok 2. csoport: (4 db) Azonos levegő és közepes sugárzási hőmérséklet fgv.-ében különböző relatív légsebességek mellett az aktivitás a paraméter. A diagramok 50 % rel. nedvességtartalomra, de különböző ruházatokra vonatkoznak

7 Fanger féle komfort diagramok

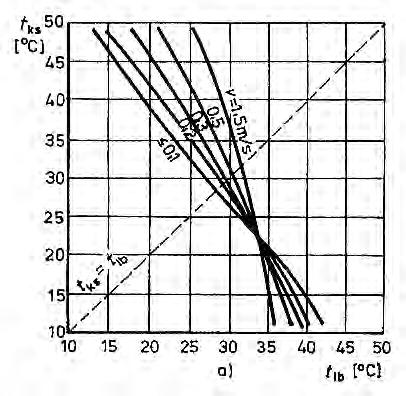

8 Fanger féle komfort diagramok 3. csoport: (12 db) A levegő hőm. és a közepes sugárzási hőm. függvényében a relatív légsebesség paraméter. A diagramok 50 % rel.nedves ségtartalomra vonatkoznak.

9 Fanger féle komfort diagramok

10 Fanger féle komfort diagramok

11 Fanger féle komfort diagramok

12 Fanger féle komfort diagramok

13 Helyi diszkomfort tényezők Diszkomfort tényezők: Zárt téren belül előforduló olyan diszkrét pontok, ahol az ott tartózkodó egyénnek hőkomfort panaszai vannak. egy adott zárt térnek csak egyes pontjaiban érvényesülnek hatásuk általában nem az egész testre, hanem csak annak egyes részeire vonatkozik Jelenleg két ilyen hatást tartunk számon: aszimmetrikus sugárzás huzathatás

14 Helyi diszkomfort tényezők Aszimmetrikus sugárzás: Zárt térben tartózkodó ember egyes testrészei, valamint azok hőmérsékleténél viszonylag magasabb vagy alacsonyabb hőmérsékletű testek között sugárzásos hőcsere jön létre. Gyakori változata, ha a test egyik oldalán magasabb, míg a másik oldalán viszonylag alacsonyabb hőmérsékletű felület helyezkedik el.

15 Helyi diszkomfort tényezők Huzathatás: Huzathatásra méretezéskor három tényt kell figyelembe venni: mennyire érzékeny a huzatra általában az ember melyek az ember huzatra érzékeny testrészei mi a hatása a légáramlás jellegének (turbulencia)

16

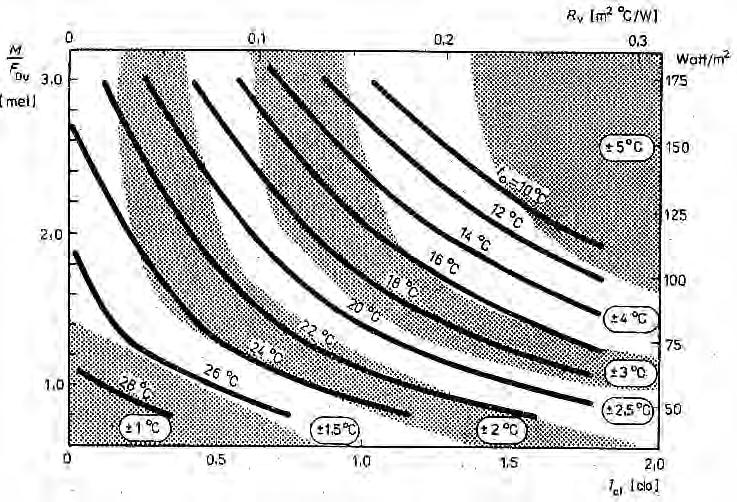

17 ISO 7730 szabvány A legújabb eredményeket még nem ismerteti, de a Fanger elvet veszi alapul. Általános megkötés, hogy a PMV érték +0,5 és -0,5 között legyen. A szabvány közöl egy diagramot, ami a PMV=0 értékhez tartozó optimális operatív hőmérsékletre vonatkozik a végzett tevékenység, és a ruházat hőszigetelő képességének függvényében.

18 ISO 7730 szabvány

19 ISO 7730 szabvány Téli fűtési időszak (könnyű/ülő tevékenységre) operatív hőm C között (22±2 C) a vertikális levegőhőm.-különbség a padló felett mért 0,1 és 1,1 m magasságban (tehát bokamagasság és az ülő ember fejmagassága között) kisebb legyen, mint 3 C a padló felületi hőmérséklete 19 és 26 C közötti, padlófűtés esetén 29 C, az átlagos légsebesség legyen kisebb, mint 0,15 m/s a sugárzási hőm.-asszimetria az ablakokra és a hideg falakra vonatkoztatva kisebb legyen, mint 10 C

20 ISO 7730 szabvány fűtött mennyezet esetén a sugárzási hőmérsékletasszimetria kisebb legyen 5 C nál Nyári hűtési időszak (könnyű/ülő tevékenységre) operatív hőmérséklet 23 és 26 C között a padló felett 0,1m és 1,1m magasságban mért vertikális levegőhőmérséklet-különbség kisebb legyen, mint 3 C az átlagos légsebesség 0,25 m/s-nál kisebb legyen

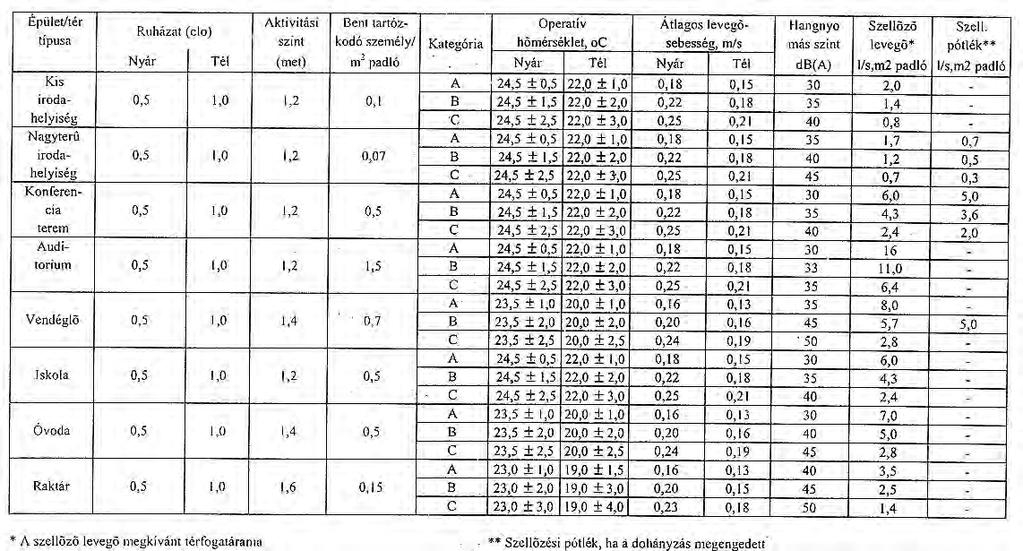

21 Európai normajavaslat (CR 1752, 1998) A módszer szerint kiindulásként a különböző rendeltetésű épületek, ill terek tervezési alapértékeit kell figyelembe venni. A méretezendő hőkörnyezet esetében a követelmény-értékek szigorúságának megfelelően három kategória vehető figyelembe.

22

23

24 Európai normajavaslat (CR 1752, 1998) Operatív hőmérséklet A táblázatban megadott értékek mellett az adott esetre vonatkozó optimális érték meghatározása a ruházat és tevékenység függvényében diagramokból lehetséges. PMV-PPD érték lásd: korábban

25 Európai normajavaslat (CR 1752, 1998) Huzathatás Elméleti alapját és a hozzá tartozó diagramokat lásd korábban. Az elégedetlenek százalékos értéke meghatározható: DR 0,62 ( 34 t ) ( v 0,05) ( 0,37 v + 3,14) = Tu l ahol DR a huzat fokozat, amely megfelel a huzattal elégedetlenek százalékos arányának tl helyi levegőhőmérséklet ( C) v helyi átlagos légsebesség (m/s) Tu helyi turbulencia intenzitás (%)

26 Európai normajavaslat (CR 1752, 1998) Vertikális hőmérséklet differencia

27 Európai normajavaslat (CR 1752, 1998) Hideg- és meleg padlók

28 Sugárzási aszimetria Európai normajavaslat (CR 1752, 1998)

29 Európai normajavaslat (CR 1752, 1998) A hőkörnyezet mérésének egyes lépései aktiválási szint (W/m2 ill. met) meghatározása ruházat szigetelőképességének meghatározása optimális operatív hőmérsékletek megállapítása a kategóriának megfelelő PPD érték meghatározása a kategóriában előírt megengedett huzatra vonatkozó elégedetlenségi faktor meghatározása a megengedhető elégedetlenségi % és a maximális vertikális hőmérséklet differencia meghatározása a megengedhető elégedetlenségi % és a megengedhető padlóhőmérséklet meghatározása a megengedhető elégedetlenségi % és a megengedhető sugárzási aszimetria meghatározása
