Új építésű szigeteletlen Ytong ház

Átírás

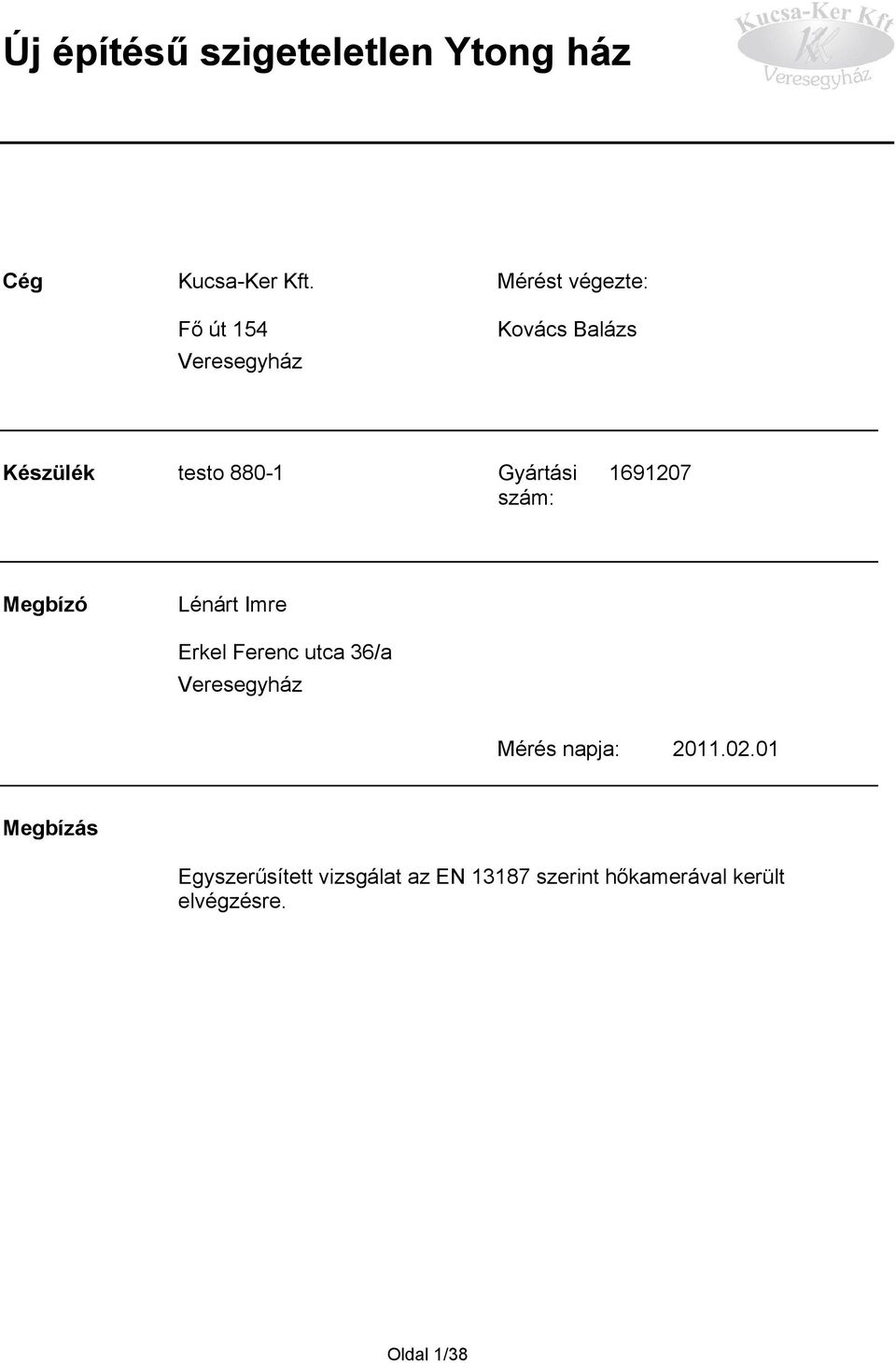

1 Cég KucsaKer Kft. Fő út 154 Veresegyház Mérést végezte: Kovács Balázs Készülék testo 8801 Gyártási szám: Megbízó Lénárt Imre Erkel Ferenc utca 36/a Veresegyház Mérés napja: Megbízás Egyszerűsített vizsgálat az EN szerint hőkamerával került elvégzésre. Oldal 1/38

2 Épület leírása: Szerkezet: Ytong Környezet: Időjárási körlmények: Beltéri hőmérséklet Levegőhőmérséklet különbsége a lehatárolt terület belső és külső tere között Légnyomáskülönbség szélárnyékos és szembeszéloldal között További tényezők 23 C 32 C Eltérés a megadott mérési szabányoktól: Oldal 2/38

3 IV_02952.BMT :28:02 Refl. : Melegpont 1 Melegpont 2 9,7 7,2 6,9 Refl. Tervezési hiányosság, a szerkezet így lett tervezve, a kritikus helyeken nincs plusz szigetelés Oldal 3/38

4 IV_02957.BMT :29:18 Refl. : Melegpont 1 9,4 6,1 Refl. Nem készült lábazati szigetelés (nem volt a terven) Oldal 4/38

5 IV_02958.BMT :29:28 Refl. : Melegpont 1 10,3 7,1 Refl. Kisebb kivitelezési hiba (vágot tégla került be, de a méret miatt ezt is meg kell oldani valahogy) Oldal 5/38

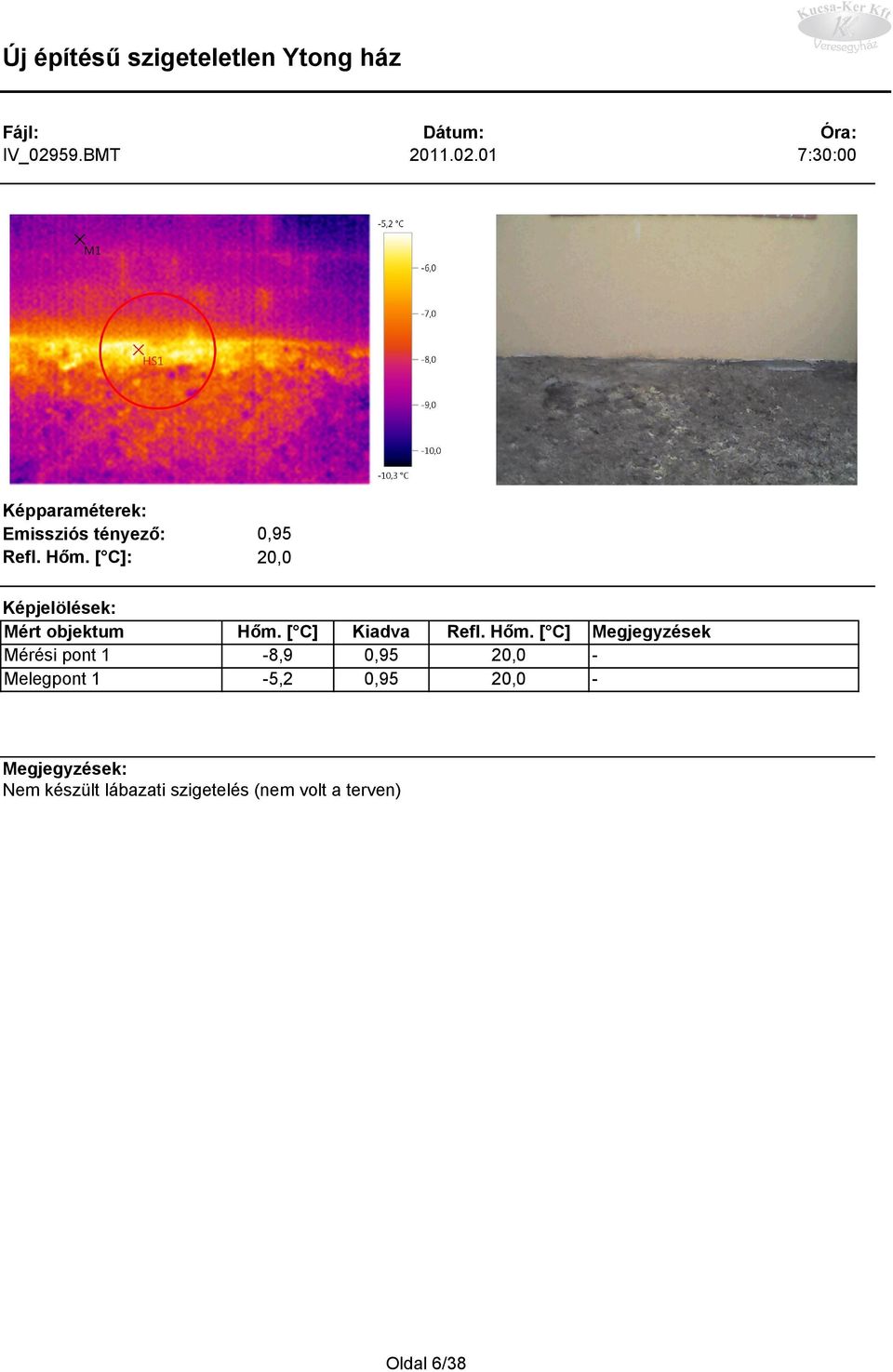

6 IV_02959.BMT :30:00 Refl. : Melegpont 1 8,9 5,2 Refl. Nem készült lábazati szigetelés (nem volt a terven) Oldal 6/38

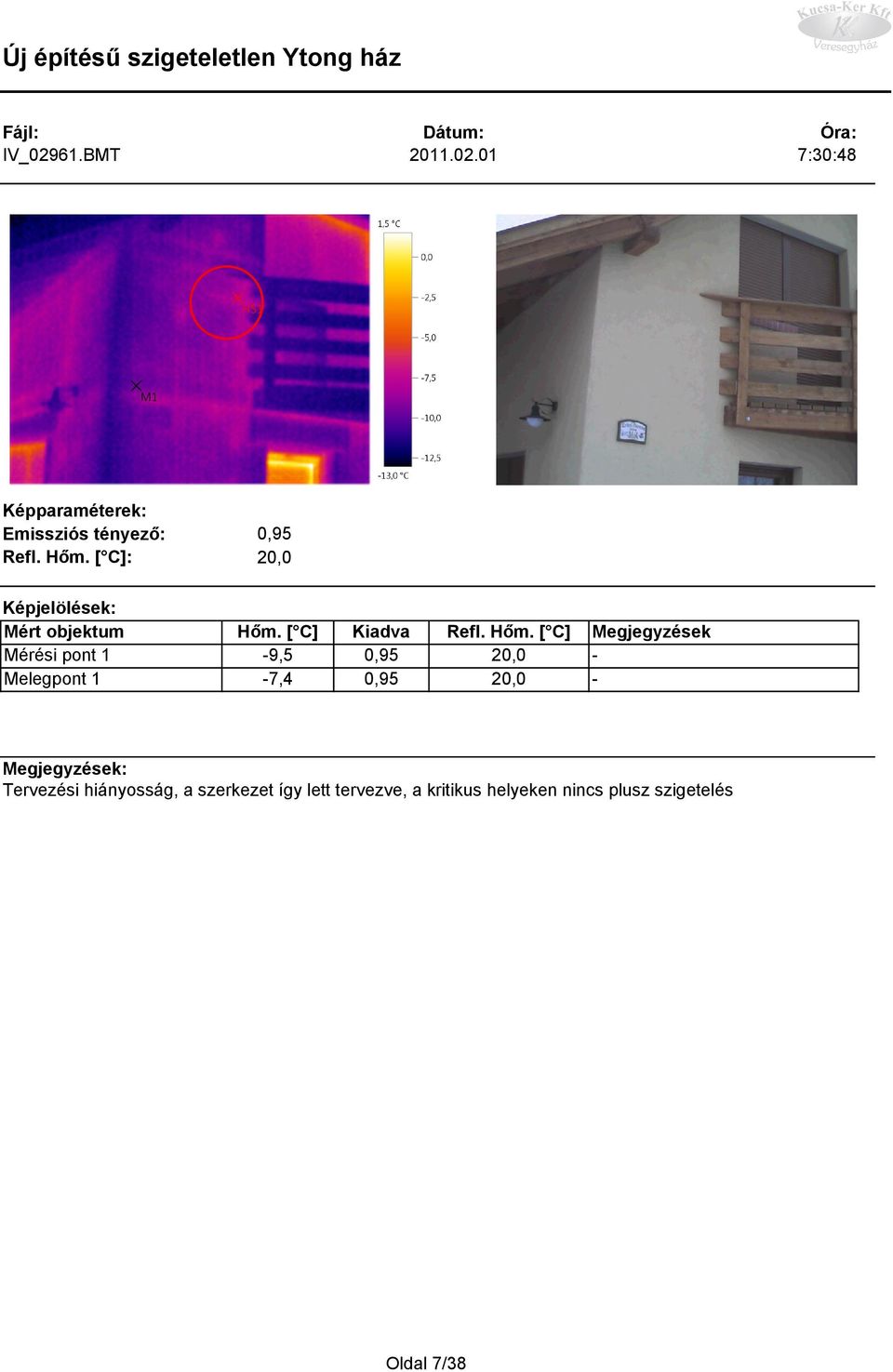

7 IV_02961.BMT :30:48 Refl. : Melegpont 1 9,5 7,4 Refl. Tervezési hiányosság, a szerkezet így lett tervezve, a kritikus helyeken nincs plusz szigetelés Oldal 7/38

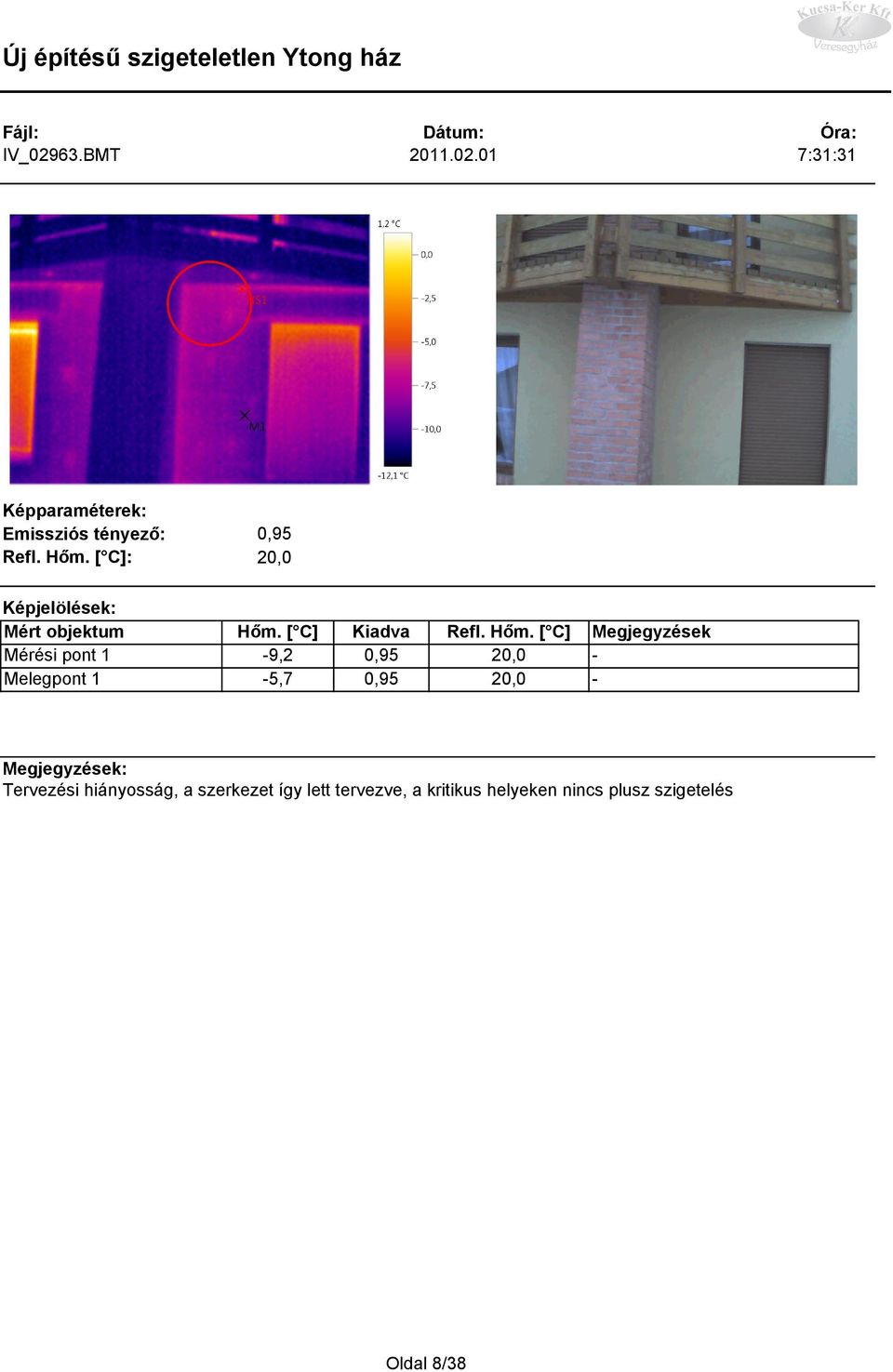

8 IV_02963.BMT :31:31 Refl. : Melegpont 1 9,2 5,7 Refl. Tervezési hiányosság, a szerkezet így lett tervezve, a kritikus helyeken nincs plusz szigetelés Oldal 8/38

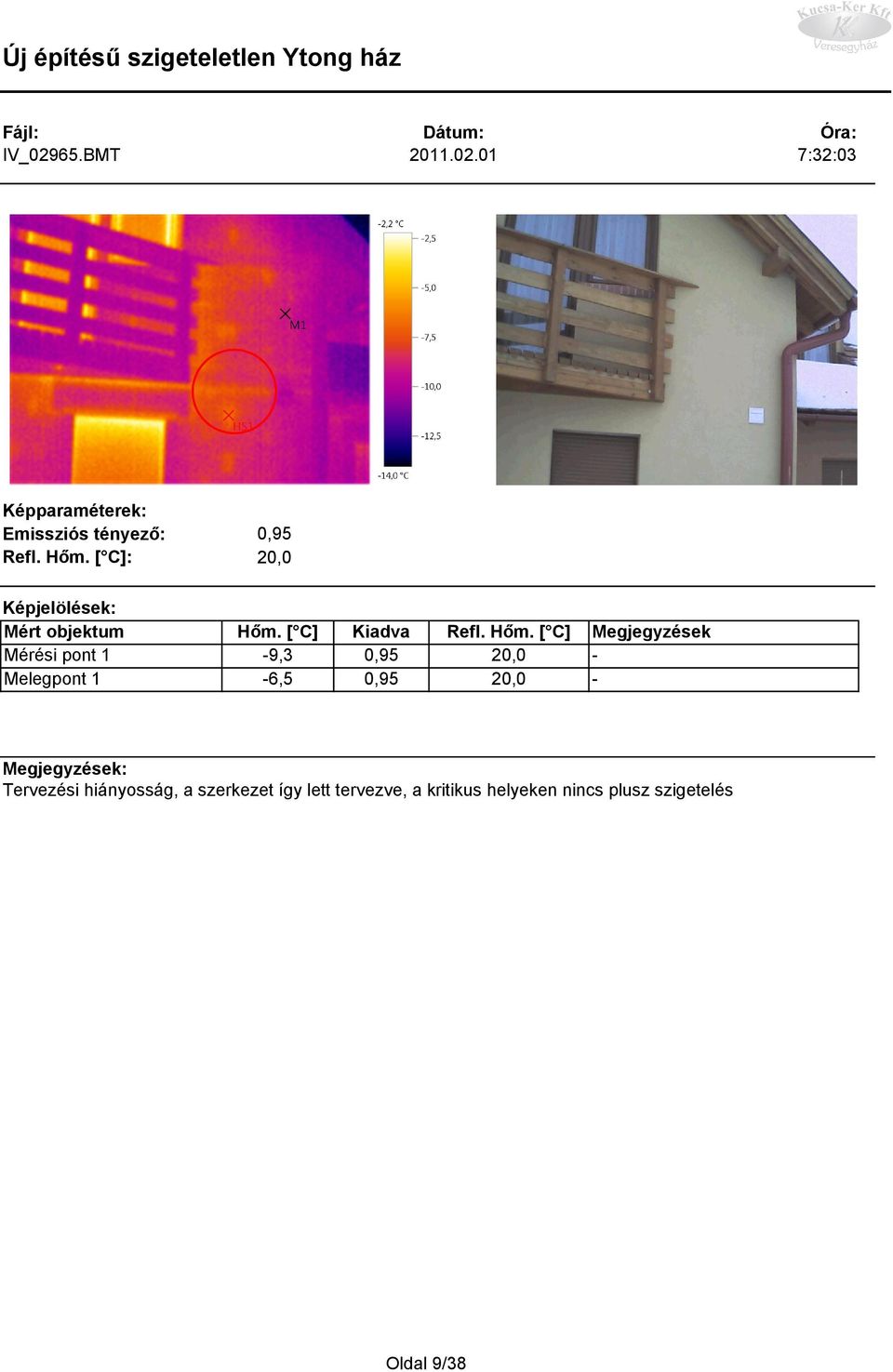

9 IV_02965.BMT :32:03 Refl. : Melegpont 1 9,3 6,5 Refl. Tervezési hiányosság, a szerkezet így lett tervezve, a kritikus helyeken nincs plusz szigetelés Oldal 9/38

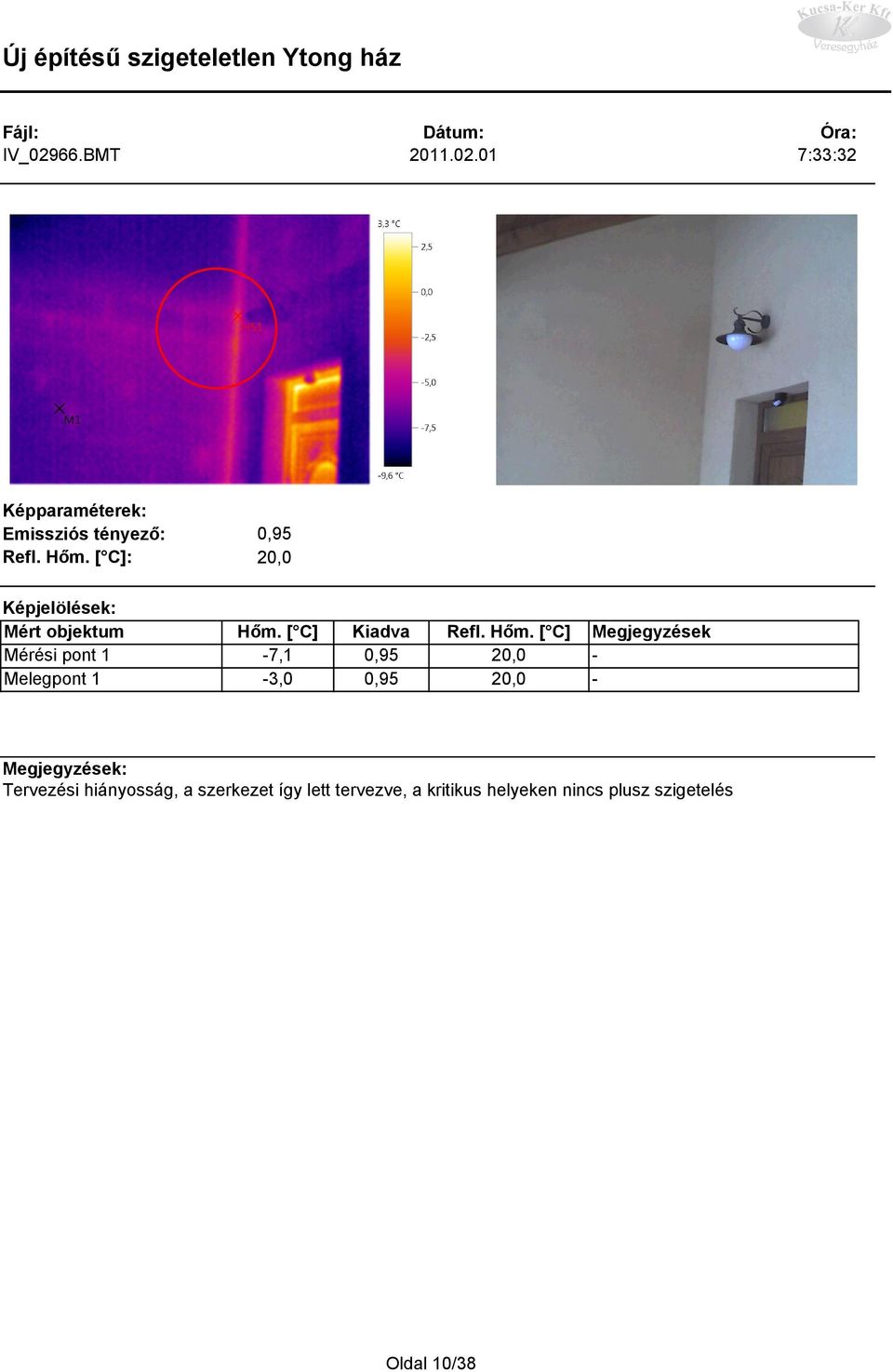

10 IV_02966.BMT :33:32 Refl. : Melegpont 1 7,1 3,0 Refl. Tervezési hiányosság, a szerkezet így lett tervezve, a kritikus helyeken nincs plusz szigetelés Oldal 10/38

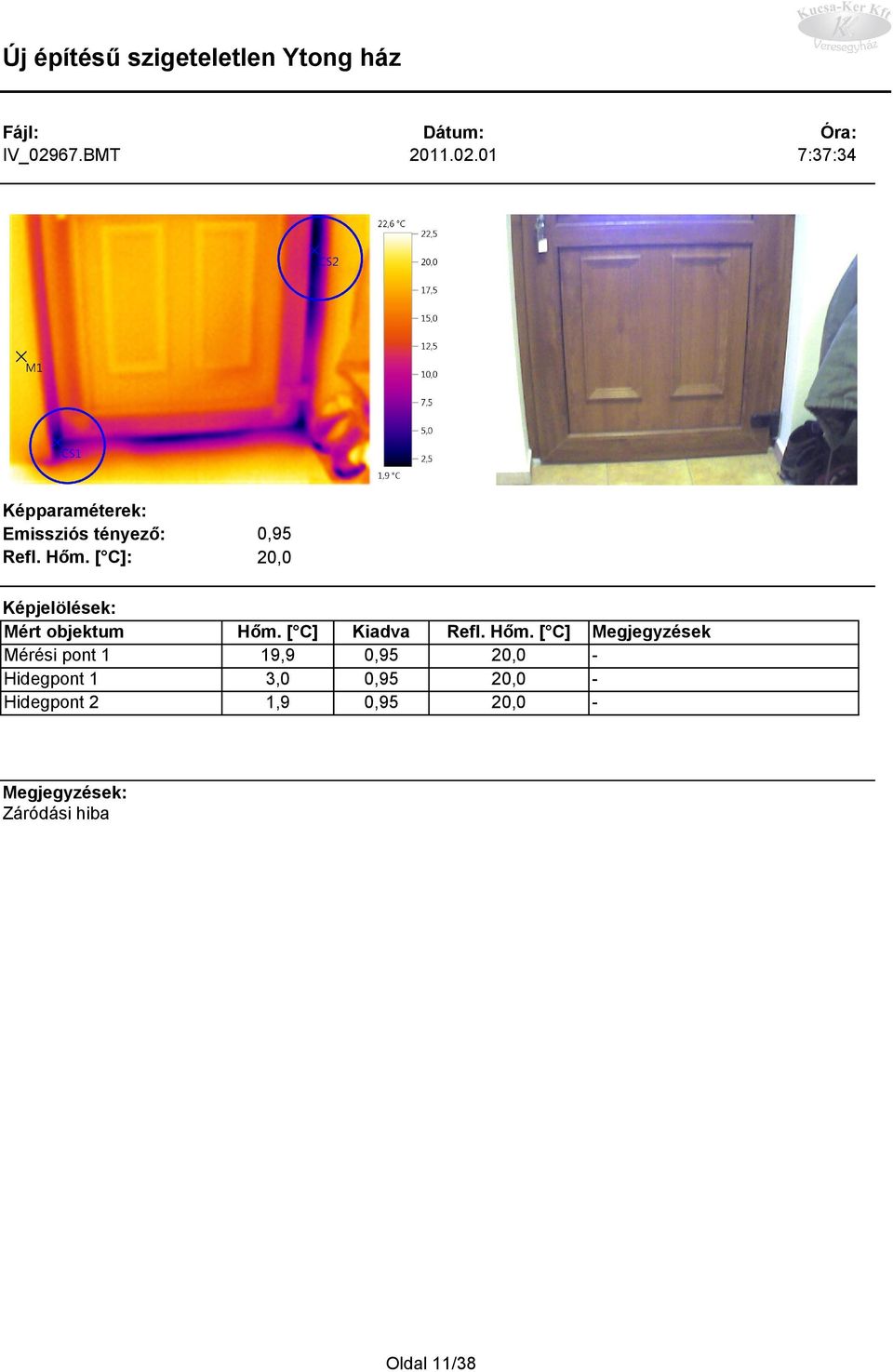

11 IV_02967.BMT :37:34 Refl. : Hidegpont 2 19,9 3,0 1,9 Refl. Záródási hiba Oldal 11/38

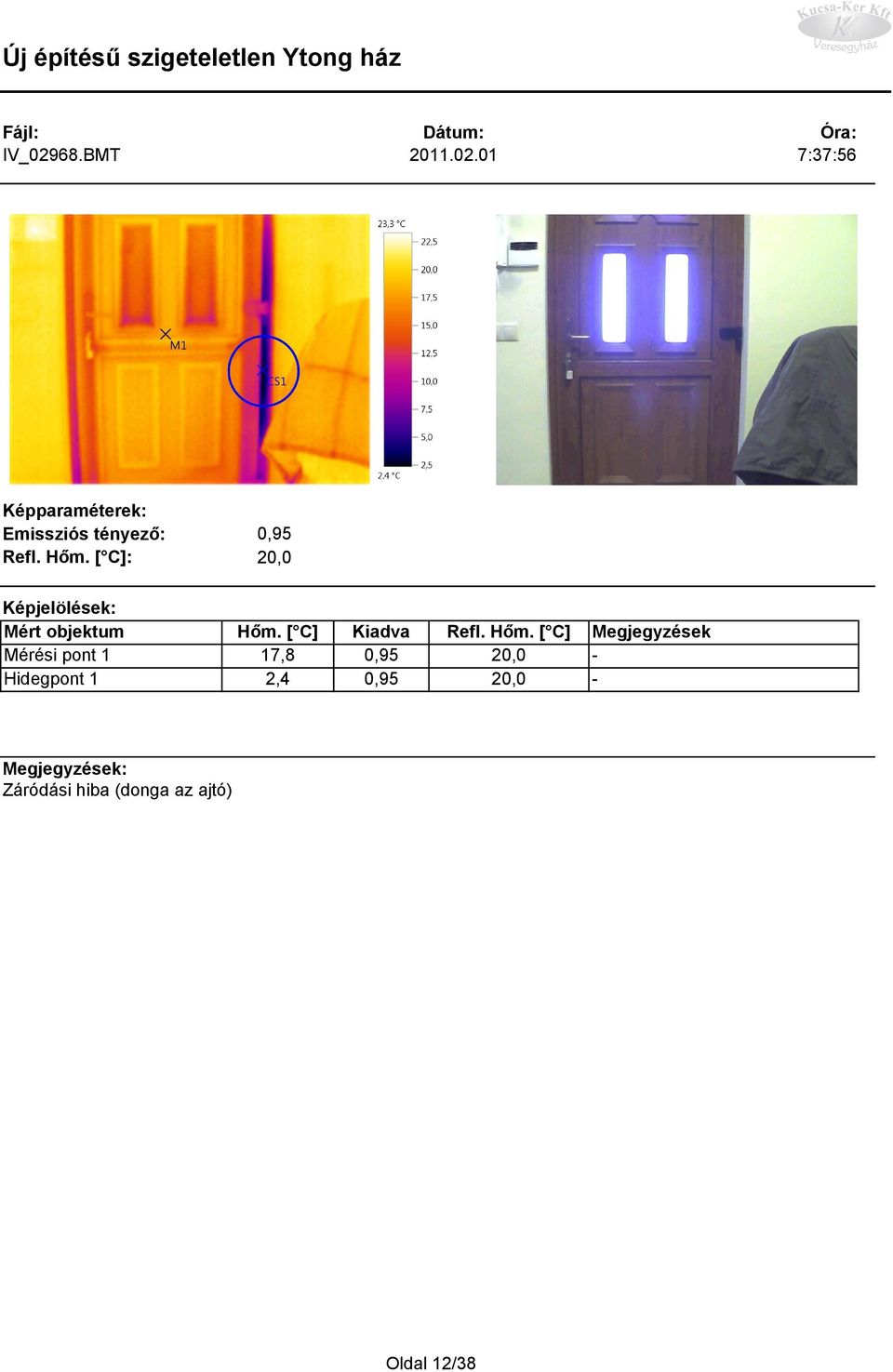

12 IV_02968.BMT :37:56 Refl. : 17,8 2,4 Refl. Záródási hiba (donga az ajtó) Oldal 12/38

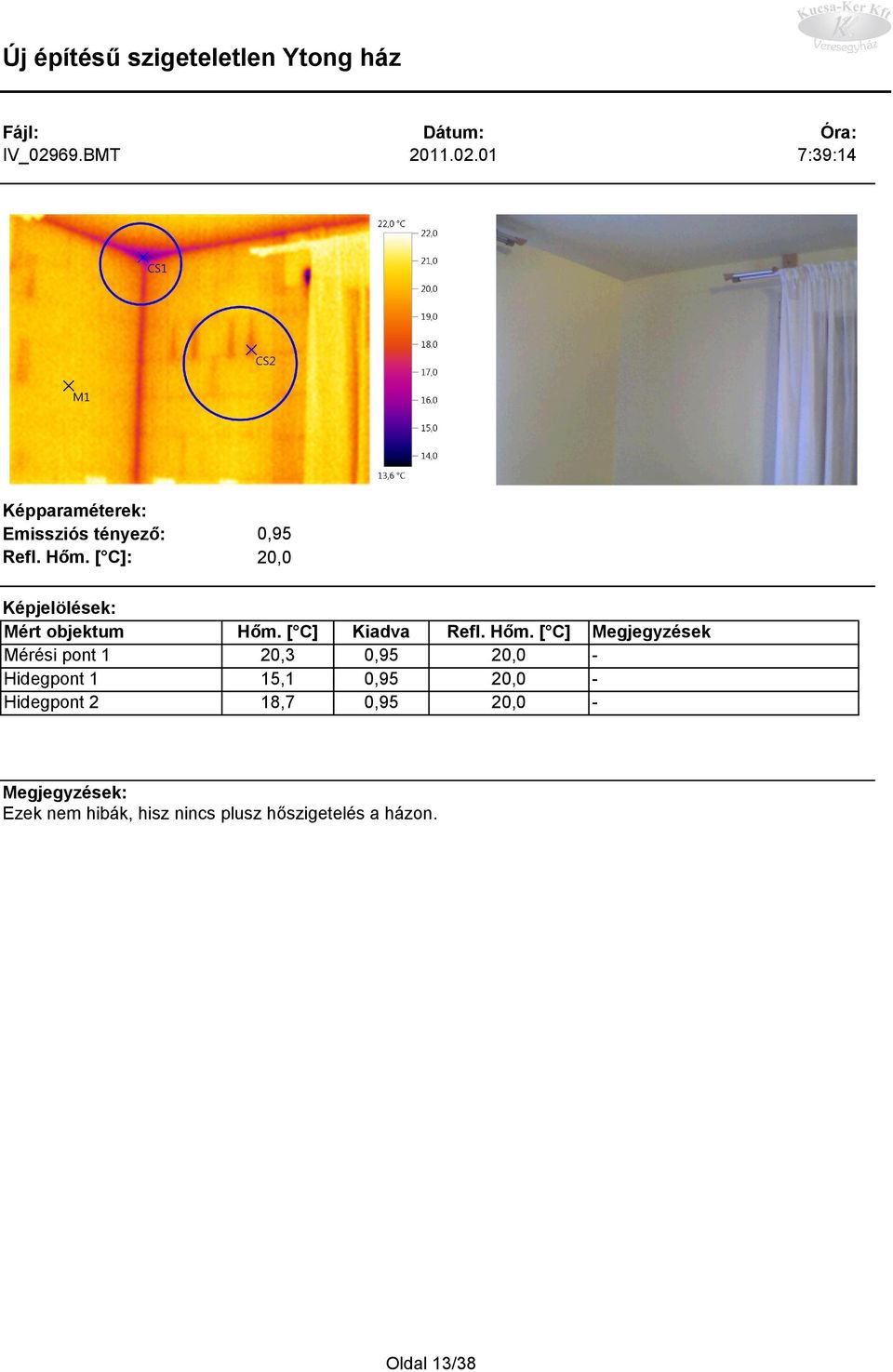

13 IV_02969.BMT :39:14 Refl. : Hidegpont 2 20,3 15,1 18,7 Refl. Ezek nem hibák, hisz nincs plusz hőszigetelés a házon. Oldal 13/38

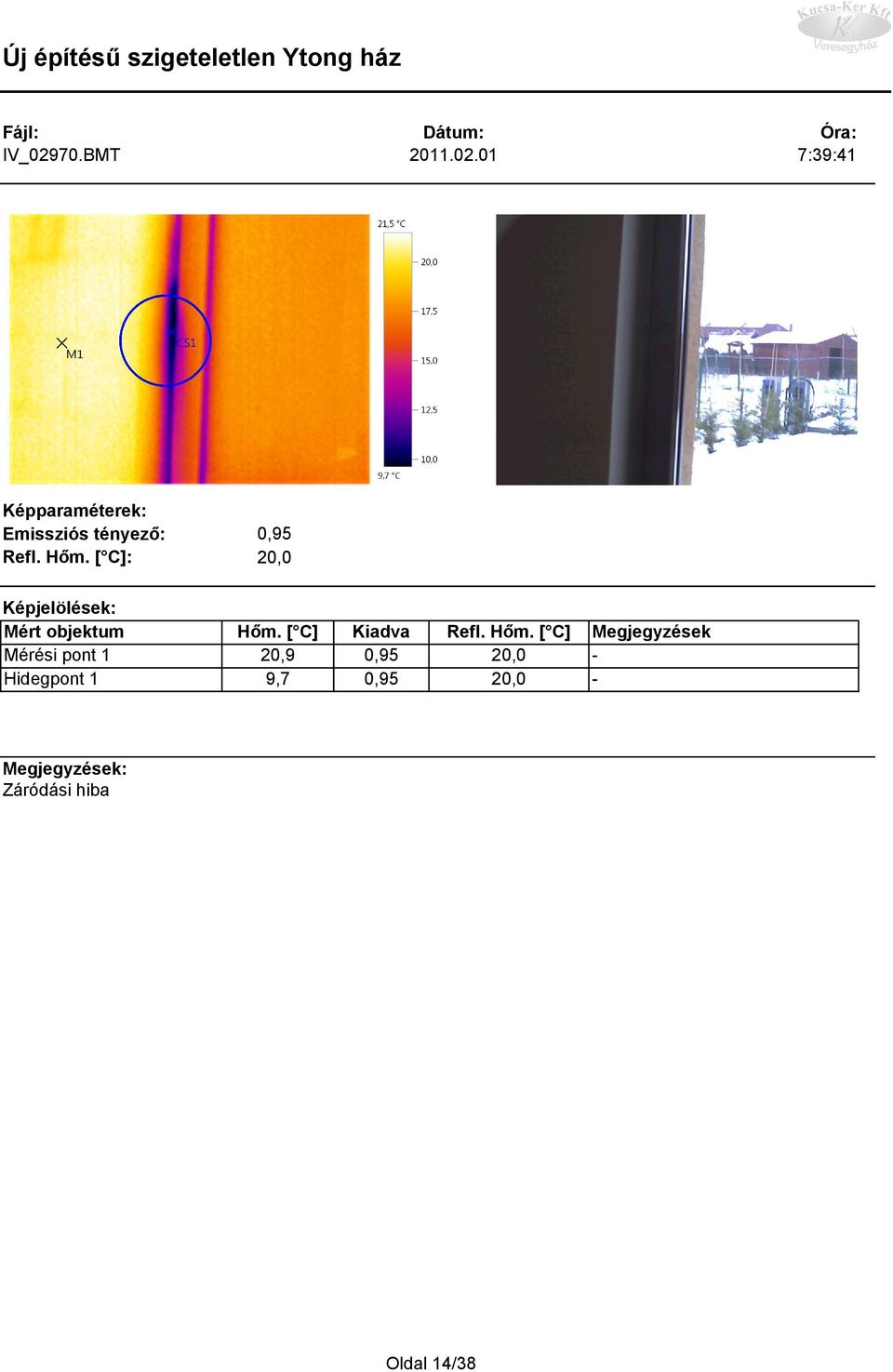

14 IV_02970.BMT :39:41 Refl. : 20,9 9,7 Refl. Záródási hiba Oldal 14/38

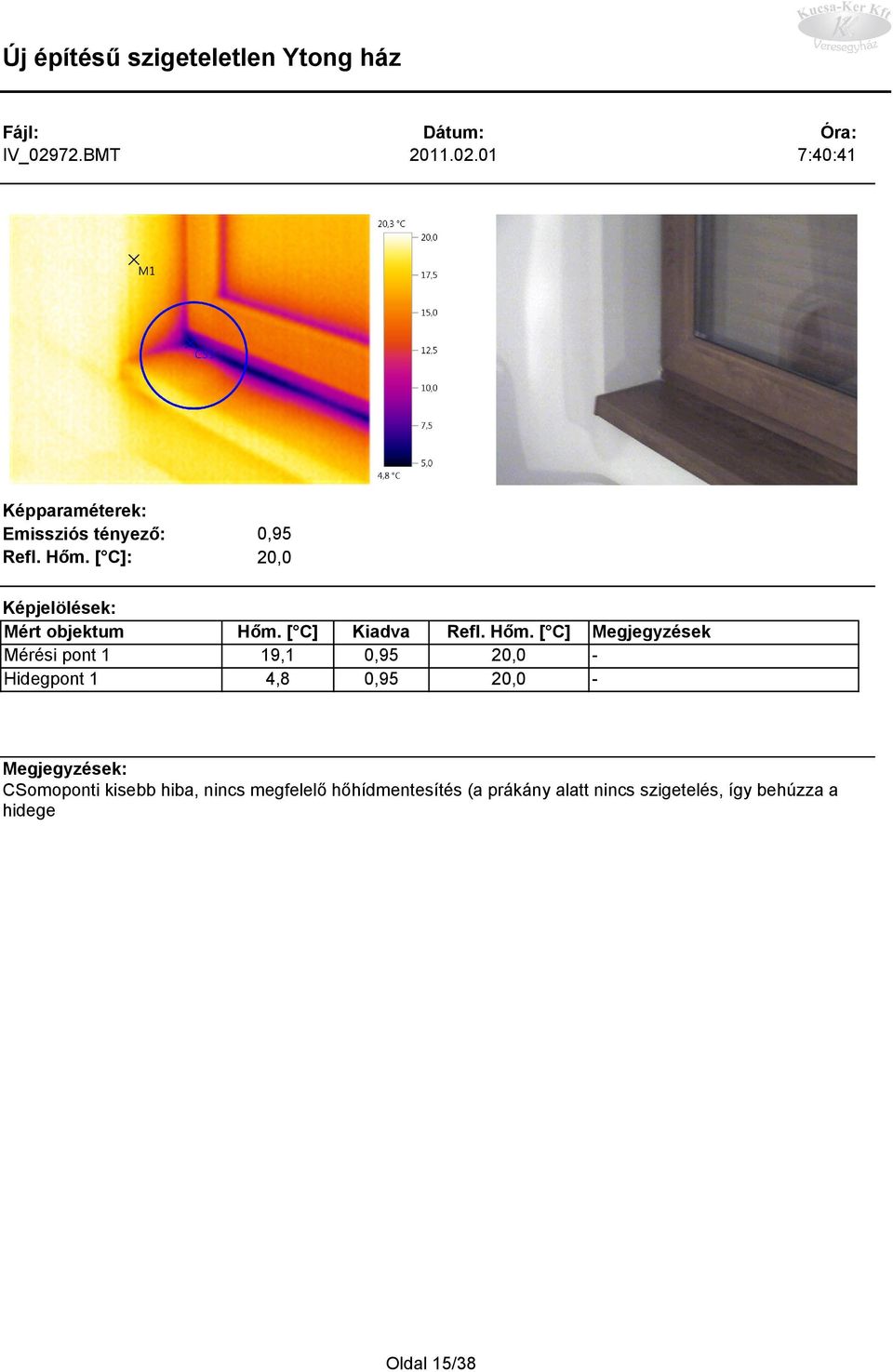

15 IV_02972.BMT :40:41 Refl. : 19,1 4,8 Refl. CSomoponti kisebb hiba, nincs megfelelő hőhídmentesítés (a prákány alatt nincs szigetelés, így behúzza a hidege Oldal 15/38

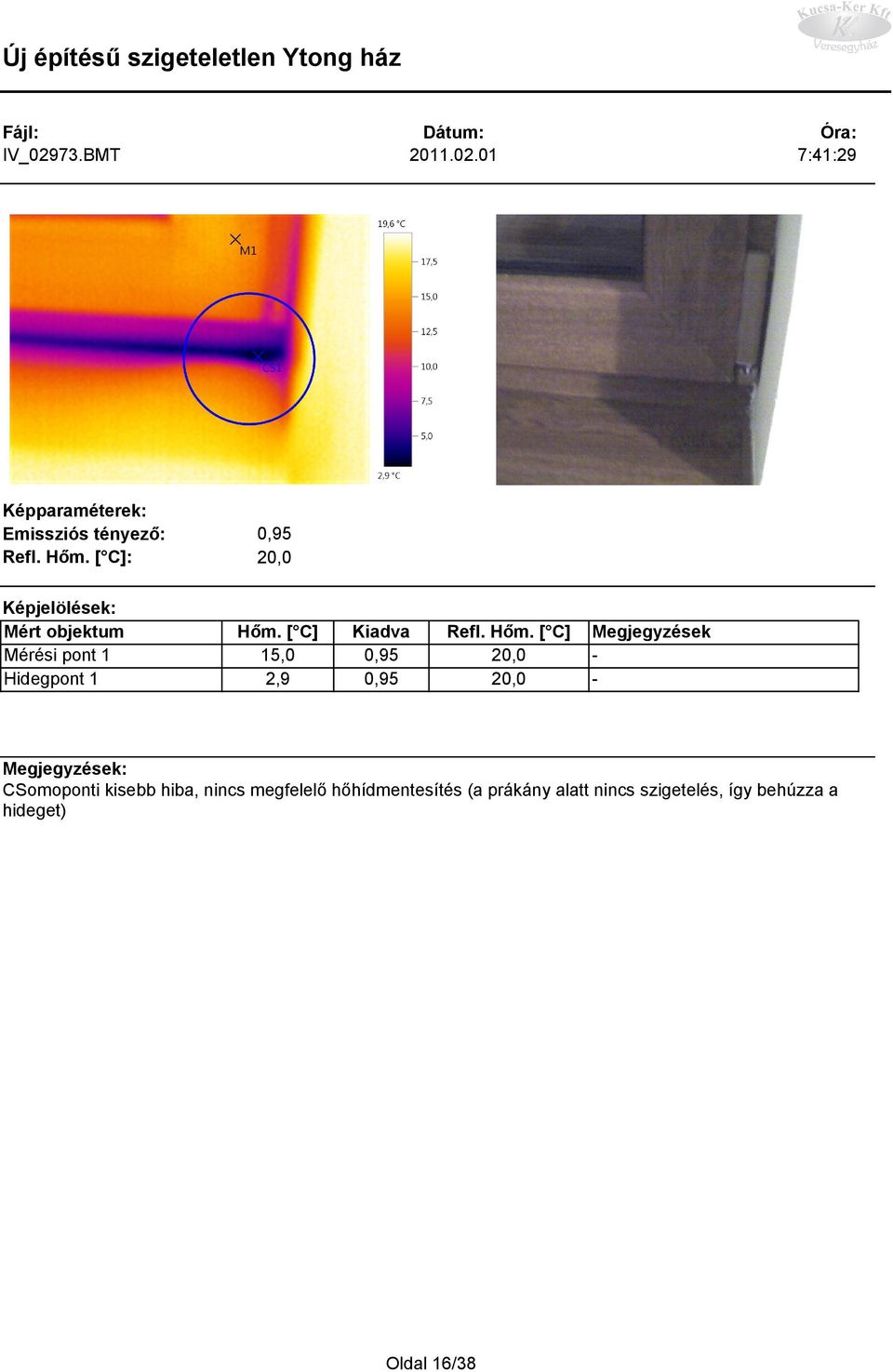

16 IV_02973.BMT :41:29 Refl. : 15,0 2,9 Refl. CSomoponti kisebb hiba, nincs megfelelő hőhídmentesítés (a prákány alatt nincs szigetelés, így behúzza a hideget) Oldal 16/38

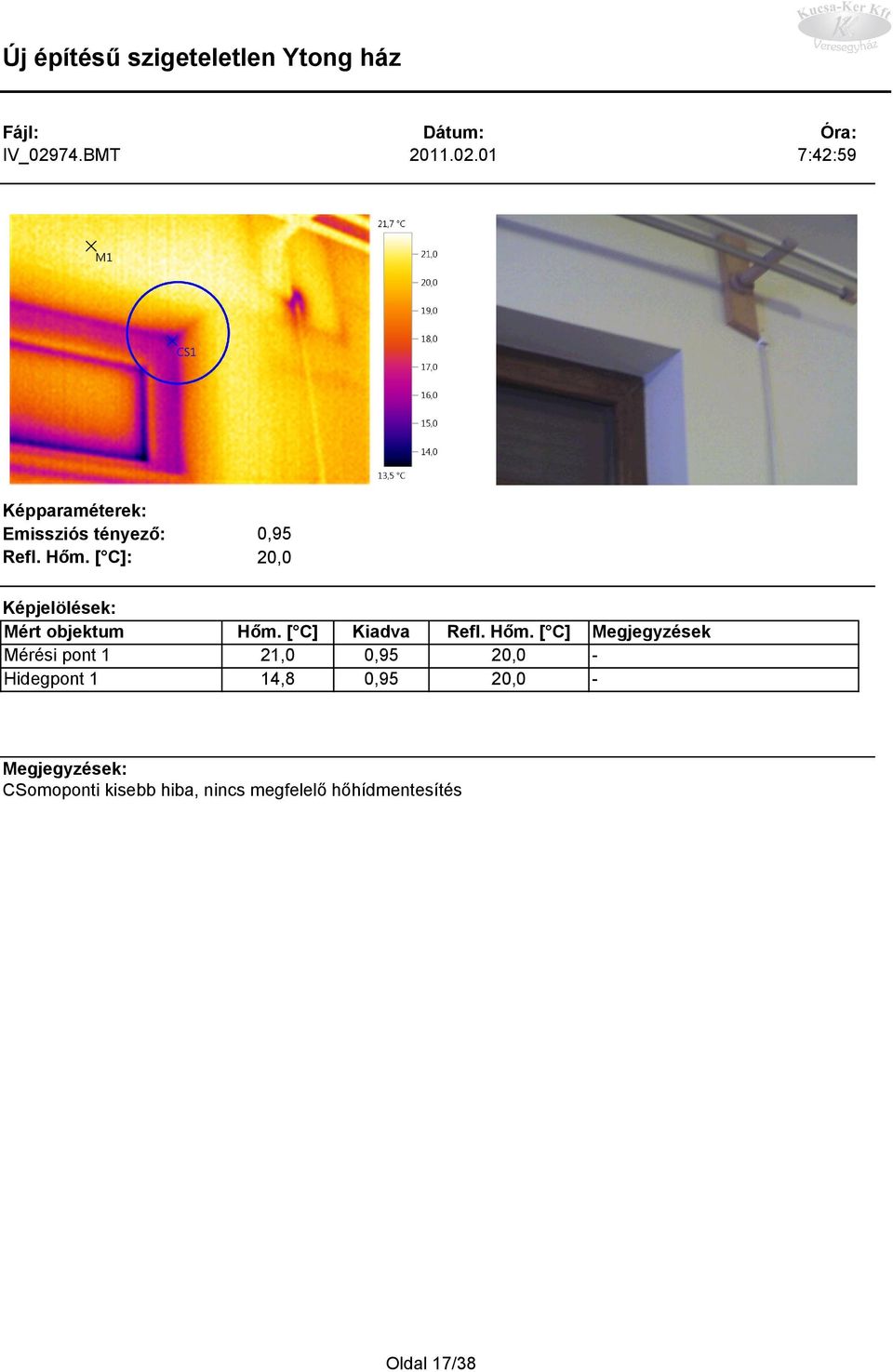

17 IV_02974.BMT :42:59 Refl. : 21,0 14,8 Refl. CSomoponti kisebb hiba, nincs megfelelő hőhídmentesítés Oldal 17/38

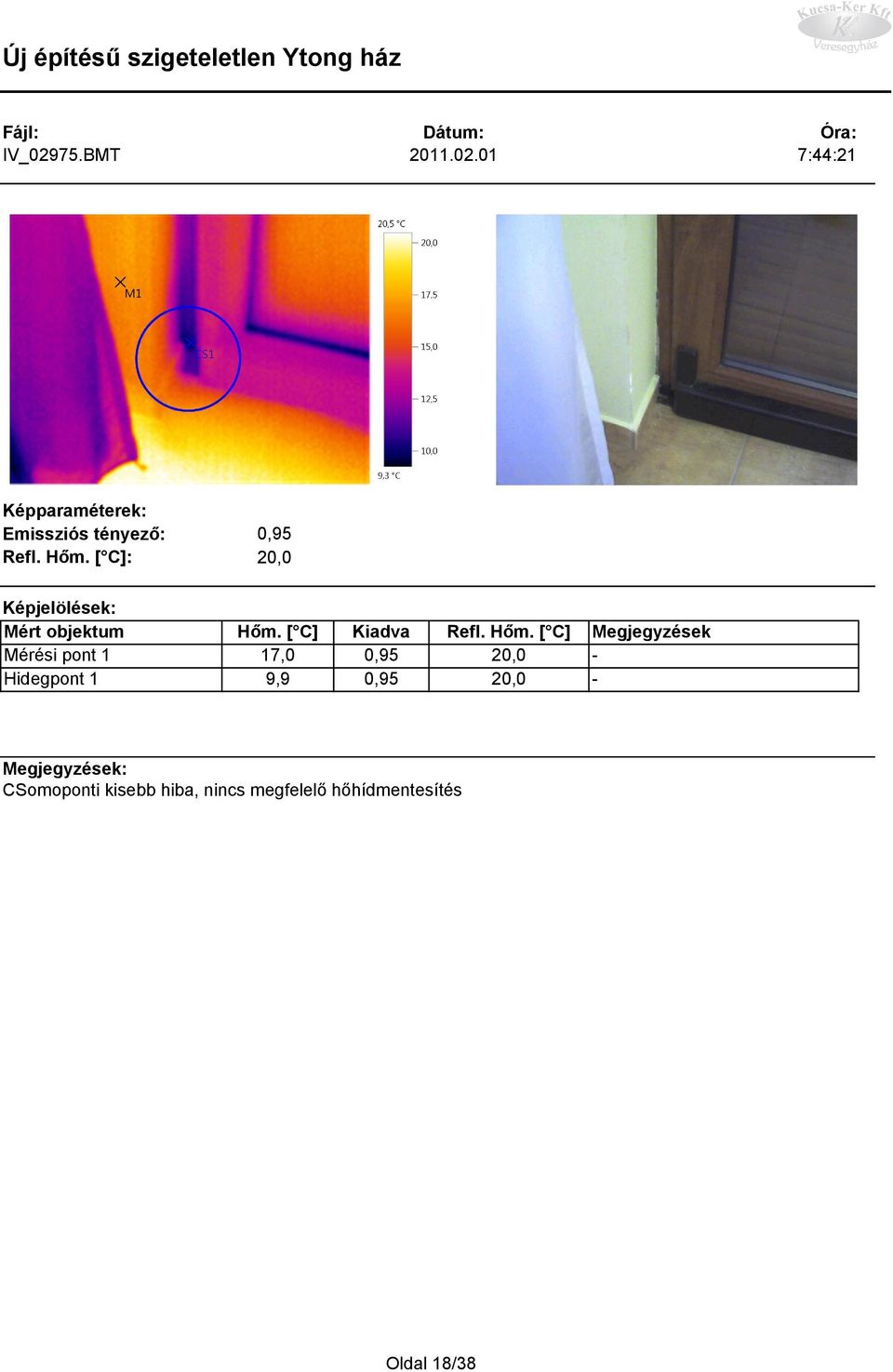

18 IV_02975.BMT :44:21 Refl. : 17,0 9,9 Refl. CSomoponti kisebb hiba, nincs megfelelő hőhídmentesítés Oldal 18/38

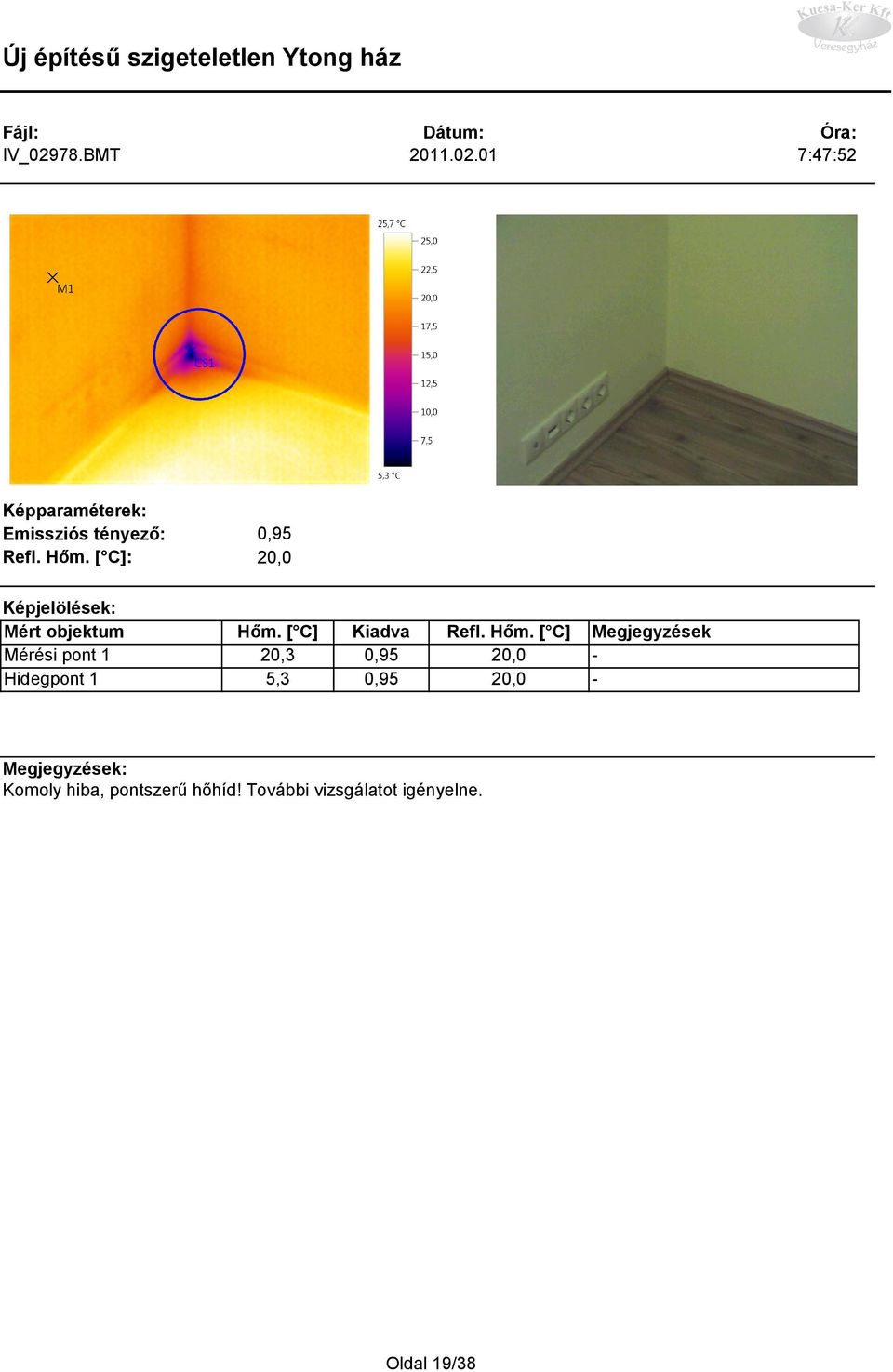

19 IV_02978.BMT :47:52 Refl. : 20,3 5,3 Refl. Komoly hiba, pontszerű hőhíd! További vizsgálatot igényelne. Oldal 19/38

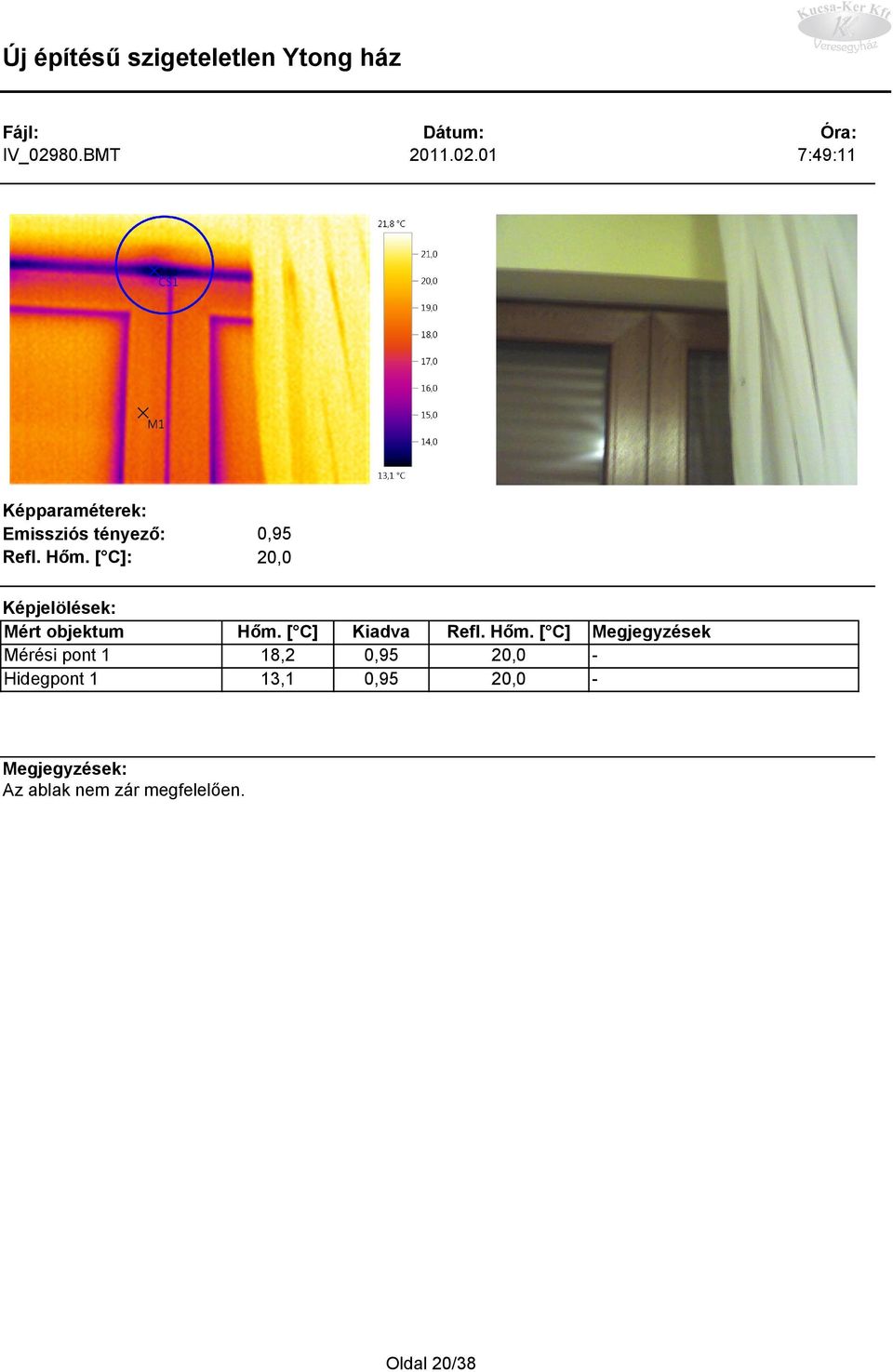

20 IV_02980.BMT :49:11 Refl. : 18,2 13,1 Refl. Az ablak nem zár megfelelően. Oldal 20/38

21 IV_02982.BMT :52:03 Refl. : 19,2 13,6 Refl. Komoly hiba, a koszorú szigetelése nem megfelelő Oldal 21/38

22 IV_02984.BMT :54:58 Refl. : Hidegpont 2 Melegpont 1 20,3 14,3 15,3 27,5 Refl. Komoly hiba, a tető szigetelése nem zár rá a falazatra Oldal 22/38

23 IV_02985.BMT :55:08 Refl. : Hidegpont 2 18,5 10,0 10,9 Refl. Komoly hiba, a tető szigetelése nem zár rá a falazatra Oldal 23/38

24 IV_02987.BMT :56:03 Refl. : Hidegpont 2 20,1 17,4 10,8 Refl. A falazat és a beton koszorú hövezetése nem azonos (kevés a koszorú szigetelése), a tető szigetelés nem zár rá a falazatra Oldal 24/38

25 IV_02988.BMT :57:30 Refl. : Hidegpont 2 Melegpont 1 22,4 15,2 18,3 27,5 Refl. Az ablak beépítésénél kisebb hiba. Oldal 25/38

26 IV_02990.BMT :58:30 Refl. : 22,5 18,7 Refl. A falazat és a beton koszorú hövezetése nem azonos (kevés a koszorú szigetelése) Oldal 26/38

27 IV_02993.BMT :00:16 Refl. : 22,8 18,1 Refl. A falazat és a beton koszorú hövezetése nem azonos (kevés a koszorú szigetelése) Oldal 27/38

28 IV_02994.BMT :00:23 Refl. : 23,4 17,6 Refl. A falazat és a beton koszorú hövezetése nem azonos (kevés a koszorú szigetelése) Oldal 28/38

29 IV_02995.BMT :00:48 Refl. : Melegpont 1 20,6 11,7 28,7 Refl. A tető szigetelése, nem zár rá a falra megfelelően. Oldal 29/38

30 IV_02997.BMT :01:19 Refl. : Hidegpont 2 23,1 16,0 19,2 Refl. Elmozdult szigetelés Oldal 30/38

31 IV_02998.BMT :01:34 Refl. : 16,1 6,6 Refl. Az ajtó nem záródik megfelelően. Oldal 31/38

32 IV_02999.BMT :02:05 Refl. : 15,8 4,1 Refl. Az ajtó nem záródik megfelelően. Oldal 32/38

33 IV_03001.BMT :02:44 Refl. : Melegpont 1 21,7 12,7 28,3 Refl. A falazat és a beton koszorú hövezetése nem azonos (kevés a koszorú szigetelése) Oldal 33/38

34 IV_03003.BMT :03:04 Refl. : 21,6 16,8 Refl. A szigetelés kissé elmozdult, vagy átnedvesedett. Oldal 34/38

35 IV_03004.BMT :03:21 Refl. : 17,5 6,1 Refl. Illesztési hiba, az ajtó nem megfelelően záródik. Oldal 35/38

36 IV_03005.BMT :04:28 Refl. : Melegpont 1 23,5 18,8 29,6 Refl. Gk rakasztási tapasz helyek jól kivehetőek. Oldal 36/38

37 IV_03008.BMT :11:44 Refl. : Melegpont 1 23,3 30,4 Refl. Fűtési csővek a falazatban Értékelés: A felmérést végző közölt adatai csak és kizárólag tájékoztatás jellegűek, semmilyen műszaki vagy jogi eljárásban dokumentációként fel nem használható! A megrendelő kérésére hő kamera segítségével, tanácsadást végeztem a tárgyi családi házon. A képek feldolgozása esetén az X1es pont minden esetben a képen szereplő az adott felületjellemző hőm értékét mutatja. A többi pont, vagy felület az adott kép en látható eltéréseket (hibákat) mutatja. Ytong szerkezetű, homlokzati szigetelés nélküli családi ház. A Terveken nem szerepelt sem homlokzati, sem lábazati hőszigetelés, így nem is valósult meg. A nyílászárók egy része nem zár megfelelően, javaslom a beállításukat. Az emeleti fűtő panelek végén és a homlokzati falazat közötti részen a tető hőszigetelés nem megfelelően lett berakva. A mennyezeti részen a szigetelést több helyen elmozdították. A szomszédos épületrész felöli beton épület szerkezetek nincsenek hő szigetelve, de a szomszédos ingatlanokat nem fűtik, így erre is szökik a meleg. Javaslom a ház homlokzati hőszigetelését. Az alábbiakban küldök egy diagramot, amelyen megtekinthetőek a harmatponti (párakicsapódás) értékek. Oldal 37/38

38 Az alábbiakban küldök egy diagramot, amelyen megtekinthetőek a harmatponti (párakicsapódás) értékek. Érsd: 20c os levegő hőm, 70% páratartalom esetén minden 14c vagy ennél hidegebb felületen párakicsapódás jön létre , Kovács Balázs Oldal 38/38
