1 Az alaptól a belsőépítészetig Xella szerkezetek a gyakorlatban Xella Magyarország Kft május

2 Külső határoló szerkezetek P2-0,5 NF+GT 600x200x250 U=0.44 W/m2K P2-0,5 NF+GT 600x200x300 U=0.37 W/m2K P2-0,5 NF+GT 600x200x375 U=0.30 W/m2K P2-0,4 NF+GT 600x200x300 A+ U=0.31 W/m2K P2-0,4 NF+GT 600x200x375 A+ U=0.25 W/m2K 2

3 Falazatok Teljes felületű habarcsterítés NF+GT elemek szoros nút-féder illesztés megfogó horony Habarcsterítő eszköz használata gyors, hatékony munkavégzést tesz lehetővé 3

4 Falazatok Rossz megoldás, mely jelentős mértékben csökkenti a falazat határfeszültségét, nyíróhajlító erők felvételét. A falazatban ébredő erők a habarcsrétegeken keresztül adódnak át elemek között! 4

5 Falazatok csatlakozása Acél bekötő tüskével, falazó habarcsba ágyazva A faltárcsa merev rögzítése, merev peremkapcsolatok kialakítása, tompa csatlakozás habarcskitöltéssel A falmező befogása szélterhek felvétele 5

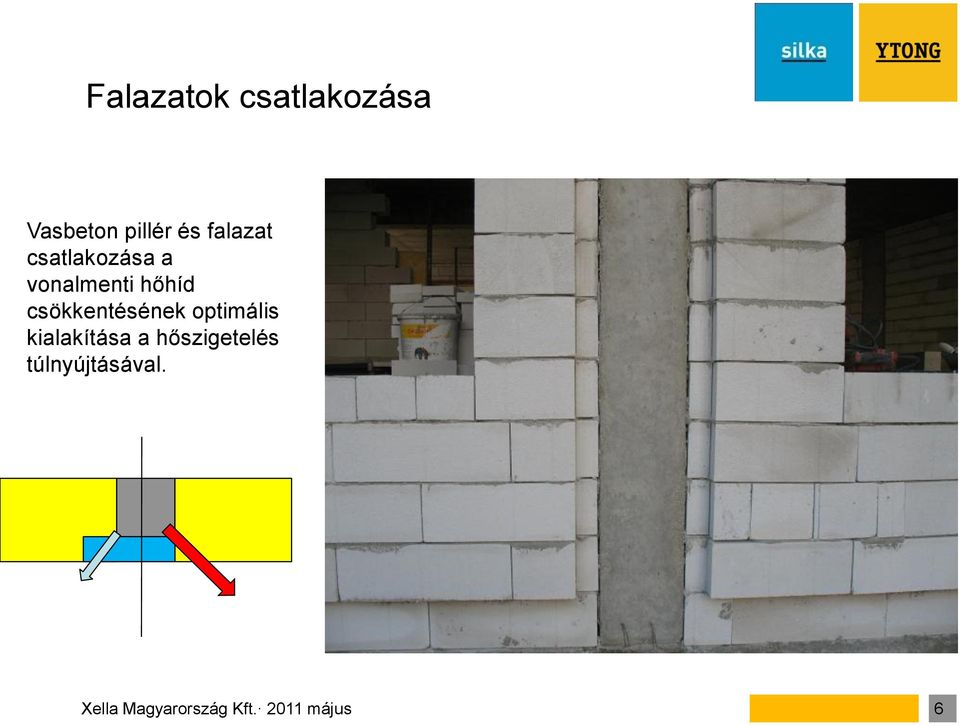

6 Falazatok csatlakozása Vasbeton pillér és falazat csatlakozása a vonalmenti hőhíd csökkentésének optimális kialakítása a hőszigetelés túlnyújtásával. 6

7 Parapet vasalat Eltérő terhelésű falszakaszokban ébredő feszültségek elvezetése húzószilárdság felvételére alkalmas megoldással. Ablak nyílások alatti falszakasz Jelentősen eltérő terhelésű falszakaszok találkozásánál 7

8 Parapet vasalat És van aki már hallott róla, de Ez így működik? 8

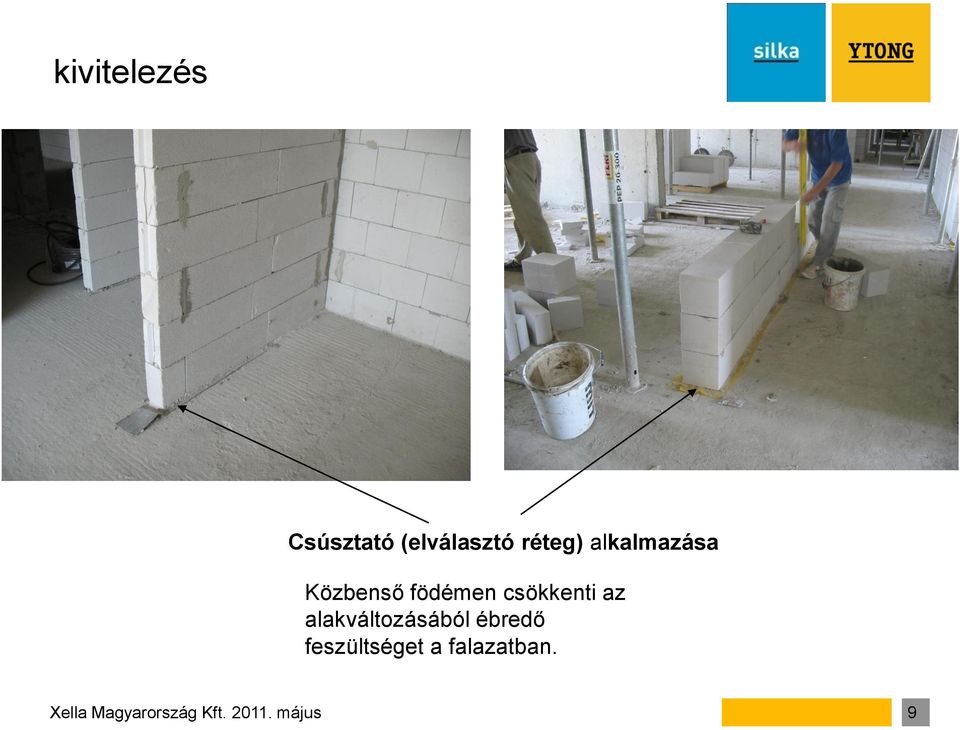

9 kivitelezés Csúsztató (elválasztó réteg) alkalmazása Közbenső födémen csökkenti az alakváltozásából ébredő feszültséget a falazatban. Xella Magyarország Kft május 9

10 válaszfalakak Térelhatárolás különböző funkciójú helyiségek között Közlekedő Lakások Helyiségek Gépészeti aknák Léghanggátlás Tűzállóság Stabilitás Megmunkálhatóság 10

11 válaszfalakak Rugalmas PUR ékeléssel Helytelen építési sorrend! Xella Magyarország Kft május 11

12 Vékony elemek alkalmazása Gépészeti strangok kialakítása Lakáselválasztó fal Silka HML 300 Válaszfalak: Ytong Pve 100,125,150 Silka HML 100 NF Gépészeti akna fal: Silka V

13 Vékony elemek alkalmazása Gépészeti strangok kialakítása Lakáselválasztó fal Silka HM 250 Közlekedő-lakások közötti fal Silka HM 200 Gépészeti akna fal: Silka HML 100 NF Silka HM 150 NF+GT valamint Ytong Pef 600x200x50 Ytong Pef 600x200x75 13

14 Vékony elemek alkalmazása -Karcsú, nem állékony szerkezet - Az elemkötés szabályai nem tarthatók be - Rögzítés, ragasztás szükséges. 14

15 Vakolatok Hagyományos mész-cement kötőanyagú Gipsz kötőanyagú vékonyvakolatok Helyszínen kevert Az adalék és a kötőanyagok változó minősége miatt csak korlátozottan javasolt előkevert készvakolatok Könnyű alapvakolatok: hidraulikus kötésű, kis sűrűségű < 1300 kg/m3 és nagy rugalmasságú E< N/m2 előkevert zsákos készvakolatok Beltéri vékonyvakolat Testsűrűség= 800 kg/m3 Optimális tapadó és nyírószilárdság Kismértékű zsugorodás Kézi és gépi felhordás Gazdaságos anyagfelhasználás Egy rétegben is felhordható, festésre kész felület Beltéri vakolat - Hvb8 A hagyományos falazatoknál gazdaságosabb, vékonyabb rétegek, a pontos felületek miatt. Xella Magyarország Kft május 15

16 vakolatok - Gyártói előírások szárazon előkevert habarcsok és vakolatok feldolgozására Gyári előállítású készvakolatokra ÖNORM falazóelem Vízszintes és függőleges, 5mm-nél szélesebb üres fugák átvakolása tilos! A teljes felület élhibáit, üregeit hiányos fugáit, legalább 3 nappal a vakolás megkezdése előtt síkra kell igazítani! vakolat tapadó felület hajszálrepedés üres fuga Fontos! Kerülni kell a vékony 1-3 mm vastag rétegek, glettek közvetlen alkalmazását. 16

17 vakolatok Alkalmazott vakolat vastagság: Az alapfelület pontossága, A vakoló anyag összetétele, Gyártói előírás alapján, a minimális réteg vastagság kialakításával. Fontos! Kerülni kell a vékony 1-3 mm vastag rétegek, glettek közvetlen alkalmazását. 17

18 vakolatok Vakolaterősítő üvegszövet háló alkalmazása Beágyazott üvegszövet kivitelezése Gipszes beltéri vakolatokhoz. Az ágyazó réteg 2/3 vastagságában Min:25 cm átfedéssel Friss a frissben technikával. max:20 m2 Rásimított üvegszövet kivitelezése Cementes-mészvakolatokhoz. Az alapvakolat megkötése után A felkent rétegben teljesen beágyazva Gyártó által megadott rétegvastagsággal A vakolaterősítés célja a vakolatrepedés korlátozása a még nem káros mértékre. A vakolatba ágyazott drótháló vagy üvegszövet nem tudja teljes biztonsággal megakadályozni a repedésképződést, de annak kockázatát csökkenti. ÖNORM.B pont 18

19 vakolatok Falfűtés esetén: Gyártói technológiai utasítások A teljes felületen vakolaterősítő háló elhelyezésével Pl. LB Thermowand 19

20 Hőszigetelés Ytong Multipor lapokkal Külső oldali hőszigetelés Alulról hűlő födémeknél Magastető szigetelésnél Lapostető szigetelésnél Falak belső oldali hőszigetelésére 20

21 Ytong Multipor kivitelezés Hőszigetelés és tűzállóság Alulról hűlő födém U W/m2K 20 cm vtg vasbeton 2, cm Ytong Multipor 0, cm Ytong Multipor 0, cm Ytong Multipor 0,28 21

22 Ytong Multipor kivitelezés Felület előkészítése Teljes felületű ragasztás, akár dűbelezés nélkül is. Stabil, esztétikus felület 22

23 Ytong Multipor kivitelezés Felületképzés megoldásai: 1.látszó felülettel 2. közvetlen festéssel 3. Ágyazórétegbe elhelyezett üvegszálerősítésű hálózással 23

24 Hőszigetelés Ytong Multipor lapokkal Alulról hűlő szerkezet, árkád födémek, fűtetlen terek nem éghető hőszigetelése: 24

25 Köszönöm a figyelmüket! 25

26 válaszfalak A falazat minősége. Helytelen áthidaló megoldás És a gépeszet 26

27 Lakáselválasztó falak Homlokzati fal csatlakozások A kerülő utas hatás megszakításával Közvetlen vasbeton pillér csatlakozással Xella Magyarország Kft május 27
