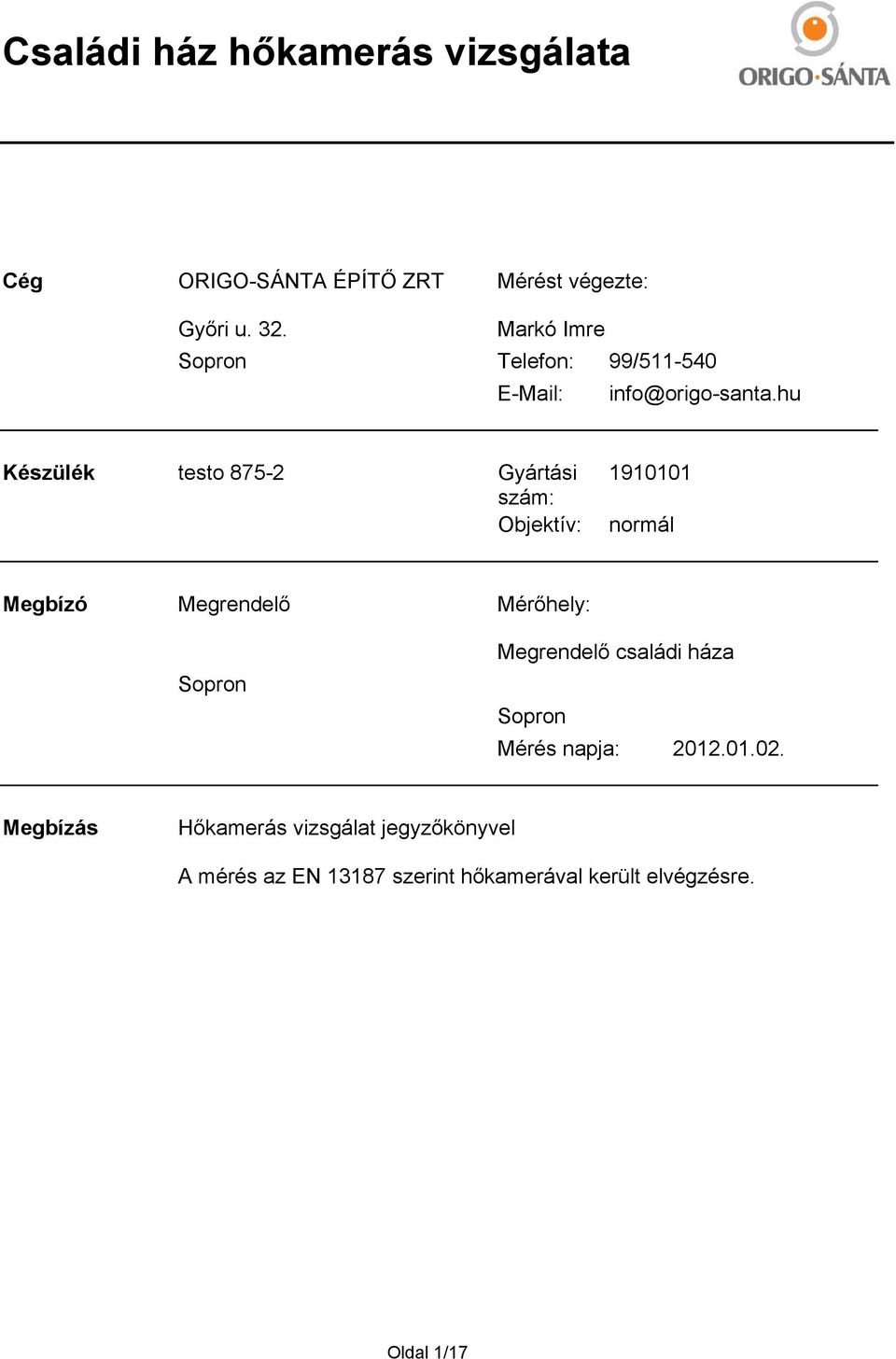

1 Cég ORIGOSÁNTA ÉPÍTŐ ZRT Győri u. 32. Sopron Mérést végezte: Markó Imre Telefon: 99/ Készülék testo 8752 Gyártási szám: Objektív: normál Megbízó Megrendelő Mérőhely: Sopron Megrendelő családi háza Sopron Mérés napja: Megbízás Hőkamerás vizsgálat jegyzőkönyvel A mérés az EN szerint hőkamerával került elvégzésre. Oldal 1/17

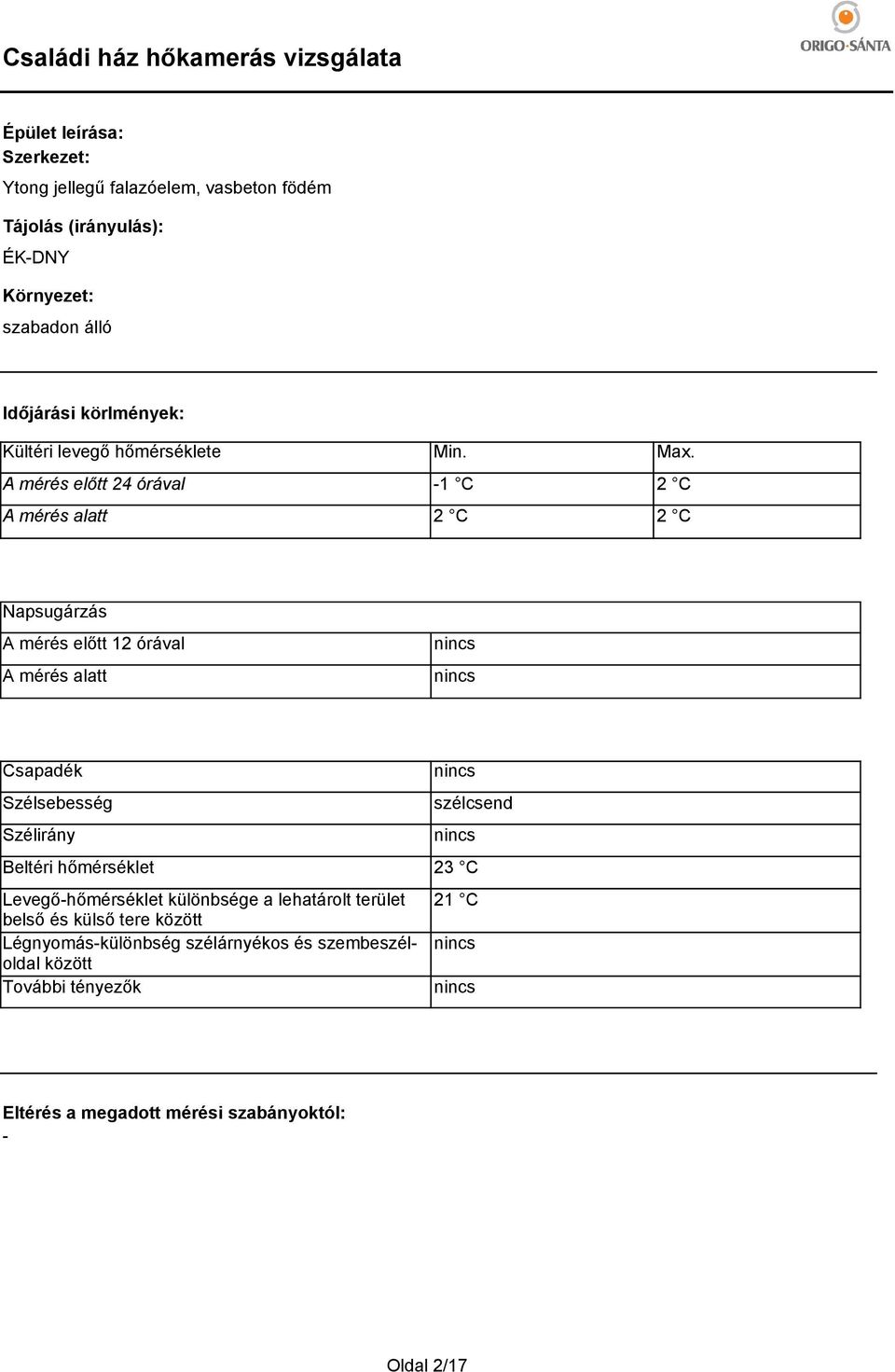

2 Épület leírása: Szerkezet: Ytong jellegű falazóelem, vasbeton födém Tájolás (irányulás): ÉKDNY Környezet: szabadon álló Időjárási körlmények: Kültéri levegő hőmérséklete A mérés előtt 24 órával A mérés alatt Min. 1 C 2 C Max. 2 C 2 C Napsugárzás A mérés előtt 12 órával A mérés alatt nincs nincs Csapadék Szélsebesség Szélirány Beltéri hőmérséklet Levegőhőmérséklet különbsége a lehatárolt terület belső és külső tere között Légnyomáskülönbség szélárnyékos és szembeszéloldal között További tényezők nincs szélcsend nincs 23 C 21 C nincs nincs Eltérés a megadott mérési szabányoktól: Oldal 2/17

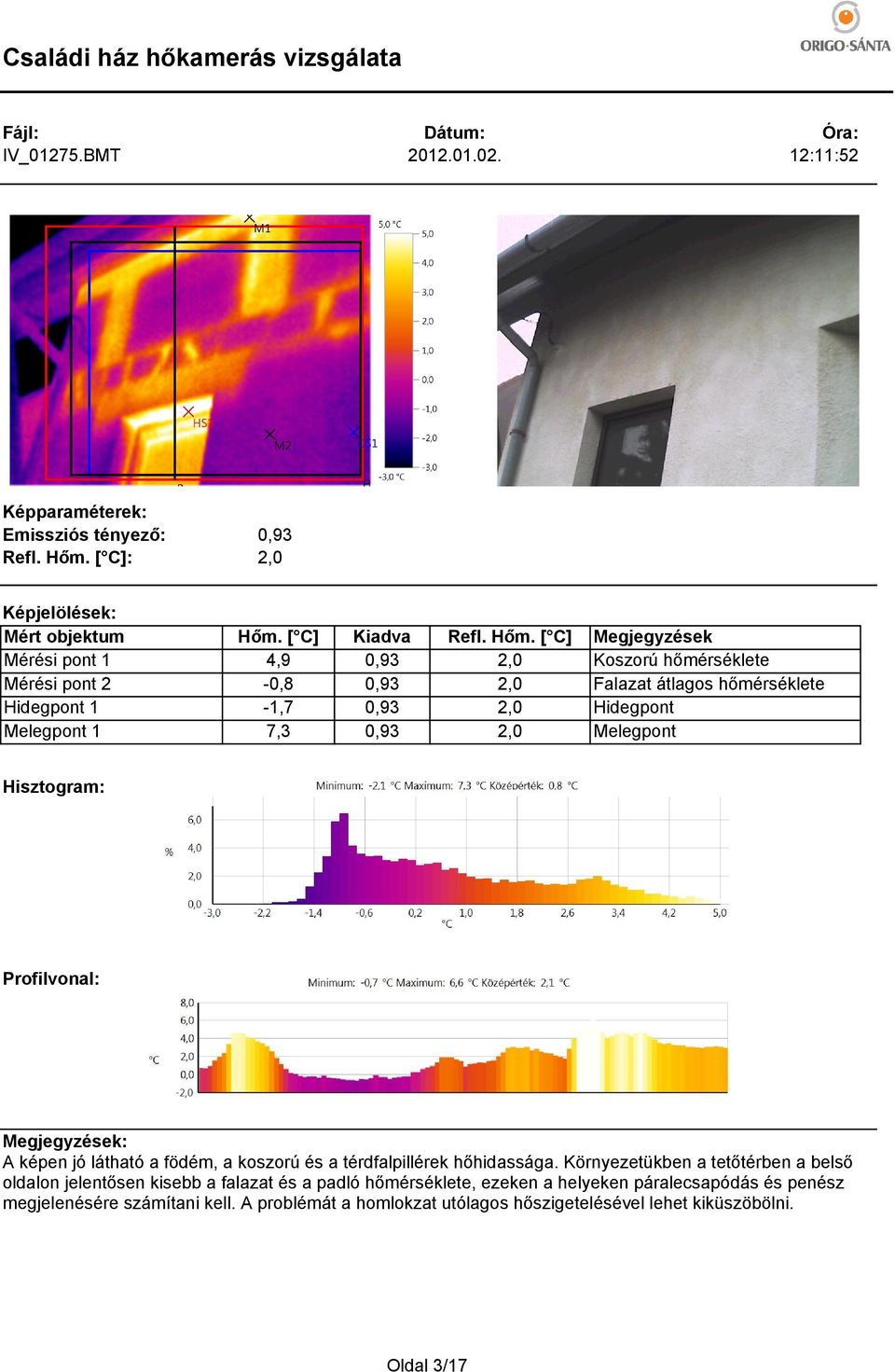

3 IV_01275.BMT :11:52 Mérési pont 1 Mérési pont 2 4,9 0,8 1,7 7,3 Koszorú hőmérséklete Falazat átlagos hőmérséklete Hidegpont Melegpont A képen jó látható a födém, a koszorú és a térdfalpillérek hőhidassága. Környezetükben a tetőtérben a belső oldalon jelentősen kisebb a falazat és a padló hőmérséklete, ezeken a helyeken páralecsapódás és penész megjelenésére számítani kell. A problémát a homlokzat utólagos hőszigetelésével lehet kiküszöbölni. Oldal 3/17

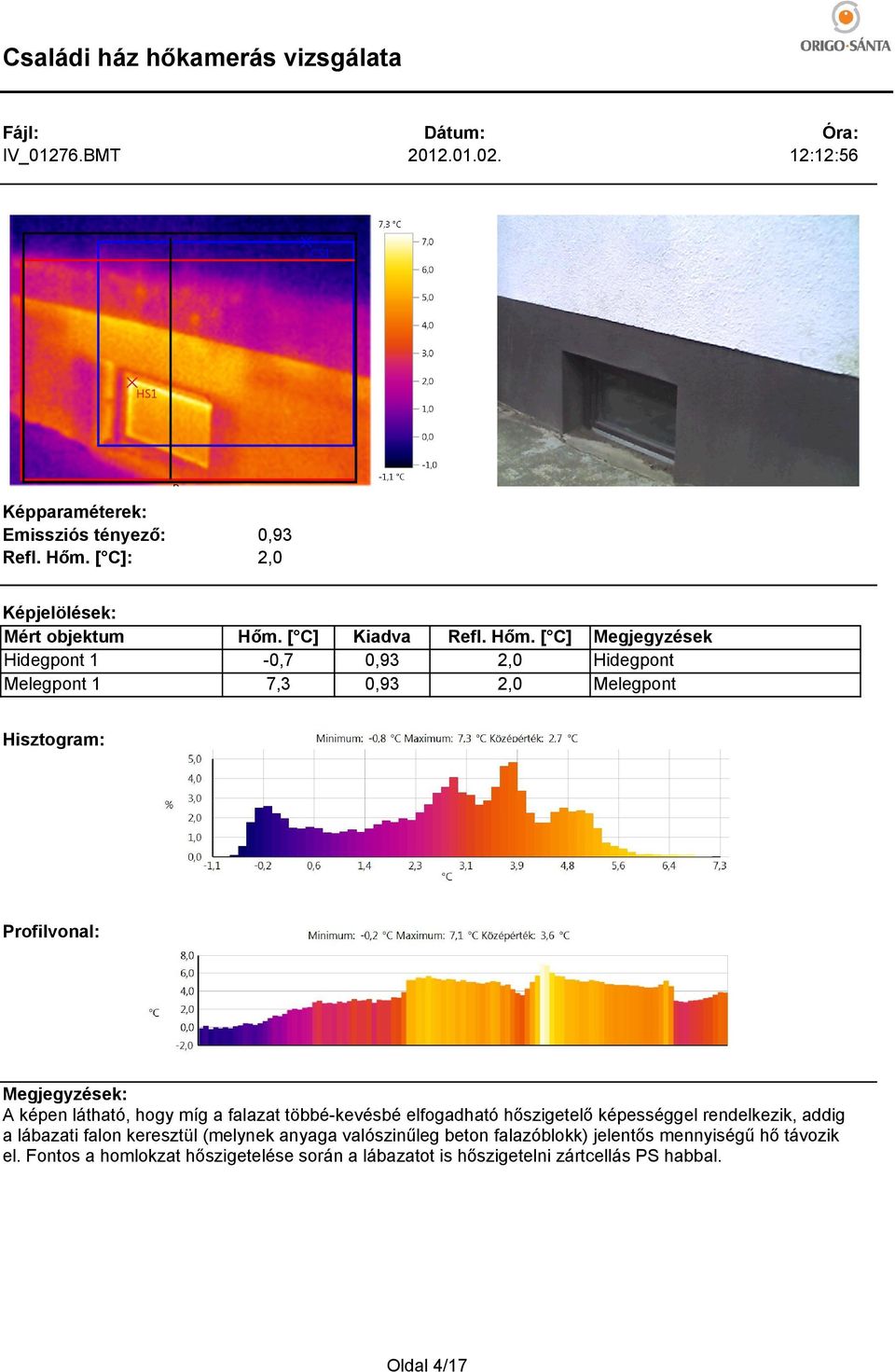

4 IV_01276.BMT :12:56 0,7 7,3 Hidegpont Melegpont A képen látható, hogy míg a falazat többékevésbé elfogadható hőszigetelő képességgel rendelkezik, addig a lábazati falon keresztül (melynek anyaga valószinűleg beton falazóblokk) jelentős mennyiségű hő távozik el. Fontos a homlokzat hőszigetelése során a lábazatot is hőszigetelni zártcellás PS habbal. Oldal 4/17

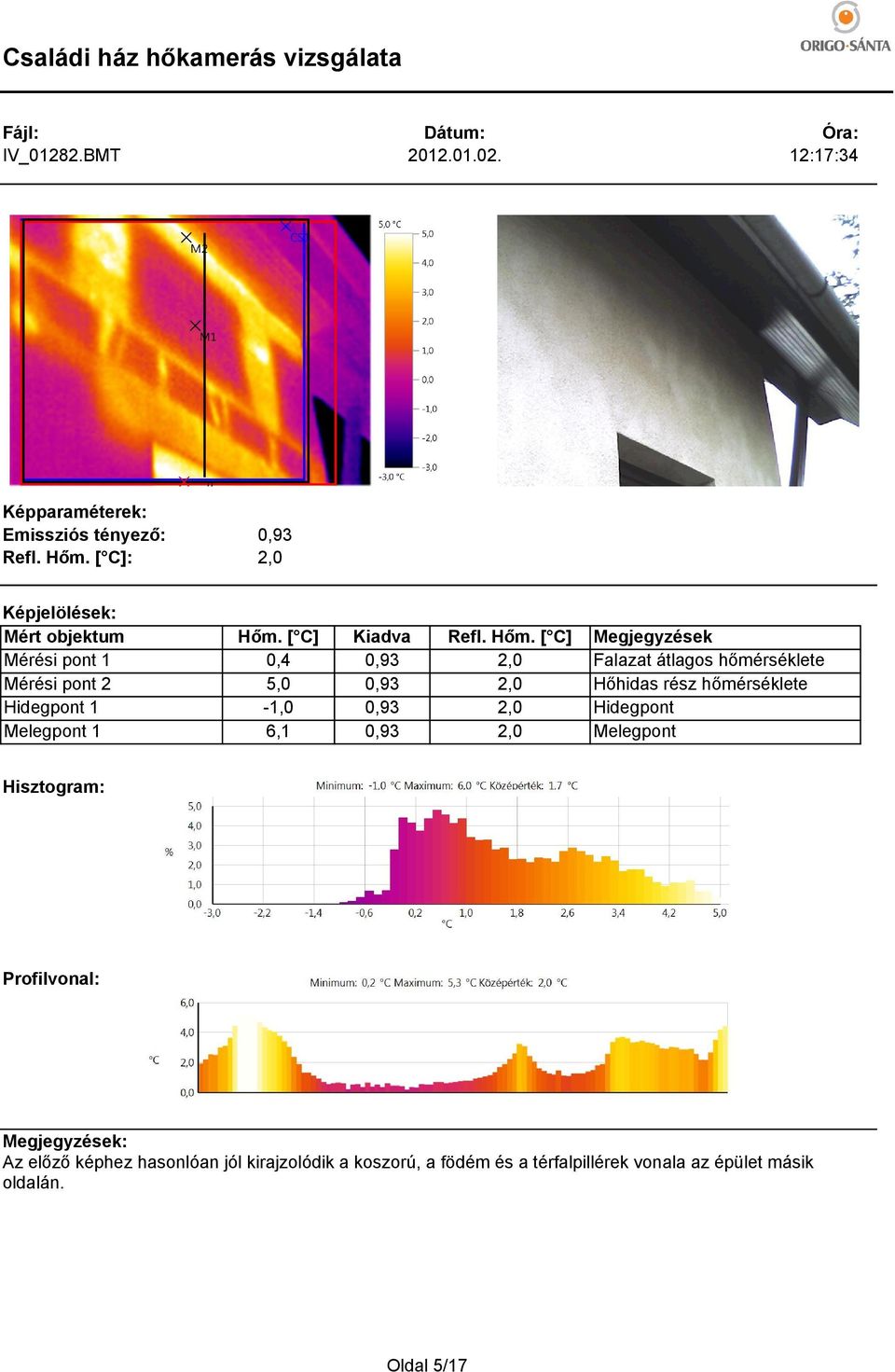

5 IV_01282.BMT :17:34 Mérési pont 1 Mérési pont 2 0,4 5,0 1,0 6,1 Falazat átlagos hőmérséklete Hőhidas rész hőmérséklete Hidegpont Melegpont Az előző képhez hasonlóan jól kirajzolódik a koszorú, a födém és a térfalpillérek vonala az épület másik oldalán. Oldal 5/17

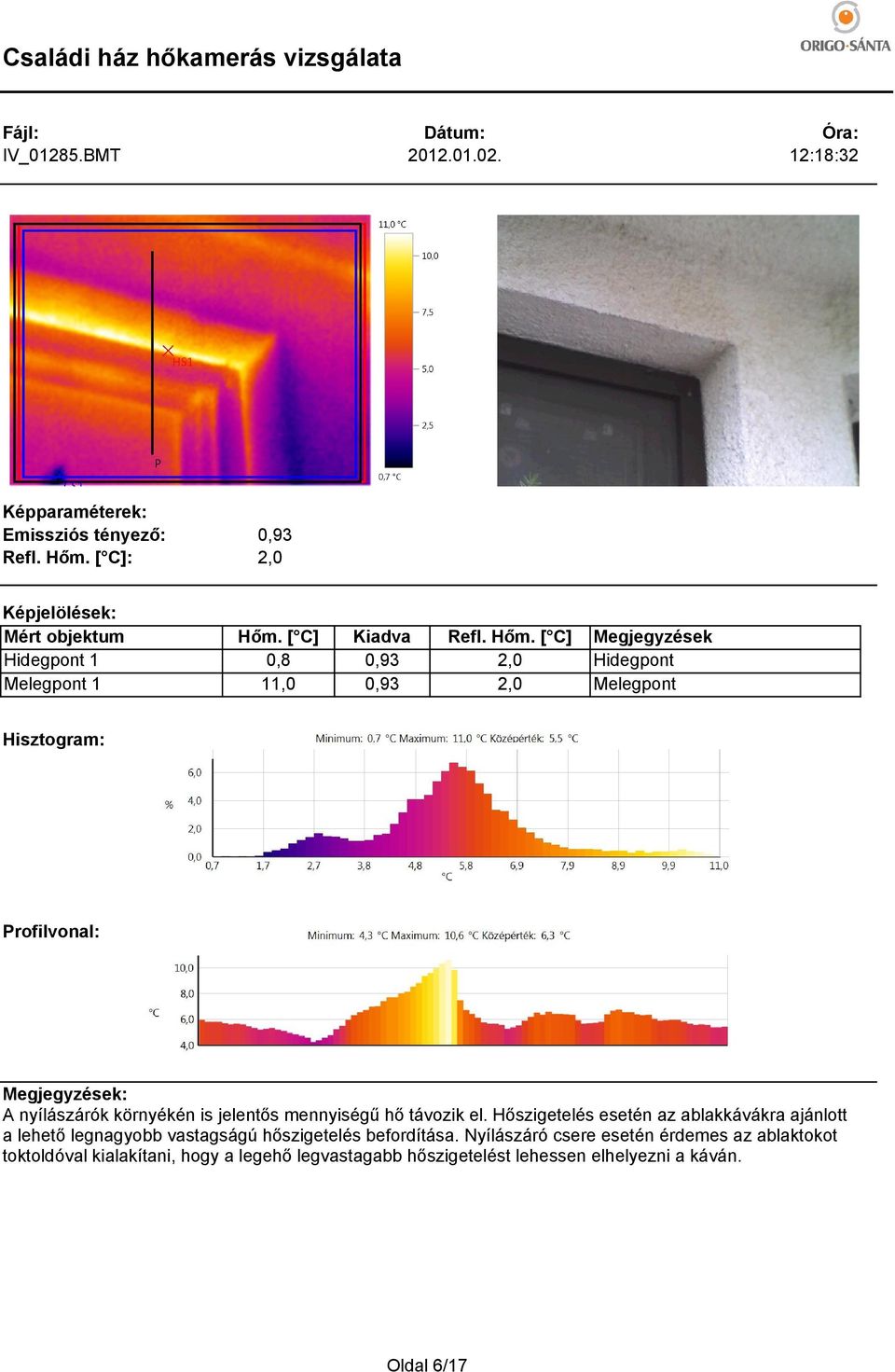

6 IV_01285.BMT :18:32 0,8 11,0 Hidegpont Melegpont A nyílászárók környékén is jelentős mennyiségű hő távozik el. Hőszigetelés esetén az ablakkávákra ajánlott a lehető legnagyobb vastagságú hőszigetelés befordítása. Nyílászáró csere esetén érdemes az ablaktokot toktoldóval kialakítani, hogy a legehő legvastagabb hőszigetelést lehessen elhelyezni a káván. Oldal 6/17

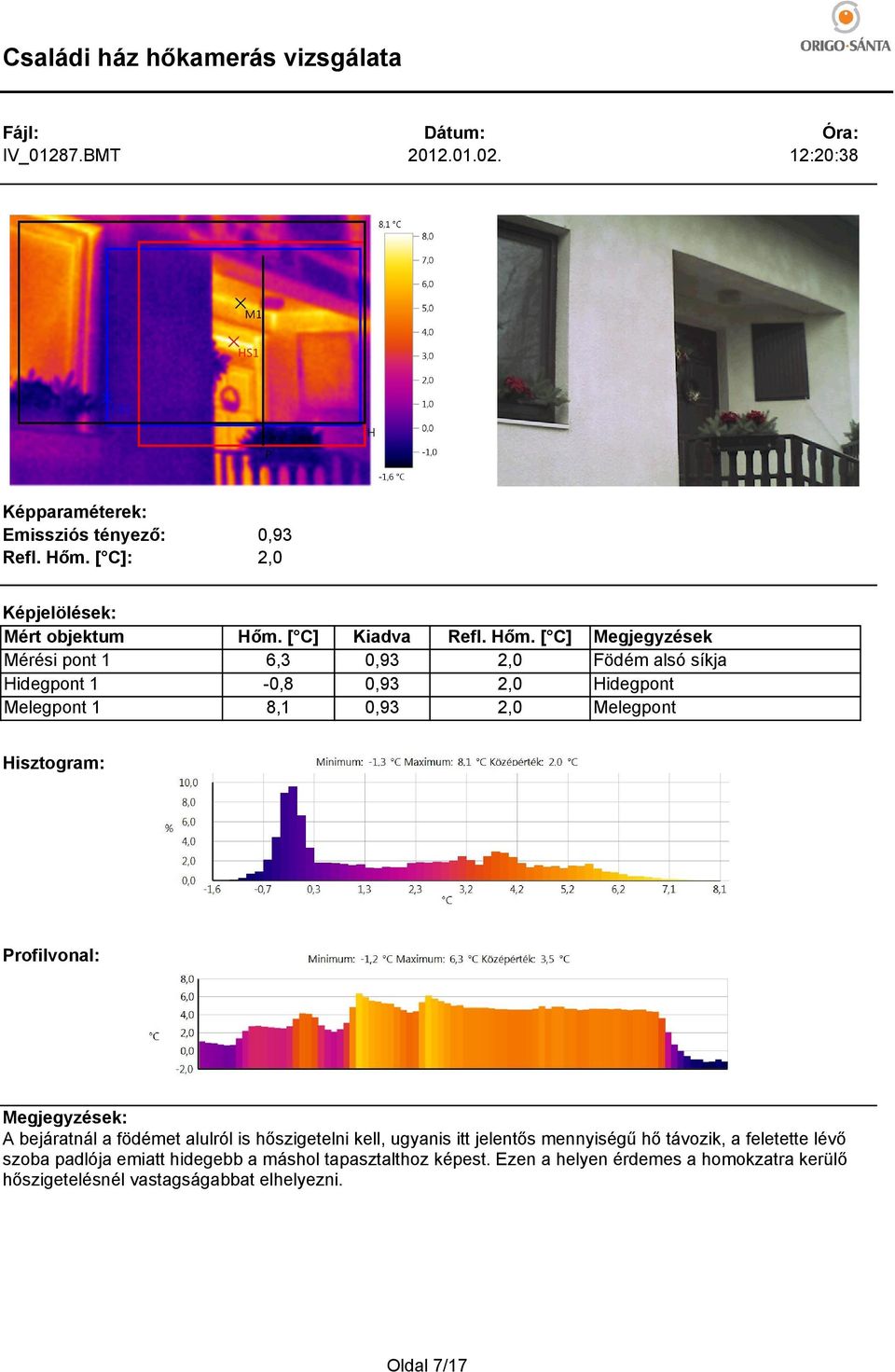

7 IV_01287.BMT :20:38 Mérési pont 1 6,3 0,8 8,1 Födém alsó síkja Hidegpont Melegpont A bejáratnál a födémet alulról is hőszigetelni kell, ugyanis itt jelentős mennyiségű hő távozik, a feletette lévő szoba padlója emiatt hidegebb a máshol tapasztalthoz képest. Ezen a helyen érdemes a homokzatra kerülő hőszigetelésnél vastagságabbat elhelyezni. Oldal 7/17

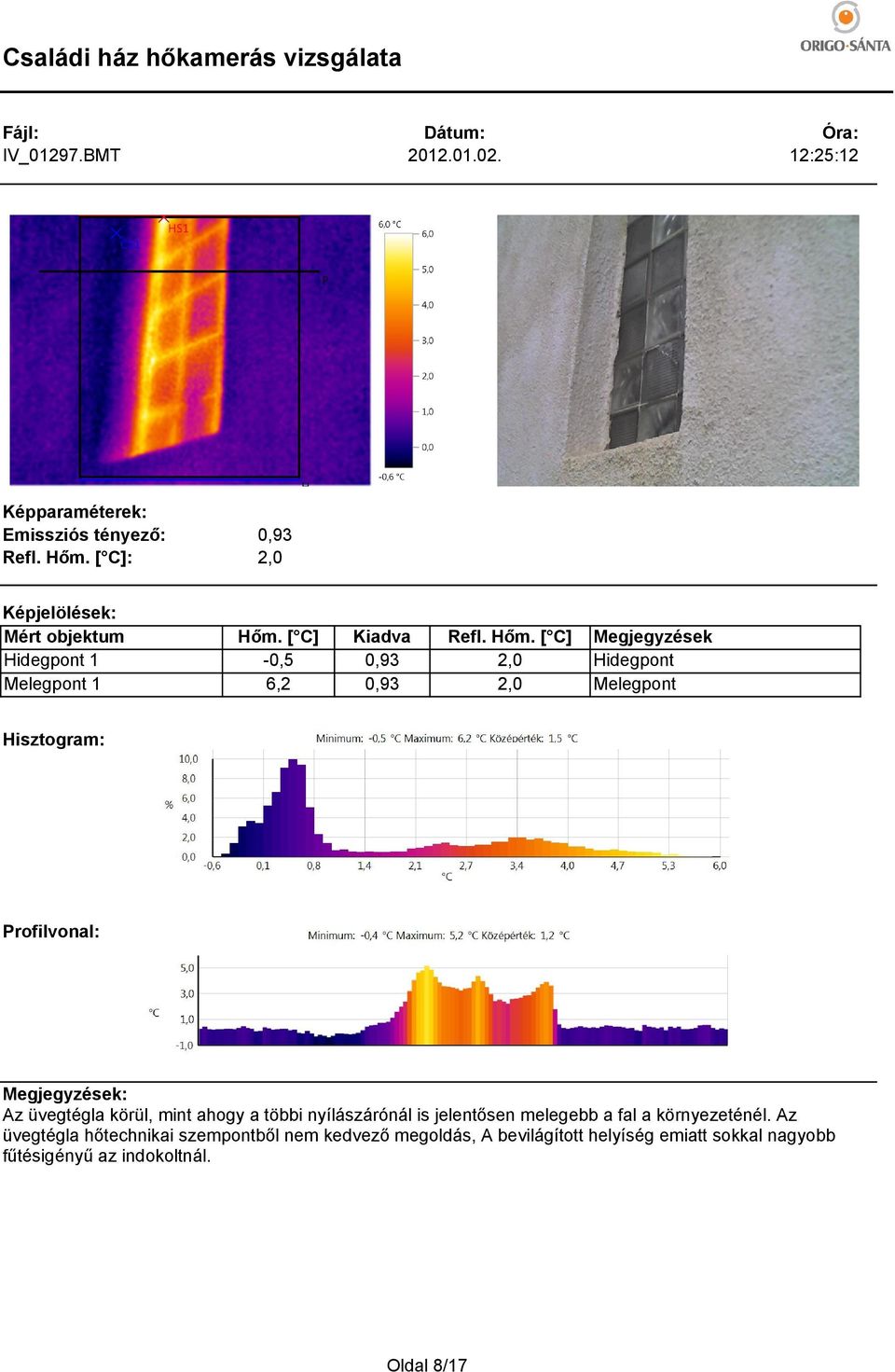

8 IV_01297.BMT :25:12 0,5 6,2 Hidegpont Melegpont Az üvegtégla körül, mint ahogy a többi nyílászárónál is jelentősen melegebb a fal a környezeténél. Az üvegtégla hőtechnikai szempontből nem kedvező megoldás, A bevilágított helyíség emiatt sokkal nagyobb fűtésigényű az indokoltnál. Oldal 8/17

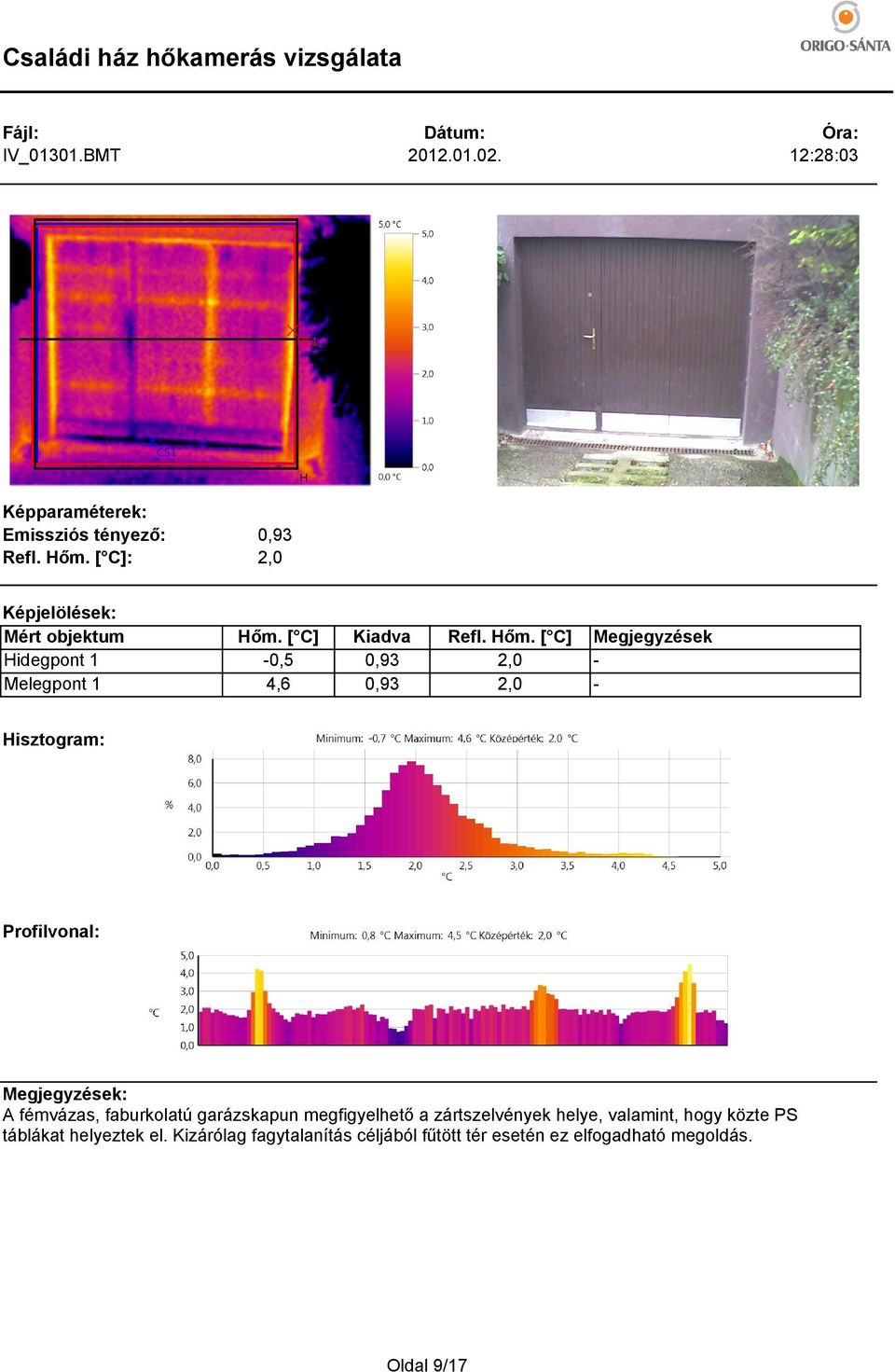

9 IV_01301.BMT :28:03 0,5 4,6 A fémvázas, faburkolatú garázskapun megfigyelhető a zártszelvények helye, valamint, hogy közte PS táblákat helyeztek el. Kizárólag fagytalanítás céljából fűtött tér esetén ez elfogadható megoldás. Oldal 9/17

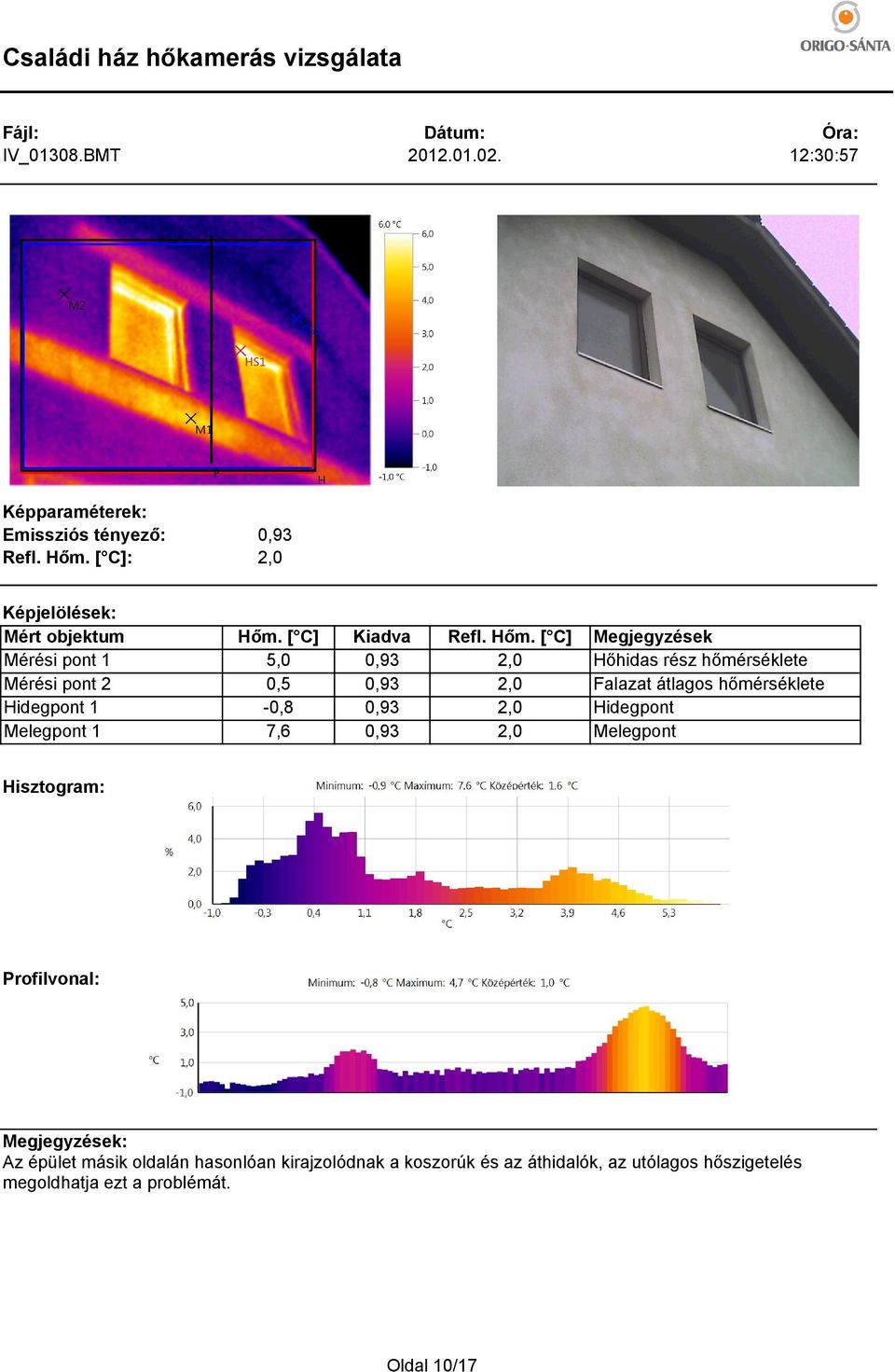

10 IV_01308.BMT :30:57 Mérési pont 1 Mérési pont 2 5,0 0,5 0,8 7,6 Hőhidas rész hőmérséklete Falazat átlagos hőmérséklete Hidegpont Melegpont Az épület másik oldalán hasonlóan kirajzolódnak a koszorúk és az áthidalók, az utólagos hőszigetelés megoldhatja ezt a problémát. Oldal 10/17

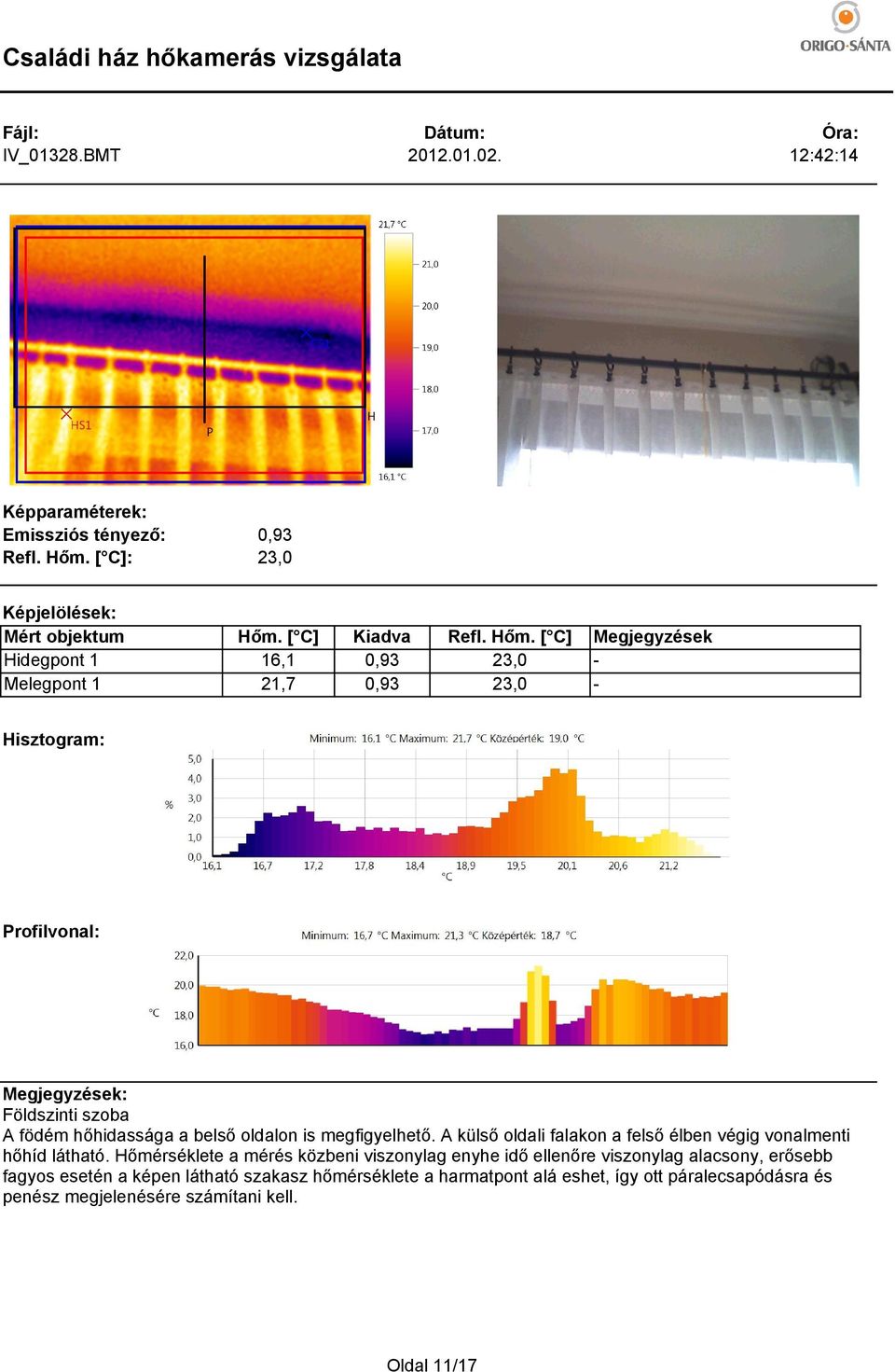

11 IV_01328.BMT :42:14 16,1 21,7 Földszinti szoba A födém hőhidassága a belső oldalon is megfigyelhető. A külső oldali falakon a felső élben végig vonalmenti hőhíd látható. Hőmérséklete a mérés közbeni viszonylag enyhe idő ellenőre viszonylag alacsony, erősebb fagyos esetén a képen látható szakasz hőmérséklete a harmatpont alá eshet, így ott páralecsapódásra és penész megjelenésére számítani kell. Oldal 11/17

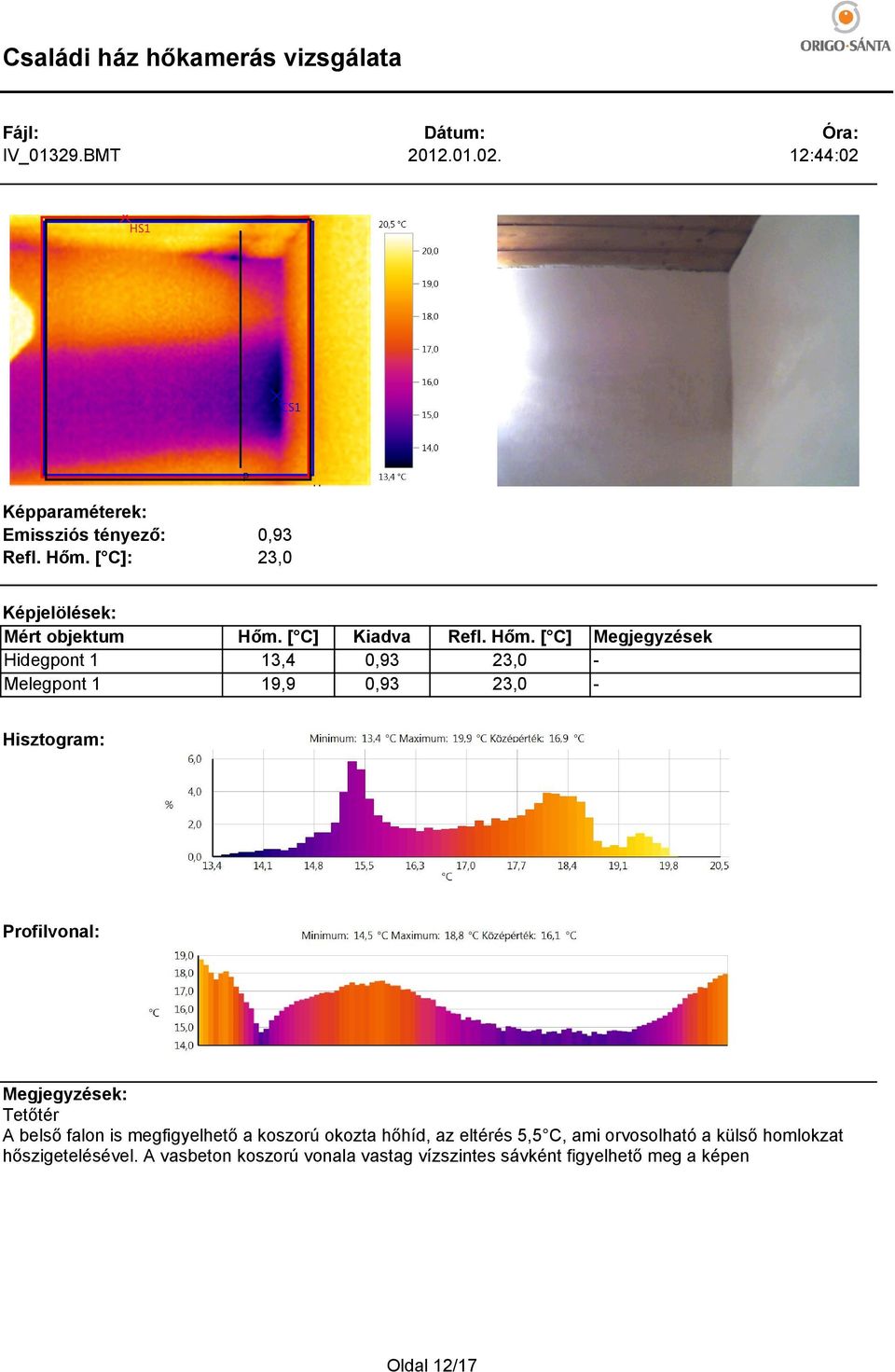

12 IV_01329.BMT :44:02 13,4 19,9 Tetőtér A belső falon is megfigyelhető a koszorú okozta hőhíd, az eltérés 5,5 C, ami orvosolható a külső homlokzat hőszigetelésével. A vasbeton koszorú vonala vastag vízszintes sávként figyelhető meg a képen Oldal 12/17

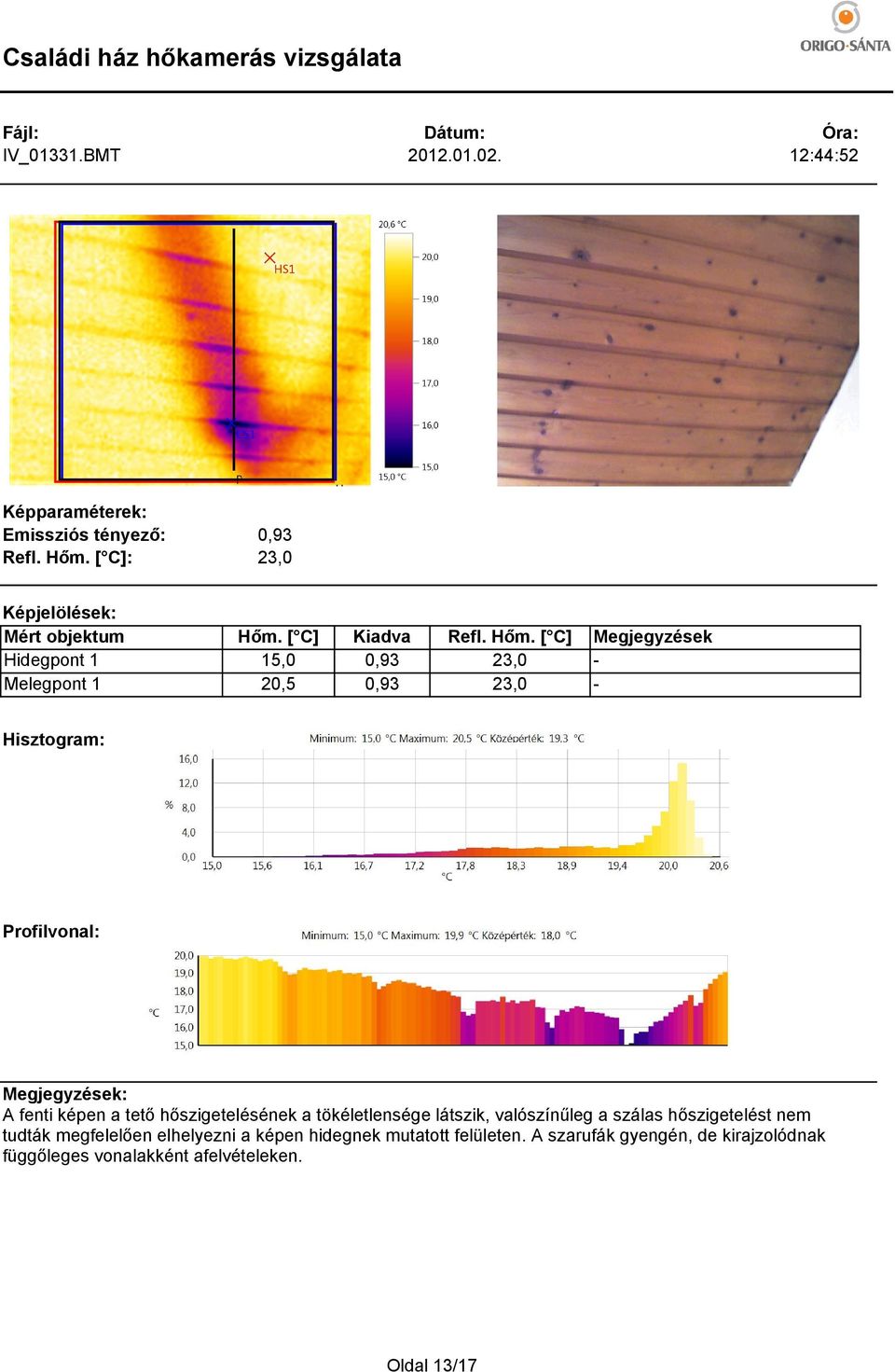

13 IV_01331.BMT :44:52 15,0 20,5 A fenti képen a tető hőszigetelésének a tökéletlensége látszik, valószínűleg a szálas hőszigetelést nem tudták megfelelően elhelyezni a képen hidegnek mutatott felületen. A szarufák gyengén, de kirajzolódnak függőleges vonalakként afelvételeken. Oldal 13/17

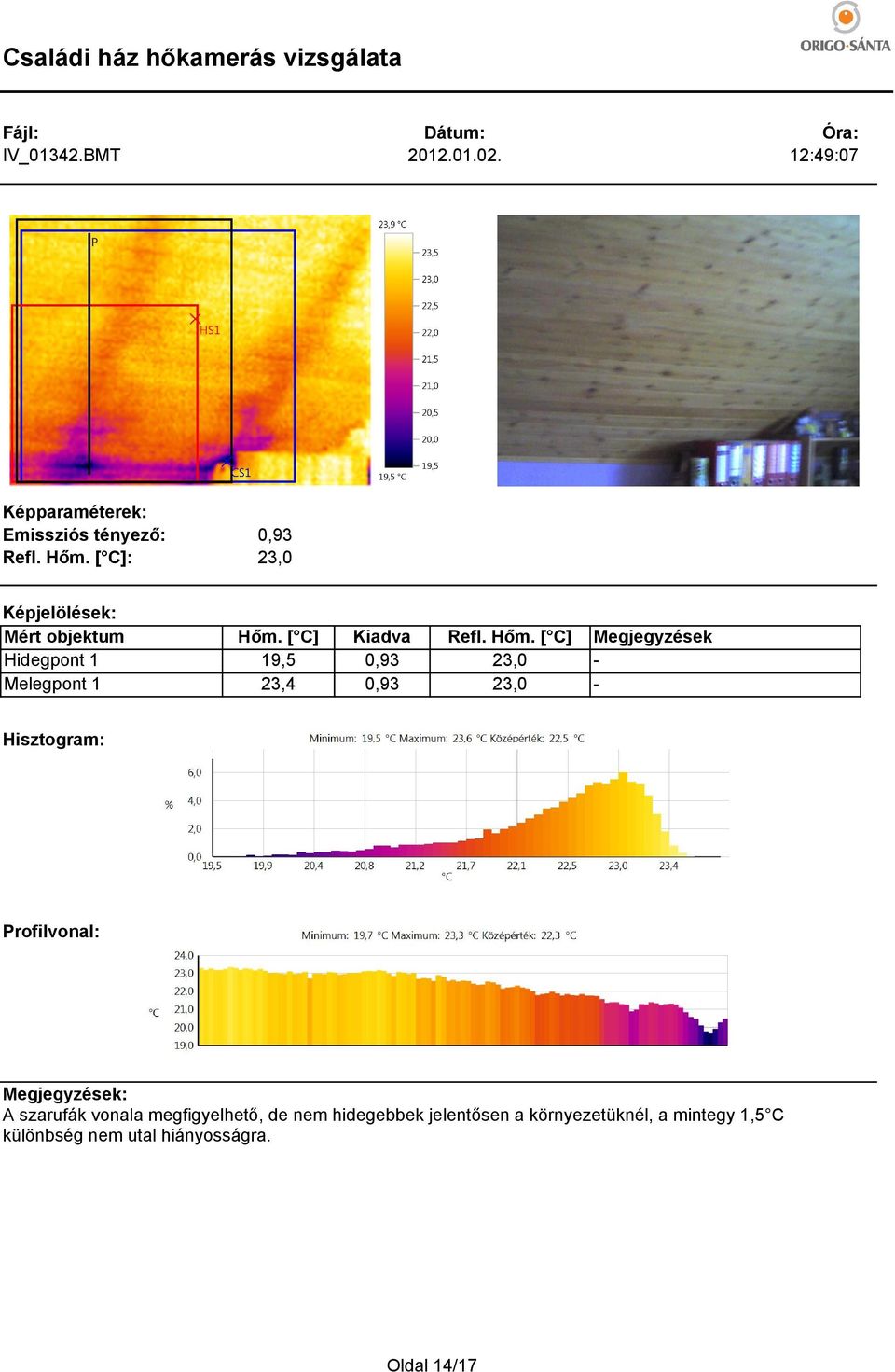

14 IV_01342.BMT :49:07 19,5 23,4 A szarufák vonala megfigyelhető, de nem hidegebbek jelentősen a környezetüknél, a mintegy 1,5 C különbség nem utal hiányosságra. Oldal 14/17

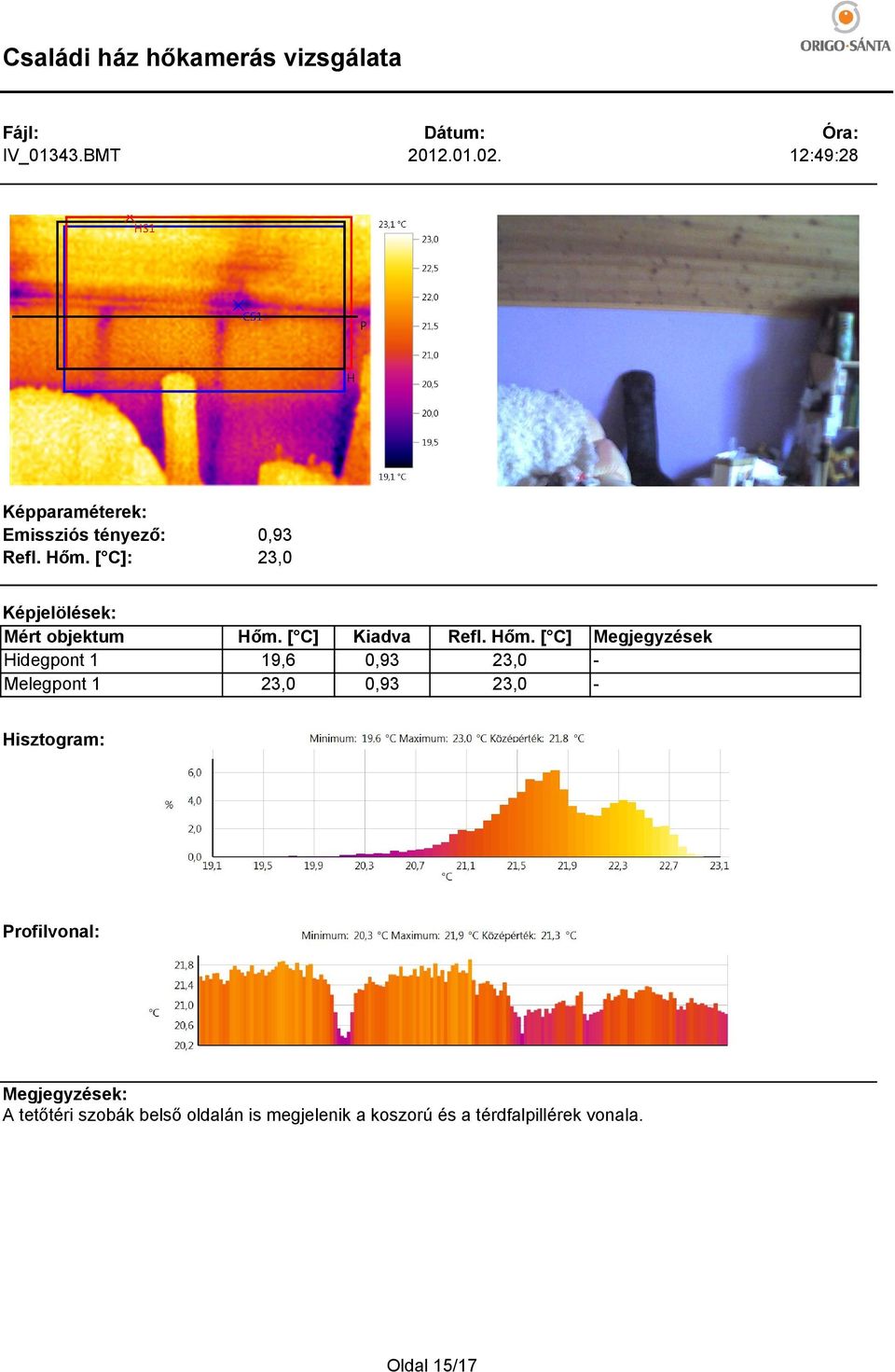

15 IV_01343.BMT :49:28 19,6 A tetőtéri szobák belső oldalán is megjelenik a koszorú és a térdfalpillérek vonala. Oldal 15/17

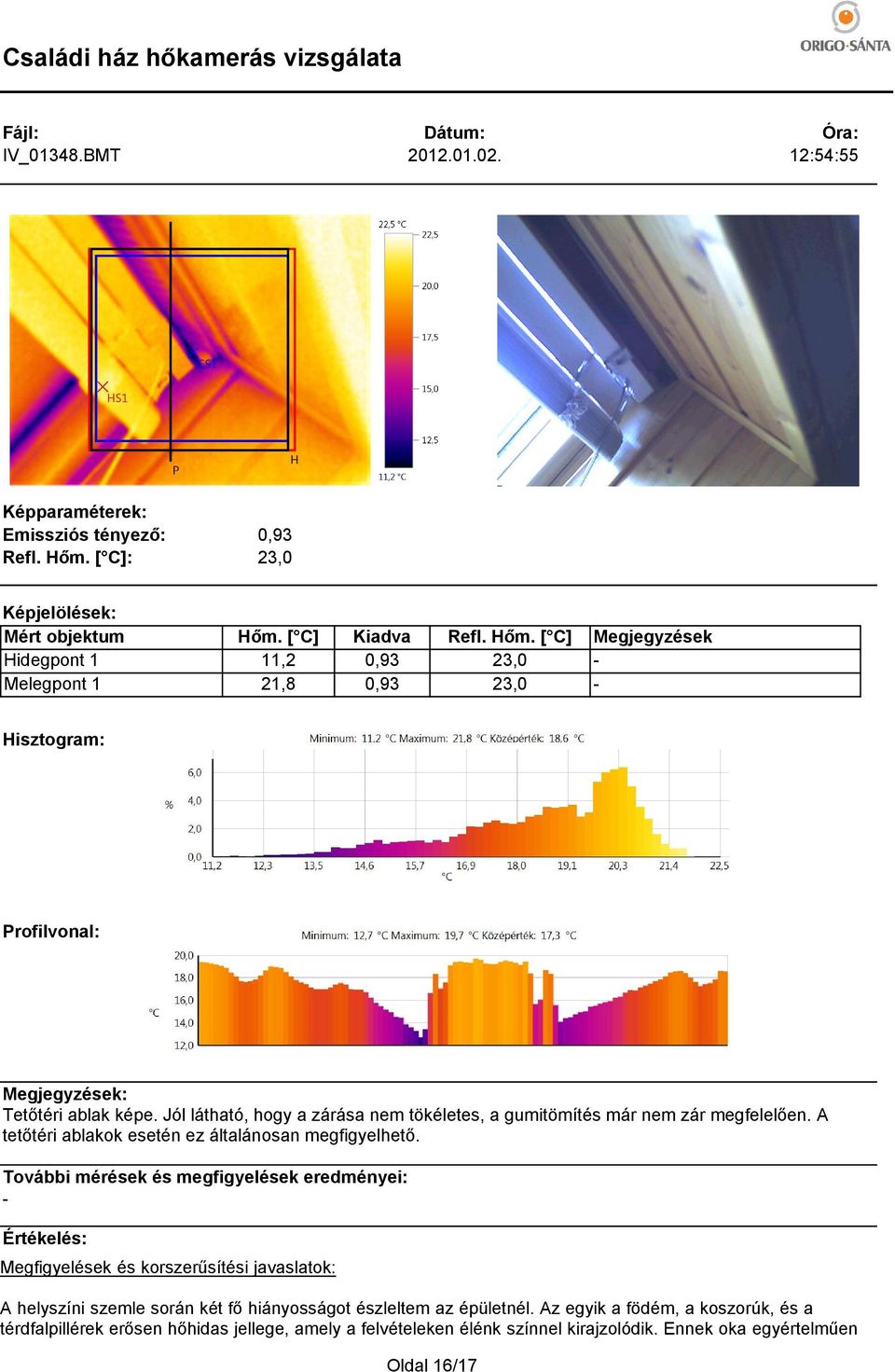

16 IV_01348.BMT :54:55 11,2 21,8 Tetőtéri ablak képe. Jól látható, hogy a zárása nem tökéletes, a gumitömítés már nem zár megfelelően. A tetőtéri ablakok esetén ez általánosan megfigyelhető. További mérések és megfigyelések eredményei: Értékelés: Megfigyelések és korszerűsítési javaslatok: A helyszíni szemle során két fő hiányosságot észleltem az épületnél. Az egyik a födém, a koszorúk, és a térdfalpillérek erősen hőhidas jellege, amely a felvételeken élénk színnel kirajzolódik. Ennek oka egyértelműen azok (vas)beton anyagára vezethető vissza, ugyanis az hőtechnikai szempontból lényegesen rosszabb Oldal 16/17

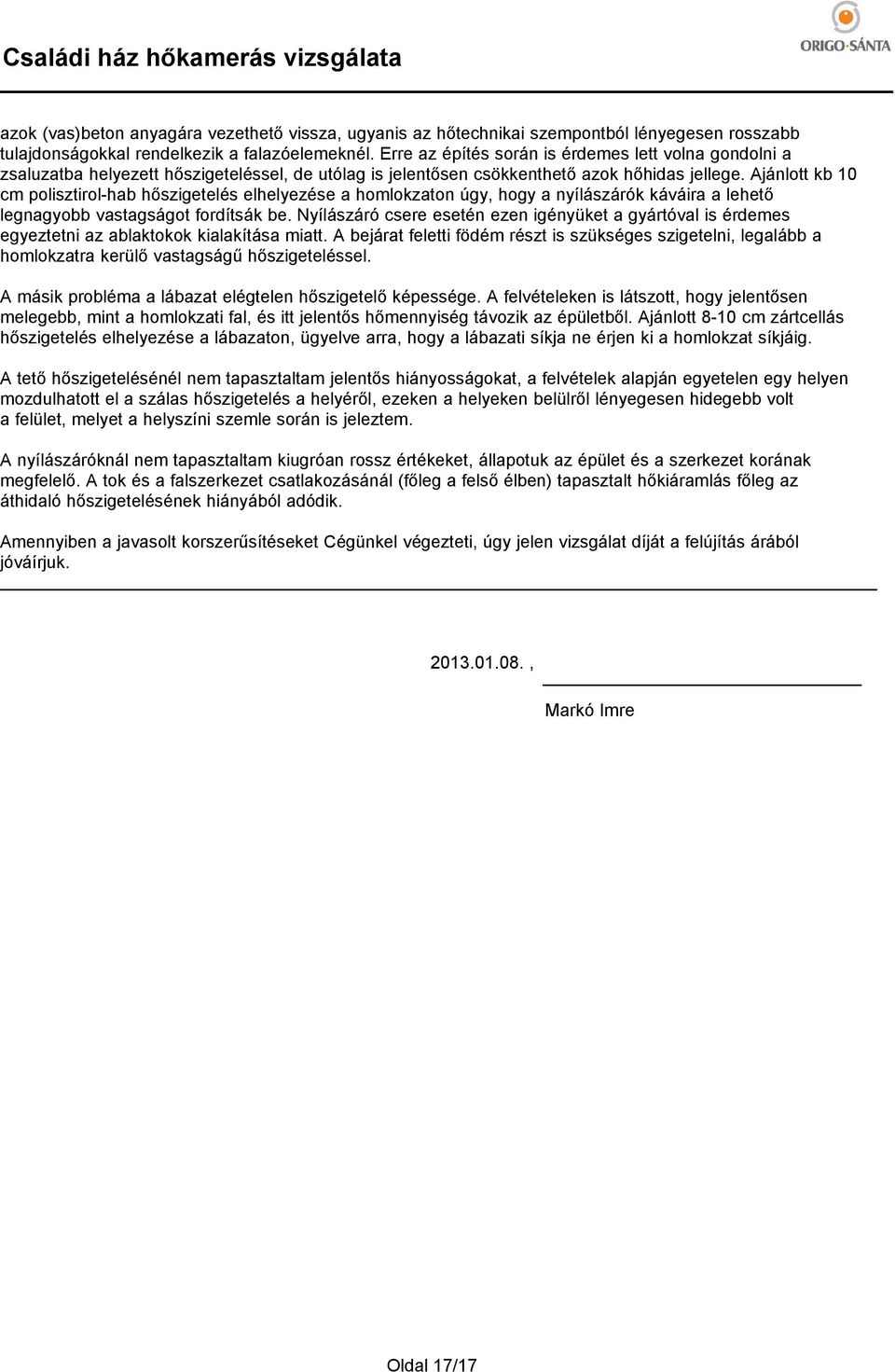

17 térdfalpillérek erősen hőhidas jellege, amely a felvételeken élénk színnel kirajzolódik. Ennek oka egyértelműen azok (vas)beton anyagára vezethető vissza, ugyanis az hőtechnikai szempontból lényegesen rosszabb tulajdonságokkal rendelkezik a falazóelemeknél. Erre az építés során is érdemes lett volna gondolni a zsaluzatba helyezett hőszigeteléssel, de utólag is jelentősen csökkenthető azok hőhidas jellege. Ajánlott kb 10 cm polisztirolhab hőszigetelés elhelyezése a homlokzaton úgy, hogy a nyílászárók káváira a lehető legnagyobb vastagságot fordítsák be. Nyílászáró csere esetén ezen igényüket a gyártóval is érdemes egyeztetni az ablaktokok kialakítása miatt. A bejárat feletti födém részt is szükséges szigetelni, legalább a homlokzatra kerülő vastagságű hőszigeteléssel. A másik probléma a lábazat elégtelen hőszigetelő képessége. A felvételeken is látszott, hogy jelentősen melegebb, mint a homlokzati fal, és itt jelentős hőmennyiség távozik az épületből. Ajánlott 810 cm zártcellás hőszigetelés elhelyezése a lábazaton, ügyelve arra, hogy a lábazati síkja ne érjen ki a homlokzat síkjáig. A tető hőszigetelésénél nem tapasztaltam jelentős hiányosságokat, a felvételek alapján egyetelen egy helyen mozdulhatott el a szálas hőszigetelés a helyéről, ezeken a helyeken belülről lényegesen hidegebb volt a felület, melyet a helyszíni szemle során is jeleztem. A nyílászáróknál nem tapasztaltam kiugróan rossz értékeket, állapotuk az épület és a szerkezet korának megfelelő. A tok és a falszerkezet csatlakozásánál (főleg a felső élben) tapasztalt hőkiáramlás főleg az áthidaló hőszigetelésének hiányából adódik. Amennyiben a javasolt korszerűsítéseket Cégünkel végezteti, úgy jelen vizsgálat díját a felújítás árából jóváírjuk , Markó Imre Oldal 17/17
