1 XELLA MAGYARORSZÁG Kft. 1. oldal HŐHÍDMENTES CSOMÓPONTOK YTONG SZERKEZETEK ESETÉBEN Juhász Gábor okl.építőmérnök, magasépítő szakmérnök Vitruvius Kft. vitruvius.hu Rt:

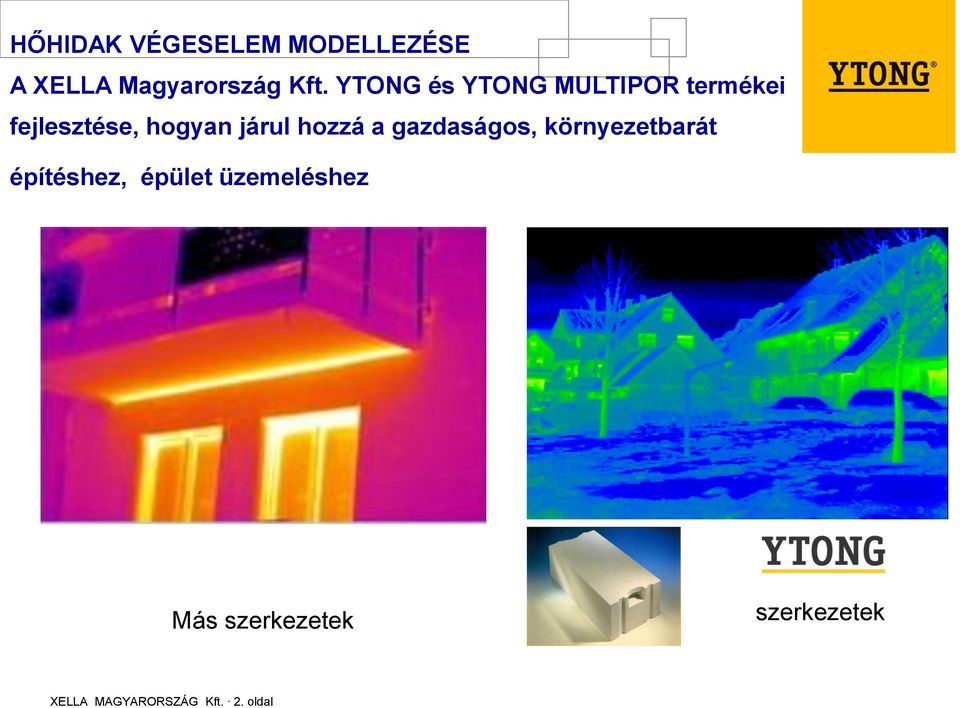

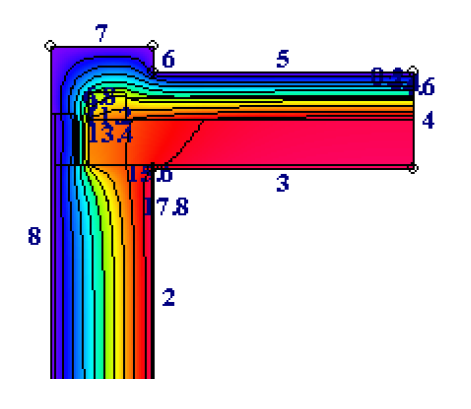

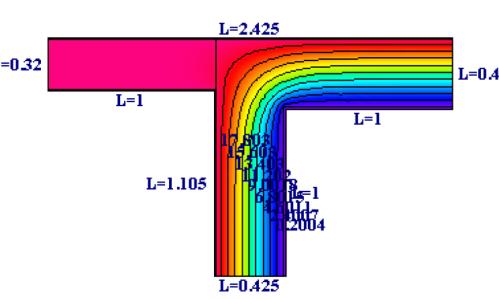

2 HŐHIDAK VÉGESELEM MODELLEZÉSE A XELLA Magyarország Kft. YTONG és YTONG MULTIPOR termékei fejlesztése, hogyan járul hozzá a gazdaságos, környezetbarát építéshez, épület üzemeléshez Más szerkezetek szerkezetek XELLA MAGYARORSZÁG Kft. 2. oldal

hozzá a gazdaságos, környezetbarát építéshez, épület

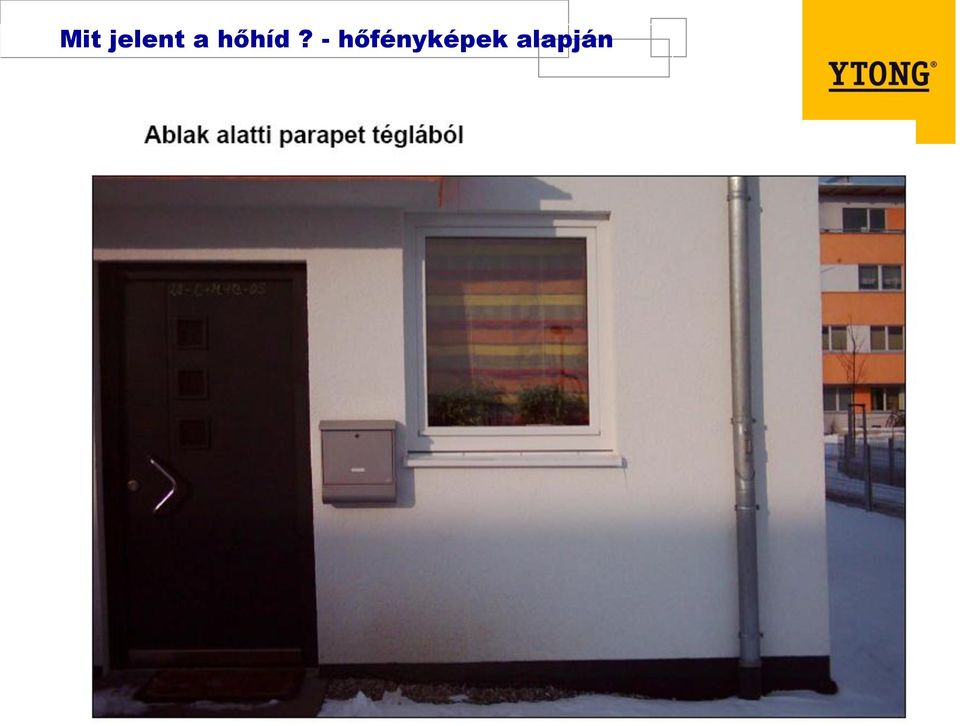

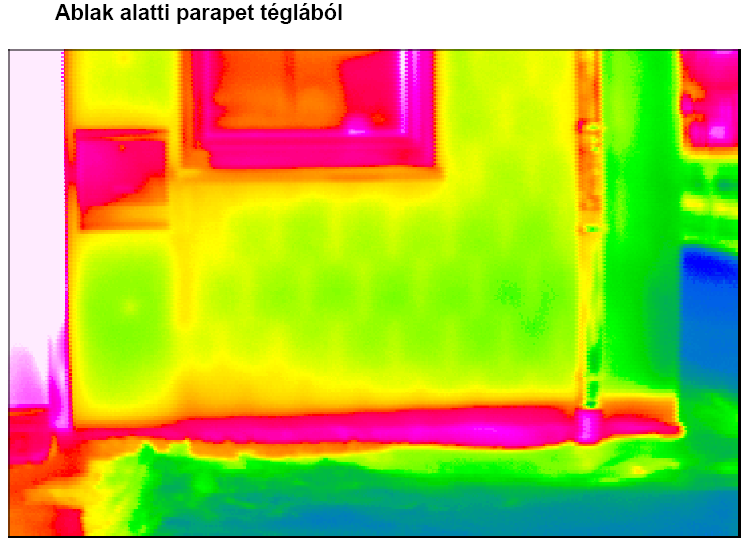

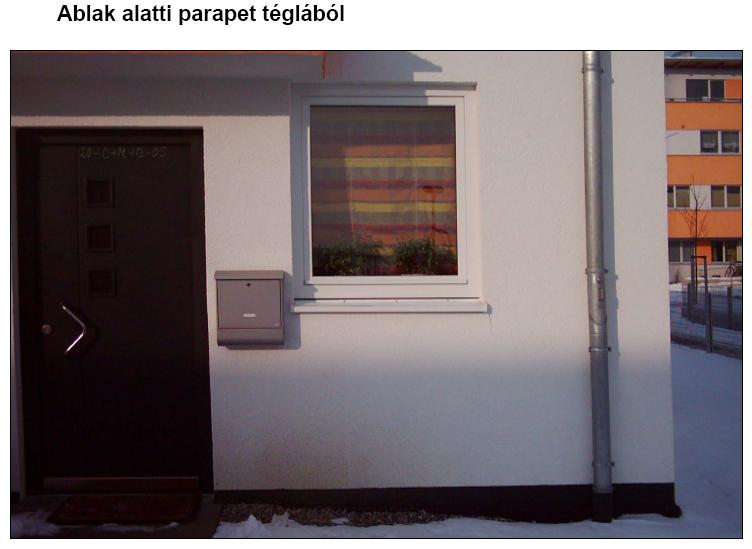

3 Mit jelent a hőhíd? - hőfényképek alapján XELLA MAGYARORSZÁG Kft. 3. oldal

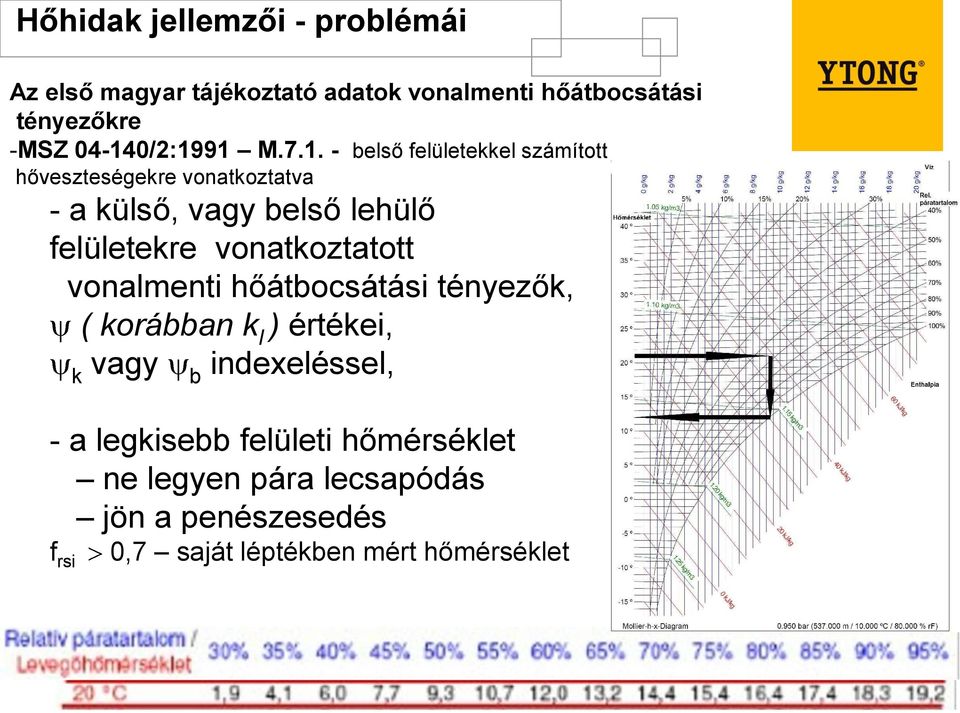

4 Hőhidak jellemzői - problémái Az első magyar tájékoztató adatok vonalmenti hőátbocsátási tényezőkre -MSZ /2:1991 M belső felületekkel számított hőveszteségekre vonatkoztatva - a külső, vagy belső lehülő felületekre vonatkoztatott vonalmenti hőátbocsátási tényezők, ( korábban k l ) értékei, k vagy b indexeléssel, - a legkisebb felületi hőmérséklet ne legyen pára lecsapódás jön a penészesedés f rsi 0,7 saját léptékben mért hőmérséklet XELLA MAGYARORSZÁG Kft. 4. oldal

vonatkoztatott vonalmenti hőátbocsátási tényezők, ( korábban k l ) értékei, k vagy b indexeléssel, - a legkisebb

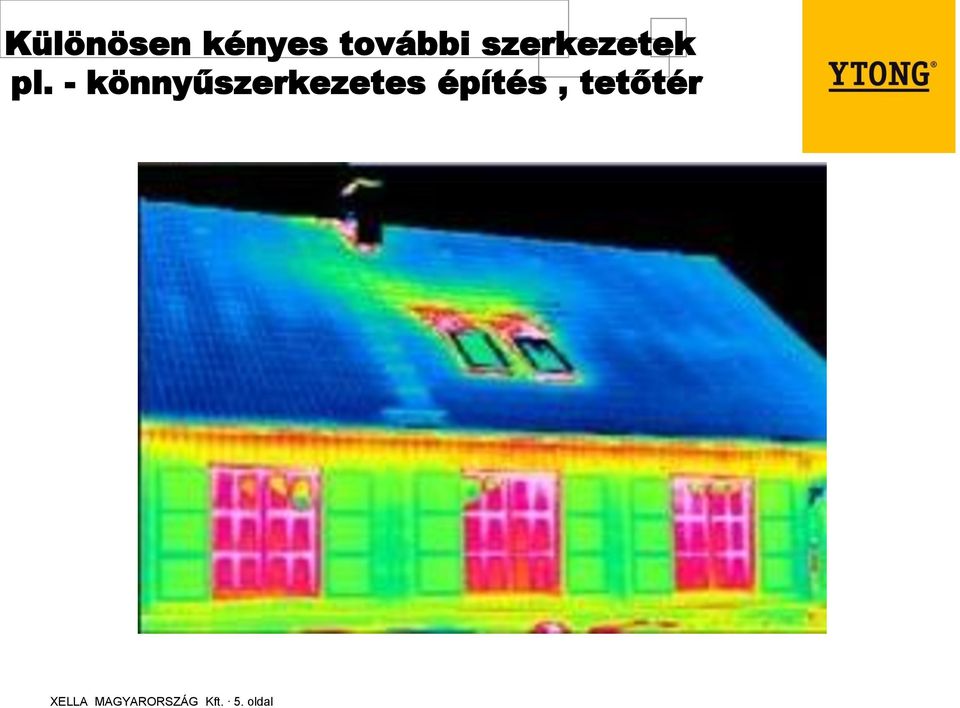

5 Különösen kényes további szerkezetek pl. - könnyűszerkezetes építés, tetőtér XELLA MAGYARORSZÁG Kft. 5. oldal

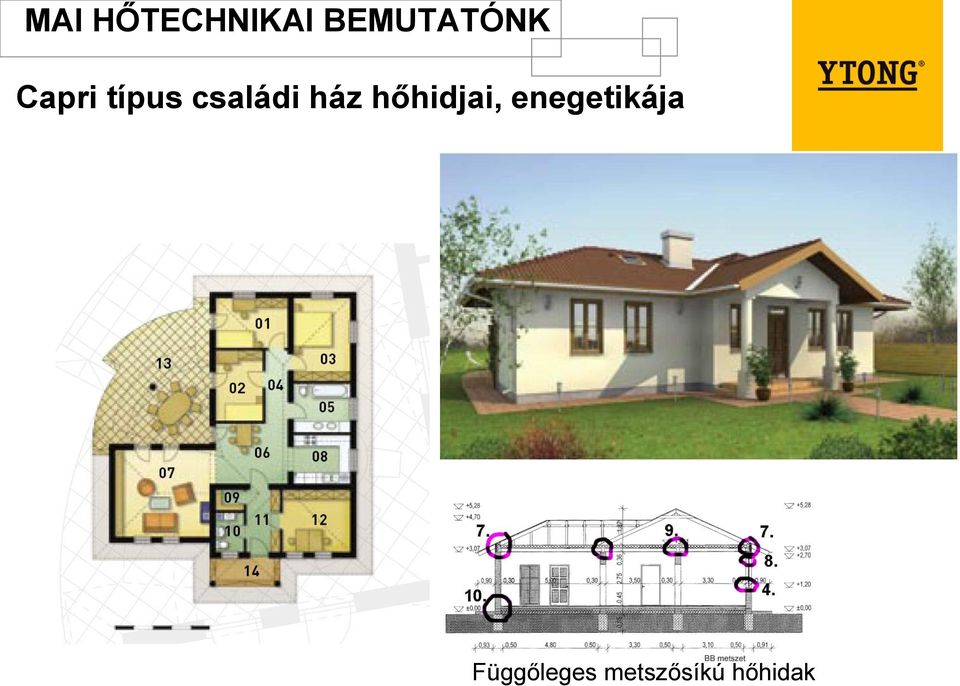

6 MAI HŐTECHNIKAI BEMUTATÓNK Capri típus családi ház hőhidjai, enegetikája XELLA MAGYARORSZÁG Kft. 6. oldal Függőleges metszősíkú hőhidak

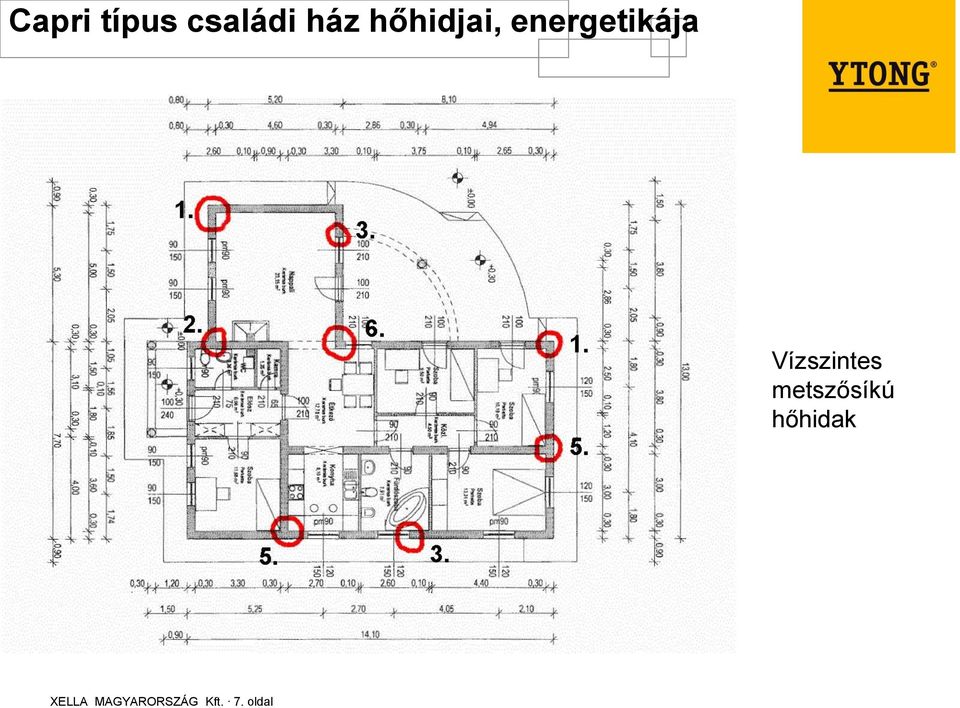

7 Capri típus családi ház hőhidjai, energetikája Vízszintes metszősíkú hőhidak XELLA MAGYARORSZÁG Kft. 7. oldal

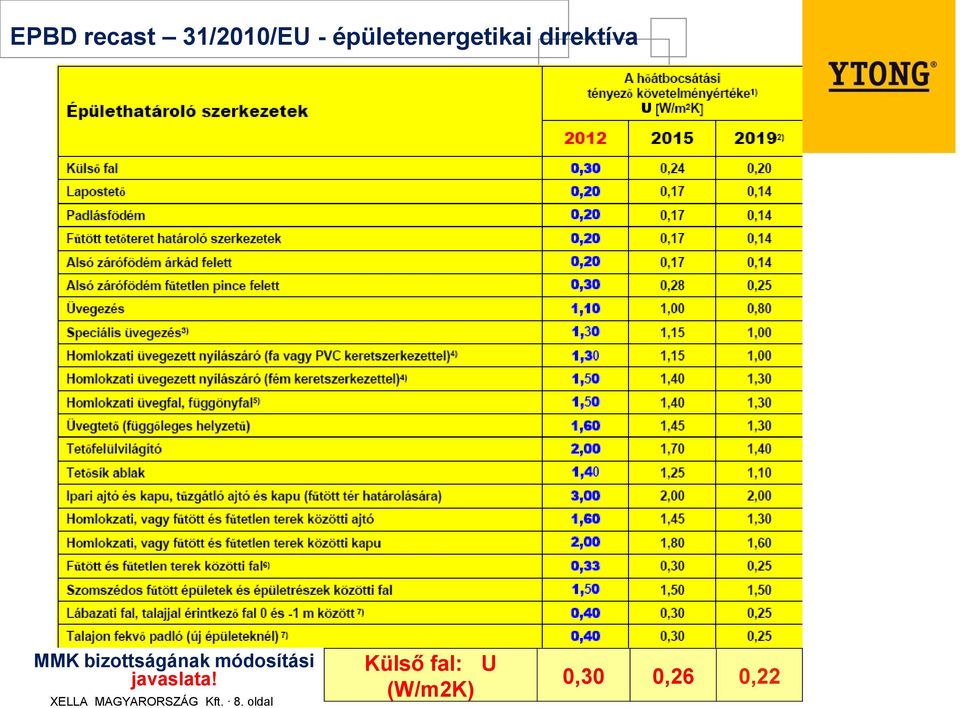

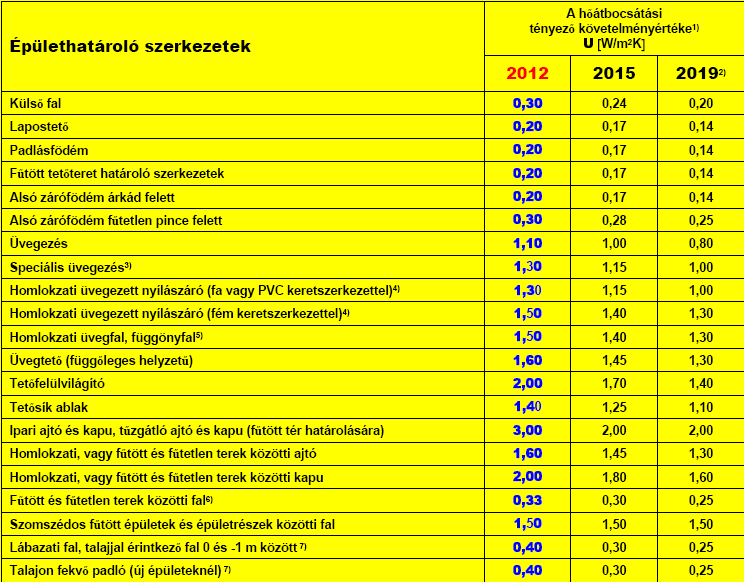

8 EPBD recast 31/2010/EU - épületenergetikai direktíva MMK bizottságának módosítási javaslata! XELLA MAGYARORSZÁG Kft. 8. oldal Külső fal: U (W/m2K) 0,30 0,26 0,22

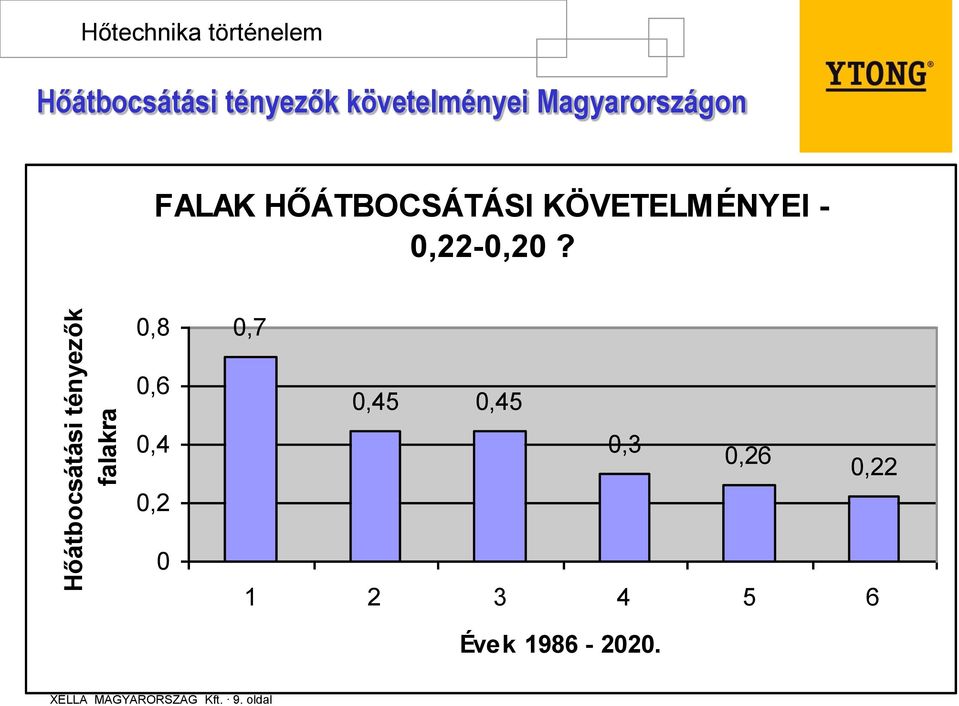

9 Hőátbocsátási tényezők falakra Hőtechnika történelem Hőátbocsátási tényezők követelményei Magyarországon FALAK HŐÁTBOCSÁTÁSI KÖVETELMÉNYEI - 0,22-0,20? 0,8 0,7 0,6 0,45 0,45 0,4 0,2 0,3 0,26 0, Évek XELLA MAGYARORSZÁG Kft. 9. oldal

HŐÁTBOCSÁTÁSI KÖVETELMÉNYEI - 0,22-0,20?

HŐTECHNIKAi vizsgálat - épületenergetikai vizsgálat Winwatt szoftver - 3 különböző falszerkezet - 2012. és 2015.

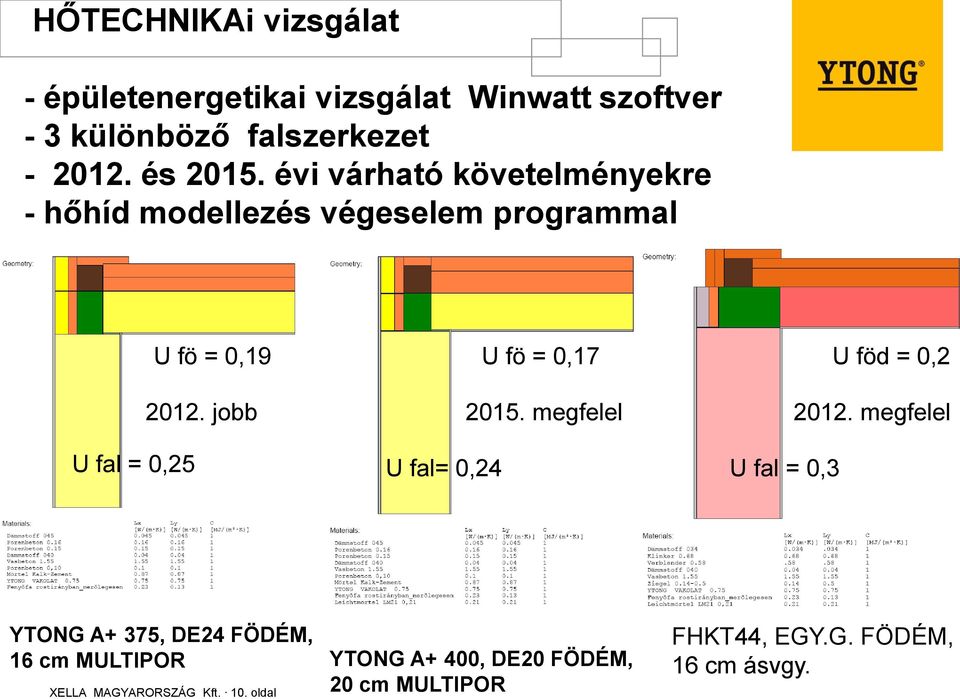

10 HŐTECHNIKAi vizsgálat - épületenergetikai vizsgálat Winwatt szoftver - 3 különböző falszerkezet és évi várható követelményekre - hőhíd modellezés végeselem programmal U fö = 0,19 U fö = 0,17 U föd = 0, jobb megfelel megfelel U fal = 0,25 U fal= 0,24 U fal = 0,3 YTONG A+ 375, DE24 FÖDÉM, 16 cm MULTIPOR YTONG A+ 400, DE20 FÖDÉM, 20 cm MULTIPOR XELLA MAGYARORSZÁG Kft. 10. oldal FHKT44, EGY.G. FÖDÉM, 16 cm ásvgy.

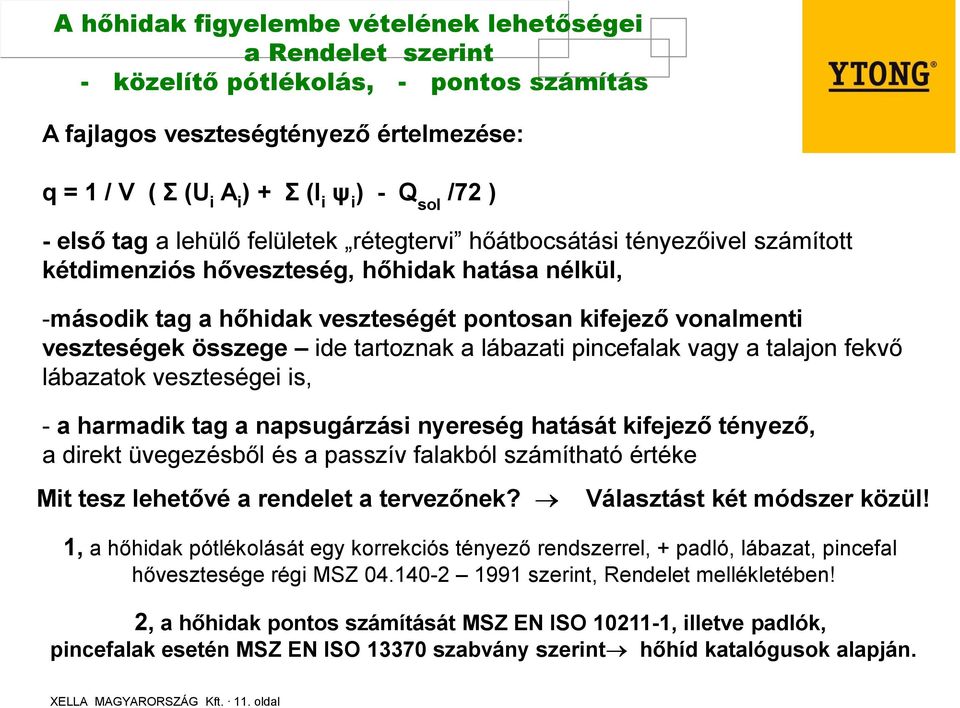

11 A hőhidak figyelembe vételének lehetőségei a Rendelet szerint - közelítő pótlékolás, - pontos számítás A fajlagos veszteségtényező értelmezése: q = 1 / V ( Σ (U i A i ) + Σ (I i ψ i ) - Q sol /72 ) - első tag a lehülő felületek rétegtervi hőátbocsátási tényezőivel számított kétdimenziós hőveszteség, hőhidak hatása nélkül, -második tag a hőhidak veszteségét pontosan kifejező vonalmenti veszteségek összege ide tartoznak a lábazati pincefalak vagy a talajon fekvő lábazatok veszteségei is, - a harmadik tag a napsugárzási nyereség hatását kifejező tényező, a direkt üvegezésből és a passzív falakból számítható értéke Mit tesz lehetővé a rendelet a tervezőnek? Választást két módszer közül! 1, a hőhidak pótlékolását egy korrekciós tényező rendszerrel, + padló, lábazat, pincefal hővesztesége régi MSZ szerint, Rendelet mellékletében! 2, a hőhidak pontos számítását MSZ EN ISO , illetve padlók, pincefalak esetén MSZ EN ISO szabvány szerint hőhíd katalógusok alapján. XELLA MAGYARORSZÁG Kft. 11. oldal

összege ide tartoznak a lábazati pincefalak vagy a talajon fekvő lábazatok veszteségei is, - a harmadik tag a napsugárzási nyereség hatását kifejező tényező, a direkt üvegezésből és a passzív

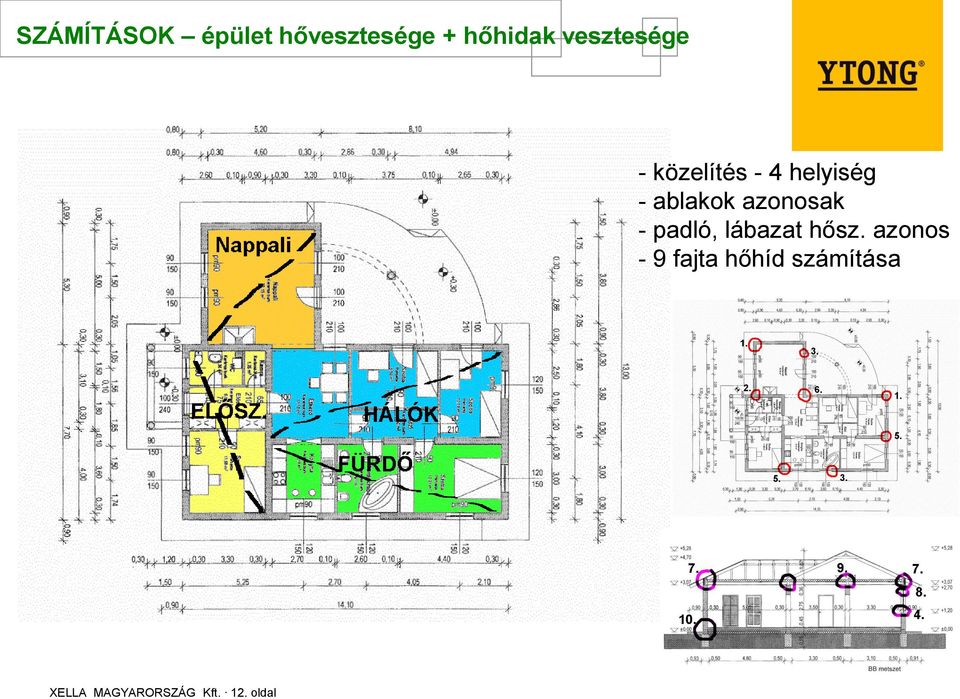

12 SZÁMÍTÁSOK épület hővesztesége + hőhidak vesztesége - közelítés - 4 helyiség - ablakok azonosak - padló, lábazat hősz. azonos - 9 fajta hőhíd számítása XELLA MAGYARORSZÁG Kft. 12. oldal

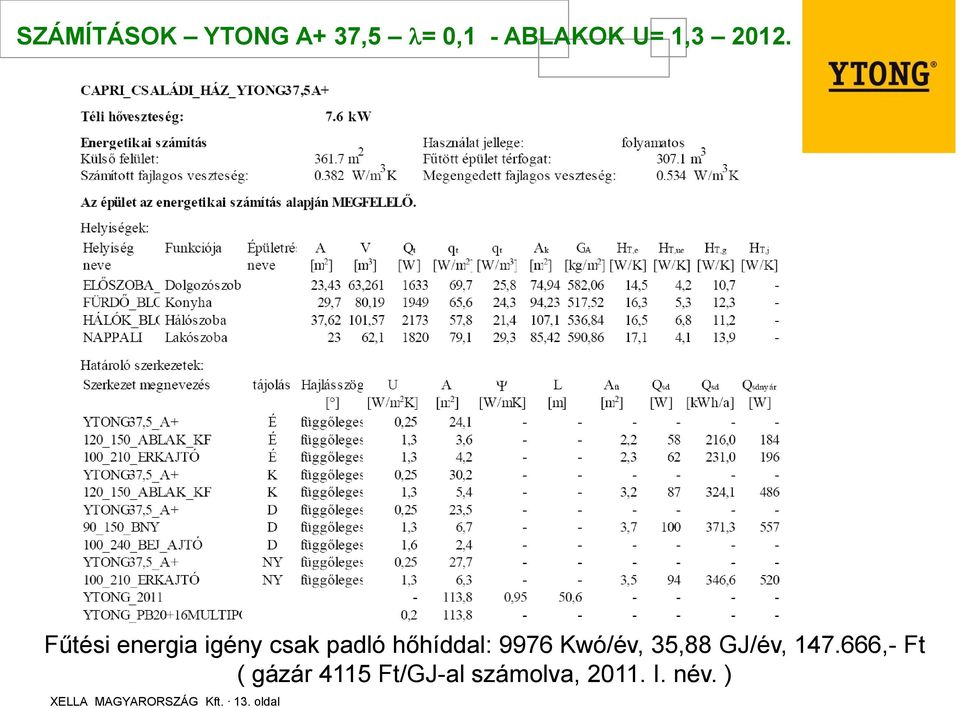

13 SZÁMÍTÁSOK YTONG A+ 37,5 = 0,1 - ABLAKOK U= 1, Fűtési energia igény csak padló hőhíddal: 9976 Kwó/év, 35,88 GJ/év, ,- Ft ( gázár 4115 Ft/GJ-al számolva, I. név. ) XELLA MAGYARORSZÁG Kft. 13. oldal

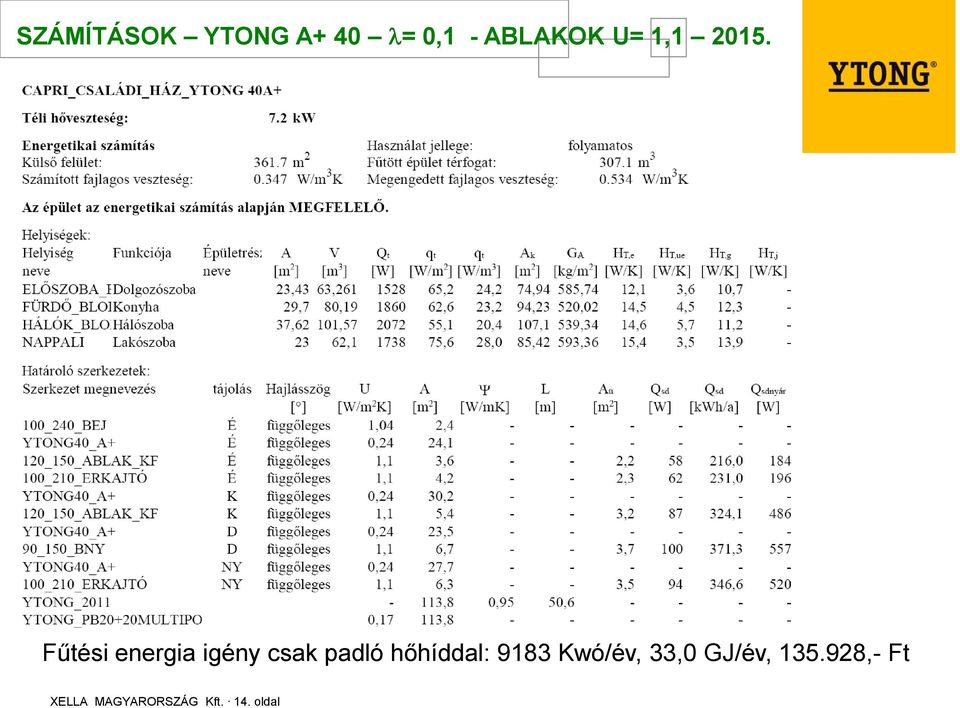

14 SZÁMÍTÁSOK YTONG A+ 40 = 0,1 - ABLAKOK U= 1, Fűtési energia igény csak padló hőhíddal: 9183 Kwó/év, 33,0 GJ/év, ,- Ft XELLA MAGYARORSZÁG Kft. 14. oldal

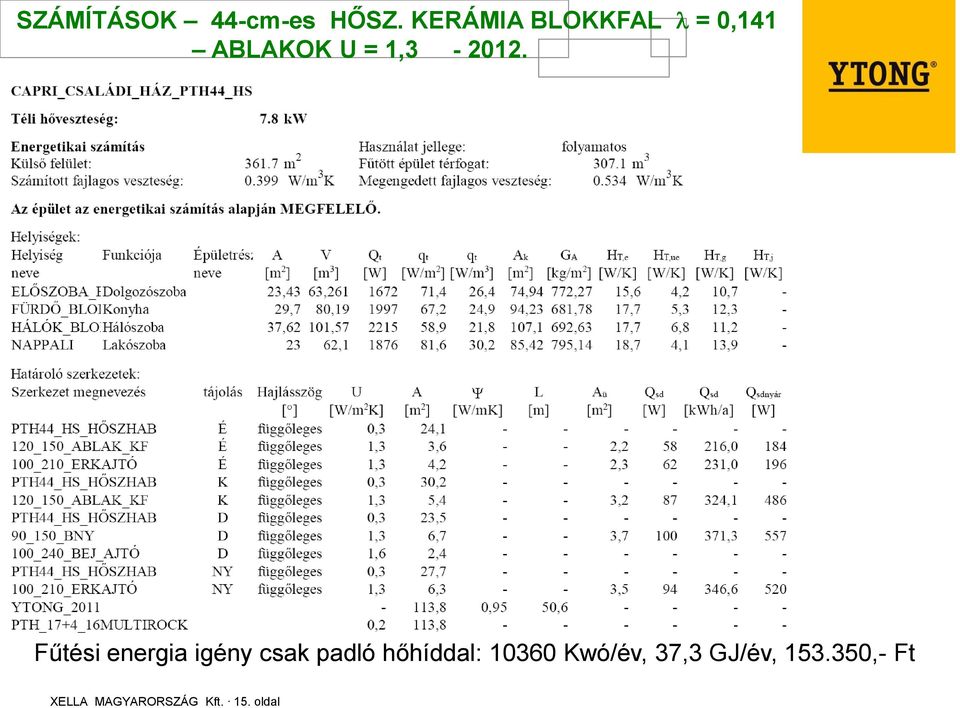

15 SZÁMÍTÁSOK 44-cm-es HŐSZ. KERÁMIA BLOKKFAL = 0,141 ABLAKOK U = 1, Fűtési energia igény csak padló hőhíddal: Kwó/év, 37,3 GJ/év, ,- Ft XELLA MAGYARORSZÁG Kft. 15. oldal

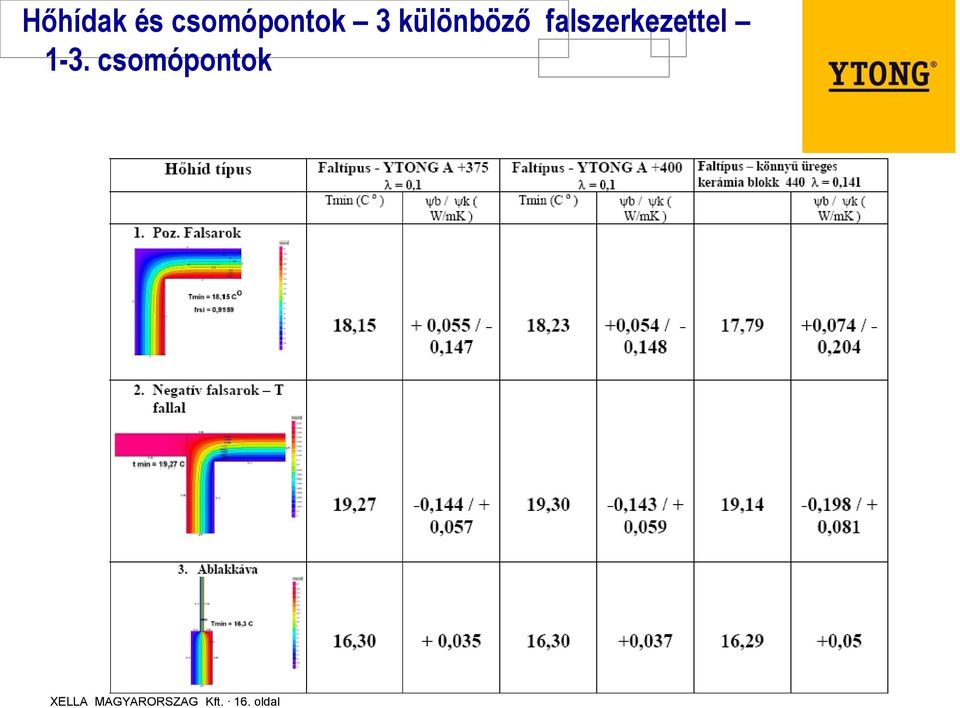

16 Hőhídak és csomópontok 3 különböző falszerkezettel 1-3. csomópontok XELLA MAGYARORSZÁG Kft. 16. oldal

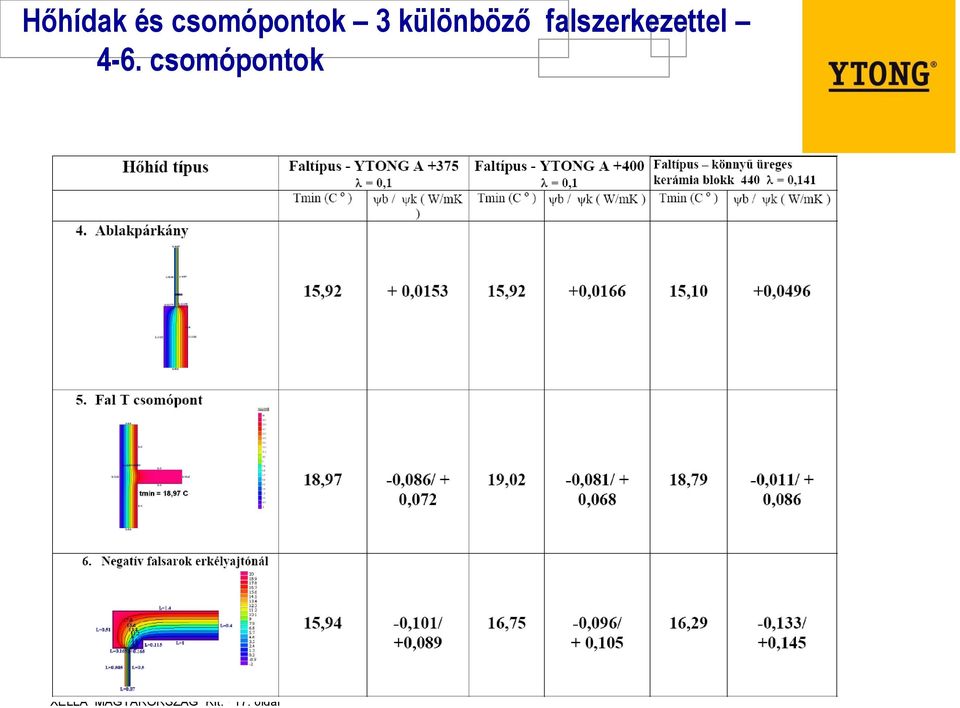

17 Hőhídak és csomópontok 3 különböző falszerkezettel 4-6. csomópontok XELLA MAGYARORSZÁG Kft. 17. oldal

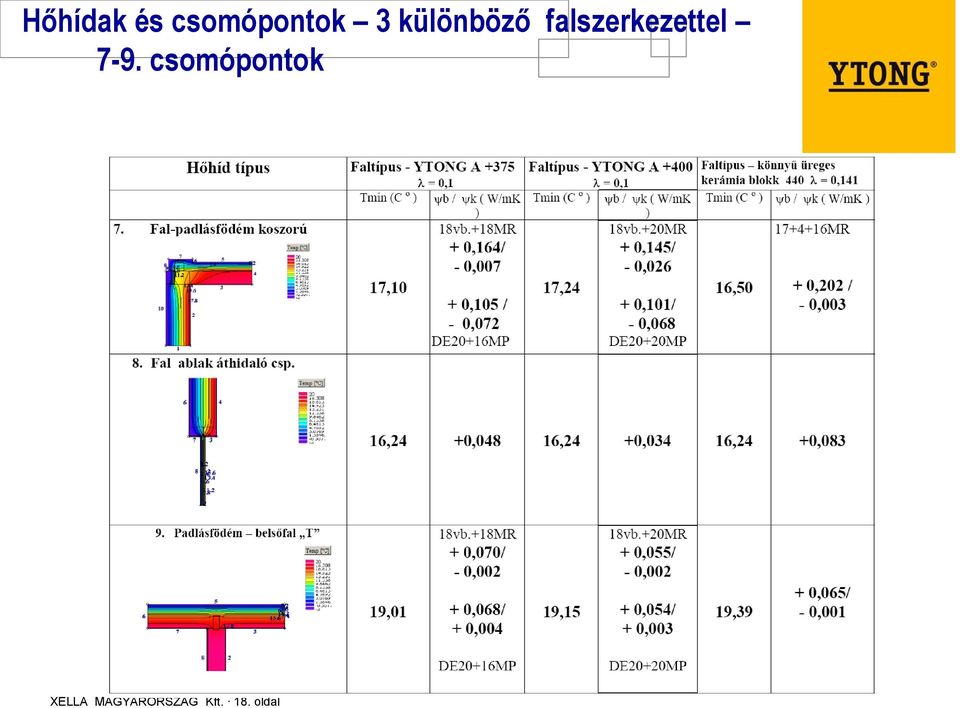

18 Hőhídak és csomópontok 3 különböző falszerkezettel 7-9. csomópontok XELLA MAGYARORSZÁG Kft. 18. oldal

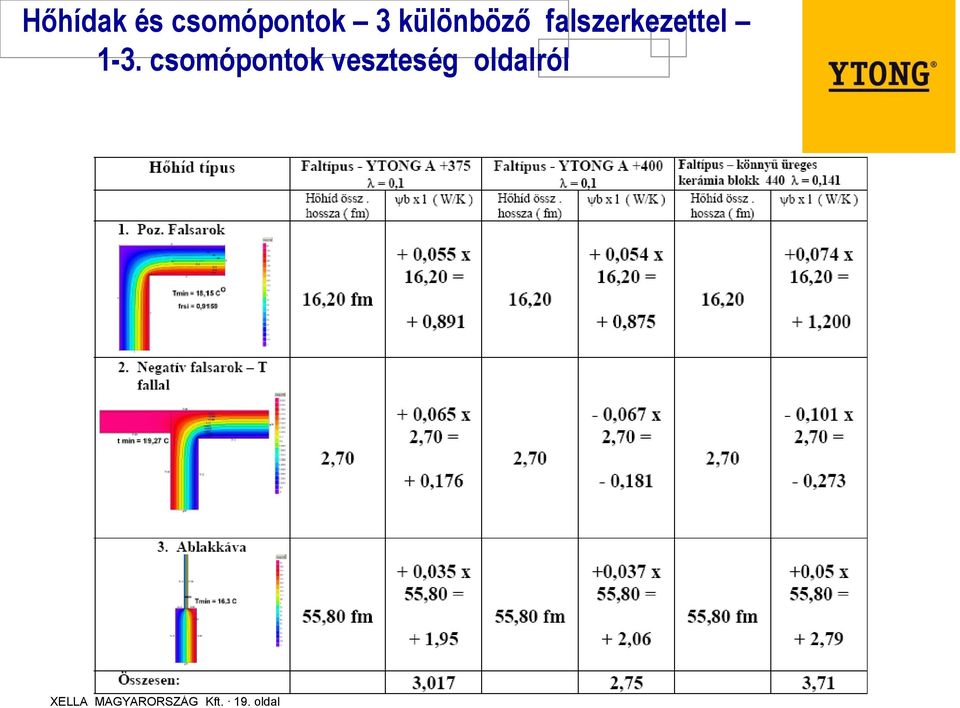

19 Hőhídak és csomópontok 3 különböző falszerkezettel 1-3. csomópontok veszteség oldalról XELLA MAGYARORSZÁG Kft. 19. oldal

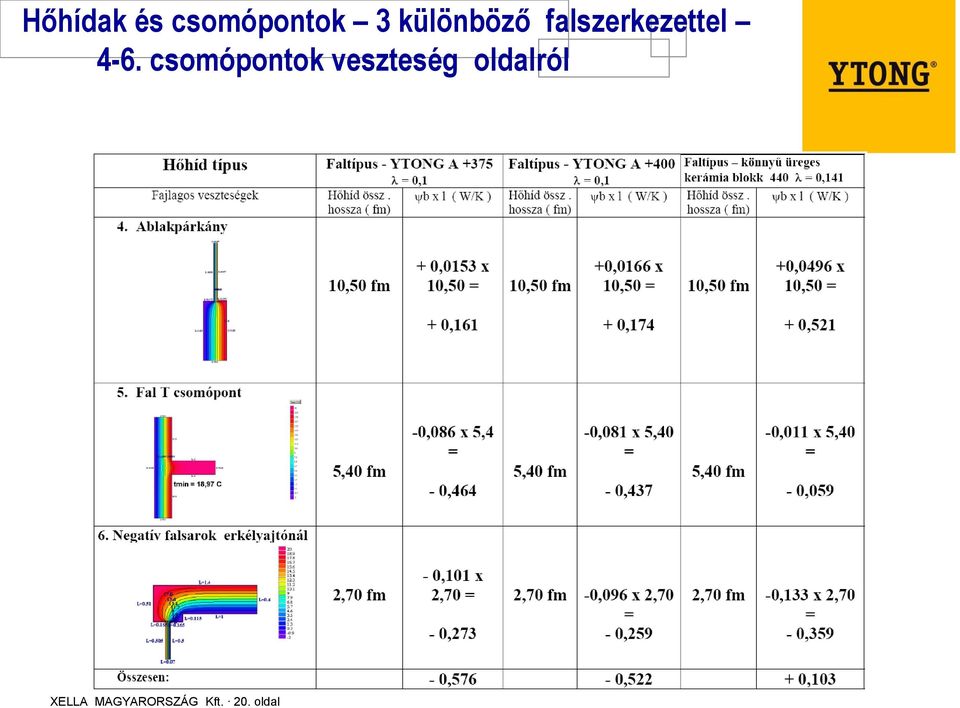

20 Hőhídak és csomópontok 3 különböző falszerkezettel 4-6. csomópontok veszteség oldalról XELLA MAGYARORSZÁG Kft. 20. oldal

21 Hőhídak és csomópontok 3 különböző falszerkezettel 7-9. csomópontok veszteség oldalról XELLA MAGYARORSZÁG Kft. 21. oldal

22 HŐTECHNIKAI RENDELETNEK ÉS HŐHÍDMENTESSÉGNEK MEGFELELŐ LÁBAZATI CSOMÓPONTOK YTONG A+ 37, függ. lábazati hőszigetelés -37,5 cm falnál 8 cm -P2-0,5 külső fal -P4-0,6 külső fal - úsztatott padlóban min. 8 cm hőszigetelés - vasalt aljzat alatt min. 8 cm hőszigetelés szélső 1 m sávban -sávalap lábazata terep alatt is, 1 m sávban hőszigetelt 9 cm! KÖVETELMÉNY talajjal érintkező lábazati falra 2012: U XELLA MAGYARORSZÁG Kft. 22. oldal 0,40 W/m2K

23 Hőhídak és csomópontok 3 különböző falszerkezettel 1-9. csomópontok és üzemelési költség oldalról XELLA MAGYARORSZÁG Kft. 23. oldal

Hőhídak és csomópontok pontos számítása alapján levonható következtetések - a koszorúk gondos hőszigetelése rendkívül fontos - a nyílászáró

vonatkozó hatása pontos számítás és jó csomópontok esetén követi az épület energetikai besorolását 10%, 9%, 12,5% többletet mutat a 3

24 Hőhídak és csomópontok pontos számítása alapján levonható következtetések - a koszorúk gondos hőszigetelése rendkívül fontos - a nyílászáró csomóponti csatlakozások egyhéjú falnál középsíkba, réteges falnál a hőszigetelés síkjába építve optimálisak -a hőhidak lehülő felületekre vonatkozó hatása pontos számítás és jó csomópontok esetén követi az épület energetikai besorolását 10%, 9%, 12,5% többletet mutat a 3 példában - a nagyon jól hőszigetelt födém-belsőfal ill. külsőfal-belsőfal T csomópontja gyakorlatilag hőhídmentes XELLA MAGYARORSZÁG Kft. 24. oldal

25 Hőhídak és csomópontok 3 különböző falszerkezettel az épületek építési költség oldalról összefoglalva - Azonosnak vehető építési költségek: - alapozási szerkezetek telek függő, de azonos költséggel - padlószerkezetek azonos költséggel épülnek - szakipar, belső falak lényegében azonos - gépészet azonos kondenzációs kazán rendszerrel, melegvíztermelő cirkulációs belső rendszerrel - Változó építési költségek a modellben, listaáron fuvardíjakkal: - falszerkezetek egységára vakolva A+D (TERC alapon, listaárakkal ) - födémszerkezetek monolit vb. és ker. gerendás Terc alapon - műanyag nyílászárók kétféle árszinten u = 1,3 és 1,1 W/m2K XELLA MAGYARORSZÁG Kft. 25. oldal

26 Hőhídak és csomópontok 3 különböző falszerkezettel az épületek építési költség becslésével összefoglalva XELLA MAGYARORSZÁG Kft. 26. oldal

27 Végül miért jó ami hőhídmentes? Energia tanúsítvány besorolások jobb épület, nagyobb ingatlan érték Primer energiaigény azonos fűtési és melegvíz rendszerrel: -YTONG A+ 37,5 cm fal, U = 0,25 W/m2K - 1,3 ablakokkal : 61 % A -YTONG A+ 40,0 cm fal, U = 0,24 W/m2K - 1,1 ablakokkal : 54,8 % A+ - Hőszigetelő vázkerámia 44 cm-es fal, U = 0,3 W/m2K 1,3 ablak: 76 % B XELLA MAGYARORSZÁG Kft. 27. oldal

W/m2K 30 cm P2_0,4 +20 cm Multipor Padló: U 2 = 0,12 W/m2K 23 + 5 cm

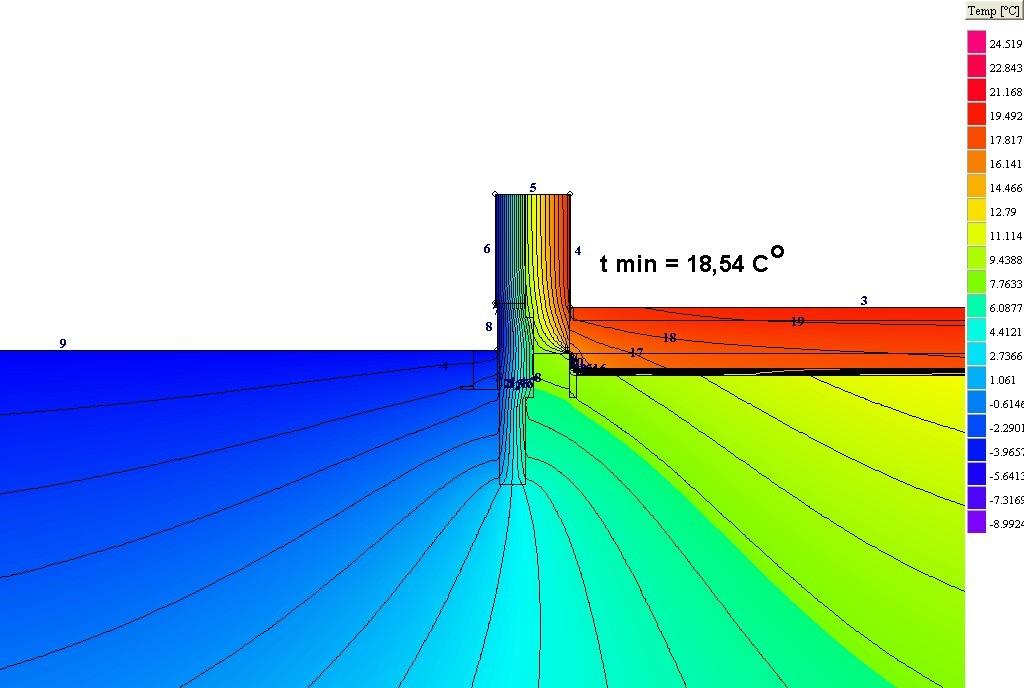

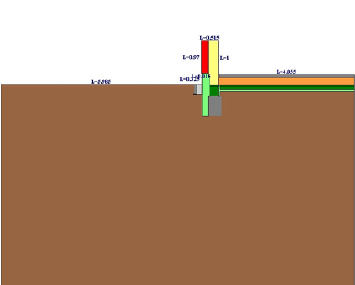

28 Új passzívház ajánlások YTONG A + Lábazat 30 cm magas, sávalappal, tömör keresztfal melletti cm-es hőhídmegszakított sávban Fal: U 1 = 0,135 W/m2K 30 cm P2_0,4 +20 cm Multipor Padló: U 2 = 0,12 W/m2K cm hőszigeteléssel ψ K = 0,094 [W/(mK)] frsi = 0,941 XELLA MAGYARORSZÁG Kft. 28. oldal

29 Hőhídkatalógusok használata után elkerülhetetlen lesz! Látható, hogy a falszerkezetek egymagukban történő javítása nem vezethet eredményre, a kapcsolódó többi gyengébb hőszigetelésű építőelem fejlesztése, javítása fokozottan szükséges ahogy szigorítunk az energetikai követelményeken, úgy fokozódik a hőhidasság problematikája! A padlószerkezetek hőhídjáról és veszteség számításáról ma nem beszéltünk, mivel arra egy teljes előadás is éppen kevés lenne. Legközelebb folytatjuk. Köszönöm a figyelmet! Juhász Gábor, juhasz.gabor@vitruvius.hu, okl. építőmérnök, okl. magasépítő szakmérnök, euromérnök XELLA MAGYARORSZÁG Kft. 29. oldal
