1 ÉPÜLETENERGETIKA Dr. Kakasy László 2016.

2 AZ ÉPÜLETENERGETIKAI TERVEZÉS Az épületenergetikai szabályozás szintjei: I.szint: összesített energetikai jellemző E p kwh/m 2 a (épület+gépészet+villamos. jellemző) II.szint: fajlagos hőveszteségtényező q W/m 3 K (épületjellemző) III.szint: rétegrendi hőátbocsátási tényező U R W/m 2 K (szerkezetjellemző) 7/2006. (V.24.) TNM rendeletet módosító 39/2015. (IX.14.) MvM rendelet

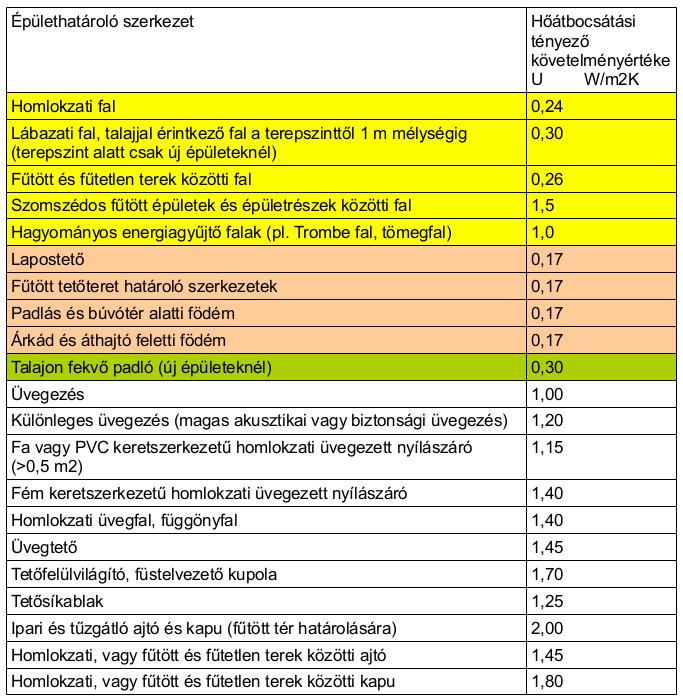

3 A HŐÁTBOCSÁTÁSI TÉNYEZŐK KÖVETELMÉNYÉRTÉKE* * Megengedett legnagyobb érték!

4 A HŐÁTBOCSÁTÁSI TÉNYEZŐK KÖVETELMÉNYÉRTÉKE* * megengedett legnagyobb érték!

5 AZ ÉPÜLETENERGETIKAI TERVEZÉS HŐÁTBOCSÁTÁSI TÉNYEZŐK AZ EGYES RÉTEGEK HŐVEZETÉSI ELLENÁLLÁSAIT KELL ÖSSZEGEZNI A HŐSZIGETELÉST RONTÓ PONTSZERŰ, VONALSZERŰ SZERKEZETEK HATÁSÁT SZÁMÍTÁSBA KELL VENNI: FELÜLET- V. TÉRFOGATARÁNYOS SÚLYOZÁSSAL (KÖZELÍTÉS 2D, 3D HŐHÍD PROGRAMOK SEGÍTSÉGÉVEL (PONTOS) SÚLYOZÁS: λ e = A 1 x λ 1 + A 2 x λ 2 λ acél = 40 W/mK λ hőszig. = 0,040 W/mK λ e = V 1 x λ 1 + V 2 x λ 2

6 ÉPÜLETENERGETIKAI TERVEZÉS A FAJLAGOS HŐVESZTESÉGTÉNYEZŐ A fajlagos hőveszteségtényező követelménye közel nulla követelmény értéke ( től használatba vett épületekre érvényes) Jelenleg még enyhébb követelmények érvényesek (táblai gyakorlat) A és V belső méretek alapján számítandó A/V 0,3 q m = 0,12 [ W/m 3 K ] 0,3 < A/V 1,0 q m = 0, ,2296 (A/V) [ W/m 3 K ] A/V > 1,3 q m = 0,28 [ W/m 3 K ]

7 ÉPÜLETENERGETIKAI TERVEZÉS A FAJLAGOS HŐVESZTESÉGTÉNYEZŐ A fajlagos hőveszteségtényező értékének kiszámítása: l vonalmenti hőhidak hosszúsága (m) Ψ vonalmenti hőátbocsátási tényező (W/mK) Q sd direkt sugárzásos hőnyereség Q sid indirekt sugárzásos hőnyereség Belső méretek (A,V,l) A lehülő felület (m2 ) V fűtött térfogat (m3 ) U rétegrendi hőátbocsátási tényező (W/m2 K)

8 ÉPÜLETENERGETIKAI TERVEZÉS A FAJLAGOS HŐVESZTESÉGTÉNYEZŐ A vonalmenti veszteségek kezelése: Egyszerűsített módszer Hőhídkatalógusok Részletes számítás hőhíd programmal 2D vagy 3D A vonalmenti veszteségek hőhidak az épületenergetikában csak hőveszteséget növelő tényezőként szerepelnek A hőhidak állagvédelmi ellenőrzése (felületi hőmérséklet, párafejlődés, légcsere) más szabványok szerint történik (pl.msz /2)

9 ÉPÜLETENERGETIKAI TERVEZÉS A FAJLAGOS HŐVESZTESÉGTÉNYEZŐ A direkt sugárzásos hőnyereségek kezelése télen: benapozási vizsg. alapján tájolásonként körben észak elhanyagolva Az indirekt sugárzásos hőnyereség: üvegház kell hozzá számítás szabványok szerint elhanyagolva

10 ÉPÜLETENERGETIKAI TERVEZÉS A FAJLAGOS HŐVESZTESÉGTÉNYEZŐ A hőátbocsátási tényezők megengedett legnagyobb értékeinek betervezése önmagában nem garantálja, hogy a fajlagos hőveszteségtényező követelménye teljesülni fog. A különböző hőátbocsátási tényezőjű szerkezetek aránya és a hőhidak mennyisége meghatározó

11 ÉPÜLETENERGETIKAI TERVEZÉS AZ ÖSSZESÍTETT ENERGETIKAI MUTATÓ Közel nulla energiaszintű épületek összesített energetikai mutatója Megújuló energia minimális részaránya 25% - jelenleg még nem elvárás től használatba vett épületek jelenleg még enyhébb elvárás

12 ÉPÜLETENERGETIKAI TERVEZÉS AZ ÖSSZESÍTETT ENERGETIKAI MUTATÓ Nettó energia igény + + veszteségek + + villamos segédenergia Primer energia igény Pl.A fűtési rendszer teljesítménye az épület számított hőszükségletétől függ, de energiafogyasztása függ a rendszer korszerűségétől is! Hasonló logikával számítandó: fűtés HMV hűtés légtechnika

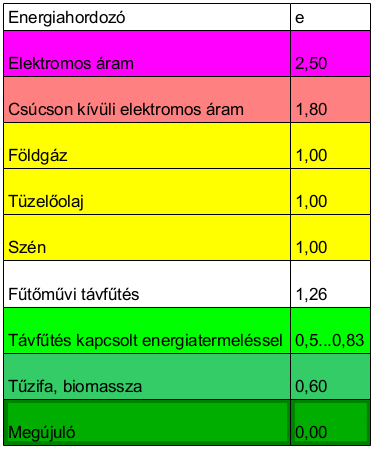

13 ÖSSZESÍTETT ENERGETIKAI MUTATÓ PRIMER ENERGIA ÁTALAKÍTÁSI TÉNYEZŐK VALAMENNYI ENERGIÁT PRIMER ENERGIÁVÁ KELL ÁTSZÁMOLNI

14 ÉPÜLETENERGETIKAI TERVEZÉS AZ ÖSSZESÍTETT ENERGETIKAI MUTATÓ A fajlagos hőveszteségtényező követelményének teljesítése nem garancia arra, hogy az összesített energetikai mutató követelménye teljesülni fog. Függ: az épület geometriától építészeti tervezéstől Függ: az épületben lévő épületgépészeti rendszerek (fűtés, szellőzés, klíma, melegvíz) és világítási rendszerek energia felhasználásától, korszerűségétől Függ: a felhasznált energia fajtájától (gáz, elektromos, megújuló, stb.)

15 AZ ÉPÜLETENERGETIKAI TERVEZÉS Mikor használható az egyszerűsített módszer? ún. szokványos épületeknél Energetikailag többszörösen összetett épületeknél csak szimulációs gépi programok használhatók

16 AZ ÉPÜLETENERGETIKAI TERVEZÉS Energetikailag többszörösen összetett épületek: >1000 m2 fűtött épület és az alábbi feltételek közül kettő egyidejűleg fennáll beép. világítás és a technológiai berendezések fajlagos egyidejű teljesítménye az év legalább 100 napján, legalább napi 8 órán át >20W/m2 az épület határoló szerkezeteinek üvegezési aránya >40% klímahomlokzatú épület legalább 100 napon át, legalább napi 8 órán át gépi hűtés

17 AZ ÉPÜLETENERGETIKAI TERVEZÉS Építési engedélyezési tervhez is kell az épületenergetikai megfelelőséget igazoló számításokat csatolni jogosultsághoz kötött A használatbavételi engedélyhez az épületenergetikai minőséget tanúsító okiratot kell benyújtani jogosultsághoz kötött

18 ENERGIATANÚSÍTÁS Az épületek értékét befolyásoló tényező

19 NEM TERJED KI A RENDELET HATÁLYA 50 m2-nél kisebb hasznos alapterületű, önálló, más épülethez nem csatlakozó évente 4 hónapnál rövidebb használatra szánt lakhatásra vagy pihenésre szánt épületekre legfeljebb 2 év használatra szánt felvonulási épületekre, fóliavagy sátorszerkezetre hitéleti célra használt épületre

20 NEM TERJED KI A RENDELET HATÁLYA nem lakás céljára szolgáló alacsony energiaigényű olyan mezőgazdasági épületek, amelyben a levegő hőmérséklete a fűtési rendszer üzemideje alatt nem haladja meg a 12ºC-ot, vagy négy hónapnál rövidebb ideig kerül fűtésre és két hónapnál rövidebb ideig kerül hűtésre műhely, vagy ipari területen lévő épület, ahol a technológiai belső hőnyereség a rendeltetésszerű használat időtartama alatt >20 W/m2 vagy a fűtési idényben >20x légcsere szükséges, illetve alakul ki

21 MŰEMLÉKEK Speciális szabályok: Régészeti örökség és a műemléki érték védelmével kapcsolatos szabályokról szóló kormányrendeletet is figyelembe kell venni A korszerűsítési megoldás nem változtathatja meg a műemlék egészét vagy az értékleltárban szereplő épületelemeket

22 Ajánlott irodalom: 7/2006. (V.24.) TNM rendelet és módosításai 40/2012. (VIII.13.) BM rendelet 20/2014. (III.7.) BM rendelet 39/2015. (IX.14.) MvM rendelet 176/2008. (VI.30.) Korm. rendelet és módosítása 261/2015. (IX.14.) Korm. rendelet Az új épületenergetikai szabályozás. Segédlet. Tanszéki honlap
