1 Energetikai minőségtanúsítvány 1 Energetikai minőségtanúsítvány összesítő Épület: Megrendelő: Tanúsító: MEGLÉVŐ ÁLLAPOT Kovács Pál és Társa Kft (munkaidőben) (munkaidőben) Az épület(rész) fajlagos primer energiafogyasztása: kwh/m 2 a Követelményérték (viszonyítási alap): kwh/m 2 a Az épület energetikai jellemzője a követelményértékre vonatkoztatva: 98.4 % Energetikai minőség szerinti besorolás: C (követelménynek megfelelő) A+ A B C D E F G H I A nyári felmelegedés elfogadható mértékű. A javaslat(ok együttes) megvalósításával elérhető minősítés: A A korszerűsítési javaslatok leírása a számítási rész végén található. Tanúsítvány azonosító tanúsítónál: 022/2011 Kelt: Aláírás

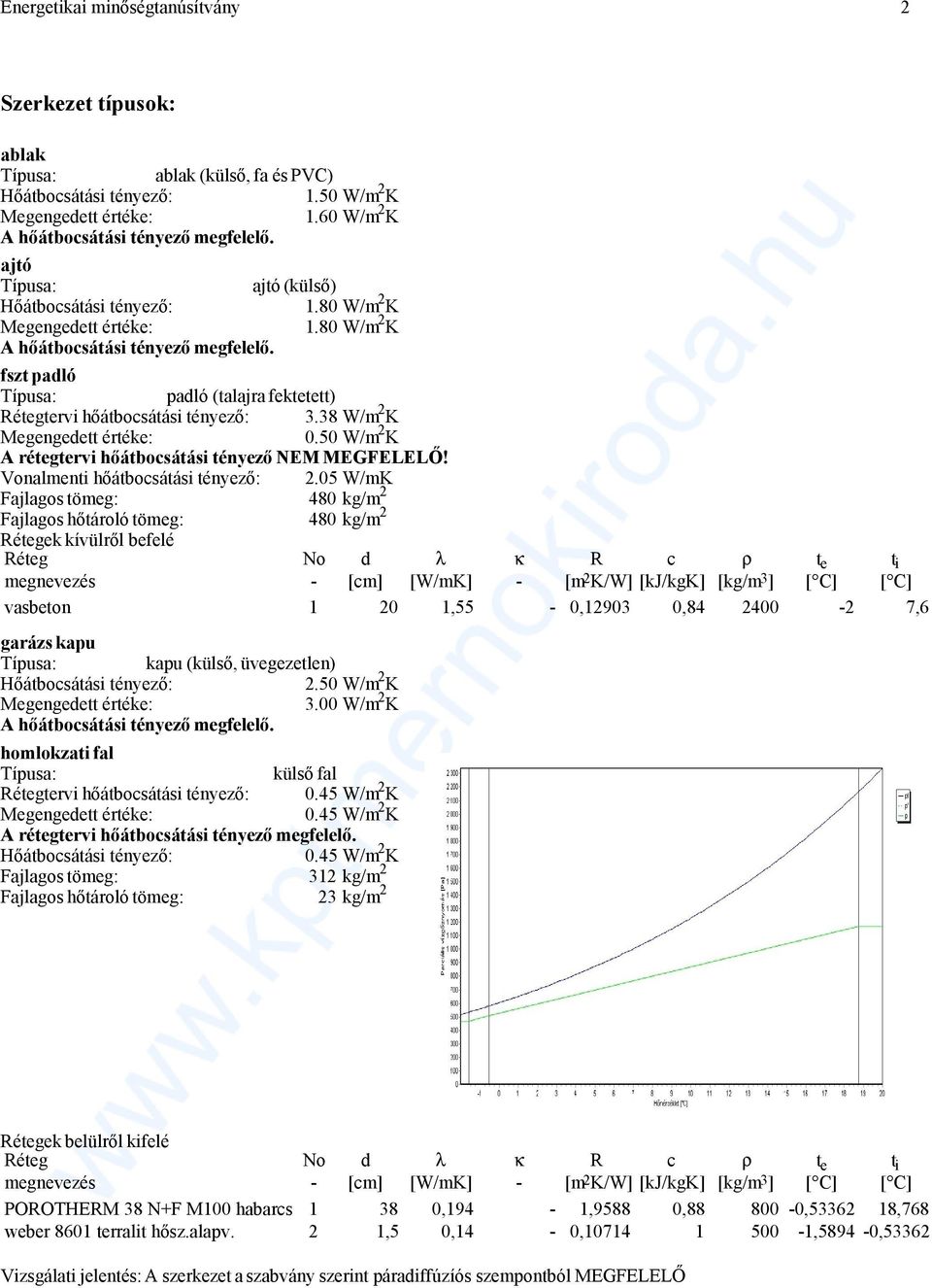

2 Energetikai minőségtanúsítvány 2 Szerkezet típusok: ablak ablak (külső, fa és PVC) 1.50 W/m 2 K 1.60 W/m 2 K A hőátbocsátási tényező megfelelő. ajtó ajtó (külső) 1.80 W/m 2 K 1.80 W/m 2 K A hőátbocsátási tényező megfelelő. fszt padló padló (talajra fektetett) tervi hőátbocsátási tényező: 3.38 W/m 2 K 0.50 W/m 2 K Vonalmenti hőátbocsátási tényező: 2.05 W/mK Fajlagos tömeg: 480 kg/m 2 Fajlagos hőtároló tömeg: 480 kg/m 2 ek kívülről befelé vasbeton ,55-0, , ,6 garázs kapu kapu (külső, üvegezetlen) 2.50 W/m 2 K 3.00 W/m 2 K A hőátbocsátási tényező megfelelő. homlokzati fal külső fal tervi hőátbocsátási tényező: 0.45 W/m 2 K 0.45 W/m 2 K A rétegtervi hőátbocsátási tényező megfelelő W/m 2 K Fajlagos tömeg: 312 kg/m 2 Fajlagos hőtároló tömeg: 23 kg/m 2 ek belülről kifelé POROTHERM 38 N+F M100 habarcs ,194-1,9588 0, , ,768 weber 8601 terralit hősz.alapv. 2 1,5 0,14-0, ,5894-0,53362 Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból MEGFELELŐ

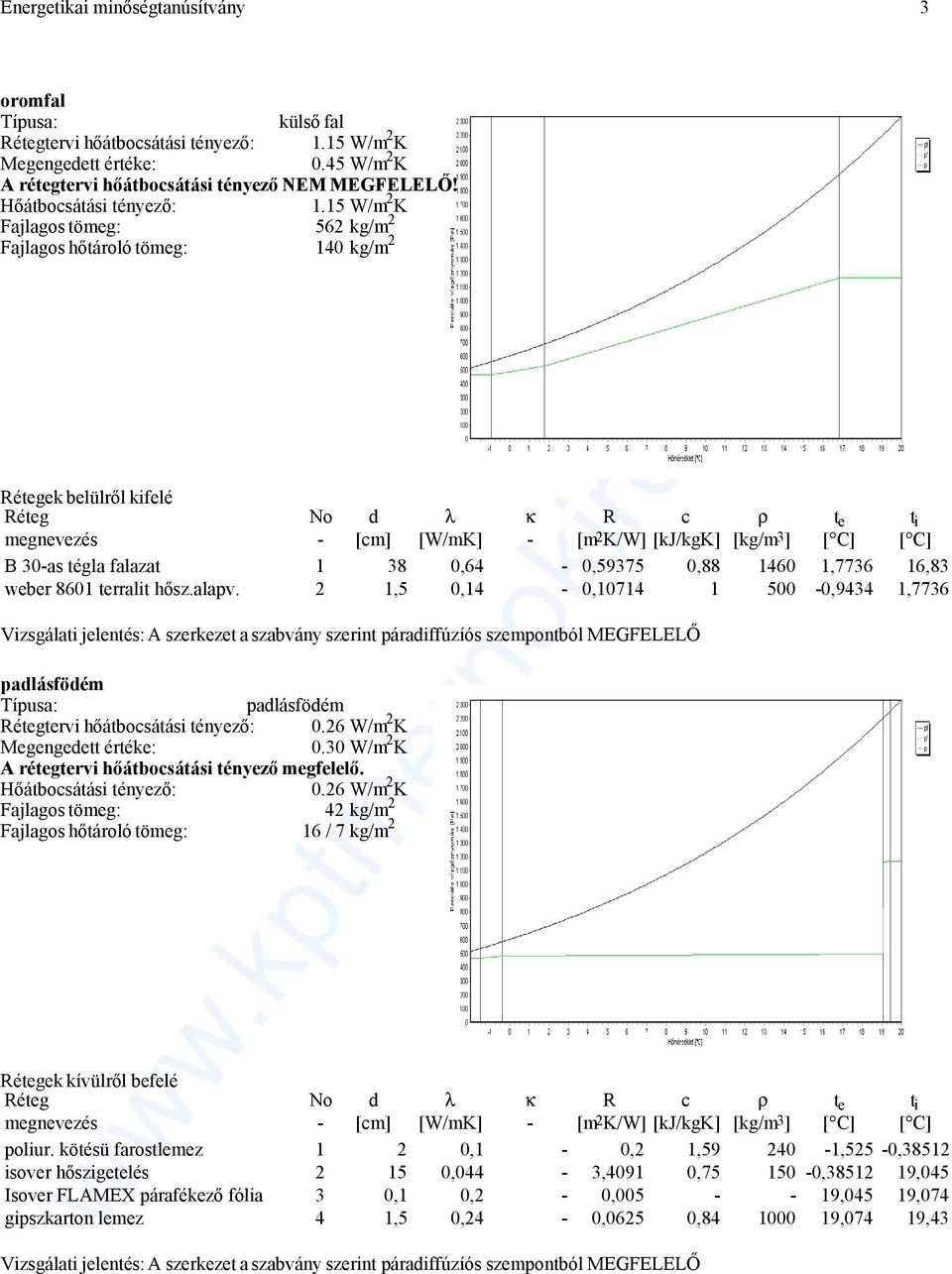

3 Energetikai minőségtanúsítvány 3 oromfal külső fal tervi hőátbocsátási tényező: 1.15 W/m 2 K 0.45 W/m 2 K 1.15 W/m 2 K Fajlagos tömeg: 562 kg/m 2 Fajlagos hőtároló tömeg: 140 kg/m 2 ek belülről kifelé B 30-as tégla falazat ,64-0, , , ,83 weber 8601 terralit hősz.alapv. 2 1,5 0,14-0, ,9434 1,7736 Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból MEGFELELŐ padlásfödém padlásfödém tervi hőátbocsátási tényező: 0.26 W/m 2 K 0.30 W/m 2 K A rétegtervi hőátbocsátási tényező megfelelő W/m 2 K Fajlagos tömeg: 42 kg/m 2 Fajlagos hőtároló tömeg: 16 / 7 kg/m 2 ek kívülről befelé poliur. kötésü farostlemez 1 2 0,1-0,2 1, ,525-0,38512 isover hőszigetelés ,044-3,4091 0, , ,045 Isover FLAMEX párafékező fólia 3 0,1 0,2-0, ,045 19,074 gipszkarton lemez 4 1,5 0,24-0,0625 0, ,074 19,43 Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból MEGFELELŐ

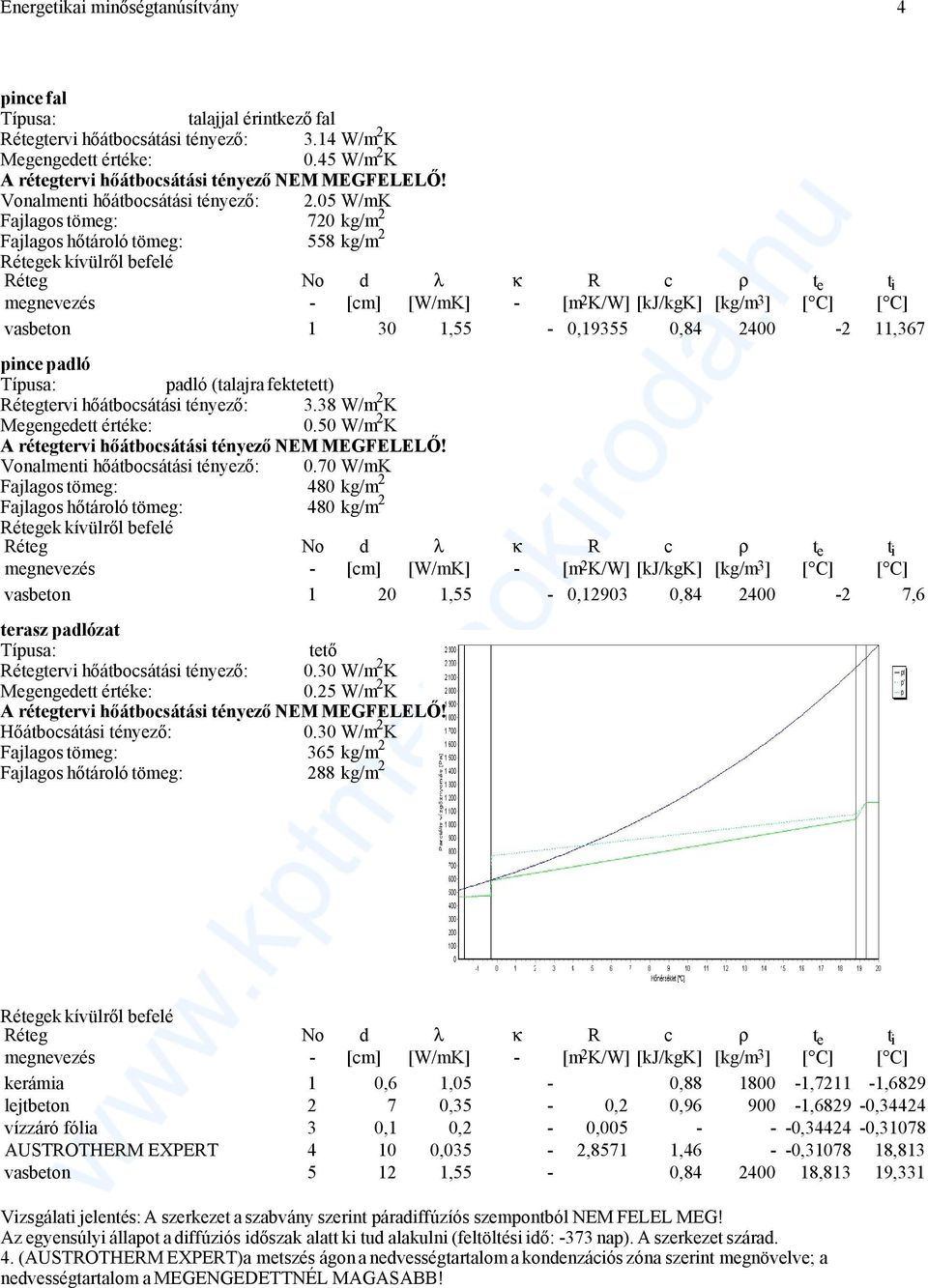

4 Energetikai minőségtanúsítvány 4 pince fal talajjal érintkező fal tervi hőátbocsátási tényező: 3.14 W/m 2 K 0.45 W/m 2 K Vonalmenti hőátbocsátási tényező: 2.05 W/mK Fajlagos tömeg: 720 kg/m 2 Fajlagos hőtároló tömeg: 558 kg/m 2 ek kívülről befelé vasbeton ,55-0, , ,367 pince padló padló (talajra fektetett) tervi hőátbocsátási tényező: 3.38 W/m 2 K 0.50 W/m 2 K Vonalmenti hőátbocsátási tényező: 0.70 W/mK Fajlagos tömeg: 480 kg/m 2 Fajlagos hőtároló tömeg: 480 kg/m 2 ek kívülről befelé vasbeton ,55-0, , ,6 terasz padlózat tető tervi hőátbocsátási tényező: 0.30 W/m 2 K 0.25 W/m 2 K 0.30 W/m 2 K Fajlagos tömeg: 365 kg/m 2 Fajlagos hőtároló tömeg: 288 kg/m 2 ek kívülről befelé kerámia 1 0,6 1,05-0, ,7211-1,6829 lejtbeton 2 7 0,35-0,2 0, ,6829-0,34424 vízzáró fólia 3 0,1 0,2-0, , ,31078 AUSTROTHERM EXPERT ,035-2,8571 1, , ,813 vasbeton ,55-0, ,813 19,331 Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból NEM FELEL MEG! Az egyensúlyi állapot a diffúziós időszak alatt ki tud alakulni (feltöltési idő: -373 nap). A szerkezet szárad. 4. (AUSTROTHERM EXPERT)a metszés ágon a nedvességtartalom a kondenzációs zóna szerint megnövelve; a nedvességtartalom a MEGENGEDETTNÉL MAGASABB!

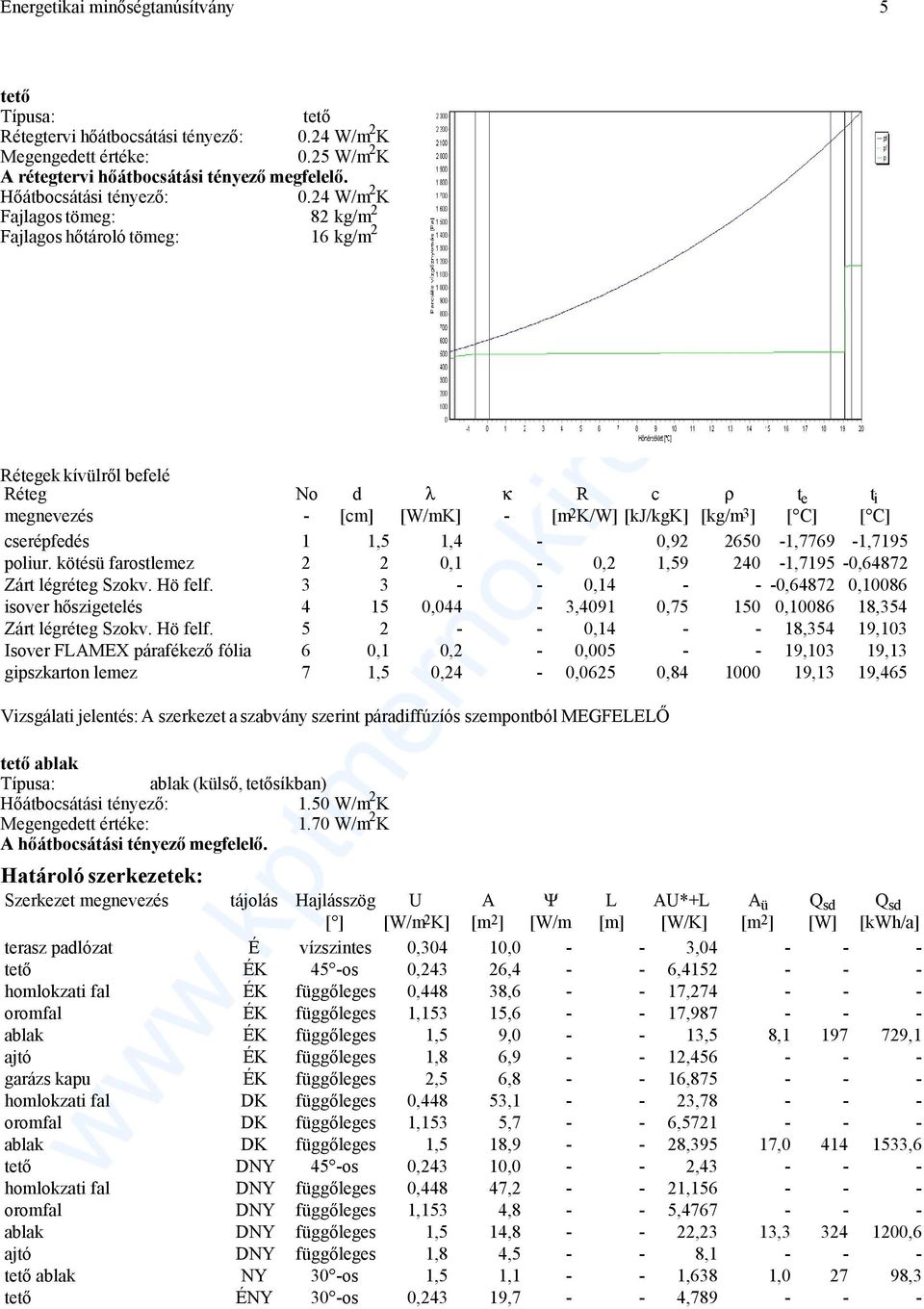

5 Energetikai minőségtanúsítvány 5 tető tető tervi hőátbocsátási tényező: 0.24 W/m 2 K 0.25 W/m 2 K A rétegtervi hőátbocsátási tényező megfelelő W/m 2 K Fajlagos tömeg: 82 kg/m 2 Fajlagos hőtároló tömeg: 16 kg/m 2 ek kívülről befelé cserépfedés 1 1,5 1,4-0, ,7769-1,7195 poliur. kötésü farostlemez 2 2 0,1-0,2 1, ,7195-0,64872 Zárt légréteg Szokv. Hö felf , , ,10086 isover hőszigetelés ,044-3,4091 0, , ,354 Zárt légréteg Szokv. Hö felf , ,354 19,103 Isover FLAMEX párafékező fólia 6 0,1 0,2-0, ,103 19,13 gipszkarton lemez 7 1,5 0,24-0,0625 0, ,13 19,465 Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból MEGFELELŐ tető ablak ablak (külső, tetősíkban) 1.50 W/m 2 K 1.70 W/m 2 K A hőátbocsátási tényező megfelelő. Határoló szerkezetek: Szerkezet tájolás Hajlásszög [ ] U [W/m 2 K] A [m 2 ] Ψ [W/m L [m] AU*+L [W/K] A ü [m 2 ] Q sd [W] Q sd [kwh/a] terasz padlózat É vízszintes 0,304 10, , tető ÉK 45 -os 0,243 26, , homlokzati fal ÉK függőleges 0,448 38, , oromfal ÉK függőleges 1,153 15, , ablak ÉK függőleges 1,5 9, ,5 8, ,1 ajtó ÉK függőleges 1,8 6, , garázs kapu ÉK függőleges 2,5 6, , homlokzati fal DK függőleges 0,448 53, , oromfal DK függőleges 1,153 5, , ablak DK függőleges 1,5 18, ,395 17, ,6 tető DNY 45 -os 0,243 10, , homlokzati fal DNY függőleges 0,448 47, , oromfal DNY függőleges 1,153 4, , ablak DNY függőleges 1,5 14, ,23 13, ,6 ajtó DNY függőleges 1,8 4, , tető ablak NY 30 -os 1,5 1, ,638 1, ,3 tető ÉNY 30 -os 0,243 19, ,

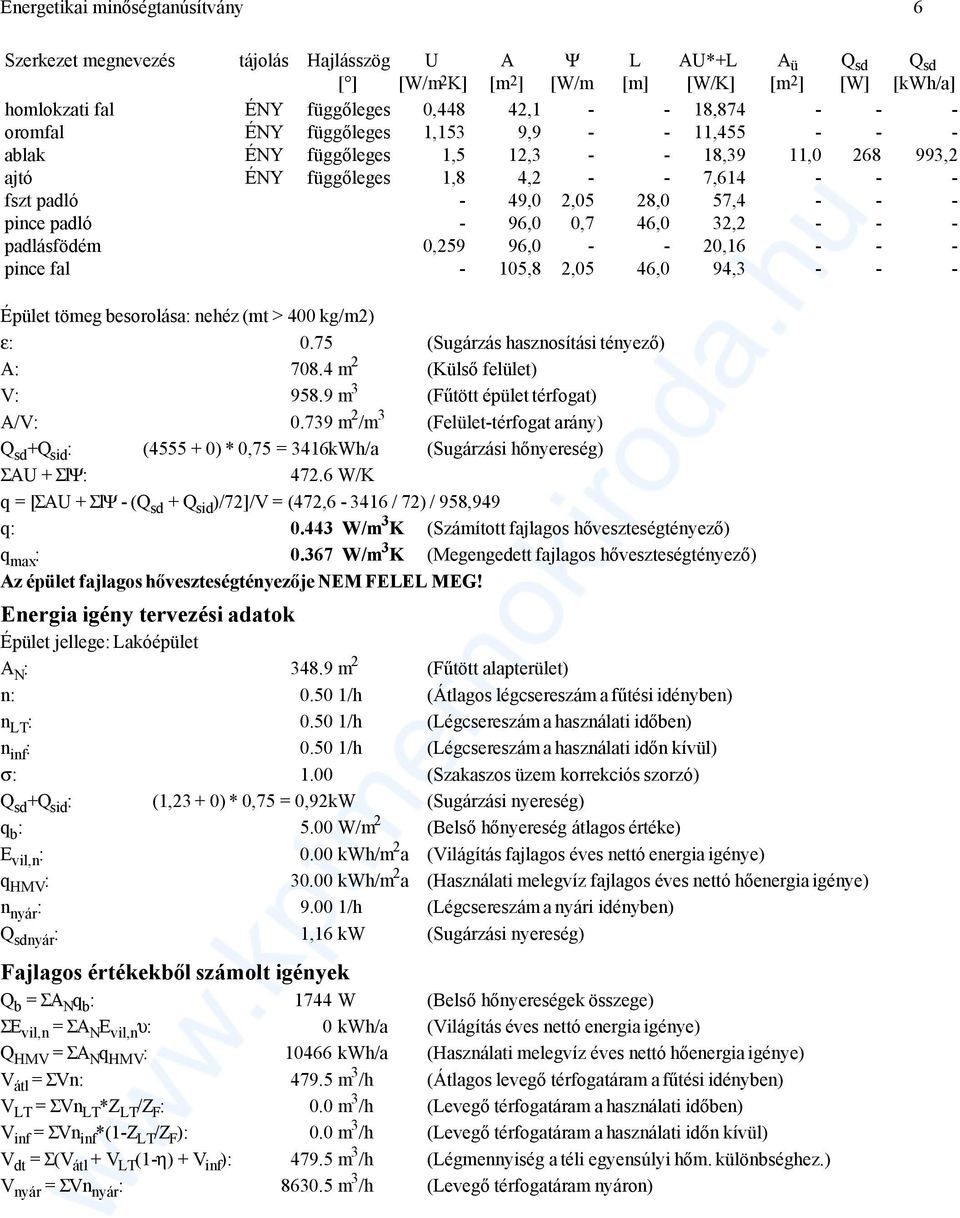

6 Energetikai minőségtanúsítvány 6 Szerkezet tájolás Hajlásszög [ ] U [W/m 2 K] A [m 2 ] Ψ [W/m L [m] AU*+L [W/K] A ü [m 2 ] Q sd [W] Q sd [kwh/a] homlokzati fal ÉNY függőleges 0,448 42, , oromfal ÉNY függőleges 1,153 9, , ablak ÉNY függőleges 1,5 12, ,39 11, ,2 ajtó ÉNY függőleges 1,8 4, , fszt padló - 49,0 2,05 28,0 57, pince padló - 96,0 0,7 46,0 32, padlásfödém 0,259 96, , pince fal - 105,8 2,05 46,0 94, Épület tömeg besorolása: nehéz (mt > 400 kg/m2) ε: 0.75 (Sugárzás hasznosítási tényező) A: m 2 (Külső felület) V: m 3 (Fűtött épület térfogat) A/V: m 2 /m 3 (Felület-térfogat arány) Q sd +Q sid : ( ) * 0,75 = 3416kWh/a (Sugárzási hőnyereség) ΣAU + ΣlΨ: W/K q = [ΣAU + ΣlΨ - (Q sd + Q sid )/72]/V = (472, / 72) / 958,949 q: W/m 3 K (Számított fajlagos hőveszteségtényező) q max : W/m 3 K (Megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője NEM FELEL MEG! Energia igény tervezési adatok Épület jellege: Lakóépület A N : m 2 (Fűtött alapterület) n: /h (Átlagos légcsereszám a fűtési idényben) n LT : /h (Légcsereszám a használati időben) n inf : /h (Légcsereszám a használati időn kívül) σ: 1.00 (Szakaszos üzem korrekciós szorzó) Q sd +Q sid : (1,23 + 0) * 0,75 = 0,92kW (Sugárzási nyereség) q b : 5.00 W/m 2 (Belső hőnyereség átlagos értéke) E vil,n : 0.00 kwh/m 2 a (Világítás fajlagos éves nettó energia igénye) q HMV : kwh/m 2 a (Használati melegvíz fajlagos éves nettó hőenergia igénye) n nyár : /h (Légcsereszám a nyári idényben) Q sdnyár : 1,16 kw (Sugárzási nyereség) Fajlagos értékekből számolt igények Q b = ΣA N q b : 1744 W (Belső hőnyereségek összege) ΣE vil,n = ΣA N E vil,n υ: 0 kwh/a (Világítás éves nettó energia igénye) Q HMV = ΣA N q HMV : kwh/a (Használati melegvíz éves nettó hőenergia igénye) V átl = ΣVn: m 3 /h (Átlagos levegő térfogatáram a fűtési idényben) V LT = ΣVn LT *Z LT /Z F : 0.0 m 3 /h (Levegő térfogatáram a használati időben) V inf = ΣVn inf *(1-Z LT /Z F ): 0.0 m 3 /h (Levegő térfogatáram a használati időn kívül) V dt = Σ(V átl + V LT (1-η) + V inf ): m 3 /h (Légmennyiség a téli egyensúlyi hőm. különbséghez.) V nyár = ΣVn nyár : m 3 /h (Levegő térfogatáram nyáron)

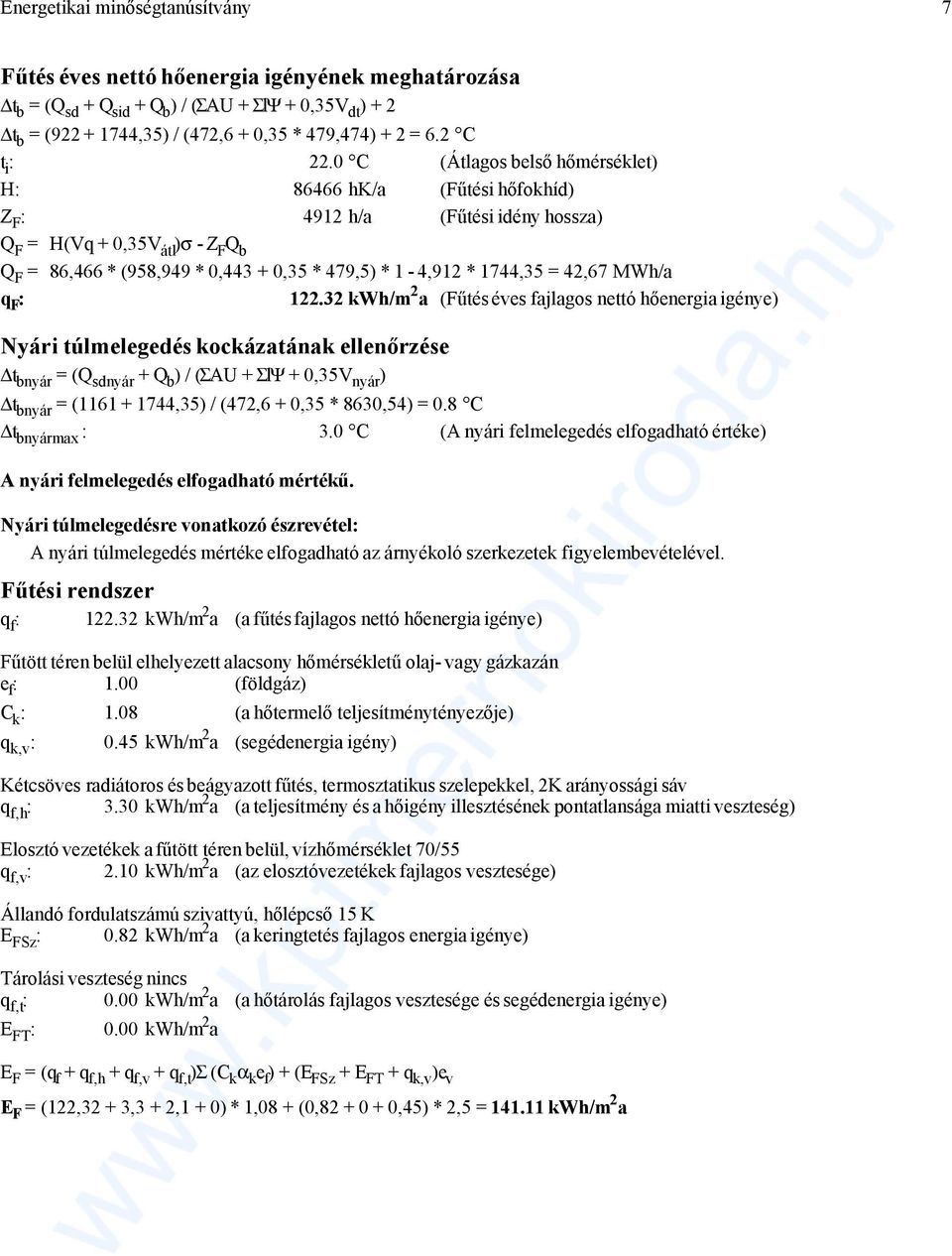

7 Energetikai minőségtanúsítvány 7 Fűtés éves nettó hőenergia igényének meghatározása t b = (Q sd + Q sid + Q b ) / (ΣAU + ΣlΨ + 0,35V dt ) + 2 t b = ( ,35) / (472,6 + 0,35 * 479,474) + 2 = 6.2 C t i : 22.0 C (Átlagos belső hőmérséklet) H: hk/a (Fűtési hőfokhíd) Z F : 4912 h/a (Fűtési idény hossza) Q F = H(Vq + 0,35V átl )σ - Z F Q b Q F = 86,466 * (958,949 * 0, ,35 * 479,5) * 1-4,912 * 1744,35 = 42,67 MWh/a q F : kwh/m 2 a (Fűtés éves fajlagos nettó hőenergia igénye) Nyári túlmelegedés kockázatának ellenőrzése t bnyár = (Q sdnyár + Q b ) / (ΣAU + ΣlΨ + 0,35V nyár ) t bnyár = ( ,35) / (472,6 + 0,35 * 8630,54) = 0.8 C t bnyármax : 3.0 C (A nyári felmelegedés elfogadható értéke) A nyári felmelegedés elfogadható mértékű. Nyári túlmelegedésre vonatkozó észrevétel: A nyári túlmelegedés mértéke elfogadható az árnyékoló szerkezetek figyelembevételével. Fűtési rendszer q f : kwh/m 2 a (a fűtés fajlagos nettó hőenergia igénye) Fűtött téren belül elhelyezett alacsony hőmérsékletű olaj- vagy gázkazán e f : 1.00 (földgáz) C k : 1.08 (a hőtermelő teljesítménytényezője) q k,v : 0.45 kwh/m 2 a (segédenergia igény) Kétcsöves radiátoros és beágyazott fűtés, termosztatikus szelepekkel, 2K arányossági sáv q f,h : 3.30 kwh/m 2 a (a teljesítmény és a hőigény illesztésének pontatlansága miatti veszteség) Elosztó vezetékek a fűtött téren belül, vízhőmérséklet 70/55 q f,v : 2.10 kwh/m 2 a (az elosztóvezetékek fajlagos vesztesége) Állandó fordulatszámú szivattyú, hőlépcső 15 K E FSz : 0.82 kwh/m 2 a (a keringtetés fajlagos energia igénye) Tárolási veszteség nincs q f,t : 0.00 kwh/m 2 a (a hőtárolás fajlagos vesztesége és segédenergia igénye) E FT : 0.00 kwh/m 2 a E F = (q f + q f,h + q f,v + q f,t )Σ (C k α k e f ) + (E FSz + E FT + q k,v )e v E F = (122,32 + 3,3 + 2,1 + 0) * 1,08 + (0, ,45) * 2,5 = kwh/m 2 a

8 Energetikai minőségtanúsítvány 8 Melegvíz-termelő rendszer q HMV : kwh/m 2 a (a melegvíz készítés nettó energia igénye) Alacsony hőmérsékletű olaj- vagy gázkazán α k : 0.40 (a hőtermelő által lefedett energiaarány) e HMV : 1.00 (földgáz) C k : 1.16 (a hőtermelő teljesítménytényezője) E k : 0.16 kwh/m 2 a (segédenergia igény) napkollektor α k : 0.60 (a hőtermelő által lefedett energiaarány) e HMV : 0.00 (megújuló) C k : 1.14 (a hőtermelő teljesítménytényezője) E k : 0.40 kwh/m 2 a (segédenergia igény) Elosztó vezetékek a fűtött téren belül, cirkulációval q HMV,v : % (a melegvíz elosztás fajlagos vesztesége) E C : 0.44 kwh/m 2 a (a cirkulációs szivattyú fajlagos energia igénye) Elhelyezés a fűtött térben, indirekt fűtésű tároló q HMV,t : 9.00 % (a melegvíz tárolás fajlagos vesztesége) E HMV = q HMV (1 + q HMV,v /100 + q HMV,t /100)Σ(C k α k e HMV ) + (E C + E k )e v E HMV = 30 * (1 + 0,14 + 0,09) * 0,464 + (0,44 + 0,304) * 2,5 = kwh/m 2 a Az épület összesített energetikai jellemzője E P = E F + E HMV + E vil + E LT + E hű + E +- = 141, , E P : E Pmax : Becsült éves fogyasztás energiahordozók szerint elektromos áram: 0.70 MWh/a földgáz: MWh/a Becsült éves CO2 kibocsátás: t/a A javasolt korszerűsítések leírása: kwh/m 2 a (az összesített energetikai jellemző számított értéke) kwh/m 2 a (az összesített energetikai jellemző megengedett értéke) A számítások alapján az épület C (követelménynek megfelelő) épületenergetikai minősítési osztályba sorolható. A leggyorsabban megtérülő beruházásnak az állandó fordulatszámú szivattyúk lecserélése jelenti, korszerű fordulatszám szabályozásúakra. Ezenfelül a cirkulációs szivattyú időkapcsolóval történő ellátása is energiamegtakarítást eredményezhet. A kazáncsere, illetve a homlokzati falak hőszigetelése esetén hosszabb megtérülési idővel kell számolni. A számítás a 7/2006. (V.24.) TNM rendelet szerint készült.... aláírás
