1 Energetikai minőségtanúsítvány 1 Energetikai minőségtanúsítvány összesítő Épület: Sportcsarnok 6090 Szabdszállás Szent Erzsébet tér 5. Hrsz: 1/3 Megrendelő: Kunszentmiklós Városi Önkormányzat 6090 Kunszentmiklós, Kálvin tér 12. Tanúsító: LóR Épületgépészet 6000 Kecskemét, Széchenyi krt. 43. Lór Gábor G/ / info@lorgabor.hu Az épület(rész) fajlagos primer energiafogyasztása: kwh/m 2 a Követelményérték (viszonyítási alap): kwh/m 2 a Az épület(rész) energetikai jellemzője a követelményértékre vonatkoztatva: % Energetikai minőség szerinti besorolás: E (átlagosnál jobb) A+ A B C D E F G H I A tanúsítvány az egyszerűsített számítási módszerrel készült. A nyári felmelegedés elfogadható mértékű. A javaslat(ok együttes) megvalósításával elérhető minősítés: B A korszerűsítési javaslatok leírása a számítási rész végén található. Tanúsítvány azonosító tanúsítónál: Kelt: június hó Aláírás

2 Energetikai minőségtanúsítvány 2 Szerkezet típusok: 2 ferde tető tető tervi hőátbocsátási tényező: 0.49 W/m 2 K 0.17 W/m 2 K Hőátbocsátási tényezőt módosító tag: 20 % Eredő hőátbocsátási tényező: 0.59 W/m 2 K Fajlagos tömeg: 28 kg/m 2 Fajlagos hőtároló tömeg: 25 kg/m 2 ek kívülről befelé Bitumenes zsindely Betonyp Kiszell. légr. Szokv. Függöle üveggyapot Polietilén fólia fenyőfa rostok ir Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúziós szempontból MEGFELELŐ 1. (Bitumenes zsindely)a kiszellőztetés utáni rétegek páraellenállása nincs beszámítva. 2. (Betonyp)a kiszellőztetés utáni rétegek páraellenállása nincs beszámítva. 3. (Kiszell. légr. Szokv. Függöleg.)a kiszellőztetés utáni rétegek páraellenállása nincs beszámítva. 3 lapostető tető tervi hőátbocsátási tényező: 0.30 W/m 2 K 0.17 W/m 2 K Hőátbocsátási tényezőt módosító tag: 20 % Eredő hőátbocsátási tényező: 0.36 W/m 2 K Fajlagos tömeg: 383 kg/m 2 Fajlagos hőtároló tömeg: 270 kg/m 2

3 Energetikai minőségtanúsítvány 3 ek kívülről befelé bitumenes vastaglemez bitumenes vastaglemez Gőznyomás kiegyenlítő nike panel Alu. betétes párazáró lemez bitumenkenés Cement simítás PK üreges vb. födémpalló javított mészvakolat Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapot a diffúziós időszak alatt ki tud alakulni (feltöltési idő: nap). A szerkezet szárad. Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 3. (Gőznyomás kiegyenlítő réteg)egyensúlyi állapotban páralecsapódás van! 4 padlásfödém padlásfödém tervi hőátbocsátási tényező: 0.35 W/m 2 K 0.17 W/m 2 K Hőátbocsátási tényezőt módosító tag: 10 % Eredő hőátbocsátási tényező: 0.39 W/m 2 K Fajlagos tömeg: 860 kg/m 2 Fajlagos hőtároló tömeg: 519 / 132 kg/m 2 ek kívülről befelé kavicsbeton Polietilén fólia polisztirolhab Alu. betétes párazáró lemez vasbeton javított mészvakolat Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúziós szempontból MEGFELELŐ 5 belső födém belső födém (lefelé hűlő) tervi hőátbocsátási tényező: 0.57 W/m 2 K Hőátbocsátási tényezőt módosító tag: 5 % Eredő hőátbocsátási tényező: 0.60 W/m 2 K Fajlagos tömeg: 909 kg/m 2 Fajlagos hőtároló tömeg: 519 / 186 kg/m 2

4 Energetikai minőségtanúsítvány 4 ek kívülről befelé burkolat agyazó habarcs kavicsbeton Polietilén fólia lépésálló hangszigetelés vasbeton javított mészvakolat c 6 sportpadló padló (talajra fektetett) tervi hőátbocsátási tényező: 0.62 W/m 2 K 0.30 W/m 2 K Vonalmenti hőátbocsátási tényező: 1.05 W/mK Fajlagos tömeg: 985 kg/m 2 Fajlagos hőtároló tömeg: 107 kg/m 2 ek kívülről befelé homokfeltöltés kavicsfeltöltés kavicsbeton bitumenes vastaglemez bitumenes vastaglemez kavicsbeton gumi Zárt légréteg Szokv. Hö lefel vakpadló vakpadló tölgyfa (rostok ir.) Linóleum hideg burk. padló padló (talajra fektetett) tervi hőátbocsátási tényező: 0.48 W/m 2 K 0.30 W/m 2 K Vonalmenti hőátbocsátási tényező: 0.95 W/mK Fajlagos tömeg: 727 kg/m 2 Fajlagos hőtároló tömeg: 164 kg/m 2

5 Energetikai minőségtanúsítvány 5 ek kívülről befelé homokfeltöltés kavicsfeltöltés kavicsbeton bitumenes vastaglemez bitumenes vastaglemez polisztirolhab Polietilén fólia kavicsbeton ágyazó habarcs burkolat c 8 meleg burk. padló padló (talajra fektetett) tervi hőátbocsátási tényező: 0.49 W/m 2 K 0.30 W/m 2 K Vonalmenti hőátbocsátási tényező: 0.95 W/mK Fajlagos tömeg: 691 kg/m 2 Fajlagos hőtároló tömeg: 136 kg/m 2 ek kívülről befelé homokfeltöltés kavicsfeltöltés kavicsbeton bitumenes vastaglemez bitumenes vastaglemez polisztirolhab Polietilén fólia kavicsbeton aljzat kiegyenlítés Linóleum acél szerk. ablak Acél szerkezetű 1 rétegú üveggel szerelt ablak ablak (külső, fém) Hőátbocsátási tényező: 5.10 W/m 2 K 1.40 W/m 2 K A hőátbocsátási tényező NEM MEGFELELŐ! acél szerk. hőszig ablak Acél szerkezetű osztásű hőszigetelő üveggel szerelt homlokzati üvegfal üvegezett ajtó (külső, fém) Hőátbocsátási tényező: 3.20 W/m 2 K 1.40 W/m 2 K A hőátbocsátási tényező NEM MEGFELELŐ! bejárati ajtó elt lemez, tömör, kétszárnyú bejárati ajtó ajtó (külső) Hőátbocsátási tényező: 3.00 W/m 2 K 1.45 W/m 2 K A hőátbocsátási tényező NEM MEGFELELŐ!

6 Energetikai minőségtanúsítvány 6 külső fal külső fal tervi hőátbocsátási tényező: 0.64 W/m 2 K 0.24 W/m 2 K Hőátbocsátási tényezőt módosító tag: 40 % Eredő hőátbocsátási tényező: 0.90 W/m 2 K Fajlagos tömeg: 353 kg/m 2 Fajlagos hőtároló tömeg: 55 kg/m 2 ek kívülről befelé nemes vakolat Thermoton javított mészvakolat Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapot a diffúziós időszak alatt ki tud alakulni (feltöltési idő: 57 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 1. (nemes vakolat)75%-nál MAGASABB a relatív páratartalom! A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! c parapet fal belső fal (fütetlen tér felé) tervi hőátbocsátási tényező: 0.61 W/m 2 K 0.26 W/m 2 K Hőátbocsátási tényezőt módosító tag: 40 % Eredő hőátbocsátási tényező: 0.85 W/m 2 K Fajlagos tömeg: 351 kg/m 2 Fajlagos hőtároló tömeg: 55 / 55 kg/m 2 ek kívülről befelé javított mészvakolat Thermoton javított mészvakolat üvegezett bejárat ajtó Üvegezett bejárati ajtó osztású Thermoplan üveggel szerelveüvegezés aránya több mint 65% üvegezett ajtó (külső, fa és PVC) Hőátbocsátási tényező: 2.70 W/m 2 K 1.15 W/m 2 K A hőátbocsátási tényező NEM MEGFELELŐ!

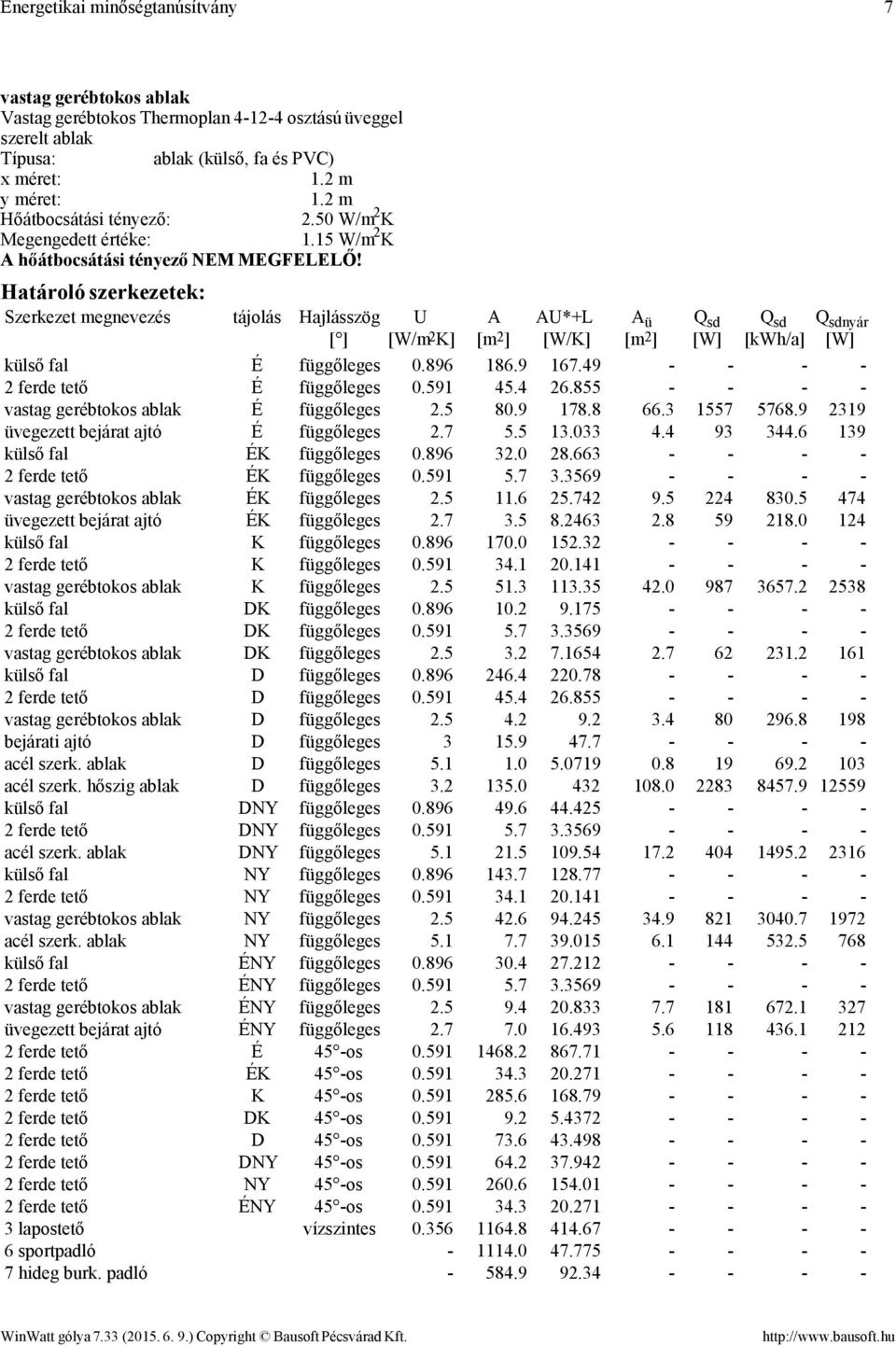

7 Energetikai minőségtanúsítvány 7 vastag gerébtokos ablak Vastag gerébtokos Thermoplan osztású üveggel szerelt ablak ablak (külső, fa és PVC) x méret: 1.2 m 1.2 m Hőátbocsátási tényező: 2.50 W/m 2 K 1.15 W/m 2 K A hőátbocsátási tényező NEM MEGFELELŐ! Határoló szerkezetek: Szerkezet tájolás Hajlásszög [ ] U [W/m 2 K] A [m 2 ] AU*+L [W/K] A ü [m 2 ] Q sd [W] Q sd [kwh/a] Q sdnyár [W] külső fal É függőleges ferde tető É függőleges vastag gerébtokos ablak É függőleges üvegezett bejárat ajtó É függőleges külső fal ÉK függőleges ferde tető ÉK függőleges vastag gerébtokos ablak ÉK függőleges üvegezett bejárat ajtó ÉK függőleges külső fal K függőleges ferde tető K függőleges vastag gerébtokos ablak K függőleges külső fal DK függőleges ferde tető DK függőleges vastag gerébtokos ablak DK függőleges külső fal D függőleges ferde tető D függőleges vastag gerébtokos ablak D függőleges bejárati ajtó D függőleges acél szerk. ablak D függőleges acél szerk. hőszig ablak D függőleges külső fal DNY függőleges ferde tető DNY függőleges acél szerk. ablak DNY függőleges külső fal NY függőleges ferde tető NY függőleges vastag gerébtokos ablak NY függőleges acél szerk. ablak NY függőleges külső fal ÉNY függőleges ferde tető ÉNY függőleges vastag gerébtokos ablak ÉNY függőleges üvegezett bejárat ajtó ÉNY függőleges ferde tető É 45 -os ferde tető ÉK 45 -os ferde tető K 45 -os ferde tető DK 45 -os ferde tető D 45 -os ferde tető DNY 45 -os ferde tető NY 45 -os ferde tető ÉNY 45 -os lapostető vízszintes sportpadló hideg burk. padló

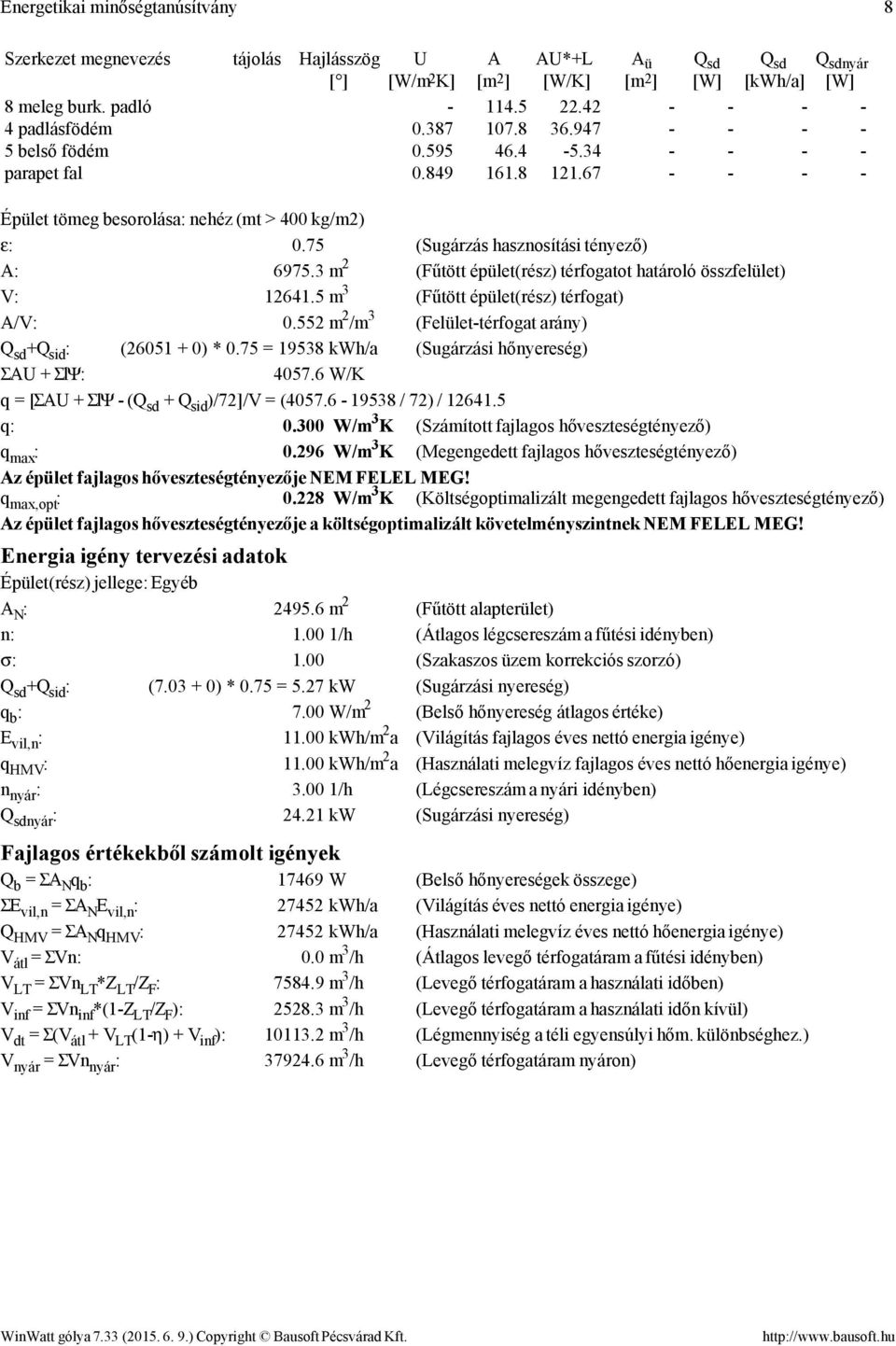

8 Energetikai minőségtanúsítvány 8 Szerkezet tájolás Hajlásszög [ ] U [W/m 2 K] A [m 2 ] AU*+L [W/K] A ü [m 2 ] Q sd [W] Q sd [kwh/a] Q sdnyár [W] 8 meleg burk. padló padlásfödém belső födém parapet fal Épület tömeg besorolása: nehéz (mt > 400 kg/m2) ε: 0.75 (Sugárzás hasznosítási tényező) A: m 2 (Fűtött épület(rész) térfogatot határoló összfelület) V: m 3 (Fűtött épület(rész) térfogat) A/V: m 2 /m 3 (Felület-térfogat arány) Q sd +Q sid : ( ) * 0.75 = kwh/a (Sugárzási hőnyereség) ΣAU + ΣlΨ: W/K q = [ΣAU + ΣlΨ - (Q sd + Q sid )/72]/V = ( / 72) / q: W/m 3 K (Számított fajlagos hőveszteségtényező) q max : W/m 3 K (Megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője NEM FELEL MEG! q max,opt : W/m 3 K (Költségoptimalizált megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője a költségoptimalizált követelményszintnek NEM FELEL MEG! Energia igény tervezési adatok Épület(rész) jellege: Egyéb A N : m 2 (Fűtött alapterület) n: /h (Átlagos légcsereszám a fűtési idényben) σ: 1.00 (Szakaszos üzem korrekciós szorzó) Q sd +Q sid : ( ) * 0.75 = 5.27 kw (Sugárzási nyereség) q b : 7.00 W/m 2 (Belső hőnyereség átlagos értéke) E vil,n : kwh/m 2 a (Világítás fajlagos éves nettó energia igénye) q HMV : kwh/m 2 a (Használati melegvíz fajlagos éves nettó hőenergia igénye) n nyár : /h (Légcsereszám a nyári idényben) Q sdnyár : kw (Sugárzási nyereség) Fajlagos értékekből számolt igények Q b = ΣA N q b : W (Belső hőnyereségek összege) ΣE vil,n = ΣA N E vil,n : kwh/a (Világítás éves nettó energia igénye) Q HMV = ΣA N q HMV : kwh/a (Használati melegvíz éves nettó hőenergia igénye) V átl = ΣVn: 0.0 m 3 /h (Átlagos levegő térfogatáram a fűtési idényben) V LT = ΣVn LT *Z LT /Z F : m 3 /h (Levegő térfogatáram a használati időben) V inf = ΣVn inf *(1-Z LT /Z F ): m 3 /h (Levegő térfogatáram a használati időn kívül) V dt = Σ(V átl + V LT (1-η) + V inf ): m 3 /h (Légmennyiség a téli egyensúlyi hőm. különbséghez.) V nyár = ΣVn nyár : m 3 /h (Levegő térfogatáram nyáron)

9 Energetikai minőségtanúsítvány 9 Fűtés éves nettó hőenergia igényének meghatározása t b = (Q sd + Q sid + Q b ) / (ΣAU + ΣlΨ + 0,35V dt ) + 2 t b = ( ) / ( ,35 * ) + 2 = 5.0 C t i : 20.0 C (Átlagos belső hőmérséklet) H: hk/a (Fűtési hőfokhíd) Z F : 4386 h/a (Fűtési idény hossza) Q F = H[Vq + 0,35ΣV inf,f ]σ - P LT,F- Z F - Z F Q b Q F = * ( * ,35 * ) * * * = MWh/a q F : kwh/m 2 a (Fűtés éves fajlagos nettó hőenergia igénye) MWh/a q LT,h : Nyári túlmelegedés kockázatának ellenőrzése t bnyár = (Q sdnyár + Q b ) / (ΣAU + ΣlΨ + 0,35V nyár ) kwh/m 2 a (A légtechnikai rendszer éves fajlagos nettó hőenergia igénye) t bnyár = ( ) / ( ,35 * ) = 2.4 C t bnyármax : 3.0 C (A nyári felmelegedés elfogadható értéke) A nyári felmelegedés elfogadható mértékű. Fűtési rendszer A sportcsarnok fűtése fűtött térben kialakított központi kazánházból történik, álló, állandó hőmérsékletű gázkazánokkal megtáplált fűtési osztón keresztül, kétcsöves radiátoros fűtéssel. A fűtési rendszer minden eleme fűtött térben került elhelyezésre, abba tárolót nem építettek. A fűtési rendszer telejsítmény szabályzását kazánházi kézi vezérléssel oldják meg, létesítéskor telepített szabályzó üzemképképtelen. A N : m 2 (a rendszer alapterülete) q f : kwh/m 2 a (a fűtés fajlagos nettó hőenergia igénye) Fűtött téren belül elhelyezett állandó hőmérsékletű olaj- vagy gázkazán e f : 1.00 (földgáz) C k : 1.15 (a hőtermelő teljesítménytényezője) q k,v : 0.18 kwh/m 2 a (segédenergia igény) Kétcsöves radiátoros és beágyazott fűtés, szabályozás nélkül q f,h : kwh/m 2 a (a teljesítmény és a hőigény illesztésének pontatlansága miatti veszteség) Elosztó vezetékek a fűtött téren belül, vízhőmérséklet 70/55 q f,v : 1.80 kwh/m 2 a (az elosztóvezetékek fajlagos vesztesége) Állandó fordulatszámú szivattyú, hőlépcső 15 K E FSz : 0.34 kwh/m 2 a (a keringtetés fajlagos energia igénye) Tárolási veszteség nincs q f,t : 0.00 kwh/m 2 a (a hőtárolás fajlagos vesztesége és segédenergia igénye) E FT : 0.00 kwh/m 2 a E F = (q f + q f,h + q f,v + q f,t )Σ (C k α k e f ) + (E FSz + E FT + q k,v )e v E F = ( ) * ( ) * 2.5 = kwh/m 2 a

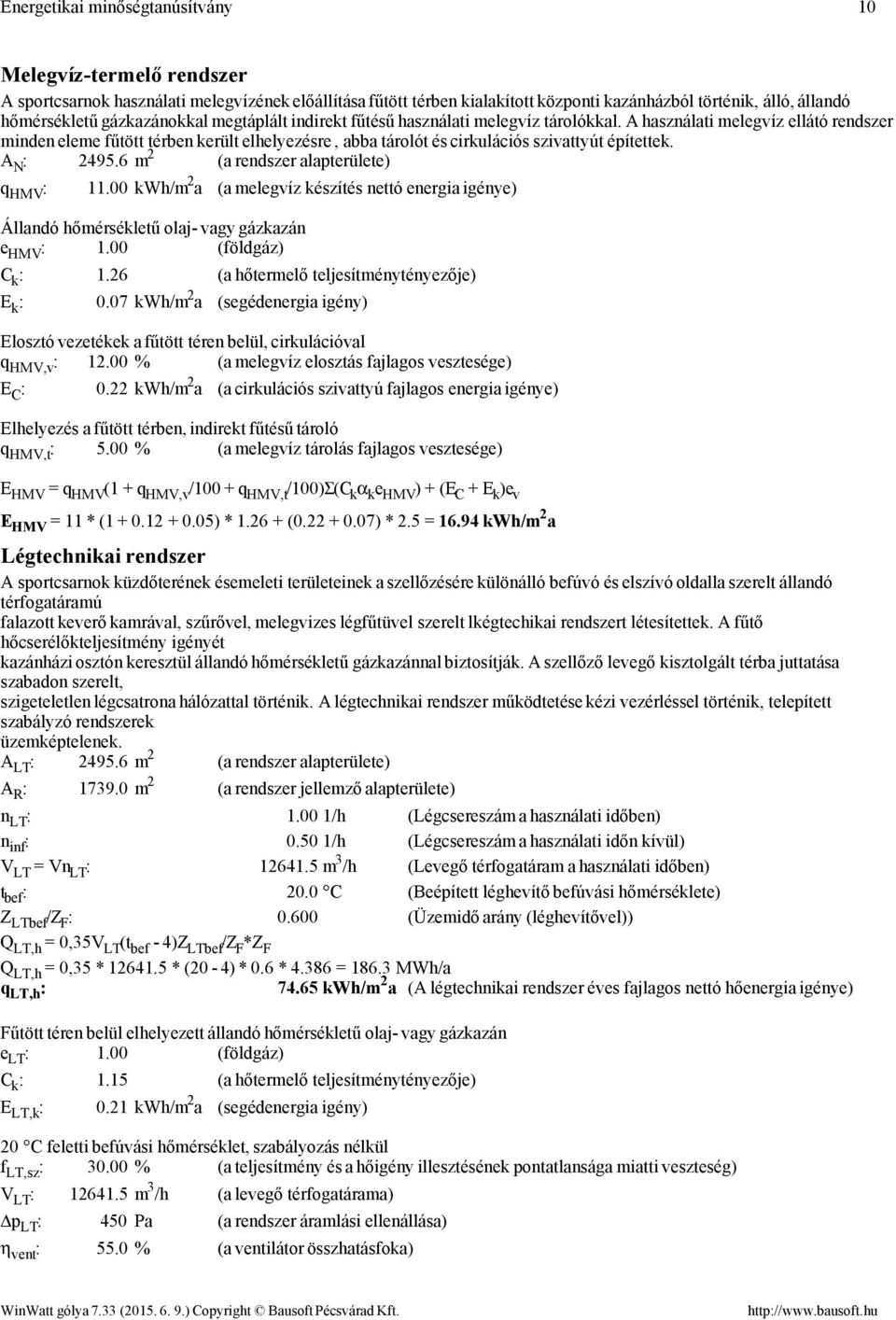

10 Energetikai minőségtanúsítvány 10 Melegvíz-termelő rendszer A sportcsarnok használati melegvízének előállítása fűtött térben kialakított központi kazánházból történik, álló, állandó hőmérsékletű gázkazánokkal megtáplált indirekt fűtésű használati melegvíz tárolókkal. A használati melegvíz ellátó rendszer minden eleme fűtött térben került elhelyezésre, abba tárolót és cirkulációs szivattyút építettek. A N : m 2 (a rendszer alapterülete) q HMV : kwh/m 2 a (a melegvíz készítés nettó energia igénye) Állandó hőmérsékletű olaj- vagy gázkazán e HMV : 1.00 (földgáz) C k : 1.26 (a hőtermelő teljesítménytényezője) E k : 0.07 kwh/m 2 a (segédenergia igény) Elosztó vezetékek a fűtött téren belül, cirkulációval q HMV,v : % (a melegvíz elosztás fajlagos vesztesége) E C : 0.22 kwh/m 2 a (a cirkulációs szivattyú fajlagos energia igénye) Elhelyezés a fűtött térben, indirekt fűtésű tároló q HMV,t : 5.00 % (a melegvíz tárolás fajlagos vesztesége) E HMV = q HMV (1 + q HMV,v /100 + q HMV,t /100)Σ(C k α k e HMV ) + (E C + E k )e v E HMV = 11 * ( ) * ( ) * 2.5 = kwh/m 2 a Légtechnikai rendszer A sportcsarnok küzdőterének ésemeleti területeinek a szellőzésére különálló befúvó és elszívó oldalla szerelt állandó térfogatáramú falazott keverő kamrával, szűrővel, melegvizes légfűtüvel szerelt lkégtechikai rendszert létesítettek. A fűtő hőcserélőkteljesítmény igényét kazánházi osztón keresztül állandó hőmérsékletű gázkazánnal biztosítják. A szellőző levegő kisztolgált térba juttatása szabadon szerelt, szigeteletlen légcsatrona hálózattal történik. A légtechnikai rendszer működtetése kézi vezérléssel történik, telepített szabályzó rendszerek üzemképtelenek. A LT : m 2 (a rendszer alapterülete) A R : m 2 (a rendszer jellemző alapterülete) n LT : /h (Légcsereszám a használati időben) n inf : /h (Légcsereszám a használati időn kívül) V LT = Vn LT : m 3 /h (Levegő térfogatáram a használati időben) t bef : 20.0 C (Beépített léghevítő befúvási hőmérséklete) Z LTbef /Z F : (Üzemidő arány (léghevítővel)) Q LT,h = 0,35V LT (t bef - 4)Z LTbef /Z F *Z F Q LT,h = 0,35 * * (20-4) * 0.6 * = MWh/a q LT,h : kwh/m 2 a (A légtechnikai rendszer éves fajlagos nettó hőenergia igénye) Fűtött téren belül elhelyezett állandó hőmérsékletű olaj- vagy gázkazán e LT : 1.00 (földgáz) C k : 1.15 (a hőtermelő teljesítménytényezője) E LT,k : 0.21 kwh/m 2 a (segédenergia igény) 20 C feletti befúvási hőmérséklet, szabályozás nélkül f LT,sz : % (a teljesítmény és a hőigény illesztésének pontatlansága miatti veszteség) V LT : m 3 /h (a levegő térfogatárama) p LT : 450 Pa (a rendszer áramlási ellenállása) η vent : 55.0 % (a ventilátor összhatásfoka)

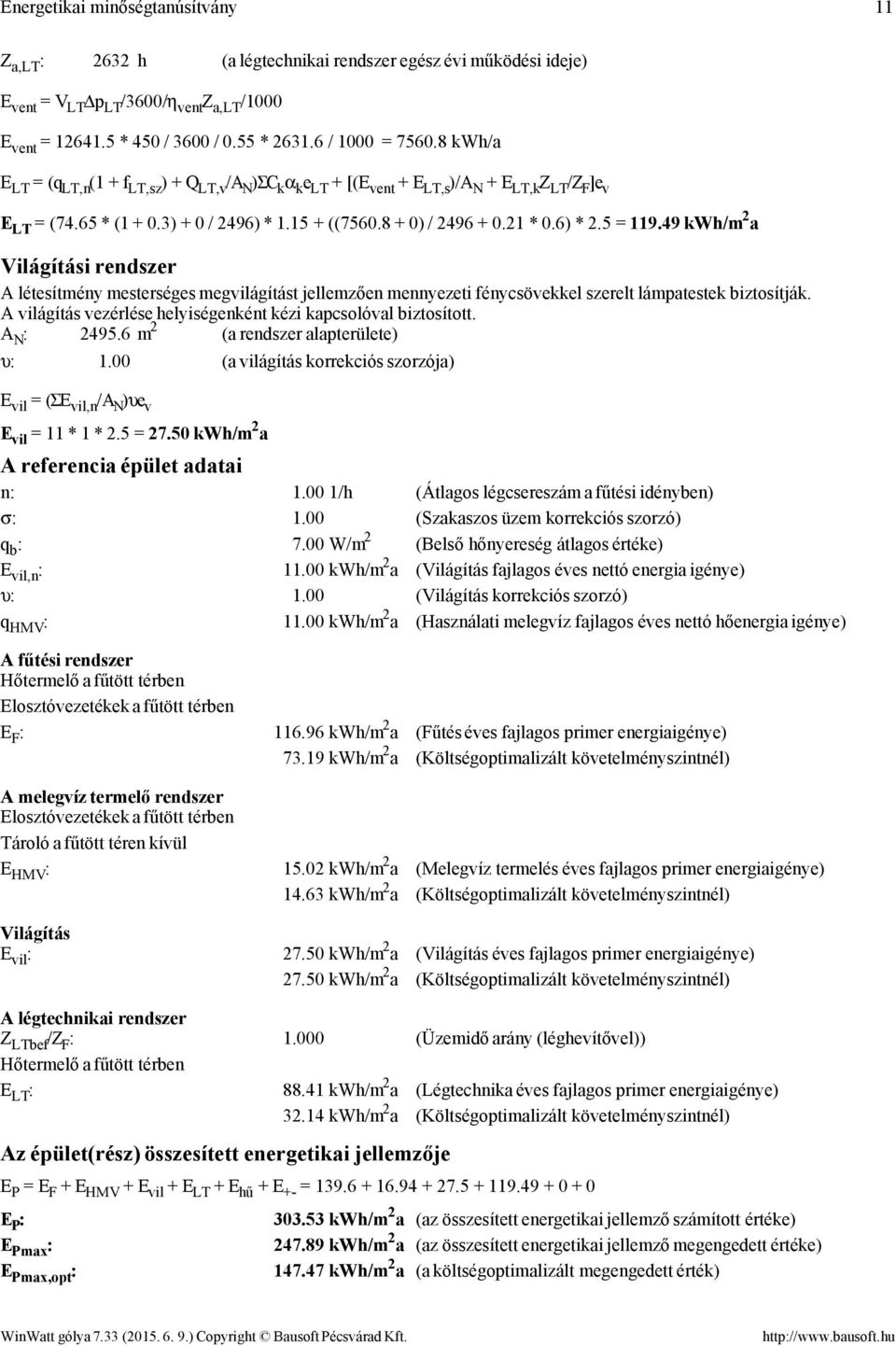

11 Energetikai minőségtanúsítvány 11 Z a,lt : 2632 h (a légtechnikai rendszer egész évi működési ideje) E vent = V LT p LT /3600/η vent Z a,lt /1000 E vent = * 450 / 3600 / 0.55 * / 1000 = kwh/a E LT = (q LT,n (1 + f LT,sz ) + Q LT,v /A N )ΣC k α k e LT + [(E vent + E LT,s )/A N + E LT,k Z LT /Z F ]e v E LT = (74.65 * ( ) + 0 / 2496) * (( ) / * 0.6) * 2.5 = kwh/m 2 a Világítási rendszer A létesítmény mesterséges megvilágítást jellemzően mennyezeti fénycsövekkel szerelt lámpatestek biztosítják. A világítás vezérlése helyiségenként kézi kapcsolóval biztosított. A N : m 2 (a rendszer alapterülete) υ: 1.00 (a világítás korrekciós szorzója) E vil = (ΣE vil,n /A N )υe v E vil = 11 * 1 * 2.5 = kwh/m 2 a A referencia épület adatai n: /h (Átlagos légcsereszám a fűtési idényben) σ: 1.00 (Szakaszos üzem korrekciós szorzó) q b : 7.00 W/m 2 (Belső hőnyereség átlagos értéke) E vil,n : kwh/m 2 a (Világítás fajlagos éves nettó energia igénye) υ: 1.00 (Világítás korrekciós szorzó) q HMV : kwh/m 2 a (Használati melegvíz fajlagos éves nettó hőenergia igénye) A fűtési rendszer Hőtermelő a fűtött térben Elosztóvezetékek a fűtött térben E F : kwh/m 2 a (Fűtés éves fajlagos primer energiaigénye) kwh/m 2 a (Költségoptimalizált követelményszintnél) A melegvíz termelő rendszer Elosztóvezetékek a fűtött térben Tároló a fűtött téren kívül E HMV : kwh/m 2 a (Melegvíz termelés éves fajlagos primer energiaigénye) kwh/m 2 a (Költségoptimalizált követelményszintnél) Világítás E vil : kwh/m 2 a (Világítás éves fajlagos primer energiaigénye) kwh/m 2 a (Költségoptimalizált követelményszintnél) A légtechnikai rendszer Z LTbef /Z F : (Üzemidő arány (léghevítővel)) Hőtermelő a fűtött térben E LT : kwh/m 2 a (Légtechnika éves fajlagos primer energiaigénye) kwh/m 2 a (Költségoptimalizált követelményszintnél) Az épület(rész) összesített energetikai jellemzője E P = E F + E HMV + E vil + E LT + E hű + E +- = E P : E Pmax : E Pmax,opt : kwh/m 2 a (az összesített energetikai jellemző számított értéke) kwh/m 2 a (az összesített energetikai jellemző megengedett értéke) kwh/m 2 a (a költségoptimalizált megengedett érték)

12 Energetikai minőségtanúsítvány 12 Becsült éves fogyasztás energiahordozók szerint Energiahordozó típusa E [MWh/a] e [-] E prim [MWh/a] e CO2 [g/kw E CO2 [t/a] F [/a] á K [eft/a] elektromos áram MWh 39.8 Ft/kWh földgáz m3 3.3 Ft/MJ Összesen A javasolt korszerűsítések leírása: Az épületszerkezet útólagos hőszigetelésével, nyílászárók cseréjével a létesítmény fűtési teljesítmény igénye csökkenthető, épületgépészeti rendszerek felújításával, elektronikus időjáráskövetőszabályzó beépítésével az energiafelhasználás hatékonysága javítható. A javaslat(ok együttes) megvalósításával elérhető minősítés: B A számítás a 7/2006. TNM rendelet 2015.I.1-i állapot szerint készült. A költségoptimalizált követelményszint szerint.... aláírás
